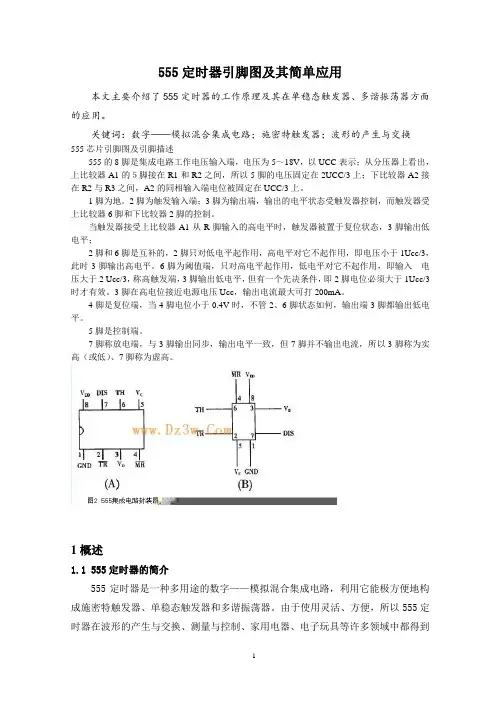

1 555定时器引脚图及其简单应用
本文主要介绍了555定时器的工作原理及其在单稳态触发器、多谐振荡器方面的应用。
关键词：数字——模拟混合集成电路；施密特触发器；波形的产生与交换
555芯片引脚图及引脚描述
555的8脚是集成电路工作电压输入端，电压为5～18V，以UCC表示；从分压器上看出，上比较器A1的５脚接在R1和R2之间，所以5脚的电压固定在2UCC/3上；下比较器A2接在R2与R3之间，A2的同相输入端电位被固定在UCC/3上。
1脚为地。2脚为触发输入端；3脚为输出端，输出的电平状态受触发器控制，而触发器受上比较器6脚和下比较器2脚的控制。
当触发器接受上比较器A1从R脚输入的高电平时，触发器被置于复位状态，3脚输出低电平；
2脚和6脚是互补的，2脚只对低电平起作用，高电平对它不起作用，即电压小于1Ucc/3，此时3脚输出高电平。6脚为阈值端，只对高电平起作用，低电平对它不起作用，即输入 电压大于2 Ucc/3，称高触发端，3脚输出低电平，但有一个先决条件，即2脚电位必须大于1Ucc/3时才有效。3脚在高电位接近电源电压Ucc，输出电流最大可打200mA。
4脚是复位端，当4脚电位小于0.4V时，不管2、6脚状态如何，输出端3脚都输出低电平。
5脚是控制端。
7脚称放电端，与3脚输出同步，输出电平一致，但7脚并不输出电流，所以3脚称为实高（或低）、7脚称为虚高。
1概述
1.1 555定时器的简介
555定时器是一种多用途的数字——模拟混合集成电路，利用它能极方便地构成施密特触发器、单稳态触发器和多谐振荡器。由于使用灵活、方便，所以555定时器在波形的产生与交换、测量与控制、家用电器、电子玩具等许多领域中都得到 2 了广泛应用。自从signetics公司于1972年推出这种产品以后，国际上个主要的电子器件公司也都相继的生产了各自的555定时器产品。尽管产品型号繁多，但是所有双极型产品型号最后的3位数码都是555，所有CMOS产品型号最后的4位数码都是7555.而且，它们的功能和外部引脚排列完全相同。
555定时器 电子技术课程设计说明书
第 2 页 共 10 页 1 绪论
在科技日星月异的今天，各式各样的电子产品比比皆是。这些电子产品都是由一些中小规模的集成电路和一些元器件构成的555定时器是一种将模拟功能与数字（逻辑）功能机密结合在一起的中小规模单片集成电路。它功能多样，应用广泛，只要外部配上几个阻容元器件即可构成单稳态触发器、施密特触发器、多谐振荡器等电路，是脉冲波形产生与变换的重要元器件，广泛应用于信号的产生与变换、控制与检测、家用电器以及电子玩具等领域。这次要设计的555声控电子猫电路中就用到了555定时器构成的单稳态延时电路。同时还要用到音频放大器和音频振荡器。
1. 1 集成555定时器
集成555定时器是一种将模拟电路与数字电路的功能巧妙结合在一起的多用途单片集成电路。该电路使用灵活、方便，只需外接少许的阻容元件就可以构成脉冲单元电路，因而在自动控制、仪器仪表和实用电器等许多领域都得到了广泛的应用。
555定时器根据内部器件类型可分为双极型和单极型。它的电源电压范围宽（双极型555定时器为5-16V，单级型555定时器为3-18V），可提供与TTL与CMOS数字电路兼容的接口电平，还可以输出一定功率，驱动微电动机、指示灯和扬声器等。555定时器又可分为单定时器和双定时器型。TTL单定时器型号的最后三位数字为555，双定时器的为556；CMOS单定时器的最后四位数为7555，双定时器的为7556。
1. 2 音频放大器
进入21世纪以后，各种便携式的电子设备成为了电子设备的一种重要的发展趋势。从作为通信工具的手机，到作为娱乐设备的MP3播放器，已经成为差不多人人具备的便携式电子设备。陆续将要普及的还有便携式电视机，便携式DVD等等。所有这些便携式的电子设备的一个共同点，就是都有音频输出，也就是都需要有一个音频放大器；另一个特点就是它们都是电池供电的。它的最大特点就是它能够在保持最低的失真情况下得到最高的效率。高效率的音频放大器不只是在便携式的设备中需要，在大功率的电子设备中也需要。因为，功率越大，效率也就越重要。而电子技术课程设计说明书
555定时器的基本特性和用法
【摘要】
简要说明555定时器的内部电路结构及功能， 对555定时器接成的施密特触发器 、单
稳态触发器、多谐振荡器三种典型电路进行了详细的分析。
【关键词】555定时器；施密特触发器；单稳态触发器；多谐振荡器;
1 前言
555 定时器是美国Signetics 公司1972年研制的用于取代机械式定时器的中规模集
成电路，因设计时输入端有三个 5KQ的电阻而得名。555定时器是一种模拟和数字功能相结 合的集成器件。目前品种繁多，主要有TTL和CMO两大类型，它们的电路结构和工作原理基 本相同。TTL型（以5G555为代表）驱动能力较强，电源电压范围为 5~16V,最大负载电流
可达200mA而CMOS型 （以 CC7555为代表）则具有功耗低、输入电阻高等优点，电源电压 范围为3~18V,最大负载电流在20mA以下。产品型号尾数为555的是TTL型单定时器，双定 时器为556;型号尾数为7555的是CMOS型单定时器，双定时器为7556。555定时器成本低， 性能可靠，只需要外接几个电阻、电容，就可以方便实现多谐振荡器 、单稳态触发器和施密 特触发器等脉冲产生与变换电路 。由于使用灵活，方便，所以 555定时器在波形的产生与变
化，测量与控制，家用电器，电子玩具等许多领域中得到了应用。
2 555定时器的电路结构与基本特性
2.1 电路组成
图1是国产双极型定时器 CB555的电路结构图。它由比较器
开路的放电三极管 VT三部分组成。为了提高电路的带负载能力，
① 电阻分压器
由3个阻值均为5k Q的电阻串联构成分压器，为电压比较器 C1和G提供参考电压 5、UR2O
② 电压比较器C和C
电压比较器C和C2是两个结构完全相同的理想运算放大器。 当运算放大器的同相输入 C俐C2, SR锁存器和集电极 还在输出端设置了缓冲器 G4
GND U+大于反相输入 U-时，其输出为高电平1信号；而当U+小于U-时，其输出为低电平0信号。
第３８卷第２期 ２０１ｉ年３月 浙江大学学报（理学版） Ｊｏｕｒｎａｌ ｏｆ Ｚｈｅｊｉａｎｇ Ｕｎｉｖｅｒｓｉｔｙ（Ｓｃｉｅｎｃｅ Ｅｄｉｔｉｏｎ） ｈｔｔｐ：／／ｗｗｗ．ｊｏｕｒｎａｌｓ．ｚｊｕ．ｅｄｕ．ｃｎ／ｓｃｉ ＶｏＩ．３８ ＮＯ．２ Ｍａｒ．２０１１
ＤＯＩ：１０．３７８５／ｊ．ｉｓｓｎ．１００８—９４９７．２０１１．０２．０１２
基于状态转换图的５５５单稳态触发器设计方法
任骏原 （渤海大学物理系，辽宁锦州１２１０００）
摘 要：提出５５５时基电路的输出信号与输入信号之间具有时序特征．根据反映时序特征的状态转换图及单稳态 触发器的工作特点，系统地研究了５５５单稳态触发器的设计方法，分析了外加触发信号的输入方式、电平幅度、持 续时间要求、ＲＣ电路定时单元的接法及电容的充放电过程，并发现了一些新的设计方案．Ｍｕｌｔｉｓｉｍ仿真及实际硬 件验证证明了所提出设计方案的正确性． ．
关键词：５５５时基电路；时序特征；单稳态触发器；电路设计 中图分类号：ＴＮ ４９２；ＴＮ ７８ 文献标志码：Ａ 文章编号：１００８—９４９７（２０１１）０２－１７７—０５
ＲＥＮ Ｊｕｎ—ｙｕａｎ（Ｄｅｐａｒｔｍｅｎｔ ｏｆ Ｐｈｙｓｉｃｓ，Ｂｏｈａｉ Ｕｎｉｖｅｒｓｉｔｙ，Ｊｉｎｚｈｏｕ １２１０００，Ｌｉａｏｎｉｎｇ Ｐｒｏｖｉｎｃｅ，Ｃｈｉｎａ） Ｄｅｓｉｇｎ ｏｆ ５５５ ｍｏｎｏｓｔａｂｌｅ ｆｌｉｐ－ｆｌｏｐ ｂａｓｅｄ ｏｎ ｓｔａｔｅ ｄｉａｇｒａｍ．Ｊｏｕｒｎａｌ ｏｆ Ｚｈｅｊｉａｎｇ Ｕｎｉｖｅｒｓｉｔｙ（Ｓｃｉｅｎｃｅ Ｅｄｉｔｉｏｎ），２０１１，３８ （２）：１７７—１８１ Ａｂｓｔｒａｃｔ：Ｓｅｑｕｅｎｔｉａｌ ｃｈａｒａｃｔｅｒｉｓｔｉｃ ｂｅｔｗｅｅｎ ｉｎｐｕｔ ｓｉｇｎａｌｓ ａｎｄ ｏｕｔｐｕｔ ｓｉｇｎａｌｓ ｉｎ ５５５ ｔｉｍｅｒ ｂａｓｅ ｃｉｒｃｕｉｔ ｉｓ ｐｒｏｐｏｓｅｄ． Ｄｅｓｉｇｎ ｍｅｔｈｏｄ ｏｆ ５５５ ｍｏｎｏｓｔａｂｌｅ ｆｌｉｐ—－ｆｌｏｐｓ ｉｓ ｒｅｓｅａｒｃｈｅｄ ｂａｓｅｄ ｏｎ ｓｔａｔｅ ｄｉａｇｒａｍ ｗｈｉｃｈ ｒｅｆｌｅｃｔｓ ｓｅｑｕｅｎｔｉａｌ ｃｈａｒａｃｔｅｒ—。 ｉｓｔｉｃ．Ｉｎｐｕｔ ｍｅｔｈｏｄ，ｖｏｌｔａｇｅ ａｌｔｉｔｕｄｅ ａｎｄ ｌａｓｔｉｎｇ ｔｉｍｅ ｏｆ ｅｘｔｅｒｎａｌ ｔｒｉｇｇｅｒ ｓｉｇｎａｌｓ ａｒｅ ａｎａｌｙｚｅｄ．Ｔｉｍｉｎｇ ｕｎｉｔ ｉｎ ＲＣ ｃｉｒ— ｃｕｌｔ ａｎｄ ｃｈａｒｇｅ ａｎｄ ｄｉｓｃｈａｒｇｅ ｐｒｏｃｅｓｓ ｏｆ ｃａｐａｃｉｔａｎｃｅ ａｒｅ ｄｉｓｃｕｓｓｅｄ．Ｎｅｗ ｄｅｓｉｇｎ ｍｅｔｈｏｄｓ ａｒｅ ｇｉｖｅｎ．Ｔｈｅｓｅ ｄｅｓｉｇｎ ｍｅｔｈｏｄｓ ａｒｅ ｖｅｒｉｆｉｅｄ ｂｙ Ｍｕｌｔｉｓｉｍ ｓｉｍｕｌａｔｉｏｎ ａｓ ｗｅｌｌ ａｓ ｒｅａｌｉｓｔｉｃ ｈａｒｄｗａｒｅ ｅｘｐｅｒｉｍｅｎｔｓ．
