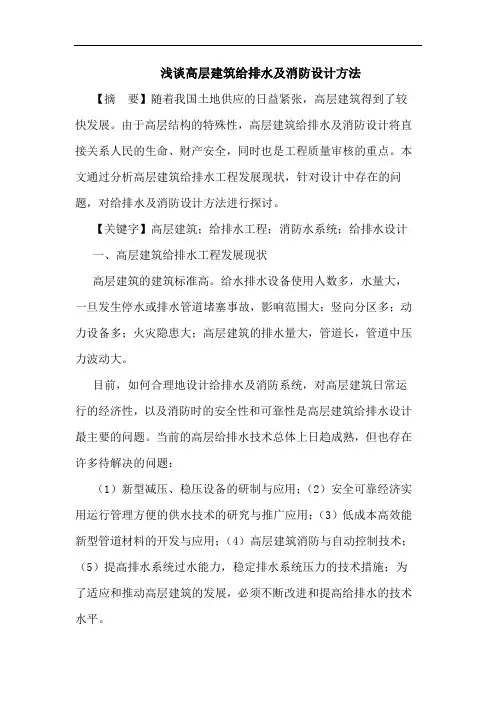

浅谈高层建筑给排水及消防设计方法

【摘 要】随着我国土地供应的日益紧张，高层建筑得到了较快发展。由于高层结构的特殊性，高层建筑给排水及消防设计将直接关系人民的生命、财产安全，同时也是工程质量审核的重点。本文通过分析高层建筑给排水工程发展现状，针对设计中存在的问题，对给排水及消防设计方法进行探讨。

【关键字】高层建筑；给排水工程；消防水系统；给排水设计

一、高层建筑给排水工程发展现状

高层建筑的建筑标准高。给水排水设备使用人数多，水量大，一旦发生停水或排水管道堵塞事故，影响范围大；竖向分区多；动力设备多；火灾隐患大；高层建筑的排水量大，管道长，管道中压力波动大。

目前，如何合理地设计给排水及消防系统，对高层建筑日常运行的经济性，以及消防时的安全性和可靠性是高层建筑给排水设计最主要的问题。当前的高层给排水技术总体上日趋成熟，但也存在许多待解决的问题：

（1）新型减压、稳压设备的研制与应用；（2）安全可靠经济实用运行管理方便的供水技术的研究与推广应用；（3）低成本高效能新型管道材料的开发与应用；（4）高层建筑消防与自动控制技术；（5）提高排水系统过水能力，稳定排水系统压力的技术措施；为了适应和推动高层建筑的发展，必须不断改进和提高给排水的技术水平。

二、高层建筑给排水系统的设计方法

1、厨房、卫生间的布置

厨房、卫生间的布置从专业分工来说是建筑专业必须考虑的事情，但一到矛盾出来的时候，似乎又变成了给排水专业必须承担的责任。所以，从厨、卫的功能上看应该把厨、卫的布置看成各专业共同的事情，这样便于设计人员转变观念。那种认为建筑专业怎么布置，给排水专业就怎么配管的做法是错误的，必须做到提前介入，变被动为主动。从给排水专业设计角度来讲，小康住宅厨、卫布置主要考虑两个方面的问题：（1）应特别强调以人为中心，在设备选择与空间布置上应满足人体工程学的基本要求。（2）给排水主管位置是否合适，支管走向设计是否简捷、顺畅、合理，要注意协调好给排水主管位置与卫生器具布置之间的相互关系。

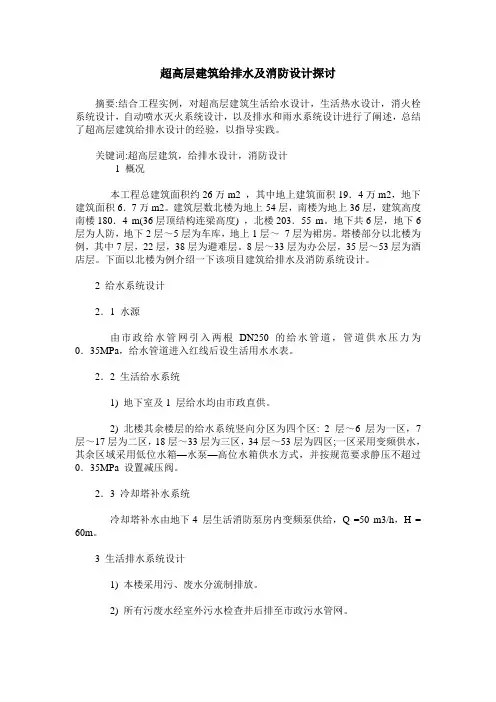

超高层建筑给排水及消防设计探讨

摘要:结合工程实例，对超高层建筑生活给水设计，生活热水设计，消火栓系统设计，自动喷水灭火系统设计，以及排水和雨水系统设计进行了阐述，总结了超高层建筑给排水设计的经验，以指导实践。

关键词:超高层建筑，给排水设计，消防设计

1 概况

本工程总建筑面积约26万m2 ，其中地上建筑面积19．4万m2，地下建筑面积6．7万m2。建筑层数北楼为地上54层，南楼为地上36层，建筑高度南楼180．4 m(36层顶结构连梁高度) ，北楼203．55 m。地下共6层，地下6层为人防，地下2层～5层为车库，地上1层～ 7层为裙房。塔楼部分以北楼为例，其中7层，22层，38层为避难层。8层～33层为办公层，35层～53层为酒店层。下面以北楼为例介绍一下该项目建筑给排水及消防系统设计。

2 给水系统设计

2．1 水源

由市政给水管网引入两根DN250 的给水管道，管道供水压力为0．35MPa，给水管道进入红线后设生活用水水表。

2．2 生活给水系统

1) 地下室及1 层给水均由市政直供。

2) 北楼其余楼层的给水系统竖向分区为四个区: 2层～6层为一区，7层～17层为二区，18层～33层为三区，34层～53层为四区;一区采用变频供水，其余区域采用低位水箱—水泵—高位水箱供水方式，并按规范要求静压不超过0．35MPa 设置减压阀。

2．3 冷却塔补水系统

冷却塔补水由地下4 层生活消防泵房内变频泵供给，Q =50 m3/h，H =

60m。

3 生活排水系统设计

1) 本楼采用污、废水分流制排放。

2) 所有污废水经室外污水检查井后排至市政污水管网。

3) 本楼排水采用专用通气立管通气排水; 立管设置检查口。

4) 洗衣房排水及锅炉房排水设置降温池。

4 雨水系统设计

1) 裙房屋面雨水采用虹吸排水系统，需满足50年重现期雨水排水要求。

2) 主屋面雨水采用重力流排水，屋面雨水排水系统考虑溢流，满足50年重现期雨水排水要求。

浅谈建筑消防给排水施工与管理

摘要：建筑消防给排水施工建设是城市建设的重要环节,与居民人安全及財产安全息息相关,因此进行科学合理的建筑消防給排水施工,确保给排水施工质量尤为必要。建筑消防給排水施工建设涵盖了诸多内容,要充分把握这些环节的施工质量,才能够完善整个建筑消防蘇排水施工建设,本文针对洗筑消防给排水施工中常见问題进行了分析,并提出了行之有效的防治对策。

关键词：建筑消防给排水工程施工；管理

一、建筑消防给排水施工

1.消防工程

建筑消防工程包括室内消火栓系统和喷淋管道安装工程，它是建筑室内防火安全、人们生命财产安全的重要保障。消防管道安装工程施工要点主要有以下内容：

1.1通常，消防管网系统中管道直径小于100mm的镀锌钢管应用螺纹连接，大于100mm的管道采用法兰或沟槽连接。但实际施工中，许多施工单位也采用焊接法兰工艺，甚至有的连法兰都没有，直接焊接了事，对于因焊接而破坏的镀锌层也不进行二次镀锌，从而造成连接点腐蚀严重，长时间使用甚至有断裂的危险，减少了管网的使用寿命。

1.2消防管道安装完毕之后，为避免管道系统压力变化造成管道脱离，应对管道安装吊架、支架以及防晃支架。当管道直径大于150 mm时，要求每段配水干管或配水管设置防晃支架不应小于1个，但很多实际的施工中施工单位为图省事，减少管道支架、吊架，在管道改变方向不设防晃支架等做法，都是极不符合规范要求的，长此以往势必造成管网系统变形而破裂。

1.3管道穿越楼板、墙体时应敷设套管，管道与套管之间间隙太大的应采用阻燃材料填塞密实。用阻燃材料填充的意义主要在于若建筑发生火灾时可以有效阻止火势顺着楼板上窜，而且也可以在建筑受到外力时，对管道进行缓冲保护，以免管网受到破坏。

1.4无论是消火栓系统还是喷淋系统，施工完毕之后都需要进行管网的压力或泄露试验，采用标准水压或者气压对管网进行检验，观测其在一定时间内管道承压及密封性是否达标。除此之外，消防统供水管末端应设试验检查用的压力表和放水阀，以及安全阀，这样可以在出现火灾，需大量用水，或需要高压水而开启水泵后，防止管内压力瞬间加大而出现管网承受不了高压爆裂，无法给水，最终形成消防系统成为摆设的严重后果。

建筑节能　ＬＯ　ＣＡＲＢＯＮ　０ＲＬＤ　２０１７／４　

浅谈城市综合体建筑消防给排水　

陈应周，陈丽莉（厦门市公安消防支队）　

【摘要】随着社会的不断发展以及经济技术的进步，近年来，建筑消防业的发展步入了一个新的阶段，在城市综合体建筑消防给排水中属于城　市建设过程中的重要内容，和人民群众的安全以及生命财产是密切相关的，所以开展科学地合理地给排水施工，对排水施工中的工程质量作一　保障是至关重要的。在建筑消防的给排水工程中涉及到了非常多的内容，只有对这些工程中的施工质量进行保障，才能促进城市建设的更快更　好发展。本文主要对在城市综合体建筑消防给排水工程中存在的问题做了分析，并在此基础上，提出针对性的优化措施。　【关键词】城市综合体；给排水工程；消防　【中图分类号】ＴＵ８９２　【文献标识码】Ａ　【文章编号】２０９５—２０６６（２０１７）１１－０１９０—０２　

这几年来，城市的发展步伐不断加快，城市建筑的数量也　越来越多．对其进行消防给排水建设是至关重要的．对于建筑　安全有着非常重要的作用。然而，就我国目前在这方面的建设　来说，存在着非常多的问题．就像消防栓在设计中不够合理，　施工中的管道出现破裂的问题以及发生漏水等。如果建筑出　现火灾。却不能科学、及时地对进行破灭，就会给人民群众的　生命安全和财产造成损失，因此对现阶段存在的问题的解决　是目前建筑施工过程中最主要的问题。　１建筑消防给排水设计中的常见问题　１．１对于自动化的啧水灭火系统在走道啧头中的布　置不够科学　从我国在目前的城市综合体建筑来看。对于美观的追求　可谓是一大亮点．在建筑的设计过程中，建设人员几乎都把美　观放在第一位，但是，在很多的美观设计中，具有非常多的安　全隐患，也就是说建筑设计者一味地对建筑中的美学色彩作　一追求，却忽略建筑的本来意义。比如说：在普通的建筑工程　中，都有对于吊顶的设计，可以通过吊顶对房梁和管道以及管　线等影响美观的因素进行遮挡，所以，就要在建筑的具体过程　当中，把所有的管道都集中在一务走道上，吊顶自身的空间不　算大，而且还对各层中的管道和管线进行非遮挡，因此其的空　间也就会不断减小，让吊顶构成高空闷顶。因为走道自身的空　间就比较小．所以设计人员经常在喷淋干管中对自喷喷头进　行设计，大于０．８ｍ的并存在可燃物品的吊顶中并没有对喷头　进行设置。该问题造成了严重的安全隐患　１．２消防水池和消防水箱在设计中的问题　消防水池和水箱的有效容积根本不能实现在建筑过程中　的规范要求．在生活用水的水池和消防的水池出现并用的现　象，这都是在消防建筑系统中存在的比较大的安全问题。在现　阶段的整体用水比较紧张的大环境中．市政的供水量根本不　能让消防用水得到充足的状态，然而消防水池本身也不具备　非常合理化的设计以及实施，面对这种情况．如果一旦发生火　灾，但是消防用水根本不能满足，就会在一定程度上引发生命　安全问题。　１．３在安装中存在一些列问题　在多数建筑消防的给排水系统进行安装时．总会出现这　些问题：主要有，在安装施工中对材料的选择、设备的应用都　不能按照国家制定的相关标准进行：施工中对于孔洞的预留　尺寸不能达到工程的实际目的。甚至在有些工程中根本不具　备预留孔洞；此外，在对固定的管道进行施工过程中。对膨胀　螺栓的选择不能根据相关标准对其质量进行把控：吊架和支　架的安装也不能对实际的要求进行满足；在管道成功安装后，　不能对其作一检测和在水压上的试验．进而引发在管道中发　生的渗漏现象。　１．４在排水管网的试验上不够合理　所谓排水管网的试压．这是在建筑工程对消防给排水系　统进行设计中的比较重要的环节．然而，在开展给水管网的强　度试验过程中，工作人员不能根据先关的试验标准开展工作，　导致实验的结果不能和实际情况相符舍．严重影响建给排水　系统在建筑中的质量。　２加强城市综合体消防给排水系统的优化措施　２．１加强对走道喷头的合理化建设　在建筑工程中，对于美观的追求是不可避免的。然而在此　过程中．还要对建筑工程的消防问题进行全面地考虑，如果闷　顶以及技术的夹层之间的空隙是８００ｍｍ以上．而且存在可燃　物品，那么，这是就要在其中对喷头进行设置，时走道喷头的　合理化设置能够在一定程度上提高建筑工程的安全性能。除　此之外。在对走道喷头进行设置的过程中，要要对其的合理性　进行考虑，严格遵循在施工中行为规范和标准，防止直接自喷　配水管的上和下接的喷头的方式．对于走道中的喷头而言．要　从配水的支管中进行接出．还要对配水支管中的喷头数量进　行一定的控制；同时，还要在自喷配的水管中对可接性的小管　径喷头进行设置．这样一来。非常方便安装，对于走道喷头的　合理化设计能够在一定程度上对自动喷水的灭火系统的质量　进行改善。　２．２加强对相关监管部门的建设　对于城市综合体的建设来说。消防给排水的工程设计是　非常重要的。如果在其中对细节不能把握，就会对整体工程的　施工质量造成影响，为了对建筑消防给排水工程中的可靠性　以及安全性进行保障，城市综合体的建设企业要对针对性的　监管部门进行建设．还要对给排水工程的施工行为和施工环　节进行全方位监督，对建筑工程中的消防给排水建设进行不　定期地抽查，如果出现一些不良的施工行为，那么，就要根据　和建筑有关的法律作一严惩．在施工过程中和规范不能符合　的环节就要进行调整．从而避免建筑消防的给排水系统出现　的质量。在其施工过程中出现的安全隐患，作为监督人员。要　对进行严格的监督，等待施工结束后．对其作一验收，对城市　综合性地给排水施工和相关的施工规范进行保障，在此基础　上，对消防的排水施工质量作一提高，为居民的人身安全以及　财产进行保障。　２＿３加强对工作人员的施ａ：ＯＩＩ练　想要对建筑工程的给排水质量进行保障．就要定期地对　建筑施工中的施工人员的自身素质进行提高，主要表现在两　个方面：①加强对施工人员安全意识的培养，定期地对建筑人　员作思想意识方面的培训，让施工人员明白消防安全的重要　性：②对建筑人员自身的技术技能进行培训，施工人员是在建
