冷冻系统流程图

综上所述，冷冻水泵扬程为26~35mH2O，一般为32~36mH2O。
搬经验值！
注意：扬程的计算要根据制冷系统的具体情况而定，不可照
水泵的选择
• 冷却水泵扬程的组成 1.制冷机组冷凝器水阻力：一般为5~7mH2O；（具体值
可参看产品样本） 2.冷却塔喷头喷水压力：一般为2~3mH2O 3.冷却塔（开式冷却塔）接水盘到喷嘴的高差：一般为
65 110
95 160
10 10
60 60
5 6
160
185 130 130 150 110 80 110 150 95 110 50
240
270 190 190 260 160 130 260 230 150 380 150
15
3 2.5 6 1.5 10 10 1 10 10 6 10
60
60 40 30 30 20 20 20 50 40 20 30
1、产品主要形式
“Y”形过滤器 电子水处理仪
2、电子水处理仪和过滤器的选择

空调水系统中使用到的电子水处理仪和水过滤 器一般都按照设备所在管段的管径进行选择。 冷却水系统属开式系统，必须使用电子水处理 仪；


冷冻水系统属闭式系统，要求不是那么严格， 可以在冷冻水系统管路中或膨胀水箱进水管路中 安装电子水处理仪。
九、排污阀：
在水系统最低处、水泵、机组进 出水管最低位应设置排污阀。
十、设备基础及减振： 减振台座通常采用钢筋混凝土预制作或用型 钢制作，其尺寸应满足设备安装（包括地脚螺栓 长度）的要求。 减振台座的重量≥设备重量的3倍。
每台设备所配的减振装置一般为4个，最多不 应超过6个，每个减振装置的受力要均匀变型要一 致。

之间的切换顺序及切换亦根据末端负荷的增减及时段的变化而自动 进行判断实施。
系统流程图
PART 1
各运行模式下电动阀门开关情况
电动阀 模式
制冰模式
Vi1 Vi2 Vi Vi4 Vi5 Vi6 Vi7 Vi8 Vi9 Vi1 Vi1
3
01
开 关 关 开 -- -- 关 关 开 开 开
制冰+基载供冷模式
➢ 主机运行电流百分比：反映实际负荷占主机额定负荷的百分比；
➢ 冷冻水进出口压力:一般主机冷冻水进出口压力表上的表压差值在之间 ➢ 冷却水进出口压力:一般主机冷却水进出口压力表上的表压差值在之间
螺杆式冷水机组
01 主要操作：
手动开关：现场控制主机启动（-）、停止（○）； 复位按钮：主机故障复位（非故障原因，建议不要 使用）。按钮摁下30秒后，旋转该按钮即可复位； 配电柜把手开关：接通和关断主机动力电源，系统停用或计划停电，应在主机停机后使用该开关切断主机电源；
• 注意事项： ➢ 防止蓄冰过量：手动蓄冰时，应注意观察冰槽液位，任一冰槽液位超过其最高液位，需立即终止蓄冰；一次蓄冰时间不能超过8小时； ➢ 防止重复蓄冰：手动蓄冰时，应该观察冰槽液位，分析冰槽中剩冰量多少，若有剩冰则必需缩短本次蓄冰时间；确保冰槽液位不超过最高液位； ➢ 防止冰槽水位过低：检查液位计液位，冰槽液位低于其最低液位0.02m，即冰槽水位过低，需补水至最低液位（注意不要高过最低液位）
冷冻水系统静压（） 冷却水系统静压（） 乙二醇系统静压（） • e.检查要求启动的回路上的阀门是否正常开关； • f.上述各部位发现有不正常必须立即修正，方可正常投入运行。
开关机顺序
1、开机 表 》a 、， 开检 启查 各各 模电 式动 之阀 前门 ，状 应态 参是 照否 按《 照各 该运 模行 式模 要式 求下 到电 位动 ；阀 门 开 关 情 况 机 →b 、冷 阀水 门主 状机 态； 正 确 后 ， 依 此 开 启 冷 冻 水 泵 → 冷 却 水 泵 → 冷 却 塔 风 c、各设备应在前一设备正常运行后，方可开启；

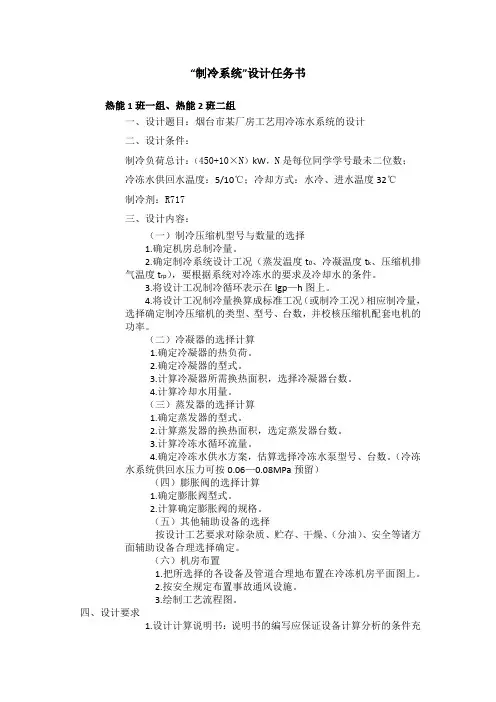

“制冷系统”设计任务书热能1班一组、热能2班二组一、设计题目：烟台市某厂房工艺用冷冻水系统的设计二、设计条件：制冷负荷总计：（450+10×N）kW，N是每位同学学号最未二位数；冷冻水供回水温度：5/10℃；冷却方式：水冷、进水温度32℃制冷剂：R717三、设计内容：（一）制冷压缩机型号与数量的选择1.确定机房总制冷量。

2.确定制冷系统设计工况（蒸发温度t0、冷凝温度t k、压缩机排气温度t rp），要根据系统对冷冻水的要求及冷却水的条件。

3.将设计工况制冷循环表示在lgp—h图上。

4.将设计工况制冷量换算成标准工况（或制冷工况）相应制冷量，选择确定制冷压缩机的类型、型号、台数，并校核压缩机配套电机的功率。

（二）冷凝器的选择计算1.确定冷凝器的热负荷。

2.确定冷凝器的型式。

3.计算冷凝器所需换热面积，选择冷凝器台数。

4.计算冷却水用量。

（三）蒸发器的选择计算1.确定蒸发器的型式。

2.计算蒸发器的换热面积，选定蒸发器台数。

3.计算冷冻水循环流量。

4.确定冷冻水供水方案，估算选择冷冻水泵型号、台数。

（冷冻水系统供回水压力可按0.06—0.08MPa预留）（四）膨胀阀的选择计算1.确定膨胀阀型式。

2.计算确定膨胀阀的规格。

（五）其他辅助设备的选择按设计工艺要求对除杂质、贮存、干燥、（分油）、安全等诸方面辅助设备合理选择确定。

（六）机房布置1.把所选择的各设备及管道合理地布置在冷冻机房平面图上。

2.按安全规定布置事故通风设施。

3.绘制工艺流程图。

四、设计要求1.设计计算说明书：说明书的编写应保证设备计算分析的条件充分性、过程的层次分明性及结果的数据准确性。

所采用的主要公式应给出出处。

对所选用设备、确定的方案给出简要的技术经济分析。

2．说明书格式严格按照规范。

3.图纸：规格按国家规定标准，长度可根据需要加长。

图例、文字按专业制图标准要求。

4.设计说明：在机房平面图上应给出文字的设计说明，主要针对图面上无法清晰表达的，而又需要用户完全清楚的内容（如：管材、防腐、保温等)。

冷冻水制冷系统设计摘要：为了理论与实际相结合，更好的掌握《制冷技术》这门课程的知识，现对其进行冷冻水制冷系统的课程设计。

设计内容包括以下几点：1、根据设计要求和任务，合理拟定制冷系统总体方案。

2、根据制冷系统设计方案要求，选择制冷剂、制冷压缩机、节流阀及制冷辅助设备等部件。

3、依据热力学、传热学及流体力学原理，设计计算制冷换热器（主要是冷凝器和蒸发器）。

4、制冷管道计算及保温层结构、厚度等设计。

5、绘制制冷系统流程图和机器设备布置图，并注明有关尺寸和技术要求。

设计资料：冷冻水工艺需冷量Q=（150+50×N）KW，=150+50 34=1850KWN=34，Q载冷剂为冷媒水：供水温度t1=+5℃；回水温度t2=+10℃，冷媒水采用闭式系统。

冷凝器采用水冷却式，冷却水进水温度tw=32℃。

关键字：蒸发器；压缩机；保温层；冷负荷目录第一章设计说明 (2)1.1确定制冷剂种类和系统型式 (2)1.2制冷系统的设计工况确定 (2)1.3制冷系统热力计算 (2)1.4选配制冷压缩机 (3)第二章蒸发器与冷凝器的设计选型 (5)2.1卧式壳管式蒸发器的计算 (5)2.2冷凝器设计 (7)第三章制冷辅助设备选型 (11)3.1油分离器的选择 (11)3.2贮液器的选择 (12)3.3空气分离器的选择 (12)3.4紧急泄氨器的选择 (13)3.5 氨液分离器的选择 (13)3.6 集油器的选择 (14)第四章冷冻站制冷设备布置 (15)4.1冷冻站位置选择 (15)4.2制冷设备的布置 (15)第五章制冷系统的管路设计 (17)5.1管路布置要点 (17)5.2 管路管径的选择 (18)5.3设备及管道的保温 (21)设计体会 (23)参考文献 (24)第一章 设计说明1.1确定制冷剂种类和系统型式制冷剂为氨；单级蒸汽压缩式制冷；供冷方式为直接供液；冷凝器的冷却方式为水冷却。

1.2制冷系统的设计工况确定1.蒸发温度t o ：一般比冷冻水供水温度低3~5℃，由所给条件知冷冻水供水温度为t 1=5℃，所以t o =5-5=0℃。
