雕刻机技术参数

  • 格式：doc
  • 大小：52.00 KB
  • 文档页数：3

精品word完整版-行业资料分享

数控雕刻机设备技术要求和特点

1. 加工铝板雕铣机实际工作面积为：2000×6000mm

2. 加工精度为：4米内精度误差0.1mm

3. 最大运行速度大于26m/min，允许在加工过程中动态调整加工速度和落刀速度。

4. 软件可兼容Type3/Artcam/castmate/文泰等多种CAD/CAM设计制作软件。

5. 智能化3D电脑数控功能，实现三轴线性联动，能够进行快速，平滑的三维立体加工，钻孔或异形切割，异形下料，镂空雕花等各种工艺。

6. 拥有断点，断电恢复，加工时间预测等功能。

7. 配置自动对刀功能，配置点动/步进数控功能，可以精确的调整刀尖的位置。

8. 设备提供方应提供无偿技术操作培训。设备系统及软件应即时提供终身免费技术升级和新功能免费培训。

9. 设备结构强度和刚性应能满足长时间连续工作的要求。

10. 设备钢结构件制造质量应达到国家机床设备标准要求，外观精美无缺陷。

11. 铝板直线异型下料，可实现角码孔，开缺一次性成型。

12. 拉装夹具，可以前后移动，可以有效的避开角码孔和开缺位的切割。

13. 可以实现两张3MM的铝板切割叠切功能，且切割光滑无痕。

14. 采取水雾冷却系统。

（一）基本配置

工作台面尺寸 2000*6000mm

最大运行速度 26M/min

最大切割速度 两张3.0铝板叠切：平均2.8M/min

主轴电机功率 7.5KW

主轴夹头 ER25-8

主轴转速 6000----24000R/min 精品word完整版-行业资料分享

Z轴最大行程 150mm

精度 ≤0.1mm

指令格式 兼容HPGL 2D,3D指令集ENG格式，G指令

变频器要求 380V/4.5KW/7.5KW

传动方式 XYZ高密度齿条齿轮传动

工作台面配置 气动压板式台面

刀具配置 进口刀具6、8

名 称 项 目 参 数（MM） 备 注

主要尺寸 最大加工范围（长×宽×高） 2000*6000*150 Mmm

机床外形尺寸（长×宽×高）约 2600*6500*1600 Mmm

工作台（X、Y）快速最高速移动速度 26M/MIN 8空行

工作台尺寸 2000*6000 D等分

主轴

（动力头） 工作进给速度 0%-100% 匀速

主轴转速 6000-24000转/分

主轴头个数 1 个

主轴电机功率 7500W

装夹刀具直径 ER25-6-8

主轴上下最大移动距离 150

主轴头上下（Z）快速移动速度 自动调解空行15米

精度 X、Y、Z轴重复定位精度 0.02 mm

X、Y、Z轴定位精度 0.05 mm

平面精度 X Y Z 正负0.1MM

电脑 19寸液晶显示 2G内存 1台 精品word完整版-行业资料分享

数控铝板切割机主要外购件以及配置清单明细表

（二）设备验收标准

1. 设备外表面质量：无变形、掉漆、漏漆等现象；

2. 设备台面要求PC多功能台面；有效雕刻行程必须达到2000M*6000MM（MK2060）

3. 验收期限:设备安装、调试结束,并连续1个工作日生产出合格的产品后,双方共同协商在三天内完成设备的验收培训工作。

（三）资料交付

1. 设备使用说明书一份

2. PLC软件备份光盘或直接拷贝客户公司D盘内一份

3. 装箱清单一份 名称 制造商 规格/精度

X、Y、Z轴齿轮齿条 台湾台鑫金属制品 6米*25mm

直线导轨 台湾上银矩形直线导轨 6米*25mm

行程开关 施耐德等进口品牌

数控系统 正版上海维宏 Ncstudiov

X向电机

东元 东元 Y向电机

Z向电机

主轴电机 主轴电机5.5KW/7.5KW 选配

机床润滑系统 导轨自动油路 润滑

刀喷雾冷却系统 深圳赛威 喷雾水质油质

操作软件 最新版精雕系列或TYE3系列 任选配

电源 可控型380V变压系统 1

电缆 国标 电缆 1

合集下载

维宏5.449雕刻机参数设置

维宏5.449雕刻机参数设置

安装参数设置方法

一、将维宏卡装到电脑PCI插槽，请注意插紧、插牢。

二、光盘放入光驱，打开/维宏/Ncstudio 中文 Setup/文件夹，点击，一直点击“下一步”，完成安装，重启电脑。

三、安装数控适配器驱动，右键“我的电脑”/“属性”/“硬件”/“设备管理器”，右键黄色的问号，点击“更新驱动程序”， 一直点击“下一步”，完成安装。

四、维宏参数设置：系统参数/加工参数设置如图

维宏参数设置：系统参数/厂商参数（密码：NcStudio）

以1318为例：具体尺寸以实际机器尺寸为准！

电机参数：X=，Y=，Z=

具体加工参数根据加工材料、加工经验等实际情况而定，本参数仅做参考！

Type3导入方法：记事本打开U00文件，将第一行改为%

文泰导入方法：以*.NC格式输出文件。

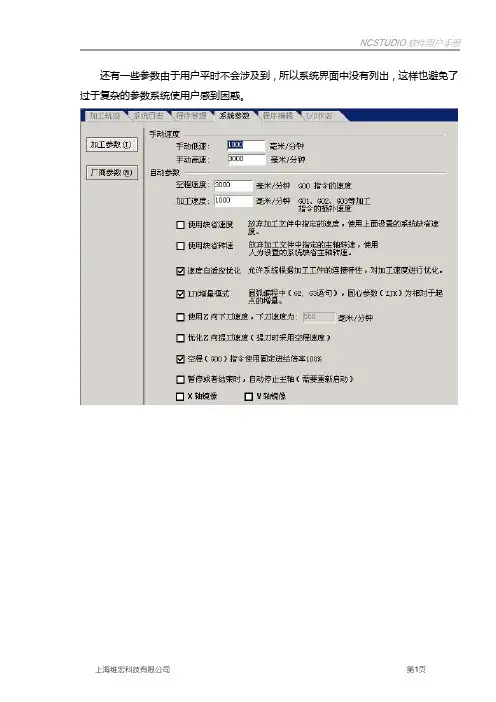

雕刻机维宏软件参数设置手册 精品

雕刻机维宏软件参数设置手册 精品

NCSTUDIO软件用户手册

上海维宏科技有限公司 第1页 还有一些参数由于用户平时不会涉及到，所以系统界面中没有列出，这样也避免了过于复杂的参数系统使用户感到困惑。

NCSTUDIO软件用户手册

上海维宏科技有限公司 第2页

手动速度：包括手动高速速度和手动低速速度，这两个值用来控制用户在“点动”模式下的运动速度。

 手动低速速度是指只按下手动方向键时的运动速度；

 手动高速速度是指同时按下“高速”键时的运动速度。

这两个值也可以在数控状态窗口中直接设定。参见4.6节。

自动参数：

 空程速度：G00 指令的运动速度；

 加工速度：G01、G02、G03等加工指令的插补速度。

这两个值控制以自动方式运动时的速度，如果自动模式下的加工程序、或者MDI指令中没有指定速度，就以这里设定的速度运动。

注意：

增量方式的运动速度是空程速度。 NCSTUDIO软件用户手册

上海维宏科技有限公司 第3页 这两个值也可以在数控状态窗口中直接设定。参见4.6节。

 使用缺省速度：是否放弃加工程序中指定的速度，使用上面设臵的系统缺省速度。

 使用缺省转速：指示系统是否放弃加工程序中指定的主轴转速，使用人为设臵的系统缺省转速。

 速度自适应优化：是否允许系统根据加工工件的连接特性，对加工速度进行优化。

 IJK增量模式：圆心编程（IJK）是否为增量模式，某些后处理程序生成的圆弧编程使用的IJK值是增量值。关于这一点，请参考对应的后处理程序说明。

 使用Ｚ向下刀速度：是否在Ｚ向垂直向下运动时，采用特定的速度落刀速度。

 优化Ｚ向提刀速度：是否在Ｚ向垂直向上运动时，采用G00速度提刀。点)。

 空程（G00）指令使用固定进给倍率100%：这个参数是一个选项。指示系统在执行空程指令时，是否忽略进给被率的影响。这样当改变倍率时，不影响空程移动的速度。

 暂停或者结束时，自动停止主轴（需要重新启动）：设定当一个加工程序中途暂停或加工结束后，是否自动停止主轴转动。

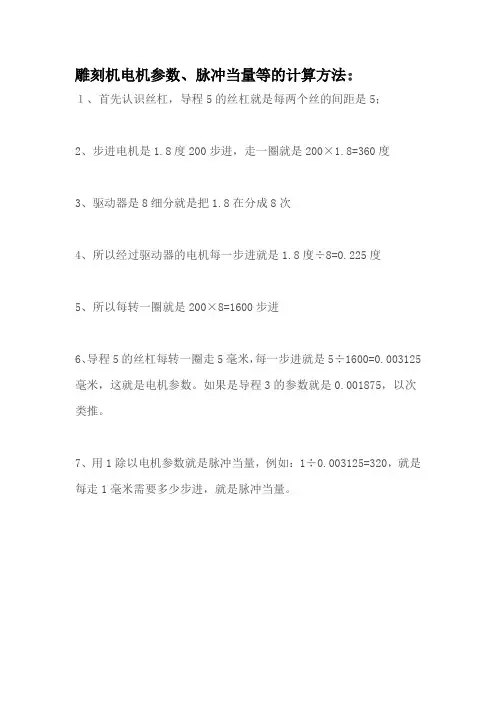

雕刻机电机参数、脉冲当量等的计算方法
