计量基础知识讲座 顾耀宗／上海市计量测试技术研究院 第二十二讲长度量仪概述 “量仪”本身没有确切的定义。在长度计量领 域，根据“约定俗成”量仪是指利用机械、光学、 电学、气动或其他原理将被测量转换为可直接观 测的指示值或等效信息的计量器具。 １ 长度量仪的分类 根据量仪的工作原理，习惯上将量仪分为机 械量仪、光学机械量仪、电动量仪及气动量仪。 １）机械量仪 利用机械方法对被测量微小线位移或角位移 经过转换或放大后进行测量的仪器，如百分表检 定仪、水平仪检定器等。 ２）光学机械量仪 利用光学、机械方法，对被测量微小线位移 或角位移的转换放大进行测量的仪器，通常也称 为光学仪器。根据仪器中光学系统及用途的不同， 光学机械量仪通常又可分为： ①端度类仪器 一般用来测量如量块、量杆以及制件、零件 等端面尺寸的仪器，如接触式干涉仪、光学计、 测长机、测长仪等。 ②显微镜类仪器 通过显微镜系统放大，可测量工件或零件的 长度、角度、螺纹、样板、滚刀等的尺寸和形状， 如测量显微镜、大、小型工具显微镜、万能工具 显微镜。 ③投影仪类 通过光学投影系统可对复杂零件轮廓进行放 大，适用于对不规则或复杂零件进行批量检验和 测量，如各种光学投影仪。 ３）气动量仪 ５６国内统一刊号ＣＮ３１．１４２４／ＴＢ 以压缩空气为介质，利用气动系统状态的变 化（流量或压力的变化）来实现对微小尺寸的测量。 气动量仪按工作原理的不同，一般又可分为压力 式和流量式两类。 ４）电动量仪 将被测量的微小位移转换成电压、电感、电 容等电信号，然后进行放大、运算处理和显示的 量仪。如电感测微仪、电容测微仪、圆度仪、表 面粗糙度测量仪等。 ２量仪的基本组成部分 长度量仪种类繁多，但可按它的功能将其划 分为若干个基本组成部分。为便于说明，以在工 具显微镜上测量某一工件尺寸为例（如图１所示） 说明。图中１为仪器底座，２为纵向移动工作台， 被测工件３安置于工作台上。测量显微镜４的作 用是通过非接触的光学方法感受被测工件的原始
９ＨＡ １ ４Ｇ￣： ＾Ｓ０Ｒ Ｅ、 ＾ ０ ｛～ 上短计量测试 知识讲座Ｋｎｏｗｌｅｄｇｅ Ｌｅｃｔｕｒｅｓ
顾耀宗／上海市计量测试技术研究院

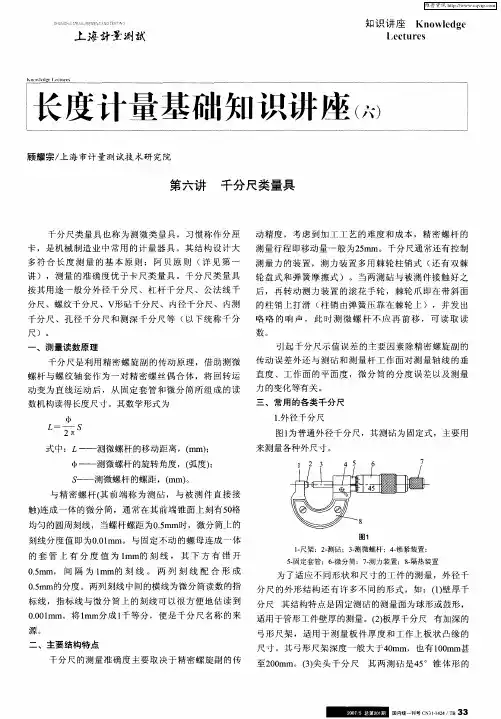

第六讲 千分尺类量具
千分尺类量具也称为测微类量具，习惯称作分厘 卡，是机械制造业中常用的计量器具。其结构设计大 多符合长度测量的基本原则：阿贝原则（详见第一 讲），测量的准确度优于卡尺类量具。千分尺类量具 按其用途一般分外径千分尺、杠杆千分尺、公法线千 分尺、螺纹千分尺、Ｖ形砧千分尺、内径千分尺、内测 千分尺、孔径千分尺和测深千分尺等（以下统称千分 尺）。 一、测量读数原理 千分尺是利用精密螺旋副的传动原理，借助测微 螺杆与螺纹轴套作为一对精密螺丝偶合体，将回转运 动变为直线运动后，从固定套管和微分筒所组成的读 数机构读得长度尺寸。其数学形式为 中 一 式中： ——测微螺杆的移动距离，（ｒａｍ）； 中——测微螺杆的旋转角度，（弧度）； ． 一测微螺杆的螺距，（ｒａｍ）。 与精密螺杆ｆ其前端称为测砧，与被测件直接接 触）连成一体的微分筒，通常在其前端锥面上刻有５０格 均匀的圆周刻线，当螺杆螺距为０．５ｍｍ时，微分筒上的 刻线分度值即为０．０１ｍｍ。与固定不动的螺母连成一体 的套管上有分度值为ｌｍｍ的刻线，其下方有错开 ０．５ｍｍ，间隔为１ｍｍ的刻线。两列刻线配合形成 ０．５ｍｍ的分度。两列刻线中问的横线为微分筒读数的指 标线，指标线与微分筒上的刻线可以很方便地估读到 ０．００１ｍｍ。将ｌｍｍ分成１千等分，便是千分尺名称的来 源。 二、主要结构特点 千分尺的测量准确度主要取决于精密螺旋副的传 动精度，考虑到加工工艺的难度和成本，精密螺杆的 测量行程即移动量一般为２５ｍｍ。千分尺通常还有控制 测量力的装置，测力装置多用棘轮柱销式（还有双棘 轮盘式和弹簧摩擦式）。当两测砧与被测件接触好之 后，再转动测力装置的滚花手轮，棘轮爪即在带斜面 的柱销上打滑（柱销由弹簧压靠在棘轮上），并发出 咯咯的响声，此时测微螺杆不应再前移，可读取读 数。 引起千分尺示值误差的主要因素除精密螺旋副的 传动误差外还与测砧和测量杆工作面对测量轴线的垂 直度、工作面的平面度，微分筒的分度误差以及测量 力的变化等有关。 三、常用的各类千分尺 １．外径千分尺 图１为普通外径千分尺，其测砧为固定式，主要用 来测量各种外尺寸。
基础知识讲座（十二）
顾耀宗／上海市计量测试技术研究院
第十二讲平面度计量器具
平面度是长度计量中的一个重要参数，也是机械 零件形状误差的一个主要参数。平面度计量器具广泛 应用于光学、机械制造业。 一、平面度计量基准和计量标准 １．平面度计量基准 目前我国平面度国家基准由平面等倾干涉仪、 （ｂ １５０ｒａｍ基准平晶组、２１Ｏｍｍ基准长平晶组和３ｌＯｍｍ 基准长平晶组组成。为保证平面度量值的准确传递， 国家还设置与基准相同类型的平面度国家副基准。国 家基准与副基准之间需定期进行比对。平面度计量基
二等或相当于二等
相当于三等
■墨圈 平面平晶 平行平晶 刀口形直尺 钢、岩石平尺 一等标准平晶（组） 标准长平晶（组） 二等标准平晶 长平晶
带标准平晶平面等厚干涉仪
标准平尺 表１ 准和副基准的不确定度为：对于 １５０ｍｍ平面平品和 ２１０ｒａｍ长平晶Ｕ＝Ｏ．Ｏ１ １ｉ＂１（ｋ－－３）；对于３１０ｎｌＩＹｌ长平晶 ＝０．０２ ｔｘ ｍ（ｋ＝３）。 ２．平面度计量标准器具 我国平面度计量标准计量器具名称、测量范围以 及测量不确定度己，或最大允许误差△见表１。 ３．平面度工作计量器具 平面度工作计量器具的名称、测量范围、最大允 许误差△值见表２。
击１５０ｍｍ Ｌ＝２１０ｍｍ Ｌ＝３ＩＯｍｍ 小１５０ｒａｍ Ｌ＝２：１０ｍｍ Ｌ＝３１０ｍｍ 击（１ＯＯ一２００）ｒｔｌｍ
表２ Ｕ＝０．０１¨ｍ（ｋ＝３） Ｕ＝０．０１“ｍ（ｋ＝３） Ｕ＝０．０２ｕｍ（ｋ＝３） Ｕ＝０．０２Ｈｌ＇ｒｌ（ｋ＝３） Ｕ＝０．０１５ ｍ（ｋ＝３） Ｕ＝Ｏ．０４“ｍ（ｋ＝３） １级：△＝±（０．ｏ１５～Ｏ．０４） ｍ ２级：△＝±（０．０３～０．０８） ｍ １级：／Ｘ＝±（Ｏ．１３～０．５） Ｉｌｌ ２级：△：±（Ｏ．２５～１．ｏ） ｍ
击（３０～３００）ｍｍ 高度（１０～９０）ｍｌｎ （７５～５００）ｌｎｌ￣ｌ （４００～２５００）ｍｍ 铸铁、岩石平板 （１６０×ｌ０Ｏ）～（４００ｘ２５００）ｍ １级
￣海Ｅ ｒ￣ＥＮＴ计Ａ，Ｎ．ＯＴ量ＦＳＴ［，＊４Ｇ测试 讲座Ｋｎｏｗｌｅｄｇｅ Ｌｅｃｔｕｒｅｓ

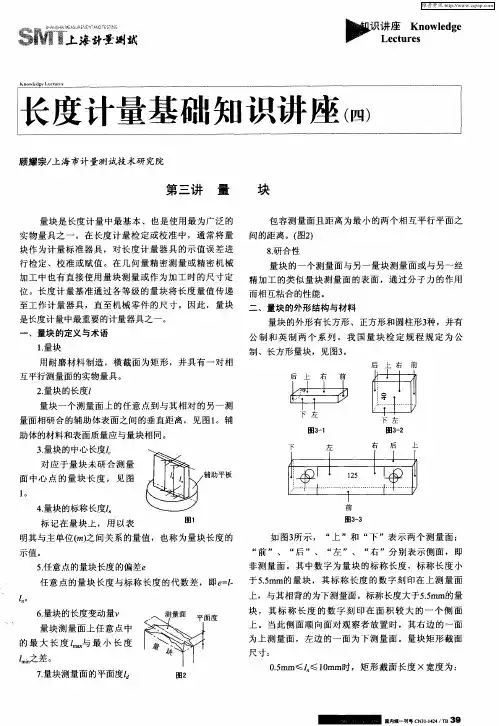

顾耀宗／上海市计量测试技术研究院 第三讲量 块
量块是长度计量中最基本、也是使用最为广泛的 实物量具之一。在长度计量检定或校准中，通常将量 块作为计量标准器具，对长度计量器具的示值误差进 行检定、校准或赋值。在几何量精密测量或精密机械 加工中也有直接使用量块测量或作为加工时的尺寸定 位。长度计量基准通过各等级的量块将长度量值传递 至工作计量器具，直至机械零件的尺寸。因此，量块 是长度计量中最重要的计量器具之一。 一、量块的定义与术语 １．量块 用耐磨材料制造，横截面为矩形，并具有一对相 互平行测量面的实物量具。 ２．量块的长度ｆ 量块一个测量面上的任意点到与其相对的另一测 量面相研合的辅助体表面之间的垂直距离，见图１。辅 助体的材料和表面质量应与量块相同。 ３．量块的中心长度 对应于量块未研合测量 面中心点的量块长度，见图 ｌ。 ４．量块的标称长度 辅助平板
标记在量块上，用以表 图’ 明其与主单位 ）之间关系的量值，也称为量块长度的 示值。 ５．任意点的量块长度的偏差ｅ 任意点的量块长度与标称长度的代数差，Ｂ［Ｊｅ＝ｌ－ ｆ 。 ６．量块的长度变动量ｖ 量块测量面上任意点中 的最大长度 与最小长度 ｆｍ 之差。 ７．量块测量面的平面度 图２ 度 包容测量面且距离为最小的两个相互平行平面之 间的距离。（图２） ８．研合性 量块的一个测量面与另一量块测量面或与另一经 精加工的类似量块测量面的表面，通过分子力的作用 而相互粘合的性能。 二、量块的外形结构与材料 量块的外形有长方形、正方形和圆柱形３种，并有 公制和英制两个系列。我国量块检定规程规定为公 制、长方形量块，见图３。 后 右前
图３—１ 图３—２
日ｑ 图３—３ 如图３所示，“上”和“下”表示两个测量面； “前”、“后”、“左”、“右”分别表示侧面，即 非测量面。其中数字为量块的标称长度，标称长度小 于５．５ｍｍ的量块，其标称长度的数字刻印在上测量面 上，与其相背的为下测量面。标称长度大于５．５ｍｍ的量 块，其标称长度的数字刻印在面积较大的一个侧面 上。当此侧面顺向面对观察者放置时，其右边的一面 为上测量面，左边的一面为下测量面。量块矩形截面 尺寸： ０．５ｍｍ＜￣厶≤ｌＯｍｍ时，矩形截面长度Ｘ宽度为：
