单片机中的中断与定时器的原理与应用在单片机(Microcontroller)中,中断(Interrupt)和定时器(Timer)是重要的功能模块,广泛应用于各种嵌入式系统和电子设备中。
本文将介绍中断和定时器的基本原理,并探讨它们在单片机中的应用。
一、中断的原理与应用中断是指在程序执行过程中,当发生某个特定事件时,暂停当前任务的执行,转而执行与该事件相关的任务。
这样可以提高系统的响应能力和实时性。
单片机中的中断通常有外部中断和定时中断两种类型。
1. 外部中断外部中断是通过外部触发器(如按钮、传感器等)来触发的中断事件。
当外部触发器发生状态变化时,单片机会响应中断请求,并执行相应的中断服务程序。
外部中断通常用于处理实时性要求较高的事件,如按键检测、紧急报警等。
2. 定时中断定时中断是通过定时器来触发的中断事件。
定时器是一种特殊的计时设备,可以按照设定的时间周期产生中断信号。
当定时器倒计时完成时,单片机会响应中断请求,并执行相应的中断服务程序。
定时中断常用于处理需要精确计时和时序控制的任务,如脉冲计数、PWM波形生成等。
中断的应用具体取决于具体的工程需求,例如在电梯控制系统中,可以使用外部中断来响应紧急停车按钮;在家电控制系统中,可以利用定时中断来实现定时开关机功能。
二、定时器的原理与应用定时器是单片机中的一个重要模块,可以用于计时、延时、频率测量等多种应用。
下面将介绍定时器的工作原理和几种常见的应用场景。
1. 定时器的工作原理定时器是通过内部时钟源来进行计时的。
它通常由一个计数器和若干个控制寄存器组成。
计数器可以递增或递减,当计数值达到设定值时,会产生中断信号或触发其他相关操作。
2. 延时应用延时是定时器最常见的应用之一。
通过设定一个合适的计时器参数,实现程序的精确延时。
例如,在蜂鸣器控制中,可以使用定时器来生成特定频率和持续时间的方波信号,从而产生不同的声音效果。
3. 频率测量应用定时器还可以用于频率测量。
STM32的EXTI原理及应用一、简介外部中断(External Interrupt,简称EXTI)是STM32系列单片机的一项重要功能。
通过EXTI功能,我们可以将外部引脚与中断事件关联起来,当外部引脚状态发生变化时,单片机会产生中断请求。
在本文档中,我们将详细介绍STM32的EXTI原理及其应用。
二、EXTI原理EXTI是由NVIC(Nested Vectored Interrupt Controller)配合GPIO(General Purpose Input/Output)模块实现的。
当外部引脚的触发事件发生时,GPIO模块会将中断请求发送给NVIC,NVIC将根据中断优先级决定是否响应该中断请求。
若中断被响应,将执行相应的中断服务函数。
三、EXTI的配置步骤以下是配置STM32的EXTI功能的一般步骤:1.配置GPIO引脚模式为输入模式,如GPIO_InitTypeDef.GPIO_Mode= GPIO_Mode_IN;。
2.配置GPIO引脚的中断触发方式,如GPIO_InitTypeDef.GPIO_Mode= GPIO_Mode_IT_Rising;表示上升沿触发。
3.配置中断向量表,具体步骤取决于开发环境和使用的STM32系列型号。
4.配置EXTI中断线,如EXTI_InitTypeDef.EXTI_Line = EXTI_Line0;表示连接到外部引脚0。
5.配置EXTI触发方式,如EXTI_InitTypeDef.EXTI_Trigger =EXTI_Trigger_Rising;表示上升沿触发。
6.配置EXTI中断优先级,如NVIC_InitStructure.NVIC_IRQChannelPreemptionPriority = 0x01;。
7.使能EXTI中断,如NVIC_InitStructure.NVIC_IRQChannelCmd =ENABLE;。
8.在中断服务函数中处理中断事件。
一、实训目的1. 理解单片机外部中断的概念和作用。
2. 掌握单片机外部中断的配置方法。
3. 学会编写外部中断服务程序。
4. 通过实际操作,提高单片机编程和调试能力。
二、实训内容1. 单片机外部中断原理2. 单片机外部中断配置3. 外部中断服务程序编写4. 实验验证与调试三、实训环境1. 单片机开发板:选用STC89C52单片机。
2. 仿真软件:Proteus。
3. 实验工具:示波器、电源、连接线等。
四、实训步骤1. 理解单片机外部中断原理外部中断是单片机中断系统中的一种,用于响应外部事件。
当外部事件发生时,单片机会暂停当前程序,转去执行外部中断服务程序。
外部中断有多个中断源,如INT0、INT1等。
2. 单片机外部中断配置(1)设置外部中断触发方式:根据需要选择上升沿触发、下降沿触发或双边沿触发。
(2)设置外部中断优先级:根据实际需求设置中断优先级。
(3)设置外部中断使能:通过设置IE寄存器使能外部中断。
3. 外部中断服务程序编写编写外部中断服务程序,用于处理外部中断事件。
在服务程序中,完成相关处理逻辑,如记录外部事件发生次数、控制LED灯闪烁等。
4. 实验验证与调试(1)搭建实验电路:将单片机开发板与外部设备(如按钮)连接,设置好外部中断配置。
(2)在Proteus中搭建仿真电路,编写代码。
(3)下载代码到单片机开发板,观察实验现象。
(4)根据实验现象,调试程序,确保外部中断功能正常。
五、实验结果与分析1. 实验现象:按下外部按钮,单片机进入外部中断服务程序,控制LED灯闪烁。
2. 分析:通过设置外部中断触发方式、优先级和使能,成功实现外部中断功能。
在服务程序中,完成相关处理逻辑,达到预期效果。
六、实训总结1. 通过本次实训,掌握了单片机外部中断的配置方法,学会了编写外部中断服务程序。
2. 熟悉了外部中断在实际应用中的重要作用,提高了单片机编程和调试能力。
3. 在实训过程中,遇到了一些问题,如外部中断响应不及时、LED灯闪烁不稳定等。
单片机外部中断详解及程序单片机在自主运行的时候一般是在执行一个死循环程序,在没有外界干扰(输入信号)的时候它基本处于一个封闭状态。
比如一个电子时钟,它会按时、分、秒的规律来自主运行并通过输出设备(如液晶显示屏)把时间显示出来。
在不需要对它进行调校的时候它不需要外部干预,自主封闭地运行。
如果这个时钟足够准确而又不掉电的话,它可能一直处于这种封闭运行状态。
但事情往往不会如此简单,在时钟刚刚上电、或时钟需要重新校准、甚至时钟被带到了不同的时区的时候,就需要重新调校时钟,这时就要求时钟就必须具有调校功能。
因此单片机系统往往又不会是一个单纯的封闭系统,它有些时候恰恰需要外部的干预,这也就是外部中断产生的根本原由。
实际上在第二个示例演示中,就已经举过有按键输入的例子了,只不过当时使用的方法并不是外部中断,而是用程序查询的方式。
下面就用外部中断的方法来改写一下第二个示例中,通过按键来更改闪烁速度的例子(第二个例子)。
电路结构和接线不变,仅把程序改为下面的形式。
#include ;unsigned int t=500; //定义一个全局变量t,并设定初始值为500次//===========延时子函数,在8MHz晶振时约1ms=============void delay_ms(unsigned int k){unsigned int i,j;for(i=0;i<k;i++){for(j=0;j<1140;j++);}}//============主函数==================================void main( void ){DDRB = 0xFF; //设置端口B为输出方向PORTB = 0xFF; //设置端口B的输出为全高电平DDRD = 0x00; //设置端口D为输入方向PORTD = 0xFF; //设定端口D为内部上拉方式,无信号输入时处于高电平状态MCUCR = 0x0A; //设定INT0、INT1为下降沿触发GICR = 0xC0; //使能INT0、INT1中断SREG = 0x80; //使能总中断while(1){PORTB = 0x55; //让接在端口B上的LED显示01010101 delay_ms(t); //延时t个msPORTB = 0xAA; //让接在端口B上的LED显示01010101 delay_ms(t); //延时t个ms}}//============中断函数(外部0)==========================#pragma vector = INT0_vect__interrupt void INT0_Server(void){t = 100; //设定t的值为100次}//============中断函数(外部1)==========================#pragma vector = INT1_vect__interrupt void INT1_Server(void){t = 500; //设定t的值为500次}把上述程序进行编译并下载到单片机中,可以看到结果与第二个示例中的完全一致。
单片机外部中断实验报告实验目的:1、理解单片机外部中断的原理和用途;2、掌握单片机外部中断的配置和使用方法。
实验器材:1、STC15W408AS单片机开发板;2、简单的电路连接器;3、按钮开关。
实验原理:单片机外部中断是通过外部硬件信号触发单片机的中断请求,在单片机运行过程中,当外部信号满足特定条件时,会触发中断,并暂停当前的运行程序,转而执行中断服务程序。
通过外部中断,可以实现对外部事件的实时处理。
实验步骤:1、将按钮开关与单片机开发板连接,将按钮开关的一端与单片机的INT0引脚连接,另一端与GND连接。
2、在开发板上连接好电源并供电。
3、打开Keil软件,新建一个工程,并选择合适的单片机型号。
4、配置单片机的外部中断功能,设置INT0引脚为中断输入。
5、编写中断服务程序,当INT0引脚检测到边沿信号时,执行中断服务程序,并在其中加入相应的处理代码。
6、编写主程序,配置相关的引脚和寄存器,使单片机进入中断模式,接受外部中断信号,并执行中断服务程序。
7、下载程序到单片机开发板上,运行程序。
8、按下按钮开关,触发外部中断,并查看实验结果。
实验结果:当按下按钮开关时,实时触发外部中断,单片机停止当前程序的运行,进入中断模式,并执行中断服务程序中的相应代码。
实验总结:通过这次实验,我对单片机的外部中断有了更深入的理解,并学会了如何使用外部中断实现对外部事件的及时处理。
外部中断广泛应用于各种实时系统和设备中,具有很大的实用价值。
在以后的学习和实践中,我会进一步掌握和应用单片机的外部中断功能。
基于我所了解的51单片机各种中断源的中断请求原理,我将根据深度和广度要求撰写一篇全面评估的文章,以帮助你更深入地理解这一主题。
让我们简要回顾一下51单片机中断系统的基本原理。
在51单片机中,中断请求是通过外部设备或内部事件来触发的,当中断源满足触发条件时,会向中断控制器发送中断请求信号,中断控制器会根据优先级和中断允许标志位来确定是否接受中断请求,并在合适的时机响应中断。
中断请求原理是指各种中断源触发中断请求的机制,包括外部中断、定时器中断、串口中断等。
1. 外部中断源的中断请求原理外部中断源是指外部设备通过外部中断引脚向51单片机发送中断请求信号。
当外部中断引脚检测到一个由低电平变为高电平(上升沿)或由高电平变为低电平(下降沿)的信号时,会触发外部中断请求。
这种中断请求原理适用于外部开关、传感器等外部设备向单片机发送中断信号的场景。
2. 定时器中断源的中断请求原理定时器中断源是指定时器溢出或达到设定值时向单片机发送中断请求信号。
定时器会在设定的时间间隔内不断递增计数,当计数值达到设定的溢出值时,会触发定时器中断请求。
这种中断请求原理适用于需要定时检测或定时执行任务的场景。
3. 串口中断源的中断请求原理串口中断源是指串口接收到数据或发送完成时向单片机发送中断请求信号。
当串口接收到数据或发送完成时,会触发串口中断请求。
这种中断请求原理适用于串口通信中需要实时处理数据的场景。
51单片机各种中断源的中断请求原理涵盖了外部中断、定时器中断和串口中断等多种情况。
理解和掌握这些中断请求原理,对于合理地设计中断服务程序和提高系统的实时性具有重要意义。
在个人观点和理解方面,我认为深入理解各种中断源的中断请求原理,可以帮助我们更好地设计和优化单片机系统的中断服务程序,提高系统的实时性和稳定性。
合理地利用中断请求原理,可以更好地利用单片机资源,提高系统的响应速度和效率。
在实际应用中,我们需要根据具体的需求和硬件环境,灵活运用各种中断源的中断请求原理,确保系统的稳定性和可靠性。

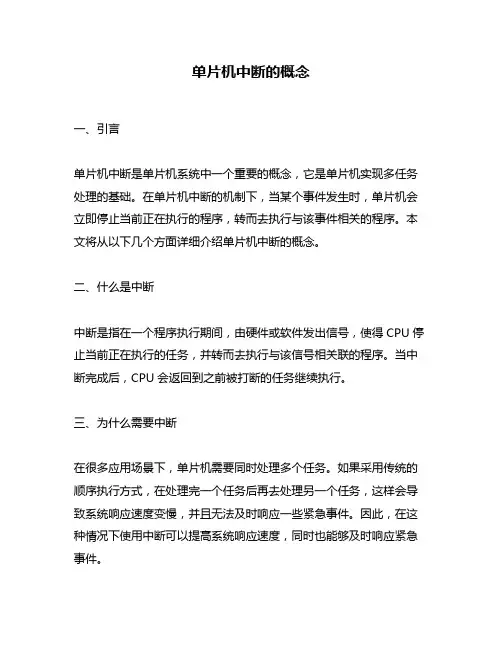

单片机中断的概念一、引言单片机中断是单片机系统中一个重要的概念,它是单片机实现多任务处理的基础。
在单片机中断的机制下,当某个事件发生时,单片机会立即停止当前正在执行的程序,转而去执行与该事件相关的程序。
本文将从以下几个方面详细介绍单片机中断的概念。
二、什么是中断中断是指在一个程序执行期间,由硬件或软件发出信号,使得CPU停止当前正在执行的任务,并转而去执行与该信号相关联的程序。
当中断完成后,CPU会返回到之前被打断的任务继续执行。
三、为什么需要中断在很多应用场景下,单片机需要同时处理多个任务。
如果采用传统的顺序执行方式,在处理完一个任务后再去处理另一个任务,这样会导致系统响应速度变慢,并且无法及时响应一些紧急事件。
因此,在这种情况下使用中断可以提高系统响应速度,同时也能够及时响应紧急事件。
四、单片机中断分类1. 外部中断:外部设备向CPU发送一个触发信号来请求CPU进行相应操作。
2. 内部中断:由于CPU内部出现了某种异常情况(如除零错误、地址越界等),需要CPU停止当前正在执行的程序并进行相应操作。
3. 软件中断:由程序员编写的指令来触发中断。
五、单片机中断实现方式单片机中断的实现方式分为两种:硬件中断和软件中断。
1. 硬件中断硬件中断是由单片机内部的硬件电路产生的,当外部设备向CPU发送一个触发信号时,硬件电路会自动将CPU当前正在执行的任务挂起,并跳转到相应的中断服务程序去执行。
在执行完中断服务程序后,CPU会返回到之前被打断的任务继续执行。
硬件中断通常用于处理外部设备产生的事件,如按键、定时器等。
2. 软件中断软件中断是由程序员编写的指令来触发的。
当程序运行到软件中断指令时,CPU会自动停止当前正在执行的任务,并跳转到相应的中断服务程序去执行。
在执行完中断服务程序后,CPU会返回到之前被打断的任务继续执行。
软件中断通常用于处理一些特殊事件,如系统调用、异常处理等。
六、单片机中断优先级在单片机系统设计过程中,不同类型的事件可能同时出现。
单片机实验报告中断单片机实验报告:中断引言:单片机是一种集成电路,具有微处理器、存储器和输入输出接口等功能。
在嵌入式系统中,单片机常常被用于控制和管理各种设备。
而中断是单片机中一种重要的机制,它可以在特定条件下打断程序的正常执行,执行一段特定的代码,然后返回到原来的程序中。
本文将介绍中断的概念、分类以及在单片机实验中的应用。
一、中断的概念中断是一种硬件或软件生成的信号,用于打断正在执行的程序。
当中断信号发生时,单片机会立即停止当前的任务,转而执行中断服务程序。
中断可以提高程序的响应速度和效率,使单片机能够及时处理紧急事件。
二、中断的分类中断可以分为外部中断和内部中断两种类型。
1. 外部中断外部中断是由外部设备产生的中断信号。
当外部设备需要单片机的处理时,会发送中断请求信号。
单片机在接收到中断请求后,会立即停止当前任务,转而执行与中断相关的程序。
外部中断常用于处理外部设备的输入信号,如按键、传感器等。
2. 内部中断内部中断是由单片机内部产生的中断信号。
内部中断通常由单片机的一些特定事件触发,如定时器溢出、串口接收完成等。
内部中断常用于周期性的任务处理和数据通信等。
三、中断的实验应用在单片机实验中,中断被广泛应用于各种场景,下面将介绍两个实验应用的例子。
1. 外部中断实验假设我们需要设计一个按键控制LED灯的实验。
当按下按键时,LED灯亮起;当松开按键时,LED灯熄灭。
这个实验可以使用外部中断来实现。
首先,我们需要将按键连接到单片机的外部中断引脚。
当按键按下时,外部中断引脚会产生一个中断请求信号。
单片机接收到中断请求后,会执行相应的中断服务程序。
在中断服务程序中,我们可以控制LED灯的亮灭。
通过这个实验,我们可以学习到如何使用外部中断来处理外部设备的输入信号,并且了解到中断的响应速度和效率优势。
2. 内部中断实验假设我们需要设计一个定时器实验,要求每隔一段时间点亮一次LED灯。
这个实验可以使用内部中断来实现。
单片机中断函数一、介绍单片机中断是指在程序运行过程中,当某个事件发生时,CPU暂时停止正在执行的程序,转而去执行另一个与之相关的程序。
这种方式可以提高程序的响应速度和处理效率。
在单片机中,中断分为外部中断和内部中断两种。
二、外部中断1. 外部中断概述外部中断是指由外部设备产生的中断信号,例如按键、传感器等。
当这些设备产生信号时,会向CPU发送一个请求信号,CPU会立即停止当前执行的程序,并跳转到相应的中断服务程序进行处理。
2. 外部中断原理外部设备产生的信号经过滤波和放大后送到单片机的引脚上。
当引脚检测到高电平时,会触发外部中断,并向CPU发送一个请求信号。
CPU接收到请求信号后会立即停止当前执行的程序,并跳转到相应的中断服务程序进行处理。
3. 外部中断使用方法(1)设置引脚为输入模式,并使能对应引脚上的外部中断。
(2)编写相应的中断服务程序,在其中处理相应事件。
(3)在主函数中设置相应引脚上触发条件(例如下降沿触发、上升沿触发等)。
4. 外部中断实例以下是一个外部中断的实例,当按键按下时,LED灯会亮起:```c#include <reg52.h> //头文件sbit KEY = P3^2; //定义按键引脚sbit LED = P1^0; //定义LED引脚void KeyInterrupt() interrupt 0 //中断服务程序{if(KEY == 0) //判断按键是否按下 {LED = ~LED; //LED取反}}void main(){EX0 = 1; //使能外部中断0IT0 = 1; //设置为下降沿触发EA = 1; //总中断使能while(1){; //空循环}}```三、内部中断1. 内部中断概述内部中断是指由CPU内部产生的中断信号,例如定时器溢出、串口接收等。
当这些事件发生时,CPU会自动跳转到相应的中断服务程序进行处理。
2. 内部中断原理定时器和串口等模块在工作过程中会产生相应的标志位,当标志位被设置为1时,会向CPU发送一个请求信号。
单片机中的中断系统原理与应用技术中断系统是单片机中非常重要的一部分,它为单片机提供了有效的处理外部事件的机制。
本文将介绍中断系统的原理、分类以及在单片机应用中的技术。
一、中断系统原理1. 中断概念中断是指在程序执行过程中,由于某个特定事件的发生,导致CPU暂时停止正在执行的程序,转而处理发生的中断事件。
中断事件可以是外部事件,如按键操作、定时器溢出等; 也可以是内部事件,如错误检测等。
2. 中断系统的作用中断系统的作用是提高系统的响应速度和处理能力。
当处理器空闲或执行低优先级任务时,中断系统可以迅速响应外部事件,不需要等待主程序的执行完成。
3. 中断系统的组成中断系统由中断源、中断请求、中断嵌套、中断优先级、中断响应和中断服务程序等组成。
中断源是指产生中断请求的外设或内部事件。
中断请求是指外设或事件向CPU 发送中断信号的请求。
中断嵌套是指当多个中断同时发生时,中断服务程序按照优先级顺序处理中断请求。
中断优先级是根据中断重要性和紧急程度设置的,具有更高优先级的中断会打断正在执行的低优先级中断。
中断响应是指CPU接收到中断请求后,根据中断优先级选择处理中断请求的方式。
中断服务程序是在中断响应之后执行的程序,用于处理中断事件。
二、中断系统的分类1. 外部中断外部中断是由外设引发的中断事件。
常见的外部中断包括按键中断、定时器中断、串口中断等。
外设产生中断请求信号时,会通过中断线路将中断请求信号发送给CPU,触发对应的中断服务程序。
2. 内部中断内部中断是由内部事件引发的中断事件。
内部事件可以是系统错误、数据溢出等。
内部中断无需外部中断源,一般通过异常或特殊指令触发中断服务程序的执行。
3. 软件中断软件中断是由程序内部指令触发的中断事件。
程序可以使用特殊的指令发送中断请求信号,使CPU执行对应的中断服务程序。
软件中断常用于程序自身需要主动暂停执行或调用某些特定功能的场景。
三、中断系统的应用技术中断系统在单片机应用中有着广泛的应用。

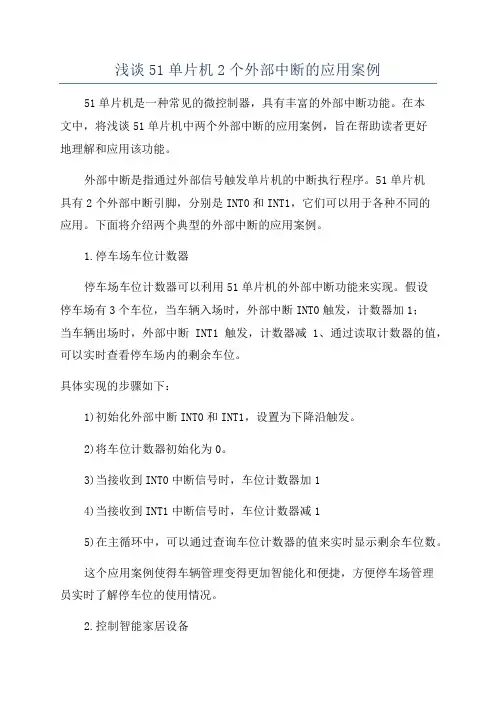

浅谈51单片机2个外部中断的应用案例51单片机是一种常见的微控制器,具有丰富的外部中断功能。
在本文中,将浅谈51单片机中两个外部中断的应用案例,旨在帮助读者更好地理解和应用该功能。
外部中断是指通过外部信号触发单片机的中断执行程序。
51单片机具有2个外部中断引脚,分别是INT0和INT1,它们可以用于各种不同的应用。
下面将介绍两个典型的外部中断的应用案例。
1.停车场车位计数器停车场车位计数器可以利用51单片机的外部中断功能来实现。
假设停车场有3个车位,当车辆入场时,外部中断INT0触发,计数器加1;当车辆出场时,外部中断INT1触发,计数器减1、通过读取计数器的值,可以实时查看停车场内的剩余车位。
具体实现的步骤如下:1)初始化外部中断INT0和INT1,设置为下降沿触发。
2)将车位计数器初始化为0。
3)当接收到INT0中断信号时,车位计数器加14)当接收到INT1中断信号时,车位计数器减15)在主循环中,可以通过查询车位计数器的值来实时显示剩余车位数。
这个应用案例使得车辆管理变得更加智能化和便捷,方便停车场管理员实时了解停车位的使用情况。
2.控制智能家居设备智能家居设备的控制可以利用51单片机的外部中断功能来实现。
例如,当外部中断INT0触发时,可以控制家居设备的开关状态,比如打开或关闭灯光、电器等。
具体实现的步骤如下:1)初始化外部中断INT0,设置为下降沿触发。
2)在INT0中断服务程序中,判断当前设备的开关状态。
如果是关闭状态,则打开设备;如果是打开状态,则关闭设备。
3)在主循环中,可以通过查询当前设备的开关状态来实时显示设备状态。
这个应用案例使得智能家居设备的控制更加智能化和灵活,用户可以通过触发外部中断来实现对设备的远程控制。
总结:以上是两个常见的51单片机外部中断的应用案例。
通过合理应用外部中断功能,能够实现更多智能化、便捷化的功能,提高系统的可靠性和实用性。
希望本文能够对读者有所帮助,并激发更多的创意和思考。
一、实验目的1. 理解单片机外部中断的概念和工作原理。
2. 掌握MCS-51单片机外部中断的编程方法。
3. 通过实验验证外部中断在实际应用中的效果。
二、实验环境1. 实验设备:MCS-51单片机实验板、按键、LED灯、面包板、连接线等。
2. 开发环境:Keil uVision5软件。
三、实验原理外部中断是单片机的一个重要功能,用于响应外部事件。
当外部事件发生时,CPU可以暂停当前程序,转而执行中断服务程序,处理外部事件。
MCS-51单片机有两个外部中断源,即INT0和INT1。
四、实验内容1. 硬件连接将按键连接到单片机的INT0或INT1引脚,LED灯连接到单片机的某个I/O口。
具体连接方式如下:- 将按键的一端连接到单片机的INT0或INT1引脚,另一端连接到地。
- 将LED灯的正极连接到单片机的某个I/O口,负极连接到地。
2. 程序设计(1)初始化单片机```cvoid main() {EA = 1; // 开启总中断EX0 = 1; // 开启INT0中断IT0 = 1; // 设置INT0为下降沿触发P1 = 0xFF; // 初始化P1口为高电平,关闭LED灯 while(1) {// 主循环}}```(2)编写中断服务程序```cvoid ext0_isr() interrupt 0 {P1 = 0x00; // 点亮LED灯delay(500); // 延时0.5秒P1 = 0xFF; // 熄灭LED灯}```(3)编写延时函数```cvoid delay(unsigned int ms) {unsigned int i, j;for(i = 0; i < ms; i++)for(j = 0; j < 123; j++);}```3. 实验步骤1. 编写程序,并使用Keil uVision5软件进行编译和烧录。
2. 将程序烧录到单片机中,并连接好硬件电路。
3. 按下按键,观察LED灯是否闪烁。
stm32外部中断实验原理STM32是意法半导体公司推出的一款32位单片机系列产品,具有高性能、低功耗和广泛的外设功能。
其中外部中断是其重要的功能之一,可以实现外部事件的异步处理,适用于各种实时应用。
外部中断的原理是通过外部引脚和STM32之间的触发信号来实现中断的触发和处理。
STM32支持多种中断模式,包括上升沿触发、下降沿触发、双边沿触发和低电平触发等。
如何使用外部中断呢?首先,在程序中需要使用到外部中断的引脚上要连接一个外部触发源,比如按键或传感器等。
然后,在程序中对该引脚进行配置,指定外部中断的触发方式。
接下来,在程序中编写中断处理函数,在中断触发时执行相应的处理逻辑。
最后,在启动中断之前,需要使能相应的中断,并配置优先级。
STM32外部中断是基于NVIC(Nested Vectored Interrupt Controller)的,它是ARM Cortex-M处理器的一部分。
它能够支持多重中断,并可配置中断优先级。
当一个外部中断触发时,会产生一个中断请求,然后被NVIC捕获,并根据优先级进行中断处理。
在硬件层面上,外部中断将通过外部中断控制器(EXTI)和GPIO控制器进行连接。
外部中断的引脚通过GPIO控制器配置为中断模式,并通过EXTI控制器与NVIC连接。
当外部触发源产生中断信号时,通过GPIO控制器将该中断信号传递给EXTI控制器,然后触发中断处理。
在软件编程方面,首先需要对GPIO和EXTI进行相应的初始化配置。
对于GPIO,我们需要设置引脚的模式、速度和上下拉等参数。
对于EXTI,我们需要设置中断触发方式(例如上升沿触发)和中断屏蔽(可以选择屏蔽或非屏蔽中断)等。
接着,使用STM32提供的库函数进行中断处理的配置。
首先,我们需要使用NVIC_Init函数来配置NVIC,使能相应的中断和设置中断优先级。
然后,使用EXTI_Init函数设置外部中断的触发方式和屏蔽等。
最后,编写中断处理函数,当外部中断触发时进行相应的处理。
单片机外部中断技术原理及应用案例单片机是一种微型电脑,它集成了处理器、内存和输入输出接口等功能,广泛应用于各种电子设备中。
在单片机的应用过程中,外部中断技术起到了重要的作用。
本文将介绍单片机外部中断技术的原理,以及一些应用案例。
一、单片机外部中断技术原理单片机外部中断技术是通过对外部信号的检测和响应,实现单片机与外设之间的交互。
当外部信号满足特定条件时,单片机将进入中断服务程序,执行相应的操作。
单片机外部中断主要包括中断源、中断触发方式和中断向量表等几个关键要素。
1. 中断源:中断源是指引起中断的外部信号。
常见的中断源有外部按键、传感器信号等。
当外部信号满足特定条件时,会触发中断信号,从而引起单片机进入中断状态。
2. 中断触发方式:中断触发方式主要有两种,即电平触发和边沿触发。
- 电平触发:当外部信号保持在高电平或低电平时,单片机将进入中断状态。
电平触发的稳定性较好,在噪声较多的环境中有较好的抗干扰能力。
- 边沿触发:当外部信号从低电平变为高电平(上升沿)或从高电平变为低电平(下降沿)时,单片机将进入中断状态。
边沿触发灵敏度较高,适合对信号变化较快的应用场景。
3. 中断向量表:中断向量表存储了每个中断源对应的中断服务程序的入口地址。
当中断发生时,单片机会自动根据中断源的编号在中断向量表中查找相应的入口地址,并跳转到该地址执行中断服务程序。
二、单片机外部中断应用案例为了更好地理解单片机外部中断技术的应用,下面将介绍两个常见的案例。
1. 按键中断:在很多电子设备中,我们经常会见到按键的应用。
通过单片机外部中断技术,可以实现对按键的检测和响应。
以一个简单的LED闪烁控制器为例,假设有一个按键连接到单片机的外部中断引脚上。
当按键按下时,外部中断触发,单片机进入中断状态,执行相应的中断服务程序。
在中断服务程序中,可以控制LED的闪烁频率或状态。
这种按键中断的应用案例在很多电子设备中常见,比如遥控器的按键控制、电子游戏手柄的按键检测等。
单片机中断机制与外部中断引脚应用原理解读单片机中断机制是指在单片机运行过程中,当某个特定事件发生时,可以中断正在执行的程序,转而去处理这个事件。
中断机制可以提高单片机的响应速度和效率,在许多实时控制系统和嵌入式系统中被广泛应用。
本文将解读单片机中断机制的原理,并重点介绍外部中断引脚的应用。
一、中断机制的原理单片机中断机制的核心是中断向量表和中断优先级控制。
当中断事件发生时,中断请求线将信号发送给单片机,单片机根据中断源的优先级以及当前正在执行的程序的状态来判断是否执行中断处理程序。
1. 中断源常见的中断源包括外部中断、定时器中断和串口中断等。
外部中断是通过单片机的外部引脚与外部设备连接,当外部设备触发中断条件时,会发送中断请求信号给单片机。
定时器中断是通过单片机内部的定时器模块来触发的,可以用来实现精确的时间控制。
串口中断是通过单片机与外部设备进行串口通信时,当接收到数据或发送完成时触发的中断。
2. 中断处理程序当中断事件发生时,单片机会执行对应的中断处理程序,中断处理程序是一段特定的代码,用来处理中断事件和保存现场。
中断处理程序执行完毕后,会根据中断优先级控制来判断是否返回到原来的程序继续执行。
3. 中断向量表中断向量表是存储中断处理程序地址的表格,它们按照中断源的编号排列。
当中断事件发生时,单片机会根据中断源的编号找到对应的中断向量表项,从而确定要执行的中断处理程序。
4. 中断优先级控制中断优先级控制是用来确定在多个中断事件同时发生时,单片机选择哪个中断事件优先响应的机制。
通过设置中断源的优先级,单片机可以根据优先级来选择执行对应的中断处理程序。
二、外部中断引脚的应用原理外部中断引脚是单片机上的专门引脚,用于接收外部设备发送的中断请求信号。
外部中断引脚通常分为多个引脚,每个引脚可以连接一个外部设备。
在外部设备满足中断触发条件时,会向单片机发送中断请求信号,单片机根据引脚的电平变化来判断中断事件的发生。
单片机中断系统详细教程单片机中断系统是一种用来处理外部事件的机制,它可以在程序执行过程中,根据外部事件的发生而立即打断程序的执行,转去执行相应的中断服务程序,处理完毕后再回到原来的程序代码继续执行。
在微控制器中,中断系统广泛应用于各种外部事件的处理,包括定时器中断、外部中断、串口中断等。
本文将详细介绍单片机中断系统的原理和使用方法。
一、中断系统的基本原理在单片机中,中断系统由中断源、中断向量和中断服务程序三部分组成。
中断源是指引发中断的外部事件,例如定时器计数溢出、外部输入电平变化等。
中断向量是一个特殊的地址,用于存储中断服务程序的入口地址。
中断服务程序是一段用于处理中断事件的程序代码,它会在中断发生时被自动调用执行。
当单片机在运行程序的过程中发生中断事件时,会首先保存当前的程序状态,包括程序计数器、寄存器等,然后跳转至中断向量中存储的中断服务程序的入口地址开始执行。
中断服务程序执行完毕后,会恢复之前保存的程序状态,返回到原来的程序代码继续执行。
这样的机制可以有效地处理外部事件,提高系统的响应速度和处理效率。
二、中断系统的使用方法使用中断系统需要具备以下步骤:1.初始化中断系统:根据需要选择中断源,并设置中断控制寄存器的相应位,使能或禁止中断。
2.编写中断服务程序:根据中断源的不同,编写相应的中断服务程序。
例如,对于定时器中断,可以在中断服务程序中进行定时事件的处理。
3.设置中断向量表:中断向量是一个特殊的表格,存储着中断服务程序的入口地址。
需要将中断服务程序的入口地址写入中断向量表的相应位置。
4.在主程序中启用中断:在主程序中,需要将中断使能位设置为1,从而使得中断能够被触发并执行中断服务程序。
5.在主程序中处理中断事件:根据需要,在主程序中处理中断事件。
可以通过判断特定的中断标志位来确定中断源,然后执行相应的处理逻辑。
三、中断系统注意事项在使用中断系统时,需要注意以下几点:1.中断服务程序需要尽量简短,避免过多的延时或占用过多的系统资源,否则会影响主程序的执行效率。
单片机外部中断原理及应用
单片机是一种集成电路,可以执行特定任务的微型计算机。
它被广泛应用于各
种电子产品中,如电视机、洗衣机、空调等。
为了提高单片机的灵活性和扩展性,可以通过外部中断来实现对特定事件的响应。
本文将探讨单片机外部中断的原理及其应用。
一、单片机外部中断的原理
外部中断是指当某个特定的事件发生时,使单片机将正常的程序执行中断,转
而去执行与该事件相关的程序。
在单片机中,外部中断信号通过引脚同内部中断控制电路相连。
当引脚的电平发生变化时,中断控制电路就会引起一个中断请求。
接下来,我们将详细介绍外部中断的工作原理。
1.引脚配置:首先,需要将外部中断所连接的引脚配置为中断引脚。
这通常是
通过配置相应的寄存器来实现的。
具体的配置方法可能因不同的单片机而有所不同。
2.中断优先级:各个外部中断的优先级需要正确地设置。
当多个中断请求同时
发生时,单片机应该按照设定的优先级执行相应的中断程序。
3.中断屏蔽:有时,我们可能不希望某些中断请求引起中断。
在这种情况下,
可以设置相应的中断屏蔽。
屏蔽某个中断请求后,单片机将不会对该请求进行响应。
4.中断触发方式:外部中断可以基于边沿触发或电平触发。
在边沿触发中断中,中断请求的触发方式可以为上升沿触发、下降沿触发或双边沿触发;而在电平触发中断中,中断请求的触发方式可以为高电平触发或低电平触发。
5.中断服务程序:当发生中断时,单片机将会执行与该中断相关的中断服务程序。
中断服务程序是一段特定的代码,用于处理中断事件。
二、单片机外部中断的应用
外部中断在单片机的应用中起到了关键作用。
通过外部中断,单片机可以及时
响应外部事件,并执行相应的处理程序。
下面将以一个具体的应用场景来说明外部中断的应用。
假设我们正在设计一款智能家居系统,该系统可以通过远程控制来控制家中的
灯光。
我们使用一个红外遥控器来发送控制码,单片机则通过外部中断来接收红外信号并解码。
1.硬件连接:将红外接收模块连接到单片机的外部中断引脚上。
红外接收模块
可以接收红外信号并转换为电平信号输入到单片机中。
2.中断触发方式的配置:我们需要将外部中断配置为边沿触发方式,以便捕捉
到红外信号的上升沿或下降沿。
3.中断服务程序的编写:当外部中断触发时,单片机将执行相应的中断服务程序。
在本应用场景中,中断服务程序负责接收红外信号并解码出相应的控制码。
4.控制执行程序的操作:根据接收到的控制码,单片机将执行相应的控制程序,从而实现对灯光的控制。
这部分的逻辑可以根据具体的设计需求进行编写。
通过上述步骤,我们可以实现通过红外遥控器控制家中灯光的功能。
当我们按
下遥控器上的按钮时,红外接收模块将收到相应的红外信号,并触发单片机的外部中断。
单片机通过解码控制码后,执行相应的控制程序来控制灯光的开关。
除了智能家居系统的应用,单片机外部中断还被广泛应用于各种需要及时响应
事件并触发相关处理程序的领域,比如工业自动化、汽车电子、医疗设备等。
总结:
单片机外部中断是一种使单片机能够实时响应外部事件的重要机制。
通过适当
配置中断参数和编写中断服务程序,我们可以实现对特定事件的快速响应,并进行相应的处理。
外部中断广泛应用于各种领域,为电子产品的功能扩展和灵活性提供了便利。
