钢筋混凝土通用斜拉桥建造方案

欢迎共阅xx斜拉桥施工方案根据施工整体部署，斜拉桥分南、北两岸对称施工，上、下游幅（两幅的间距为7.12m）基本上并列施工。

南岸（北仑侧）工区负责施工的范围为：D0、D1、D2墩位范围的工程；北岸（镇海侧）工区负责施工的范围为：D3、D4、D5墩位范围的工程。

索塔、主梁及斜拉索施工处于关键线路上，辅助墩、过渡墩、边跨支架段作为非关键工程，可根据关键线路上的工程进度，来确定其经济的开工日期、完工日期。

索塔施工纤，，在；施工电梯采用SCQ100载货载人电梯1台，电梯安装起始高度与原地面平齐，布置在边塔柱外侧面。

在下塔柱施工时，人员通过专用脚手架到达施工作业面。

在下横梁施工时，人员通过专用脚手架到达施工作业面。

上塔柱施工时，通过电梯直接达到边塔柱爬架的–3号平台。

上塔柱施工时，在下横梁处设置平台，通过电梯到达下横梁平台后，通过座落在下横梁上的支架（兼泵管、水管、爬梯）可到达中间塔柱、边塔柱的顶操作平台（即＋1号平台）。

上塔柱施工时，通过电梯直接达到边塔柱爬架上即可。

另外上塔柱内腔，可考虑随高度施工永久性工作爬梯。

水施工用水采用自来水或经检验合格的溪水（必要时进行净化）。

索塔用水的储水池用钢护筒改造而成，由多级高压水泵直接从储水池中取水，2条φ38mm上水管线与泵管线一同沿座落在下横梁上的支架（兼泵管、水管、爬梯）到达爬模系统的顶操作平台（即＋1号平台），采用能承受3MPa的优质铁管，套丝连接。

在爬模＋1号平台上设2个储水桶，以备消防、应急。

动力电、照明在承台顶面上设1台低压配电箱，分别输送给塔吊、施工电梯、高压水泵的专用棒。

主要技术1)混凝土外观质量（包括裂缝预防）控制。

环向预应力张拉、压浆控制，避免对已浇筑索塔的污染。

2)监测塔肢的变形、变位，并进行相应调整，以保证塔柱设计要素。

3)根据索塔混凝土参数、理论计算对索塔(压缩)变形进行分析，考虑设置相应的预抬量，以消除混凝土收缩、徐变和塔柱弹性变形的影响，以确保斜拉索在塔上锚固位置的精确。

一、工程概况本工程为某高速公路斜拉桥，采用双塔双索面半飘浮体系混合梁斜拉桥，主跨主梁为正交异性钢桥面板结合钢桁梁，边跨主梁为预应力混凝土边箱梁，主、边跨采用钢箱过渡。

桥梁全长为180m，主跨跨径为101m，桥面宽度为45m。

二、施工准备1. 施工组织（1）成立项目施工领导小组，明确各岗位职责，确保施工顺利进行。

（2）组织施工人员、技术人员进行技术交底，确保施工人员熟悉施工工艺和操作规程。

（3）做好施工现场的布置，确保施工场地、设备、材料、人员等满足施工要求。

2. 材料准备（1）主梁材料：钢桁梁、钢桥面板、预应力混凝土边箱梁等。

（2）斜拉索材料：镀锌平行钢丝成品索、锚具、护套等。

（3）其他材料：高强螺栓、焊接材料、涂装材料等。

3. 设备准备（1）施工设备：吊车、起重机、钻机、切割机、焊接设备等。

（2）检测设备：全站仪、水准仪、超声波探伤仪等。

三、施工工艺1. 主梁安装（1）主梁分段运输到现场，采用吊车吊装至安装位置。

（2）主梁安装顺序：钢桁梁→钢桥面板→预应力混凝土边箱梁。

（3）安装过程中，注意主梁的垂直度和水平度，确保安装精度。

2. 斜拉索安装（1）斜拉索运输到现场，采用起重机吊装至塔顶。

（2）斜拉索安装顺序：锚具安装→斜拉索安装→张拉。

（3）张拉过程中，注意控制张拉力，确保斜拉索受力均匀。

3. 桥塔施工（1）桥塔采用钢筋混凝土结构，分为上塔柱、上横梁、中塔柱、下横梁以及下塔柱。

（2）桥塔施工顺序：基础施工→塔柱施工→横梁施工。

（3）施工过程中，注意桥塔的垂直度和水平度，确保施工精度。

四、质量控制1. 材料质量：严格把控材料质量，确保材料符合设计要求。

2. 施工质量：严格按照施工工艺进行施工，确保施工质量。

3. 检测质量：定期对施工质量进行检测，确保施工质量达到设计要求。

五、安全措施1. 施工人员安全：加强施工人员安全培训，提高安全意识。

2. 施工现场安全：做好施工现场的安全防护措施，确保施工安全。

斜拉桥施工工法斜拉桥施工工法介绍斜拉桥，又称为斜张桥，是一种桥梁结构，其特点是将桥塔上的钢索以垂直于桥轴的方向拉住桥面，使桥面能够承受更大的重量和压力。

斜拉桥在现代化的交通运输中发挥着重要的作用，尤其是在大型桥梁建设中。

本文将详细介绍斜拉桥的施工工法，包括施工流程、注意事项、技巧以及未来发展趋势等。

一、斜拉桥的基本结构和施工流程斜拉桥主要由桥塔、钢索和桥面三部分组成。

桥塔是支撑钢索的主要结构，一般采用钢筋混凝土或钢材制成。

钢索则负责拉住桥面，其材料一般采用高强度钢丝。

桥面则是车辆行驶的区域，一般采用混凝土或钢梁制成。

施工流程主要包括以下几个步骤：1、建立桥塔：首先在桥的两端建立桥塔，一般采用钢筋混凝土或钢材制成。

2、安装钢索：在桥塔之间安装钢索，并将钢索固定在桥塔上。

3、安装桥面：在钢索上安装桥面，一般采用混凝土或钢梁制成。

4、调整和紧固钢索：调整钢索的松紧度，确保桥面的平稳性和承载能力。

5、完成施工：完成桥面的铺装、防撞护栏和人行道的安装等收尾工作。

二、斜拉桥施工的注意事项和技巧1、注意事项：在施工过程中，要注意保证桥塔和钢索的稳定性，防止因重量过大或施工不当导致结构变形或断裂。

同时，还要注意施工安全，防止因操作不当导致事故发生。

2、技巧：在安装钢索时，可以采用悬挂法或顶推法等技巧，提高安装效率和质量。

在调整钢索松紧度时，可以采用机械或液压方式进行调整，确保桥面的稳定性和平整度。

三、未来发展趋势和创新方向随着科技的进步和工程实践的积累，斜拉桥的施工工法也在不断发展和创新。

未来，斜拉桥施工工法将更加注重环保、节能和智能化等方面的发展。

新型材料和结构也将不断涌现，为斜拉桥的建设提供更多的选择和可能性。

总之，斜拉桥施工工法是一项综合性技术，需要充分了解其基本结构和施工流程，掌握施工技巧和注意事项。

随着科技的发展和创新，斜拉桥施工工法也将不断发展和完善，为现代化的交通运输提供更加安全、高效和环保的解决方案。

混凝土斜拉桥设计及施工技术规范一、前言混凝土斜拉桥是一种采用斜拉索支撑主桥梁的桥梁形式，具有结构简单、美观大方、抗风性能好等优点，在现代桥梁工程中得到了广泛应用。

本文将介绍混凝土斜拉桥的设计及施工技术规范，以供相关工程师和技术人员参考。

二、设计要点1. 桥梁结构混凝土斜拉桥的主要结构有主桥梁、斜拉索、塔柱和桥墩等。

其中，主桥梁通常采用钢筋混凝土梁或预应力混凝土梁，斜拉索采用高强度钢丝绳或钢板带，塔柱和桥墩则采用钢筋混凝土或钢结构。

2. 桥面铺装桥面铺装通常采用沥青混凝土或水泥混凝土，也可以采用钢板、复合材料等材料。

在设计时应考虑桥面的防滑性、耐久性和施工难度等因素。

3. 斜拉索设计斜拉索的设计应考虑桥梁跨度、荷载、风荷载等因素，确定索的直径、材质和数量等参数。

斜拉索应具有足够的强度、刚度和稳定性，同时要考虑斜拉索的自重和预应力等因素。

4. 塔柱设计塔柱是承载斜拉索和主桥梁重量的重要组成部分，其设计应考虑荷载、风荷载、地震荷载等因素，确定塔柱的高度、截面尺寸和材质等参数。

塔柱应具有足够的强度和刚度，同时要考虑斜拉索的张力和主桥梁的重量等因素。

5. 桥墩设计桥墩是承载桥梁荷载的重要组成部分，其设计应考虑荷载、风荷载、地震荷载等因素，确定桥墩的数量、位置、截面尺寸和材质等参数。

桥墩应具有足够的强度和稳定性，同时要考虑桥梁的跨度和荷载分布等因素。

三、施工技术规范1. 斜拉索安装斜拉索的安装应按照设计要求进行，确保索的张力和位置符合设计要求。

在安装过程中应注意斜拉索的保护，避免索的表面受损或受腐蚀。

2. 塔柱和桥墩施工塔柱和桥墩的施工应按照设计要求进行，保证结构的强度和稳定性。

在施工过程中应注意塔柱和桥墩的定位和垂直度，避免出现偏差。

3. 主桥梁施工主桥梁的施工应按照设计要求进行，保证结构的强度和刚度。

在施工过程中应注意主桥梁的定位和垂直度，避免出现偏差。

同时要注意混凝土的浇筑和养护，确保混凝土的质量和强度符合要求。

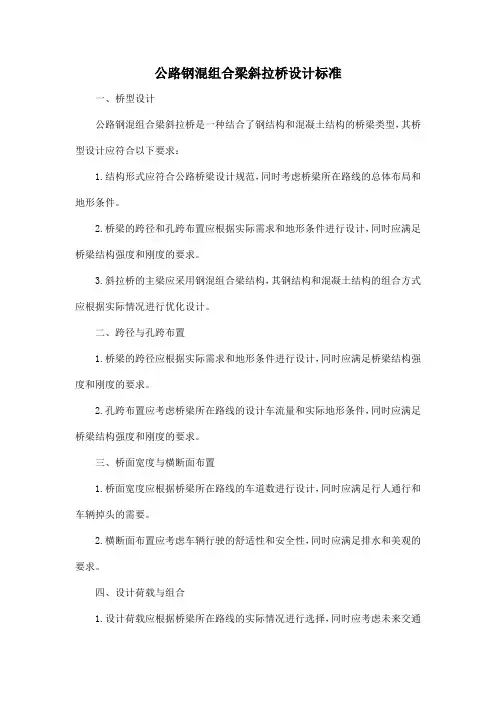

公路钢混组合梁斜拉桥设计标准一、桥型设计公路钢混组合梁斜拉桥是一种结合了钢结构和混凝土结构的桥梁类型，其桥型设计应符合以下要求：1.结构形式应符合公路桥梁设计规范，同时考虑桥梁所在路线的总体布局和地形条件。

2.桥梁的跨径和孔跨布置应根据实际需求和地形条件进行设计，同时应满足桥梁结构强度和刚度的要求。

3.斜拉桥的主梁应采用钢混组合梁结构，其钢结构和混凝土结构的组合方式应根据实际情况进行优化设计。

二、跨径与孔跨布置1.桥梁的跨径应根据实际需求和地形条件进行设计，同时应满足桥梁结构强度和刚度的要求。

2.孔跨布置应考虑桥梁所在路线的设计车流量和实际地形条件，同时应满足桥梁结构强度和刚度的要求。

三、桥面宽度与横断面布置1.桥面宽度应根据桥梁所在路线的车道数进行设计，同时应满足行人通行和车辆掉头的需要。

2.横断面布置应考虑车辆行驶的舒适性和安全性，同时应满足排水和美观的要求。

四、设计荷载与组合1.设计荷载应根据桥梁所在路线的实际情况进行选择，同时应考虑未来交通量增长的需要。

2.荷载组合应考虑多种因素的综合影响，包括车辆、风、地震等自然因素，同时应满足桥梁结构强度和刚度的要求。

五、桥面铺装及防水设计1.桥面铺装材料的选择应根据实际情况进行选择，同时应满足防滑、防水、耐磨等要求。

2.防水设计应考虑桥梁的耐久性和安全性，同时应采用符合要求的防水材料和施工工艺。

六、结构安全等级与使用年限1.结构安全等级应根据桥梁的重要性和使用要求进行划分，同时应满足相关规范的要求。

2.使用年限应根据桥梁的实际需求和规范要求进行设计，同时应考虑未来维护和更新的需要。

七、抗震与抗风设计1.抗震设计应考虑地震烈度和场地条件的影响，同时应采用符合要求的抗震结构和材料。

斜拉桥施工方案斜拉桥施工方案1.4 斜拉桥1.4.1 索塔施工本合同段主塔包括下塔柱、下横梁、中塔柱、上横梁和上塔柱。

施工时共分***个节段进行施工，斜拉桥索塔施工的关键主要是塔柱线型控制、外观质量和上塔柱斜拉索锚固区施工。

根据索塔特点和施工总工期并考虑到各种因素，拟定主塔施工控制工期为***天，并以此制定相应施工措施。

施工材料依靠安装在塔旁塔吊吊运，施工人员利用施工电梯运送。

1.4.1.1 下塔柱施工（工艺框图见表1-1）1.4.1.1.1 下塔柱模板下塔柱高***米，为减少下塔柱模板拼接缝，外模也采用4.5m高度大面板钢模，面板采用5毫米厚优质冷轧钢板，模板背方采用2[36型钢，对拉杆采用锥形螺母拉杆。

模板背楞采用2[10型钢。

模板间连接为M16螺栓连接。

模板设计以刚度控制，面板平整度≤1mm，挠度≤1mm。

1.4.1.1.2 下塔柱钢筋安装钢筋安装顺序为：校正基础预埋筋位置→安装劲性骨架→安装主筋定位框→测校定位框平面位置→安装主筋→安装箍筋及预埋件。

凿毛承台塔肢位置混凝土表面（包括剪力槽），安装首节劲性骨架，劲性骨架除了作为主筋的定位骨架外，还起到稳定模板的作用。

钢筋安装前，在劲性骨架上安装主筋定位框（定位框上已按主筋间距放样并注标识），用直螺纹套筒连接塔柱预埋筋与塔柱主筋，并同时在钢筋定位框上绑扎定位。

以确保塔柱主筋间距位置的准确和各向钢筋平面的平整及顺直，避免由钢筋引起的模板安装障碍。

1.4.1.1.3 混凝土施工混凝土浇筑采用泵送法，混凝土水平运输采用4台罐车运输，混凝土垂直运输采用一台三一牌高压卧泵和一台高压卧泵泵送运输。

混凝土浇筑采用分层法浇注，插入式振捣器振捣。

1）混凝土配合比索塔塔柱混凝土采用泵送工艺施工。

施工前先根据砂石料及水泥质量状况进行配合比试验，试配时按照《普通混凝土配合比设计规程》（JGJ55-96）要求，在施工现场通过计算、试配和调整确定，主要要求如下：（1）水泥采用规定强度及普通水泥，其最大用量不超过550kg/m3。

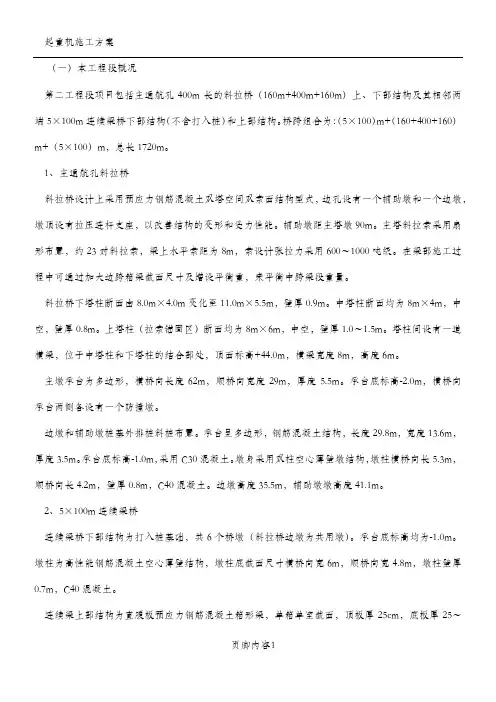

（一）本工程段概况第二工程段项目包括主通航孔400m长的斜拉桥（160m+400m+160m）上、下部结构及其相邻两端5×100m连续梁桥下部结构（不含打入桩）和上部结构。

桥跨组合为：（5×100）m+（160+400+160）m+（5×100）m，总长1720m。

1、主通航孔斜拉桥斜拉桥设计上采用预应力钢筋混凝土双塔空间双索面结构型式，边孔设有一个辅助墩和一个边墩，墩顶设有拉压连杆支座，以改善结构的变形和受力性能。

辅助墩距主塔墩90m。

主塔斜拉索采用扇形布置，约23对斜拉索，梁上水平索距为8m，索设计张拉力采用600～1000吨级。

在梁部施工过程中可通过加大边跨箱梁截面尺寸及增设平衡重，来平衡中跨梁段重量。

斜拉桥下塔柱断面由8.0m×4.0m变化至11.0m×5.5m，壁厚0.9m。

中塔柱断面均为8m×4m，中空，壁厚0.8m。

上塔柱（拉索锚固区）断面均为8m×6m，中空，壁厚1.0～1.5m。

塔柱间设有一道横梁，位于中塔柱和下塔柱的结合部处，顶面标高+44.0m，横梁宽度8m，高度6m。

主墩承台为多边形，横桥向长度62m，顺桥向宽度29m，厚度5.5m。

承台底标高-2.0m，横桥向承台两侧各设有一个防撞墩。

边墩和辅助墩桩基外排桩斜桩布置。

承台呈多边形，钢筋混凝土结构，长度29.8m，宽度13.6m，厚度3.5m。

承台底标高-1.0m，采用C30混凝土。

墩身采用双柱空心薄壁墩结构，墩柱横桥向长5.3m，顺桥向长4.2m，壁厚0.8m，C40混凝土。

边墩高度35.5m，辅助墩墩高度41.1m。

2、5×100m连续梁桥连续梁桥下部结构为打入桩基础，共6个桥墩（斜拉桥边墩为共用墩）。

承台底标高均为-1.0m。

墩柱为高性能钢筋混凝土空心薄壁结构，墩柱底截面尺寸横桥向宽6m，顺桥向宽4.8m，墩柱壁厚0.7m，C40混凝土。

斜拉桥施工施工方案.docx 范本一：斜拉桥施工施工方案1. 施工准备1.1 施工区域划定1.1.1 划定施工区域的范围1.1.2 安装标志牌及警示灯1.1.3 施工现场临时设施搭建2. 地基处理2.1 地质勘察及分析2.2 地基处理方法选择2.3 地基处理施工措施2.3.1 土方开挖与回填2.3.2 地基加固与加固材料选择3. 桥墩施工3.1 桥墩基础施工3.1.1 基础造型及尺寸要求3.1.2 桥墩基础施工方法及工艺流程3.1.3 钢筋混凝土浇筑3.2 桥墩主体施工3.2.1 桥墩主体施工工艺3.2.2 桥墩防腐处理4. 梁段制造与架设4.1 梁段制造4.1.1 梁段制造设计要求4.1.2 钢筋混凝土梁段制作工艺4.1.3 梁段质量检验4.2 梁段架设4.2.1 架设设备及工艺流程4.2.2 调整预应力4.2.3 梁段防腐处理5. 斜拉索系统安装5.1 斜拉索系统设计5.1.1 斜拉索系统参数计算5.1.2 斜拉索系统材料选择5.2 斜拉索系统安装工艺5.2.1 斜拉索吊装5.2.2 斜拉索张拉5.2.3 斜拉索锚固6. 桥面铺装6.1 铺装材料选择6.2 铺装施工工艺6.2.1 基层处理6.2.2 现浇混凝土铺装6.2.3 铺装质量检验7. 文档结尾内容附件：桥梁设计图纸、施工专用设备清单、施工人员名单等相关附件。

法律名词及注释：1. 施工区域划定：根据相关法律法规和施工要求，将施工场地划定的一定范围内，为施工方便进行施工活动并确保施工的安全进行。

2. 地基处理：指对斜拉桥基础的土地进行处理，确保地基具备足够的承载能力和稳定性。

3. 桥墩施工：斜拉桥的支撑结构，用来传递桥面和梁段荷载至地基，需要进行施工和加固。

4. 梁段制造与架设：施工中制作和安装在桥墩上的梁段，梁段是桥面与桥墩之间的支撑物，需要经过精确制作和安装。

5. 斜拉索系统安装：对斜拉桥进行张拉调整，确保桥面结构的稳定和建筑的安全性。

一、工程概况本工程为某城市新建的一座斜拉桥，位于城市中心区域，全长500米，主跨180米，主塔采用双柱式结构，主梁采用预应力混凝土结构。

为确保工程质量和施工安全，特制定本专项施工方案。

二、施工组织1. 施工单位：某建筑工程有限公司2. 施工队伍：由具有丰富斜拉桥施工经验的工程师、技术人员和施工人员组成。

3. 施工设备：混凝土搅拌车、泵车、塔吊、施工电梯、施工平台等。

三、施工工艺1. 桥墩施工（1）基础开挖：采用人工挖掘机进行基础开挖，确保基础尺寸符合设计要求。

（2）基础浇筑：采用C30混凝土进行基础浇筑，确保基础强度满足设计要求。

（3）桥墩施工：采用模板施工，分节浇筑，确保桥墩垂直度和尺寸符合设计要求。

2. 主塔施工（1）基础施工：采用人工挖掘机进行基础开挖，确保基础尺寸符合设计要求。

（2）基础浇筑：采用C30混凝土进行基础浇筑，确保基础强度满足设计要求。

（3）塔柱施工：采用爬模施工，分节浇筑，确保塔柱垂直度和尺寸符合设计要求。

（4）横梁施工：采用支架施工，分节浇筑，确保横梁尺寸和强度符合设计要求。

3. 主梁施工（1）支架施工：采用满堂支架施工，确保支架强度、刚度和稳定性。

（2）模板施工：采用定型钢模板，确保模板尺寸和刚度满足设计要求。

（3）混凝土浇筑：采用泵车进行混凝土浇筑，确保混凝土密实度。

4. 斜拉索施工（1）锚具安装：采用机械安装，确保锚具安装精度。

（2）斜拉索张拉：采用液压张拉机进行张拉，确保张拉力符合设计要求。

（3）斜拉索防护：采用防腐涂料进行防护，确保斜拉索使用寿命。

四、施工进度1. 施工准备阶段：1个月2. 桥墩施工阶段：3个月3. 主塔施工阶段：5个月4. 主梁施工阶段：4个月5. 斜拉索施工阶段：1个月6. 验收阶段：1个月总计：15个月五、质量保证措施1. 严格遵循设计文件、施工规范和质量标准，确保工程质量。

2. 加强施工过程中的质量监控，确保施工质量。

3. 对施工人员进行专业培训，提高施工技能。

1.1.1.1斜拉桥施工本标段增江特大桥主桥采用一联(48+84+260+84+48）m混凝土斜拉桥跨越，桥址位于增城市石滩镇，本段主要为跨越增江而设。

桥址处增江河面宽约240m，水深约10m，河底标高约-8.0～-9.0m。

主桥结构形式为(48+84+260+84+48）m 混凝土斜拉桥。

桥塔采用爬模法施工。

加劲梁采用节段预制悬拼法施工，首先在桥塔支座处支架上由0号段向两端拼装混凝土主梁至4号段，然后安装桥面吊机并初张拉相应斜拉索，再从两主塔向跨中对称拼装主梁，同步张拉斜拉索，其中次边跨及边跨方向采用支架法拼装，中跨方向采用桥面吊机悬臂拼装法拼装，次边跨及边跨方向支架法拼装需超前中跨桥面吊机悬臂拼装法拼装1-2个节段以上，最后在跨中合龙，成桥。

1.1.1.1.1斜拉桥主塔施工(1)主塔简介桥塔采用倒花瓶形索塔，塔总高100m，桥面以上塔高为74.5m，桥面以下塔高25.5m，采用矩形空心截面。

塔柱纵桥向宽由塔顶的6.5m渐变至塔底的8m，上塔柱和中塔柱截面横桥向宽4.5m，下塔柱横桥向宽由4.5m增加至6m。

塔柱采用单箱单室混凝土截面，顺桥面的壁厚为120～150cm，横桥面的壁厚为90～170cm。

(2)主塔总体施工方案1)塔柱主塔采用爬模法施工，人员及小型物料提升采用施工电梯，其它物料提升采用塔式起重机。

2)横梁横梁根据下方高度不同分别采用落地式支架法及塔柱预埋牛腿支架法施工。

3)钢锚箱钢锚箱采用工厂化预制，运至现场后现场组拼，现场组拼后利用下河码头装船运至主塔处采用塔式起重机提升安装。

4)施工塔吊和电梯布置根据塔柱的高度、结构形式和后续斜拉索的安装施工，塔柱施工布置如下：在塔柱下游各安装一台自升式塔式吊机，作为主塔施工的起重设备。

塔柱的上下游各布置一部斜电梯，两部斜电梯跟随中、上塔柱的施工进度而接高，方便中、上塔柱施工人员上下之用。

(3)主塔施工步骤1)第一步：下塔柱A.安装塔吊。

B.立模浇筑塔座和下塔柱底节混凝土，养生。

第一章工程概况1.1、工程项目简介**长江公路大桥起始于江北岸合安高速公路**接线处，穿越**市区，在**市东门汽车轮渡处跨越长江天堑及南北岸部分区域，终点与318国道新改建路线相交，全长5.9km。

该项目已由国家计委以计基础[2001]1186号文批准建设。

**长江公路大桥的主桥施工标段划分为A标（北）和B标（南）。

A标段起止桩号为K20+118.5～K20+638.5全长520m，.1.1.1 结构布置**长江公路大桥主桥为50+215+510+215+50米五跨双塔双索面钢箱梁斜拉桥，全长1040m。

主桥采用全焊扁平流线形封闭钢箱梁，倒Y型双塔，空间双索面扇形钢绞线斜拉索。

钢箱梁采用主梁梁高3.0m（桥中心线处），梁上索距15m型式。

斜拉索每个索面16对斜拉索，在梁上锚固标准间距为15m，在塔上锚固间距为2.0~2.5m，与索塔的连接采用钢箱式锚固，与主梁的连接采用锚箱式锚固。

斜拉索在塔上张拉。

索塔采用钢筋砼倒Y形形式，锚索区上塔柱为单箱双室整体多边形截面，塔体空心结构。

索塔总高179.126m，桥面以上塔高与主跨比为0.2695。

主桥两座索塔均采用双壁钢围堰大直径钻孔状复合基础，双壁钢围堰外径32m，内径29m，壁厚1.5米。

钢围堰高度A标为51.0m。

承台为直径29m的圆形承台，高6.0m。

承台顶面高程-3.25m。

承台下为18根直径3.0m的大直径钻孔灌注桩，呈梅花形排列，桩间中心距为6.0m。

封底采用水下C25号砼厚7.0m。

主桥边跨及辅助跨处各设一个辅助墩和一个过渡墩，其中辅助墩为双柱式实心结构，基础为8根直径3m的大直径钻孔灌注桩；过渡墩为分离式实体结构，基础为4根直径2m的钻孔灌注桩。

1.1.2 主要技术标准桥梁等级：四车道高速公路特大桥设计行车速度：100km/h桥面宽度：31.2m，四车道桥面标准宽度26.0 m，中间设2.0m宽中央分隔带，两边各设0.5m防撞护栏。

主桥斜拉桥两边增设锚索及检修宽度。

斜拉桥钢结构施工方案1. 引言斜拉桥是一种桥梁结构形式，具有优良的抗风性能和美观的外观，逐渐在世界各地得到广泛应用。

钢结构是斜拉桥常用的结构材料，因其高强度、轻量化和容易加工的特点，适用于大跨度和重载桥梁。

本文将详细介绍斜拉桥钢结构施工方案，包括基础施工、主梁制造与安装、斜拉索制作与张拉、主塔制作与安装等内容。

2. 基础施工斜拉桥的基础是确保整个桥梁结构牢固稳定的关键。

在进行基础施工前，需要进行地质勘察，确定地基承载力和地下水位等信息。

基础施工包括地基开挖、地基处理、桩基施工等步骤。

地基开挖要求精确控制尺寸和坡度，以确保桥梁的水平度和纵向坡度符合设计要求。

地基处理包括填土加固和地基加固等工序，以提高地基承载力。

桩基施工是为了增加地基的稳定性和承载力，一般采用钢管桩或钢筋混凝土桩。

3. 主梁制造与安装主梁是斜拉桥的重要组成部分，承载车辆和行人的重量。

主梁制造一般在工厂进行，包括钢板切割、焊接、锯齿板制作等工序。

制造过程中要严格控制材料的质量和尺寸，确保主梁的强度和稳定性。

主梁安装是将制造好的主梁运输到现场，并进行合理的安装。

安装过程中，需要使用起重机械将主梁吊装到预定位置，并进行准确定位和固定。

同时，要进行力学稳定性分析和施工安全评估，确保主梁在使用过程中的稳定性和安全性。

4. 斜拉索制作与张拉斜拉桥的特点之一是采用斜拉索来支撑主梁和分担荷载。

斜拉索的制作是在工厂进行的，一般采用高强度的钢丝绳或钢缆。

制作时要按照设计要求进行弯曲、锚固和张拉等操作。

斜拉索的张拉是在主塔和主梁之间进行的。

张拉前需要进行预应力计算和调整，以保证斜拉索的力学性能。

张拉过程中要进行力和位移的监测，确保斜拉索的张拉力和位置满足设计要求。

5. 主塔制作与安装主塔是斜拉桥的支撑结构，用于承受主梁和斜拉索的力。

主塔的制作一般在工厂进行，包括钢管切割、焊接、喷涂等工序，以保证主塔的强度和稳定性。

主塔安装是将制作好的主塔运输到现场，并进行合理的安装。

一座新型钢管砼斜拉桥的总体设计随着城市化进程的加快和交通运输需求的增大，斜拉桥逐渐成为现代城市交通建设中的重要组成部分。

新型钢管砼斜拉桥作为斜拉桥的一种，具有结构合理、施工方便、造型美观等优点，受到了广泛关注和应用。

本文将就一座新型钢管砼斜拉桥的总体设计进行详细阐述。

一、方案选取首先，设计者需要确定新型钢管砼斜拉桥的主要方案，包括桥梁整体结构形式、跨径大小、桥梁荷载等。

在确定方案时，需要充分考虑桥梁所处的环境条件、设计要求和施工工艺等因素，以保证桥梁的安全性和经济性。

二、结构设计新型钢管砼斜拉桥的结构设计主要包括桥梁梁面、斜索和桥塔等部分。

在设计过程中，需要合理确定梁面和斜索的截面尺寸、材质和配筋等参数，保证其满足承载能力和刚度要求。

同时，还需要设计桥塔的形式和尺寸，以确保其稳定性和承载能力。

三、荷载计算在完成结构设计后，需要进行荷载计算，确定桥梁在使用阶段的受力情况。

荷载计算包括静态荷载和动态荷载，需要综合考虑桥梁的自重、活载、温度变化等因素，确定桥梁的受力状态和安全系数。

四、分析仿真为了验证设计方案的合理性和安全性，设计者需要进行结构分析和仿真计算。

通过有限元分析等方法，可以对新型钢管砼斜拉桥的受力性能和变形情况进行详细计算和分析，为结构优化和施工提供参考。

五、施工管理在设计阶段完成后，还需要进行施工管理工作。

设计者需要与施工单位密切配合，监督施工过程中的质量和安全，确保桥梁按照设计要求和标准建造，最终实现设计效果。

总之，一座新型钢管砼斜拉桥的总体设计是一个复杂而系统的过程，需要设计者充分考虑结构合理性、施工可行性和安全性等因素，以实现桥梁的良好性能和使用效果。

希望设计者在设计过程中，能够认真思考，细致操作，为城市的交通建设贡献自己的一份力量。

目录第一章编制依据及原则.................................................................................. - 1 - 1.1编制依据 ........................................................................................................ - 1 - 1.2编制原则 ........................................................................................................ - 1 - 第二章工程概况 ............................................................................................... - 2 - 2.1工程简介 ........................................................................................................ - 2 - 2.2桥型概况 ........................................................................................................ - 2 - 2.3地质、水文、气候条件 ............................................................................. - 6 - 2.4 主要技术标准.............................................................................................. - 9 - 2.5主要工程数量表......................................................................................... - 12 - 第三章施工部署 ............................................................................................. - 14 - 3.1组织机构 ...................................................................................................... - 14 - 3.2施工场地布置、大临设施布置.............................................................. - 15 - 3.3人员、材料、设备配备 ........................................................................... - 16 - 3.4施工准备 ...................................................................................................... - 17 - 3.5总体施工进度计划 .................................................................................... - 18 - 第四章测量控制 ............................................................................................. - 20 - 4.1施工测量的组织......................................................................................... - 20 - 4.2测量设备的配备与管理 ........................................................................... - 20 - 4.3控制测量 ...................................................................................................... - 20 - 4.4施工图审核.................................................................................................. - 21 - 4.5施工测量放线 ............................................................................................. - 21 - 4.6变形测量 ...................................................................................................... - 22 -4.8施工测量的质量保证措施....................................................................... - 23 - 第四章工程特点、工程重点及难点 ......................................................... - 24 - 4.1工程特点 ...................................................................................................... - 24 - 4.2工程重点及难点......................................................................................... - 25 - 第五章总体施工方案 .................................................................................... - 26 -5.1方案概述 ...................................................................................................... - 26 - 5.2施工步骤 ...................................................................................................... - 26 - 第六章主要工程项目施工方案、方法与技术措施............................... - 31 -6.1路基施工 ...................................................................................................... - 31 - 6.2桩基施工 ...................................................................................................... - 34 - 6.3承台施工 ...................................................................................................... - 44 - 6.4墩柱施工 ...................................................................................................... - 61 - 6.5主梁施工 ...................................................................................................... - 65 - 6.6主塔塔柱施工 ............................................................................................. - 75 - 6.7斜拉索施工.................................................................................................. - 82 - 6.8附属工程 ...................................................................................................... - 88 - 6.9监控方案 ...................................................................................................... - 95 - 第七章冬、雨期施工及应急预案........................................................... - 109 -7.1冬期施工措施 .......................................................................................... - 109 - 7.2雨季施工措施 .......................................................................................... - 111 - 7.3其它不良条件下施工保证措施........................................................... - 113 - 第八章工期目标及保证措施.................................................................... - 114 -8.1工期保证措施 .......................................................................................... - 114 -8.3人员的保证............................................................................................... - 115 - 8.4技术保证措施 .......................................................................................... - 115 - 8.5施工设备和材料的保证 ........................................................................ - 116 - 第九章质量保证体系 ................................................................................. - 117 - 9.1建立质量管理体系 ................................................................................. - 117 - 9.2质量保证措施 .......................................................................................... - 118 - 9.3监控测量体系 .......................................................................................... - 119 - 9.4试验检测体系 .......................................................................................... - 119 - 9.5“三检”质检体系........................................................................................ - 120 - 第十章安全保证措施 ................................................................................. - 120 - 10.1安全目标................................................................................................. - 120 - 10.2保证体系及职责 ................................................................................... - 121 - 10.3安全保证制度........................................................................................ - 122 - 10.4安全保证措施........................................................................................ - 125 - 第十一章文明施工保证措施.................................................................... - 128 - 11.1文明施工目标........................................................................................ - 128 - 11.2文明施工措施........................................................................................ - 128 - 第十二章施工现场环保及水保措施 ...................................................... - 131 - 12.1环保及水保目标 ................................................................................... - 131 - 12.2生态环境防护措施............................................................................... - 132 - 12.3大气环境保护措施............................................................................... - 133 - 12.4固体废弃物处理措施 .......................................................................... - 133 - 12.5降低噪音的环境保护措施.................................................................. - 134 -第十三章职业健康安全保障措施........................................................... - 134 - 13.1管理目标................................................................................................. - 134 - 13.2管理体系................................................................................................. - 134 - 13.3法律法规识别........................................................................................ - 134 - 13.4识别职业健康危险源 .......................................................................... - 135 - 13.5职业健康安全保障措施...................................................................... - 135 - 附表一：拟投入本标段的主要施工设备表 ........................................... - 137 - 附表二：拟配备本标段的试验和检测仪器设备表.............................. - 139 - 附表三：劳动力计划表............................................................................... - 143 - 附表四：计划开、竣工日期和施工进度网络图 .................................. - 144 - 附表五-1：施工总平面图........................................................................... - 146 - 附表五-2：主桥立面示意图...................................................................... - 147 - 附表六：临时用地表.................................................................................... - 149 -第一章编制依据及原则1.1编制依据1.1.1六合新城龙池路跨滁河大桥及连接线工程(主桥、引桥、连接线及附属)工程施工设计图纸及设计说明。

一、工程概况本项目为某高速公路上的斜拉桥，主桥采用双塔双索面斜拉桥形式，主跨为180米，边跨为45米，桥面宽度为28米。

斜拉桥设计采用C50混凝土和Q345钢材，主梁采用预应力混凝土连续梁，桥塔采用H型钢混凝土结构。

施工工期为12个月。

二、施工组织与管理1. 施工组织机构（1）项目经理部：负责整个项目的施工组织、协调、指挥和监督。

（2）技术部：负责施工技术方案的编制、审核、实施和总结。

（3）质量保证部：负责施工过程中的质量控制，确保工程质量达到设计要求。

（4）安全环保部：负责施工过程中的安全管理和环保工作。

2. 施工管理措施（1）施工进度管理：制定详细的施工进度计划，确保各工序按计划进行。

（2）质量管理：严格执行国家有关质量标准，加强原材料、施工工艺和施工过程的控制。

（3）安全管理：加强施工现场安全管理，确保施工人员的人身安全和设备安全。

（4）环保管理：加强施工现场环保工作，减少对环境的影响。

三、施工技术方案1. 施工顺序（1）基础施工：先进行桥墩基础施工，包括桩基础、承台等。

（2）桥墩施工：在基础施工完成后，进行桥墩施工，包括墩身、墩帽等。

（3）主梁施工：在桥墩施工完成后，进行主梁施工，包括预应力张拉、混凝土浇筑等。

（4）桥塔施工：在主梁施工完成后，进行桥塔施工，包括塔柱、塔帽等。

（5）斜拉索施工：在桥塔施工完成后，进行斜拉索施工，包括斜拉索安装、锚具安装等。

（6）桥面系施工：在斜拉索施工完成后，进行桥面系施工，包括桥面铺装、伸缩缝安装等。

2. 施工工艺（1）基础施工：采用钻孔桩基础，施工过程中严格控制桩位、桩长、桩径等参数。

（2）桥墩施工：采用模板施工，确保墩身垂直度、墩帽尺寸等符合设计要求。

（3）主梁施工：采用预应力混凝土连续梁施工，严格控制张拉应力、混凝土浇筑质量等。

（4）桥塔施工：采用钢模板施工，确保塔柱垂直度、塔帽尺寸等符合设计要求。

（5）斜拉索施工：采用锚具安装、斜拉索安装等工艺，确保斜拉索安装质量。

斜拉桥主梁施工方案设计一、施工背景斜拉桥作为一种现代化的桥梁结构形式，在城市建设中被广泛采用。

其独特的设计和美观的外观给城市增添了独特的景观效果。

斜拉桥主梁是斜拉桥结构中最重要的组成部分，承担着支撑桥面荷载、传递荷载至桥墩和抵抗外力的作用。

因此，斜拉桥主梁的施工方案设计至关重要。

二、斜拉桥主梁施工方案设计要点1. 材料选择斜拉桥主梁一般采用钢筋混凝土或钢结构材料。

在材料的选择上需要考虑到桥梁的跨度、荷载以及建设周期等因素。

根据具体情况，可以选择合适的材料进行施工。

2. 施工工艺斜拉桥主梁的施工工艺需要合理安排，保证施工进度，并确保施工过程中质量的控制。

首先需要进行桥梁模板的搭设，然后进行钢筋的布置和浇筑混凝土。

最后，根据具体情况进行后续的施工工艺，如加固处理等。

3. 施工设备和工具斜拉桥主梁的施工需要使用一系列的设备和工具。

常用的设备包括起重机、混凝土搅拌机、模板等。

工具方面需要使用钢筋剪、扳手、电钻等。

施工设备和工具的选择应根据具体情况进行合理搭配和决策。

4. 安全措施在斜拉桥主梁的施工过程中，安全是首要考虑的因素。

施工现场需要设置安全警示标志，安排专人负责施工现场的安全工作，并使用必要的安全设施，如安全网、安全带等，保证施工过程中的安全。

三、施工方案设计步骤1. 方案设计的前期准备在进行斜拉桥主梁的施工方案设计时，首先需要进行前期准备工作。

包括对施工现场的勘察和测量，了解周边环境和地质条件；同时，需要进行相关的技术资料收集和文献研究，对施工过程中可能出现的问题进行分析。

2. 施工形式的确定根据桥梁的具体情况，确定施工的形式。

斜拉桥主梁的施工形式有多种选择，如整体吊装、分段拼装等。

根据桥梁的跨度、施工条件和技术水平等因素，选择合适的施工形式。

3. 施工工艺的确定根据施工形式，确定相应的施工工艺。

包括模板的搭设、钢筋的布置、混凝土的浇筑等。

根据桥梁的具体情况和要求，制定合理的施工工艺。

4. 施工计划的制定根据施工工艺和施工进度，制定详细的施工计划。

斜拉桥制作方法
斜拉桥是一种悬索桥的一种，它采用了悬挂在其中的主索和斜向索的结构，使得桥面更加稳固，更能承受重量。

下面介绍斜拉桥的制作方法。

1. 确定桥梁的规模和设计方案。

根据要建造的地点和需要跨越的长度，确定斜拉桥的大小。

然后根据设计方案，计算出所需的材料和工具。

2. 制作主索。

主索是斜拉桥最重要的部分，它要承受整座桥的重量。

主索可以用钢缆或钢筋混凝土制成。

首先将钢缆或钢筋混凝土成型，在其中添加适量的钢筋和钢丝，以增强其强度和稳定性。

然后将主索固定在两端的支架上。

3. 制作斜向索。

斜向索是在主索和桥面之间的悬挂物，它的角度和长度可以根据设计方案进行调整。

斜向索通常是由钢缆或钢筋混凝土制成。

将斜向索固定在主索上，并将另一端固定在桥面上。

4. 桥面的制作。

桥面通常由混凝土或钢板制成。

如果使用混凝土，则需要铺设钢筋，并倒入混凝土，然后等待其凝固。

如果使用钢板，则需要将钢板切割成所需的大小，并将其固定在桥面支架上。

5. 安装桥面和护栏。

将桥面和护栏固定在斜向索上，以确保整座桥的稳定性和安全性。

以上就是斜拉桥的制作方法。

在制作过程中需要注意材料的选择和加强桥面的稳定性和安全性。

制作完成后，需要进行充分的测试和检验，以确保其质量和可用性。

（一）本工程段概况第二工程段项目包括主通航孔400m长的斜拉桥（160m+400m+160m）上、下部结构及其相邻两端5×100m连续梁桥下部结构(不含打入桩）和上部结构。

桥跨组合为：（5×100）m+（160+400+160）m+(5×100）m,总长1720m。

1、主通航孔斜拉桥斜拉桥设计上采用预应力钢筋混凝土双塔空间双索面结构型式，边孔设有一个辅助墩和一个边墩,墩顶设有拉压连杆支座,以改善结构的变形和受力性能。

辅助墩距主塔墩90m。

主塔斜拉索采用扇形布置，约23对斜拉索，梁上水平索距为8m，索设计张拉力采用600～1000吨级。

在梁部施工过程中可通过加大边跨箱梁截面尺寸及增设平衡重，来平衡中跨梁段重量。

斜拉桥下塔柱断面由8。

0m×4.0m变化至11.0m×5.5m，壁厚0.9m。

中塔柱断面均为8m×4m，中空，壁厚0。

8m.上塔柱（拉索锚固区）断面均为8m×6m,中空，壁厚1。

0～1。

5m。

塔柱间设有一道横梁,位于中塔柱和下塔柱的结合部处，顶面标高+44.0m，横梁宽度8m，高度6m。

主墩承台为多边形，横桥向长度62m，顺桥向宽度29m，厚度5.5m。

承台底标高-2。

0m，横桥向承台两侧各设有一个防撞墩。

边墩和辅助墩桩基外排桩斜桩布置.承台呈多边形,钢筋混凝土结构，长度29.8m,宽度13.6m，厚度3.5m。

承台底标高—1。

0m,采用C30混凝土。

墩身采用双柱空心薄壁墩结构,墩柱横桥向长5.3m，顺桥向长4。

2m,壁厚0。

8m，C40混凝土。

边墩高度35。

5m，辅助墩墩高度41.1m.2、5×100m连续梁桥连续梁桥下部结构为打入桩基础，共6个桥墩（斜拉桥边墩为共用墩）.承台底标高均为—1。

0m。

墩柱为高性能钢筋混凝土空心薄壁结构，墩柱底截面尺寸横桥向宽6m,顺桥向宽4.8m，墩柱壁厚0。

7m，C40混凝土.连续梁上部结构为直腹板预应力钢筋混凝土箱形梁,单箱单室截面，顶板厚25cm,底板厚25~80cm，腹板厚40~85cm。
