电力系统故障分析的基本知识

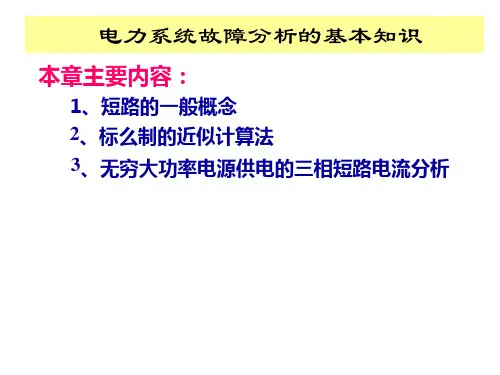

电⼒系统故障分析的基本知识1 电⼒系统故障分析的基本知识1.1 电⼒系统故障分析概述⼀、概念简介短路：电⼒系统故障的基本形式。

短路故障（横向故障）：电⼒系统正常运⾏情况以外的相与相之间或相与地（或中性线）之间的连接。

短路类型：4种。

最多的短路类型：单相短路对称短路（三相短路）、⾮对称短路（其余三种短路类型）。

断线故障（⾮全相运⾏、纵向故障）：⼀相断线、⼆相断线。

不对称故障：⾮对称短路、断线故障简单、复杂故障：简单故障指系统中仅有⼀处短路或断线故障；复杂故障指系统中不同地点同时发⽣不对称故障。

⼆、短路原因、危害原因：客观（绝缘破坏：架空线绝缘⼦表⾯放电，⼤风、冰雹、台风）、主观（误操作）。

危害：短路电流⼤（热效应、电动效应）、故障点附件电压下降、功率不平衡失去稳定、不对称故障产⽣不平衡磁通影响通信线路。

解决措施：继电保护快速隔离、⾃动重合闸、串联电抗器等三、短路计算重要性电⽹三⼤计算之⼀。

电⽓设备选型、继电保护整定、确定限制短路电流措施。

四、短路计算的基本步骤1) 制定电⼒系统故障时的等效⽹络；2) ⽹络化简；3) 对短路暂态过程进⾏实⽤计算。

1.2 标⼳制⼀、标⼳制概念故障计算中采⽤标⼳值（相对值）表⽰，数值简明、运算简单、易于分析。

⼆、基准选取三相电路系统基准值可任意，⼀般：位的物理量）基准值（与有名值同单量）有名值（有单位的物理标⼳值（相对值）＝频率、⾓速度、时间的基准值三、基准值改变时标⼳值的换算B B B B B B B B B B B 2B 4 S ()U ()()() S , U 2 S U S BBB B MVA KV I KA Z I I U I Z S Ω===个基准值参数：、、、满⾜关系：则任意选定其中个基准参数即可。

电⽹中⼀般选定：、则：注意：标⼳值之******S =U ,=Z I U I ))(())(( ))((X B N )*(22)*(22)*(*(B)NB B N N N BB N N B B N N N I I U U X S S U U X U S S U X X ==→＝为基准）下标为基准折算（下标电抗电⾓速度倒数）时间：同步电⾓速度）⾓速度：额定频率）频率：(1(2 (f f N sB N s B B t f ωπωω==== ))((100(%)X )())((100(%)X )( *(B)R 22T*(B)NBB N R BBN N s I I U U U U S S U U ＝：电抗百分数转换电抗器电抗标⼳值＝：短路电压百分数转换变压器电抗标⼳值上式直接转换即可发电机电抗标⼳值：四、变压器联系的不同电压等级⽹络中各元件参数标⼳值的计算原则：选定某个归算电压等级，对其它电压等级的参数⽤联系变压器变⽐进⾏归算。

电力系统故障分析1 故障基础知识电力系统的故障一般分为简单故障和各种复杂故障。

简单故障是指电力系统正常运行时某一处发生短路或断线故障的情况，其又可分为短路故障（横向故障）和断线故障（纵向故障），而复杂故障则是指两个或两个以上简单故障的组合。

短路故障有4种类型：三相短路（(3)K ）、两相短路（(2)K ）、单相接地短路（(1)K ）和两相短路接地（(1.1)K ）；断线故障分为一相断线和两相断线。

其中发生单相接地短路故障的概率最高，占65%。

在本次设计中，对这六种故障都进行了建模仿真，由于单相接地短路故障发生的几率最高，因此本文将该故障作为典型例子来分析建模仿真过程。

2 单相短路接地故障分析假设系统短路前空载，短路模拟图如图1所示。

图1 单相接地短路当系统中的f 点发生单相（A 相）直接短路接地故障时，其短路点的边界条件为A 相在短路点f 的对地电压为零，B 相和C 相从短路点流出的电流为零，即：00fA fB fC U I I ===将式子（1）转换成各个序分量之间的关系。

对于0fA U =，有如下关系：(1)(2)(0)0fA fA fA fA U U U U =++=根据0fB fC I I ==可以得出：2(1)2(2)(0)11110331110fA fA fA fA fA fA fA I I aa I I aa I I I ⎡⎤⎡⎤⎡⎤⎡⎤⎢⎥⎢⎥⎢⎥⎢⎥==⎢⎥⎢⎥⎢⎥⎢⎥⎢⎥⎢⎥⎢⎥⎢⎥⎣⎦⎣⎦⎢⎥⎢⎥⎣⎦⎣⎦于是，单相短路接地时，用序分量表示的边界条件为：(1)(2)(0)(1)(2)(0)0fA fA fA fA fA fA fA U U U U I I I ⎧=++=⎪⎨==⎪⎩(1) (2) (3)由边界条件组成复合序网（复合序网是指在短路端口按照用序分量表示的边界条件，将正序、负序和零序三个序网相互连接而成的等值网络）从A 相短路接地的序分量边界条件式（3）可见，它相当于三序序网的端头进行串联，如图2所示图2 单相接地短路复合序网复合序网直观地表达了不对称短路故障的地点和类型，对复合序网进行分析计算，可以解出短路点处的各序电压，电流分量，如下：（1）电流分量序电流分量为 ： 00(1)(2)(0)(1)(2)(0)fA fA fA fA fA U U I I I Z Z Z Z ∑∑∑====++∑ 三相电流为：(1)033/0fA fA fA fB fC I I U Z I I ⎧==∑⎪⎨==⎪⎩（2）电压分量序电压分量为：(1)(1)(1)(2)(0)00(2)(2)0(0)(0)0()/fA fA fA fA fA fA fA fA U U I Z U Z Z Z Z U U ZZ U U Z∑∑∑∑∑⎧⎡⎤=-=+∑⎪⎣⎦⎪⎪=-⎨∑⎪⎪=-⎪∑⎩三相电压为：(4) (5) (6) ()()()()(1)(2)(0)222(1)(2)(0)(2)(2)(1)22(1)(2)(0)(2)(2)(1)11fA fA fA fA fB fA fA fA fA fC fA fA fA fA U U U U U a U aU U a a Z a Z I U aU a U U a a Z a Z I ∑∑∑∑⎧=++=⎪⎪⎡⎤=++=-+-⎨⎣⎦⎪⎡⎤⎪=++=-+-⎣⎦⎩(7)。

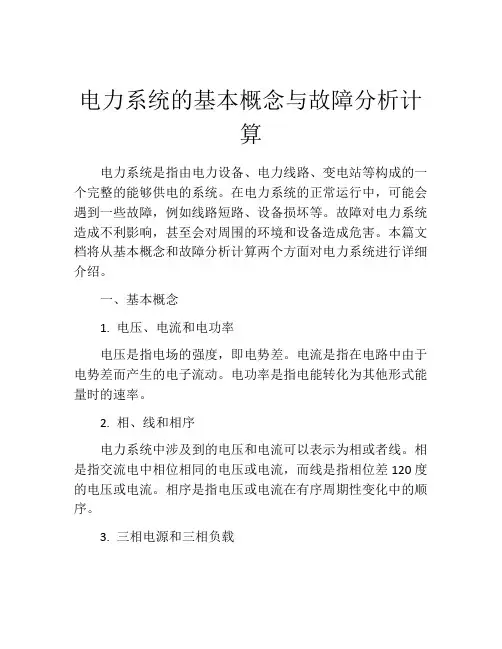

电力系统的基本概念与故障分析计算电力系统是指由电力设备、电力线路、变电站等构成的一个完整的能够供电的系统。

在电力系统的正常运行中，可能会遇到一些故障，例如线路短路、设备损坏等。

故障对电力系统造成不利影响，甚至会对周围的环境和设备造成危害。

本篇文档将从基本概念和故障分析计算两个方面对电力系统进行详细介绍。

一、基本概念1. 电压、电流和电功率电压是指电场的强度，即电势差。

电流是指在电路中由于电势差而产生的电子流动。

电功率是指电能转化为其他形式能量时的速率。

2. 相、线和相序电力系统中涉及到的电压和电流可以表示为相或者线。

相是指交流电中相位相同的电压或电流，而线是指相位差120度的电压或电流。

相序是指电压或电流在有序周期性变化中的顺序。

3. 三相电源和三相负载电力系统中常用的是三相电源和三相负载。

三相电源是指三个相位交替生成的电源。

三相负载是指三个相位各自接受电源供电，并提供相应的电动力。

4. 电路拓扑电力系统中的电路可通过图形表示，这就是电路拓扑。

通过拓扑图能够清晰地理解电力系统的电路结构，更好地进行故障分析和计算。

二、故障分析计算1. 线路短路线路短路是电力系统中最常见的故障之一。

短路通常是由于电线分离或电器故障造成的，在故障发生时，电流会变得很大，这可能会导致设备损坏或起火。

短路的计算方法通常涉及到电流计算和电路阻抗的计算。

2. 过电压过电压是指电压突然升高或降低，可能是因为设备损坏或电源开关过程中反冲电压引起的。

过电压可能会导致设备损坏或短路。

3. 电力系统稳定性电力系统稳定性是指电网正常运行的能力。

当电力系统发生故障时，系统可能会失去稳定性，导致断电或更严重的事故。

电力系统的稳定性计算需要考虑各种电路和负载情况，并根据计算结果调整电压和频率。

总之，电力系统是一个重要的能源供给系统，在正常运行中需要注意安全和可靠性。

在故障分析和计算中，需要遵循严格的规范和标准，确保对电力系统的分析结果准确有效。

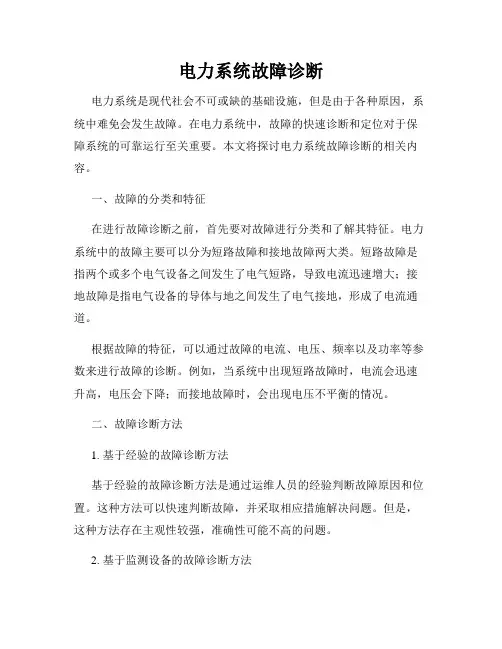

电力系统故障诊断电力系统是现代社会不可或缺的基础设施，但是由于各种原因，系统中难免会发生故障。

在电力系统中，故障的快速诊断和定位对于保障系统的可靠运行至关重要。

本文将探讨电力系统故障诊断的相关内容。

一、故障的分类和特征在进行故障诊断之前，首先要对故障进行分类和了解其特征。

电力系统中的故障主要可以分为短路故障和接地故障两大类。

短路故障是指两个或多个电气设备之间发生了电气短路，导致电流迅速增大；接地故障是指电气设备的导体与地之间发生了电气接地，形成了电流通道。

根据故障的特征，可以通过故障的电流、电压、频率以及功率等参数来进行故障的诊断。

例如，当系统中出现短路故障时，电流会迅速升高，电压会下降；而接地故障时，会出现电压不平衡的情况。

二、故障诊断方法1. 基于经验的故障诊断方法基于经验的故障诊断方法是通过运维人员的经验判断故障原因和位置。

这种方法可以快速判断故障，并采取相应措施解决问题。

但是，这种方法存在主观性较强，准确性可能不高的问题。

2. 基于监测设备的故障诊断方法基于监测设备的故障诊断方法是通过安装在电力系统中的监测设备来获取故障相关的参数，并通过对参数的分析来进行故障诊断。

这种方法可以实时监测系统的运行状态，并且可以提供较准确的故障诊断结果。

但是，这种方法需要投资大量的设备，并且需要专业的运维人员进行数据的分析和处理。

3. 基于人工智能的故障诊断方法随着人工智能技术的发展，基于人工智能的故障诊断方法也逐渐应用于电力系统中。

通过建立故障诊断的模型和算法，可以对电力系统中的故障进行自动诊断和定位。

这种方法可以有效提高故障诊断的准确性和效率，但是需要大量的数据和计算资源。

三、故障诊断系统的建立为了实现电力系统的故障诊断，可以建立故障诊断系统来辅助运维人员进行故障处理。

故障诊断系统可以集成各种故障诊断方法，并提供用户友好的界面和操作方式。

故障诊断系统的建立需要以下几个步骤：1. 数据采集和处理：通过安装监测设备和传感器来获取电力系统的运行数据，并对数据进行处理和分析。

电力系统分析基础知识一、电力系统的基本概念No.1 电力系统的组成和接线方式1、电力系统的四大主要元件：发电机、变压器、电力线路、负荷。

2、动力系统包括动力部分（火电厂的锅炉和汽轮机、水电厂的水库和水轮机、核电厂的核反应堆和汽轮机）和电力系统。

3、电力网包括变压器和电力线路。

4、用户只能从一回线路获得电能的接线方式称为无备用接线方式。

No.2 电力系统的运行特点1、电能的生产、传输、分配和消费具有：①重要性、②快速性、③同时性。

2、电力系统运行的基本要求：①安全可靠持续供电（首要要求）、②优质、③经济3、根据负荷的重要程度（供电可靠性）将负荷分为三级。

4、电压质量分为：①电压允许偏差、②三相电压允许不平衡度、③公网谐波、④电压允许波动与闪变5、衡量电能质量的指标：①电压、②频率、③波形（电压畸变率）6、10kV公用电网电压畸变率不超过4%。

7、抑制谐波的主要措施：①变压器星三角接线、②加装调谐波器、③并联电容/串联电抗、④增加整流器的脉冲次数8、衡量电力系统运行经济性的指标：①燃料损耗率、②厂用电率、③网损率9、线损包括：①管理线损、②理论线损、③不明线损10、线损计算方法：①最大负荷损耗时间法②最大负荷损失因数法③均方根电流法No.3 电力系统的额定频率和额定电压1、电力线路的额定电压（也称电力网的额定电压）与用电设备的额定电压相同。

2、正常运行时电力线路首端的运行电压常为用电设备额定电压的105%，末端电压为额定电压。

3、发电机的额定电压比电力网的额定电压高5%。

4、变压器的一次绕组相当于用电设备，其额定电压与电力线路的额定电压相同；但变压器直接与发电机相连时，其额定电压与发电机额定电压相同，即为该电压级额定电压的105%。

5、变压器的二次绕组相当于电源，其输出电压应较额定电压高5%，但因变压器本身漏抗的电压损耗在额定负荷时约为5%，所以变压器二次侧的额定电压规定比额定电压高10%。

6、降压变压器二次侧连接10kV线路，当短路电压百分比小于7.5%（变压器本身漏抗的电压损耗较小）时，比线路额定电压高5%。

电力系统分析基础知识点总结电力系统是指由发电厂、变电站、输电线路和配电网等组成的电能供应系统。

电力系统的分析是对电力系统进行各种参数和运行条件的计算和评估，以保证电力系统的安全、稳定和经济运行。

下面是电力系统分析的基础知识点总结：一、电力系统模型1.电力系统分析的第一步是建立系统的数学模型。

常用的电力系统模型有节点模型、支路模型和矩阵模型。

2.节点模型是利用节点电压和分支电流表示电力系统的模型，适用于潮流计算、稳定计算等。

3.支路模型是利用支路电流和支路电压表示电力系统的模型，适用于短路计算、暂态稳定计算等。

4.矩阵模型是利用节点电压和支路电流构造的矩阵表示电力系统的模型，适用于状态估计、谐波计算等。

二、电力系统潮流计算1.电力系统潮流计算是解决电力系统节点电压和分支电流的问题。

2.潮流计算的目标是求解电力系统中每个节点的电压和每条支路的电流。

3.潮流计算的方法包括高斯-赛德尔迭代法、牛顿-拉夫逊迭代法、迭代法等。

三、电力系统短路计算1.电力系统短路计算是解决电力系统发生短路故障时，电流的分布和电压的变化的问题。

2.短路计算的目标是求解电力系统中每个节点的短路电流和各个分支的短路电压。

3.短路计算的方法包括节点法、支路法、短路阻抗法等。

四、电力系统暂态稳定计算1.电力系统暂态稳定计算是解决电力系统在故障情况下的暂态过程，如发电机的转速和电压的变化等问题。

2.暂态稳定计算的目标是求解电力系统中各个节点、线路和发电机的暂态响应。

3.暂态稳定计算的方法包括直接法、分步法、迭代法等。

五、电力系统谐波计算1.电力系统谐波计算是解决电力系统中谐波电流和谐波电压的问题。

2.谐波计算的目标是求解电力系统中各个节点的谐波电压和各个支路的谐波电流。

3.谐波计算的方法包括傅里叶级数法、谱域法、蒙特卡洛法等。

六、电力系统状态估计1.电力系统状态估计是利用实时测量数据对电力系统的状态进行估计，如电压的估计、负荷的估计等。
