大电流二极管肖特基二极管

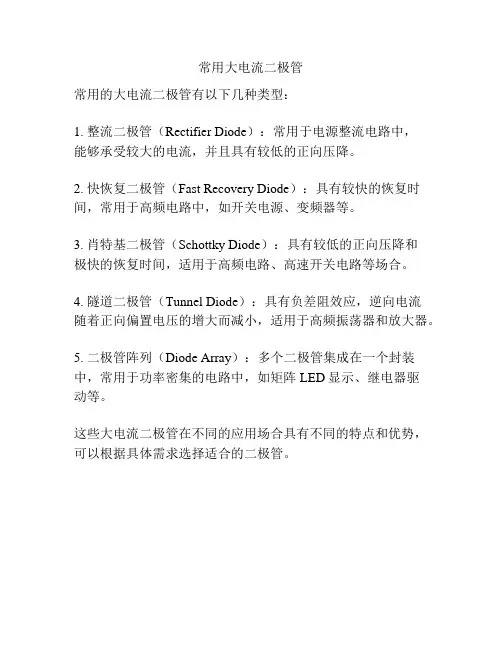

常用大电流二极管
常用的大电流二极管有以下几种类型：
1. 整流二极管（Rectifier Diode）：常用于电源整流电路中，
能够承受较大的电流，并且具有较低的正向压降。

2. 快恢复二极管（Fast Recovery Diode）：具有较快的恢复时间，常用于高频电路中，如开关电源、变频器等。

3. 肖特基二极管（Schottky Diode）：具有较低的正向压降和
极快的恢复时间，适用于高频电路、高速开关电路等场合。

4. 隧道二极管（Tunnel Diode）：具有负差阻效应，逆向电流
随着正向偏置电压的增大而减小，适用于高频振荡器和放大器。

5. 二极管阵列（Diode Array）：多个二极管集成在一个封装中，常用于功率密集的电路中，如矩阵LED显示、继电器驱
动等。

这些大电流二极管在不同的应用场合具有不同的特点和优势，可以根据具体需求选择适合的二极管。

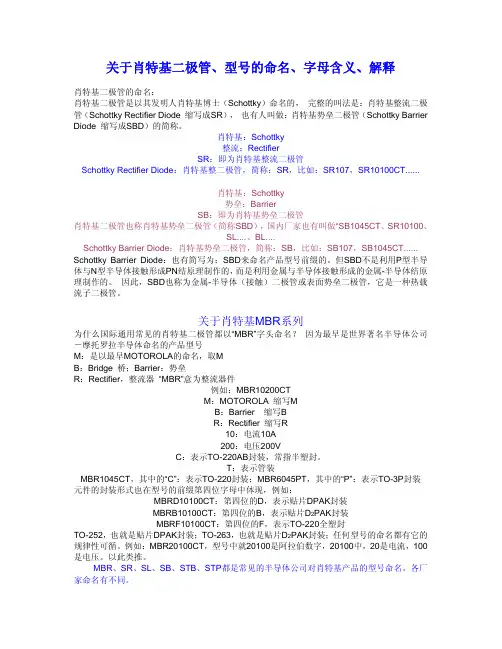

关于肖特基二极管、型号的命名、字母含义、解释肖特基二极管的命名：肖特基二极管是以其发明人肖特基博士（Schottky）命名的， 完整的叫法是：肖特基整流二极管（Schottky Rectifier Diode 缩写成SR）， 也有人叫做：肖特基势垒二极管（Schottky Barrier Diode 缩写成SBD）的简称。

肖特基：Schottky整流：RectifierSR：即为肖特基整流二极管Schottky Rectifier Diode：肖特基整二极管，简称：SR，比如：SR107，SR10100CT......肖特基：Schottky势垒：BarrierSB：即为肖特基势垒二极管肖特基二极管也称肖特基势垒二极管（简称SBD），国内厂家也有叫做“SB1045CT、SR10100、SL....、BL....Schottky Barrier Diode：肖特基势垒二极管，简称：SB，比如：SB107，SB1045CT...... Schottky Barrier Diode：也有简写为：SBD来命名产品型号前缀的。

但SBD不是利用P型半导体与N型半导体接触形成PN结原理制作的，而是利用金属与半导体接触形成的金属-半导体结原理制作的。

因此，SBD也称为金属-半导体（接触）二极管或表面势垒二极管，它是一种热载流子二极管。

关于肖特基MBR系列为什么国际通用常见的肖特基二极管都以“MBR”字头命名？ 因为最早是世界著名半导体公司－摩托罗拉半导体命名的产品型号M：是以最早MOTOROLA的命名，取MB：Bridge 桥；Barrier：势垒R：Rectifier，整流器 “MBR”意为整流器件例如：MBR10200CTM：MOTOROLA 缩写MB：Barrier缩写BR：Rectifier 缩写R10：电流10A200：电压200VC：表示TO-220AB封装，常指半塑封。

T：表示管装MBR1045CT，其中的“C”：表示TO-220封装；MBR6045PT，其中的“P”：表示TO-3P封装 元件的封装形式也在型号的前缀第四位字母中体现，例如：MBRD10100CT：第四位的D，表示贴片DPAK封装MBRB10100CT：第四位的B，表示贴片D2PAK封装MBRF10100CT：第四位的F，表示TO-220全塑封TO-252，也就是贴片DPAK封装；TO-263，也就是贴片D2PAK封装；任何型号的命名都有它的规律性可循。

二极管的种类二极管是电子元件中最基本和最常见的一种。

它是一种基于半导体材料制成的控制电流流动方向的器件。

二极管具有两个电极，分别是阳极（Anode，A）和阴极（Cathode，K）。

通过对二极管施加正向电压（正向偏置），就可以促使电流经过二极管；而当施加反向电压时（反向偏置），二极管则会阻止电流的流动。

根据不同的应用场景和电学性能，二极管可以分为多种不同的类型。

下面就让我们来具体了解一下这些二极管的分类和特点。

1. 硅二极管：硅二极管是最常见且使用最广泛的二极管类型之一。

它以硅材料制造，具有较高的工作温度和较低的漏电流。

硅二极管的正向电压降较大，约为0.6-0.7伏特。

在低频和高频电路中，硅二极管经常用作检测、整流和开关器件。

2. 锗二极管：锗二极管是最早被发明和使用的二极管类型之一。

它以锗材料制造，与硅二极管相比，锗二极管具有较低的工作温度和较高的漏电流。

锗二极管的正向电压降约为0.2-0.3伏特。

由于其特殊的电学性能，锗二极管广泛应用于放大器、检波器和高速开关等领域。

3. 快恢复二极管：快恢复二极管（Fast Recovery Diode）具有较高的响应速度和较短的恢复时间。

它们被设计用于需要频繁开关的电路，以减少开关过程中的能量损失。

快恢复二极管通常采用多晶硅材料合金制造，以实现更高的频率响应和更低的开关损耗。

4. 肖特基二极管：肖特基二极管（Schottky Diode）是一种由金属和半导体材料组成的二极管。

它具有较低的正向电压降和较快的开关速度，适用于高频应用。

肖特基二极管在整流器、混频器和功率放大器等电路中发挥重要作用。

5. 整流二极管：整流二极管主要用于将交流信号转换为直流信号。

它们被广泛应用于电源和电子设备中，用于将电源交流电转换为供电设备所需的直流电。

整流二极管具有较高的正向电压降和较大的导通电流承载能力。

6. 可控整流二极管：可控整流二极管，也称为双向可控整流二极管（Thyristor），是一种特殊的二极管，它具有双向导电特性。

肖特基（Schottky）二极管肖特基（Schottky）二极管，又称肖特基势垒二极管（简称 SBD），它属一种低功耗、超高速半导体器件。

最显著的特点为反向恢复时间极短（可以小到几纳秒），正向导通压降仅0.4V左右。

其多用作高频、低压、大电流整流二极管、续流二极管、保护二极管，也有用在微波通信等电路中作整流二极管、小信号检波二极管使用。

在通信电源、变频器等中比较常见。

一个典型的应用，是在双极型晶体管 BJT 的开关电路里面, 通过在 BJT 上连接 Shockley 二极管来箝位，使得晶体管在导通状态时其实处于很接近截止状态，从而提高晶体管的开关速度。

这种方法是 74LS，74ALS，74AS 等典型数字 IC 的 TTL内部电路中使用的技术。

肖特基（Schottky）二极管的最大特点是正向压降 VF 比较小。

在同样电流的情况下，它的正向压降要小许多。

另外它的恢复时间短。

它也有一些缺点：耐压比较低，漏电流稍大些。

选用时要全面考虑。

三、晶体二极管晶体二极管在电路中常用“D”加数字表示，如： D5表示编号为5的二极管。

1、作用：二极管的主要特性是单向导电性，也就是在正向电压的作用下，导通电阻很小；而在反向电压作用下导通电阻极大或无穷大。

正因为二极管具有上述特性，无绳电话机中常把它用在整流、隔离、稳压、极性保护、编码控制、调频调制和静噪等电路中。

电话机里使用的晶体二极管按作用可分为：整流二极管（如1N4004）、隔离二极管（如1N4148）、肖特基二极管（如BAT85）、发光二极管、稳压二极管等。

2、识别方法：二极管的识别很简单，小功率二极管的N极（负极），在二极管外表大多采用一种色圈标出来，有些二极管也用二极管专用符号来表示P极（正极）或N极（负极），也有采用符号标志为“P”、“N”来确定二极管极性的。

发光二极管的正负极可从引脚长短来识别，长脚为正，短脚为负。

3、测试注意事项：用数字式万用表去测二极管时，红表笔接二极管的正极，黑表笔接二极管的负极，此时测得的阻值才是二极管的正向导通阻值，这与指针式万用表的表笔接法刚好相反。

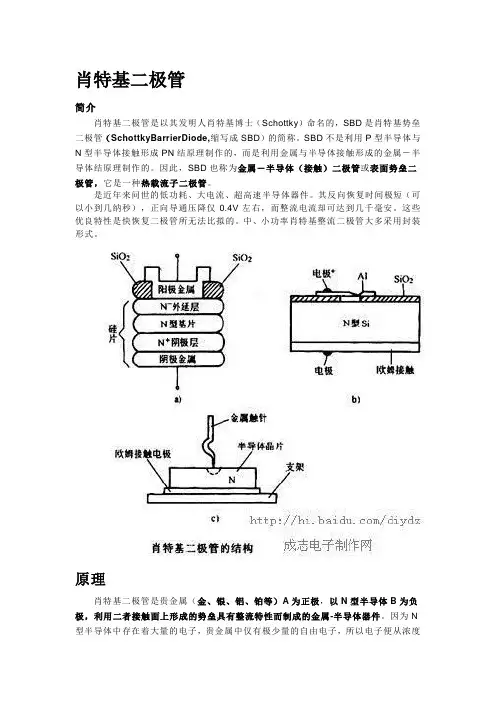

肖特基二极管简介肖特基二极管是以其发明人肖特基博士（Schottky）命名的，SBD是肖特基势垒二极管（SchottkyBarrierDiode,缩写成SBD）的简称。

SBD不是利用P型半导体与N型半导体接触形成PN结原理制作的，而是利用金属与半导体接触形成的金属－半导体结原理制作的。

因此，SBD也称为金属－半导体（接触）二极管或表面势垒二极管，它是一种热载流子二极管。

是近年来问世的低功耗、大电流、超高速半导体器件。

其反向恢复时间极短（可以小到几纳秒），正向导通压降仅0.4V左右，而整流电流却可达到几千毫安。

这些优良特性是快恢复二极管所无法比拟的。

中、小功率肖特基整流二极管大多采用封装形式。

原理肖特基二极管是贵金属（金、银、铝、铂等）A为正极，以N型半导体B为负极，利用二者接触面上形成的势垒具有整流特性而制成的金属-半导体器件。

因为N 型半导体中存在着大量的电子，贵金属中仅有极少量的自由电子，所以电子便从浓度高的B中向浓度低的A中扩散。

显然，金属A中没有空穴，也就不存在空穴自A向B的扩散运动。

随着电子不断从B扩散到A，B表面电子浓度逐渐降低，表面电中性被破坏，于是就形成势垒，其电场方向为B→A。

但在该电场作用之下，A中的电子也会产生从A→B的漂移运动，从而消弱了由于扩散运动而形成的电场。

当建立起一定宽度的空间电荷区后，电场引起的电子漂移运动和浓度不同引起的电子扩散运动达到相对的平衡，便形成了肖特基势垒。

典型的肖特基整流管的内部电路结构是以N型半导体为基片，在上面形成用砷作掺杂剂的N-外延层。

阳极使用钼或铝等材料制成阻档层。

用二氧化硅（SiO2）来消除边缘区域的电场，提高管子的耐压值。

N型基片具有很小的通态电阻，其掺杂浓度较H-层要高100%倍。

在基片下边形成N+阴极层，其作用是减小阴极的接触电阻。

通过调整结构参数，N型基片和阳极金属之间便形成肖特基势垒，如图所示。

当在肖特基势垒两端加上正向偏压（阳极金属接电源正极，N型基片接电源负极）时，肖特基势垒层变窄，其内阻变小；反之，若在肖特基势垒两端加上反向偏压时，肖特基势垒层则变宽，其内阻变大。

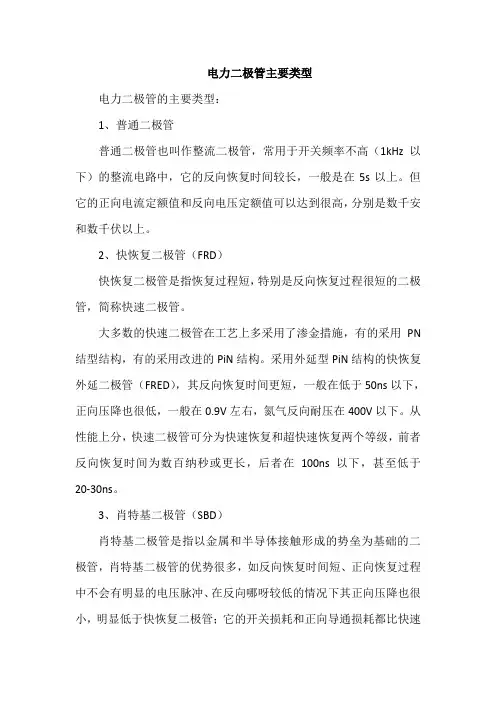

电力二极管主要类型
电力二极管的主要类型：
1、普通二极管
普通二极管也叫作整流二极管，常用于开关频率不高（1kHz以下）的整流电路中，它的反向恢复时间较长，一般是在5s以上。

但它的正向电流定额值和反向电压定额值可以达到很高，分别是数千安和数千伏以上。

2、快恢复二极管（FRD）
快恢复二极管是指恢复过程短，特别是反向恢复过程很短的二极管，简称快速二极管。

大多数的快速二极管在工艺上多采用了渗金措施，有的采用PN 结型结构，有的采用改进的PiN结构。

采用外延型PiN结构的快恢复外延二极管（FRED），其反向恢复时间更短，一般在低于50ns以下，正向压降也很低，一般在0.9V左右，氮气反向耐压在400V以下。

从性能上分，快速二极管可分为快速恢复和超快速恢复两个等级，前者反向恢复时间为数百纳秒或更长，后者在100ns以下，甚至低于20-30ns。

3、肖特基二极管（SBD）
肖特基二极管是指以金属和半导体接触形成的势垒为基础的二极管，肖特基二极管的优势很多，如反向恢复时间短、正向恢复过程中不会有明显的电压脉冲、在反向哪呀较低的情况下其正向压降也很小，明显低于快恢复二极管；它的开关损耗和正向导通损耗都比快速
二极管还低，效率更高。

但它也有不足之处，当提高其反向耐压时，它的正向压降也将提高高到无法满足要求，所以常用于200V以下，同时它的反向漏电流较大且对温度敏感，因此无法忽略它的反向稳态损耗，而且必须更加严格地控制它的工作温度。

肖特基二极管常用参数大全1.电流电压特性：肖特基二极管的电流电压特性是其最重要的参数之一、它包括正向电压、反向电压和漏泄电流。

正向电压是指在正向偏置情况下肖特基二极管所支持的最大电压值。

反向电压是指在反向偏置情况下肖特基二极管所能承受的最大电压值。

漏泄电流是指当肖特基二极管处于反向偏置状态时，从阳极到阴极电流的数值。

2.规格参数：肖特基二极管的规格参数包括最大额定电流、最大额定功率和最大频率。

最大额定电流是指肖特基二极管所能承受的最大电流值。

最大额定功率是指肖特基二极管所能承受的最大功率值。

最大频率是指肖特基二极管所能支持的最高工作频率。

3.转导电导：转导电导是指肖特基二极管在正向偏压下的导纳值。

它是电流和电压的比值，用来衡量肖特基二极管的导电能力。

4.热稳定性：5.漏极电容：漏极电容是指肖特基二极管的漏极到阴极之间的电容值。

它与肖特基二极管的工作频率密切相关。

6.正向压降：正向压降是指肖特基二极管在正向偏压下的电压降。

较低的正向压降意味着肖特基二极管的能耗较低。

7.动态电阻：动态电阻是指肖特基二极管在正向偏压下的阻抗大小。

它与肖特基二极管的导通特性相关。

8.寿命：寿命是指肖特基二极管的使用寿命。

一个好的肖特基二极管应该具有较长的寿命。

9.噪声：噪声是指肖特基二极管产生的噪声信号。

较小的噪声意味着肖特基二极管具有较低的噪音水平。

10.尺寸与封装：尺寸与封装是指肖特基二极管的物理尺寸和封装形式。

常见的封装包括TO-220、TO-247等。

[常用肖特基二极管参数]肖特基二极管原理和常用参数和检测方法篇一: 肖特基二极管原理和常用参数和检测方法肖特基二极管原理肖特基势垒二极管SBD是近年来间世的低功耗、大电流、超高速半导体器件。

，正向导通压降仅0.4V左右，而整流电流却可达到几千安培。

这些优良特性是快恢复二极管所无法比拟的。

中、小功率肖特基整流二极管大多采用封装形式。

基本原理是：在金属和半导体的接触面上，形成肖特基势垒来阻挡反向电压。

肖特基与PN结的整流作用原理有根本性的差异。

其耐压程度只有40V左右。

其特长是：开关速度非常快：反向恢复时间特别地短。

因此，能制作开关二极和低压大电流整流二极管。

肖特基二极管肖特基二极管可以用来制作太阳能电池或发光二极管。

肖特基二极管利用金属与半导体接触所形成的势垒对电流进行控制。

它的主要特点是具有较低的正向压降；另外它是多子参与导电，这就比少子器件有更快的反应速度。

肖特基二极管常用在门电路中作为三极管集电极的箝位二极管，以防止三极管因进入饱和状态而降低开关速度肖特基二极管是贵金属A为正极，以N型半导体B为负极，利用二者接触面上形成的势垒具有整流特性而制成的金属-半导体器件。

因为N型半导体中存在着大量的电子，贵金属中仅有极少量的自由电子，所以电子便从浓度高的B中向浓度低的A中扩散。

显然，金属A中没有空穴，也就不存在空穴自A向B的扩散运动。

随着电子不断从B扩散到A，B表面电子浓度表面逐渐降低，表面电中性被破坏，于是就形成势垒，其电场方向为B→A。

但在该电场作用之下，A中的电子也会产生从A→B的漂移运动，从而消弱了由于扩散运动而形成的电场。

另外使用ZC 25-3型兆欧表和500型万用表的250VDC档测出，内部两管的反向击穿电压VBR依次为140V、135V。

查手册，B82-004的最高反向工作电压VBR=40V。

表明留有较高的安全系数。

篇二: 肖特基二极管的作用肖特基二极管的工作原理肖特基二极管是一种热载流子二极管。

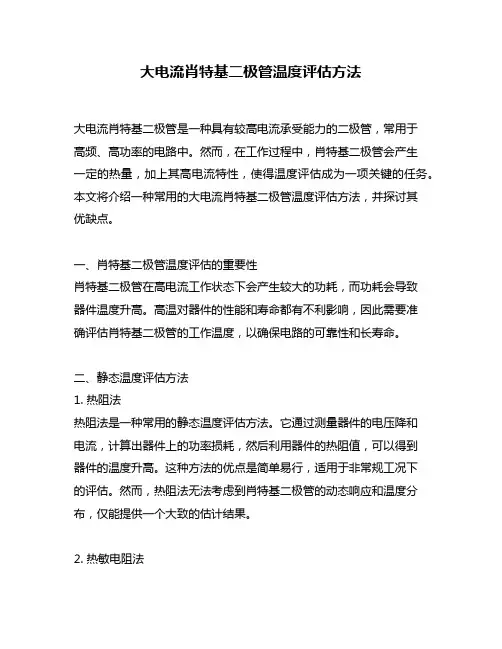

大电流肖特基二极管温度评估方法大电流肖特基二极管是一种具有较高电流承受能力的二极管，常用于高频、高功率的电路中。

然而，在工作过程中，肖特基二极管会产生一定的热量，加上其高电流特性，使得温度评估成为一项关键的任务。

本文将介绍一种常用的大电流肖特基二极管温度评估方法，并探讨其优缺点。

一、肖特基二极管温度评估的重要性肖特基二极管在高电流工作状态下会产生较大的功耗，而功耗会导致器件温度升高。

高温对器件的性能和寿命都有不利影响，因此需要准确评估肖特基二极管的工作温度，以确保电路的可靠性和长寿命。

二、静态温度评估方法1. 热阻法热阻法是一种常用的静态温度评估方法。

它通过测量器件的电压降和电流，计算出器件上的功率损耗，然后利用器件的热阻值，可以得到器件的温度升高。

这种方法的优点是简单易行，适用于非常规工况下的评估。

然而，热阻法无法考虑到肖特基二极管的动态响应和温度分布，仅能提供一个大致的估计结果。

2. 热敏电阻法热敏电阻法是通过添加一个热敏电阻来评估器件的温度。

热敏电阻的电阻值随温度的变化而变化，通过测量热敏电阻的电阻值变化，可以推算出器件的温度。

这种方法的优点是简单易行，可以得到较为准确的温度估计结果。

然而，热敏电阻法只适用于较为粗略的温度评估，无法提供器件温度的细节信息。

三、动态温度评估方法1. 热脉冲法热脉冲法是一种常用的动态温度评估方法。

它通过给器件施加一个短脉冲信号，测量器件的热响应，以推算出器件的温度。

这种方法能够考虑到肖特基二极管的瞬态响应和温度分布，可以提供更为精确的温度评估结果。

然而，热脉冲法需要专门的测试设备和复杂的数据处理，成本较高。

2. 热红外成像法热红外成像法是一种无接触的动态温度评估方法。

它利用红外热像仪测量器件表面的红外辐射，通过热图来反映器件的温度分布。

这种方法可以提供非常直观和准确的温度分布信息，适用于多点、多区域的温度评估。

然而，热红外成像法需要专业的设备和一定的操作技巧，且对环境条件有一定的要求。

肖特基二极管参数表（原创版）目录1.肖特基二极管的概念与特点2.肖特基二极管的参数表及其含义3.肖特基二极管的应用领域4.肖特基二极管的发展前景正文一、肖特基二极管的概念与特点肖特基二极管，又称为肖特基势垒二极管，是一种金属与半导体接触的电子器件。

它具有很高的工作速度、较低的正向电压和较大的反向电流。

肖特基二极管的这些特性使其在电子设备中具有广泛的应用。

二、肖特基二极管的参数表及其含义肖特基二极管的参数表包括以下几个主要参数：1.最大重复峰值反向电压（VRRM）：表示肖特基二极管能够承受的最大重复峰值反向电压。

例如，MBR10200CT 肖特基二极管的 VRRM 为 200V。

2.最大直流闭锁电压（VDC）：表示肖特基二极管在最大直流电压下能够正常工作的电压值。

例如，MBR10200CT 肖特基二极管的 VDC 为 200V。

3.最大正向平均整流电流（I(AV)）：表示肖特基二极管在最大正向电压下能够通过的平均整流电流。

例如，MBR10200CT 肖特基二极管的 I(AV) 为 10.0A。

4.最大瞬时正向电压（VF）：表示肖特基二极管在最大正向电流下能够承受的瞬时正向电压。

例如，MBR10200CT 肖特基二极管的 VF 为 0.92V。

5.额定直流阻断电压下的最大直流反向电流（IR）：表示肖特基二极管在最大直流阻断电压下能够承受的最大直流反向电流。

例如，MBR10200CT 肖特基二极管的 IR 在最大直流阻断电压 TA25 下为0.1mA，在最大直流阻断电压 TA125 下为 20.0mA。

6.工作温度和存储温度范围（TJ,TSTG）：表示肖特基二极管能够正常工作的温度范围。

例如，MBR10200CT 肖特基二极管的工作温度和存储温度范围为 -65to 175。

三、肖特基二极管的应用领域肖特基二极管广泛应用于各种电子设备中，如电源开关、稳压器、充电器、电视机、收音机等。

其高速开关特性使得肖特基二极管在高频应用领域具有优势。

常见的二极管种类常见的二极管种类有正向导通二极管、反向截止二极管、正向截止二极管、恒流二极管、稳压二极管、光电二极管和肖特基二极管。

1. 正向导通二极管:正向导通二极管是一种常用的电子元件，它具有允许电流只能在一个方向上通过的特性。

在正向偏置电压下，二极管内部的PN结会被击穿，电流得以流通。

正向导通二极管在电子电路中常用于整流、放大和开关等应用。

2. 反向截止二极管:反向截止二极管是一种二极管，当施加在其两端的电压为反向偏置时，二极管处于截止状态，几乎不会有电流通过。

这是因为在反向偏置下，二极管的PN结会形成一个高阻抗，阻挡电流的流动。

反向截止二极管常用于保护电路，防止电流逆向流动。

3. 正向截止二极管:正向截止二极管是一种特殊的二极管，当施加在其两端的电压小于某个临界值时，二极管处于截止状态，电流几乎不会通过。

但当电压超过临界值时，二极管会进入导通状态，允许电流通过。

正向截止二极管常用于开关电路、信号处理和数字电路中。

4. 恒流二极管:恒流二极管是一种特殊的二极管，它能够在一定电压范围内提供稳定的恒定电流。

恒流二极管的特性使得它在电流稳定要求较高的电路中得到广泛应用，如LED驱动、恒流源等。

5. 稳压二极管:稳压二极管是一种能够在一定电压范围内提供稳定输出电压的二极管。

它利用了二极管的电压稳定特性，使得在其工作范围内输出电压保持不变。

稳压二极管常用于电源电路中，用于稳定输出电压。

6. 光电二极管:光电二极管是一种能够将光信号转化为电信号的二极管。

它的PN结暴露在外面，当光照射到PN结上时，会产生光生电流。

光电二极管常用于光通信、光电转换和光测量等领域。

7. 肖特基二极管:肖特基二极管是一种具有特殊结构的二极管，它的PN结由金属和半导体构成。

肖特基二极管具有低漏电流、快速开关速度和低反向恢复时间等特点，常用于高频电路、开关电源和功率放大器等应用。

常见的二极管种类包括正向导通二极管、反向截止二极管、正向截止二极管、恒流二极管、稳压二极管、光电二极管和肖特基二极管。

BTA54C BTA54SDO41SCHOTTKY：取第一个字母“S”，SMD：Surface Mounted Devices的缩写，意为：表面贴装器件，取第一个字母“S”，上面两个词组各取第一个字母、即为SS，同普通硅二极管一样，肖特基二极管也是具有单向导电特性的硅二极管。

不同的是，普通二极管的工作是利用半导体PN结的单向导电特性，而肖特基二极管则是利用金属和半导体接触产生的势垒而起到单向导电作用，它在开关没有时存储电荷和移动效应。

所以，肖特基二极管的开关速度非常快，反向恢复时间t rr很短(小于几十ns)；同时，其正向压降V F较小，尤其适用于高速开关电路和低压大电流输出电路，具有较高的整流效率和可靠性。

这是肖特基二极管的两大优点，但肖特基二极管也有两个缺点，一是反向耐压V R较低，二是反向漏电流I R较大。

肖特基的最高电压是200V，也就是说，肖特基的极限电压是200V。

超过200V电压的也必定是模块。

电流越大，电压越低。

与可控硅元件不一样。

电流与电压成反比（模块除外）。

10A、20A、30A规格的有做到200V电压。

电流最小的肖特基是BAT42（0.2A)；BAT54、BAT54A、BAT54C（0.3A）；电流最大的肖特基是440A，如：440CMQ030、444CNQ045；超过440A的必定是模块。

关于肖特基MBR系列为什么国际通用常见的肖特基二极管都以“MBR”字头命名？因为最早是摩托罗拉产品型号M：是以最早MOTOROLA的命名，取MB：Bridge 桥；Barrier：势垒R：Rectifier，整流器“MBR”意为整流器件例如：MBR10200CTM：MOTOROLA 缩写MB：Barrier缩写BR：Rectifier 缩写R10：电流10A200：电压200VC：表示TO-220AB封装，常指半塑封。

T：表示管装MBR1045CT，其中的“C”：表示TO-220封装；MBR6045PT，其中的“P”：表示TO-3P封装元件的封装形式也在型号的前缀第四位字母中体现，例如：MBRD10100CT：第四位的D，表示贴片DPAK封装,即TO-252MBRB10100CT：第四位的B，表示贴片D2PAK封装，即TO-263MBRF10100CT：第四位的F，表示TO-220F全塑封MBR、SR、SL、SB、STB、STP都是常见的半导体公司对肖特基产品的型号命名。

小电压大电流二极管回答：小电压大电流二极管是一种特殊的二极管，它的主要特点是在低电压下能够承受较大的电流。

这种二极管通常被称为肖特基二极管，也叫热电子二极管。

一、肖特基二极管的结构肖特基二极管的结构与普通二极管类似，由P型半导体和N型半导体组成。

不同之处在于，肖特基二极管的P型半导体是由高浓度掺杂的材料制成，而N型半导体则是由低浓度掺杂的材料制成。

这种结构使得肖特基二极管的正向电压降低，从而能够在低电压下承受大电流。

二、肖特基二极管的特性1. 正向电压降低肖特基二极管的正向电压降低，一般在0.2V以下，比普通二极管低得多。

这意味着在低电压下，肖特基二极管能够承受较大的电流，因此被广泛应用于低电压电路中。

2. 反向漏电流小肖特基二极管的反向漏电流很小，这是由于其结构中的P型半导体是高浓度掺杂的。

这种结构使得电子很难通过P型半导体层，因此反向漏电流很小。

3. 响应速度快肖特基二极管的响应速度很快，这是由于其结构中的N型半导体是低浓度掺杂的。

这种结构使得电子能够很快地通过N型半导体层，从而使得肖特基二极管的响应速度很快。

三、肖特基二极管的应用1. 电源开关肖特基二极管在电源开关电路中被广泛应用。

由于其正向电压降低，能够在低电压下承受较大的电流，因此能够提高电源开关电路的效率。

2. 低电压电路肖特基二极管在低电压电路中也被广泛应用。

由于其正向电压降低，能够在低电压下承受较大的电流，因此能够提高低电压电路的效率。

3. 高速开关肖特基二极管的响应速度很快，因此在高速开关电路中被广泛应用。

由于其响应速度快，能够提高高速开关电路的效率。

总之，肖特基二极管是一种特殊的二极管，具有正向电压降低、反向漏电流小、响应速度快等特点。

由于其特殊的结构和特性，被广泛应用于电源开关、低电压电路和高速开关电路等领域。

肖特基二极管种类
肖特基二极管有以下几种主要类型：
1. 扩散势垒型肖特基二极管（Step Recovery Diode）：该类型的肖特基二极管用于高频电路和脉冲发生器中，具有快速恢复时间和较高的开关速度。

2. 结瓦尔肖特基二极管（Surface Barrier Diode）：该类型的肖特基二极管具有小的开关损耗和低的开关电流噪声，适用于高精度和低功耗电路。

3. 功率型肖特基二极管（Power Rectifier Diode）：该类型的肖特基二极管具有较高的电流承载能力和低的串联电阻，适用于功率电子器件和电源电路。

4. 压控肖特基二极管（Varactor Diode）：该类型的肖特基二极管具有可调节电容的特性，广泛应用于射频调谐电路和振荡器中。

5. 高速肖特基二极管（High Speed Diode）：该类型的肖特基二极管具有快速开启和恢复时间，适用于高频和高速电路。

6. 高温肖特基二极管（High Temperature Diode）：该类型的肖特基二极管具有较高的工作温度范围和稳定性，适用于高温环境下的电路应用。

肖特基势垒二极管参数
肖特基势垒二极管（简称SBD）是一种整流二极管，其基本原理是利用金属与半导体之间的势垒进行整流。

以下是肖特基势垒二极管的一些参数：
1. 最大正向压降（VFM）：指二极管在正向导通时的最大电压降。

2. 反向击穿电压（VBR）：指二极管在反向电压作用下，发生反向击穿时的电压。

3. 反向有效值电压（VRMS）：指二极管所能承受的反向电压的有效值。

4. 峰值反复反向电压（VRRM）：指二极管所能承受的峰值反向电压。

5. 非反复反向峰值电压（VRSM）：指二极管在非反复反向工作条件下所能承受的峰值电压。

6. 反向峰值工作电压（VRWM）：指二极管在反向工作条件下所能承受的峰值电压。

7. 最大直流截止电压（VDC）：指二极管在直流电路中，能够保持截止状态的最大电压。

此外，肖特基势垒二极管还有其他一些参数，例如正向电流（IF）、反向漏电流（IR）等。

这些参数的具体数值取决于二极管的具体型号和应用条件。

如需了解更多参数信息，建议查阅相关资料或咨询专业人士。

肖特基整流二极管型号及参数
肖特基整流二极管（Schottky Barrier Diode，简称SBD）是一种具有快速开关特性和低电压损耗的二极管。

其工作原理是通过形成金属和半导体之间的肖特基势垒来导电。

以下是一些常见的肖特基整流二极管型号及其参数介绍：
1.BAT54C：
-最大正向电流：600mA
-最大反向电压：30V
-正向压降：0.37V（I=0.1A）
- 导通时间：4ns
2.BAT46W：
-最大正向电流：150mA
-最大反向电压：100V
-正向压降：0.4V（I=0.1A）
- 导通时间：5ns
3.BAT41：
-最大正向电流：100mA
-最大反向电压：40V
-正向压降：0.45V（I=0.1A）
- 导通时间：8ns
4.BAT54S：
-最大正向电流：300mA
-最大反向电压：30V
-正向压降：0.26V（I=0.2A）
- 导通时间：6ns
5.BAT54:
-最大正向电流：600mA
-最大反向电压：30V
-正向压降：0.41V（I=0.1A）
- 导通时间：4ns
6.BAT85:
-最大正向电流：1A
-最大反向电压：30V
-正向压降：0.37V（I=0.1A）
- 导通时间：1ns
以上只是一些常用的肖特基整流二极管型号，实际上市场上还有很多其他型号的肖特基整流二极管。

不同型号的肖特基整流二极管具有不同的正向电流、反向电压、正向压降和导通时间等参数，可以根据具体应用需求选择合适的型号。

Schottky Barrier DiodeSchottky Barrier Diode，肖特基势垒二极管SBD,简称肖特基二极管是近年来间世的低功耗、大电流、超高速半导体器件。

其反向恢复时间极短（可以小到几纳秒），正向导通压降仅0.4V左右，而整流电流却可达到几千安培。

这些优良特性是快恢复二极管所无法比拟的。

中、小功率肖特基整流二极管大多采用封装形式。

一、肖特基二极管原理肖特基二极管是贵金属（金、银、铝、铂等）A为正极，以N型半导体B为负极，利用二者接触面上形成的势垒具有整流特性而制成的多属-半导体器件。

因为N型半导体中存在着大量的电子，贵金属中仅有极少量的自由电子，所以电子便从浓度高的B中向浓度低的A中扩散。

显然，金属A中没有空穴，也就不存在空穴自A向B的扩散运动。

随着电子不断从B扩散到A，B表面电子浓度表面逐渐降轻工业部，表面电中性被破坏，于是就形成势垒，其电场方向为B→A。

但在该电场作用之下，A中的电子也会产生从A→B的漂移运动，从而消弱了由于扩散运动而形成的电场。

当建立起一定宽度的空间电荷区后，电场引起的电子漂移运动和浓度不同引起的电子扩散运动达到相对的平衡，便形成了肖特基势垒。

典型的肖特基整流管的内部电路结构是以N型半导体为基片，在上面形成用砷作掺杂剂的N-外延层。

阳极（阻档层）金属材料是钼。

二氧化硅（SiO2）用来消除边缘区域的电场，提高管子的耐压值。

N型基片具有很小的通态电阻，其掺杂浓度较H-层要高100%倍。

在基片下边形成N+阴极层，其作用是减小阴极的接触电阻。

通过调整结构参数，可在基片与阳极金属之间形成合适的肖特基势垒，当加上正偏压E时，金属A和N型基片B分别接电源的正、负极，此时势垒宽度Wo变窄。

加负偏压-E时，势垒宽度就增加。

综上所述，肖特基整流管的结构原理与PN结整流管有很大的区别通常将PN结整流管称作结整流管，而把金属-半导管整流管叫作肖特基整流管，近年来，采用硅平面工艺制造的铝硅肖特基二极管也已问世，这不仅可节省贵金属，大幅度降低成本，还改善了参数的一致性。

肖特基二极管与整流二极管是两种常见的电子元件，在电路设计和应用中起着重要作用。

它们虽然在外观上非常相似，但在性能和特性上却有明显的区别。

接下来，我们将分析和比较这两种二极管的区别。

一、肖特基二极管的特点1. 低开启电压：肖特基二极管的开启电压比普通PN结二极管要低，一般为0.2-0.3V，这使得肖特基二极管在低压、高频率电路中有更好的性能表现。

2. 快速恢复时间：肖特基二极管在导通状态时的恢复时间很短，这意味着它在高频交流电路中的整流效果更好，适用于需要快速开关的电路。

3. 低反向漏电流：相比普通二极管，肖特基二极管的反向漏电流要小很多，这样可以减小功耗和提高电路效率。

二、整流二极管的特点1. 适合大电流和高压：整流二极管可以承受更大的反向电压和正向电流，适用于高功率和高压的应用场景，比如电源和变频器等。

2. 经济实惠：整流二极管的成本通常较低，且在一些简单的电路中能够发挥很好的整流作用。

3. 常见用途：整流二极管主要用于交流电到直流电的整流电路中，比如市电变直流电的电源适配器、电子设备的电源输入等。

三、肖特基二极管与整流二极管的区别1. 工作频率不同：肖特基二极管适用于高频电路，而整流二极管更适合低频大功率电路。

2. 整流效果不同：肖特基二极管的恢复时间短，整流效果更好；而整流二极管适合大功率整流应用。

3. 反向漏电流不同：肖特基二极管的反向漏电流小，适合对功耗要求严格的场合；而整流二极管的反向漏电流较大。

4. 价格不同：整流二极管的价格相对较低，肖特基二极管价格较高，适合不同场合的经济需求。

以上是肖特基二极管与整流二极管的主要区别，在实际应用中，我们需要根据具体的电路要求来选择合适的二极管，以获得最佳的性能和经济效益。

肖特基二极管与整流二极管作为常见的半导体器件，在电子电路中扮演着重要的角色。

它们在性能和特性上有着明显的差异，合理地选择和使用这两种二极管对于电路设计的性能、功耗等方面有着深远的影响。

肖特基二极管和整流二极管
肖特基二极管（Schottky diode）和整流二极管（Rectifier diode）都是常见的二极管。

肖特基二极管的结构类似于普通PN结二极管，不同的是肖特基二极
管的PN结是由金属与半导体接触而成，没有少数载流子的扩散。

这使得
肖特基二极管具有极低的正向电压降和快速的开关速度。

整流二极管的主要用途是将交流电信号转化成直流电信号，因此也称
为整流器。

这种二极管的PN结特别设计，具有高电压耐受性和高电流传
导能力。

整流二极管通常具有更高的反向电压，而正向电压降则通常比肖
特基二极管高。

总的来说，在工作原理和应用领域上有所不同。

肖特基二极管主要用
于高速开关电路、混频器、功率放大器等领域，而整流二极管则主要用于
电源、整流回路等。
