11G101平法识图习题

11G101-01混凝土框架、剪力墙、梁、板平法题库一、单项选择题1 梁上起柱时，在梁内设几道箍筋（）A、两道B、三道C、一道正确答案：A答案解析：解析：参考图集11G101-1第66页2 当直形普通梁端支座为框架梁时，第一排端支座负筋伸入梁内的长度为：（）A、1/3LnB、1/4LnC、1/5LnD、1/6Ln正确答案：A答案解析：解析：参考图集11G101-1第79页3 上柱钢筋比下柱钢筋多时，上柱比下柱多出的钢筋如何构造（）A、从楼面直接向下插1.5LaeB、从楼面直接向下插1.6LaeC、从楼面直接向下插1.2*LaeD、单独设置插筋，从楼面向下插1.2La，和上柱多出钢筋搭接正确答案：C答案解析：解析：参考图集11G101-1第57页4 关于地下室外墙下列说法错误的是（）A 、地下室外墙的代号是DWQB 、h表示地下室外墙的厚度C 、OS表示外墙外侧贯通筋D、IS表示外墙内侧贯通筋正确答案：B答案解析：解析：参考图集11G101-1第19页5 抗震框架柱中间层柱根箍筋加密区范围是（）A、500B、700C、Hn/3D、Hn/6正确答案：D答案解析：解析：参考图集11G101-1第61页6 如图所示，上部通长筋有几根（）A、4根B、3根C、2根正确答案：C答案解析：解析：参考图集11G101-1制图规则部分第27页7 纵向受拉钢筋非抗震锚固长度任何情况下不得小于多少（）A、250mmB、350mmC、400mmD、200mm正确答案：D答案解析：解析：参考图集11G101-1第53页8 当板支座为剪力墙时，板负筋伸入支座内平直段长度为（）A、5dB、墙厚/2C、墙厚-保护层-墙外侧竖向分布筋直径D、0.4Lab正确答案：C答案解析：解析：参考图集11G101-1第92页9 下柱钢筋比上柱钢筋多时，下柱比上柱多出的钢筋如何构造A、到节点底向上伸入一个锚固长度B、伸至节点顶弯折15dC、到节点底向上伸入一个1.2lae（la）D、到节点底向上伸入一个1.5Lae长度正确答案：C答案解析：解析：参考图集11G101-1第57页10 剪力墙按构件类型分它包含哪几类A、墙身B、墙柱C、墙梁（连梁、暗梁）正确答案：ACD答案解析：解析：参考图集11G101-1第13-15页11 柱箍筋加密范围包括A、节点范围B、底层刚性地面上下500mmC、基础顶面嵌固部位向上1/3HnD、搭接范围正确答案：ABCD答案解析：解析：参考图集11G101-1第61页12 柱上板带暗梁箍筋加密区是自支座边缘向内A 、3h（h为板厚）B 、100C 、Lab D、250正确答案：A答案解析：解析：参考图集11G101-1第97页13 下柱钢筋比上柱钢筋多时，下柱比上柱多出的钢筋如何构造A、到节点底向上伸入一个锚固长度B、伸至节点顶弯折15dC、到节点底向上伸入一个1.2lae（la）D、到节点底向上伸入一个1.5Lae长度正确答案：C答案解析：参考图集11G101-1第57页14 非抗震框架梁的箍筋加密区判断条件为A、1.5Hb（梁高）、500mm取大值B、2Hb（梁高）、500mm取大值C、500mmD、一般不设加密区正确答案：D答案解析：参考图集11G101-1第85页14 如图所示，第一跨左端支座负筋有几根A、4根B、3根C、2根正确答案：C答案解析：参考图集11G101-1制图规则部分第27页15 梁的平面注写包括集中标注和原位标注，集中标注有五项必注值是A、梁编号、截面尺寸B、梁上部通长筋、箍筋C、梁侧面纵向钢筋D、梁顶面标高高差正确答案：ABC答案解析：参考图集11G101-1第26页16 剪力墙墙身钢筋有几种A、水平筋B、竖向筋C、拉筋D、洞口加强筋正确答案：ABCD答案解析：参考图集11G101-1第68页—78页17 首层Hn的取值下面说法正确的是A、Hn为首层净高B、Hn为首层高度C、Hn为嵌固部位至首层节点底D、无地下室时Hn为基础顶面至首层节点底正确答案：A答案解析：参考图集11G101-1第57页18 梁高≥800时，吊筋弯起角度为A、60B、30C、45正确答案：A答案解析：参考图集11G101-1第87页19 剪力墙洞口处的补强钢筋每边伸过洞口A、500mmB、15dC、Lae（La）D、洞口宽/2正确答案：C答案解析：参考图集11G101-1第78页20 上柱钢筋比下柱钢筋多时，上柱比下柱多出的钢筋如何构造A、从楼面直接向下插1.5LaeB、从楼面直接向下插1.6LaeC、从楼面直接向下插1.2*LaeD、单独设置插筋，从楼面向下插1.2La，和上柱多出钢筋搭接正确答案：C答案解析：参考图集11G101-1第57页21 KL2的净跨长为7200mm，梁截面尺寸为300*700，箍筋的集中标注为10@100/200（2）一级抗震，求箍筋的非加密区长度A、4400B、4300C、4200 D2800正确答案：A答案解析：加密区长度=Max（2hb，500）=Max（2*700,500）=1400mm非加密区长度=7200-1400*2=4400mm答案解析：参考图集11G101-1第85页22 纵向受拉钢筋非抗震锚固长度任何情况下不得小于多少A、250mmB、350mmC、400mmD、200mm正确答案：D答案解析：参考图集11G101-1第53页23 当直形普通梁端支座为框架梁时，第一排端支座负筋伸入梁内的长度为A、1/3LnB、1/4LnC、1/5LnD、1/6Ln正确答案：A答案解析：参考图集11G101-1第79页3，截面尺寸为650*650，采用绑扎搭接，求首层柱纵筋的长度。

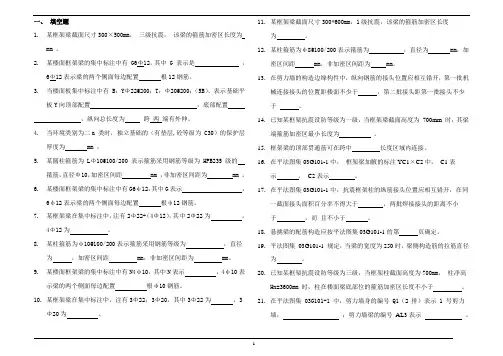

一、填空题1.某框架梁截面尺寸300×500mm，三级抗震，该梁的箍筋加密区长度为mm 。

2.某楼面框架梁的集中标注中有 G6Φ12，其中 G 表示是，6Φ12表示梁的两个侧面每边配置根12钢筋。

3.当楼面板集中标注中有 B：YΦ22@200；T：Φ20@200；（5B），表示基础平板Y向顶部配置，底部配置，纵向总长度为跨两端有外伸。

4.当环境类别为二a 类时，独立基础的（有垫层,砼等级为 C30）的保护层厚度为 mm 。

5.某圆柱箍筋为 LΦ10@100/200 表示箍筋采用钢筋等级为 HPB235 级的箍筋，直径Φ10，加密区间距 mm ，非加密区间距为 mm 。

6.某楼面框架梁的集中标注中有G6φ12，其中G表示，6φ12表示梁的两个侧面每边配置根φ12钢筋。

7.某框架梁在集中标注中，注有2Φ22+（4Φ12），其中2Φ22为，4Φ12为。

8.某柱箍筋为φ10@100/200表示箍筋采用钢筋等级为，直径为，加密区间距 mm，非加密区间距为 mm。

9.某楼面框架梁的集中标注中有N4φ10，其中N表示，4φ10表示梁的两个侧面每边配置根φ10钢筋。

10.某框架梁在集中标注中，注有3Φ22；3Φ20，其中3Φ22为，3Φ20为。

11.某框架梁截面尺寸300*600mm，1级抗震，该梁的箍筋加密区长度为。

12.某柱箍筋为φ8@100/200表示箍筋为，直径为mm，加密区间距 mm，非加密区间距为 mm。

13.在剪力墙的构造边缘构件中，纵向钢筋的接头位置应相互错开，第一批机械连接接头的位置距楼面不少于，第二批接头距第一批接头不少于。

14.已知某框架抗震设防等级为一级，当框架梁截面高度为700mm 时，其梁端箍筋加密区最小长度为。

15.框架梁的顶部贯通筋可在跨中长度区域内连接。

16.在平法图集03G101-1中，框架梁加腋的标注YC1×C2中，C1表示，C2表示。

17.在平法图集03G101-1中，抗震框架柱的纵筋接头位置应相互错开，在同一截面接头面积百分率不得大于，两批焊接接头的距离不小于，而且不小于。

一、二、十一、填空题某框架梁截面尺寸300×500mm，三级抗震，该梁的箍筋加密区长度为84 mm 。

2.某楼面框架梁的集中标注中有 G6Φ12，其中 G 表示是箍筋，6Φ12表示梁的两个侧面每边配置3根12钢筋。

3.当楼面板集中标注中有 B：YΦ22@200；T：Φ20@200；（5B），表示基础平板Y向顶部配置，底部配置，纵向总长度为跨两端有外伸。

4.当环境类别为二a 类时，独立基础的（有垫层,砼等级为 C30）的保护层厚度为 mm 。

5.某圆柱箍筋为 LΦ10@100/200 表示箍筋采用钢筋等级为 HPB235 级的箍筋，直径Φ10，加密区间距 mm ，非加密区间距为 mm 。

6.某楼面框架梁的集中标注中有G6φ12，其中G表示，6φ12表示梁的两个侧面每边配置根φ12钢筋。

7.某框架梁在集中标注中，注有2Φ22+（4Φ12），其中2Φ22为，4Φ12为。

8.某柱箍筋为φ10@100/200表示箍筋采用钢筋等级为，直径为，加密区间距 mm，非加密区间距为 mm。

9.某楼面框架梁的集中标注中有N4φ10，其中N表示，4φ10表示梁的两个侧面每边配置根φ10钢筋。

10.某框架梁在集中标注中，注有3Φ22；3Φ20，其中3Φ22为，3Φ20为。

11.某框架梁截面尺寸300*600mm，1级抗震，该梁的箍筋加密区长度为。

12.某柱箍筋为φ8@100/200表示箍筋为，直径为mm，加密区间距 mm，非加密区间距为 mm。

13.在剪力墙的构造边缘构件中，纵向钢筋的接头位置应相互错开，第一批机械连接接头的位置距楼面不少于，第二批接头距第一批接头不少于。

14.已知某框架抗震设防等级为一级，当框架梁截面高度为700mm 时，其梁端箍筋加密区最小长度为。

15.框架梁的顶部贯通筋可在跨中长度区域内连接。

16.在平法图集03G101-1中，框架梁加腋的标注YC1×C2中，C1表示，C2表示。

一、填空题1.某框架梁截面尺寸300×500mm，三级抗震，该梁的箍筋加密区长度为mm 。

2.某楼面框架梁的集中标注中有 G6Φ12，其中 G 表示是，6Φ12表示梁的两个侧面每边配置根12钢筋。

3.当楼面板集中标注中有 B：YΦ22@200；T：Φ20@200；（5B），表示基础平板Y向顶部配置，底部配置，纵向总长度为跨两端有外伸。

4.当环境类别为二a 类时，独立基础的（有垫层,砼等级为 C30）的保护层厚度为 mm 。

5.某圆柱箍筋为 LΦ10@100/200 表示箍筋采用钢筋等级为 HPB235 级的箍筋，直径Φ10，加密区间距 mm ，非加密区间距为 mm 。

6.某楼面框架梁的集中标注中有G6φ12，其中G表示，6φ12表示梁的两个侧面每边配置根φ12钢筋。

7.某框架梁在集中标注中，注有2Φ22+（4Φ12），其中2Φ22为，4Φ12为。

8.某柱箍筋为φ10@100/200表示箍筋采用钢筋等级为，直径为，加密区间距 mm，非加密区间距为 mm。

9.某楼面框架梁的集中标注中有N4φ10，其中N表示，4φ10表示梁的两个侧面每边配置根φ10钢筋。

10.某框架梁在集中标注中，注有3Φ22；3Φ20，其中3Φ22为，3Φ20为。

11.某框架梁截面尺寸300*600mm，1级抗震，该梁的箍筋加密区长度为。

12.某柱箍筋为φ8@100/200表示箍筋为，直径为mm，加密区间距 mm，非加密区间距为 mm。

13.在剪力墙的构造边缘构件中，纵向钢筋的接头位置应相互错开，第一批机械连接接头的位置距楼面不少于，第二批接头距第一批接头不少于。

14.已知某框架抗震设防等级为一级，当框架梁截面高度为700mm 时，其梁端箍筋加密区最小长度为。

15.框架梁的顶部贯通筋可在跨中长度区域内连接。

16.在平法图集03G101-1中，框架梁加腋的标注YC1×C2中，C1表示，C2表示。

17.在平法图集03G101-1中，抗震框架柱的纵筋接头位置应相互错开，在同一截面接头面积百分率不得大于，两批焊接接头的距离不小于，而且不小于。

一、填空题1.某框架梁截面尺寸300×500mm，三级抗震，该梁的箍筋加密区长度为mm 。

2.某楼面框架梁的集中标注中有 G6Φ12，其中 G 表示是，6Φ12表示梁的两个侧面每边配置根12钢筋。

3.当楼面板集中标注中有 B：YΦ22@200；T：Φ20@200；（5B），表示基础平板Y向顶部配置，底部配置，纵向总长度为跨两端有外伸。

4.当环境类别为二a 类时，独立基础的（有垫层,砼等级为 C30）的保护层厚度为 mm 。

5.某圆柱箍筋为 LΦ10@100/200 表示箍筋采用钢筋等级为 HPB235 级的箍筋，直径Φ10，加密区间距 mm ，非加密区间距为 mm 。

6.某楼面框架梁的集中标注中有G6φ12，其中G表示，6φ12表示梁的两个侧面每边配置根φ12钢筋。

7.某框架梁在集中标注中，注有2Φ22+（4Φ12），其中2Φ22为，4Φ12为。

8.某柱箍筋为φ10@100/200表示箍筋采用钢筋等级为，直径为，加密区间距 mm，非加密区间距为 mm。

9.某楼面框架梁的集中标注中有N4φ10，其中N表示，4φ10表示梁的两个侧面每边配置根φ10钢筋。

10.某框架梁在集中标注中，注有3Φ22；3Φ20，其中3Φ22为，3Φ20为。

11.某框架梁截面尺寸300*600mm，1级抗震，该梁的箍筋加密区长度为。

12.某柱箍筋为φ8@100/200表示箍筋为，直径为mm，加密区间距 mm，非加密区间距为 mm。

13.在剪力墙的构造边缘构件中，纵向钢筋的接头位置应相互错开，第一批机械连接接头的位置距楼面不少于，第二批接头距第一批接头不少于。

14.已知某框架抗震设防等级为一级，当框架梁截面高度为700mm 时，其梁端箍筋加密区最小长度为。

15.框架梁的顶部贯通筋可在跨中长度区域内连接。

16.在平法图集03G101-1中，框架梁加腋的标注YC1×C2中，C1表示，C2表示。

17.在平法图集03G101-1中，抗震框架柱的纵筋接头位置应相互错开，在同一截面接头面积百分率不得大于，两批焊接接头的距离不小于，而且不小于。

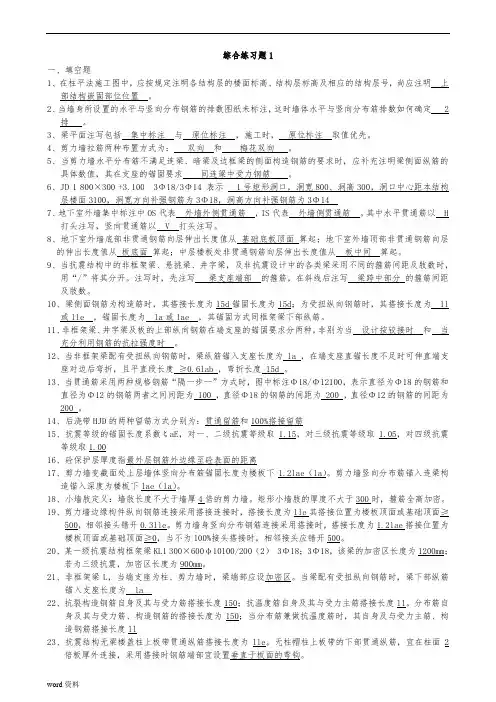

综合练习题1一、填空题1、在柱平法施工图中，应按规定注明各结构层的楼面标高、结构层标高及相应的结构层号，尚应注明上部结构嵌固部位位置。

2、当墙身所设置的水平与竖向分布钢筋的排数图纸未标注，这时墙体水平与竖向分布筋排数如何确定 2排。

3、梁平面注写包括集中标注与原位标注，施工时，原位标注取值优先。

4、剪力墙拉筋两种布置方式为：双向和梅花双向。

5、当剪力墙水平分布筋不满足连梁、暗梁及边框梁的侧面构造钢筋的要求时，应补充注明梁侧面纵筋的具体数值，其在支座的锚固要求同连梁中受力钢筋。

6、JD 1 800×300 +3.100 3Φ18/3Φ14 表示 1号矩形洞口，洞宽800、洞高300，洞口中心距本结构层楼面3100，洞宽方向补强钢筋为3Φ18，洞高方向补强钢筋为3Φ147、地下室外墙集中标注中OS代表外墙外侧贯通筋，IS代表外墙侧贯通筋。

其中水平贯通筋以 H打头注写，竖向贯通筋以 V 打头注写。

8、地下室外墙底部非贯通钢筋向层伸出长度值从基础底板顶面算起；地下室外墙顶部非贯通钢筋向层的伸出长度值从板底面算起；中层楼板处非贯通钢筋向层伸出长度值从板中间算起。

9、当抗震结构中的非框架梁、悬挑梁、井字梁，及非抗震设计中的各类梁采用不同的箍筋间距及肢数时，用“/”将其分开。

注写时，先注写梁支座端部的箍筋，在斜线后注写梁跨中部分的箍筋间距及肢数。

10、梁侧面钢筋为构造筋时，其搭接长度为15d锚固长度为15d；为受扭纵向钢筋时，其搭接长度为 ll或lle ，锚固长度为 la或lae ，其锚固方式同框架梁下部纵筋。

11、非框架梁、井字梁及板的上部纵向钢筋在端支座的锚固要求分两种，非别为当设计按铰接时和当充分利用钢筋的抗拉强度时。

12、当非框架梁配有受扭纵向钢筋时，梁纵筋锚入支座长度为 la ，在端支座直锚长度不足时可伸直端支座对边后弯折，且平直段长度≥0.6lab ，弯折长度 15d 。

13、当贯通筋采用两种规格钢筋“隔一步一”方式时，图中标注Φ18/Φ12100，表示直径为Φ18的钢筋和直径为Φ12的钢筋两者之间间距为 100 ，直径Φ18的钢筋的间距为 200 ，直径Φ12的钢筋的间距为200 。

11G101-1复习题(平法识图)解析一、填空题1.某框架梁截面尺寸300×500mm，三级抗震，该梁的箍筋加密区长度为84mm。

2.某楼面框架梁的集中标注中有G6Φ12，其中G表示是箍筋，6Φ12表示梁的两个侧面每边配置3根12钢筋。

3.当楼面板集中标注中有B：YΦ22@200；T：Φ20@200；（5B），表示基础平板Y向顶部配置，底部配置，纵向总长度为跨两端有外伸。

4.当环境类别为二a类时，独立基础的（有垫层,砼等级为C30）的保护层厚度为mm。

5.某圆柱箍筋为LΦ10@100/200表示箍筋采用钢筋等级为HPB235级的箍筋，直径Φ10，加密区间距mm，非加密区间距为mm。

6.某楼面框架梁的集中标注中有G6φ12，其中G表示，6φ12表示梁的两个侧面每边配置根φ12钢筋。

7.某框架梁在集中标注中，注有2Φ22+（4Φ12），其中2Φ22为，4Φ12为。

8.某柱箍筋为φ10@100/200表示箍筋采用钢筋等级为，直径为，加密区间距mm，非加密区间距为mm。

9.某楼面框架梁的集中标注中有N4φ10，其中N表示，4φ10表示梁的两个侧面每边配置根φ10钢筋。

10.某框架梁在集中标注中，注有3Φ22；3Φ20，其中3Φ22为，3Φ20为。

11.某框架梁截面尺寸300*600mm，1级抗震，该梁的箍筋加密区长度为。

12.某柱箍筋为φ8@100/200表示箍筋为，直径为mm，加密区间距mm，非加密区间距为mm。

13.在剪力墙的构造边缘构件中，纵向钢筋的接头位置应相互错开，第一批机械连接接头的位置距楼面不少于，第二批接头距第一批接头不少于。

14.已知某框架抗震设防等级为一级，当框架梁截面高度为700mm时，其梁端箍筋加密区最小长度为。

15.框架梁的顶部贯通筋可在跨中长度区域内连接。

16.在平法图集03G101-1中，框架梁加腋的标注YC1×C2中，C1表示，C2表示。

17.在平法图集03G101-1中，抗震框架柱的纵筋接头位置应相互错开，在同一截面接头面积百分率不得大于，两批焊接接头的距离不小于，而且不小于。

一、填空题1.某框架梁截面尺寸300×500mm，三级抗震，该梁的箍筋加密区长度为84 mm 。

2.某楼面框架梁的集中标注中有 G6Φ12，其中 G 表示是箍筋，6Φ12表示梁的两个侧面每边配置3根12钢筋。

3.当楼面板集中标注中有 B：YΦ22@200；T：Φ20@200；（5B），表示基础平板Y向顶部配置，底部配置，纵向总长度为跨两端有外伸。

4.当环境类别为二a 类时，独立基础的（有垫层,砼等级为 C30）的保护层厚度为 mm 。

5.某圆柱箍筋为 LΦ10@100/200 表示箍筋采用钢筋等级为 HPB235 级的箍筋，直径Φ10，加密区间距 mm ，非加密区间距为 mm 。

6.某楼面框架梁的集中标注中有G6φ12，其中G表示，6φ12表示梁的两个侧面每边配置根φ12钢筋。

7.某框架梁在集中标注中，注有2Φ22+（4Φ12），其中2Φ22为，4Φ12为。

8.某柱箍筋为φ10@100/200表示箍筋采用钢筋等级为，直径为，加密区间距 mm，非加密区间距为 mm。

9.某楼面框架梁的集中标注中有N4φ10，其中N表示，4φ10表示梁的两个侧面每边配置根φ10钢筋。

10.某框架梁在集中标注中，注有3Φ22；3Φ20，其中3Φ22为，3Φ20为。

11.某框架梁截面尺寸300*600mm，1级抗震，该梁的箍筋加密区长度为。

12.某柱箍筋为φ8@100/200表示箍筋为，直径为mm，加密区间距 mm，非加密区间距为 mm。

13.在剪力墙的构造边缘构件中，纵向钢筋的接头位置应相互错开，第一批机械连接接头的位置距楼面不少于，第二批接头距第一批接头不少于。

14.已知某框架抗震设防等级为一级，当框架梁截面高度为700mm 时，其梁端箍筋加密区最小长度为。

15.框架梁的顶部贯通筋可在跨中长度区域内连接。

16.在平法图集03G101-1中，框架梁加腋的标注YC1×C2中，C1表示，C2表示。

17.在平法图集03G101-1中，抗震框架柱的纵筋接头位置应相互错开，在同一截面接头面积百分率不得大于，两批焊接接头的距离不小于，而且不小于。

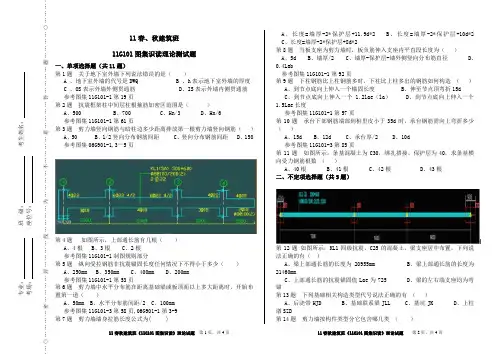

11春秋建筑班《11G101图集识读》理论试题 第1页，共4页11春秋建筑班《11G101图集识读》理论试题 第2页，共4页…○…………密…………封…………线…………内…………不…………要…………答…………题…………○………11春、秋建筑班 11G101图集识读理论测试题一、单项选择题（共11题）第1题 关于地下室外墙下列说法错误的是（ ）A 、地下室外墙的代号是DWQB 、h 表示地下室外墙的厚度C 、OS 表示外墙外侧贯通筋D 、IS 表示外墙内侧贯通筋 参考图集11G101-1第19页第2题 抗震框架柱中间层柱根箍筋加密区范围是（ ）A 、500B 、700C 、Hn/3D 、Hn/6 参考图集11G101-1第61页第3题 剪力墙竖向钢筋与暗柱边多少距离排放第一根剪力墙竖向钢筋（ ）A 、50B 、1/2竖向分布钢筋间距C 、竖向分布钢筋间距D 、150 参考图集06G901-1,3—5页第4题 如图所示，上部通长筋有几根（ ）A 、4根B 、3根C 、2根 参考图集11G101-1制图规则部分第5题 纵向受拉钢筋非抗震锚固长度任何情况下不得小于多少（ ）A 、250mmB 、350mmC 、400mmD 、200mm 参考图集11G101-1第53页第6题 剪力墙中水平分布筋在距离基础梁或板顶面以上多大距离时，开始布置第一道（ ）A 、50mmB 、水平分布筋间距/2C 、100mm 参考图集11G101-3第58页,06G901-1第3-9 第7题 剪力墙墙身拉筋长度公式为( )A 、长度=墙厚-2*保护层+11.9d*2B 、长度=墙厚-2*保护层+10d*2C 、长度=墙厚-2*保护层+8d*2第8题 当板支座为剪力墙时，板负筋伸入支座内平直段长度为（ ）A 、5d B、墙厚/2 C 、墙厚-保护层-墙外侧竖向分布筋直径 D 、0.4Lab参考图集11G101-1第92页第9题 下柱钢筋比上柱钢筋多时，下柱比上柱多出的钢筋如何构造 （ ） A 、到节点底向上伸入一个锚固长度 B 、伸至节点顶弯折15d C 、到节点底向上伸入一个 1.2lae （la ） D 、到节点底向上伸入一个1.5Lae 长度参考图集11G101-1第57页第10题 承台下部钢筋端部到桩里皮小于35d 时，承台钢筋需向上弯折多少 （ ）A 、15dB 、12dC 、承台厚/2D 、10d 参考图集11G101-3第85页第11题 如图所示，条基混凝土为C30，绑扎搭接，保护层为40，求条基横向受力钢筋根数 （ ）A 、40根B 、41根C 、42根D 、43根 二、不定项选择题（共5题）第12题 如图所示：KL1四级抗震，C25的混凝土，梁支座居中布置，下列说法正确的有（ ）A 、梁上部通长筋的长度为20955mmB 、梁上部通长筋的长度为21460mmC 、上部通长筋的抗震锚固值Lae 为725D 、梁的左右端支座均为弯锚第13题 下列基础相关构造类型代号说法正确的有 （ ）A 、后浇带HJDB 、基础联系梁JLLC 、基坑JKD 、上柱墩SZD第14题 剪力墙按构件类型分它包含哪几类 （ ）命题教师：11春秋建筑班《11G101图集识读》理论试题第3页，共4页11春秋建筑班《11G101图集识读》理论试题第4页，共4页…………○…………密…………封…………线…………内…………不…………要…………答…………题…………○A、墙身B、墙柱C、墙梁（连梁、暗梁）参考图集11G101-1第13-15页第15题柱箍筋加密范围包括（）A、节点范围B、底层刚性地面上下500mmC、基础顶面嵌固部位向上1/3HnD、搭接范围参考图集11G101-1第61页第16题柱上板带暗梁箍筋加密区是自支座边缘向内（）A 、3h（h为板厚）B 、100C 、Lab D、250参考图集11G101-1第97页三、判断题（共16题）第17题混凝土等级为C30的三级抗震框架柱，上部通长筋直径为22的三级钢，其锚固长度Lae为37d （）A、正确B、错误参考图集11G101-1第53页第18题非抗震框架梁一般不设加密区（）A、正确B、错误第19题平面标注包括集中标注与原位标注，集中标注表达梁的通用数值，原位标注表达梁的特殊数值。

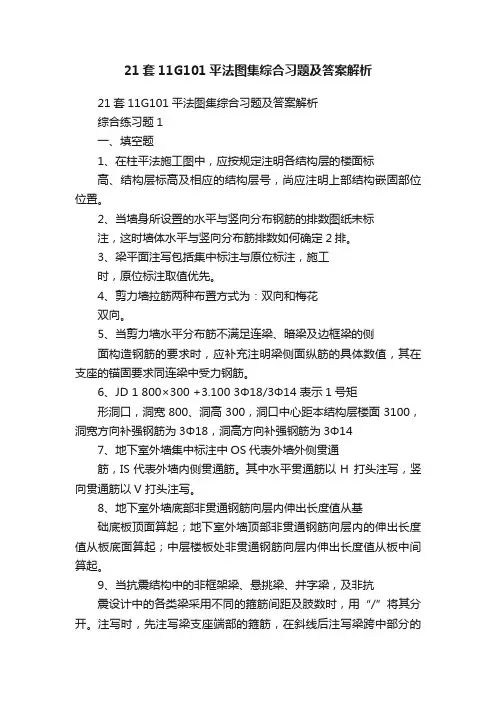

21套11G101平法图集综合习题及答案解析21套11G101平法图集综合习题及答案解析综合练习题1一、填空题1、在柱平法施工图中，应按规定注明各结构层的楼面标高、结构层标高及相应的结构层号，尚应注明上部结构嵌固部位位置。

2、当墙身所设置的水平与竖向分布钢筋的排数图纸未标注，这时墙体水平与竖向分布筋排数如何确定2排。

3、梁平面注写包括集中标注与原位标注，施工时，原位标注取值优先。

4、剪力墙拉筋两种布置方式为：双向和梅花双向。

5、当剪力墙水平分布筋不满足连梁、暗梁及边框梁的侧面构造钢筋的要求时，应补充注明梁侧面纵筋的具体数值，其在支座的锚固要求同连梁中受力钢筋。

6、JD 1 800×300 +3.100 3Φ18/3Φ14 表示1号矩形洞口，洞宽800、洞高300，洞口中心距本结构层楼面3100，洞宽方向补强钢筋为3Φ18，洞高方向补强钢筋为3Φ147、地下室外墙集中标注中OS代表外墙外侧贯通筋，IS代表外墙内侧贯通筋。

其中水平贯通筋以H 打头注写，竖向贯通筋以V 打头注写。

8、地下室外墙底部非贯通钢筋向层内伸出长度值从基础底板顶面算起；地下室外墙顶部非贯通钢筋向层内的伸出长度值从板底面算起；中层楼板处非贯通钢筋向层内伸出长度值从板中间算起。

9、当抗震结构中的非框架梁、悬挑梁、井字梁，及非抗震设计中的各类梁采用不同的箍筋间距及肢数时，用“/”将其分开。

注写时，先注写梁支座端部的箍筋，在斜线后注写梁跨中部分的箍筋间距及肢数。

10、梁侧面钢筋为构造筋时，其搭接长度为15d锚固长度为15d；为受扭纵向钢筋时，其搭接长度为ll或lle ，锚固长度为la或lae ，其锚固方式同框架梁下部纵筋。

11、非框架梁、井字梁及板的上部纵向钢筋在端支座的锚固要求分两种，非别为当设计按铰接时和当充分利用钢筋的抗拉强度时。

12、当非框架梁配有受扭纵向钢筋时，梁纵筋锚入支座长度为la ，在端支座直锚长度不足时可伸直端支座对边后弯折，且平直段长度≥0.6lab ，弯折长度15d 。

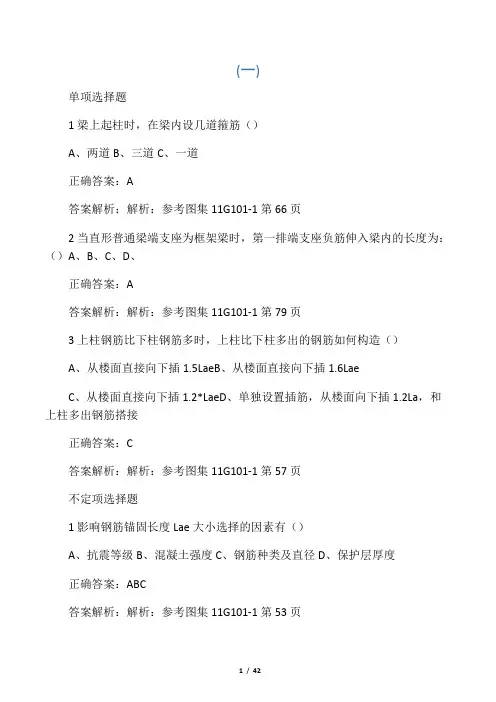

(一)单项选择题1梁上起柱时，在梁内设几道箍筋（）A、两道B、三道C、一道正确答案：A答案解析：解析：参考图集11G101-1第66页2当直形普通梁端支座为框架梁时，第一排端支座负筋伸入梁内的长度为：（）A、B、C、D、正确答案：A答案解析：解析：参考图集11G101-1第79页3上柱钢筋比下柱钢筋多时，上柱比下柱多出的钢筋如何构造（）A、从楼面直接向下插1.5LaeB、从楼面直接向下插1.6LaeC、从楼面直接向下插1.2*LaeD、单独设置插筋，从楼面向下插1.2La，和上柱多出钢筋搭接正确答案：C答案解析：解析：参考图集11G101-1第57页不定项选择题1影响钢筋锚固长度Lae大小选择的因素有（）A、抗震等级B、混凝土强度C、钢筋种类及直径D、保护层厚度正确答案：ABC答案解析：解析：参考图集11G101-1第53页2板内钢筋有（）A、受力筋B、负筋C、负筋分布筋D、温度筋E、架立筋正确答案：ABCD答案解析：解析：参考图集11G101-13框架梁上部纵筋包括哪些？（）A、上部通长筋B、支座负筋C、架立筋D、腰筋正确答案：ABC答案解析：解析：参考图集11G101-1第79页4框架梁的支座负筋延伸长度怎样规定的（）A、第一排端支座负筋从柱边开始延伸至Ln/3位置B、第二排端支座负筋从柱边开始延伸至Ln/4位置C、第二排端支座负筋从柱边开始延伸至Ln/5位置D、中间支座负筋延伸长度同端支座负筋正确答案：ABD答案解析：解析：参考图集11G101-1第79页判断题1φ表示箍筋为一级钢，直径为10，加密区间为100，非加密区为200，均为四肢箍。

（）A、正确B、错误正确答案：A答案解析：解析：参考图集11G101-1第27页2KL8（5A）表示第8号框架梁，5跨，一端有悬挑（）A、正确B、错误正确答案：A答案解析：解析：参考图集11G101-1第26页3抗震框架柱纵筋的断点位置，底层在距基础顶面≥Hn/3处，其他层断点位置距楼面的高度为≥Max（Hn/3,500mm，柱截面最大宽度）（）A、正确B、错误正确答案：B答案解析：解析：参考图集011G101-1第57页4当端支座为柱、剪力墙、框支梁或深梁时，梁端部上部支座筋取伸入跨内长度为Ln / 3，Ln为相邻左右两跨中跨度较大一跨的跨度值。

砼结构平法识图11G101张新民一、单项选择题1.当受拉钢筋直径＞25mm及受压钢筋直径＞28mm时，不宜采用连接方式。

A. 焊接连接B.机械连接C.绑扎连接D.套筒连接2.抗震箍筋直径采用8mm，弯钩的平直段长度取值为A. 75mmB.80mmC.100mmD.120mm3.框架梁中架立钢筋同支座负筋的搭接长度为。

A. 50mmB.120mmC.150mmD.250mm4.如图所示框架柱复合箍筋，m×n= 。

第4题图A. 7×8B. 8×7C. 6×5D. 5×65.某一级抗震结构框架梁集中标注为KL1 300×600 φ10@100/200（2） 3Φ18；3Φ18，该梁的加密区长度为。

A. 600mmB.900mmC.1200mmD.1500mm6.框架梁KL15第1跨左端支座负筋（第一排）的长度为（设端支座采用弯锚，柱箍直径8mm，柱外侧纵筋直径为16mm，柱保护层为20mm，计算结果保留小数点后两位）。

第6题图A. 1200.33mmB.2010.49mmC.3039.33mmD.4009.39mm7.计算如图所示楼板③号筋长度为。

（设板厚150mm，板保护层厚15mm）第7题图A. 3200mmB.3440mmC.3470mmD.3320mm8.《11G101-1》中规定，抗震框架柱Hn为3m，柱截面长边尺寸hc或圆柱直径D为400mm 时，抗震框架柱箍筋加密区的高度应选用。

（注：该部位为非嵌固部位）A. 400mmB.500mmC.600mmD.700mm9. 图中①号支座负筋的分布筋根数=第9题图A. 8B.10C.11D.1310.某梁下部纵筋为2Φ25+3Φ22(-2)／5Φ25，其表示的含义为：（）A．上一排纵筋为2Φ25和3Φ22；下一排纵筋为5Φ25，全部伸入支座。

B．上一排纵筋为5Φ25，全部伸入支座；下一排纵筋为2Φ25和3Φ22，其中2Φ22不伸入支座。

11G101梁平法识图实训题一、填空题1.梁平法施工图系在梁平面布置图上采用和表达。

2.梁平法的平面注写方式包括和。

3.梁平法中集中标注表达梁的数值，原位标注表达梁的数值。

4.梁平法中集中标注KL8(3A) 300×500mm表示。

5.某楼面框架梁的集中标注中有 G6Φ12，其中 G 表示是，6Φ12表示梁的两个6.环境类别为二a 类时，砼等级为 C30的钢筋混凝土柱保护层厚度为 mm 。

7.某梁箍筋为Φ10@100/200 表示箍筋采用钢筋等级为级，直径，加密区间距mm ，非加密区间距为 mm 。

8.某楼面框架梁的集中标注中有G6φ12，其中G表示，6φ12表示梁的两个侧面每边配置根φ12钢筋。

9.某框架梁在集中标注中，注有2Φ22+（4Φ12），其中2Φ22为，4Φ12为。

10.某楼面框架梁的集中标注中有N4φ10，其中N表示，4φ10表示梁的两个侧面每边配置根φ10钢筋。

11.某框架梁集中标注中3Φ22；3Φ20，其中3Φ22为，3Φ20为。

12.某框架梁在原位标注中，梁下部注有6Φ22 2（-2）/4，表示。

13.某框架梁截面尺寸300×500mm，三级抗震，该梁的箍筋加密区长度为 mm 。

14.图集11G101-1规定，室内正常环境属于类环境。

15.某抗震设防等级为三级的框架梁截面高度为700mm ，其梁端箍筋加密区最小长度为。

16.某跨框架梁平面注写如下图所示，KL1为跨连续梁；④－⑤轴线间梁箍筋直径及间距为；④－⑤轴线间梁的侧面纵向钢筋为。

17.某跨框架梁平面注写如图1所示，②轴右侧支座梁上部第一排非通长筋可在距柱边≧ mm处截断，第二排非通长筋可在距柱边≧ mm处截断。

③轴支座上部钢筋共有钢筋，分排配置，其中有钢筋是通长筋。

图1二、选择题1.某框架截面尺寸300×600mm，四级抗震，该梁的箍筋加密区长度为（）A．500 B．900 C．1200 D．无法确定2.框架梁侧面配置的纵向构造钢筋间距a应满足（）A．a≤100 mm B．a≤150 mm C．a≤200 mm D．a≤250 mm3.当抗震等级为三级的C25时，直径为20mm的HRB335级钢筋最小锚固长度l aE为（）。

(一)单项选择题1 梁上起柱时，在梁内设几道箍筋（）A、两道B、三道C、一道正确答案：A答案解析：解析：参考图集11G101-1第66页2 当直形普通梁端支座为框架梁时，第一排端支座负筋伸入梁内的长度为：（）A、1/3LnB、1/4LnC、1/5LnD、1/6Ln正确答案：A答案解析：解析：参考图集11G101-1第79页3 上柱钢筋比下柱钢筋多时，上柱比下柱多出的钢筋如何构造（）A、从楼面直接向下插1.5LaeB、从楼面直接向下插1.6LaeC、从楼面直接向下插1.2*LaeD、单独设置插筋，从楼面向下插1.2La，和上柱多出钢筋搭接正确答案：C答案解析：解析：参考图集11G101-1第57页不定项选择题1 影响钢筋锚固长度Lae大小选择的因素有（）A、抗震等级B、混凝土强度C、钢筋种类及直径D、保护层厚度正确答案：ABC答案解析：解析：参考图集11G101-1第53页2 板内钢筋有（）A、受力筋B、负筋C、负筋分布筋D、温度筋E、架立筋正确答案：ABCD答案解析：解析：参考图集11G101-13 框架梁上部纵筋包括哪些？（）A、上部通长筋B、支座负筋C、架立筋D、腰筋正确答案：ABC答案解析：解析：参考图集11G101-1第79页4 框架梁的支座负筋延伸长度怎样规定的（）A、第一排端支座负筋从柱边开始延伸至Ln/3位置B、第二排端支座负筋从柱边开始延伸至Ln/4位置C、第二排端支座负筋从柱边开始延伸至Ln/5位置D、中间支座负筋延伸长度同端支座负筋正确答案：ABD答案解析：解析：参考图集11G101-1第79页判断题1 φ10@100/200(4)表示箍筋为一级钢，直径为10，加密区间为100，非加密区为200，均为四肢箍。

（）A、正确B、错误正确答案：A答案解析：解析：参考图集11G101-1第27页2 KL8（5A）表示第8号框架梁，5跨，一端有悬挑（）A、正确B、错误正确答案：A答案解析：解析：参考图集11G101-1第26页3 抗震框架柱纵筋的断点位置，底层在距基础顶面≥Hn/3处，其他层断点位置距楼面的高度为≥Max（Hn/3,500mm，柱截面最大宽度）（）A、正确B、错误正确答案：B答案解析：解析：参考图集011G101-1第57页4 当端支座为柱、剪力墙、框支梁或深梁时，梁端部上部支座筋取伸入跨内长度为Ln / 3 ，Ln 为相邻左右两跨中跨度较大一跨的跨度值。

11G101-1平法习题集及答案(含页码)D1 影响钢筋锚固长度Lae大小选择的因素有（ABC ）A、抗震等级B、混凝土强度C、钢筋种类及直径D、保护层厚度正确答案：ABC答案解析：解析：参考图集11G101-1第53页2 板内钢筋有（ABCD ）A、受力筋B、负筋C、负筋分布筋D、温度筋E、架立筋正确答案：ABCD答案解析：解析：参考图集11G101-13 框架梁上部纵筋包括哪些？（ABC）A、上部通长筋B、支座负筋C、架立筋D、腰筋正确答案：ABC答案解析：解析：参考图集11G101-1第79页4 框架梁的支座负筋延伸长度怎样规定的（ABD ）A、第一排端支座负筋从柱边开始延伸至Ln/3位置B、第二排端支座负筋从柱边开始延伸至Ln/4位置C、第二排端支座负筋从柱边开始延伸至Ln/5位置D、中间支座负筋延伸长度同端支座负筋正确答案：ABD答案解析：解析：参考图集11G101-1第79页判断题1 φ10@100/200(4)表示箍筋为一级钢，直径为10，加密区间为100，非加密区为200，均为四肢箍。

（A）A、正确B、错误正确答案：A答案解析：解析：参考图集11G101-1第27页2 KL8（5A）表示第8号框架梁，5跨，一端有悬挑（A）A、正确B、错误正确答案：A答案解析：解析：参考图集11G101-1第26页3 抗震框架柱纵筋的断点位置，底层在距基础顶面≥Hn/3处，其他层断点位置距楼面的高度为≥Max（Hn/3,500mm，柱截面最大宽度）（ B ）A、正确B、错误答案解析：解析：参考图集011G101-1第57页4 当端支座为柱、剪力墙、框支梁或深梁时，梁端部上部支座筋取伸入跨内长度为Ln / 3 ，Ln 为相邻左右两跨中跨度较大一跨的跨度值。

（A）A、正确B、错误正确答案：A答案解析：解析：参考图集11G101-1第79页5 边框梁代号是BKL，它属于梁构件（B ）A、正确B、错误正确答案：B答案解析：解析：参考图集11G101-1第15页，它是墙梁，属于墙构件。

正确答案:A正确答案:A 答案解析：解析：参考图集正确答案:ABC 答案解析：解析：参考图集11G101-1第79页正确答案:A答案解析：解析：参考图集11G101-3第76页正确答案:A答案解析：解析：参考图集11G101-1第92页正确答案:C 答案解析：解析：参考图集06G901-1,3— 5页正确答案:ACD答案解析：暂无解析!第10题 承台下部钢筋端部到桩里皮小于35d 时，承台钢筋需向上弯折多少正确答案:D 答案解析：解析：参考图集11G101-3第85页 第11题 如图所示，条基混凝土为C30，绑扎搭接，保护层为40,求条基横向受力钢筋 根数正确答案:B 答案解析：解：根数 二(6900+2400/2-100) /200+1=41根第12题如图所示：KL1四级抗震，C25的混凝土，梁支座居中布置，下列说法正确的有()正确答案:AC 答案解析：解：Lae=Z ae*La= Z ae* Za*Lab=1.00*1*29d=29*25=725左支座 600V Lae ,故需弯锚，长度=600-25+15*25=950mm右支座 900> Lae ,故采用直锚，长度二Max (0.5*900+5*25,725) =725 上部通长筋长度=(7000+5000+6000-750) +950+725+1.4*725*2=20955mm 第13题下列基础相关构造类型代号说法正确的有A 、至U 节点底向上伸入一个锚固长度B 、伸至节点顶弯折15dC 、到节点底向上伸入一个1.2lae (la )D 、到节点底向上伸入一个1.5Lae 长度 正确答案:C答案解析：解析：参考图集11G101-1 第 57 页A 、15dB 、12dC 、承台厚/2D 、10dA 、40 根B 、41 根C 、42 根D 、43 根C 、上部通长筋的抗震锚固值 Lae 为725D 、梁的左右端支座均为弯锚A 、后浇带HJDB 、基础联系梁JLLC 、基坑JKD 、上柱墩SZDA 、梁上部通长筋的长度为20955mmB 、梁上部通长筋的长度为21460mmA 、正确B 、错误正确答案:B 答案解析：解析：参考图集11G101-1第92页正确答案:A 答案解析：解析：参考图集11G101-3 第 50 页A 、深入支座不小于LaB 、深入支座》12d 且伸到支座中心线C 、不小于500mm正确答案：A答案解析：参考图集11G101-3第80页第4题 承台下部钢筋端部到桩里皮小于 35d 时，承台钢筋需向上弯折多少正确答案：D 答案解析：参考图集11G101-3第85页 第5题 非抗震框架梁的箍筋加密区判断条件为A 、1.5Hb （梁高）、500mm 取大值B 、2Hb （梁高）、500mm 取大值 般不设加密区正确答案:D答案解析：暂无解析!第6题 如图所示，第一跨左端支座负筋有几根r — Mei00Z20O<?>"2 紳EE 4/?rF#stiii£Ka)A 、4根B 、3根正确答案:C 答案解析：参考图集11G101-1制图规则部分 第7题 混凝土钢筋C30,二级抗震，标准层净高为3600,梁高700,柱纵筋为4 22,截 面尺寸为650*650采用绑扎搭接，求标准层柱纵筋的长正确答案:A 答案解析:Lae=Z ae*La= Z ae* Z a*Lab=1.15*1*29d=1.15*29*22=733.7 L=3600-Max (3600/6,650,500) +700+ Max (3600/6,650,500) +1.4*733.7=5327.18mmA 、15dB 、12dC 、承台厚/2D 、10dC 、500mmA 、5327.18mmB 、4300mmC 、5033.7mmD 、4500mmA4022正确答案:ABC答案解析：参考图集11G101-1第26页第14题 下面有关基础梁、框架梁的差异分析描述正确的是A 、正确B 、错误第4题 剪力墙墙身拉筋长度公式为正确答案:B 答案解析：Lae 二 Z ae*La= Z ae*Za*Lab=1.00*1*29d=1.00*29*16=464L=200+1200-40+1.2*464=1916.8mm第10题 梁板式筏形基础平板LPB1每跨的轴线跨度为5000,该方向的底部贯通筋为 14@150,两端的基础梁JZL1的截面尺寸为500*900，纵筋直径为25mm ,基础梁的混凝土强度为C25 .求纵筋根数正确答案:C 答案解析：5000-250*2-max (150/2,75) *2]/150+1=30 根 不定项选择题（共5题） 第11题 两个柱编成统一编号必须相同的条件是A 、柱的总高相同B 、分段截面尺寸相同C 、截面和轴线的位置关系相同 配筋相同正确答案:ABD 答案解析：参考图集11G101-1第8页第12题11G101-3包括的基础类型有 第13题柱箍筋加密范围包括 A 、节点范围 B 、底层刚性地面上下500mm C 、基础顶面嵌固部位向上1/3Hn搭接范围正确答案:ABCD 答案解析：参考图集11G101-1第61页2口口 ^200A 、1360mmB 、1916.8C 、2009.6mmD 、1500mmA 、28 根B 、29 根C 、30 根D 、31 根A 、独立基础B 、梁板式筏型基础C 、箱型基础D 、平板式筏型基础200 3000正确答案:B 答案解析：参考图集11G101-3第73页正确答案:A 答案解析：参考图集11G101-1第59、60页第6题如图所示，板厚为150, C30的砼，四级抗震，梁宽为300,居中布置,支座负筋的标注长度是自支座边向内伸入跨内的长度，支座负筋的分布筋为6@200,求分正确答案:D 答案解析：L=6900-300-1000-1500+150+150=4400mm 第7题如图所示，剪力墙竖直筋为2 16@200, C30的混凝土，四级抗震，采用绑扎搭接，顶层净高3000,求顶层竖筋的长度。
