通信电子线路实验指导书-修改后

北方民族大学《通信电子线路》实验指导书主编校对审核北方民族大学电气信息工程学院二○一三年九月ﻬ目录实验一小信号谐振放大器的性能分析 (2)实验二ＬＣ正弦波振荡器的综合分析 (8)实验三ﻩ振幅调制与解调电路研究与综合测试 (12)实验四ﻩ频率调制与解调电路研究与综合测试 (22)实验五ﻩ锁相环的工作过程及综合分析 (29)实验一小信号谐振放大器的性能分析（综合性实验)一、实验目的1.掌握小信号谐振放大电路的组成和性能特点。

2.熟悉小信号谐振放大器的主要性能指标。

3．学会频响特性的测试。

二、实验仪器与器材１． 高频电子技术实验箱中小信号谐振放大器实验模块电路(RK －050) 2. 示波器 3. 信号源 ４. 扫频仪三、小信号调谐放大器实验电路图1-１为小信号调谐放大器实验电路(R Ｋ-０5０)。

图中,201P 为信号输入铆孔，当做实验时,高频信号由此铆孔输入。

201TP 为输入信号测试点。

接收天线用于构成收发系统时接收发方发出的信号。

变压器21T 和电容12C 、22C 组成输入选频回路,用来选出所需要的信号。

晶体三极管21BG 用于放大信号,12R 、22R 和52R 为三极管21BG 的直流偏置电阻,用以保证晶体管工作于放大区域,且放大器工作于甲类状态。

三极管21BG 集电极接有LC 调谐回路，用来谐振于某一工作频率上。

本实验电路设计有单调谐与双调谐回路，由开关22K 控制。

当22K 断开时，为电容耦合双调谐回路,12L 、22L 、42C 和52C 组成了初级回路，32L 、42L 和92C 组成了次级回路，两回路之间由电容62C 进行耦合，调整62C 可调整其耦合度。

当开关22K 接通时，即电容62C 被短路，此时两个回路合并成单个回路,故该电路为单调谐回路。

图中12D 、22D 为变容二极管，通过改变ADVIN 的直流电压,即可改变变容二极管的电容，达到对回路的调谐。

三个二极管的并联，其目的是增大变容二极管的容量。

通信电子线路实验大纲Communication Electronic Circuits课程编号：H61020007课程类别：学科核心课实验课性质：适用专业：电子信息工程通信工程生物医学工程实验学时：20 学分：0.5先修课程：电路分析、低频电子线路等实验指导书：自编开课实验室名称及地点：通信实验室一、实验教学目的和基本要求通信电子线路实验涉及的电路，绝大部分是非线性电子线路，它们广泛地用于通信系统和各种电子设备中，因此，该课程具有较强的实践性和系统性。

本实验课的主要目的是使学生建立电路系统的概念，了解各单元电路的实际运用及电路的设计方法，培养学生的实际工作能力。

试验教学的基本要求:1．本实验课的主要内容包括高频信号的产生与放大，信号的频率变换及频谱搬移。

在每次的实验课当中，要求实验指导老师讲述实验原理、元器件的基本知识和相关仪器的操作使用方法。

2．培养学生分析、组装和测试电路的能力。

学生必须独立完成各个实验，写出实验报告。

3．理论教学与实际运用相结合，以验证型实验为基础，以系统综合型实验及电路设计为方向，着重培养学生分析和解决问题的能力。

二、实验课程内容和学时分配（见附表）三、考试方法及成绩评定方法对学生实验成绩的评定，采取以实验考试为主、平时成绩为辅的评分方法。

实验考试分为笔试和实验操作两部分。

笔试的内容包括：实验电路的基本知识、元器件常识、仪器测量方面的相关知识等；实验操作包括：电路的组装、调试、测试及实验数据和结论等内容。

考试时必须每人一组，独立完成。

四、适用专业及年级电子信息工程、通信工程、生物医学工程，三年级。

五、主要仪器设备示波器信号发生器频率特性测试仪稳压电源高频毫伏表六、说明按学时数在实验项目表中选做若干个实验，其中综合、设计型实验不少于三个。

实验课程内容和学时分配制定人：卢金平审核人：王平。

实验一高频小信号调谐放大器实验一、实验目的1、掌握小信号调谐放大器的基本工作原理；2、掌握谐振放大器电压增益、通频带及选择性的定义、测试及计算；3、了解高频小信号放大器动态范围的测试方法；二、实验内容1、测量单调谐、双调谐小信号放大器的静态工作电2、测量单调谐、双调谐小信号放大器的增益3、测量单调谐、双调谐小信号放大器的通频带三、实验仪器1、信号源模块1块2、频率计模块1块3、2 号板1块4、双踪示波器1台5、万用表1块6、扫频仪（可选）1台四、实验原理（一）单调谐放大器小信号谐振放大器是通信机接收端的前端电路，主要用于高频小信号或微弱信号的线性放大。

其实验单元电路如图1-1所示。

该电路由晶体管Q1、选频回路T1二部分组成。

它不仅对高频小信号进行放大，而且还有一定的选频作用。

本实验中输入信号的频率f S＝10.7MHz。

基极偏置电阻W3、R22、R4和射极电阻R5决定晶体管的静态工作点。

调节可变电阻W3改变基极偏置电阻将改变晶体管的静态工作点，从而可以改变放大器的增益。

表征高频小信号调谐放大器的主要性能指标有谐振频率f0，谐振电压放大倍数A v0，放大器的通频带BW及选择性（通常用矩形系数K r0.1来表示）等。

图1-1 单调谐小信号放大电路放大器各项性能指标及测量方法如下： 1、谐振频率放大器的调谐回路谐振时所对应的频率f 0称为放大器的谐振频率，对于图1-1所示电路（也是以下各项指标所对应电路），f 0的表达式为∑=LC f π210式中，L 为调谐回路电感线圈的电感量；∑C 为调谐回路的总电容，∑C 的表达式为ie oe C P C P C C 2221++=∑式中， C oe 为晶体管的输出电容；C ie 为晶体管的输入电容；P 1为初级线圈抽头系数；P 2为次级线圈抽头系数。

谐振频率f 0的测量方法是：用扫频仪作为测量仪器，测出电路的幅频特性曲线，调变压器T 的磁芯，使电压谐振曲线的峰值出现在规定的谐振频率点f 0。

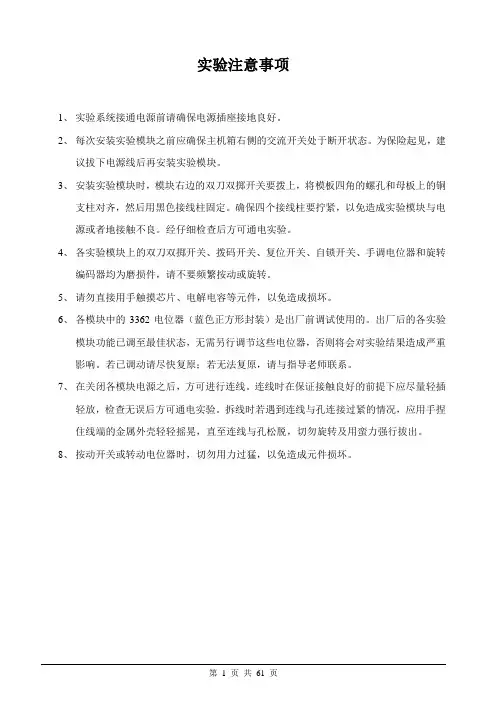

实验注意事项1、实验系统接通电源前请确保电源插座接地良好。

2、每次安装实验模块之前应确保主机箱右侧的交流开关处于断开状态。

为保险起见，建议拔下电源线后再安装实验模块。

3、安装实验模块时，模块右边的双刀双掷开关要拨上，将模板四角的螺孔和母板上的铜支柱对齐，然后用黑色接线柱固定。

确保四个接线柱要拧紧，以免造成实验模块与电源或者地接触不良。

经仔细检查后方可通电实验。

4、各实验模块上的双刀双掷开关、拨码开关、复位开关、自锁开关、手调电位器和旋转编码器均为磨损件，请不要频繁按动或旋转。

5、请勿直接用手触摸芯片、电解电容等元件，以免造成损坏。

6、各模块中的3362电位器（蓝色正方形封装）是出厂前调试使用的。

出厂后的各实验模块功能已调至最佳状态，无需另行调节这些电位器，否则将会对实验结果造成严重影响。

若已调动请尽快复原；若无法复原，请与指导老师联系。

7、在关闭各模块电源之后，方可进行连线。

连线时在保证接触良好的前提下应尽量轻插轻放，检查无误后方可通电实验。

拆线时若遇到连线与孔连接过紧的情况，应用手捏住线端的金属外壳轻轻摇晃，直至连线与孔松脱，切勿旋转及用蛮力强行拔出。

8、按动开关或转动电位器时，切勿用力过猛，以免造成元件损坏。

目录高频电子线路实验箱简介 (3)实验一非线性丙类功率放大器实验 (8)实验二正弦波振荡器 (16)（一）三点式正弦波振荡器 (16)（二）晶体振荡器与压控振荡器 (19)实验三模拟乘法器调幅（AM、DSB、SSB） (22)实验四混频器实验 (27)（一）二极管的双平衡混频器 (27)（二）模拟乘法混频 (32)实验五包络检波及同步检波实验 (37)实验六变容二极管调频实验 (43)实验七正交鉴频及锁相鉴频实验 (51)实验八自动增益控制（AGC） (55)通信电路课程设计小功率调频发射机 (61)高频电子线路实验箱简介一、实验箱组成该实验箱由10个实验模块及实验箱体（含电源）组成。

1、实验模块及电路组成如下：1)模块1：单元选频电路模块该模块属于选件，非基本模块包含LC并联谐振回路、LC串联谐振回路、集总参数LC低通滤波器、陶瓷滤波器、石英晶体滤波器等五种选频回路。

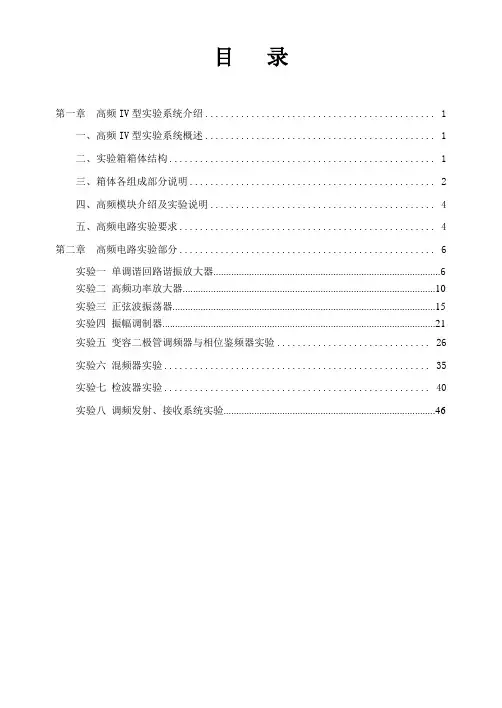

目录第一章高频IV型实验系统介绍 (1)一、高频IV型实验系统概述 (1)二、实验箱箱体结构 (1)三、箱体各组成部分说明 (2)四、高频模块介绍及实验说明 (4)五、高频电路实验要求 (4)第二章高频电路实验部分 (6)实验一单调谐回路谐振放大器 (6)实验二高频功率放大器 (10)实验三正弦波振荡器 (15)实验四振幅调制器 (21)实验五变容二极管调频器与相位鉴频器实验 (26)实验六混频器实验 (35)实验七检波器实验 (40)实验八调频发射、接收系统实验 (46)第一章 高频IV 型实验系统介绍一、高频IV 型实验系统概述本系统由实验箱体和外接实验模块两部分组成，其中外接模块采用插拔式结构设计，便于功能的扩展。

箱体上带有一个最高频率1MHz 的低频信号源、最高频率10MHz 的高频信号源、语音与麦克风模块和电源引出端，可进行部分数字电路和模拟电路实验。

而插上选配的高频模块，则可进行相应的高频实验。

二、实验箱箱体结构箱体平面结构如图1所示，主要由以下几部分组成：● 扬声器● 高频信号源、低频信号源区 ● 电源输出区扬声器 麦克风电源输出低频信号源外接实验模块高频信号源模块电源座图1 GP-IV 实验箱平面布局图●外接实验模块区●实验模块电源座区三、箱体各组成部分说明1.电源输出区电源接通时，电源输出区电源指示灯亮2.扬声器和麦克风其输入输出为汉字标示3.直流电压输出区：系统的电源为220V交流输入，5路直流输出：±5V/2A，±12V/0.5A，-8V/0.5A。

在本区内设有这5组直流电压的输出接口，以方便使用。

4.高频信号源、低频信号源高低频信号源均采用DDS芯片输出正弦波、三角波、方波三种波形的信号，峰峰值最大可达6V，同时幅值、偏移可调。

1).操作：●频率设置键“MENU”：第一次按下此键，数码管第一位开始闪烁，即进入了“频率设置”状态，此时功能键“NEXT”、“ADD”有效；第二次按下此键，退出“频率设置”状态，功能键“NEXT”“ADD”无效。

《通信电⼦线路》实验指导书实验⼀、⾼频⼩信号放⼤器实验⼀、实验⽬的1、了解谐振回路的幅频特性分析——通频带与选择性。

2、了解信号源内阻及负载对谐振回路的影响，并掌握频带的展宽。

3、掌握放⼤器的动态范围及其测试⽅法。

⼆、主要实验仪器与设备1、⾼频电⼦线路综合实验箱（TKGP系列）；2、扫频仪；3、⾼频信号发⽣器；4、双踪⽰波器。

三、实验原理1、⼩信号调谐放⼤器基本原理⾼频⼩信号放⼤器电路是构成⽆线电设备的主要电路，它的作⽤是⼤信道中的⾼频⼩信号。

为使放⼤信号不失真，放⼤器必须⼯作在线性范围内，例如⽆线电接收机中的⾼放电路，都是典型的⾼频窄带⼩信号放⼤电路。

窄带放⼤电路中,被放⼤信号的频带宽度⼩于或远⼩于它的中⼼频率。

如在调幅接收机的中放电路中，带宽为9KHz，中⼼频率为465KHz，相对带宽Δf/f0约为百分之⼏。

因此，⾼频⼩信号放⼤电路的基本类型是选频放⼤电路，选频放⼤电路以选频器作为线性放⼤器的负载，或作为放⼤器与负载之间的匹配器。

它主要由放⼤器与选频回路两部分构成。

⽤于放⼤的有源器件可以是半导体三极管，也可以是场效应管，电⼦管或者是集成运算放⼤器。

⽤于调谐的选频器件可以是LC谐振回路，也可以是晶体滤波器，陶瓷滤波器，LC集中滤波器，声表⾯波滤波器等。

本实验⽤三极管作为放⼤器件，LC 谐振回路作为选频器。

在分析时，主要⽤如下参数衡量电路的技术指标：中⼼频率、增益、噪声系数、灵敏度、通频带与选择性。

单调谐放⼤电路⼀般采⽤LC回路作为选频器的放⼤电路，它只有⼀个LC回路，调谐在⼀个频率上，并通过变压器耦合输出，图1-1为该电路原理图。

1f中⼼频率为f0+带宽为Δf=f2-f1图1-1、单调谐放⼤电路为了改善调谐电路的频率特性，通常采⽤双调谐放⼤电路，其电路如图1-2所⽰。

双调谐放⼤电路是由两个彼此耦合的单调谐放⼤回路所组成。

它们的谐振频率应调在同⼀个中⼼频率上。

两种常见的耦合回路是：1）两个单调谐回路通过互感M耦合，如图1-2（a）所⽰，称为互感耦合双调谐振回路；2）两个单调谐回路通过电容耦合，如图1-2（b）所⽰，称为电容耦合双调谐回路。

通信电子线路实验指导书GP-4A严国萍贺锋华中科技大学电子与信息工程系二○○三年十二月前言通信电子线路实验系统是配合通信电子线路（高频电子线路或非线性电子电路）课程的理论教学研制的一套实验系统。

通信电子线路实验系统由通信发射机和接收机两大部分组成。

每部分都由单独的单元模块组合。

既可根据课程内容、进度完成单元模块实验，又可进行调幅、调频两种收、发系统的实验。

实验内容既有分立器件又有集成器件，便于学生循序渐进的学习。

发射机系统由低频调制源振荡器电路、变容二极管调频电路、振幅调制电路、高频功率放大器五个模块组成。

可独立进行各部分功能模块实验，也可将各部分级连完成发射机整机调试和测试实验。

接收机系统由小信号调谐放大器、混频器、锁相频率合成器、本振源、中放、二次混频与鉴频，包络检波五个模块组成。

可独立进行各部分功能模块实验，也可将各部分级联完成接收机功能实验。

该实验装置还可进行通话实验，使学生了解实际的通信系统。

通过实验可使学生进一步消化理解理论课程内容，培养学生调测的实际动手能力，建立系统概念。

采用GP-4型实验设备做实验时，必备的仪器是20MHZ以上双踪示波器，万用表、频率计、毫伏表、高频信号发生器等，GP-4A型实验设备中带有高频信号发生器和频率计。

该实验设备经过多次修改，本指导书是针对GP-4型和GP-4A型机所写，设备和指导书仍有一些不完善甚至不妥之处，期望同学们及有关老师提出宝贵意见。

编者二OO三年十二月目录实验板模块分布图 (1)实验一高频小信号调谐放大器 (4)实验二高频功率放大器 (8)实验三正弦波振荡器 (12)实验四振幅调制器 (16)实验五调幅波信号的解调 (20)实验六混频器 (23)实验七变容二极管调频器 (29)实验八调频波解调实验 (33)实验九本振频率合成 (36)实验十调幅系统实验 (39)实验十一调频系统实验 (42)实验十二模拟通话实验 (45)GP-4型通信电子线路简易操作说明 (48)附录1 频率计和高频信号发生器 (54)附录2 BE3型频偏仪 (56)附录3 主要集成电路 (58)图10-1（a ）调幅发射机实验组成原理框图J36(J.H.OUT)J30图10-1 （b ）调幅接收机实验组成原理框图ZD.OUT图11-1 （a ）调频发射机实验组成原理框图J36(J.H.OUT)J30图11-1 （b ）调频接收机实验组成原理框图实验一高频小信号调谐放大器一、实验目的1．掌握谐振放大器电压增益、通频带、选择性的定义、测试及计算。

高频电子线路实验指导书孙思梅改编电子与通信实验中心2008年8月实验要求1. 实验之前必须充分预习，认真阅读实验指导书，掌握好实验所必需的有关原理和理论知识；2. 对实验中所用到的仪器使用之前必须了解其性能、使用方法和注意事项，并在实验时严格遵守；3. 动手实验之前应仔细检查电路，确保无误后方能接通电源；4. 由于高频电路的特点，要求每次实验时连线要尽可能地短且整齐，不要有多余的线；5. 调节可变电容或可变电阻时应使用无感起子；6. 需要改接连线时，应先关断电源，再改接线；7. 实验中应细心操作，仔细观察实验现象；8. 实验中如发现异常现象，应立即关断电源，并报告指导老师；9. 实验结束后，必须关断电源，整理好仪器、设备、工具和实验导线。

实验报告要求：1．写明实验名称；2．写出实验目的；3．绘制实验电路图；4．列出实验所需仪器的型号和数量；5．写出实验内容及步骤；6．分析试验数据；7．写出实验体会。

目录实验一单调谐回路谐振放大器（实验板G1） (1)实验二双调谐回路及通频带展宽实验（实验板G1） (4)实验三正弦波振荡器（实验板G1） (6)实验四低电平振幅调制器（利用乘法器）（实验板G3） (9)实验五丙类高频功率放大器（实验板G2F） (12)实验六高电平振幅调制器（实验板G2F） (17)实验七调幅波信号的解调（实验板G3） (19)实验八变容二极管调频振荡器（实验板G4） (22)实验九相位鉴频器（实验板G4） (24)实验十集成电路（压控振荡器）构成的频率调制器（实验板G5） (27)实验十一集成电路（锁相环）构成的频率解调器（实验板G5） (30)实验十二利用二极管函数电路实现波形转换（主机面板） (32)实验十三晶体管混频电路（实验板G7） (33)附录1：TPE—GP2型高频电路实验学习机 (36)附录2：XPD1252－BT3C RF宽带扫描仪 (37)附录3：SP-1500型频率计 (44)附录4：DA22B型超高频毫伏表 (47)附录5：F40型数字合成函数信号发生器 (50)实验一单调谐回路谐振放大器一、实验目的1.熟悉电子元器件和高频电路实验箱。

通信电子电路实验指导书电路实验中心2016年4月目录实验1 单调谐回路谐振放大器 (2)实验2 双调谐回路谐振放大器 (8)实验3 集成乘法器幅度调制电路 (15)实验4 振幅解调器（包络检波） (23)实验5 振幅解调器（同步检波） (28)附录高频信号发生器使用简介 (32)实验1 单调谐回路谐振放大器—、实验准备1．本实验时应具备的知识点（1）放大器静态工作点（2）LC并联谐振回路（3）单调谐放大器幅频特性2．本实验时所用到的仪器（1）①号实验板《小信号调谐放大器电路》板（2）⑤号实验板《元件库》板及库元件。

注意：元件库板与库元件一一对应，实验结束后，请对应放好，便于实验后检查。

（3）双踪示波器（模拟）（4）电源（5）高频信号发生器（6）万用表二、实验目的1．熟悉电子元器件和高频电子线路实验系统；2．掌握单调谐回路谐振放大器的基本工作原理；3. 熟悉放大器静态工作点的测量方法；4．熟悉放大器静态工作点和集电极负载对单调谐放大器幅频特性（包括电压增益、通频带、Q值）的影响；5．掌握测量放大器幅频特性的方法。

三、实验内容1．用万用表测量晶体管各点（对地）电压VB、VE、VC，并计算放大器静态工作点；2．用示波器测量单调谐放大器的幅频特性；3．用示波器观察静态工作点对单调谐放大器幅频特性的影响；4．用示波器观察集电极负载对单调谐放大器幅频特性的影响。

四、基本原理1．单调谐回路谐振放大器原理小信号谐振放大器是通信接收机的前端电路，主要用于高频小信号或微弱信号的线性放大和选频。

单调谐回路谐振放大器原理电路如图1-1所示。

图中，R B1、R B2、R E用以保证晶体管工作于放大区域，从而放大器工作于甲类。

C E是R E的旁路电容，C B、C C是输入、输出耦合电容，L、C是谐振回路，R C是集电极（交流）电阻，它决定了回路Q值、带宽。

为了减轻晶体管集电极电阻对回路Q值的影响，采用了部分回路接入方式。

图1-1 单调谐回路放大器原理电路图1-2 实验电路图（此图为典型原理图，图中标号与所用电路标号不一致）42．单调谐回路谐振放大器实验电路单调谐回路谐振放大器实验电路如图1-2所示。

实验一 LC 与晶体振荡器实验一、实验目的1）、了解电容三点式振荡器和晶体振荡器的基本电路及其工作原理。

2）、比较静态工作点和动态工作点，了解工作点对振荡波形的影响。

3）、测量振荡器的反馈系数、波段复盖系数、频率稳定度等参数。

4）、比较LC 与晶体振荡器的频率稳定度。

二、实验预习要求实验前，预习教材：“电子线路非线性部分”第3章：正弦波振荡器；“高频电子线路”第四章：正弦波振荡器的有关章节。

三、实验原理说明三点式振荡器包括电感三点式振荡器（哈脱莱振荡器）和电容三点式振荡器（考毕兹振荡器），其交流等效电路如图1-1。

1、起振条件1）、相位平衡条件：X ce 和X be 必 需为同性质的电抗，X cb 必需为异性质的电抗，且它们之间满足下列关系：2）、幅度起振条件： 图1-1 三点式振荡器式中：q m ——晶体管的跨导，LCX X X X Xc o C L ce be 1 |||| )(=-=+-=ω，即)(Au1* 'ie L oe m q q q Fu q ++>F U——反馈系数，A U——放大器的增益，q ie——晶体管的输入电导，q oe——晶体管的输出电导，q'L——晶体管的等效负载电导，F U一般在0.1~0.5之间取值。

2、电容三点式振荡器1）、电容反馈三点式电路——考毕兹振荡器图1-2是基本的三点式电路，其缺点是晶体管的输入电容C i和输出电容Co对频率稳定度的影响较大，且频率不可调。

L1L1（a）考毕兹振荡器（b）交流等效电路图1-2 考毕兹振荡器2）、串联改进型电容反馈三点式电路——克拉泼振荡器电路如图1-3所示，其特点是在L支路中串入一个可调的小电容C3，并加大C1和C2的容量，振荡频率主要由C3和L决定。

C1和C2主要起电容分压反馈作用，从而大大减小了C i和C o对频率稳定度的影响，且使频率可调。

（a ） 克拉泼振荡器 （b ） 交流等效电路图1-3 克拉泼振荡器3）、并联改进型电容反馈三点式电路——西勒振荡器电路如图1-4所示，它是在串联改进型的基础上，在L 1两端并联一个小电容C 4，调节C 4可改变振荡频率。

东海科学技术学院课程设计指导书系：机电工程系教研室：电子信息教研室课程设计名称：通信电子线路课程设计适用专业：电子信息工程制订时间： 2013.12.15浙江海洋学院教务处2013年12月15日一.目的任务电子技术发展日新月异，电子技术应用到了社会生活的各个领域；认识和了解电子技术的基本知识是非常必要的。

通信电子线路是无线电技术类专业的一门主要技术基础课，其主要任务是研究高频电子线路的基本原理与基本分析方法，以单元电路的分析和设计为主。

通信电子线路课程设计将课程理论与实践相结合，构筑了一个基础扎实、充满活力的学习实践平台。

二.设计内容1.巩固理论知识，具体包括幅度调制、频率调制、解调、载频等；2.理解超外差收音机的工作原理。

3.基于Protel99SE软件进行原理图和PCB图的绘制。

实践收音机具有时钟、闹钟功能的调频收音机，内部采用3片集成电路。

CD2003GP它包含了FM波段电磁波从天线输入到音频输出的全部功能，TDA2822功能是音频功率放大；SC3610D具有频率显示、时钟、闹钟功能。

电路上的其它器件为一些调节器件、耦合器件和滤波器件，主要有电阻、电感、电容、晶体三极管、晶体二极管和液晶显示器等。

4.对收音机进行焊接、装配和调试。

5.完成成果说明书的撰写。

三．时间安排实习共两周，为本学期的第14-15周，即2013年12月16日到2013年12月29日，其中12月18日、19日、25日、26日到实验室进行实际操作，其余时间为自学和写报告的时间。

四．设计工作要求1、注意安全，增强自我保护意识；2、爱护公物，工具不得转借、不得丢失；3、注意卫生，不得随意丢弃杂物；4、遵守实习室操作规程，对号入座；5、不准缺课；实验室老师无权给学生批假。

6、不准迟到；迟到5分钟就扣5分成绩、迟到40分钟就很难及格，并且累计迟到时间。

7、收音机器件不要损坏和丢失，部分器件有配件，损坏和丢失可登记领取。

但丢失的重要器件是要扣成绩的。

目录实验一高频小信号放大实验 (1)实验二高频谐振功率放大实验 (4)实验三LC振荡器实验 (7)实验四石英晶体振荡器实验 (10)实验五二极管环形混频实验 (12)实验六乘法器混频实验 (14)实验七幅度调制与解调实验 (16)实验八角度调制与解调实验 (20)实验一高频小信号放大实验一、实验目的1、掌握高频小信号调谐放大器的工作原理；2、掌握谐振放大器电压增益、通频带、选择性的定义、测试及计算方法。

二、实验内容1、测量各放大器的电压增益。

三、实验仪器1、20MHz示波器一台2、数字式万用表一块3、调试工具一套四、实验基本原理1、单级单调谐放大器图1－1 单级单调谐放大器实验原理图实验原理图如图1－1所示，本实验的输入信号（10.7MHz）由正弦波振荡器模块的石英晶体振荡器或高频信号源提供。

信号从TP5处输入，从TT2处输出。

调节电位器W3可改变三极管Q2的静态工作点，调节可调电容CC2和中周T2可改变谐振回路的幅频特性。

2、单级双调谐放大器图1－2 单级双调谐放大器实验原理图实验原理图如图1－2所示，单级双调谐放大器和单级单调谐放大器共用了一部分元器件。

两个谐振回路通过电容C20（1nF ）或C21（10 nF ）耦合，若选择C20为耦合电容，则TP7接TP11；若选择C21为耦合电容，则TP7接TP12。

五、实验步骤1、计算选频回路的谐振频率范围若谐振回路的电感量为1.8uH ～2.4uH ，回路总电容为105 pF ～125pF （分布电容包括在内），根据公式LCf π21=计算谐振回路谐振频率0f 的范围。

2、单级单调谐放大器 （1）连接实验电路在主板上正确插好小信号放大器模块，开关K1、K2、K3、K5向左拨，主板GND 接模块GND ，主板＋12V 接模块＋12V 。

TP9接地，TP8接TP10。

检查连线正确无误后，打开实验箱左侧的船形开关，K5向右拨。

若正确连接，则模块上的电源指示灯LED4亮。

徐州工程学院《通信电子线路》实验指导书电子科学与技术教研室SINCE 2012目录前言 (1)实验一小信号调谐放大器实验 (5)实验二高频谐振功率放大器实验 (9)实验三 LC、晶体正弦波振荡电路实验 (15)实验四集成乘法器幅度调制实验 (23)实验五（1）二极管包络检波实验 (31)实验五（2）调幅波同步解调实验 (37)实验六锁相实验（基础部分） (40)实验七无线电发送与接收实验 (46)《通信电子线路》实验教学大纲 (48)前言JH5007A+新型高频电子电路实验系统介绍一、概述南京捷辉科技有限公司经过多年的生产实践和市场应用调研，在原有JH5007高频电子电路综合实验箱的基础上，又隆重推出了JH5007A+高频电子电路综合实验系统，为各类高等院校的高频电子电路综合实验教学提供了更为先进的实验平台，该产品在保留了JH5007高频电子电路综合实验系统特点的基础上，对产品进行了大幅度的改造升级，该新型高频电子电路综合实验系统紧密配合当前大学该课程各章节的主要教学内容，力求涵盖相关的各个基本知识点，使学生在课堂理论教学的基础上有条件、有机会亲自动手了解和熟悉高频电子电路的结构、工作原理、关键技术及常用测量方法，增加实践知识，提高学习兴趣和动手能力，为今后从事相关领域的工作积累经验。

二、本新型高频电子电路综合实验系统主要有以下几大特色1、与目前大专院校中实用的专业课程教材配合十分紧密。

为紧密配合教学需求，本新型高频电子电路综合实验系统的设计包含了课堂教学各章节的大部分可操作实验。

其中包括：LC、晶体正弦波振荡电路实验，小信号调谐放大器实验，高频谐振功率放大器实验，变容二极管调频实验，电容耦合相位鉴频器实验，集成乘法器幅度调制实验与同步解调实验，二极管包络检波实验，晶体三极管混频电路实验，集成锁相环基本原理实验，锁相环调频发射与接收鉴频实验，无线电发送与接收实验等。

2、开放性强设置了尽可能多的信号观察点和测试点，使学生通过实验，不仅能熟悉各类高频电子电路的结构，还能直观的了解信号产生、传输过程中各个关键点的信号形态特点；实验系统涉及基本原理的各个模块中，还设置了较多的调节旋钮，使学生可以在确保安全的前提下灵活地改变系统模块的各项主要参数，能够观察到参数的变化对系统性能的影响，进一步加深对基本知识点的理解。

通信电子线路实验指导书陈红霞马中华编庄觉辉审集美大学信息工程学院2010年9 月目录实验一高频通用电子仪器的使用--------------------------------------------- 1 实验二调谐放大器--------------------------------------------------------- 2 实验三丙类高频功率放大电路---------------------------------------------- 5 实验四 LC电容反馈式三点式震荡器----------------------------------------- 11 实验五石英晶体振荡器---------------------------------------------------- 13 实验六振幅调制器-------------------------------------------------------- 14 实验七调制波信号的解调------------------------------------------------- 18 实验八变容二极管调频振荡器--------------------------------------------- 21 实验九相位鉴频器------------------------------------------------------- 23 实验十集成电路（压控振荡器）构成的频率调制器---------------------------- 25 实验十一集成电路（锁相环）构成的频率解调器------------------------------- 27 实验十二利用二极管函数电路实现波形转换----------------------------------- 39 附录一 F120型数字合成函数/任意波信号发生器/计数器 ---------------------- 30 附录二 LPS305直流电源供应器操作手册------------------------------------ 32 附录三 Agilent54621A/22A/24A示波器------------------------------------- 34 附录四 BT-3GⅢ型频率特性测试仪 38前言实验是学习电子技术的一个重要环节。

《通信电子线路课程设计》指导书班级：通信工程111、112指导教师：刘金龙、施彩平学期：2013-2014-1淮海工学院电子工程学院通信工程系2013年12月20日一、通信电子线路课程设计的目的和任务“通信电子线路”是电子信息类专业必修的一门专业基础课，是电子信息类专业十分重要的主干课程之一，是一门理论和实践紧密结合的课程。

该课程设计是其实践性的一个体现，是集基本技能、技能训练、理论知识的综合与应用，是对“通信电子线路”课程的巩固和提高，是培养具有较强的理论水平，又有足够的实践能力的高等技术应用型专门人才的重要手段之一。

通过该课程的学习，可使学生综合能力、实验技术、创新思想得到全面提升。

通过课程设计，使学生增强对通信电子技术的理解，学会查寻资料、比较方案，学会通信电路的设计、计算；进一步提高分析解决实际问题的能力、创造一个动脑动手、独立开展电路实验的机会，锻炼分析、解决通信电子电路问题的实际本领，真正实现由课本知识向实际能力的转化；通过典型电路的设计制作，加深对基本原理的了解，增强学生的实践能力。

二、通信电子线路课程设计的要求电路设计反映学生理论知识的实际应用能力，扎实的电子线路理论是成功设计电路的基础。

所以其要求是：⑴功能和性能指标分析：对题目的各项要求进行分析，整理出系统和具体电路设计所需的更具体、更详细的功能要求和技术性指标数据，以求得设计的原始数据。

⑵选择元器件：很好地理解电路的工作原理，正确利用计算公式，选择合理的元件参数，且应降低成本，减少器件品种，减少元器件的功耗和体积。

⑶画出总体电路图初稿并审图，将错误降到最低程度，保证仿真顺利完成。

⑷仿真：通过仿真，检查各元器件的性能、参数、质量能否满足设计要求，检查各单元电路的功能和指标是否达到设计要求。

⑸画出总体电路图，要求按相关规定，布局合理，图面清晰，便于对图的理解和阅读，为印制电路板，并组装、调试和维修时做好准备。

三、课程设计选题内容及设计要点１、课题选择本次课程设计选题主要从以下几个方面考虑：⑴符合教学大纲要求；⑵题目应有一定深度与广度，照顾《高频电子线路》课程各章节内容；⑶具有一定实用性。

实验指导书（仅实验内容步骤）-删减版通信原理实验指导书（删减版）前言通信原理是电子信息类各专业的专业基础课，是一门理论性和实践性都很强的课程。

这门课的理论教学方法是：由通信系统的原理方框图得到数学模型，再对数学模型进行数学分析，从而得到关于通信的一些基本概念和重要结论。

由于学生在学习这门课时一般只使用过收音机、电视机、电话机及手机等通信工具，而对通信原理特别是数字通信原理缺少实践经验和感性认识，所以往往对理论教学感到枯燥，难于理解理论分析得到的基本概念和重要结论。

针对这种情况，目前各学校普遍开设了通信原理实验课，并收到了良好的效果。

为配合通信原理实验教学，作者先后研制了HUST TX-1、TX-2、TX-3、TX-3B、TX-5、TX-6及TX-6B型通信原理教学实验系统，同时编写了相应的实验指导书。

目前，已有许多学校采用该系列实验系统为大学本科生和专科生开设通信原理实验课。

为满足使用者需要，作者对原实验讲义进行了修改和补充。

本实验指导书中详细介绍了该系列通信原理教学实验系统的工作原理，以及采用该实验设备做实验的实验目的、实验内容和实验步骤等。

书中还给出了通信系统中的许多实用电路。

本书可以作为实验教材，也可供有关人员设计电路时参考。

本实验指导书由王福昌、潘晓明共同编写，由王福昌定稿。

黄本雄老师参加了HUST TX实验设备的初期研发工作。

参加初期研发工作的还有95届、96届及97届的本科生，他们是：管烨、凌重华、王志坚、罗新宇、刘建宇、田廷玉、卢俊峰、苏梦生、聂春燕、陈卫东。

2002届硕士研究生谌�Z和2021届硕士研究生张璇参加了实验设备的改型工作。

这些老师和同学的工作为本实验指导书的编写提供了有力支持，作者对他们表示衷心感谢。

本实验指导书和HUST TX系列实验设备可以与作者编著的“通信原理”（清华大学出版社）及“通信原理辅导与习题解答”（华中科技大学出版社）配合使用，也可与其他通信原理教材配合使用。
