螺纹连接练习题一、选择题1、常用螺纹联接中，自锁性最好的螺纹是A。
A、m角螺纹B、梯形螺纹C、锯齿形螺纹D、矩形螺纹2、常用螺纹联接中，传动效率最高的螺纹是D。
A、m角螺纹B、梯形螺纹C、锯齿形螺纹D、矩形螺纹3、为连接承受横向工作载荷的两块薄钢板，一般采用A。
A、螺栓连接8、双头螺柱连接C、螺钉连接D、紧定螺钉连接4、当两个被联接件不太厚时，宜采用B。
人、双头螺柱联接B、螺栓联接C、螺钉联接D、紧定螺钉联接5、当两个被联接件之一太厚，不宜制成通孔，且需要经常拆装时，往往采用___C___。
A、螺栓联接B、螺钉联接^双头螺柱联接D、紧定螺钉联接6、当两个被联接件之一太厚，不宜制成通孔，且联接不需要经常拆装时，往往采用___B___。
A、螺栓联接B、螺钉联接二双头螺柱联接D、紧定螺钉联接7、在拧紧螺栓联接时，控制拧紧力矩有很多方法，例如C。
A、增加拧紧力B、增加扳手力臂C、使用指针式扭力扳手或定力矩扳手8、螺纹联接防松的根本问题在于C。
A、增加螺纹联接的轴向力B、增加螺纹联接的横向力C、防止螺纹副的相对转动D、增加螺纹联接的刚度9、螺纹联接预紧的目的之一是A。
A、增强联接的可靠性和紧密性B、增加被联接件的刚性C、减小螺栓的刚性10、.常见的连接螺纹是C。
CA.左旋单线B.右旋双线C.右旋单线D.左旋双线11、用于连接的螺纹牙型为三角形，这是因为三角形螺纹A。
A.牙根强度高，自锁性能好B.传动效率高C.防振性能好D.自锁性能差12、标注螺纹时___A___。
A.右旋螺纹不必注明B.左旋螺纹不必注明C.左、右旋螺纹都必须注明D.左、右旋螺纹都不必注明13、管螺纹的公称直径是指D。
DA.螺纹的外径B.螺纹的内径C.螺纹的中径D.管子的内径14、当螺纹公称直径、牙型角、螺纹线数相同时，细牙螺纹的自锁性能比粗牙螺纹的自锁性能A。
A.好B.差C.相同D.不一定15、用于薄壁零件连接的螺纹，应采用A。
A.三角形细牙螺纹B.梯形螺纹£r锯齿形螺纹D.多线的三角形粗牙螺纹16、在螺栓连接中，有时在一个螺栓上采用双螺母，其目的是C。
螺纹连接部分练习题:1.图示减速器端盖用四个螺钉固定在铸铁箱体上，端盖与箱体间采用金属垫片，螺栓的相对刚度c=0.3,许用应力[o]=160N/mm2o已知端盖受轴向载荷尸£=6000 N,连接的剩余预紧力为工作载荷的1.5 倍，试确定预紧力及螺钉直径。
2.如图所示，用六个M16的普通螺栓联接的钢制液压油缸，螺栓为8.8级，安全系数S=3,缸内油压p=2.5MPa,为保证紧密性要求, 剩余预紧力0，NL5尸。
求预紧力的取值范围。
（注：螺栓与缸体的相对刚度为0. 3, M16的普通螺栓对应的小径约为13mm）3.取，=5,许用应力 3,验算连接强度查手册，校制孔用螺栓GB/T 27-88 Ml2X60,—22 = 38inm,因此连接处的最小挤压高度F 气= 4x 9493 = 18.25MPa5—23 解：1.计算单个螺栓的工作剪力… IT 2x630xl03 F =——= --------------- =2423N zD 4x1302.确定许用应力联轴器的材料为铸铁HT200, a e = 200MPa ,设联轴器工作时受变载荷，查表5-10,取S p =i.螺 栓的性能等级为8.8级，b, =640MPa,查表5-10,= 66.7MPa ；Sp 3 光杆部分的直径％ =131111)1,光杆部分的长度为60 = 18niin ,由公式(5・35),接合面的挤压应力W3 ------- = 10.35MPa <[a D ] 13x18P ' 由公式(5-36),螺栓杆的剪切应力_ 4F湿* ^xl32满足强度条件。
笛邸亩费噩"港fiB.E贤二M 帝督』芸国^oJ^-JLKhJd^XWW耻并募怠羸1知堰奏靠戮忘霸辑：魏鎏爆麒素章利谴熊I ■赂、酒）a 戮憩的算象霍畅聪警上蹭剥瀚笋"熊麒窘游霍御篇微上箭脚 为勺，网皿扉七余恩滋耕M 土加;H1 贸 TX= S M ^F' " /囱国矿可知&窸蒲胃嫌由爆人“ 奔菁日申虹W •摩G K :声、M ■•耕-K 思“盥颦萝，黑 食 说2.-歆尊*密二申矗撅堑盥:由霸物上毓鸵=，=笋• r, - f-r . AM k tra e tK# i ?n SI 建为/大.聃建山 黑 ■ 域怦国邙司霹U 篮撤餐燃成最嵩静翳燃密 __________________________________________________________部一粉&由 糖兄力幡疆胞蠹觐庵嘏宜■上？冗鼬撷橱囊蜩鼬窗奁净”瓣画宾外那偶■洌索…敏 " 康谶煽总醐S?胎播爵女悬丧a 虚踏掌馨遥畿幽睫橱瞑勰摩警素魏童忘跃戚典卜 熟鹿懑瓮篱巍育章龈卷耍瀑金毓侦鹿爵&疆感赢成瘙哉感遍 殖棒WJK 崖［醇善J 虹虐警雾魔嫉遂谜跳爨鹿矗娣麟伍懑力£褰醵彘弱龈庖画墙，七％，部研&》底爨嚣壕篇卷额倒由籀最芋费暨命徽费『撼索瞻毓成事了*京X 虎m •"? .十耕?-饕晃七制g 加黑，广衰帝砂,+■专副史-野璋专/鬣膈帅J 其甘 宜妃邮果 电忽兰个衣穗^感蕾费使流麟喜糠镣呢觎徵^〜麒H。
螺纹连接习题及答案螺纹连接习题及答案螺纹连接是机械工程中常见的一种连接方式，它通过螺纹的互相咬合来实现零件之间的紧固。
在实际工程中，对于螺纹连接的设计和计算十分重要。
本文将介绍一些螺纹连接的习题，并给出相应的答案，以帮助读者更好地理解和应用螺纹连接。
习题一：某机械零件需要使用螺纹连接，要求能够承受1000N的拉力。
已知螺纹的材料为碳钢，螺纹直径为10mm，螺距为1.5mm。
请计算螺纹连接的最小螺纹长度。
解答：螺纹连接的最小螺纹长度可以通过以下公式计算：L = K * d其中，L为最小螺纹长度，K为螺纹长度系数，d为螺纹直径。
根据经验值，螺纹长度系数K一般为1.5~2。
在本题中，我们取K=1.8。
将已知数据代入公式，可得最小螺纹长度L = 1.8 * 10 = 18mm。
因此，螺纹连接的最小螺纹长度为18mm。
习题二：某机械零件需要使用螺纹连接，要求能够承受1000N的拉力。
已知螺纹的材料为碳钢，螺纹直径为10mm，螺距为1.5mm。
请计算螺纹连接的最小螺纹材料截面面积。
解答：螺纹连接的最小螺纹材料截面面积可以通过以下公式计算：A = F / (σ * K * d)其中，A为最小螺纹材料截面面积，F为拉力，σ为螺纹材料的抗拉强度，K为螺纹长度系数，d为螺纹直径。
根据材料性质表，碳钢的抗拉强度σ一般为400MPa。
将已知数据代入公式，可得最小螺纹材料截面面积A = 1000 / (400 * 1.8 * 10)≈ 0.14mm²。
因此，螺纹连接的最小螺纹材料截面面积为0.14mm²。
习题三：某机械零件需要使用螺纹连接，要求能够承受1000N的拉力。
已知螺纹的材料为碳钢，螺纹直径为10mm，螺距为1.5mm。
请计算螺纹连接的最小螺纹剪切面积。
解答：螺纹连接的最小螺纹剪切面积可以通过以下公式计算：A_s = F / (τ * K * d)其中，A_s为最小螺纹剪切面积，F为拉力，τ为螺纹材料的抗剪强度，K为螺纹长度系数，d为螺纹直径。

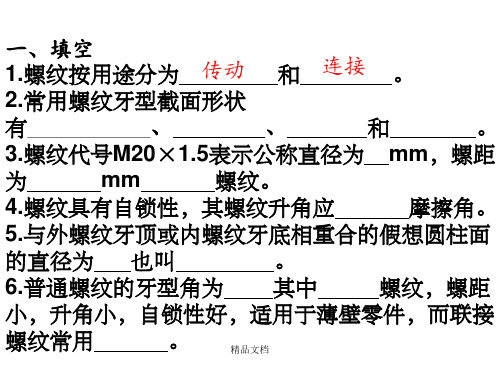

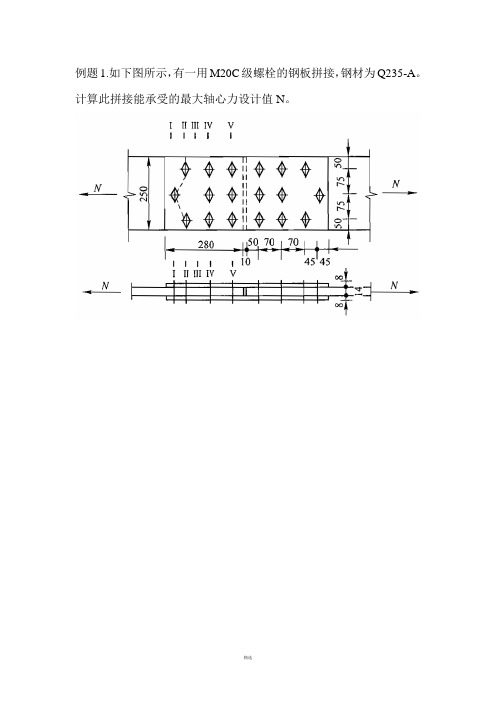

例题1.如下图所示，有一用M20C级螺栓的钢板拼接，钢材为Q235-A。
计算此拼接能承受的最大轴心力设计值N。
例题2.图示一钢板的对接拼接，螺栓直径d=20mm，孔径d0=21.5mm，C级螺栓。
钢板截面为—16*220，拼接板为2—8*220，钢材采用Q235—AF，承受外力设计值N=535KN。
钢板抗拉强度设计值f=215N/mm2，螺栓的强度设计值为f v b=140 N/mm2和f c b=305N/mm2。
试设计此对接拼接。
例3如图所示，偏心受拉的C级普通螺栓连接，偏心拉力设计值N=300KN，e=60mm，螺栓布置如图。
（1）试确定螺栓的规格
（2）其他条件不变，若e=100mm，则螺栓的规格又如何？
例题4.有一牛腿如图所示，用粗制4.6级螺栓连接于钢柱上，牛腿下有一支托板承受剪力，螺栓采用M20，钢材为Q235BF，螺栓间距采用70mm，竖向荷载V距离柱翼缘表面200mm，设计值为100KN，轴向力N设计值为120KN。
（1）验算螺栓强度
（2）如改用5.6级精制螺栓，不考虑支托承剪，再验算螺栓强度
例题5如图所示，该连接采用为双盖板拼接的钢板连接，钢材为Q235B，高强度螺栓为8.8级的M20，连接处板件接触面采用喷砂处理，作用在螺栓群形心处的轴心拉力设计值N=180KN。
试设计此连接。
螺纹链接练习题螺纹连接是机械工程中一种常见的连接方式，通过螺旋凸起和凹槽的配合，实现零部件的紧固和拆卸。
为了帮助大家更好地理解和掌握螺纹连接的相关知识，以下是一些螺纹链接练习题。
1. 以下哪种情况适合使用内螺纹连接？A. 两个紧密连接的金属板之间的连接B. 连接两个管道形状的零件C. 固定螺钉在一个薄壁材料上D. 打紧螺母以固定一个零件2. 在螺纹连接中，以下哪个参数是用来描述螺距的？A. 外径B. 内径C. 螺纹方向D. 锥度3. 在螺纹连接中，以下哪个参数是用来描述螺纹牙距的？A. 内径B. 锥度C. 螺纹方向D. 单位长度内的螺纹牙数4. 以下哪个选项是正确的技术规范表示M8×1.25内螺纹？A. M 表示公制螺纹，8表示螺纹外径，1.25表示螺纹牙距B. M 表示英制螺纹，8表示螺纹外径，1.25表示螺纹牙距C. M 表示公制螺纹，8表示螺纹牙距，1.25表示螺纹外径D. M 表示英制螺纹，8表示螺纹牙距，1.25表示螺纹外径5. 以下哪个选项是正确的技术规范表示1/4-20UNC螺纹？A. 1/4 表示螺纹外径，20 表示单位长度内的螺纹牙数，UNC 表示螺纹类型B. 1/4 表示单位长度内的螺纹牙数，20 表示螺纹外径，UNC 表示螺纹类型C. 1/4 表示螺纹外径，20 表示螺纹牙距，UNC 表示螺纹类型D. 1/4 表示螺纹牙距，20 表示单位长度内的螺纹牙数，UNC 表示螺纹类型6. 在螺纹连接中，以下哪个部位用于安装螺纹钉？A. 螺纹孔B. 锥度C. 螺纹尖D. 螺纹齿7. 拧紧螺纹连接时，以下哪种方法是常见的测量螺纹力矩的方法？A. 使用千分尺测量螺纹深度B. 采用激光测量系统测量螺纹牙距C. 使用扭力扳手D. 利用压力表测量螺纹连接的压力8. 在螺纹连接中，以下哪个因素会影响螺母的预紧力？A. 螺纹钉的长度B. 螺纹钉的直径C. 螺纹孔的深度D. 螺纹牙距9. 螺纹连接中使用的润滑剂主要有以下哪种作用？A. 减少螺纹连接松动B. 降低螺纹连接的制造成本C. 提高螺纹连接的强度D. 增加螺纹连接的摩擦力10. 适当的养护螺纹连接可以达到以下哪种效果？A. 增加螺纹连接的摩擦力B. 延长螺纹连接的使用寿命C. 加速螺纹连接的老化D. 导致螺纹连接的松动以上是一些关于螺纹连接的练习题，通过练习可以帮助我们更好地掌握螺纹连接的知识和技巧。
1．一厚度δ=12mm的钢板用4个螺栓固连在厚度δ1=30mm的铸铁支架上，螺栓的布置有（a）、（b）两种方案，如图所示。
已知：螺栓材料为Q235，[σ]=95MPa、[τ]=96MPa，钢板[σ]P=320MPa，铸铁[σ]P1=180MPa，接合面间摩擦系数f=0.15，可靠性系数K f =1.2，载荷FΣ=12000N，尺寸l=400mm，a=100mm。
托架螺栓组联接（1）试比较哪种螺栓布置方案合理？（2）按照螺栓布置合理方案，分别确定采用普通螺栓连接和铰制孔用螺栓连接时的螺栓直径。
解题分析：本题是螺栓组连接受横向载荷和旋转力矩共同作用的典型例子。
解题时，首先要将作用于钢板上的外载荷FΣ向螺栓组连接的接合面形心简化，得出该螺栓组连接受横向载荷FΣ和旋转力矩T两种简单载荷作用的结论。
然后将这两种简单载荷分配给各个螺栓，找出受力最大的螺栓，并把该螺栓承受的横向载荷用矢量叠架原理求出合成载荷。
在外载荷与螺栓数目一定的条件下，对不同的螺栓布置方案，受力最大的螺栓所承受的载荷是不同的，显然使受力最大的螺栓承受较小的载荷是比较合理的螺栓布置方案。
若螺栓组采用铰制孔用螺栓连接，则靠螺栓光杆部分受剪切和配合面间受挤压来传递横向载荷，其设计准则是保证螺栓的剪切强度和连接的挤压强度，可按相应的强度条件式，计算受力最大螺栓危险剖面的直径。
若螺栓组采用普通螺栓连接，则靠拧紧螺母使被连接件接合面间产生足够的摩擦力来传递横向载荷。
在此情况下，应先按受力最大螺栓承受的横向载荷，求出螺栓所需的紧力；然后用只受预紧力作用的紧螺栓连接，受拉强度条件式计算螺栓危险剖面的直径d1；最后根据d1查标准选取螺栓直径d，并根据被连接件厚度、螺母及垫圈厚度确定螺栓的标准长度。
解题要点：1．螺栓组连接受力分析（1）将载荷简化将载荷FΣ向螺栓组连接的接合面形心O点简化，得一横向载荷FΣ=12000N和一旋转力矩T=F Σl=12000×400=4.8×106N·mm（图解一）。
螺纹连接习题解答1111——1 1 一牵曳钩用一牵曳钩用2个M10的普通螺钉固定于机体上，如图所示。
已知接合面间的摩擦系数f=0.15f=0.15，，螺栓材料为Q235Q235、、强度级别为4.6级，装配时控制预紧力，试求螺栓组连接允许的最大牵引力。
解题分析：本题是螺栓组受横向载荷作用的典型例子．它是靠普通螺栓拧紧后在接合面间产生的摩擦力来传递横向外载荷F R 。
解题时，要先求出螺栓组所受的预紧力，然后，以连接的接合面不滑移作为计算准则，根据接合面的静力平衡条件反推出外载荷F R 。
解题要点：（1）求预紧力F ′：由螺栓强度级别4.6级知σS =240MPa =240MPa，查教材表，查教材表1111——5（a ），取S=1.35S=1.35，则许用拉应力：，则许用拉应力：，则许用拉应力： [ [σ]= ]= σσS /S=240/1.35 MPa=178 MPa MPa ，，查（GB196GB196——8686））M10螺纹小径d 1=8.376mm 由教材式（1111——1313））： 1.3F 1.3F′′/（πd 21/4/4））≤[σ]MPa 得：F ′=[=[σσ]πd 21/（4×1.31.3））=178 =178 ×π××π××π×8.3768.3762/5.2 N=7535 N（2）求牵引力F R ：由式（由式（111111——2525）得）得F R =F =F′′fzm/K f =7535=7535××0.150.15××2×1/1.2N=1883.8 N 1/1.2N=1883.8 N （取（取K f =1.2=1.2））1111——2 2 一刚性凸缘联轴器用一刚性凸缘联轴器用6个M10的铰制孔用螺栓（螺栓栓（螺栓 GB27 GB27 GB27——8888）连接，结构尺寸如图所示。
连接一、判断01. 一个双线螺纹副,螺距为4mm,则螺杆相对螺母转过一圈时,它们沿轴向相对移动的距离应为4mm。
( F )02. 三角形螺纹由于当量摩擦系数大，强度高，所以是常用的连接螺纹。
( T )03. 设计外载荷是轴向变载荷的紧螺栓连接，除考虑螺栓的静强度外，还必须验算其疲劳强度。
( T )04. 普通螺栓连接的强度计算，主要是计算螺栓的剪切强度。
(F )05. 对受轴向变载荷的普通螺栓连接适当增加预紧力可以提高螺栓的抗疲劳强度。
( T )06. 受横向载荷的螺栓组连接中的螺栓必须采用有铰制孔的精配合螺栓。
( F )07. 受轴向载荷的紧螺栓连接的螺栓所受的总拉力是预紧力与工作拉力之和。
( F )08. 在受轴向变载荷的紧螺栓连接中，使用柔性螺栓，其主要作用是降低螺栓的应力幅。
( T )09. 受翻转（倾覆）力矩作用的螺栓组连接中，螺栓的位置应尽量远离接合面的几何形心。
( F )10. 在受轴向变载荷的紧螺栓连接结构中，在两个被连接件之间加入橡胶垫片，可以提高螺栓疲劳强度。
( F )二、选择1.常见的连接螺纹是_________。
CA.左旋单线B.右旋双线C.右旋单线D.左旋双线2. 相同公称尺寸的三角形细牙螺纹和粗牙螺纹相比，因细牙螺纹的螺距小，小径大，故细牙螺纹的_______。
BA.自锁性好，钉杆受拉强度低B.自锁性好，钉杆受拉强度高C.自锁性差，钉杆受拉强度高D.自锁性差，钉杆受拉强度低（强度——指螺纹杆的承载能力。
）3. 用作调节或阻塞的螺纹，应采用_____。
DA.三角形粗牙螺纹B.矩形螺纹C.锯齿形螺纹D.三角形细牙螺纹4. 标注螺纹时______。
AA.右旋螺纹不必注明B.左旋螺纹不必注明C.左、右旋螺纹都必须注明D.左、右旋螺纹都不必注明5. 连接用的螺母、垫圈的尺寸(型号)是根据螺栓的______选用的。
CA.中径d2B.小径d1C.大径dD.钉杆直径6. 管螺纹的公称直径是指______。
[例2] 有一轴承托架用4个普通螺栓固连于钢立柱上，托架材料为HT150，许用挤压应力[σ]P=60MPa，螺栓材料强度级别6.8级，许用安全系数[s]=4，接合面间摩擦系数f=0.15，可靠性系数K S=1.2，螺栓相对刚度2.0211=+CCC，载荷P=6000N，尺寸如例图2.5所示，设计此螺栓组连接。
[解]1．螺栓组受力分析如例图2．5所示，载荷p可分解为：横向载荷P y=Pcos30°=6000cos30°=5196 N (铅垂向下) 轴向载荷P x=Psin30°= 6000sin30°= 3000 N (水平向右) 倾覆力矩M = P x×180+ P y×420=3000×180+5196×420= 2.722×610N·mm显然该螺栓组连接受横向载荷P y、轴向载荷P x和倾覆力矩M三种简单载荷的共同作用。
(1)确定受力最大螺栓的轴向工作载荷。
首先确定在轴向载荷P x作用下，每个螺栓受到的轴向工作载荷N PF xP750 430004= ==然后确定在倾覆力矩M的作用下，每个螺栓受到的轴向工作载荷由公式（11-33）P273为显然，上部螺栓受力最大，其轴向工作载荷为F=F P+F M=750+3240=3990 N(2)确定螺栓的预紧力F’。
①由托架不下滑条件计算预紧力F’，该螺栓组连接预紧后，受轴向载荷P x作用时，其接合面间压紧力为剩余预紧力F”，而受倾覆力矩M作用时，其接合面上部压紧力减小，下部压紧力增大，故M对接合面间压紧力的影响可以不考虑。
固此，托架不下滑的条件式为式中 P y ——横向载荷，P y =5196N ；F P ——螺栓所受的由P x 引起的轴向工作载荷，F P =750N ；f ——接合面问摩擦系数，f=0.15；K s ——可靠性系数， K s =1.2；②由接合面不分离条件公式(11-35)p273计算预紧力F ’。
