凝结水泵出力下降的原因分析

离心式水泵出力不足的分析和处理措施摘要：我厂汽水系统动力源多为离心式泵，应用范围非常广泛，例如闭式水泵、开式水泵、前置泵、凝结水泵、给水泵等等，离心式泵的稳定运行是机组安全的保证。

离心式泵出力不足将造成非常大的影响，甚至造成机组跳机的情况，因此对于离心泵出力的了解非常必要。

关键词：离心式泵出力不足原因和措施0引言在离心泵的理论知识基础上，结合我厂实际生产中出现过的事故案例，对离心泵出力不足做多方面做分析和处理措施。

从而实现快速消缺，保证机组安全，节约介质资源，增加效益。

1离心泵出力离心泵的工作原理是利用旋转叶轮带动流体一起旋转，借助离心力的作用，使流体的压力能和动能得到增加，流体沿轴向进入叶轮转90°后沿径向流出。

泵出力体现在泵的性能参数上主要是两个：流量和扬程，体现在电机参数上的话，主要是CRT检测电流，也即轴功率的体现，三者之间的关系可以用下列的方程式表示：N=Q.H.g.ρ /ηN——电机功率kW，H——水泵扬程m，Q——水泵流量m3/s，g——重力加速度g=9.81，ρ ——工质的密度，η——水泵效率水泵性能关系体现在曲线上如图1.图1水泵性能曲线的三种形状曲线a，当流量变动较小时，扬程变化较大，这类泵适用于扬程变化大而流量变化小的场合。

曲线b，当流量变化很大时，扬程变化很小，这类泵适用于流量变化大而扬程变化小的场合，如锅炉给水泵。

曲线c有驼峰，扬程随流量的变化先增加后减小，曲线上的k点对应扬程的最大值，k点左边为不稳定工况区，这类泵运行稳定性不好，已经很少使用。

2离心泵出力不足的原因和处理措施造成离心泵出力不足的原因原因有很多，一般可概括为泵汽蚀引起和泵本体故障引起。

2.1介质温度升高或泵进口压力降低，造成泵的汽蚀水泵汽蚀会造成泵性能下降，导致扬程下降，效率也相应降低，如图2比转速n s=70时，单级离心泵发生汽蚀的性能曲线。

所以，为避免泵汽蚀，泵进口介质必须满足一定的压力，且温度不能太高，须得满足水泵汽蚀余量才行。

工业技术科技创新导报 Science and Technology Innovation Herald551 林州热电机组类型介绍全厂（2×350 MW）两台机组，总装机容量为700 MW。

配备有3台50%额定容量的立式筒形凝结水泵，一套凝结水精处理、1台轴加、4台低加、1台凝补水箱和1台凝补水泵。

系统设置两套变频器，A/B变频器采用一拖二形式，分别控制A、B凝结水泵，C变频器单独控制C 凝结水泵。

凝泵设计的额定流量是423.6 m 3/h，在实际运行中降低凝泵出口压力，单台凝泵最大出力能达到600 t/h左右。

2 试验调整目的响应集团公司“大干5个月、优化运行方式、安全运行、降本增效”口号，优化运行方式降低能耗，通过对该厂1、2号机凝结水系统运行方式进行调整，降低凝结水泵电耗，使其达到集团公司同类型机组先进值。

3 影响凝结水泵电耗因素分析由于调度负荷低，1、2号机持续低负荷运行，两台凝结水泵变频运行，除氧器上水调门在40%～50%开度，节流损失大。

为了降低凝结水泵电耗可以从优化凝结水泵运行方式、降低凝结水母管压力、减少凝结水用户着手。

在降低凝结水泵出口压力时必须考虑凝结水母管压力降低对以下用户的影响。

3.1 凝结水压力降低后对轴封减温水的影响低压轴封减温水由凝结水供给，负荷在175 M W 时，凝结水泵出力低，出口母管压力0.85 M P a，低压轴封减温水调节门开度最大只有32%。

因此凝结水母管压力降低至0.85 M Pa,对轴封无影响。

3.2 当低旁投入时，凝结水压力降低对低旁减温水影响考虑低旁减温水主要是害怕机组在启动时低旁减温水压力低至0.6 M Pa，低旁联关引起再热器保护动作。

经过实际观察当凝结水母管压力与低旁前减温水压力有0.1 M Pa的压差，即使凝结水母管压力下降至0.8 M Pa,低旁减温水压力也有0.7 M Pa，因此无影响。

3.3 凝结水压力降低，对低压缸排汽温度的影响正常运行期间去凝汽器的疏水门处于关闭状态，只有少量内漏疏水去凝汽器，低压缸排汽温度一般稳定在30 ℃以下。

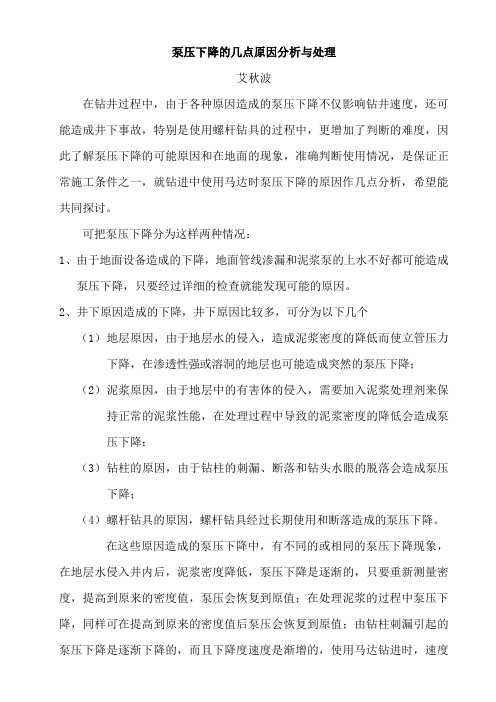

泵压下降的几点原因分析与处理艾秋波在钻井过程中，由于各种原因造成的泵压下降不仅影响钻井速度，还可能造成井下事故，特别是使用螺杆钻具的过程中，更增加了判断的难度，因此了解泵压下降的可能原因和在地面的现象，准确判断使用情况，是保证正常施工条件之一，就钻进中使用马达时泵压下降的原因作几点分析，希望能共同探讨。

可把泵压下降分为这样两种情况：1、由于地面设备造成的下降，地面管线渗漏和泥浆泵的上水不好都可能造成泵压下降，只要经过详细的检查就能发现可能的原因。

2、井下原因造成的下降，井下原因比较多，可分为以下几个（1）地层原因，由于地层水的侵入，造成泥浆密度的降低而使立管压力下降，在渗透性强或溶洞的地层也可能造成突然的泵压下降；（2）泥浆原因，由于地层中的有害体的侵入，需要加入泥浆处理剂来保持正常的泥浆性能，在处理过程中导致的泥浆密度的降低会造成泵压下降；（3）钻柱的原因，由于钻柱的刺漏、断落和钻头水眼的脱落会造成泵压下降；（4）螺杆钻具的原因，螺杆钻具经过长期使用和断落造成的泵压下降。

在这些原因造成的泵压下降中，有不同的或相同的泵压下降现象，在地层水侵入井内后，泥浆密度降低，泵压下降是逐渐的，只要重新测量密度，提高到原来的密度值，泵压会恢复到原值；在处理泥浆的过程中泵压下降，同样可在提高到原来的密度值后泵压会恢复到原值；由钻柱刺漏引起的泵压下降是逐渐下降的，而且下降度速度是渐增的，使用马达钻进时，速度降低但不多，马达的钻进与循环时压差正常，适当提高泵排量可得到正常的钻进速度；水眼的脱落泵压下降是突然的，而且检查地面固定设备后，经过计算可算出下降值，而且不会影响马达的钻井速度；由螺杆钻具经过长期使用造成的泵压下降；在地面通过立管压力和MWD（如果正用）的电压值进行观测，泵压下降是缓慢的，使用泵排量不变时下降的幅度不大，在1MPa左右，钻进速度逐渐减小，在滑动钻进时马达容易制动；另一个由螺杆钻具造成的泵压下降是旁通阀的刺漏造成的，在地面可看到泵压下降较快，下降值固定，难以通过计算作比较，比较显著的现象是钻进速度减小较多，还可能无进尺；有一个不常见的泵压下降是钻具的断落，钻具断落后，循环泵压固定，悬重降低，可通过计算得到降低的悬重与泵压；另外是马达的断落，循环泵压固定，悬重几乎不降低，可通过计算得到泵压的下降至，肯定无进尺。

泵出力降低原因
泵是一种广泛使用的机械设备，它可以将液体从一个位置输送到另一
个位置。

然而，如果泵的出力降低，它就不能正常工作。

下面我们将
讨论一些泵出力降低的原因。

首先，可能是泵的损坏引起的。

泵的损坏可能是由于使用不当、老化
或物理磨损造成的。

如果泵的叶轮或内部部件损坏，就会导致泵出力
降低。

此时需要检查泵的内部结构，必要时更换受损部件。

其次，泵的进口或出口管道可能堵塞。

泵的出力降低也可能是由于有
物体或杂质阻塞泵的进口或出口管道造成的。

这种情况通常会导致泵
的噪音增加，同时流量和压力下降。

如果是这种情况，需要清理管道，以确保泵能够正常运行。

另外，泵的电机可能未正常工作。

如果泵的电机出现故障，就会导致
泵的出力降低。

这种情况可能是由于绕组过热、线路故障或电机内部
磨损造成的。

因此，当发现泵的出力降低时，需要检查电机是否正常
工作，并进行必要的修理或更换。

最后，泵的设计和使用范围可能不匹配。

当泵的使用范围超出了它的
设计要求时，也会导致泵的出力降低。

因此，在选择泵时一定要根据
实际需要和使用条件选择合适的泵型和规格，并确保使用范围与设计要求匹配。

综上所述，泵的出力降低可能是由于泵的损坏、管道堵塞、电机故障或设计不匹配等原因引起的。

在发现泵出力降低时，需要彻底排除故障，以确保泵能够正常工作。

同时，在日常使用中，需要对泵进行定期维护，以确保泵的正常运行。

1000MW超超临界机组凝结水温度升高造成凝结水泵汽蚀的原理及预防措施摘要：凝结水泵是电厂广泛使用的重要辅机，承担着输送凝结水、为汽轮机低压缸、三级减温器、凝汽器、提供冷却水，大、小机真空泵破坏阀注水、以及汽动给水泵和凝结水泵本体轴封提供密封水的作用，其可靠的运行在机组启停及正常运行中至关重要。

然而，作为离心泵，其在电厂实际应用中经常面临着汽蚀的问题，汽蚀严重时，直接影响机组安全稳定运行。

造成凝结水泵汽蚀的原因有多个，本文主要是讨论凝结水温度升高导致凝结水泵出现汽蚀的原理及预防措施。

关键词：凝结水泵; 离心泵; 汽蚀; 凝结水温度; 抽空气门; 饱和温度;饱和压力;0离心泵汽蚀的原理离心泵工作时，液体的压力沿着泵的入口管道下降，到达叶轮入口时压力降到最低，之后由于叶轮旋转对液体做功，压力开始上升。

在离心泵工作时，若出现输送液体温度的饱和蒸汽压力大于叶轮入口压力时，液体开始汽化产生气泡，产生的气泡随着液体进入高压区，在高压区的气泡急剧收缩并破裂，破裂的瞬间，周围的高压液体以极高的速度流向这些气泡原本占有的空间，液体发生相互撞击，产生很大的冲击力，长期承担这样的冲击力，就会使叶轮表面受损、甚至断裂。

这种在离心泵低压区形成气泡，到达高压区收缩、破裂的过程就是汽蚀。

1凝结水泵汽蚀的原理及危害凝结水泵工作时，由于某种原因，导致流入凝结水泵入口处的凝结水温度高于此处凝结水压力对应的饱和温度，凝结水发生汽化形成气泡。

气泡随着凝结水流动，到达高压区时，周围的高压凝结水致使气泡破裂，产生汽蚀。

在这种情况长时间运行，汽蚀严重，叶轮受损，凝结水泵出力下降，凝结水流量降低或中断，凝结水的用户流量减少或失去。

汽轮机在启停机过程中，失去凝结水后，无法降低低压缸排汽温度、凝汽器温度，轴封加热器回汽失去冷源。

机组正常运行时，失去凝结水后，除氧器水位降低，汽泵失去密封水，影响机组出力，严重时机组跳闸。

2凝结水温度上升的原因1.汽轮机打闸后，各段抽汽管道、主再热蒸汽管道、高中压主汽门、调门的疏水门打开，高温高压蒸汽进入凝汽器。

循环水泵运行效率下降原因分析及处理发布时间：2023-02-22T03:09:37.119Z 来源：《工程建设标准化》2022年19期第10月作者：富伟[导读] 随着社会经济的不断发展，循环水泵在水火力发电厂、化工冶金和公共供排水等相关行业中得到了广泛的应用和普及富伟陕西长青能源化工有限公司陕西省宝鸡市 721004摘要：随着社会经济的不断发展，循环水泵在水火力发电厂、化工冶金和公共供排水等相关行业中得到了广泛的应用和普及。

文章针对循环水泵运行效率下降的现象，通过对循环水泵实际流量、水流冲蚀、循环水水质、电机性能等方面分析，确定并实施了更换新泵的改造措施，改造后效果显著，问题得到了解决。

关键词：循环水泵；运行效率；下降原因；处理1循环水泵概况某化工一化装置循环水系统为合成单元、尿素单元提供足量的循环冷却水，主要设备有7台冷却塔风机和4台循环水泵。

其中4台循环水泵均为一化装置原始开车时投用，已使用29a。

2运行效率下降1）循环水泵为20世纪90年代初产品，现厂家早已进行了更新换代，备件难以采购。

随着运行时间不断增长，备件磨损严重，无备件更换，维修难度增大。

比较突出的问题是该泵两端填料经常泄漏较大，虽然可以在线补胶处理减小泄漏，但不久后又出现泄漏增大导致泵频繁维修，无法彻底解决问题。

2）循环水泵运行效率明显下降，对3台循环水泵进行相关参数测定收集（A、B、C泵运行，D泵备用）。

3原因分析3台泵的运行效率相比原始设计性能曲线出现明显下降，能耗损失巨大，分析认为主要有以下原因：1）从循环水泵的性能曲线来看，当泵的运行流量超过额定流量时，随着流量的继续增大，效率降低。

一化循环水泵额定流量为5070m3/h，经测算，单台泵实际运行流量为5500～5900m3/h，远超额定流量。

2）由于水流冲刷的原因，叶轮流道内壁和叶轮过水面变得粗糙不平，局部腐蚀坑深度达到8mm，循环水泵内部流道摩擦阻力系数增大，水力效率降低。

汽轮机出力下降原因分析及治理摘要：汽轮机是大型热力循环设备中重要组件，汽轮机的工作效率直接影响热力循环设备的工作效率和工作质量，甚至直接决定着整个热力循环设备的安全性和稳定性。

但是，在日常的运行过程中，汽轮机不可避免地会出现出力不足或者是下降的情况，针对汽轮机出现的出力下降的情况，需要相关的技术人员分析造成汽轮机出力下降的原因，并且采取行之有效的措施进行及时地修缮或者是更换，以此来保证汽轮机处于正常的工作状态，保证热力循环设备的稳定性和安全性。

关键词：汽轮机；凝汽器；出力下降；原因分析；措施引言：改革开放之外，我国的科技发展日新月异，新能源电站也得到了迅速的发展，电力行业的竞争也越演愈烈。

核电是一种清洁高效的新能源，在激烈的市场竞争下，对核电也提出了严峻的考验。

在这种情况下，核电设备的运行情况直接决定着设备的核电的安全性和经济性。

但是，一部分的机组在长时间满负荷的运行状态下，一部分机组出现了出力下降的情况，已经严重地影响到了电厂的经济效益。

本文以汽轮机的运行为主要内容，分析造成汽轮机出力下降的主要原因，并且探索解决汽轮机出力下降的原因。

1汽轮机出力下降的主要原因1.1循环水量中断或不足1.1.1循环水中断对于汽轮机而言，判断汽轮机出力下降的特征主要有以下几个方面，第一，真空压力表的数值异常；第二，出口的循环水的压力下降；第三，在实际运行过程中，冷却水的出水量越来越少。

通过分析我们发现，造成循环水中断的原因可能是因为驱动电机出现故障，造成冷凝水的储量减少。

除此之外，还有可能是因为低压密封泵的密封性不强，导致出现漏气的情况。

当汽轮机组出现了冷凝水储量减少的情况，增加了汽轮机运行的负荷，进而造成了汽轮机出力下降，严重的还可能对汽轮机造成严重的故障。

1.1.2循环水量不足循环水量不足的主要特征是：真空逐步下降；循环水出口和人口温差增大。

由于引起循环水量不足的原因不同，因此有其不同的特点，可根据这些特征去分析判断故障所在，并加以解决：通过上文的分析我们能够知道，造成汽轮机出力下降的主要原因就是因为循环水量不足导致的，主要的特点包含了，真空压力数值不断下降；循环出水口的温差压力增大，除此之外，还有一些其他的特点，这就需要相关技术人员结合具体的问题进行具体地分析，并且采取有效地措施进行积极。

水泵效率用表示,是指水泵的有效功率与轴功率之比的百分数，水泵的效率越高，水泵工作时的能量损失越小。

水泵长时间的使用，运行效率会明显下降，运行效率降可低2～5%，严重的可以使水泵效率降低0%以上。

分析原因如下：
1、由于水流的长时间冲刷，水泵流道内壁和叶轮过水面变得粗糙不平，水泵内流道的摩阻系数增
大，再加上水在泵内的流速很大，水头损失增加。

水力效率降低。

2、由于在泵前投加药物或水质等原因，使泵壳内严重积垢或腐蚀。

泵壳内积垢严重的可以使泵壳壁厚增加2左右，而且水泵内壁形成垢瘤，使泵体容积缩小、抽水量减少、并且流道粗糙，水头损失增加。

客积效率和水力效率都降低。

3、由于水泵加工工艺造成的铸造缺陷、汽蚀、磨蚀、腐蚀和化学浸蚀等原因造成泵流道内产生空
洞或裂缝，水流动时产生旋涡而造成能量损失。

水力效率降低。

4、叶轮表面的汽蚀。

由于叶片背水面运行时产生负压，当压力PP时，产生汽穴和蜂窝表面后，在
电化学腐蚀作用下，使泵叶汽蚀。

其实二次结构泵https://系列产品的主要优点是噪音小、操作简单、移动方便、结构紧凑、压力大，扬程高等优势特点。

5、容积损失和机械损失。

由于泵使用时间长，机械磨损产生漏失和阻力增大，使容积效率和机械效率降低。

330 MW直接空冷机组凝结水泵出力不足原因分析与处理安文凭;焦晓峰;曹磊;李燕平【摘要】某自备电厂330 MW直接空冷机组NLT350-400X7型凝结水泵在运行过程中出力不足,单台泵无法满足机组在低背压情况下稳定运行的要求,对此进行原因排查,发现排汽装置热水井滤网严重堵塞,对排汽装置热水井滤网进行清理后,在机组低背压情况下,单台凝结水泵运行稳定,出力达到了设计要求.【期刊名称】《内蒙古电力技术》【年(卷),期】2016(034)001【总页数】4页(P52-55)【关键词】330MW直接空冷机组;凝结水泵;低背压;出力不足;滤网堵塞【作者】安文凭;焦晓峰;曹磊;李燕平【作者单位】鄂尔多斯北骄热电有限责任公司,内蒙古鄂尔多斯 017000;内蒙古电力科学研究院,呼和浩特 010020;内蒙古电力勘测设计院有限责任公司,呼和浩特010020;内蒙古电力科学研究院,呼和浩特 010020【正文语种】中文【中图分类】TM621.7在火力发电厂的机组汽水循环过程中，凝结水泵作为重要的辅助设备，担负着将凝汽器热水井中的凝结水输送至除氧器进行除氧的任务。

若凝结水泵不能正常工作，热水井内的凝结水就无法抽送至除氧器，机组汽水循环将无法建立或被破坏，机组将不能启动或被迫停运[1]。

本文以某自备电厂凝结水泵为例，分析在机组低背压状态下凝结水泵出力不足的原因，并提出处理措施，供相关技术人员参考。

1.1 凝结水泵某自备电厂装机为2×330 MW直接空冷供热机组，每台机组配置2台（1运1备）容量为100%的凝结水泵，该水泵为上海凯士比泵有限公司生产的NLT350-400X7筒袋型立式多级离心泵。

凝结水泵设计参数如下：流量855.81 m2/h，扬程343 m，必须汽蚀余量3.1 m，功率957 kW，转速1480 r/min[2]。

1.2 凝结水系统凝结水系统见图1所示。

主凝结水系统的构成如下：（1）2台凝结水泵1运1备，运行泵发生故障时联锁启动备用泵；（2）低压加热器设置主凝结水旁路；（3）设置凝结水最小流量再循环管路；（4）在排汽装置热水井底部接有至集水坑的支管，以便在机组投运前、冲洗凝结水管路时，将不合格的凝结水排入集水坑。

给水泵出力不足原因文章一咱今天就来聊聊给水泵出力不足这档子事儿。

你说为啥这给水泵会出力不足呢？这就好比一个人干活没力气，原因可能多了去了。

比如说，这水泵用的时间太长啦，就像咱家里的老物件，时间一长，零件磨损，性能可不就下降了嘛。

我就听说过一个工厂，那给水泵都用了好些年了，也没好好保养，结果出力越来越不行，厂里的生产都受影响啦。

还有啊，要是进水口被堵住了，水进不来，那它咋有力气往外送呢？就像人吃饭，嘴被堵上了，还能有劲儿干活吗？再有就是电机出问题啦，电机要是动力不足，这水泵能转得欢吗？就好比一辆车，发动机不行，还能跑快吗？所以啊，要想让给水泵好好出力，咱就得时常检查，发现问题赶紧解决，这样才能保证正常运转。

文章二朋友们，今天咱们唠唠给水泵出力不足的那些原因。

你想想，要是给水泵里面的叶轮坏了，那能有力气吗？就好比船的桨破了，还能划得快吗？我认识一个开小作坊的老板，他那给水泵的叶轮有了裂缝，水抽得慢悠悠的，可把他急坏了。

还有啊，要是管道有泄漏，这边抽着水，那边漏着，能有多少水送出去？就跟咱装水的桶有个洞一样，咋也装不满。

电压不稳定也是个事儿。

就像咱手机充电，电压不稳，充电就慢。

给水泵也一样，电压一会儿高一会儿低，它也没法正常工作。

另外，水泵的安装要是有问题，比如说没放平，或者连接不牢固，那它工作起来也费劲啊。

所以说，平时多留意这些方面，才能让给水泵好好干活。

文章三大家好呀，今天咱们来探讨一下给水泵出力不足是咋回事。

比如说，水源的水位太低，这就像人在浅水区游泳，使不上劲儿。

给水泵也是，水位低了，吸不上足够的水，自然出力就不行啦。

水泵的密封不好也是个原因。

要是密封不严，水都从旁边跑了，能送出去的水就少了。

我有个朋友的工厂就遇到过这情况，找了好久才发现是密封的问题。

还有，如果水泵选型不对，本来需要大力士，结果选了个小个子，那肯定干不好活。

再就是操作不当。

就像开车，不会开的人乱踩油门刹车，车也跑不快。

给水泵要是操作不对，也发挥不出应有的作用。
