第二章 机械加工工艺系统

机械制造工艺学部分习题解答2第二章：机械加工工艺规程设计（第3版P94）2-1何谓机械加工工艺规程？工艺规程在生产中起何作用？概念题，见教材P25.2-2简述机械加工工艺过程卡和工序卡的主要区别以及它们的应用场合？概念题，见教材P25.2-3简述机械加工工艺过程的设计原则、步骤和内容。

见教材P25-31.2-4试分析图所示零件有哪些结构工艺性问题并提出正确的改进意见。

解：1）键槽设置在阶梯轴90°方向上，需两次装夹加工。

将阶梯轴的两个键槽设计在同一方向上，一次装夹即可对两个键槽加工。

2）车螺纹时，螺纹根部易打刀；且不能清根。

设置退刀槽，可使螺纹清根；操作相对容易，可避免打刀。

3）两端轴颈须磨削加工，因砂轮圆角而不能清根；设置退刀槽，磨削时可以清根。

2-7何谓经济精度？选择加工方法时应考虑的主要问题有哪些？答：（P34）经济精度——在正常加工条件下（采用符合质量标准的设备、工艺装备和标准技术等级的工人，不延长加工时间）所能保证的加工精度和表面粗糙度。

选择加工方法时应考虑（P35）：根据零件表面、零件材料和加工精度以及生产率要求，考虑本厂现有的工艺条件，考虑加工经济精度等因素。

2-8在大批量生产条件下，加工一批直径为，长度为58mm的光轴，其表面粗糙度，材料为45钢，试安排其加工路线。

答：粗车——半精车——粗磨——精磨——精密磨削。

2-9图4-71所示箱体零件的两种工艺安排如下：(1)在加工中心上加工：粗、精铣底面；粗、精铣顶面；粗镗、半精镗、精镗Φ80H7孔和60H7孔；粗、精铣两端面。

(2)在流水线上加工：粗刨、半精刨底面，留精刨余量；粗、精铣两端面；粗镗削、半精镗Φ80H7孔和60H7孔，留精镗余量；粗刨、半精刨、精刨顶面；精镗Φ80H7孔和60H7孔；精刨底面。

试分别分析上述两种工艺安排有无问题，若有问题请提出改进意见。

答：(1)应在先加工底面、顶面之后，加工两端面，因为底面、端面是定位表面，定位表面加工之后，再进行镗孔。

机械制造技术基础复习资料机械制造技术基础复习资料第一章第一章 机械制造概论机械制造概论机械制造：从毛坯经过一系列过程成为成品机器的过程。

机械制造：从毛坯经过一系列过程成为成品机器的过程。

生产系统：原材料进厂到产品出厂的整个生产经营管理过程。

生产系统：原材料进厂到产品出厂的整个生产经营管理过程。

制造系统：原材料变为产品的整个生产过程，原材料变为产品的整个生产过程，包括毛坯制造、包括毛坯制造、机械加工装配检测和物料的存 储运输所有的工作。

储运输所有的工作。

储运输所有的工作。

工艺系统：机械加工所使用的机床刀具夹具和工作组成了一个相对独立的系统称为工艺系统机械加工所使用的机床刀具夹具和工作组成了一个相对独立的系统称为工艺系统 生产纲领：企业根据市场需求和自身的生产能力制定生产计划，在计划期内应当生产的产品的产量和进度计划称为生产纲领。

的产量和进度计划称为生产纲领。

生产类型举例说明：生产类型举例说明：大量生产：汽车、手表、手机、由于其产量大且同一类型的产品一样故为大量生产大量生产：汽车、手表、手机、由于其产量大且同一类型的产品一样故为大量生产 成批生产：笔记本电脑、由于其每一阶段的电脑不同，每种电脑均有一定的数量成批生产：笔记本电脑、由于其每一阶段的电脑不同，每种电脑均有一定的数量单件生产：大型机床、水力发电装置，由于其为重型设备，专用设备所以只能进行单件生产。

第二章第二章 金属切削原理金属切削原理金属切削加工：利用切削刀具切除工件上多余的金属，利用切削刀具切除工件上多余的金属，从而使工件的几何形状、从而使工件的几何形状、尺寸精度及 表面质量达到预定要求，这样的加工称为金属切削加工。

表面质量达到预定要求，这样的加工称为金属切削加工。

表面质量达到预定要求，这样的加工称为金属切削加工。

切削运动由主运动和进给运动组成。

切削运动由主运动和进给运动组成。

切削用量三要素切削用量三要素::切削速度、进给量和背吃刀量切削速度、进给量和背吃刀量1、切削速度：、切削速度：切削速度Vc(m/s 或m/min) m/min) ：主运动为旋转运动，主运动的线速度：主运动为旋转运动，主运动的线速度：主运动为旋转运动，主运动的线速度 601000´=nd V wC p进给运动加工表面待加工表面待加工表面主运动已加工表面加工表面进给运动已加工表面主运动主运动为往复直线运动6010002´=rC Ln V2、进给量：工件或刀具每回转一周时二者沿进给方向相对位移。

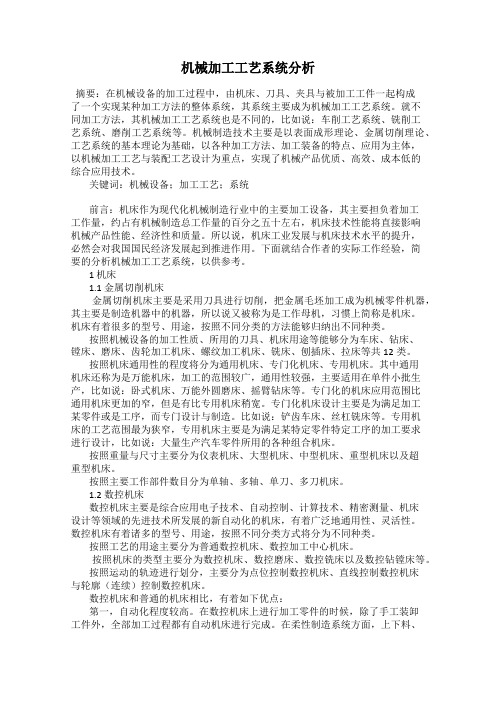

机械加工工艺系统分析摘要：在机械设备的加工过程中，由机床、刀具、夹具与被加工工件一起构成了一个实现某种加工方法的整体系统，其系统主要成为机械加工工艺系统。

就不同加工方法，其机械加工工艺系统也是不同的，比如说：车削工艺系统、铣削工艺系统、磨削工艺系统等。

机械制造技术主要是以表面成形理论、金属切削理论、工艺系统的基本理论为基础，以各种加工方法、加工装备的特点、应用为主体，以机械加工工艺与装配工艺设计为重点，实现了机械产品优质、高效、成本低的综合应用技术。

关键词：机械设备；加工工艺；系统前言：机床作为现代化机械制造行业中的主要加工设备，其主要担负着加工工作量，约占有机械制造总工作量的百分之五十左右，机床技术性能将直接影响机械产品性能、经济性和质量。

所以说，机床工业发展与机床技术水平的提升，必然会对我国国民经济发展起到推进作用。

下面就结合作者的实际工作经验，简要的分析机械加工工艺系统，以供参考。

1 机床1.1 金属切削机床金属切削机床主要是采用刀具进行切削，把金属毛坯加工成为机械零件机器，其主要是制造机器中的机器，所以说又被称为是工作母机，习惯上简称是机床。

机床有着很多的型号、用途，按照不同分类的方法能够归纳出不同种类。

按照机械设备的加工性质、所用的刀具、机床用途等能够分为车床、钻床、镗床、磨床、齿轮加工机床、螺纹加工机床、铣床、刨插床、拉床等共12类。

按照机床通用性的程度将分为通用机床、专门化机床、专用机床。

其中通用机床还称为是万能机床，加工的范围较广，通用性较强，主要适用在单件小批生产，比如说：卧式机床、万能外圆磨床、摇臂钻床等。

专门化的机床应用范围比通用机床更加的窄，但是有比专用机床稍宽。

专门化机床设计主要是为满足加工某零件或是工序，而专门设计与制造。

比如说：铲齿车床、丝杠铣床等。

专用机床的工艺范围最为狭窄，专用机床主要是为满足某特定零件特定工序的加工要求进行设计，比如说：大量生产汽车零件所用的各种组合机床。

第一章绪论1)何谓生产过程，工艺过程,工艺系统;生产过程是指将原材料转变为成品的所有劳动过程工艺过程：在生产过程中,毛坯的制造、零件的机械加工与热处理、产品的装配等工作直接改变生产对象的形状、尺寸、相对位置和性质等，使其成为成品或半成品，这一过程称为.工艺系统：机械加工中,由机床、刀具、夹具和工件组成的统一体。

2)生产纲领概念及计算,生产类型的确定及对应的工艺特点。

生产纲领定义：计划期内，包括备品率和废品率在内的产量。

某零件在计划期为一年的年生产纲领N计算：N=Qn（1+α%+β％) （件/年)式中：Q—产品的产量（台/年）；n-每台产品中该零件的数量（件/台)；α%-备品的百分率；β％—废品的百分率。

3)工艺过程:工序、安装、工位，工步（复合工步），走刀的概念一个或一组工人在一个工作地点或一台机床上,对同一个或几个零件进行加工所连续完成的那部分工艺过程称为工序在工件的一次安装中,通过分度（或移位）装置,使工件相对于机床床身变换加工位置，则把工件在机床上所占据的位置称为工位在一次安装中，可能只有一个工位，也可能有几个工位在加工表面不变、加工工具不变、切削用量中的进给量和切削速度不变的情况下所完成的那部分工序内容,称为工步。

注意：一个工序含有一个或几个工步。

为提高生产率，采用多刀同时加工一个零件的几个表面时,也看作一个工步，并称为复合工步。

在一个工步内,若被加工表面需切除的余量较大,一次切削无法完成，则可分几次切削,每一次切削就称为一次走刀.走刀是构成工艺过程的最小单元。

4)工件在机床或夹具中的装夹主要有哪三种方式?直接找正安装，划线找正装夹，夹具中装夹5)工艺基准的分类(概念）(设计、工序、定位、测量、装配基准），知道什么是基准重合原则，会根据实际问题确定设计、工序、定位、测量基准。

基准重合原则即，设计基准与工序基准重合，定位基准与设计基准重合.。

（应尽可能选用设计基准作为精基准,这样可以避免由于基准不重合而引起的误差。

机械加工工艺系统教学资料1. 引言机械加工工艺是机械制造领域中的重要一环，它涉及到机械零件的制造、加工和装配过程。

了解机械加工工艺系统对于学习和掌握机械制造技术至关重要。

本文档旨在提供机械加工工艺系统教学资料，帮助读者理解并应用相关知识。

2. 机械加工工艺系统概述机械加工工艺系统是机械加工过程的集合，它包括了工艺规划、数控编程、加工设备与工具选择、工艺参数确定等内容。

机械加工工艺系统的目标是实现高效、精确和可靠的零件加工。

3. 机械加工工艺规划机械加工工艺规划是机械加工的第一步，它涉及到选择适当的材料和机械加工方法，确定加工路线和工序安排。

机械加工工艺规划的关键是要考虑加工的要求和限制条件，如零件的尺寸精度、表面质量要求、加工时间和成本等。

3.1 材料选择材料选择是机械加工工艺规划的基础，不同材料的性质和特点会影响加工的方式和难度。

常用的机械加工材料包括金属材料、塑料材料和复合材料等。

3.2 加工方法选择加工方法选择是根据零件的几何形状和加工要求来确定的。

常见的加工方法包括车削、铣削、钻削、磨削和钳剪等。

在选择加工方法时，需要考虑加工的效率、精度和成本等因素。

3.3 加工路线确定加工路线确定是指确定零件的加工顺序和工序安排。

在确定加工路线时需要考虑工序之间的依赖关系和加工中的优化问题，以实现高效的加工。

4. 数控编程数控编程是机械加工中的重要环节，它将设计师的图纸和要求转化为机床可以执行的指令。

数控编程可以通过手动编程或者使用CAM软件进行自动编程。

数控编程需要掌握机床的坐标系、刀具半径补偿、加工路径和切削参数等内容。

4.1 坐标系与偏移数控编程中常用的坐标系有绝对坐标系和相对坐标系两种。

绝对坐标系是以机床零点为参考原点建立的坐标系，而相对坐标系是以刀具当前位置为参考原点建立的坐标系。

刀具半径补偿是为了保证零件尺寸的精度，通常需要在数控编程中设置。

4.2 加工路径在数控编程中，需要定义切削路径，即刀具在零件表面上的移动轨迹。

机械加工工艺系统
机械加工工艺是指在机械制造过程中，通过一系列的工艺
步骤对原材料进行加工，以达到零部件形状、尺寸和表面
质量等要求的过程。

机械加工工艺系统是将各种工艺步骤有机地组合在一起，
形成一个完整的生产流程。

机械加工工艺系统通常包括以
下几个方面的内容：
1. 工艺规划：确定加工工艺路线、工艺参数和加工顺序等。

2. 设备选择：根据零部件的要求和加工工艺，选择合适的
机床和刀具等加工设备。

3. 刀具选择：根据零部件的材料、形状和加工要求，选择
合适的切削刀具。

4. 夹具设计：设计适合零部件加工的夹具，保证零部件在加工过程中的稳定性和精度。

5. 加工工艺参数确定：包括切削速度、进给量、切削深度等参数的确定。

6. 加工过程监控：通过测量和检测手段，对加工过程进行监控，及时调整工艺参数，保证加工的质量。

7. 加工工艺改进：根据加工实际情况，对工艺进行改进，提高生产效率和产品质量。

机械加工工艺系统的设计和管理，可以有效地提高加工效率、降低生产成本，提高产品质量和精度，是现代机械制造的重要组成部分。
