UML组件图与部署图U n R e g i s t er ed为什么要建模组件图和部署图?组件图用来建模系统的各个组件,包括(1)源代码文件(如java)(2)二进制文件(如bin、dll等,系统调用的某一外部可执行文件)(3)脚本文件(如xml、txt等)(4)可执行文件(如exe)之间的关系它们是通过功能或者文件组织在一起的。
使用组件图可以帮助读者了解某个功能位于软件包的哪一位置,以及各个版本的软件各包含哪些功能。
部署图用来帮助读者了解软件中的各个组件驻留在什么硬件位置,以及这些硬件之间的交互关系。
总之,组件图和部署图可以用来帮助设计系统的物理架构。
Un Re gi st er ed1.组件在UML中,组件使用在左侧带有两个小矩形的大矩形表示,如下图所示。
Un Re gi st er ed组件的表示U n R e g i s t er ed2.依赖关系依赖关系演示两个组件之间的依赖特性。
依赖关系使用在一端带有开放箭头的短划线表示。
箭头从依赖的对象指向被依赖的对象。
例如下图所示。
deretsigeRnUderetsigeRnU3.包含组件一个组件可以包含在其他的组件中。
其标记符可在其他组件中建模组件来表示。
下例演示了Inventory组件由3个独立的组件DataAccess,Business Logic和Userinterface组成,如下图所示。
Un Re gi st er edUML部署图用来描述系统硬件节点构成,以及在这些节点上运行软件组件的分布。
1.节点节点用来表示一种硬件,它可以是打印机、计算机、扫描仪等。
节点的标记符是一个三维框,在框的左上方包含了节点的名称,如下图所示。
部署图Un Re gi st er ed2.通信关联节点通过通信关联建立彼此的关系,采用从节点到节点绘制实线来表示关联。
这种关系用来表示两种硬件(节点)通过某种方式彼此通信。
其基本通信关联的版型表示,如下图所示。
Un Re gi st er ed下图演示了WebServer通过HTTP协议与Client PC通信,Client PC通过USB协议与Printer通信。

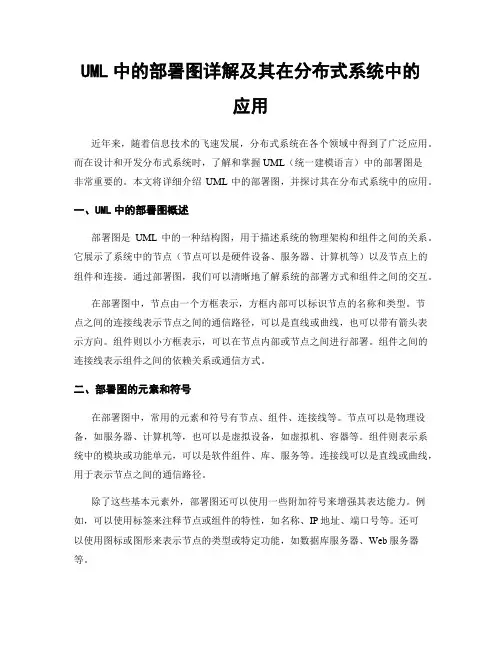

UML中的部署图详解及其在分布式系统中的应用近年来,随着信息技术的飞速发展,分布式系统在各个领域中得到了广泛应用。
而在设计和开发分布式系统时,了解和掌握UML(统一建模语言)中的部署图是非常重要的。
本文将详细介绍UML中的部署图,并探讨其在分布式系统中的应用。
一、UML中的部署图概述部署图是UML中的一种结构图,用于描述系统的物理架构和组件之间的关系。
它展示了系统中的节点(节点可以是硬件设备、服务器、计算机等)以及节点上的组件和连接。
通过部署图,我们可以清晰地了解系统的部署方式和组件之间的交互。
在部署图中,节点由一个方框表示,方框内部可以标识节点的名称和类型。
节点之间的连接线表示节点之间的通信路径,可以是直线或曲线,也可以带有箭头表示方向。
组件则以小方框表示,可以在节点内部或节点之间进行部署。
组件之间的连接线表示组件之间的依赖关系或通信方式。
二、部署图的元素和符号在部署图中,常用的元素和符号有节点、组件、连接线等。
节点可以是物理设备,如服务器、计算机等,也可以是虚拟设备,如虚拟机、容器等。
组件则表示系统中的模块或功能单元,可以是软件组件、库、服务等。
连接线可以是直线或曲线,用于表示节点之间的通信路径。
除了这些基本元素外,部署图还可以使用一些附加符号来增强其表达能力。
例如,可以使用标签来注释节点或组件的特性,如名称、IP地址、端口号等。
还可以使用图标或图形来表示节点的类型或特定功能,如数据库服务器、Web服务器等。
三、部署图在分布式系统中的应用在分布式系统设计中,部署图起着重要的作用。
它可以帮助我们理解系统的整体架构,包括系统的物理拓扑结构、节点之间的通信方式以及组件的部署位置。
通过部署图,我们可以更好地规划和管理分布式系统。
首先,部署图可以帮助我们识别系统中的单点故障。
通过观察部署图,我们可以了解到系统中是否存在单个节点承担过多任务的情况,以及节点之间的依赖关系。
这样,我们可以采取相应的措施,如增加冗余节点、提高节点的可靠性等,以降低系统发生故障的风险。

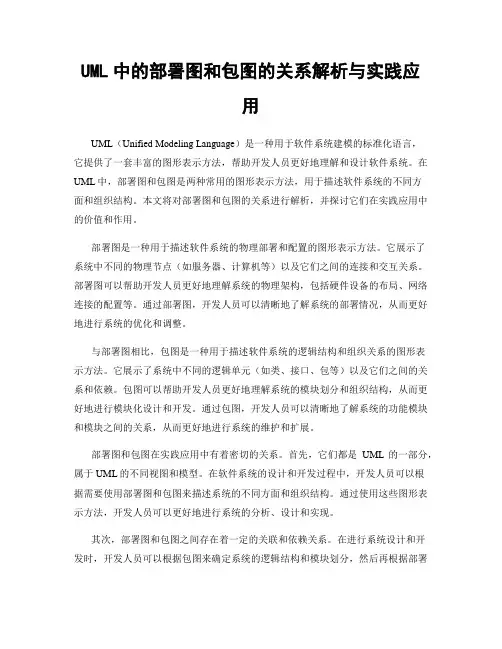

UML中的部署图和包图的关系解析与实践应用UML(Unified Modeling Language)是一种用于软件系统建模的标准化语言,它提供了一套丰富的图形表示方法,帮助开发人员更好地理解和设计软件系统。
在UML中,部署图和包图是两种常用的图形表示方法,用于描述软件系统的不同方面和组织结构。
本文将对部署图和包图的关系进行解析,并探讨它们在实践应用中的价值和作用。
部署图是一种用于描述软件系统的物理部署和配置的图形表示方法。
它展示了系统中不同的物理节点(如服务器、计算机等)以及它们之间的连接和交互关系。
部署图可以帮助开发人员更好地理解系统的物理架构,包括硬件设备的布局、网络连接的配置等。
通过部署图,开发人员可以清晰地了解系统的部署情况,从而更好地进行系统的优化和调整。
与部署图相比,包图是一种用于描述软件系统的逻辑结构和组织关系的图形表示方法。
它展示了系统中不同的逻辑单元(如类、接口、包等)以及它们之间的关系和依赖。
包图可以帮助开发人员更好地理解系统的模块划分和组织结构,从而更好地进行模块化设计和开发。
通过包图,开发人员可以清晰地了解系统的功能模块和模块之间的关系,从而更好地进行系统的维护和扩展。
部署图和包图在实践应用中有着密切的关系。
首先,它们都是UML的一部分,属于UML的不同视图和模型。
在软件系统的设计和开发过程中,开发人员可以根据需要使用部署图和包图来描述系统的不同方面和组织结构。
通过使用这些图形表示方法,开发人员可以更好地进行系统的分析、设计和实现。
其次,部署图和包图之间存在着一定的关联和依赖关系。
在进行系统设计和开发时,开发人员可以根据包图来确定系统的逻辑结构和模块划分,然后再根据部署图来确定系统的物理部署和配置。
通过这种方式,开发人员可以将系统的逻辑结构和物理部署相结合,从而更好地进行系统的实施和运行。
此外,部署图和包图还可以相互补充和扩展。
在进行系统设计和开发时,开发人员可以通过部署图来确定系统的物理部署和配置,然后再通过包图来描述系统的逻辑结构和组织关系。

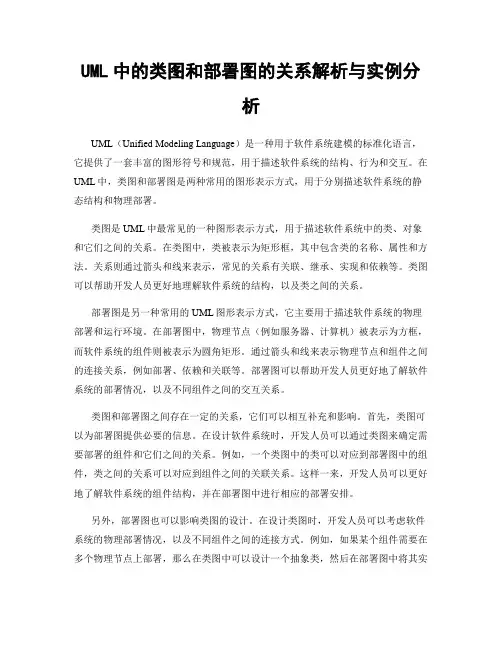

UML中的类图和部署图的关系解析与实例分析UML(Unified Modeling Language)是一种用于软件系统建模的标准化语言,它提供了一套丰富的图形符号和规范,用于描述软件系统的结构、行为和交互。
在UML中,类图和部署图是两种常用的图形表示方式,用于分别描述软件系统的静态结构和物理部署。
类图是UML中最常见的一种图形表示方式,用于描述软件系统中的类、对象和它们之间的关系。
在类图中,类被表示为矩形框,其中包含类的名称、属性和方法。
关系则通过箭头和线来表示,常见的关系有关联、继承、实现和依赖等。
类图可以帮助开发人员更好地理解软件系统的结构,以及类之间的关系。
部署图是另一种常用的UML图形表示方式,它主要用于描述软件系统的物理部署和运行环境。
在部署图中,物理节点(例如服务器、计算机)被表示为方框,而软件系统的组件则被表示为圆角矩形。
通过箭头和线来表示物理节点和组件之间的连接关系,例如部署、依赖和关联等。
部署图可以帮助开发人员更好地了解软件系统的部署情况,以及不同组件之间的交互关系。
类图和部署图之间存在一定的关系,它们可以相互补充和影响。
首先,类图可以为部署图提供必要的信息。
在设计软件系统时,开发人员可以通过类图来确定需要部署的组件和它们之间的关系。
例如,一个类图中的类可以对应到部署图中的组件,类之间的关系可以对应到组件之间的关联关系。
这样一来,开发人员可以更好地了解软件系统的组件结构,并在部署图中进行相应的部署安排。
另外,部署图也可以影响类图的设计。
在设计类图时,开发人员可以考虑软件系统的物理部署情况,以及不同组件之间的连接方式。
例如,如果某个组件需要在多个物理节点上部署,那么在类图中可以设计一个抽象类,然后在部署图中将其实例化到不同的节点上。
这样一来,开发人员可以更好地将软件系统的物理部署和类的设计结合起来,提高系统的可扩展性和灵活性。
为了更好地理解类图和部署图之间的关系,下面我们以一个简单的示例来进行分析。

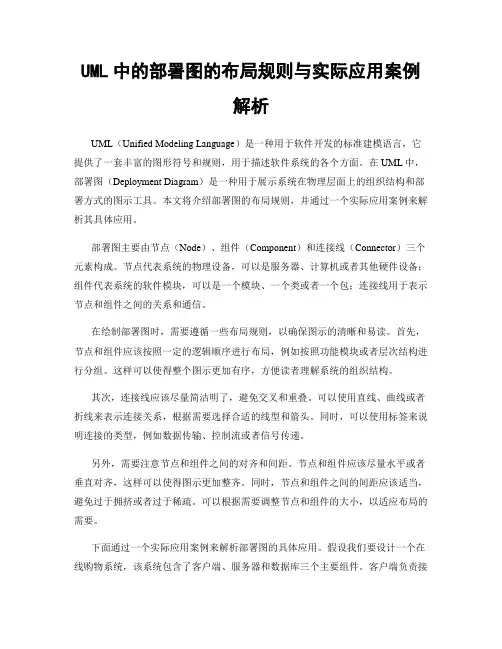

UML中的部署图的布局规则与实际应用案例解析UML(Unified Modeling Language)是一种用于软件开发的标准建模语言,它提供了一套丰富的图形符号和规则,用于描述软件系统的各个方面。
在UML中,部署图(Deployment Diagram)是一种用于展示系统在物理层面上的组织结构和部署方式的图示工具。
本文将介绍部署图的布局规则,并通过一个实际应用案例来解析其具体应用。
部署图主要由节点(Node)、组件(Component)和连接线(Connector)三个元素构成。
节点代表系统的物理设备,可以是服务器、计算机或者其他硬件设备;组件代表系统的软件模块,可以是一个模块、一个类或者一个包;连接线用于表示节点和组件之间的关系和通信。
在绘制部署图时,需要遵循一些布局规则,以确保图示的清晰和易读。
首先,节点和组件应该按照一定的逻辑顺序进行布局,例如按照功能模块或者层次结构进行分组。
这样可以使得整个图示更加有序,方便读者理解系统的组织结构。
其次,连接线应该尽量简洁明了,避免交叉和重叠。
可以使用直线、曲线或者折线来表示连接关系,根据需要选择合适的线型和箭头。
同时,可以使用标签来说明连接的类型,例如数据传输、控制流或者信号传递。
另外,需要注意节点和组件之间的对齐和间距。
节点和组件应该尽量水平或者垂直对齐,这样可以使得图示更加整齐。
同时,节点和组件之间的间距应该适当,避免过于拥挤或者过于稀疏。
可以根据需要调整节点和组件的大小,以适应布局的需要。
下面通过一个实际应用案例来解析部署图的具体应用。
假设我们要设计一个在线购物系统,该系统包含了客户端、服务器和数据库三个主要组件。
客户端负责接收用户的请求并展示商品信息,服务器负责处理用户的请求并与数据库进行交互,数据库负责存储商品信息和用户数据。
在部署图中,我们可以将客户端、服务器和数据库分别表示为三个节点,并使用连接线表示它们之间的通信关系。
客户端节点可以包含多个组件,例如用户界面、购物车和支付模块;服务器节点可以包含多个组件,例如请求处理、业务逻辑和数据访问模块;数据库节点可以包含多个组件,例如商品表、用户表和订单表。

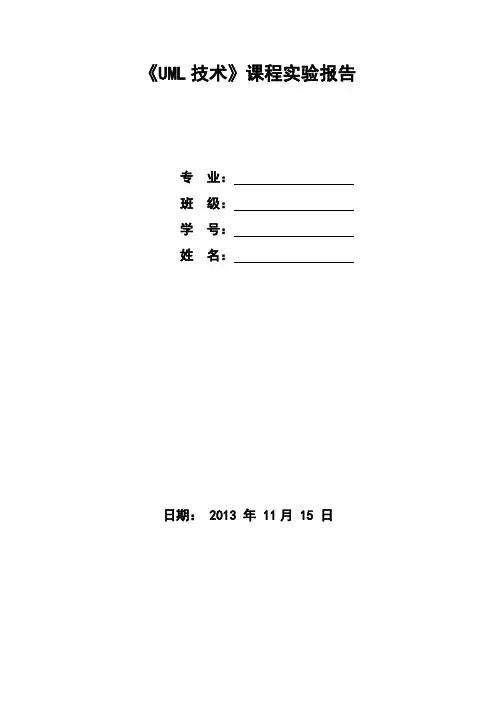

《UML技术》课程实验报告专业:班级:学号:姓名:日期: 2013 年 11月 15 日一、实验题目1对象图和包2组件图与部署图二、实验目的(1)对象图和包1.对象图的基本概念。
2.包的基本概念。
3.掌握在Rational Rose中绘制对象图和包。
(2)组件图与部署图1.理解组件图的基本概念。
2.理解组件图的应用:逻辑部署。
3.理解部署图的基本概念。
4.理解部署图的应用:物理部署。
5.掌握组件图和部署图绘制的方法。
三、实验内容及原理(1)TJKD图书管理系统的分析和设计已按计划完成类图和交互图的分析与设计,不过当这份文档提交给图书馆的使用人员审查时,他们认为最好能用一个实例来说明系统的运作,现系统分析部指派您完成该项任务,为系统绘制一张对象图。
1.以借书过程为例绘制对象图;(2)TJKD图书管理系统的分析和设计已按计划完成类图和交互图的分析与设计,下一步将完成系统的组件图和部署图,现系统分析部指派您完成如下任务:1.完成系统的组件图。
四、实验步骤(1)对象图和包(1) 确定对象的值类名对象名属性值方法LendFrame lfLend BookName=”UML Guide”ReaderID=”S05001”lendBookBookManager bmMain findBookByNamelendBookBook bLend BookName=”UML Guide”ISBN=”ISBN12315”findFreeItemItem iLend ISBN=”ISBN12315”ItemID=”B05001”getItemID setLoanState(2) 绘图,根据(1)中的描述,绘制出当iLend状态变更时,系统中各对象的状态(3)根据分析设计情况,进一步设计对象和包之间的关系。
(2)组件图(1)在组件视图中双击Main图,为编辑组件图做好准备,这时绘图工具栏中的图标(2)在组件视图中,从工具栏中选择MainProgram图标,在右边的绘图区中添加一个新组件,并取名StartClass.java表明新增一个主程序。

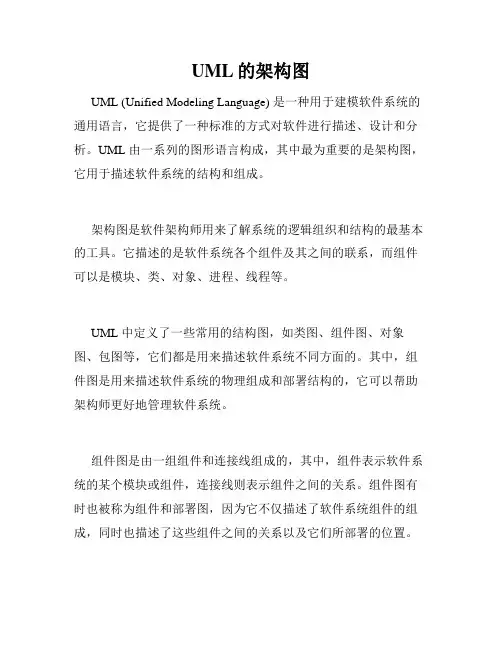

UML的架构图UML (Unified Modeling Language) 是一种用于建模软件系统的通用语言,它提供了一种标准的方式对软件进行描述、设计和分析。
