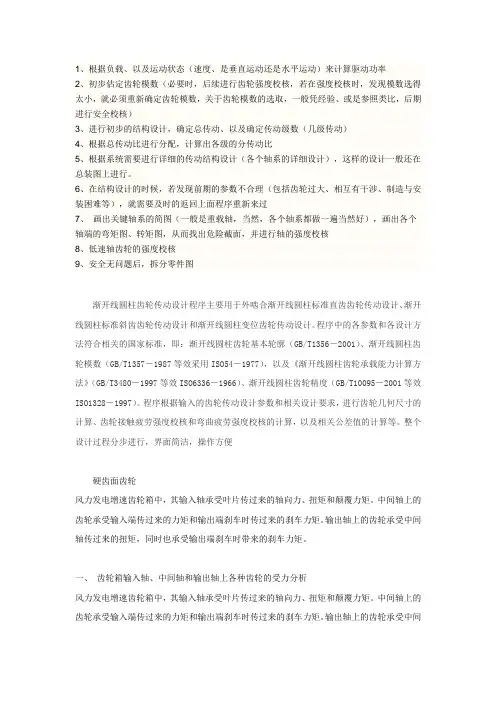

齿轮结构设计和校核

1、根据负载、以及运动状态（速度、是垂直运动还是水平运动）来计算驱动功率2、初步估定齿轮模数（必要时，后续进行齿轮强度校核，若在强度校核时，发现模数选得太小，就必须重新确定齿轮模数，关于齿轮模数的选取，一般凭经验、或是参照类比，后期进行安全校核）3、进行初步的结构设计，确定总传动、以及确定传动级数（几级传动）4、根据总传动比进行分配，计算出各级的分传动比5、根据系统需要进行详细的传动结构设计（各个轴系的详细设计），这样的设计一般还在总装图上进行。

6、在结构设计的时候，若发现前期的参数不合理（包括齿轮过大、相互有干涉、制造与安装困难等），就需要及时的返回上面程序重新来过7、画出关键轴系的简图（一般是重载轴，当然，各个轴系都做一遍当然好），画出各个轴端的弯矩图、转矩图，从而找出危险截面，并进行轴的强度校核8、低速轴齿轮的强度校核9、安全无问题后，拆分零件图渐开线圆柱齿轮传动设计程序主要用于外啮合渐开线圆柱标准直齿齿轮传动设计、渐开线圆柱标准斜齿齿轮传动设计和渐开线圆柱变位齿轮传动设计。

程序中的各参数和各设计方法符合相关的国家标准，即：渐开线圆柱齿轮基本轮廓（GB/T1356－2001）、渐开线圆柱齿轮模数（GB/T1357－1987等效采用ISO54－1977），以及《渐开线圆柱齿轮承载能力计算方法》（GB/T3480－1997等效ISO6336－1966）、渐开线圆柱齿轮精度（GB/T10095－2001等效ISO1328－1997）。

程序根据输入的齿轮传动设计参数和相关设计要求，进行齿轮几何尺寸的计算、齿轮接触疲劳强度校核和弯曲疲劳强度校核的计算，以及相关公差值的计算等。

整个设计过程分步进行，界面简洁，操作方便硬齿面齿轮风力发电增速齿轮箱中，其输入轴承受叶片传过来的轴向力、扭矩和颠覆力矩。

中间轴上的齿轮承受输入端传过来的力矩和输出端刹车时传过来的刹车力矩。

输出轴上的齿轮承受中间轴传过来的扭矩，同时也承受输出端刹车时带来的刹车力矩。

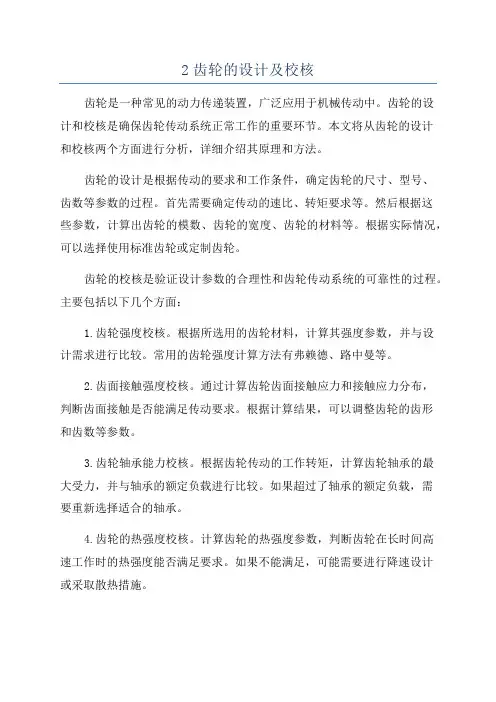

2齿轮的设计及校核齿轮是一种常见的动力传递装置，广泛应用于机械传动中。

齿轮的设计和校核是确保齿轮传动系统正常工作的重要环节。

本文将从齿轮的设计和校核两个方面进行分析，详细介绍其原理和方法。

齿轮的设计是根据传动的要求和工作条件，确定齿轮的尺寸、型号、齿数等参数的过程。

首先需要确定传动的速比、转矩要求等。

然后根据这些参数，计算出齿轮的模数、齿轮的宽度、齿轮的材料等。

根据实际情况，可以选择使用标准齿轮或定制齿轮。

齿轮的校核是验证设计参数的合理性和齿轮传动系统的可靠性的过程。

主要包括以下几个方面：1.齿轮强度校核。

根据所选用的齿轮材料，计算其强度参数，并与设计需求进行比较。

常用的齿轮强度计算方法有弗赖德、路中曼等。

2.齿面接触强度校核。

通过计算齿轮齿面接触应力和接触应力分布，判断齿面接触是否能满足传动要求。

根据计算结果，可以调整齿轮的齿形和齿数等参数。

3.齿轮轴承能力校核。

根据齿轮传动的工作转矩，计算齿轮轴承的最大受力，并与轴承的额定负载进行比较。

如果超过了轴承的额定负载，需要重新选择适合的轴承。

4.齿轮的热强度校核。

计算齿轮的热强度参数，判断齿轮在长时间高速工作时的热强度能否满足要求。

如果不能满足，可能需要进行降速设计或采取散热措施。

5.齿轮的动态特性校核。

根据齿轮的质量、转动惯量等参数，计算齿轮系统的固有频率和谐振现象，并进行分析和校核。

如果存在谐振问题，需要采取减振措施。

在齿轮的设计和校核过程中，需要使用一些专业软件和标准规范进行计算和判断。

一般常用的计算软件有Ansys、AutoCAD等，相关的标准规范有GB/T 3456.2-2024等。

总之，齿轮的设计和校核是确保齿轮传动系统正常运行的关键步骤。

只有在设计和校核过程中充分考虑到齿轮的强度、接触、轴承、热强度和动态特性等方面的要求，才能保证齿轮传动系统的可靠性和稳定性。

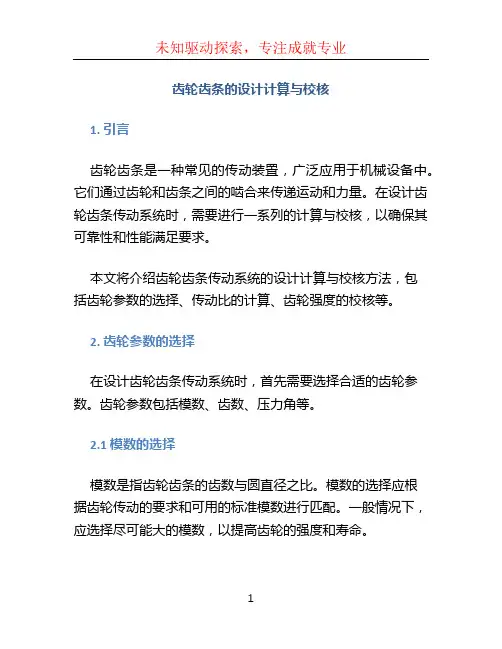

齿轮齿条的设计计算与校核1. 引言齿轮齿条是一种常见的传动装置，广泛应用于机械设备中。

它们通过齿轮和齿条之间的啮合来传递运动和力量。

在设计齿轮齿条传动系统时，需要进行一系列的计算与校核，以确保其可靠性和性能满足要求。

本文将介绍齿轮齿条传动系统的设计计算与校核方法，包括齿轮参数的选择、传动比的计算、齿轮强度的校核等。

2. 齿轮参数的选择在设计齿轮齿条传动系统时，首先需要选择合适的齿轮参数。

齿轮参数包括模数、齿数、压力角等。

2.1 模数的选择模数是指齿轮齿条的齿数与圆直径之比。

模数的选择应根据齿轮传动的要求和可用的标准模数进行匹配。

一般情况下，应选择尽可能大的模数，以提高齿轮的强度和寿命。

2.2 齿数的选择齿数的选择主要考虑齿轮传动的传动比和齿轮的工作条件。

传动比是指齿轮输入轴的转速与输出轴的转速之比。

2.3 压力角的选择压力角是指齿轮齿条啮合面上法线与齿轮轴线之间的夹角。

压力角的选择应根据齿轮传动的要求和可用的标准压力角进行匹配。

一般情况下，应选择尽可能小的压力角，以减小齿轮齿条的侧向力和噪声。

3. 传动比的计算传动比是齿轮齿条传动系统中重要的性能指标之一，它影响着输出轴的转速和扭矩。

传动比的计算可以根据齿轮齿数的比值来确定。

4. 齿轮强度的校核齿轮强度是齿轮齿条传动系统设计中关键的校核指标之一，它决定了齿轮的承载能力和寿命。

齿轮强度的校核可以通过齿轮的材料强度和几何参数来确定。

4.1 齿轮模数的校核齿轮模数的校核可以通过计算齿轮的接触应力和弯曲应力来进行。

应保证齿轮的接触应力和弯曲应力不超过齿轮材料的强度极限。

4.2 齿轮齿数的校核齿轮齿数的校核可以通过计算齿轮的接触比和模数来进行。

应保证齿轮的接触比和模数满足设计要求。

4.3 齿轮强度的校核齿轮强度的校核可以通过计算齿轮的接触疲劳寿命来进行。

应保证齿轮的接触疲劳寿命不低于设计要求。

5. 结论齿轮齿条的设计计算与校核是确保齿轮齿条传动系统可靠性和性能的重要环节。

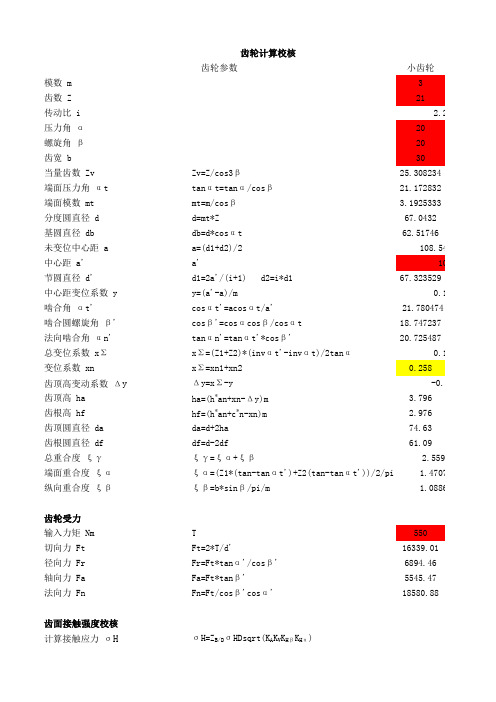

小齿轮模数 m3齿数 Z21传动比 i压力角 α20螺旋角 β20齿宽 b30当量齿数 ZvZv=Z/cos3β25.308234端面压力角 αttan αt=tan α/cos β21.172832端面模数 mtmt=m/cos β 3.1925333分度圆直径 dd=mt*Z 67.0432基圆直径 dbdb=d*cos αt 62.51746未变位中心距 aa=(d1+d2)/2中心距 a'a'节圆直径 d'd1=2a'/(i+1) d2=i*d167.323529中心距变位系数 yy=(a'-a)/m 啮合角 αt'cos αt'=acos αt/a'21.780474啮合圆螺旋角 β'cos β'=cos αcos β/cos αt 18.747237法向啮合角 αn'tan αn'=tan αt'*cos β'20.725487总变位系数 x Σx Σ=(Z1+Z2)*(inv αt'-inv αt)/2tan α变位系数 xnx Σ=xn1+xn20.258齿顶高变动系数 ΔyΔy=x Σ-y 齿顶高 haha=(h *an+xn-Δy)m 3.796齿根高 hfhf=(h *an+c *n-xn)m 2.976齿顶圆直径 dada=d+2ha 74.63齿根圆直径 dfdf=d-2df 61.09总重合度 ξγξγ=ξα+ξβ端面重合度 ξαξα=(Z1*(tan-tan αt')+Z2(tan-tan αt'))/2/pi 纵向重合度 ξβξβ=b*sin β/pi/m 齿轮受力输入力矩 NmT 550切向力 FtFt=2*T/d'16339.01径向力 FrFr=Ft*tan α'/cos β'6894.46轴向力 FaFa=Ft*tan β'5545.47法向力 FnFn=Ft/cos β'cos α'18580.88齿面接触强度校核计算接触应力 σHσH=Z B/D σHDsqrt(K A K V K H βK H α)许用接触应力 σHP σHP=σHG/S Hmin齿轮计算校核齿轮参数 2.2381.4707051.0886832.559389-0.007108.54611090.1510.144啮合系数 Z B Z D使用系数 K A 1.25动载系数 K V接触强度计算的齿向载荷分布系数 K Hβ接触强度计算的齿间载荷分布系数 K Hα计算接触应力基本值 σHDσHD=Z H Z E ZαZβsqrt(Ft(i+1)/(d1*b*i))节点区域系数 Z H弹性系数 Z E重合度系数 Zα螺旋角系数 Zβ计算齿轮接触极限应力 σHGσHG=σHlim Z NT Z L Z V Z R Z W Z X实验齿轮接触疲劳极限 σHlim接触强度计算寿命系数 Z NT润滑剂系数 Z L速度系数 Z V粗糙度系数 Z R工作硬化系数 Z W接触强度计算尺寸系数 Z X接触强度最小安全系数 S Hmin 1.25齿根弯曲强度校核计算齿根应力 σFσF=σFDK A K V K FβK Fα许用齿根应力 σFPσFP=σFG/S Fmin齿根应力基本值 σFDσFD=FtY F Y S Yβ/bm弯曲强度计算的齿向载荷分布系数 K Fβ弯曲强度计算的齿间载荷分布系数 K Fα齿形系数 Y F应力修正系数 Y S螺旋角系数 Yβ计算齿轮弯曲极限应力 σFGσFG=σFlimY ST Y NT Yδrel T Y Rrel Y X实验齿轮弯曲疲劳极限 σFlim试验齿轮应力修正系数 Y ST弯曲强度计算寿命系数 Y NT齿根圆角敏感系数 YδrelT齿根表面状况系数 Y Rrel弯曲强度计算尺寸系数 Z X弯曲强度最小安全系数 S Fmin角度转弧度RADIAN弧度转角度DEGR 大齿轮平方POWER3472.23820203056.64223921.1728323.1925333150.04907139.92003.5461328109150.676470.15121.78047418.74723720.7254870.144-0.1140.0072.6804.092155.41141.87593893970705461886839291230.9516339.016894.465545.4718580.88。

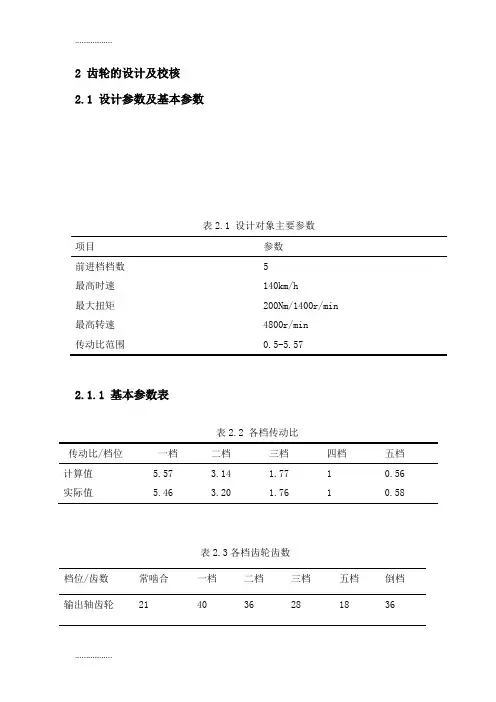

2 齿轮的设计及校核2.1 设计参数及基本参数表2.1 设计对象主要参数项目参数前进档档数 5最高时速140km/h最大扭矩200Nm/1400r/min最高转速4800r/min传动比范围0.5-5.572.1.1 基本参数表表2.2 各档传动比传动比/档位一档二档三档四档五档计算值 5.57 3.14 1.77 1 0.56 实际值 5.46 3.20 1.76 1 0.58表2.3各档齿轮齿数档位/齿数常啮合一档二档三档五档倒档输出轴齿轮21 40 36 28 18 362.2 齿轮参数确定2.2.1 齿形、压力角α、螺旋角β汽车变速器齿轮的齿形、压力角、及螺旋角按表2.4选取。

压力角一般大的压力角，可提高齿轮的抗弯强度与表面强度，使承载能力加大；而小的压力角，会使重合度加大，降低轮齿刚度，但其减少了动载荷，使传动平稳，降低噪声。

本设计的商用汽车要求承载能力大，齿轮的强度高，采用大压力角，全部齿轮选用相同的压力角，按国家标准为20°。

2.2.2 齿宽 （1）设计齿宽的要求设计变速器各齿轮齿宽，应考虑变速器的质量与轴向尺寸，同时中间轴齿轮 38 13 23 31 41 19表2.4汽车变速器齿轮的齿形、压力角与螺旋角项目/车型 齿形 压力角α螺旋角β轿车 高齿并修形的齿形 14.5°，15°，16°16.5° 25°~45° 一般货车GB1356-78规定的标准齿形 20°20°~30°重型车同上低档、倒档齿轮22.5°，25°小螺旋角也要保证齿轮工作平稳以及轮齿的强度要求。

齿宽可以设计得小，这样就可以减少变速器的轴向尺寸和减小质量，工作应力也会加大。

而大的齿宽，工作时会因轴的变形导致齿轮倾斜，齿轮会受力不均匀产生偏载，所以应合理设计齿宽的大小。

（2）齿宽的设计方案第一轴常啮合齿轮的齿宽可以设计得大一些，使接触应力降低，提高齿轮的传动平稳性，此外，对于选取相同的模数的各档齿轮，档位低的齿轮的齿宽（如一档齿轮齿宽）可以取得稍大一些。

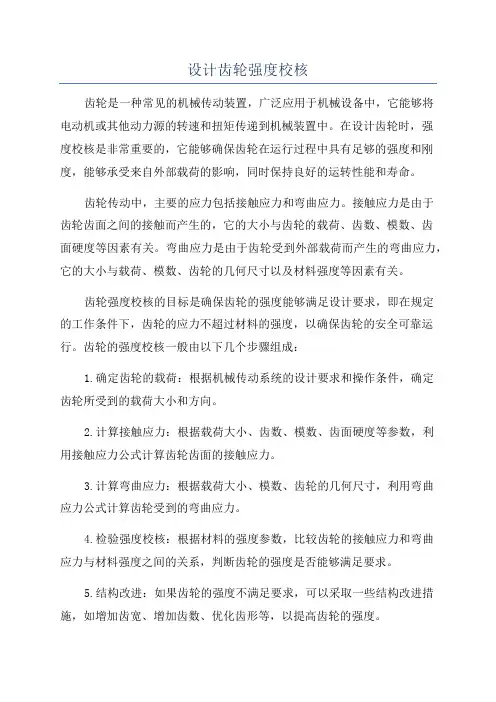

设计齿轮强度校核齿轮是一种常见的机械传动装置，广泛应用于机械设备中，它能够将电动机或其他动力源的转速和扭矩传递到机械装置中。

在设计齿轮时，强度校核是非常重要的，它能够确保齿轮在运行过程中具有足够的强度和刚度，能够承受来自外部载荷的影响，同时保持良好的运转性能和寿命。

齿轮传动中，主要的应力包括接触应力和弯曲应力。

接触应力是由于齿轮齿面之间的接触而产生的，它的大小与齿轮的载荷、齿数、模数、齿面硬度等因素有关。

弯曲应力是由于齿轮受到外部载荷而产生的弯曲应力，它的大小与载荷、模数、齿轮的几何尺寸以及材料强度等因素有关。

齿轮强度校核的目标是确保齿轮的强度能够满足设计要求，即在规定的工作条件下，齿轮的应力不超过材料的强度，以确保齿轮的安全可靠运行。

齿轮的强度校核一般由以下几个步骤组成：1.确定齿轮的载荷：根据机械传动系统的设计要求和操作条件，确定齿轮所受到的载荷大小和方向。

2.计算接触应力：根据载荷大小、齿数、模数、齿面硬度等参数，利用接触应力公式计算齿轮齿面的接触应力。

3.计算弯曲应力：根据载荷大小、模数、齿轮的几何尺寸，利用弯曲应力公式计算齿轮受到的弯曲应力。

4.检验强度校核：根据材料的强度参数，比较齿轮的接触应力和弯曲应力与材料强度之间的关系，判断齿轮的强度是否能够满足要求。

5.结构改进：如果齿轮的强度不满足要求，可以采取一些结构改进措施，如增加齿宽、增加齿数、优化齿形等，以提高齿轮的强度。

齿轮的强度校核需要考虑到多个因素，包括载荷、齿数、模数、齿厚、齿轮几何尺寸、材料强度等。

在进行强度校核时，需要进行合理的假设和简化，以简化计算和分析的复杂性。

同时，还需要考虑齿轮的疲劳寿命和可靠性等因素，以确保齿轮的长期使用性能和可靠性。

总之，齿轮强度校核是设计齿轮时非常重要的一环，它能够确保齿轮具有足够的强度和刚度，能够承受来自外部载荷的影响，同时保持良好的运转性能和寿命。

在进行强度校核时，需要综合考虑多个因素，并进行合理的假设和简化，以确保齿轮设计的准确性和可靠性。

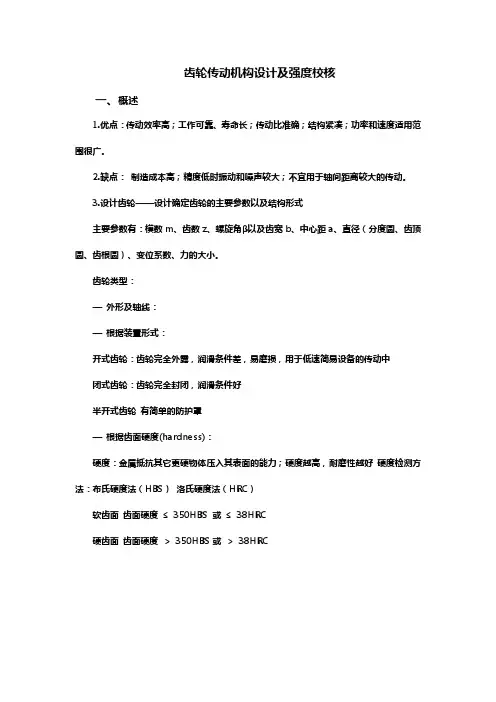

齿轮传动机构设计及强度校核一、概述1.优点：传动效率高；工作可靠、寿命长；传动比准确；结构紧凑；功率和速度适用范围很广。

2.缺点：制造成本高；精度低时振动和噪声较大；不宜用于轴间距离较大的传动。

3.设计齿轮——设计确定齿轮的主要参数以及结构形式主要参数有：模数m、齿数z、螺旋角β以及齿宽b、中心距a、直径（分度圆、齿顶圆、齿根圆）、变位系数、力的大小。

齿轮类型：—外形及轴线：—根据装置形式：开式齿轮：齿轮完全外露，润滑条件差，易磨损，用于低速简易设备的传动中闭式齿轮：齿轮完全封闭，润滑条件好半开式齿轮有简单的防护罩—根据齿面硬度(hardness)：硬度：金属抵抗其它更硬物体压入其表面的能力；硬度越高，耐磨性越好硬度检测方法：布氏硬度法（HBS）洛氏硬度法（HRC）软齿面齿面硬度≤350HBS 或≤38HRC硬齿面齿面硬度＞350HBS或＞38HRC二．齿轮传动的失效形式和设计准则齿轮传动的失效形式1）轮齿折断(Tooth breakage)疲劳折断齿根受弯曲应力-初始疲劳裂纹-裂纹不断扩展-轮齿折断2）过载折断短时过载或严重冲击，静强度不够全齿折断—齿宽较小的齿轮局部折断—斜齿轮或齿宽较大的直齿轮措施：增大模数（主要方法）、增大齿根过渡圆角半径、增加刚度（使载荷分布均匀）、采用合适的热处理（增加芯部的韧性）、提高齿面精度、正变位等。

备注：疲劳折断是闭式硬齿面的主要失效形式！疲劳折断产生机理：齿面受交变的接触应力-齿面受交变的接触应力-润滑油进入裂纹并产生挤压-表层金属剥落-麻点状凹坑注意：凹坑先出现在节线附近的齿根表面上，再向其它部位扩展；其形成与润滑油的存在密切相关；常发生于闭式软齿面(HBS≤350)传动中；开式传动中一般不会出现点蚀现象（磨损较快）；措施：提高齿面硬度和质量、增大直径（主要方法）等。

3、齿面胶合产生机理：高速重载-摩擦热使油膜破裂-齿面金属直接接触并粘接-齿面相对滑动-较软齿面金属沿滑动方向被撕落。

(1)选择材料，确定许用应力。

由表9-1得，小齿轮采用40Cr 调质处理，硬度为240~285HBS,取为260HBS ；大齿轮用45钢调质处理，硬度为229~286HBS,取为240HBS 。

[]1H σ=380+HBS=380+260=640MPa[]2H σ=380+0.7HBS=380+0.7⨯240=548MPa[]1F σ =380+0.3HBS=155+0.3⨯260=233MPa[]2F σ=140+0.2HBS=140+0.2⨯240=188MPa (2)齿面接触疲劳强度设计。

① 选择齿数。

通常1z = 20~40，取1z =30，2z =1uz =50.2⨯30=150.06，取2z =150。

② 小齿轮传递的转矩。

③ 66111 5.59.55109.5510245170960P T N mm N mmn n ⎛⎫=⨯=⨯⨯∙≈∙ ⎪⎝⎭③选择齿宽系数。

由于齿轮为非对称布置，且为软齿面，所以取d ψ=0.8④初定载荷系数t K 。

载荷系数t K =1.3~1.6,由于齿轮为非对称布置，所以取t K =1.5。

④ 计算分度园直径。

由端面重合度可得12111.88 3.2a z z ε⎛⎫=-±⎪⎝⎭，可得，12111.88 3.2 1.7483a z z ε⎛⎫=-±= ⎪⎝⎭，则44 1.74830.8733a Z εε--=== []2213312381268 2.50.87 1.52451705.02194.345480.8 5.02E H d Z Z KT u d mm mm u εσϕ⎛⎫+⨯⨯⨯+⎛⎫≥=≈ ⎪ ⎪ ⎪⎝⎭⎝⎭⑥确定载荷系数K 。

查表9-2，A K =1.5。

齿轮圆周速度为1194.34192/0.9848/601000601000d n v m s m s ππ⨯⨯===⨯⨯精度等级选8级，由图9-8可知，V K =1.15.查表9-3得a K =1.1，由图9-9可知，H K β=1.065。

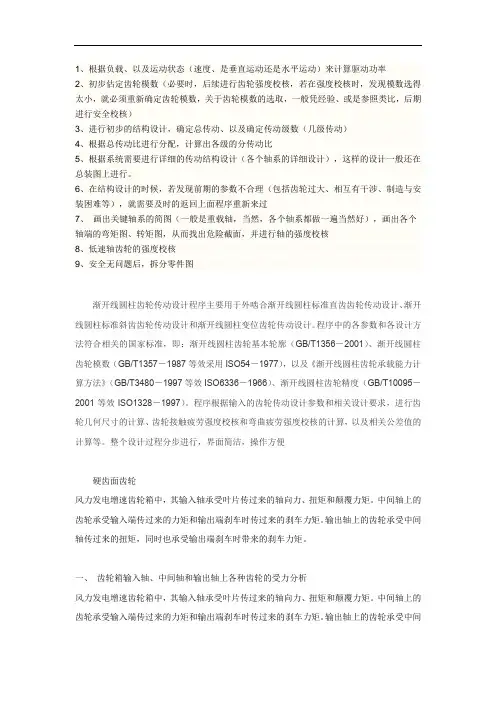

1、根据负载、以及运动状态（速度、是垂直运动还是水平运动）来计算驱动功率2、初步估定齿轮模数（必要时，后续进行齿轮强度校核，若在强度校核时，发现模数选得太小，就必须重新确定齿轮模数，关于齿轮模数的选取，一般凭经验、或是参照类比，后期进行安全校核）3、进行初步的结构设计，确定总传动、以及确定传动级数（几级传动）4、根据总传动比进行分配，计算出各级的分传动比5、根据系统需要进行详细的传动结构设计（各个轴系的详细设计），这样的设计一般还在总装图上进行。

6、在结构设计的时候，若发现前期的参数不合理（包括齿轮过大、相互有干涉、制造与安装困难等），就需要及时的返回上面程序重新来过7、画出关键轴系的简图（一般是重载轴，当然，各个轴系都做一遍当然好），画出各个轴端的弯矩图、转矩图，从而找出危险截面，并进行轴的强度校核8、低速轴齿轮的强度校核9、安全无问题后，拆分零件图渐开线圆柱齿轮传动设计程序主要用于外啮合渐开线圆柱标准直齿齿轮传动设计、渐开线圆柱标准斜齿齿轮传动设计和渐开线圆柱变位齿轮传动设计。

程序中的各参数和各设计方法符合相关的国家标准，即：渐开线圆柱齿轮基本轮廓（GB/T1356－2001）、渐开线圆柱齿轮模数（GB/T1357－1987等效采用ISO54－1977），以及《渐开线圆柱齿轮承载能力计算方法》（GB/T3480－1997等效ISO6336－1966）、渐开线圆柱齿轮精度（GB/T10095－2001等效ISO1328－1997）。

程序根据输入的齿轮传动设计参数和相关设计要求，进行齿轮几何尺寸的计算、齿轮接触疲劳强度校核和弯曲疲劳强度校核的计算，以及相关公差值的计算等。

整个设计过程分步进行，界面简洁，操作方便硬齿面齿轮风力发电增速齿轮箱中，其输入轴承受叶片传过来的轴向力、扭矩和颠覆力矩。

中间轴上的齿轮承受输入端传过来的力矩和输出端刹车时传过来的刹车力矩。

输出轴上的齿轮承受中间轴传过来的扭矩，同时也承受输出端刹车时带来的刹车力矩。

内啮合齿轮设计校核
1. 齿轮强度校核，内啮合齿轮在工作时会受到一定的载荷，因此需要对齿轮的强度进行校核，以确保其能够承受工作载荷而不发生破坏。

强度校核通常包括对齿轮齿面和齿根进行受力分析，计算其承载能力，并与实际工作载荷进行比较。

2. 齿轮啮合传动效率校核，内啮合齿轮的传动效率直接影响其工作性能，因此需要对其传动效率进行校核。

传动效率校核包括考虑齿轮啮合时的摩擦损失、变形损失等因素，计算传动效率，并与设计要求进行比较。

3. 齿轮啮合稳定性校核，内啮合齿轮在工作时需保持良好的啮合稳定性，以确保传动平稳可靠。

啮合稳定性校核通常包括对齿轮啮合时的动力学特性进行分析，考虑齿轮啮合时的振动、噪声等因素，以确保其工作稳定性。

4. 齿轮材料选择校核，在进行内啮合齿轮设计校核时，还需要对齿轮所选材料进行校核，以确保其符合设计要求并能够满足工作条件。

材料选择校核通常包括考虑齿轮的强度、韧性、疲劳寿命等因素，以保证齿轮材料的合理性。

总之，内啮合齿轮设计校核是一个综合性的工作，需要从强度、传动效率、啮合稳定性和材料选择等多个方面进行全面考虑和计算，以确保内啮合齿轮的设计符合要求并能够正常工作。

齿轮强度校核的基本原则齿轮强度校核的基本原则主要包括以下几点：1.遵循国家标准和行业规范：在开展齿轮强度校核工作时，应严格遵循我国相关的国家标准和行业规范，确保校核结果的准确性和可靠性。

目前，我国有关齿轮设计及强度校核的主要标准有GB/T3478.1-1995《齿轮设计手册》和GB/T10095.1-2001《圆柱齿轮精度等级》等。

2.采用合理的计算方法：在进行齿轮强度校核时，应采用合理的计算方法，如有限元分析法、传统设计方法等。

其中，有限元分析法具有较高的计算精度，可有效模拟齿轮在工作过程中的受力情况，为强度校核提供可靠依据。

而传统设计方法则主要依据经验公式和图表进行计算，虽然过程较为简便，但精度相对较低。

3.考虑齿轮组合的强度平衡：在齿轮强度校核过程中，应充分考虑齿轮组合的强度平衡，确保各齿轮的强度足够且匹配合理。

此外，还需注意齿轮材料的选用，使其具有较高的强度和耐磨性。

4.遵循简化原则：为了便于计算和分析，可以在强度校核过程中对齿轮结构进行简化。

例如，将直齿锥齿轮传动中的齿数比、锥距等参数进行合理简化，以便于进行强度计算。

5.考虑齿轮传动的稳定性：在强度校核过程中，还需考虑齿轮传动的稳定性，避免因传动比过大或过小导致的齿轮失效。

此外，还需注意齿轮传动机构的润滑和防尘设计，以降低齿轮磨损和故障风险。

6.结合实际工况进行校核：齿轮强度校核应结合实际工况进行，充分考虑齿轮在工作过程中承受的载荷、转速、振动等因素。

此外，还需注意齿轮在安装和维护过程中的强度损失，确保校核结果的可靠性。

7.留有一定的安全系数：为了保证齿轮在使用过程中的安全性能，在校核强度时，应适当留有一定的安全系数。

安全系数的选取应根据实际工况和设计要求进行，一般取2~3较为合适。

综上所述，齿轮强度校核的基本原则包括遵循国家标准和行业规范、采用合理的计算方法、考虑齿轮组合的强度平衡、遵循简化原则、考虑齿轮传动的稳定性、结合实际工况进行校核以及留有一定的安全系数。

齿轮设计校核 IMB standardization office【IMB 5AB- IMBK 08- IMB 2C】问题 ： 对直齿圆柱齿轮减速器，小齿轮为50齿，大齿轮75齿，模数为4，材料都为40Cr 。

小齿轮速度为2300转每分钟，传递的功率为235KW,不用考虑效率。

工作年限为10年，每天2小时，轻微震动齿轮几何尺寸计算<1>计算分度圆直径<2>计算中心距1按齿面接触疲劳强度设计校核各参数值的确定⑴小齿轮传递的扭矩⑶由参考文献[2]表，可取齿宽系数0.1=d φ。

⑷由参考文献[2]表知弹性系数MPa Z E 8.189=。

⑸由参考文献[2]图知节点区域系数5.2=H Z⑹齿数比 1.5u =。

⑺计算端面重合度计算载荷系数（1）由参考文献[2]表查得使用系数 1.2A K =。

因（2）由参考文献[2]图查得动载荷系数 1.25v K =。

（3）由参考文献[2]图查得齿向载荷分布系数 1.421K β=。

（4）由参考文献[2]表查得齿间载荷分配系数 1.0K α=。

故载荷系数 1.2 1.25 1.421 1.0 2.1315A v K K K K K βα==⨯⨯⨯=。

计算接触疲劳许用应力由参考文献[2]图和图取接触疲劳极限应力lim1600H MPa σ=、lim2600H MPa σ=。

小齿轮1与大齿轮2的应力循环次数分别为由参考文献[2]图查得寿命系数120.90,0.90N N Z Z ==.0。

由参考文献[2]表，取安全系数0.1=H S ，得 []1lim110.96005401.0N H H H Z MPa S σσ⨯=== []2lim220.96005401.0N H H H Z MPa S σσ⨯=== 故取 [][]2540H H MPa σσ== 按齿面接触疲劳强度校核由前面计算知 2.1315H K =，51975810.T N mm =⋅，1.0d Φ=，1200d mm =， 1.5u =，2.5H Z =，1/2189.8E Z MPa =，0.841Z ε=将它们代入参考文献[2]式（10-10）中计算得故齿面接触疲劳强度满足要求。

齿轮校核齿轮传动是指由齿轮副传递运动和动力的装置，它是现代各种设备中应用最广泛的一种机械传动方式。

它的传动比较准确，效率高，结构紧凑，工作可靠，寿命长。

在各种传动形式中，齿轮传动在现代机械中应用最为广泛。

这是因为齿轮传动有如下特点：1)传动精度高。

前面讲过，带传动不能保证准确的传动比，链传动也不能实现恒定的瞬时传动比，但现代常用的渐开线齿轮的传动比，在理论上是准确、恒定不变的。

这不但对精密机械与仪器是关键要求，也是高速重载下减轻动载荷、实现平稳传动的重要条件。

2)适用范围宽。

齿轮传动传递的功率范围极宽，可以从0.001W到60000kW；圆周速度可以很低，也可高达150m/s，带传动、链传动均难以比拟。

3)可以实现平行轴、相交轴、交错轴等空间任意两轴间的传动，这也是带传动、链传动做不到的。

4)工作可靠，使用寿命长。

5)传动效率较高，一般为0.94～0.99。

6)制造和安装要求较高，因而成本也较高。

7)对环境条件要求较严，除少数低速、低精度的情况以外，一般需要安置在箱罩中防尘防垢，还需要重视润滑。

8)不适用于相距较远的两轴间的传动。

9)减振性和抗冲击性不如带传动等柔性传动好齿轮传动的类型很多，按照不同的分类方法可分为不同的类型。

1．按传动比根据一对齿轮传动的传动比是否恒定来分，可分为定传动比和变传动比齿轮传动。

变传动比齿轮传动机构中齿轮一般是非圆形的，所以又称为非圆齿轮传动，它主要用于一些具有特殊要求的机械中。

而定传动比齿轮传动机构中的齿轮都是圆形的，所以又称为圆形齿轮传动。

定传动比齿轮传动的类型很多，根据其主、从动轮回转轴线是否平行，又可将它分为两类，即平面齿轮传动和空间齿轮传动。

2．按齿廓形状按齿廓曲线的形状不同，可分为渐开线齿轮传动、摆线齿轮传动、圆弧齿轮传动和抛物线齿轮传动等。

其中渐开线齿轮传动应用最为广泛。

3．按工作条件按齿轮传动的工作条件不同，可分为闭式齿轮传动、开式齿轮传动和半开式齿轮传动。

齿轮设计校核齿轮作为机械传动的基础部件之一，在工业生产领域中应用广泛。

然而，由于工作条件的不同，齿轮的类型、尺寸及负载等参数不尽相同，因此在齿轮的设计时需要进行严格的校核才能确保其在实际使用中的安全可靠性。

一、齿轮参数设计1、齿轮类型根据使用的具体条件和要求，可以选择不同的齿轮类型，如圆柱齿轮、锥齿轮、螺旋齿轮、斜齿轮等。

不同类型的齿轮具有不同的传动效率、负载能力、精度要求等特点，应根据实际需要进行选择。

2、齿轮尺寸齿轮的尺寸包括齿数、模数、齿轮宽度等参数。

这些参数的选取应考虑到齿轮的负载、转速等因素，以便使齿轮的数据计算精确，并满足使用要求。

3、齿轮材料齿轮的材料需要具有良好的强度、硬度、韧性、耐磨性等特性，以满足工作条件下的负载和磨损要求。

通常选择的材料有合金钢、低碳钢、不锈钢、铜合金等。

模数是齿轮设计的关键参数之一，它与齿轮的齿数、圆径有关。

在设计时，需要根据负载情况、转速、尺寸等因素计算出具体的模数值。

齿数计算是齿轮设计中重要的部分，它直接影响到齿轮的传动比、噪声、载荷分布等性能。

在计算中，应考虑到齿轮传动的要求，并保证齿轮的强度和使用寿命。

3、齿轮载荷计算齿轮设计中的负载计算是根据齿轮所受的载荷和转矩计算得出的。

在设计中，应考虑到齿轮所受的载荷和转矩的不同作用方式，以及齿轮在使用过程中所承受到的动、静载荷等因素。

齿轮精度计算是指齿轮的基本圆直径、齿距误差等参数的计算。

在设计中，应考虑到齿轮传动的要求，以及齿轮间的配合情况，选取合适的精度要求。

齿轮设计校核是指针对齿轮设计过程中的各项计算进行检验和验证。

在校核中需要考虑到齿轮所承受的负载、强度、精度、磨损等因素，确保齿轮的设计参数满足使用要求。

1、强度校核强度校核是指对齿轮材料的强度、载荷、应力等因素进行检验和验证，以确保齿轮的强度能够满足工作要求和使用寿命。

精度校核是指对齿轮的齿距误差、跳动等参数进行检验和验证，以确保齿轮的精度符合设计要求，并满足传动的精度要求。

齿轮校核:软齿面齿轮按接触疲劳强度设计，按弯曲疲劳强度校核；硬齿面齿轮按弯曲疲劳强度设计，按接触疲劳强度校核。

齿轮:齿轮是指轮缘上有齿轮连续啮合传递运动和动力的机械元件。

齿轮在传动中的应用很早就出现了。

19世纪末，展成切齿法的原理及利用此原理切齿的专用机床与刀具的相继出现，随着生产的发展，齿轮运转的平稳性受到重视。

发展起源:历史在西方，公元前300年古希腊哲学家亚里士多德在《机械问题》中，就阐述了用青铜或铸铁齿轮传递旋转运动的问题。

希腊著名学者亚里士多德和阿基米德都研究过齿轮，希腊有名的发明家古蒂西比奥斯在圆板工作台边缘上均匀地插上销子，使它与销轮啮合，他把这种机构应用到刻漏上。

这约是公元前150年的事。

在公元前100年，亚历山人的发明家赫伦发明了里程计，在里程计中使用了齿轮。

公元1世纪时，罗马的建筑家毕多毕斯制作的水车式制粉机上也使用了齿轮传动装置。

到14世纪，开始在钟表上使用齿轮。

东汉初年（公元1世纪）已有人字齿轮。

三国时期出现的指南车和记里鼓车已采用齿轮传动系统。

晋代杜预发明的水转连磨就是通过齿轮将水轮的动力传递给石磨的。

史书中关于齿轮传动系统的最早记载，是对唐代一行、梁令瓒于725年制造的水运浑仪的描述。

北宋时制造的水运仪象台（见中国古代计时器）运用了复杂的齿轮系统。

明代茅元仪著《武备志》（成书于1621年）记载了一种齿轮齿条传动装置。

1956年发掘的河北安午汲古城遗址中，发现了铁制棘齿轮，轮直径约80毫米，虽已残缺，但铁质较好，经研究，确认为是战国末期（公元前3世纪）到西汉(公元前206～公元24年)期间的制品。

1954年在山西省永济县蘖家崖出土了青铜棘齿轮。

参考同坑出土器物，可断定为秦代(公元前221～前206)或西汉初年遗物，轮40齿，直径约25毫米。

关于棘齿轮的用途，迄今未发现文字记载，推测可能用于制动，以防止轮轴倒转。

1953年陕西省长安县红庆村出土了一对青铜人字齿轮。

根据墓结构和墓葬物品情况分析，可认定这对齿轮出于东汉初年。

1、根据负载、以及运动状态（速度、是垂直运动还是水平运动）来计算驱动功率2、初步估定齿轮模数（必要时，后续进行齿轮强度校核，若在强度校核时，发现模数选得太小，就必须重新确定齿轮模数，关于齿轮模数的选取，一般凭经验、或是参照类比，后期进行安全校核）3、进行初步的结构设计，确定总传动、以及确定传动级数（几级传动）4、根据总传动比进行分配，计算出各级的分传动比5、根据系统需要进行详细的传动结构设计（各个轴系的详细设计），这样的设计一般还在总装图上进行。

6、在结构设计的时候，若发现前期的参数不合理（包括齿轮过大、相互有干涉、制造与安装困难等），就需要及时的返回上面程序重新来过7、画出关键轴系的简图（一般是重载轴，当然，各个轴系都做一遍当然好），画出各个轴端的弯矩图、转矩图，从而找出危险截面，并进行轴的强度校核&低速轴齿轮的强度校核9、安全无问题后，拆分零件图渐开线圆柱齿轮传动设计程序主要用于外啮合渐开线圆柱标准直齿齿轮传动设计、渐开线圆柱标准斜齿齿轮传动设计和渐开线圆柱变位齿轮传动设计。

程序中的各参数和各设计方法符合相关的国家标准，即：渐开线圆柱齿轮基本轮廓（GB/T1356— 2001）、渐开线圆柱齿轮模数（GB/T1357 — 1987等效采用ISO54— 1977）,以及《渐开线圆柱齿轮承载能力计算方法》（GB/T3480 — 1997等效ISO6336— 1966）、渐开线圆柱齿轮精度（ GB/T10095 — 2001等效 ISO1328— 1997）。

程序根据输入的齿轮传动设计参数和相关设计要求，进行齿轮几何尺寸的计算、齿轮接触疲劳强度校核和弯曲疲劳强度校核的计算，以及相关公差值的计算等。

整个设计过程分步进行，界面简洁，操作方便硬齿面齿轮风力发电增速齿轮箱中，其输入轴承受叶片传过来的轴向力、扭矩和颠覆力矩。

中间轴上的齿轮承受输入端传过来的力矩和输出端刹车时传过来的刹车力矩。

输出轴上的齿轮承受中间轴传过来的扭矩，同时也承受输出端刹车时带来的刹车力矩。
