〖初三★物理〗九年级物理电压和电压表的使用同步练习题

人教版2023初中物理九年级物理全册第十六章电压电阻专项训练题单选题1、如图所示电路，闭合开关后，电压表能测出L2两端电压的是（）A．B．C．D．答案：AA．图中，电压表并联在灯L2两端，测灯L2两端电压，电压表正负接线柱接法正确，故A正确；B．图中，电压表接在电源两端，电压表始终测电源电压（即两灯串联的总电压），电压表正负接线柱接法正确，故B错误；C．图中，电压表并联在灯L2两端，测灯L2两端电压，电压表正负接线柱接法错误，故C错误；D．图中，电压表并联在灯L2两端，测灯L2两端电压，电压表正负接线柱接法错误，故D错误。

答案A。

2、一个滑动变阻器的铭牌上标有“20Ω1A”的字样，对此铭牌意义的理解正确的是（）A．电阻最小值是20Ω，允许最大电流1AB．电阻最小值是20Ω，允许最小电流1AC．电阻最大值是20Ω，允许最大电流1AD．电阻最大值是20Ω，允许最小电流1A答案：C一个滑动变阻器的铭牌上标有“20Ω1A”的字样，20Ω是该滑动变阻器电阻丝全部接入电路时的最大阻值，1A是该滑动变阻器所能允许通过的最大电流。

故选C。

3、小明在课后实践活动中，做了如下记录：①人体的正常体温为36.5；②小明的质量为60N；③我国家庭电路的电压为220V；④人步行的速度约为1.1m/s。

其中符合实际且记录正确的是（）A．①②B．①④C．③④D．②③答案：C①人体的正常体温约为37℃，①中没有单位，故①记录错误；②中学生的质量约为60kg，而N是力的单位，不是质量的单位，故②记录错误；③我国家庭电路中的电压正常情况下为220V，故③符合实际；④成年人步行的速度约为1.1m/s，故④符合实际。

故ABD不符合题意，C符合题意。

故选C。

4、如图甲所示，当闭合开关S后，两个电压表的指针偏转情况均如图乙所示，则电灯L1和L2两端的电压分别是（）A．2.4V、12VB．12V、2.4VC．9.6V、2.4VD．2.4V、9.6V答案：C由图得，两灯泡串联，电压表V1测量电源电压，电压表V2测量灯泡L2电压，两个电压表的指针偏转情相同，因此电压表V1的量程为0~15V，分度值为0.5V，示数为12V，电压表V2的量程为0~3V，分度值为0.1V，示数为2.4V，L1的电压为U1=U−U2=12V-2.4V=9.6V故ABD不符合题意，C符合题意。

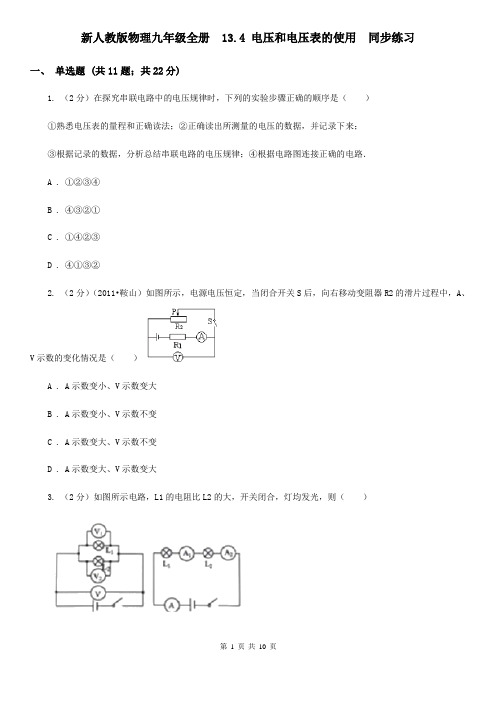

新人教版物理九年级全册 13.4 电压和电压表的使用同步练习一、单选题 (共11题；共22分)1. （2分）在探究串联电路中的电压规律时，下列的实验步骤正确的顺序是（）①熟悉电压表的量程和正确读法；②正确读出所测量的电压的数据，并记录下来；③根据记录的数据，分析总结串联电路的电压规律；④根据电路图连接正确的电路．A . ①②③④B . ④③②①C . ①④②③D . ④①③②2. （2分）（2011•鞍山）如图所示，电源电压恒定，当闭合开关S后，向右移动变阻器R2的滑片过程中，A、V示数的变化情况是（）A . A示数变小、V示数变大B . A示数变小、V示数不变C . A示数变大、V示数不变D . A示数变大、V示数变大3. （2分）如图所示电路，L1的电阻比L2的大，开关闭合，灯均发光，则（）A . V示数大于V2示数B . V示数等于V1示数C . A示数大于A1示数D . A1示数大于A2示数4. （2分）下列描述中最符合实际的是（）A . 节能灯正常工作时的电流大约0.1AB . 对人体来讲，安全电压只能是36VC . 冰箱正常工作时的消耗的功率大约20kWD . 空调机正常工作时的电流大约0.5A5. （2分）如图（a）所示电路中，当闭合开关后，两个电压表指针偏转均为图（b）所示，则电阻R1和R2两端的电压分别为（）A . 1.8V、7.2VB . 7.2V、1.8VC . 1.8V、9VD . 9V、1.8V6. （2分）如图所示，充电宝正在给手机充电。

充电宝输出的直流电压值是（）A . 1.5伏B . 2伏C . 5伏D . 220伏7. （2分）关于电流表和电压表能否直接连到电源两极上的下列说法中，正确的是（）A . 电流表可以，电压表不可以B . 两种电表都可以C . 电流表不可以，电压表可以D . 两种电表都不可以8. （2分）关于电路的说法错误的是（）A . 电源是提供电能的装置B . 电路接通后,电流从电源的正极通过用电器流向电源的负极C . 只要有电源，电路中就一定会有电流D . 给电瓶车充电，就是将电能转化为化学能的过程9. （2分）驾驶员酒醉后驾车要负刑事责任。

人教版初中物理九年级上册16.1 电压习题（含答案）16.1 电压一、选择题1．如图所示，将手机充电器插入家庭电路插座中，即可为手机充电。

充电器为手机充电时的输出电压约为()A．1.5 V B．5 V C．110 V D．220 V2．关于电压，下列说法中错误的是()A．电压是使电路中形成电流的原因B．只要电路两端有电压，电路中就一定有电流C．电路中有电流时，电路两端就一定有电压D．电源是提供电压的装置3．使用电压表时，下列说法中错误的是()A．让电流从“＋”接线柱流进电压表，从“－”接线柱流出电压表B．要把电压表与被测电路并联C．不能估测待测电压大小时，应选小量程试触D．测量前应先检查指针是否指零4．如图所示的电路图中，能用电压表正确测出灯L1两端电压的是()5．在如图所示电路中，开关闭合后电压表测量的是()A．电源两端电压B．L3和电源两端电压C．L1两端的电压D．L1和L2两端的电压6．小宁在探究练习使用电压表时，把电压表接成了如图所示的电路。

当闭合开关时所发生的现象是()A．灯泡亮、电压表有示数B．灯泡亮、电压表无示数C．灯泡不亮、电压表有示数D．灯泡不亮、电压表无示数7．如图所示的电路中，电表a、b接法正确的是()A．a、b都是电流表B．a、b都是电压表C．a是电流表，b是电压表D．a是电压表，b是电流表8．如图为某同学测量L1两端电压的电路，图中有一条导线接错了，接错的导线是()A．1B．2C．3D．49．一节干电池的电压是()A．220 V B．36 VC．24 V D．1.5 V10．下列测量L2电压的是()11．在如图中，要使L1与L2串联，在“〇”处接入电流表或电压表，测量电路中的电流、L1两端的电压．以下做法正确的是()A．a为电流表，b为电流表B．a为电压表，b为电流表C．a为电流表，b为电压表D．a为电压表，b为电压表12．如图电路中的电压表测量哪个元件两端的电压()A．L2 B．L1 C．电源D．L1和L2二、综合题13．小丽在做实验时，将电压表的“0”“15”接线柱接入电路中进行测量，但是在读数时粗心的她却按照“0～3 V”的量程读数，读出的电压值为2.4 V，而电压表实际的测量值应是_____________V。

第十六章电压与电阻第2节串、并联电路电压的规律1.如图甲所示，电源电压为6V，闭合开关后，电压表的示数如图乙所示，下列叙述错误的是（）A .L1两端电压为1.8VB . L1两端电压为4.2VC . L2两端电压为1.8VD . L1与L2两端电压之和为6V【答案】A【解析】解：由图可知，开关闭合后，电路是由两个电灯串联而成，V测量的是L2两端的电压；电源电压U＝6V，由串联电路的电压特点可知，L2两端电压小于电源电压，所以电压表使用的是0∼3V量程，示数为1.8V，即L2两端的电压为1.8V，故C正确；灯L1两端电压为6V−1.8V=4.2V，故A错误，B正确；L1和L2两端电压之和等于电源电压6V，故D正确．2.如图的电路中，闭合开关，电压表V1的示数为6V，电压表V2的示数为3.4V．那么下列说法中不正确的是（）A .可知电源电压为6VB .可知L1两端电压为2.3VC .将电压表V2换成电流表，则L1亮，L2不亮D .将电压表V2换成电流表，则L1与L2并联，电流表测干路上的电流【答案】D【解析】解：A．由图可知，电压表V1测量的是灯泡L1和L2组成的串联电路的总电压，电压表V1的示数为6V，即电源电源为6V，所以选项A的说法是正确的，但不符合题意．B．电压表V1测量的是电源电压，电压表V2测量的是灯泡L2两端的电压．电压表V1的示数为6V，电压表V2的示数为3.4V，因此L1两端电压为2.6V，所以选项B的说法是正确的，但不符合题意．C．将电压表V2换成电流表，则灯泡L2被短路，因此灯泡L1亮，L2不亮，所以选项C的说法是正确的，但不符合题意．D．将电压表V2换成电流表，则灯泡L2被短路，电流表测L1的电流，所以选项D的说法不正确，符合题意．3. 如图甲所示的电路中，当闭合开关后，两个电压表指针偏转均如图乙所示，则灯和两端的电压分别为（）【答案】A【解析】解：两个电压表的指针位置相同，因为串联电路两端电压等于各部分电压之和，所以电压表V1的示数应大于V2的示数，则电压表V1的量程是0∼15V，分度值为0.5V，示数U V1=6V，电压表V2的量程是0∼3V，分度值为0.1V，示数U V2=1.2V，电压表V2测L1两端的电压，所以L1两端的电压U1=U V2=1.2V，由于L1、L2串联，由串联电路的特点可知，L2两端的电压U2=U V1−U V2=4.8V．4.图中，和是两只完全相同的灯泡，开关闭合后电压表的示数为，电压表和的示数应分别为（）A .4V 0V B.4V 8VC.4V 4VD.以上都不对【答案】B【解析】因为串联电路起分压作用，L1和L2是两只完全相同的灯泡，V1的示数为4V，所以V2的示数为4V；根据串联电路的电压等于各部分电路两端的电压之和可知：U＝4V+4V＝8V，因为V3与电源并联，所以V3的示数为8V。

初三物理电压的练习题电压是物理学中的重要概念之一，它与电路中的电势差有着密切的关系。

在初三物理学习中，我们常常会遇到一些与电压相关的练习题。

本文将为大家介绍一些常见的初三物理电压练习题及其解答。

【题目一】某电池的电动势为1.5V，若在闭合电路中通过该电池的电流为0.5A，请计算通过电池两端的电压是多少？解答：根据欧姆定律，我们知道U=IR，其中U代表电压，I代表电流，R代表电阻。

在本题中，电流为0.5A，电动势为1.5V，则根据欧姆定律可得：U = I * R1.5V = 0.5A * R解方程可得：R = 3 Ω所以通过电池两端的电压为1.5V。

【题目二】某电路中，两个电阻分别为20 Ω 和30 Ω，两个电阻串联连接，电流为2A，请计算总的电压是多少？解答：在串联电路中，总的电阻等于各个电阻之和。

设总的电阻为R。

R = 20 Ω + 30 Ω = 50 Ω总的电压等于电流乘以总的电阻。

U = I * RU = 2A * 50 Ω所以总的电压为100V。

【题目三】某电路中，两个电阻分别为10 Ω 和20 Ω，两个电阻并联连接，电流为2A，请计算总的电压是多少？解答：在并联电路中，总的电流等于各个电流之和。

设总的电流为I。

I = 2A + 2A = 4A总的电压等于电流除以总的电阻。

U = I / RU = 4A / (1/((1/10Ω)+(1/20Ω)))解方程可得：U = 6.67V所以总的电压为6.67V。

【题目四】某电路中，两个电阻并联连接，总电压400V，其中一个电阻为30 Ω，另一个电阻为20 Ω，请计算总的电流是多少？解答：在并联电路中，总的电阻等于各个电阻的倒数之和。

设总的电阻为R。

1/R = 1/30Ω + 1/20Ω解方程可得：R = 12Ω总的电流等于总的电压除以总的电阻。

I = U / RI = 400V / 12Ω所以总的电流为33.33A。

通过上述练习题的解答，可以加深对电压概念的理解，并掌握在电路中计算电压的方法。

九年级物理电压同步练习试题及答案解析（中考知识考点整理）◆基础题一、单选题:1.在如图所示的电路中，能用电压表测出灯L1两端电压的是（）A BCD2.小雅同学在做电学实验时，不小心将电压表和电流表的位置互换了，如图所示，如果此时将开关闭合，则（）A. 两表都可能被烧坏B. 两表都不会被烧坏C. 电流表不会被烧坏D. 电压表不会被烧坏，电流表可能被烧坏3.如图1所示，电源电压恒定。

当开关S1断开，S2闭合时，电压表的示数如甲图所示；当开关S1闭合，S2断开时，电压表的示数如乙图所示，则灯L1、L2两端的电压分别为（）A. 3.5 V 8.5 VB. 8.5 V 3.5 VC. 3.5 V 5.0 VD. 5.0 V 3.5 V4.将标L1“2.5V0.3A”和L2“3.8V0.3A”两盏灯泡按图示电路连接，电源电压保持3V恒定．闭合开关，下列说法正确的是（）A. 通过两盏灯的电流大小相等B. 两盏灯两端的电压大小相等C. 两盏灯的实际功率大小相等D. 两盏灯的电阻大小相等二、填空题：5.如图所示电路，电源电压U不变，当开关S1、S2、S3都闭合时，电路处于______（选填“断路”、“短路”或“通路”）状态，若只闭合开关S2，小灯泡L1和L2是______联的，此时电流表A1和A2的示数分别为I1和I2，电压表的示数为U1，则I1______I2，U______U1（后两空选填“＞”、“＜”或“=”）6.一节干电池的电压为______伏；某台收音机正常工作时需要的电压为6伏，因此需用______节干电池______接（选填“串”或“并”）在一起为它供电。

7.一节新干电池的电压为______伏，手电筒、小型收音机等用电器经常采用几节干电池______（选填“串联”或“并联”）在一起进行供电．家中空调、冰箱等用电器正常工作时的电压均为______伏。

8.国际上用字母______ 表示电压，电压的单位是______ ，符号是______ ，一节干电池的电压是______ ，一节铅蓄电池的电压是______ 。

第1节电压一．选择题1．工作和生活中，手机已成为人们常用的工具。

华为智能手机的电池电压最接近()A．4V B．110V C．220V D．380V【答案】A【解析】华为智能手机的电池电压在3.7V左右，根据各个选项可知，4V是最接近的，故A正确。

选A.2．现代人的生活已经离不开电了,为了安全用电，我们对生活中的一些“电”常识的了解必不可少。

下列有关常见电压值的表述错误的是（)A．一节新的干电池的电压是1.5VB．对人体安全的电压是36VC．手机锂电池电压约为3。

6VD．家庭电路的电压是220V【答案】B【解析】A、一节新的干电池的电压是1。

5V，故A表述正确。

B、对人体安全的电压是不高于36V,故B表述错误。

C、手机锂电池的电压较小，约为3。

6V，故C表述正确。

D、家庭电路的电压是220V，故D表述正确。

选B。

3．下列四种仪器中,用来测量某段电路两端电压的是（）A．电流表 B．电压表C．电能表D．验电器【答案】B【解析】A、电流表是用来测量电流大小的仪表，故A不符合题意；B、电压表是用来测量电压大小的仪表，故B符合题意;C、电能表是用来测量家用电器在一段时间内消耗多少电能（即电流做功）的仪表，故C不符合题意；D、验电器是用来检验物体是否带电的仪器,故D不符合题意。

选B。

4．如图所示，小明将A、B两种不同的金属片分别插入土豆，制成“土豆电池”，闭合开关S,发光二极管发光，电压表有示数。

以下关于电路的理解，说法正确的是(）A．金属片B是电源的正极B．电流从“电池”的A金属片流出C．若发光二极管断路,电压表没有示数D．若断开开关，A、B两金属片间没有电压【答案】B【解析】AB、由图中电压表的正负接线柱可知，金属片A为电源的正极，金属片B为电源的负极；所以电流从A流出，经过灯泡后回到负极,故A错误,B正确；C、若发光二极管断路，此时电压表接在“土豆电池”的两端,电压表测量的是电源电压，有示数，故C错误；D、电源的两端是存在电压的，与外部电路的通断情况无关，故D错误。

[第四章 2.电压:电流产生的原因第1课时电压及电压表的使用]一、选择题1.关于电压,下列说法正确的是()A.电路两端有电压,电路中一定有电流B.电压使自由电荷定向移动形成电流C.电压只能使自由电子定向移动形成电流D.经验证明,对人体安全的电压是不高于220 V2.如图甲所示的电池盒,盒外有三个接线柱A、B、C,盒内有三个5号电池插槽,还有a、b、c、d、e、f六个与电池的触点;若这个电池盒内部的实际连接情况如图乙所示,则下列关于选择盒外不同接线柱所获得的电压的说法正确的是()A.选择A、C两接线柱时获得的电压为3 VB.选择B、C两接线柱时获得的电压为1.5 VC.选择A、B两接线柱时获得的电压为4.5 VD.使用该电池盒能获得1.5 V、3 V及4.5 V的电压3.关于如图所示电表,下列说法中不正确的是()A.它是一个电压表B.它的示数一定是1.7 VC.它的示数可能是8.5 VD.它有一个负接线柱和两个正接线柱4.如图所示,小壮同学将两个规格不同的灯泡L1、L2串联接在电源上。

当开关S闭合后,电压表V所测的电压是()A.电源电压B.L1两端电压C.L2两端电压D.L1和L2两端总电压5.如图所示,闭合开关后能测出小灯泡L1两端电压的电路是()6.如图所示是小壮同学在某次测量中连接的实物电路,根据实物电路画出的电路图如图所示,其中正确的是()7.小壮同学在练习使用电压表时,把电压表接成了如图所示的电路。

当闭合开关时所发生的现象是()A.灯泡会发光、电压表有示数B.灯泡会发光、电压表无示数C.灯泡不会发光、电压表有示数D.灯泡不会发光、电压表无示数二、填空题8.某电压表有0~3 V和0~15 V两个量程,现在用它去测量某灯泡两端的电压,若估计灯泡两端的电压是2 V,则应选择_________V量程;若不能预先估计电压值,则应先用_________V量程进行试触,若电压表示数小于3 V,再换用_________V 量程。

轧东卡州北占业市传业学校电压和电压表的使用〔一〕1. 电压的作用是使____ __定向移动形成_____ _的原因。

电路两端的电压是由提供的。

2. 两节干电池串联起来的电压是______V ；家庭电路的电压是______V ； ___ ___V的电压是平安的。

3. 完成以下单位换算：① 5000V=____ __kV=____ __mV② 22kV=___ ___V=____ __mV4. 测量电压使用______，必须把它______接在要测量的那局部电路两端，使用时必须把电压表的“+〞接线柱接靠近电源______极端，还要注意所测的电压不得超过它的______。

5. 某同学为了测量小灯泡两端的电压，接上电压表合上开关，发现电压表有读数，但小灯泡不亮．经检查电源、开关、小灯泡均完好，导线也无故障，那么原因可能是____ __。

6．电流表和电压表使用的比较：电流表电压表区别电路符号量程连接方式能否直接接在电源两极典型电路相同点使用前都要调零使用前都要选择量程，假设不能估测，都要先用大量程试测大量程都是小量程的5倍。

都要让电流从正接线柱流进，从负接线柱流出7．实验室的电压表的三个接线柱标有“-〞“3”“15”，实验时，假设把“-〞“15”两个接线柱接入电路，那么表盘上的每个大格表示 V，每个小格表示 V；假设把“-〞“3”两个接线柱接入电路，那么表盘上每个大格表示 V，每个小格表示 V．8．如下列图甲、乙两个电压表，甲表的示数是，乙表的示数是。

9．电灯L1与L2串联，用电流表测L1中的电流，用电压表测L2两端的电压，请在虚线框内画出电路图．并根据电路图连接实物。

10．如图甲所示，当闭合开关时，灯〔亮/不亮〕，电压表〔有/没有〕示数。

如图乙所示，当闭合开关时，假设两灯均不亮，但电压表有示数，那么故障的原因是。

11．在以下列图中，能测出灯L1两端电压的正确电路图是( )．12．在图7和图8中，分别按电路图连接电路〔注意选择量程〕．13．如下列图，电源由三节干电池串联而成，S闭合后，电压表和电流表的示数分别为2V、0.2A，那么通过L2的电流和它两端的电压分别是〔〕A 2V、0.2A；B V、0.1A；C V、0.2 A；D 2V、0.2A。

人教版九年级物理第十六章《电压电阻》测试卷（含答案）一、单选题（本大题共12小题）1．如图，闭合开关，灯泡不亮，在闭合开关且不拆开导线的情况下，将M接电源“+”极，N依次试触E、F、G接线柱，发现电压表示数前两次为零，第三次接近3V，若故障只有一个，则可能是（）A．电源没电B．开关断路C．灯泡断路D．灯泡短路2．小林像往常一样将台灯的插头插入书房插座，闭合台灯开关时，家里空气开关跳闸，你认为小林家发生短路的部位最有可能的是（）A．书房插座B．台灯插头C．台灯灯座D．台灯开关3．利用如图所示的电路探究影响导体电阻大小的因素，演示板上固定有a、b、c、d四根合金丝，长度关系为La=Lb=12cL=12dL，横截面积关系为Sa=Sb=Sc=12dS，其中a、c、d均为镍铬合金丝，b为锰铜合金丝。

将导线P、Q分别接在同一根合金丝两端的接线柱上，下列说法正确的是（）A．选用a和b进行实验，可以探究导体电阻跟导体材料的关系B．选用c和d进行实验，可以探究导体电阻跟导体长度的关系C．选用a和c进行实验，可以探究导体电阻跟横截面积的关系D．选用b和d进行实验，可以探究导体电阻跟导体材料的关系4．如图所示电路图中，能用电压表正确测出灯泡L1俩端电压的是（）A ．B ．C ．D ．5．小明做实验时记录2V 和0.2A ，但填写表格时不知是测哪个元件的数据，由于器材收拾完了，即时记起并画出实验接线草图，如图，电压表和电流表还不能确定，用M 、N 表示。

则下列判断正确的是（ ）A ．M 表是电压表，2V 是电源电压B ．N 表是电压表，2V 是L 1两端电压C ．N 表是电流表，流过L 2电流0.2AD ．M 表是电流表，流过L 2电流0.2A6．小黄为养鸡场设计报警电路，养鸡场的前、后门分别装有开关1S 、2S ，动物闯入时开关会自动闭合。

要求：只要动物闯入任意一个门，电铃都能响起报警。

下列电路图符合设计要求的是（ ）A ．B ．C ．D ． 7．某同学在实验中连接了如图所示的电路，闭合开关S ，发现灯L 不亮。
