TLC5941驱动芯片如何解决全彩LED大屏幕的显示效果问题
- 格式:doc
- 大小:27.50 KB
- 文档页数:4
利用驱动芯片快速响应的优势实现高画质的LED显示屏例如:有一全彩户外显示屏寻址数为768,若是用法不同的频率则整体的寻址时光也会不同:工作频率为10MHz≥768×0.1ms= 76.8ms;工作频率为30MHz≥768×0.033ms = 25.6ms。
由上可见,两者的寻址时光相差3倍。
而电流流过LED的速度打算LED显示屏的刷新率。
举例解释,若一个LED显示屏寻址数皆为768、工作频率为30MHz、灰阶调节为8位、亮度调节皆为2位、每子场的间隔时光为4ms;传统驱动芯片的显示脉冲宽度为250ns,而迅杰公司SnapDrive驱动芯片的脉冲宽度为50ns,两者可以达到的刷新率有显然的差异。
A. 传统驱动芯片(脉冲宽度为250ns)权重支配为1/64,1/32,1/16,1/8,1/4,1/2,1,2,4,8,16,32 Tfr=25.6ms×(6+63)+5×4ms= 1786.4ms刷新率fr = 559.7HzB. SnapDrive驱动芯片(脉冲宽度为50ns)权重支配为1/512,1/256,1/128,1/64,1/32,1/16,1/8,1/4,1/2,1,2,4Tfr=25.6ms×(9+7)+8×4ms= 441.6msfr=2264.5Hz显示灰阶度提升目前市场上普通通用的传统驱动芯片其OE(芯片输出端使能脚,Chip Output Enable)响应时光约为250ns,若以上述的例子来看其最高的灰阶为8位;亦即R、G、B各有256个灰阶度。
其颜色为256×256×256 =16777216 约1千六百万色。
若想将灰阶度提高至14位亦即16384×16384×16384=4.39千亿色;两者之间的刷新频率亦会得到显然的差异。
第1页共2页。
LED显示屏显示不完整怎么解决?LED显示屏显示不完整怎么解决?一般导致LED显示屏显示不全的主要原因如下: 1.显示屏一半不显示:这个可能性有点多。
可能是电源没有供电或者是控制卡损坏。
线检测一下电源供电,然后用控制卡软体检测一下控制卡是否正常。
2.显示画面模糊:一般是电源供电不足造成的,建议更换电源。
3.单个或少数LED模组不显示:一般是模组排线松动或者接触不良。
比如只显示上半部或者下半部,出现这样的情况一般动一下排线或者拔下来重新插上就好了。
也有可能是模组的245晶片坏。
导致LED显示屏模组不显示。
还有就是电源没有供电。
总之,针对LED显示屏字显示不完整的问题,可优先先检查电源、讯号线路问题,如果确认这些没问题,再来检查LED模组问题,科学的进行一一排查。
全彩LED显示屏显示不完整如何解决显示不完整很好解决,1. 显示屏一半不显示:这个可能性有点多。
可能是电源没有供电或者是控制卡损坏。
线检测一下电源供电,然后用控制卡软体检测一下控制卡是否正常。
2. 显示画面模糊:一般是电源供电不足造成的,建议更换电源。
3. 单个或少数LED模组不显示:一般是模组排线松动或者接触不良。
比如只显示上半部或者下半部,出现这样的情况一般动一下排线或者拔下来重新插上就好了。
也有可能是模组的245晶片坏。
导致LED显示屏模组不显示。
还有就是电源没有供电。
总之,针对LED显示屏字显示不完整的问题,可优先先检查电源、讯号线路问题,如果确认这些没问题,再来检查LED 模组问题,科学的进行一一排查。
LED显示屏显示字不完整的问题上下排线插倒了!LED显示屏整个屏全亮怎么解决有可能是开始全亮的那张显示屏坏了,可以尝试把它换到后面去,或者直接把他换掉,如果换了还会这样,换全亮前面的那块显示屏,如果还没起作用,最严重的就是换全亮前面的第二块。
这种情况比较少见,当然前提是控制卡全部都是好的,可以按这个方法来处理,应该就可以解决了。
全彩L E D显示屏故障及排除方法Company number:【0089WT-8898YT-W8CCB-BUUT-202108】全彩LED显示屏故障及排除方法:一、LED显示屏无信号输出,原因是控制卡电压不正常,扁平电缆插接方向不正确,发送、接收卡、检查后,将电压调至正常值,卡的问题,更换。
二、整屏不亮或出现方格1 、控制主机是否开启,打开主机2 、通讯线是否插好,把通讯线插好3 、发送卡是否已插好,把发送卡重插4 、多媒体卡与采集卡 , 发送卡之间的数据线是否连好,连好多媒体卡与采集卡发送卡之间数据线,5 、接收卡 JP1 或 JP2 开关位置不对,调整好 JP1 ,JP2 开关位置三、每次启动 LED 演播室时提示找不到控制系统COM 口至数据发送卡之间的信号采集线没有连接或电脑本身 COM 口已坏。
连接好该数据线或更换电脑四、整屏隔十六行数据闪或常亮检查 LED 演播室里的设置打开 LED 演播室打开调试 - 硬件设置(密码 168 )-系统设置,把行顺序设置为 +0 或 +1五、整屏画面晃动或重影1 、检查电脑与大屏之间的通讯线,把通讯线重插或更换。
2 、检查多媒体卡与发送卡的 DVI 线,把 DVI 线冲插加固3 、发送卡坏,更换发送卡六、一单元板不亮1、+5V 电或 GND 是否供给,给上 +5V 电或 GND2、+5V 跟 GND 是否短路,把短路的给断开。
3、138 第五腿的 OE 信号是否有,把 OE 信号供上。
4、245 相连的 OE 信号是否正常(断路或短路),把断路的连好把短路的给断开;七、一单元板上半部分或下半部分不亮或显示不正常1、138 的第 5 腿 OE 信号是否有;把 OE 信号连上2、74HC595 的第 11 、 12 腿的信号是否正常;( SCLK 、 RCK )3、相连的 OE 信号是否正常;(断路或短路),把 SCLK 、 RCK 信号连好4、双排插针与 245 相连的 SCLK 、RCK 信号是否正常;(断路或短路),把断路的连好把短路的断开八、一单元板上一行或相应一个模块的行不亮或不正常显示1、查看其所对应模块的行信号的管脚是否虚焊或漏焊;把虚焊、漏焊的给焊好。
关于LED显示屏的设置及优化方法
LED显示屏是一种常见的显示设备,本文将介绍一些设置和优化方法,以帮助用户最大化LED显示屏的性能和效果。
设置方法
2. 调整分辨率和刷新率:根据实际需求,选择合适的分辨率和刷新率。
较高的分辨率和刷新率可以提供更清晰和流畅的图像,但也可能对硬件要求更高。
3. 调整亮度和对比度:根据环境光线和个人喜好,适当调整LED显示屏的亮度和对比度。
确保图像清晰可见,同时避免眼睛疲劳和过度曝光。
4. 校准颜色和色彩:LED显示屏在生产过程中可能存在一定的色差。
通过使用显示屏自带的校准工具或第三方软件,进行颜色和色彩的校准,以获得更准确和一致的图像。
优化方法
1. 清洁屏幕表面:定期清洁LED显示屏的屏幕表面,以去除灰尘、指纹和其他污渍。
使用柔软的纤维布轻轻擦拭,避免使用化学清洁剂或粗糙的材料。
2. 避免长时间静止图像:长时间显示静止图像可能导致屏幕出现“烧屏”效应。
尽量避免显示同一静止图像超过长时间,或者使用屏幕保护程序来减少这种风险。
3. 调整背光亮度:如果LED显示屏具有背光调节功能,可以根据环境亮度调整背光亮度。
在较暗的环境中,降低背光亮度可以减少眼睛的疲劳和屏幕的能耗。
4. 确保良好通风:LED显示屏在长时间使用过程中会产生一定的热量。
确保显示屏周围有足够的通风,避免过热可能对显示屏的寿命和性能产生影响。
以上是关于LED显示屏的设置及优化方法的简要介绍。
通过正确的设置和优化,用户可以获得更好的显示效果和使用体验。
LED显示屏的设置与优化步骤1. 准备工作确保LED显示屏已经正确安装并接通电源。
在开始设置之前,请确保您已经掌握了LED显示屏的相关技术参数和功能特点。
2. 系统初始化- 检查硬件:首先检查LED显示屏的硬件设备是否齐全,连接是否正常。
- 启动软件:根据LED显示屏的型号和配置,启动相应的控制软件。
- 系统设置:在软件中进行系统设置,包括时钟、日期、语言等基本设置。
3. 显示模式设置- 分辨率设置:根据LED显示屏的物理尺寸和像素密度,选择合适的分辨率。
- 显示比例:设置显示内容的宽高比,以确保显示效果的最佳。
- 颜色设置:调整LED显示屏的颜色设置,包括亮度、对比度、色温等。
4. 内容管理- 素材上传:将需要显示的图片、视频、文字等素材上传至LED显示屏的存储设备。
- 素材编辑:对素材进行必要的编辑,包括缩放、裁剪、文字添加等。
- 素材排序与分类:按照展示需求对素材进行排序和分类,以便于管理和播放。
5. 播放计划设置- 时段设置:根据不同时间段的需求,设置相应的播放时段。
- 播放列表:在播放时段内设置相应的播放列表,确保内容按照计划进行展示。
- 紧急播放:设置紧急播放功能,以便在需要时快速切换至紧急内容。
6. 系统监控与维护- 实时监控:实时监控LED显示屏的运行状态,包括硬件设备和软件系统。
- 故障预警:通过系统监控,提前发现可能出现的故障,并及时进行处理。
- 定期维护:定期对LED显示屏进行清洁、检查和维修,确保设备长期稳定运行。
7. 安全与权限管理- 用户权限设置:为不同用户设置相应的操作权限,确保系统安全。
- 操作日志记录:记录用户的操作日志,以便于追踪和审计。
- 数据备份:定期对重要数据进行备份,防止数据丢失。
8. 优化与调整- 性能优化:根据实际运行情况,调整系统设置,提高LED显示屏的性能。
- 内容优化:定期对展示内容进行优化,提高内容的吸引力和传播效果。
- 系统升级:关注LED显示屏厂商的更新动态,及时进行系统升级。

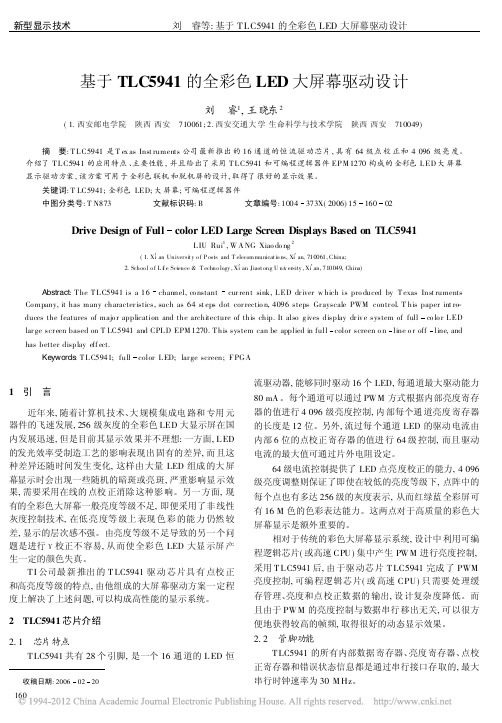

基于TLC5941的全彩色LED 大屏幕驱动设计刘 睿1,王晓东2(1.西安邮电学院 陕西西安 710061;2.西安交通大学生命科学与技术学院 陕西西安 710049)摘 要:T L C5941是T ex as Inst ruments 公司最新推出的16通道的恒流驱动芯片,具有64级点校正和4096级亮度。
介绍了T L C5941的应用特点、主要性能,并且给出了采用T L C5941和可编程逻辑器件EP M 1270构成的全彩色L ED 大屏幕显示驱动方案,该方案可用于全彩色联机和脱机屏的设计,取得了很好的显示效果。
关键词:T LC5941;全彩色LED;大屏幕;可编程逻辑器件中图分类号:T N873 文献标识码:B 文章编号:1004373X(2006)1516002Drive Design of Full color LED Large Screen Displays Based on TLC5941L IU Rui 1,W A NG Xiao do ng 2(1.Xi c an Universi t y o f P osts and T elecom municat i o ns,Xi c an,710061,China;2.Schoo l o f L i f e Sci ence &T echno logy ,Xi c an Jiaot ong U ni v ersity ,Xi c an,710049,China)Abstract :T he T L C5941is a 16channel,co nstant cur rent sink,L ED dr iver w hich is pro duced by T exas Inst rumentsCo mpany,it has many character istics,such as 64st eps dot cor rectio n,4096steps Gr ayscale PWM contr ol.T his paper int ro -duces the features of majo r application and the architecture of this chip.It also g ives display dr iv e system of full co lo r L EDlar ge scr een based on T LC5941and CPL D EPM 1270.T his system can be applied in full color screen o n line o r off line,andhas better display eff ect.Keywords :T L C5941;full color L ED;lar ge screen;F PG A收稿日期:200602201 引 言近年来,随着计算机技术、大规模集成电路和专用元器件的飞速发展,256级灰度的全彩色LED 大显示屏在国内发展迅速,但是目前其显示效果并不理想:一方面,L ED 的发光效率受制造工艺的影响表现出固有的差异,而且这种差异还随时间发生变化,这样由大量LED 组成的大屏幕显示时会出现一些随机的暗斑或亮斑,严重影响显示效果,需要采用在线的点校正消除这种影响。
利用驅動芯片快速響應的優勢實現高畫質的 LED 顯示屏參考文獻:[1] 李熹霖現代顯示 1006-6268(200401-0022-05 談 LED 大屏的刷新頻率和換幀頻率[2] 王麗莉、董金明 LED 全彩屏脈衝打散顯示方案 2006關鍵字:LED 顯示屏、快速響應 LED 驅動芯片、提高灰階、提高刷新頻率Abstract:Full-color LED video display screen has become popular in recent years. This article illustrated how to improve LED display’ s quality by ENE’s SnapDriveTMDriver IC. Especially in “Refresh Rate” and ”Grayscale -Level” . SnapDriveTM driver IC also can reduce “ output current waveform distortion” and “ LED heatdissipa tion” . Although SnapDriveTM Driver IC enables faster refresh rate and higher grayscale level, actually the LED display are working in a higher speed system. We will show the PCB design consideration in this article in the also.作者簡介 :鄭文盛 (1975-,男 , 電子工程學士 , 現任迅杰科技 (ENE TECHNOLOGY INC. 產品經理 , 目前負責公司的 LED 驅動芯片的產品規劃 . E-mail:前言現今 LED 顯示屏運用越來越廣,凡舉金融證券、體育、交通訊息、廣告傳遞等都可以看到它的足跡,也因為最近幾年 LED 成本下降及亮度的提升再加上 LED 顯示屏更具有耗電少、壽命長、視角大及響應速度快等優勢;而且可以根據不同地點及需求訂製相對應的尺寸,在市場上快速崛起成新一代的傳播媒體寵兒,其條件更是其他大型顯示設備無法比擬的。
led大屏问题排查方案LED大屏问题排查方案背景在使用LED大屏进行宣传展示时,可能会遇到各种问题,例如屏幕亮度不均匀、闪烁、无法显示内容等。
为了确保LED大屏的正常运行,我们需要及时排查并解决这些问题。
排查步骤1.观察现象:仔细观察LED大屏出现的问题,并记录下具体的症状,例如亮度不均匀的区域、闪烁的时间点等。
2.检查电源:–确保LED大屏的电源连接正常,无松动或断裂。
–检查电源线是否老化或受损,及时更换。
–测量电源电压是否稳定,确保满足大屏要求的电压范围。
3.检查信号线:–检查信号线是否连接正确,无松动或接触不良。
–检查信号线是否受损,如有需要及时更换。
–使用信号线测试仪检测信号线的稳定性和传输速率。
4.检查控制器:–检查控制器是否工作正常,重启控制器并观察LED大屏是否有改善。
–检查控制器设置,确保参数配置正确。
–检查控制器固件版本,如有需要及时升级。
5.检查LED模块:–逐一检查每个LED模块是否工作正常,如有需要及时更换故障模块。
–检查LED模块的连接线路,确保无松动或接触不良。
–对LED模块进行清洁,确保无灰尘或污垢影响显示效果。
6.其他因素:–检查环境光线是否影响LED大屏的显示效果,如有需要进行光线调整。
–检查温度和湿度是否在合理范围内,确保LED大屏正常工作。
结论通过以上排查步骤,我们可以定位并解决LED大屏出现的问题。
如果问题仍然存在,建议联系专业维修人员进行进一步检测和维修。
注意:在进行LED大屏问题排查时,务必确保自身安全,避免触碰高压电源或进行不必要的操作。
维护与预防措施为了保持LED大屏的稳定运行和延长使用寿命,我们可以采取以下维护与预防措施:1.定期清洁:使用一定的间隔时间,对LED大屏进行定期清洁。
清除灰尘、污垢等物质,以确保显示效果的清晰度和亮度。
2.定期检测:定期检测LED大屏的电源线、信号线以及控制器的工作状态。
如发现异常,及时维修或更换。
3.合理调节亮度:根据实际使用环境,合理调节LED大屏的亮度。
LED显示屏驱动解决方案介绍和比较几种驱动解决方案介绍和比较TLC5941驱动芯片TLC5941芯片是TI德州仪器)公司最新推出的,具有点校正、高灰度等级(PWM控制)等特点。
TLC5941所有内部数据寄存器,灰度寄存器,点校正寄存器和错误状态信息都通过串行接口存取,最大串行时钟频率30MHz,片间电流误差一般在±6%以内,位间电流误差一般在±4%以内,每通道最大输出电流80mATLC5941每个通道可用PWM方式根据内部灰度寄存器的值进行4096级灰度控制,该寄存器是12位的,每个通道LED驱动电路由6位点校正寄存器的值进行64级控制,且驱动电流的最大值可通过片外电阻设定。
64级电流控制提供了LED点灰度校正的能力,4096级灰度调整则保证了即使在较低的灰度等级下,点阵中的每个点也有多达256级的灰度表示,从而红绿蓝全彩屏可有16M色的色彩表达能力,这两点对于高质量的彩色大屏幕显示是格外重要的相对于传统的彩色大屏幕显示系统,集中产生PWM进行灰度控制,可编程逻辑芯片(或高速CPU 只需要处理缓存管理、灰度和点校正数据的输出,设计复杂度降低,且由于PWM灰度控制与数据串行移出无关,可很方便地获得较高帧频,取得很好的动态显示效果。
为了保障彩色大屏幕的可靠运行,TLC5941提供了每一路LED开路(LOD和过温检测(TSD 能力,内置集电极开路输出电路,用于出错时报警。
16个通道中无论哪个通道有错误发生,内置集电极开路输出电路的输出管脚就会被拉到低电平,通过查询芯片的内部状态信息,就可知道哪一路出现故障,系统中所有TLC5941内置集电极开路输出电路的输出管脚可接到一起,通过上拉电阻接到高电平,通过监控这个信号,系统可在运行过程中进行自我诊断。
TLC5941适用于工作环境比较恶劣同时对显示效果要求很高以及对安全性能要求很高的场合,比如高速公路的LED信息指示牌,大型的露天LED电视等。
led显示屏解决方案LED显示屏解决方案。
LED显示屏是一种高清晰度、高亮度、高对比度的显示设备,广泛应用于室内外广告、舞台演出、会议展示等场合。
然而,在使用LED显示屏的过程中,可能会遇到各种问题,例如亮度不均、色彩失真、屏幕闪烁等。
为了解决这些问题,我们需要综合考虑LED显示屏的硬件、软件和环境因素,制定相应的解决方案。
首先,针对LED显示屏亮度不均的问题,我们可以考虑调整屏幕亮度和对比度,使用均匀的光源进行照明,优化LED灯珠的排列方式,以及增加光学透镜和反射器件等方法来提高亮度均匀性。
此外,选择高质量的LED灯珠和驱动芯片,保证LED显示屏的稳定性和可靠性,也是解决亮度不均问题的关键。
其次,针对LED显示屏色彩失真的问题,我们可以考虑调整屏幕的色彩平衡和色温,使用高质量的色彩管理系统进行校准,优化视频信号的传输和处理,以及增加色彩校正传感器和自动校正系统等方法来改善色彩表现。
同时,及时清洁屏幕和保持良好的环境湿度和温度,也能有效减少色彩失真问题的发生。
另外,针对LED显示屏屏幕闪烁的问题,我们可以考虑优化屏幕的刷新率和灰度等参数,使用高质量的电源和稳压设备,避免电源波动和干扰,以及增加屏幕驱动芯片的抗干扰能力等方法来消除屏幕闪烁。
此外,合理安排LED显示屏的安装位置和周围环境光线,也能有效减少屏幕闪烁问题的出现。
总之,针对LED显示屏在使用过程中可能出现的亮度不均、色彩失真、屏幕闪烁等问题,我们可以通过调整屏幕参数、优化硬件配置、改善环境因素等多种手段来解决。
在实际应用中,我们需要根据具体情况综合考虑,制定相应的解决方案,以确保LED显示屏能够正常、稳定、高效地工作,为用户带来更好的视觉体验。
希望本文所提供的LED显示屏解决方案能够对您有所帮助,如有任何疑问或需要进一步了解,请随时与我们联系。
感谢您的阅读!。
TLC5941驱动芯片如何解决全彩LED 大屏幕的显示效果问题
[作者:来自网络]
近几年,256级灰度的全彩LED大屏幕在国内发展很快,应用迅速广泛起来,然而它的显示效果仍然存在着些许的缺陷:一是受制造工艺原因,二是受亮度等级的不足,都会使显示屏的效果产生失真的现象。
由TI公司的最新研制的TLC5941驱动芯片具有点校正和高亮度等级的特点,由他组成的大屏幕可以构成高性能的显示系统。
TLC5941芯片介绍
一、芯片特点
TLC5941共有28个引脚,是一个16通道的LED恒流驱动器,能够同时驱动16个LED,每通道最大驱动能力80mA,每个通道可以通过PWM方式根据内部亮度寄存器的值进行4096级亮度控制,内部每个通道亮度寄存器的长度是12位,另外,流动每个通道LED的驱动电路由内部6位的点校正寄存器的值进行64级控制,而且驱动电流的最大值可通过片外电阻设定。
64级电流控制提供了LED点亮度校正的能力,4096级亮度调整则保证了即使在较低的亮度等级小,点阵中的每个点也有多达256级的灰度表示,从而红绿蓝全彩屏可有16M色的色彩表达能力,这两点对于高质量的彩色大屏幕显示是额外重要的。
相对于传统的彩色大屏幕显示系统,设计中利用可编程逻辑芯片(或高速CPU)集中产生PWM进行亮度控制,采用TLC5941后,由于驱动芯片TLC5941完成了PWM亮度控制,可编程逻辑芯片(或高速CPU)只需要处理缓存管理、
亮度和点校正数据的输出,设计复杂度降低,而且由于PWM的亮度控制与数据串行移出无关,可以很方便地获得较高的帧频,取得很好的动态显示效果。
二、管脚功能
TLC5941的所有内部数据寄存器,亮度寄存器,点校正寄存器和错误状态信息都是通过串行接口存取的,最大串行时钟效率为30MHz.。
TLC5941的串行接口方式类似于74HC595,接口部分由5根信号线组成。
Mode(模式信号):Mode=0是亮度信号输入模式,Mode=1点校正信号输入模式。
SCLK(串行时钟),在每个SCLK的上升沿,当Mode=0输入数据和输出数据移入和移出内部192位(16通道×12)的亮度串行移位寄存器,当Mode=1输入数据和输出数据移入和移出内部96(16通道×6)位的点校正串行移位寄存器。
SOUT:串行数据输出。
SIN:串行数据输入。
XLAT:数据锁存,在XLAT的上升沿,如果Mode=0,亮度串行移位寄存器锁存到亮度控制寄存器,随机控制亮度PWM输出,如果Mode=1,点校正串行移位寄存器锁存到点校正控制寄存器,控制电流的输出。
为了保障彩色大屏幕的可靠运行,TLC5941提供了每一路LED开路和过温检测的能力,管脚XERR是集电极开路输出,用于出错时报警,16个通道中无论哪个通道有错误发生,XERR就会被拉到低电平,通过查询芯片的内部状态信息,就可以知道哪一路出现故障,系统中所有TLC5941的XERR管脚可以接到一起,通过上拉电阻接到高电平,通过监控这个信号,系统可以在运行过程中进行自我诊断。
另外TLC5941还提供了GCLK管脚,输入一个时钟信号可以同步PWM的产生。
基于TLC5941的动态扫描驱动电路
本设计对象是640×480的全彩显示系统,这里只介绍他的驱动部分,整个屏由4块子屏组成,每一块子屏管理640×120象素大小的范围,都有单独的驱动电路,由于是室内屏,驱动设计采用动态1/8扫描驱动方式。
驱动电路的控制由可编程逻辑器件EPM1270(Altera)实现,为了提高帧频,串行数据采用15路并行输出的方法,每路对640×8象素大小的范围进行刷新,图1中给出的是子屏驱动中单路的电路框图。
为了防止LED动态扫描过程中对寄存器的访问与外部总线在更新显示数据时访问寄存器之间产生冲突,这里也是采用了双缓存的结构,当LED扫描过程访问的是一片存储器,暴露在总线接口的就是另一片存储器,外部接口的特定的扫描控制寄存器操作时,引起两片寄存器的交换,同时显示内容也得以更新,存储器采用两片静态RAM--IDT71V424(512k×8),EPM1270与存储器的接口低8位采用地址数据复用以节省EPM1270的I/O管脚。
存储器中前26k开始存储的是每点的色彩信息,每象素3个字节24位表示颜色,每个字节分别对应于一个象素的红绿蓝3个象素的彩色亮度值,后256k开始存放的是经过γ校正修正后的点校正数据。
整屏的亮度由EPM1270扩展的亮度寄存器控制,每个TLC5941写入时,EPM1270控制先从当前象素对应的存储器空间读出每个显示单元的色素值,再与亮度寄存器值运算后得到12位的每通道TLC5941的亮度值(控制每个象素的亮度和色彩),通过并/串转换后输出,同时保持Mode=0;输出亮度后,从后256k 的对应空间读取6位点校正数据,并/串转换后输出,同时保持Mode=1,这样完成了一个通道数据的输出,将一行对应所有的通道数据输出完毕后,暂停串行时钟,置Mode=0,在XLAT脚产生一个正脉冲,再置
Mode=1,在XLAT脚产生正脉冲,分别将数据锁存入TLC5941内部对应的控制寄存器中,一行数据输出完毕。
结语
采用Verilog语言对EPM1270进行逻辑设计,综合后占用芯片资源的79%,利用上述设计构建的彩色大屏幕系统刷新频率达到60Hz,通过γ校正和点校正,全屏各象素点亮度均匀,层次感很强,达到了设计要求,这个基于TLC5941的全彩LED大屏幕驱动方案联机屏和脱机屏都可以使用,实践证明具有良好的显示效果。
