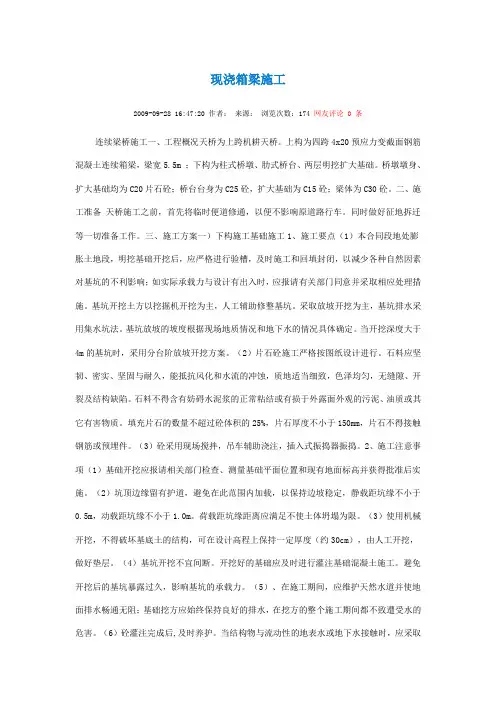

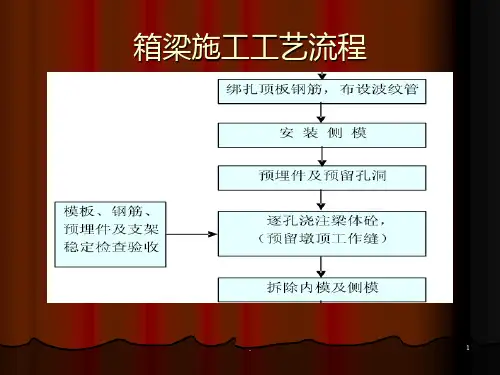

现浇箱梁施工2009-09-28 16:47:20 作者：来源：浏览次数：174 网友评论 0 条连续梁桥施工一、工程概况天桥为上跨机耕天桥。

上构为四跨4x20预应力变截面钢筋混凝土连续箱梁，梁宽5.5m ；下构为柱式桥墩、肋式桥台、两层明挖扩大基础。

桥墩墩身、扩大基础均为C20片石砼；桥台台身为C25砼，扩大基础为C15砼；梁体为C30砼。

二、施工准备天桥施工之前，首先将临时便道修通，以便不影响原道路行车。

同时做好征地拆迁等一切准备工作。

三、施工方案一）下构施工基础施工1、施工要点（1）本合同段地处膨胀土地段，明挖基础开挖后，应严格进行验槽，及时施工和回填封闭，以减少各种自然因素对基坑的不利影响；如实际承载力与设计有出入时，应报请有关部门同意并采取相应处理措施。

基坑开挖土方以挖掘机开挖为主，人工辅助修整基坑。

采取放坡开挖为主，基坑排水采用集水坑法。

基坑放坡的坡度根据现场地质情况和地下水的情况具体确定。

当开挖深度大于4m的基坑时，采用分台阶放坡开挖方案。

（2）片石砼施工严格按图纸设计进行。

石料应坚韧、密实、坚固与耐久，能抵抗风化和水流的冲蚀，质地适当细致，色泽均匀，无缝隙、开裂及结构缺陷。

石料不得含有妨碍水泥浆的正常粘结或有损于外露面外观的污泥、油质或其它有害物质。

填充片石的数量不超过砼体积的25%，片石厚度不小于150mm，片石不得接触钢筋或预埋件。

（3）砼采用现场搅拌，吊车辅助浇注，插入式振捣器振捣。

2、施工注意事项（1）基础开挖应报请相关部门检查、测量基础平面位置和现有地面标高并获得批准后实施。

（2）坑顶边缘留有护道，避免在此范围内加载，以保持边坡稳定，静载距坑缘不小于0.5m，动载距坑缘不小于1.0m。

荷载距坑缘距离应满足不使土体坍塌为限。

（3）使用机械开挖，不得破坏基底土的结构，可在设计高程上保持一定厚度（约30cm），由人工开挖，做好垫层。

（4）基坑开挖不宜间断。

开挖好的基础应及时进行灌注基础混凝土施工。

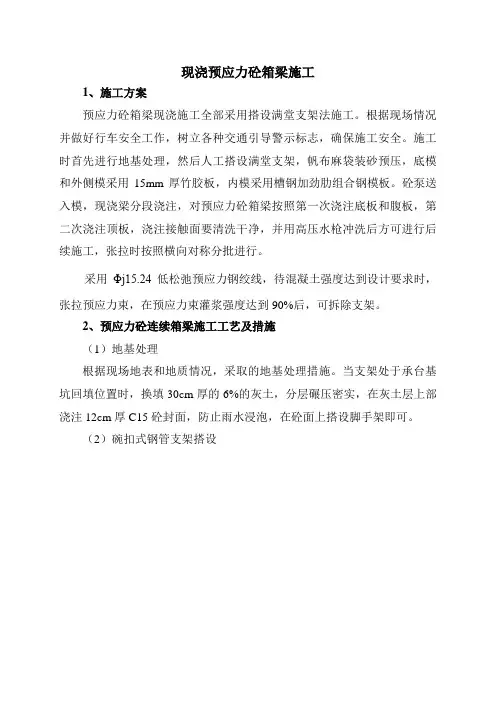

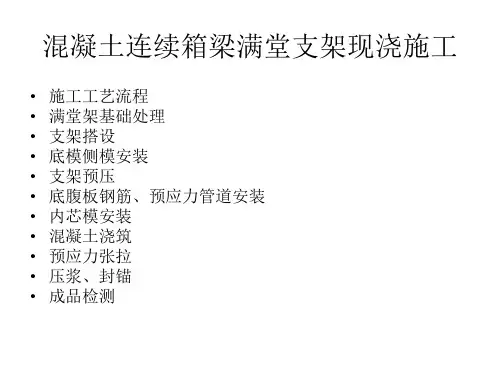

现浇预应力砼箱梁施工1、施工方案预应力砼箱梁现浇施工全部采用搭设满堂支架法施工。

根据现场情况并做好行车安全工作，树立各种交通引导警示标志，确保施工安全。

施工时首先进行地基处理，然后人工搭设满堂支架，帆布麻袋装砂预压，底模和外侧模采用15mm厚竹胶板，内模采用槽钢加劲肋组合钢模板。

砼泵送入模，现浇梁分段浇注，对预应力砼箱梁按照第一次浇注底板和腹板，第二次浇注顶板，浇注接触面要清洗干净，并用高压水枪冲洗后方可进行后续施工，张拉时按照横向对称分批进行。

采用Φj15.24低松弛预应力钢绞线，待混凝土强度达到设计要求时，张拉预应力束，在预应力束灌浆强度达到90%后，可拆除支架。

2、预应力砼连续箱梁施工工艺及措施（1）地基处理根据现场地表和地质情况，采取的地基处理措施。

当支架处于承台基坑回填位置时，换填30cm厚的6%的灰土，分层碾压密实，在灰土层上部浇注12cm厚C15砼封面，防止雨水浸泡，在砼面上搭设脚手架即可。

（2）碗扣式钢管支架搭设梁纵横向坡度可通过调节顶托高度来达到设计要求的标高。

为增加支架稳定性，纵向每隔4.5m设1道横向剪刀撑，横向每3.6m 设1道纵向剪刀撑。

且剪刀撑均与6～7根立杆联系，与地面夹角成45°～60°，并要将各道剪刀撑联结成整体，剪刀撑钢管和立杆用旋转扣件扣紧。

箱梁外侧两根立杆搭设时加高，搭设横杆，上架5cm厚木板作为施工时的操作平台，操作平台宽度可按1.0m铺设，立杆外侧挂安全防护网。

满堂脚手架外侧搭设“一”字形斜坡通道，供施工和检查时作为上下支架的通道。

通道宽2m，用木板满铺。

（3）支架预压预压前布设好测量控制点，观测支架和地基的变形情况。

观测次数每天2次，并记录好原始数据，以便对结果进行统计分析。

按箱梁全断面的140%配重进行预压，重物采用袋装中粗砂，将砂袋分层整齐堆码在砂盘上，用吊车吊放在指定位置处。

吊放过程中要有专人统一指挥，协调行动。

预压连续观测3天，沉降趋于稳定后，并报监理检查，征得其同意后，卸除荷载。

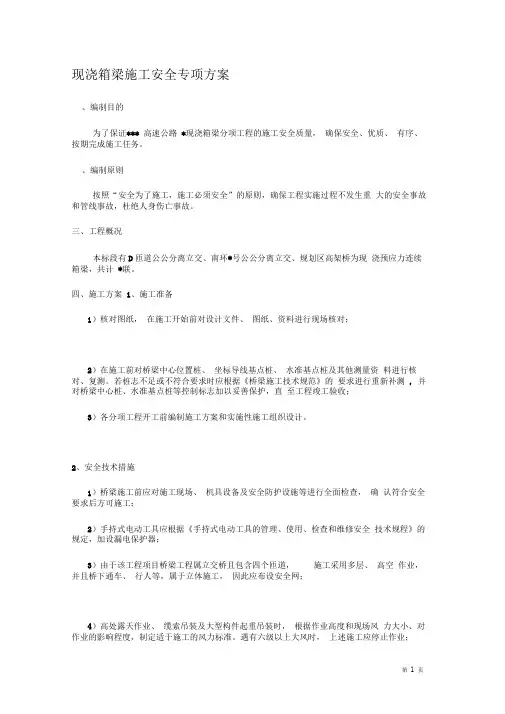

现浇箱梁施工安全专项方案、编制目的为了保证*** 高速公路*现浇箱梁分项工程的施工安全质量，确保安全、优质、有序、按期完成施工任务。

、编制原则按照“安全为了施工，施工必须安全”的原则，确保工程实施过程不发生重大的安全事故和管线事故，杜绝人身伤亡事故。

三、工程概况本标段有D匝道公公分离立交、南环*号公公分离立交、规划区高架桥为现浇预应力连续箱梁，共计*联。

四、施工方案1、施工准备1）核对图纸，在施工开始前对设计文件、图纸、资料进行现场核对；2）在施工前对桥梁中心位置桩、坐标导线基点桩、水准基点桩及其他测量资料进行核对、复测。

若桩志不足或不符合要求时应根据《桥梁施工技术规范》的要求进行重新补测, 并对桥梁中心桩、水准基点桩等控制标志加以妥善保护，直至工程竣工验收；3）各分项工程开工前编制施工方案和实施性施工组织设计。

2、安全技术措施1）桥梁施工前应对施工现场、机具设备及安全防护设施等进行全面检查，确认符合安全要求后方可施工；2）手持式电动工具应根据《手持式电动工具的管理、使用、检查和维修安全技术规程》的规定，加设漏电保护器；3）由于该工程项目桥梁工程属立交桥且包含四个匝道，施工采用多层、高空作业，并且桥下通车、行人等，属于立体施工，因此应布设安全网；4）高处露天作业、缆索吊装及大型构件起重吊装时，根据作业高度和现场风力大小、对作业的影响程度，制定适于施工的风力标准。

遇有六级以上大风时，上述施工应停止作业；5）各单项工程施工前，根据《公路工程施工安全技术规程》及工程实际情况制定安全操作细则，并向施工人员进行安全技术交底；6）在桥梁基础施工期间，挖基土石方采取合理集中堆放，并做好堆放坡脚的临时防护工作，桥梁施工完成后对桥梁施工期间扰动或破坏的原地表进行恢复和绿化。

3、预应力钢筋砼箱梁施工1）现浇预应力箱梁施工方案箱梁设计采用满堂式碗扣式支架现浇施工。

连续梁除翼板采用定型钢模以外，底板和内芯模采用竹胶板，厚度15mm模板以下纵桥向分配梁采用100mmX 100mm方木，间距300mm横桥向分配梁采用100mr K 150mm方木，直接置于支架可调顶托上，间距与支架的排距一致，跨度受支架列距控制。

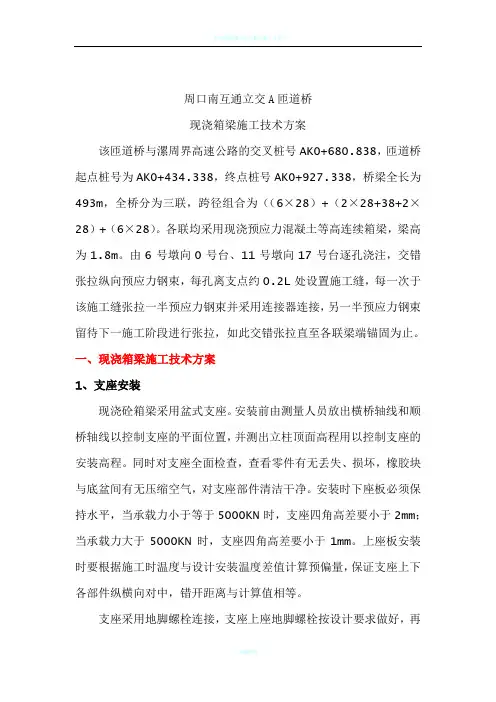

周口南互通立交A匝道桥现浇箱梁施工技术方案该匝道桥与漯周界高速公路的交叉桩号AK0+680.838，匝道桥起点桩号为AK0+434.338，终点桩号AK0+927.338，桥梁全长为493m，全桥分为三联，跨径组合为（（6×28）+（2×28+38+2×28）+（6×28）。

各联均采用现浇预应力混凝土等高连续箱梁，梁高为1.8m。

由6号墩向0号台、11号墩向17号台逐孔浇注，交错张拉纵向预应力钢束，每孔离支点约0.2L处设置施工缝，每一次于该施工缝张拉一半预应力钢束并采用连接器连接，另一半预应力钢束留待下一施工阶段进行张拉，如此交错张拉直至各联梁端锚固为止。

一、现浇箱梁施工技术方案1、支座安装现浇砼箱梁采用盆式支座。

安装前由测量人员放出横桥轴线和顺桥轴线以控制支座的平面位置，并测出立柱顶面高程用以控制支座的安装高程。

同时对支座全面检查，查看零件有无丢失、损坏，橡胶块与底盆间有无压缩空气，对支座部件清洁干净。

安装时下座板必须保持水平，当承载力小于等于5000KN时，支座四角高差要小于2mm；当承载力大于5000KN时，支座四角高差要小于1mm。

上座板安装时要根据施工时温度与设计安装温度差值计算预偏量，保证支座上下各部件纵横向对中，错开距离与计算值相等。

支座采用地脚螺栓连接，支座上座地脚螺栓按设计要求做好，再浇上部砼。

支座下板与墩台的连接为预留地脚螺栓孔。

孔的尺寸大于或等于两倍地脚螺栓的直径，深度深于螺栓长度50mm，使用环氧树脂砂浆来固定。

确保支座安装精度的主要安装步骤如下：1.1.安装支座下座板；1.2.根据温度预偏量定出支座上座板位置安装上座板；1.3.支箱梁模板，浇注混凝土。

2、地基处理在搭设支架前，必须对地基进行处理。

首先，将需要搭设支架地表清理干净，然后按设计对搭设支架地基进行填筑，施工时要分层填筑、压实，保证压实度90％以上。

对于桥墩处因系梁、承台施工开挖的基坑采用3％的水泥土回填，人工夯实。
