轨道作业车制动系统原理
轨道作业车的制动系统是确保车辆在行驶过程中能够安全减速
和停止的关键部件。
制动系统的原理涉及到几个重要方面,我会从
多个角度来解释。
首先,轨道作业车的制动系统通常包括空气制动和手动制动两
种类型。
空气制动是主要的制动方式,它利用空气压力来传递力量,使制动器与车轮接触并减速车辆。
手动制动则是作为备用或辅助制
动系统,通常在紧急情况下使用。
其次,空气制动系统的原理是基于空气压力的传递和释放。
当
司机踩下制动踏板时,空气制动阀打开,允许空气进入制动缸。
制
动缸内的空气压力会推动制动鼓或制动盘上的制动鞋或制动片,从
而与车轮接触并产生制动力,使车辆减速。
当释放制动踏板时,制
动缸内的空气压力被释放,制动力也随之消失,车辆恢复行驶。
此外,制动系统还包括制动盘、制动鼓、制动鞋、制动片等部件。
制动盘和制动鼓是制动器的关键部分,它们与车轮相连,通过
制动鞋或制动片与之接触产生制动力。
制动鞋和制动片通常由摩擦
材料制成,当与制动盘或制动鼓接触时,摩擦产生制动力,使车辆
减速。
最后,制动系统的原理还涉及到制动液、制动管路和制动辅助系统。
制动液在空气制动系统中起着传递压力和润滑作用,而制动管路则将压力传递到各个制动器。
制动辅助系统如制动助力器和防抱死系统则提供了额外的安全和辅助功能,确保制动系统在各种条件下都能可靠工作。
总的来说,轨道作业车的制动系统原理涉及到空气压力传递、摩擦制动原理、制动器部件和制动辅助系统等多个方面,它们共同作用确保了车辆在行驶过程中的安全减速和停止。

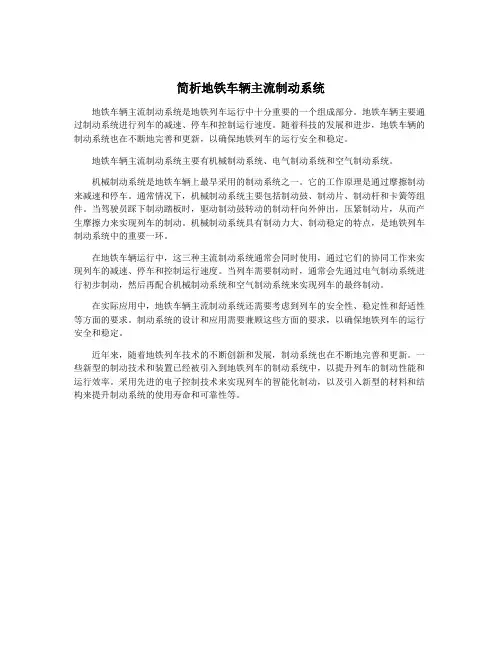

简析地铁车辆主流制动系统
地铁车辆主流制动系统是地铁列车运行中十分重要的一个组成部分。
地铁车辆主要通过制动系统进行列车的减速、停车和控制运行速度。
随着科技的发展和进步,地铁车辆的制动系统也在不断地完善和更新,以确保地铁列车的运行安全和稳定。
地铁车辆主流制动系统主要有机械制动系统、电气制动系统和空气制动系统。
机械制动系统是地铁车辆上最早采用的制动系统之一。
它的工作原理是通过摩擦制动来减速和停车。
通常情况下,机械制动系统主要包括制动鼓、制动片、制动杆和卡簧等组件。
当驾驶员踩下制动踏板时,驱动制动鼓转动的制动杆向外伸出,压紧制动片,从而产生摩擦力来实现列车的制动。
机械制动系统具有制动力大、制动稳定的特点,是地铁列车制动系统中的重要一环。
在地铁车辆运行中,这三种主流制动系统通常会同时使用,通过它们的协同工作来实现列车的减速、停车和控制运行速度。
当列车需要制动时,通常会先通过电气制动系统进行初步制动,然后再配合机械制动系统和空气制动系统来实现列车的最终制动。
在实际应用中,地铁车辆主流制动系统还需要考虑到列车的安全性、稳定性和舒适性等方面的要求。
制动系统的设计和应用需要兼顾这些方面的要求,以确保地铁列车的运行安全和稳定。
近年来,随着地铁列车技术的不断创新和发展,制动系统也在不断地完善和更新。
一些新型的制动技术和装置已经被引入到地铁列车的制动系统中,以提升列车的制动性能和运行效率。
采用先进的电子控制技术来实现列车的智能化制动,以及引入新型的材料和结构来提升制动系统的使用寿命和可靠性等。

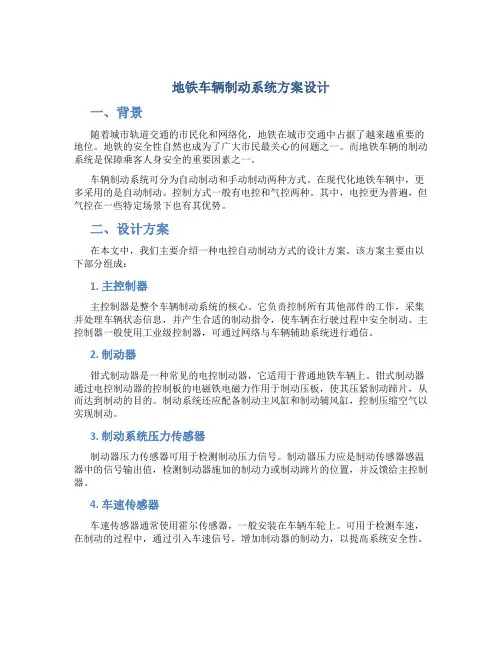

地铁车辆制动系统方案设计一、背景随着城市轨道交通的市民化和网络化,地铁在城市交通中占据了越来越重要的地位。
地铁的安全性自然也成为了广大市民最关心的问题之一。
而地铁车辆的制动系统是保障乘客人身安全的重要因素之一。
车辆制动系统可分为自动制动和手动制动两种方式。
在现代化地铁车辆中,更多采用的是自动制动。
控制方式一般有电控和气控两种。
其中,电控更为普遍,但气控在一些特定场景下也有其优势。
二、设计方案在本文中,我们主要介绍一种电控自动制动方式的设计方案。
该方案主要由以下部分组成:1. 主控制器主控制器是整个车辆制动系统的核心。
它负责控制所有其他部件的工作,采集并处理车辆状态信息,并产生合适的制动指令,使车辆在行驶过程中安全制动。
主控制器一般使用工业级控制器,可通过网络与车辆辅助系统进行通信。
2. 制动器钳式制动器是一种常见的电控制动器,它适用于普通地铁车辆上。
钳式制动器通过电控制动器的控制板的电磁铁电磁力作用于制动压板,使其压紧制动蹄片,从而达到制动的目的。
制动系统还应配备制动主风缸和制动辅风缸,控制压缩空气以实现制动。
3. 制动系统压力传感器制动器压力传感器可用于检测制动压力信号。
制动器压力应是制动传感器感温器中的信号输出值,检测制动器施加的制动力或制动蹄片的位置,并反馈给主控制器。
4. 车速传感器车速传感器通常使用霍尔传感器,一般安装在车辆车轮上。
可用于检测车速,在制动的过程中,通过引入车速信号,增加制动器的制动力,以提高系统安全性。
5. 制动指示器主控制器可以通过制动指示灯告知驾驶员制动系统的工作状态,在制动时,制动指示器会点亮,以提示驾驶员。
三、优劣势分析1. 优势•电控制动方式更为精准,稳定性更高;•制动响应快,安全性能更优;•节省人工操作成本。
2. 劣势•电控制动器耗电量较大,车辆需要较强的供电设备;•对于一些老旧的地铁车辆,并不适用于钳式电控制动方式。
四、总结在地铁车辆制动系统方案设计的流程中,我们探讨了一种常见的电控方式,该方案具有高精度、稳定性高等优势,但对于一些特殊车辆来讲,可能不太适用。
城市轨道交通车辆制动系统1. 背景介绍城市轨道交通作为一种重要的公共交通工具,在现代城市中扮演着至关重要的角色。
为了确保城市轨道交通的安全性和可靠性,车辆制动系统是不可或缺的重要组成部分。
本文将对城市轨道交通车辆制动系统的原理、结构和功能进行详细介绍。
2. 制动系统的原理城市轨道交通车辆制动系统的原理是通过施加力量来减速或停止车辆运动。
在制动系统中,力量通常是由制动装置产生的。
制动力可以通过以下几种方式产生:2.1 机械制动力机械制动力是通过机械装置施加力来产生的。
常见的机械制动装置有摩擦制动器和齿轮制动器。
摩擦制动器通过增加两个物体之间的摩擦力来产生制动力,而齿轮制动器则通过齿轮之间的相互作用力来产生制动力。
2.2 液压制动力液压制动力是通过液压装置施加压力来产生的。
液压制动系统由液压液、液压泵、液压缸和制动器组成。
当驾驶员踩下制动踏板时,液压泵将液压液送入液压缸中,产生压力,将制动器施加在车轮上,实现制动功能。
2.3 电子制动力电子制动力是通过电子装置生成电信号来产生的。
电子制动系统使用信号传感器来检测车辆的速度和制动需求,并将信号传输给电子控制单元。
电子控制单元根据接收到的信号来控制电动机或电磁阀产生制动力。
3. 制动系统的结构城市轨道交通车辆制动系统通常包括以下几个组件:3.1 制动器制动器是车辆制动系统的核心部件,用于产生制动力并将其传递到车轮上。
常见的制动器包括摩擦制动器、齿轮制动器和电子制动器。
3.2 控制系统控制系统用于监测车辆的制动需求,并控制制动器的工作。
控制系统可以是机械、液压或电子控制系统,具体取决于车辆制动系统的类型和设计。
3.3 辅助系统辅助系统包括供电系统、供油系统和供气系统等。
供电系统为制动器和控制系统提供所需的电力,供油系统为液压制动系统提供液压液,供气系统为空气制动系统提供压力。
3.4 监测系统监测系统用于检测车辆的制动状态和性能。
通常包括制动压力传感器、车速传感器和制动温度传感器等。
轨道作业车制动系统原理全文共四篇示例,供读者参考第一篇示例:轨道作业车是铁路上的重要施工和维护工具,它承载着修建、维护、清理轨道等任务。
轨道作业车在运行过程中,制动系统是至关重要的安全保障。
制动系统的性能直接影响到轨道作业车的运行稳定性和安全性。
本文将深入探讨轨道作业车制动系统的原理。
一、制动系统的作用轨道作业车的制动系统是为了实现对车辆速度的控制和停车,确保车辆在施工和维护作业过程中的安全。
制动系统通过作用在车轮上的制动装置,减缓车辆速度并最终实现停车。
在紧急情况下,制动系统能够快速有效地将车辆停下,保障乘员和周围环境的安全。
二、制动系统的组成部分1. 制动装置:制动装置是轨道作业车制动系统的核心部件,它通过对车轮施加制动力来使车辆减速并停车。
常见的制动装置有空气制动、液压制动等。
2. 制动控制系统:制动控制系统是制动系统的“大脑”,它根据司机的操作指令或系统自动判定,控制制动装置的施加力度和时机,实现车辆的减速和停车。
3. 制动传动系统:制动传动系统将控制系统产生的制动力传递给制动装置,使制动装置施加合适的制动力。
传统的制动传动系统采用机械传动方式,现代的轨道作业车制动系统多采用电子控制技术。
4. 制动辅助系统:制动辅助系统包括制动液压系统、制动空气系统等,为制动系统提供必要的能源和辅助功能,确保制动系统正常运行。
1. 空气制动系统原理:空气制动系统是轨道作业车常用的制动方式之一。
空气制动系统通过气压传动实现对制动装置的控制。
当司机踩下制动踏板时,空气压缩机将空气供给到制动缸,使制动装置施加在车轮上,从而减速车辆。
3. 制动力分配原理:轨道作业车制动系统需要根据载重情况、速度、路况等因素来分配制动力。
通常情况下,前轮应施加更大的制动力,以实现车辆稳定减速和停车。
四、轨道作业车制动系统的优化与发展随着铁路技术的不断进步和发展,轨道作业车制动系统也在不断优化和改进。
未来的轨道作业车制动系统将更加智能化和自动化。
城市轨道交通制动系统1. 引言城市轨道交通成为现代城市中不可或缺的交通方式之一。
为了确保轨道交通的运行安全和顺畅,制动系统起到了至关重要的作用。
本文将介绍城市轨道交通制动系统的基本原理、组成部分和运行方式。
2. 制动系统的基本原理城市轨道交通的制动系统主要依靠摩擦力来减速列车。
当制动系统施加力使车轮和轨道接触产生摩擦力时,列车的运动能量将会转化为热能而减速。
制动系统的基本原理是通过施加摩擦力来阻滞列车的运动,并将运动能量转化为热能来减速。
3. 制动系统的组成部分城市轨道交通的制动系统一般由以下几个主要组成部分构成:3.1 制动盘制动盘是由特殊材料制成的转动部件,安装在轮轴上。
当制动系统施加力时,制动盘会与制动片接触,通过摩擦产生制动力。
3.2 制动片制动片是制动系统的主要摩擦元件,通常由高温耐磨材料制成。
制动片和制动盘之间的摩擦产生制动力,实现列车的减速和停车。
3.3 制动装置制动装置是控制制动片与制动盘接触的装置。
它由制动机构、传动装置和控制系统组成。
制动机构用于施加力使制动片与制动盘接触,传动装置用于传递制动力,而控制系统用于控制制动力的施加和释放。
3.4 减速器减速器是将列车的高速旋转转换为适合制动系统工作的合适速度的装置。
它通常由齿轮传动系统组成,通过传动装置将高速旋转转换为低速旋转,然后由制动系统实施制动。
4. 制动系统的运行方式城市轨道交通的制动系统通常有以下几种运行方式:4.1 机械制动机械制动是通过物理力量使制动片与制动盘接触来实现制动效果。
例如,手动刹车系统就是一种常见的机械制动系统,司机通过踩下踏板来使制动片与制动盘接触以减速列车。
4.2 电子制动电子制动是通过电子设备来控制制动系统的工作。
例如,列车制动系统与列车控制系统相连,当列车控制系统检测到需要减速或停车时,它会向制动系统发送信号,制动系统便会施加制动力。
4.3 辅助制动辅助制动是指在列车制动过程中,通过其他手段来帮助制动系统减速。
简析地铁车辆主流制动系统地铁车辆主流制动系统是地铁列车运行过程中的重要组成部分,它能够帮助地铁列车在运行过程中进行平稳的减速和停车。
地铁车辆主要的制动系统有电磁制动、空气制动和再生制动等几种主流系统。
这些制动系统在地铁列车的运行中发挥着不同的作用,下面就让我们来简析一下这几种主流制动系统的特点和应用。
电磁制动是地铁车辆主要的制动系统之一,它通过电磁力产生制动力来减速和停车。
电磁制动系统是通过将电源供给到列车的电动机,利用电动机的反电动势制动。
当列车需要减速或停车时,电动机的电源会被切断,而电动机仍然会继续转动,这时候电动机产生的反电动势就能够产生制动力,从而减速和停车。
电磁制动系统具有制动效率高、可靠性强、维护成本低等特点,因此在地铁车辆中得到了广泛的应用。
另一种地铁车辆主要的制动系统是空气制动,它是通过气压来产生制动力来实现减速和停车。
空气制动系统一般由压缩空气源、空气管路、制动器和控制阀等部件组成。
当列车需要减速或停车时,控制系统会打开制动阀,使得压缩空气通过管路进入到制动器中,从而产生制动力来实现减速和停车。
空气制动系统具有制动力大、响应速度快、适应性强等特点,在地铁车辆中也得到了广泛的应用。
综合以上几种主流制动系统的特点,我们可以看到不同的制动系统在地铁车辆中具有不同的优势和适用场景。
电磁制动系统具有制动效率高、成本低等优势,适用于一般的地铁列车;空气制动系统具有制动力大、响应速度快等优势,适用于需要大制动力的地铁列车;再生制动系统具有能量回收、环保节能等优势,适用于需要特别节能的地铁列车。
在地铁车辆的设计和选择中,需要根据列车运行的特点和要求来选择合适的制动系统。
除了以上几种主流制动系统之外,地铁车辆还有一些其他的制动系统。
比如液压制动系统、电阻制动系统等。
液压制动系统是利用液体传递压力来产生制动力来实现减速和停车,它在一些特殊的地铁列车中得到了应用。
电阻制动系统是通过将列车动能转化为热能来实现制动,它一般用于高速列车或重载列车中。
简析地铁车辆主流制动系统【摘要】地铁车辆的制动系统在保障乘客安全和行车平稳性方面起着至关重要的作用。
目前,主流的地铁车辆制动系统包括电阻制动系统、滑行制动系统、再生制动系统、空气制动系统和液压制动系统。
每种系统都有其独特的优势和适用场景。
随着科技的不断发展,主流制动系统也在不断更新迭代,未来的发展趋势将更加智能化和高效化。
在应用前景方面,地铁车辆制动系统将会更加广泛地应用于城市交通领域,为乘客提供更加舒适安全的出行体验。
目前还存在一些需要进一步改进的地方,例如提升制动系统的精确度和稳定性。
制动系统的持续改进和升级将是未来的发展重点。
【关键词】地铁车辆,制动系统,电阻制动系统,滑行制动系统,再生制动系统,空气制动系统,液压制动系统,发展趋势,应用前景,改进。
1. 引言1.1 地铁车辆制动系统的重要性地铁车辆制动系统是地铁列车上非常重要的部分,它直接关系到列车的运行安全和乘客的乘坐舒适度。
地铁车辆制动系统的作用是在列车运行时可以实现准确控制列车的速度和停车距离,确保列车在规定的时间内平稳停车。
制动系统还可以降低列车行驶过程中的能耗,提高能源利用效率,减轻对环境的影响。
在地铁列车运行中,制动系统的稳定性和可靠性是非常重要的。
一旦制动系统出现故障,可能会导致列车无法正常停车或者速度无法控制,从而造成严重的事故。
地铁车辆制动系统的设计和使用必须经过严格的检测和验证,确保其在各种运行条件下都能够可靠运行。
除了安全性和可靠性外,地铁车辆制动系统还对乘客的乘坐舒适度有较大影响。
一个良好的制动系统可以使列车的减速和停车过程更加平稳,减少乘客的不适感。
在地铁车辆设计中,制动系统的优化设计是非常重要的一部分,能够提高乘客的乘坐体验。
1.2 当前地铁车辆主流制动系统的应用地铁作为城市重要的公共交通工具,其安全性和可靠性备受关注。
地铁车辆制动系统是保障地铁运行安全的重要组成部分,不同地区和不同运营商会选择不同类型的制动系统应用于地铁车辆中。
地铁车辆制动的原理及作用
地铁车辆制动的原理是通过施加力使车辆减速或停止运动。
主要包括以下几个步骤:
1. 制动力的施加:地铁车辆制动系统通常采用空气制动或电力制动。
空气制动是通过将车辆制动装置上的制动鞋与车轮接触,利用压缩空气或液压力将制动鞋紧贴车轮,以产生摩擦力制动车辆。
电力制动则是利用电力将电磁制动器施加在车轮上,通过电磁吸合产生摩擦力制动车辆。
2. 减速或停止运动:当制动力施加在车轮上时,制动鞋与车轮之间产生摩擦力,阻碍车辆的运动。
摩擦力会减速或停止车辆的运动,实现制动的效果。
地铁车辆制动的作用主要有以下几个方面:
1. 控制车辆速度:地铁运行在地下隧道或地面轨道上,通常需要按照运行计划或信号规定的速度行驶。
通过制动系统,可以控制车辆的速度,使其在规定的速度范围内运行,确保安全和运行效率。
2. 停止车辆运动:地铁车辆到达站点时,需要停止运动,以方便乘客上下车。
通过制动系统,可以迅速减速并停止车辆的运动,确保车辆安全停靠。
3. 紧急制动:在紧急情况下,地铁车辆需要迅速制动以避免事故发生。
制动系
统可以迅速施加制动力,减速车辆运动或将其停止,以应对突发情况。
地铁车辆制动系统是地铁运行过程中至关重要的部分,它能够确保地铁的安全运行,并提供乘客舒适的乘坐体验。
第五章制动系统第一节制动基础知识一、制动基本概念1.制动使运动中的物体停止运动或降低速度,这种作用叫制动。
另外,对停止中的物体施以适当措施防止其移动,也叫制动。
2.缓解对已经实行制动的物体,解除或减弱其制动的作用称为缓解。
3.列车制动装置为了顺利实现制动或缓解而安装于机车(轨道车、接触网作业车等)车辆上的一种制动设备,称为列车制动装置。
列车制动装置由制动机和基础制动装置组成。
制动机是进行操纵和控制部分的总称,基础制动装置是产生、传送制动力部分的总称。
列车制动装置又可分为机车制动装置和车辆制动装置。
4.制动力由制动装置产生的与列车运行方向相反、阻碍物体运行、可根据需要调节的外力,称为制动力。
5.常用制动正常情况下为调整列车(机车)运行速度或将列车(机车)停在规定地点所施行的制动称为常用制动,其特点是作用缓和、制动力可调。
6.紧急制动在紧急情况下,为了尽快使列车(机车)停止运行而施行的制动称为紧急制动,也称非常制动,其特点是作用迅猛、用尽所有的制动能力。
7.制动距离从司机施行制动(将制动阀手柄移至制动位)的瞬间起,到列车速度降为零的瞬间止,列车所驶过的距离称为制动距离。
制动距离是一个综合反映列车制动装置性能和实际制动效果的主要技术指标。
二、制动方式(一)摩擦制动1.闸瓦制动闸瓦制动又称踏面制动,是自有铁路以来使用最广泛的一种制动方式,现在普通客货列车均采用这种制动方式。
闸瓦制动以压缩空气为动力,通过空气制动机将闸瓦压紧车轮踏面,通过闸瓦与车轮踏面的机械摩擦将列车的动能转变为热能,消散于大气,并产生制动力,其作用原理如图5—1所示。
图5—1闸瓦制动2.盘形制动(摩擦式圆盘制动)是在车轴上或在车轮辐板侧面装上制动盘,以压缩空气为动力,通过空气制动机将闸片压紧在车轴的制动盘上产生制动力,把列车动能转变成热能,消散于大气,并产生制动力。
整个制动单元(制动盘除外)通常以三点悬吊在转向架的构架上,如图5—2所示。
简析地铁车辆主流制动系统
地铁车辆主流制动系统是指在地铁列车运行过程中用于实现列车停车和减速的系统。
主流制动系统通常由制动阻尼器、制动控制器、制动盘和制动鞋等部件组成。
首先是制动阻尼器,地铁列车的制动阻尼器通常采用液压制动系统或者电磁制动系统。
液压制动系统是通过利用液体传递力量和实现制动的一种制动系统,它的优点是制动力大、可靠性高、制动距离短。
电磁制动系统是通过电磁感应制动盘而实现制动的一种制动系统,它的优点是制动灵活、无污染、能耗低。
其次是制动控制器,地铁列车的制动控制器通常是由微处理器控制的系统,能够根据
列车的速度、载荷和运行条件来智能调节制动力,以保证列车的平稳、安全减速和停车。
制动盘是制动系统中的重要组成部分,通常是通过制动盘与制动鞋之间的摩擦产生制
动力。
制动盘通常由高强度合金钢或者碳纤维复合材料制成,具有高强度、耐磨损、散热
快等特点。
地铁车辆主流制动系统采用了液压制动系统或者电磁制动系统,配备了智能化的制动
控制器和高性能的制动盘和制动鞋,以保证列车的平稳、安全减速和停车。
这些系统组件
的优化设计和配合使用,能够有效保障地铁列车的运行安全和乘客的乘坐舒适度。
简析地铁车辆主流制动系统
地铁车辆主流制动系统是地铁列车行车过程中用于减速和停车的关键系统。
它的性能
和稳定性直接影响着地铁运营的安全性和效率。
地铁车辆主流制动系统主要包括电气制动系统、空气制动系统和再生制动系统。
电气制动系统是通过控制电动机运行状态来实现制动的一种方式。
当需要减速或停车时,控制系统将电动机切换为发电机模式,将车辆的动能转化为电能并通过电阻器消耗掉。
这种制动方式具有较高的制动效率和稳定性,且不会产生噪音和振动,因此在地铁车辆中
广泛应用。
但它需要消耗较多的能量,因此在一些地铁线路上会采用再生制动系统来回收
能量。
空气制动系统是通过控制气缸和制动盘之间的空气压力来实现制动的。
当需要制动时,系统会通过控制阀门将空气压力传递到制动盘上,通过摩擦产生制动力来减速和停车。
这
种制动方式具有响应速度快、制动力大和可靠性高的优点,适用于高速和长距离的制动。
除了以上主要的制动系统,地铁车辆还可能配备有辅助制动系统、电控制动系统和电
液转向制动系统等。
辅助制动系统主要用于辅助车辆主制动,如紧急制动时的辅助制动、
电液转向制动系统主要用于车辆行驶过程中的换轨和接车。
地铁车辆主流制动系统是地铁列车行车过程中实现减速和停车的关键系统,主要包括
电气制动系统、空气制动系统和再生制动系统。
这些系统相互配合,提供了可靠高效的制
动性能,确保了地铁运营的安全性和效率。
简析地铁车辆主流制动系统
地铁车辆的主流制动系统包括电阻制动系统和再生制动系统。
电阻制动系统是地铁车辆常用的制动方式之一。
当地铁车辆需要减速或停车时,电动机会工作在发电状态,通过电阻器将电能转化为热能,并通过空气冷却方式散发掉。
这种制动方式具有简单、可靠的特点,但能耗较大,也会产生一定的噪音和热量。
再生制动系统是地铁车辆的另一种主流制动方式。
当地铁车辆在运行过程中,电动机会改变工作状态,由驱动状态变为发电状态。
当电动机处于发电状态时,将运动能量转化为电能,通过牵引逆变器将电能反馈给车辆系统,并通过电流回路循环使用。
这种制动方式具有能耗低、噪音小、热量少的特点,能够提高能源利用率,减少能源浪费。
电阻制动系统和再生制动系统常常同时应用于地铁车辆的制动过程中,以确保制动效果和安全性。
在制动过程中,当再生制动系统无法满足制动需求时,电阻制动系统会自动补充制动力,以保证车辆的安全停车。
除了电阻制动系统和再生制动系统,地铁车辆的安全制动系统还包括紧急制动系统。
紧急制动系统是为应对突发情况而设计的,可以迅速将车辆制动到停车状态,以确保乘客和车辆的安全。
紧急制动系统可以通过手动操作或自动触发器来启动,具有制动力强、响应快的特点。
第五章制动系统第一节制动基础知识一、制动基本概念1.制动使运动中的物体停止运动或降低速度,这种作用叫制动。
另外,对停止中的物体施以适当措施防止其移动,也叫制动。
2.缓解对已经实行制动的物体,解除或减弱其制动的作用称为缓解。
3.列车制动装置为了顺利实现制动或缓解而安装于机车(轨道车、接触网作业车等)车辆上的一种制动设备,称为列车制动装置。
列车制动装置由制动机和基础制动装置组成。
制动机是进行操纵和控制部分的总称,基础制动装置是产生、传送制动力部分的总称。
列车制动装置又可分为机车制动装置和车辆制动装置。
4.制动力由制动装置产生的与列车运行方向相反、阻碍物体运行、可根据需要调节的外力,称为制动力。
5.常用制动正常情况下为调整列车(机车)运行速度或将列车(机车)停在规定地点所施行的制动称为常用制动,其特点是作用缓和、制动力可调。
6.紧急制动在紧急情况下,为了尽快使列车(机车)停止运行而施行的制动称为紧急制动,也称非常制动,其特点是作用迅猛、用尽所有的制动能力。
7.制动距离从司机施行制动(将制动阀手柄移至制动位)的瞬间起,到列车速度降为零的瞬间止,列车所驶过的距离称为制动距离。
制动距离是一个综合反映列车制动装置性能和实际制动效果的主要技术指标。
二、制动方式(一)摩擦制动1.闸瓦制动闸瓦制动又称踏面制动,是自有铁路以来使用最广泛的一种制动方式,现在普通客货列车均采用这种制动方式。
闸瓦制动以压缩空气为动力,通过空气制动机将闸瓦压紧车轮踏面,通过闸瓦与车轮踏面的机械摩擦将列车的动能转变为热能,消散于大气,并产生制动力,其作用原理如图5—1所示。
图5—1闸瓦制动2.盘形制动(摩擦式圆盘制动)是在车轴上或在车轮辐板侧面装上制动盘,以压缩空气为动力,通过空气制动机将闸片压紧在车轴的制动盘上产生制动力,把列车动能转变成热能,消散于大气,并产生制动力。
整个制动单元(制动盘除外)通常以三点悬吊在转向架的构架上,如图5—2所示。
图5—2 轴盘式盘形制动装置1一制动缸;2一连接拉杆;3一制动缸活塞杆;4一制动缸杠杆;5一钳形杠杆;6一钳形杠杆拉杆;7一闸片声一闸片托;9一制动盘; 10一固定支点;11一拉杆与闸瓦制动相比,盘形制动有下列主要优点:(1)大大减轻了车轮踏面的热负荷和机械磨耗。
(2)可按制动要求选择最佳摩擦副(采用闸瓦制动时,车轮作为摩擦副的一方,其构造和材质不能根据制动的要求来选择。
(3)制动平稳,几乎没有噪声。
盘形制动的缺点是车轮踏面没有闸瓦的磨刮,轮轨黏着将恶化,可通过加装踏面清扫器或采用以盘形为主、盘形加闸瓦的混合制动方式来改善黏着,加装防滑器并不能改善黏着。
制动盘使簧下重量及其引起的冲击振动增大,运行中还要消耗牵引功率。
铁路上采用盘形制动已经有一百多年的历史。
我国铁路从1958年开始,曾先后两次试用过盘形制动,目前在快速客运列车上已普遍采用。
(二)动力制动依靠机车的动力机械产生的制动力,包括电阻制动、再生制动、液力制动,其大小受到机车动力制动功率的限制。
1.电阻制动电阻制动是在制动时将原来驱动轮对的牵引电动机改变为他励发电机,由轮对带动发电,并将电流通往专门设置的电阻器转变为热能(采用强迫通风,使电阻产生的热量消散于大气),从而产生制动作用。
电阻制动广泛用于电力机车、电动车组和电传动内燃机车。
2.再生制动再生制动也是将牵引电动机变为发电机,但将电能反馈回电网,使本来由电能或位能变成的列车动能获得再生,而不是变成热能消散掉。
它只能用于由电网供电的电力机车和电动车组,反馈回电网的电能要马上由正在牵引运行的电力机车或电动车组接收和利用。
三、制动机按制动原理和操作控制方法的不同,制动机可分为手制动机、空气制动机、真空制动机、电空制动机和电(磁)制动机。
(一)手制动机手动制动是以人力为原动力,以手轮(或杠杆)的转动和手力的大小来操纵控制的,其构造简单、费用低廉。
手制动机产生的制动力比空气制动时的制动力要小得多,制动过程也很缓慢,因此,只有在不能使用空气制动机的情况下才使用手制动机。
1.折叠轴链条式手制动机折叠轴链条式手制动机的构造如图5—3所示。
手制动轴制成上、下两部分,用活节及销子连接,不使用时将轴套上推,露出活节,把上部分放倒,放在手制动轴的手把托内,使用时再把它立起来,将轴套拉下,套在活节上固定好,同时放入轴卡板内,用销子固定,防止倾斜。
手制动轴上设有棘轮,与车端上的棘止组成防缓器,其作用和固定轴链条式一样,都是为了防止手制动轴逆转。
图5—3 折叠轴链条式手制动机的构造1一轴套;2一手轮;3一手制动轴;4一棘轮;5一卡板;6一手制动轴手托把;7一手制动链;8一轴托2.涡轮蜗杆式手制动机涡轮蜗杆式手制动机是我国自行设计制造的手制动装置。
这种制动机结构简单,使用轻便灵活,制动力较大。
新造客车全部采用涡轮蜗杆式手制动机,其构造如图5—4所示。
图5—4 涡轮蜗杆式手制动机1一摇把;2一蜗杆;3一涡轮;4一主轴 5一锥形链轮;6一制动链3.螺旋拉杆式手制动机螺旋拉杆式手制动机用在部分22型和23型客车上,JY290—10和JY360型重型轨道车也使用这种手制动机,其构造如图5—5所示。
图5—5 螺旋拉杆式手制动机1一手把;2一摇把;3、12一水平轴;4、8、10、11一伞齿轮;5一塞销;6一塞栓;7一圆弹簧;9一立轴¨3一滑杆¨4一螺杆¨5一螺钉螺帽;16一连杆第二节 JZ-7型空气制动机近40年来,轨道车的空气制动机经历了S型、ET-6型、JZ习型三个阶段。
目前,Jz-7型空气制动机是我国铁路内燃机车的主型制动机,在轨道车上有越来越多的应用。
一、基本组成及作用JY360-2型重型轨道车的空气制动系统由JZ-7型空气制动机和无火回送装置组成。
图5—6为整车空气制动原理图。
图5—6 空气制动系统原理图1一机车风喇叭;2一压力调节阀;3一油水分离器;4一空气干燥器;5一空气压缩机;6一截断塞门; 7一单向阀 8一总风缸;9一安全阀;1O一自动排水过滤器;11一工作作用风缸;12一喇叭开关;13一均衡过充风缸;14一zJ-7制动阀;15一双针压力表;16一管道集尘器;17一球形折角塞门;18一制动软管连接器;19一中继阀20一无动力装置;21一变向阀;22一分配阀;23一紧急降压风缸; 24一作用阀;25一制动缸;26一纺织软管 (一)JZ-7型空气制动机构成JZ—7型空气制动机主要由自动制动阀(大闸)、单独制动阀(小闸)、中继阀、分配阀、作用阀等组成。
(1)自动制动阀:用来操纵全列车的制动、缓解和保压作用,它有7个作用位置,。
(2)单独制动阀:只操纵轨道车的制动及缓解,它与所挂车辆制动机的状态无关。
它有三个作用位置。
(3)中继阀:它受自动制动阀的控制,根据自动制动阀控制的均衡风缸压力变化,直接控制制动管充、排气空气压力变化,从而完成整个列车的制动、保压和缓解。
短列车的初充气和再充气的时间。
(4)自动制动阀设有过量减压量位。
自动制动阀在该位置时可以均衡减压240-260kPa。
当列车管和车辆副风缸发生充风不足时,自动制动阀放置此位置,可以利用车辆副风缸现有的压力空气进行有效的制动。
(二)JZ-7型空气制动机性能参数JZ~7型空气制动机的性能参数见表5—1和表5—2。
二、JZ-7型制动机主要部件基本构造及作用1.作用阀作用阀是自动控制阀和单独控制阀的执行机构,用来控制机车(轨道车或接触网作业车)制动缸的充、排气,使机车(轨道车或接触网作业车)得到制动或缓解作用。
作用阀采用阀杆止阀结构,由供气阀、空心阀杆、膜板、缓解弹簧、阀体和管座等组成,如图5—7所示。
作用阀共有缓解、制动、保压三个作用位置。
(1)缓解位作用阀缓解位如图5—8所示。
分配阀的作用风缸管或单独作用管通大气,作用阀膜板图5—7 作用阀结构1一上堵;2一上盖;3一供气阀;4一空心阀杆;5一阀体;6一排气弯头;7一缓解弹簧;8一作用活塞;9一下盖;10一管座(管号:3一总风缸管;12一制动缸管;14一作用风缸管)活塞下侧通大气,制动缸压力和缓解弹簧力使作用阀膜板活塞移至下极端:制动缸的压力空气→阀杆中心孔→大气,机车缓解。
图5—8 作用阀缓解位(图注同图5—14)(2)制动位作用阀制动位如图5—9所示。
作用风缸管或单独作用管充人一定的压力空气,作用阀膜板活塞下侧增压,膜板活塞连通阀杆上移,阀杆上顶,使供气阀离开阀座:总风缸的压力空气→供气阀口→机车制动缸,机车制动。
(3)保压位作用阀保压位如图5—10所示。
制动缸压力上升,与作用阀膜板活塞下侧压力平衡时,膜板活塞连通阀杆下移,供气阀口关闭,但空心阀杆仍与供气阀接触,呈保压状态;制动缸若有泄漏,可随时得到补充;图5—9 作用阀制动位图5—10 作用阀保压位2.单独制动阀单独制动阀由手柄、凸轮、调整阀、定位柱塞、单缓柱塞阀和阀体等部分组成,如图5—11所示。
图5—11 单独制动阀结构图(单独缓解位)1一调整手轮;2一调整阀盖;3一调整弹簧;4一排气阀弹簧;5一调整阀膜板;6一整阀座;7一排气阀;8一供气阀;9一调整阀柱塞;10一供气阀弹簧;11一阀体;12一单缓柱塞阀;13一定位凸轮;14一手轮;15一凸轮盒16一单缓凸轮;17一O形圈;18一调整阀凸轮;19一转轴(管号:3一总风缸管;10一单独缓解管;11一单独作用管) 单独制动阀可直接控制作用阀,使机车制动和缓解。
其作用原理如下:(1)单独缓解位(列车制动后)①手柄推向单独缓解位,单缓凸轮推单缓柱塞左移,沟通单独缓解管与大气的通路。
②分配阀工作风缸的压力空气—)单独缓解管→单缓柱塞凹槽→柱塞上的径向孔和中心孔→阀体通大气的孔→大气,分配阀处于缓解位。
③分配阀处于缓解位,作用风缸的压力空气→分配阀主阀排气口→大气。
④作用阀处于缓解位,机车得到单独缓解。
(2)运转位(手柄常置位置)①当单独制动阀手柄由制动区某一位置移至运转位时,调整凸轮得到一个降程,调整阀柱塞在单独作用管的空气压力作用下右移,使供气阀关闭,排气阀在排气阀弹簧作用下也右移,排气口打开。
②单独作用管的压力空气经排气阀口排出大气,作用阀处于缓解位,机车制动得到缓解。
③若单独制动阀手柄由全制动位向运转位阶段移动,调整阀则为阶段控制。
(3)制动区①单机运行、调车作业或长大货物列车进站前缓解车辆,需制动机车。
②调整阀柱塞向左移动,供气阀口开放,总风→单独作用管→作用阀,机车制动。
③当单独制动阀手柄置于制动区某一位置时,调整凸轮便得到一个相应的升程,推动调整阀柱塞向左移动相应的距离,并压缩供气阀弹簧。
排气阀和供气阀在供气阀弹簧的作用下也随之左移,故供气阀开度逐渐减小,直至关闭,机车制动缸处于制动保压状态。
3.自动制动阀自动制动阀是为了操纵全列车的制动和缓解而设,通过对其手柄的操纵来完成制动机的各种作用或性能检查。
