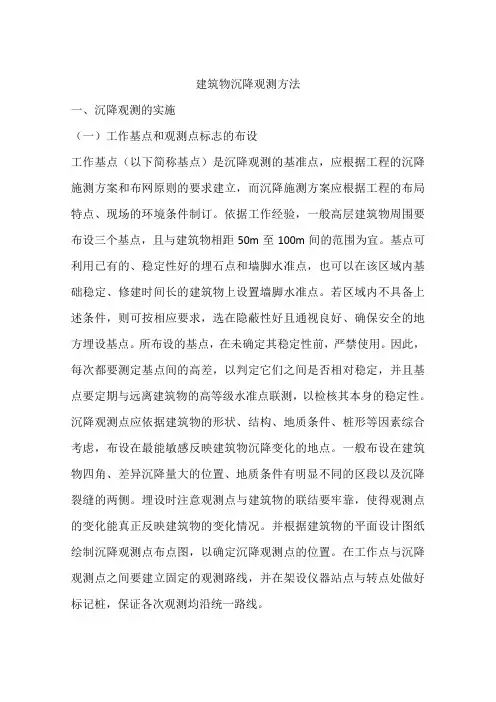

建筑物沉降观测方法

建筑物沉降观测方法一、沉降观测的实施（一）工作基点和观测点标志的布设工作基点（以下简称基点）是沉降观测的基准点，应根据工程的沉降施测方案和布网原则的要求建立，而沉降施测方案应根据工程的布局特点、现场的环境条件制订。

依据工作经验，一般高层建筑物周围要布设三个基点，且与建筑物相距50m至100m间的范围为宜。

基点可利用已有的、稳定性好的埋石点和墙脚水准点，也可以在该区域内基础稳定、修建时间长的建筑物上设置墙脚水准点。

若区域内不具备上述条件，则可按相应要求，选在隐蔽性好且通视良好、确保安全的地方埋设基点。

所布设的基点，在未确定其稳定性前，严禁使用。

因此，每次都要测定基点间的高差，以判定它们之间是否相对稳定，并且基点要定期与远离建筑物的高等级水准点联测，以检核其本身的稳定性。

沉降观测点应依据建筑物的形状、结构、地质条件、桩形等因素综合考虑，布设在最能敏感反映建筑物沉降变化的地点。

一般布设在建筑物四角、差异沉降量大的位置、地质条件有明显不同的区段以及沉降裂缝的两侧。

埋设时注意观测点与建筑物的联结要牢靠，使得观测点的变化能真正反映建筑物的变化情况。

并根据建筑物的平面设计图纸绘制沉降观测点布点图，以确定沉降观测点的位置。

在工作点与沉降观测点之间要建立固定的观测路线，并在架设仪器站点与转点处做好标记桩，保证各次观测均沿统一路线。

（二）沉降观测的周期及施测过程沉降观测的周期应能反映出建筑物的沉降变形规律，建(构)筑物的沉降观测对时间有严格的限制条件，特别是首次观测必须按时进行，否则沉降观测得不到原始数据，从而使整个观测得不到完整的观测结果。

其他各阶段的复测，根据工程进展情况必须定时进行，不得漏测或补测，只有这样，才能得到准确的沉降情况或规律。

一般认为建筑在砂类土层上的建筑物，其沉降在施工期间已大部分完成，而建筑在粘土类土层上的建筑物，其沉降在施工期间只是整个沉降量的一部分，因而，沉降周期是变化的。

根据工作经验，在施工阶段，观测的频率要大些，一般按3天、7天、15天确定观测周期，或按层数、荷载的增加确定观测周期，观测周期具体应视施工过程中地基与加荷而定。

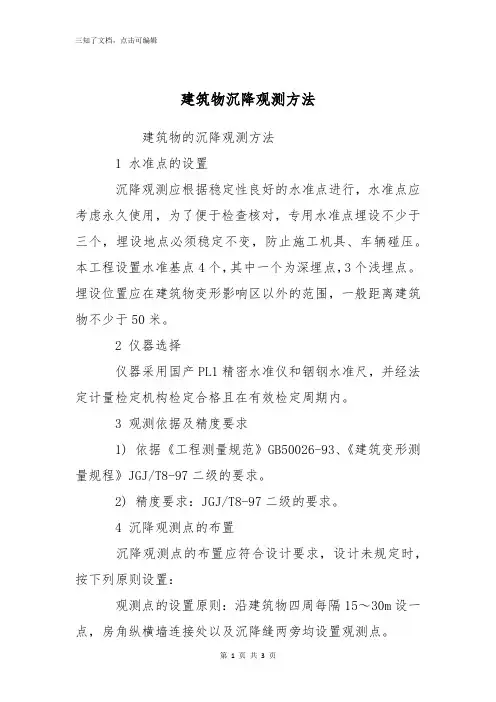

建筑物沉降观测方法建筑物的沉降观测方法1 水准点的设置沉降观测应根据稳定性良好的水准点进行，水准点应考虑永久使用，为了便于检查核对，专用水准点埋设不少于三个，埋设地点必须稳定不变，防止施工机具、车辆碰压。

本工程设置水准基点4个，其中一个为深埋点，3个浅埋点。

埋设位置应在建筑物变形影响区以外的范围，一般距离建筑物不少于50米。

2 仪器选择仪器采用国产PL1精密水准仪和铟钢水准尺，并经法定计量检定机构检定合格且在有效检定周期内。

3 观测依据及精度要求1) 依据《工程测量规范》GB50026-93、《建筑变形测量规程》JGJ/T8-97二级的要求。

2) 精度要求：JGJ/T8-97二级的要求。

4 沉降观测点的布置沉降观测点的布置应符合设计要求，设计未规定时，按下列原则设置：观测点的设置原则：沿建筑物四周每隔15～30m设一点，房角纵横墙连接处以及沉降缝两旁均设置观测点。

根据本工程的特点，裙房部位共设9个沉降观测点，高层部位共设12个沉降观测点。

均设于+0.5m处，平面位置详见图10.9.1-11。

图10.9.1-11 沉降观测点平面布置图注：图中红代表沉降观测点5 沉降观测的周期及观测时间（1）建筑物施工阶段的观测，应随施工进度及时进行，一般每增加一层观测一次。

当建筑物发生较大沉降，不均匀沉降或出现裂缝时，应立即向工程技术负责人汇报，并立即进行每日或数日一次连续值班观测。

（2）建筑物使用阶段的观测次数，应视地基土数型和沉降速度大小而定。

一般情况下，第一年观测3～4次，第二年观测2～3次，第三年后每年1次，直至稳定为止。

（3）沉降是否进入稳定阶段，应由沉降量与时间关系曲线判定。

若沉降速度小于0.01～0.04mm/d，可认为已进入稳定阶段。

6 观测资料的搜集整理沉降观测结束后，应及时整理观测资料，妥善保存，作为该工程技术档案资料的一部分，观测成果应包括：（1）沉降观测成果表；（2）沉降观测点位分布图及各周期沉降展开图；（3） v-t-s（沉降速度、时间、沉降量）曲线图；（4）沉降观测分析报告。

建筑物沉降观测记录一、引言建筑物沉降是指由于地下土壤的压缩或沉积、荷载作用等原因，建筑物在竖直方向上发生下沉变形。

沉降是建筑物工程中一个重要的技术问题，特别是对于高层建筑和重要设施，沉降观测是必不可少的工作。

本文将对建筑物进行沉降观测并进行记录和分析。

二、沉降观测设备和方法1.观测设备本次沉降观测使用的设备包括测沉点、测墩、水准仪、测斜仪等。

其中，测沉点用于测量建筑物的沉降情况，测墩用于测量地表的沉降情况，水准仪用于测量建筑物的高程变化，测斜仪用于测量建筑物倾斜情况。

2.观测方法沉降观测分为两个阶段进行。

第一阶段是基准期观测，即在建筑物完工后，对建筑物进行首次观测，确定建筑物的初始沉降情况。

第二阶段是日常观测，即在建筑物使用期间，定期对建筑物进行观测，监测沉降的变化情况。

三、观测数据记录与分析1.基准期观测数据在基准期观测中，我们选取了不同位置的测沉点和测墩进行观测。

观测周期为每个月一次，观测时间为1年。

观测数据如下表所示：观测点，观测时间（月），沉降值（mm）--------，----------------，--------------A，0，0B，0，0C，0，0D，0，0E，0，0注：观测点A、B、C、D、E分别代表不同的测沉点。

通过对基准期观测数据的分析，我们可以得出以下结论：a)建筑物在基准期观测范围内未出现明显的沉降情况，表明建筑物在初始阶段的沉降较小。

2.日常观测数据在日常观测中，我们每季度对建筑物进行一次观测，观测数据如下表所示：观测点，观测时间（季度），沉降值（mm）--------，------------------，--------------A，1，2B，1，1C，1，3D，1，2E，1，1A，2，4B，2，3C，2，6D，2，5E，2，3A，3，6B，3，5C，3，9D，3，8E，3，6注：观测点A、B、C、D、E分别代表不同的测沉点。

通过对日常观测数据的分析，我们可以得出以下结论：a)在建筑物使用过程中，观测点A、B、C、D、E均出现了不同程度的沉降现象，说明建筑物在使用过程中发生了沉降；b) 观测点C的沉降值最大，达到9mm，说明该处土壤的沉降较明显；c)建筑物沉降值的变化趋势并不平稳，分析其原因可能与土壤的压缩特性和荷载作用有关。

沉降观测施工方案(待打印)
在工程监测中，沉降观测是一项十分重要的工作，它能够及时准确地监测工程
地基的沉降情况，从而为工程安全提供重要参考。

本文将介绍沉降观测施工方案，包括观测方法、仪器设备、观测点设置、数据处理等内容。

1. 观测方法
沉降观测一般采用水准仪法和全站仪法两种方法进行。

水准仪法适用于平面小
面积的场地，全站仪法适用于大面积地域，且具有较高的精度。

根据实际情况选择合适的观测方法进行沉降观测。

2. 仪器设备
进行沉降观测需要使用水准仪、全站仪、测量杆等仪器设备。

对于高要求的沉
降观测，应选择精确度高、稳定性好的仪器设备，确保观测数据的准确性和可靠性。

3. 观测点设置
在选择观测点时，应根据工程地基的实际情况确定观测点的位置和数量。

观测
点的设置应覆盖整个工程地基区域，保证对工程地基沉降情况的全面监测。

4. 数据处理
在沉降观测数据处理过程中，应注意对观测数据进行质量控制和分析。

通过数
据处理，可以得到工程地基的沉降速率、趋势等关键信息，为工程设计和施工提供重要参考。

结语
沉降观测施工方案是工程监测中的重要组成部分，通过科学合理的观测方法和
数据处理，能够有效监测工程地基的沉降情况。

在实际施工中，应严格按照施工方案进行操作，确保沉降观测数据的准确性和可靠性，为工程的安全与稳定提供保障。

略论建筑物沉降观测方法目前，我国的高层建筑逐渐兴起，建筑物的不断增高，促使建筑物所承受的荷载力也在不断的增加。

而由于建筑自身的地基基础和上部结构是共同作用的，许多建筑物会发生不均匀的沉降，有时候会造成建筑物发生一定的倾斜和断裂，给建筑物带来了很大的不安全性，也危害着人们的安全和健康。

所以必须要加强对建筑物的安全性和可靠性的建设，按时对建筑物进行观测和分析，综合判断建筑物可能会发生的变形，积极采取必要的安全防护措施，保障建筑物的安全使用。

所以在建筑物的沉降观测中，要根据建筑物的实际情况，采用最有效的观测方法，进行科学的处理和分析，正确处理在建筑物的沉降观测中可能出现的各种问题。

一、建筑物沉降观测中的常用方法1.1 全自动测量法我国的测量仪器在不断的更新和改进，其也在逐渐的应用于建筑物的沉降观测中，并且加入到了全自动跟踪测量仪器，它能够进行全方位、精度高、全天候的进行自动的监测，并得出有效数据，进行相应的处理。

我们所使用的全自动测量法已经广泛的应用于大坝、桥梁等各种建筑物的沉降观测中。

1.2 数字摄影测量法在我国的经济建设和国防建设以及各种科学研究中，已经广泛应用了数字摄影测量的方法，其能够有效的监测分析重要工程的变形以及自动生产的情况，并且能够及时的测出弹体的运动轨迹和有关炮口冲击波的波形等各种数据。

通过利用数据摄影测量法，进行大型建筑物沉降监测，可以直接通过多个点的数据提供三维空间信息，使数据的精确度能够达到2-4 μm1.3 水准测量法在进行建筑物的沉降观测的时候，人们最常用的一种方法就是水准测量法，其主要是利用水准仪对基准点和沉降监测点等测量其高程，通过观察分析其高程的变化情况，综合对比分析建筑物的沉降变形的各种情况。

但是由于水准测量法具有广泛的应用性，它还适用于不同类型、精度以及施侧条件的建筑物的沉降监测，是一种很可靠的测量手段。

1.4 GPS测量法GPS测量法是随着我国科技的不断进步和发展，而发明的一种全新的用于空间定位的高新技术，并且由最初的静态发展到了动态的定位，其定位的精度非常高，所以也在不同的领域取得了广泛的应用，逐渐代替了过去的光学仪器和电子仪器。

沉降观测的具体做法：1、仪器：水准尺应使用受环境及温差变化影响小的高精度铝合金水准尺。

在不具备铝合金水准尺的情况下，使用一般塔尺时应尽量使用第一段标尺。

水准仪的精度不低于DS3级别。

2、观测时间：相邻的两次时间间隔称为一个观测周期，都必须按施测方案中规定的观测周期准时进行。

3、观测点的设置：沉降观测点要埋设在最能反映建(构)物沉降特征且便于观测的位置。

相邻点之间间距以15－30 m为宜，均匀地分布在建筑物的周围(埋设的沉降观测点要符合各施工阶段的观测要求，特别要考虑到装修装饰阶段因墙或柱饰面施工而破坏或掩盖住观测点)。

4、沉降观测的五定：所谓“五定”，即通常所说的沉降观测依据的基准点、工作基点和被观测物上的沉降观测点，点位要稳定；所用仪器、设备要稳定；观测人员要稳定；观测时的环境条件基本上要一致；观测路线、镜位、程序和方法要固定。

5、在观测过程中，做到步步有校核。

①前后视距≤30 m，前后视距差≤，②沉降观测点相对于后视点的高差容差应≤，6、建立固定的观测路线：在控制点与沉降观测点之间建立固定的观测路线，并在架设仪器站点与转点处做好标记桩，保证各次观测均沿统一路线。

7、埋入墙体的观测点，材料应采用直径不小于12毫米的元钢，一般埋人深度不小于12厘米，钢筋外端要有90°弯钩弯上，并稍离墙体，以便于置尺测量。

8、框架结构的建筑物每二层观测一次，竣工后再观测一次。

9、水准点是对各观测点沉降的基准点，一定要选定相对固定的稳定的其他建筑物等适当部位，一般不少于2个。

10、每次观察均需采用环形闭合方法，当场进行检查。

同一观测点的两次观测之差不得大于1毫米。

11、完成沉降观测工作，要先绘制好沉降观测示意图并对每次沉降观测认真做好记录。

(1)沉降观测示意图应画出建筑物的底层平面示意图，注明观测点的位置和编号，注明水准基点的位置、编号和标高及水准点与建筑物的距离。

并在图上注明观测点所用材料、埋入墙体深度、离开墙体的距离。

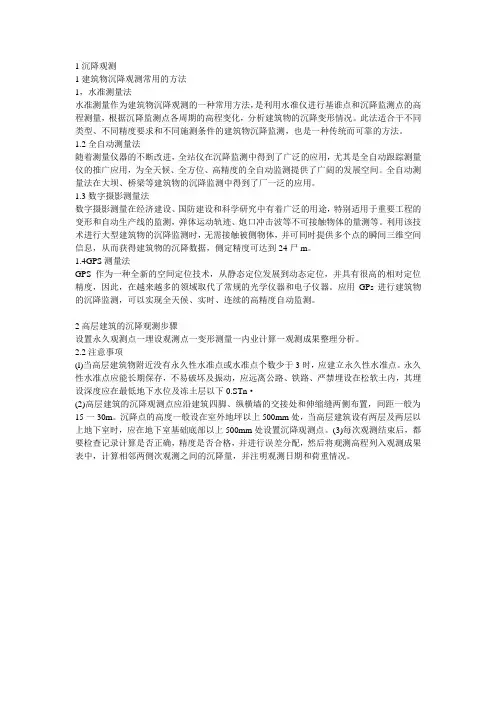

1沉降观测1建筑物沉降观测常用的方法1，水准测量法水准测量作为建筑物沉降观测的一种常用方法，是利用水准仪进行基谁点和沉降监测点的高程测量，根据沉降监测点各周期的高程变化，分析建筑物的沉降变形情况。

此法适合干不同类型、不同精度要求和不同施测条件的建筑物沉降监测，也是一种传统而可靠的方法。

1.2全自动测量法随着测量仪器的不断改进，全站仪在沉降监测中得到了广泛的应用，尤其是全自动跟踪测量仪的推广应用，为全天候、全方位、高精度的全自动监测提供了广阔的发展空间。

全自动测量法在大坝、桥梁等建筑物的沉降监测中得到了厂一泛的应用。

1.3数字摄影测量法数字摄影测量在经济建设、国防建设和科学研究中有着广泛的用途，特别适用于重要工程的变形和自动生产线的监测，弹体运动轨迹、炮口冲击波等不可接触物体的量测等。

利用该技术进行大型建筑物的沉降监测时，无需接触被侧物体，并可同时提供多个点的瞬间三维空间信息，从而获得建筑物的沉降数据，侧定精度可达到24尸m。

1.4GPS测量法GPS作为一种全新的空间定位技术，从静态定位发展到动态定位，并具有很高的相对定位精度，因此，在越来越多的领域取代了常规的光学仪器和电子仪器。

应用GPs进行建筑物的沉降监测，可以实现全天候、实时、连续的高精度自动监测。

2高层建筑的沉降观测步骤设置永久观测点一埋设观测点一变形测量一内业计算一观测成果整理分析。

2.2注意事项(l)当高层建筑物附近没有永久性水准点或水准点个数少于3时，应建立永久性水准点。

永久性水准点应能长期保存，不易破坏及振动，应远离公路、铁路、严禁埋设在松软土内，其埋设深度应在最低地下水位及冻土层以下0.STn·(2)高层建筑的沉降观测点应沿建筑四脚、纵横墙的交接处和伸缩缝两侧布置，间距一般为15一30m。

沉降点的高度一般设在室外地坪以上500mm处，当高层建筑设有两层及两层以上地下室时，应在地下室基础底部以上500mm处设置沉降观测点。

沉降观测方案随着城市建设的不断发展，地基工程也被广泛应用。

在地基工程中，沉降观测是重要的一项工作。

沉降观测可以有效提高工程施工的质量，避免工程质量问题和安全隐患。

本文将从沉降观测方案的内容、方法、要求以及注意事项等方面进行详细介绍。

一、沉降观测方案的内容1、沉降观测项目：沉降观测项目一般包括建筑物、桥梁、道路、隧道等工程的沉降观测。

2、观测方案：沉降观测方案应明确观测的地点、观测时间、观测周期、观测内容以及采用的设备和方法。

3、数据处理：沉降观测数据应进行有效的处理，包括数据的收集、归档、存储和分析等。

二、沉降观测方法1、传统法：传统法主要指利用水准仪和全站仪等设备进行测量。

该方法精度较高，但工作量较大，适用范围较窄。

2、测斜仪法：测斜仪法适用范围广，可以实现多点同时观测，测量数据准确。

3、GNSS技术：GNSS技术可以实现快速高效地进行大面积沉降观测，但精度相对较差。

三、沉降观测要求1、观测地点：选择观测地点应当具有代表性和典型性，能够全面反映工程沉降情况。

2、观测时间：应当充分考虑工程施工的时间规划和进度安排以及自然环境的影响等因素。

3、观测周期：观测周期应根据工程特点、地理环境、监测目的等因素确定。

4、观测内容：观测内容主要包括垂直沉降量和水平位移量等数据。

5、设备和方法：应选择适量的设备和方法进行观测，并在观测过程中应加强质量控制，确保观测数据的有效性和准确性。

四、沉降观测注意事项1、观测环境：应选取相对稳定、不受人为和自然干扰的观测环境。

2、数据传输和互相校验及保密：要保证数据传输的安全可靠，并且数据应有完整性检查和一致性校验。

同时要保证数据的保密性。

3、防止损坏设备：要保证设备的正常使用，避免损坏设备的发生。

4、观测记录和备份：应及时记录观测数据，并进行备份以便于数据查询和分析。

总结：沉降观测是工程建设中重要的一环，通过科学合理的沉降观测方案，可以大大提高工程质量和安全标准。

在沉降观测过程中，应注意观测环境的选择、数据处理和保密、设备的保养和备份等各方面的细节问题，确保沉降观测工作的有效开展。

建筑物的沉降观测方法建筑物沉降观测是指对建筑物沉降进行实时或定期监测，以评估其结构的稳定性和安全性。

沉降观测是建筑领域重要的一部分，它可以帮助建筑工程师快速定位问题、纠正偏差，保障建筑物长期稳定使用。

本文将介绍建筑物沉降观测的方法和工具。

一、传统的测量方法1.1水准线测量法这是最基本也是最常见的建筑物沉降观测方法。

工程师使用水准仪在建筑物的不同部位观测高程高度变化，然后计算出建筑物的整体沉降量。

这种方法的优势是简单易行，容易操作，而且精度较高。

但是，随着测量频率的增加和建筑物的高度增加，其精度会降低并且需要花费较长时间来完成。

1.2量测标尺测量法这种方法可以直接在建筑物外部进行，是基于铅垂原理，通过悬挂一个垂线并记录悬线底部到地面水平的距离，来测量建筑物沉降量。

这种方法可以较快地测量出建筑物的沉降量，但存在误差，需注意。

1.3倾斜测量法这种方法使用倾角计或称倾度表，在实时或定期的过程中，对建筑物的倾斜程度进行观测，进而推算出建筑物的沉降量。

该方法的缺点是测量精度受许多因素的影响，诸如风、振动、温度及大气压力等。

二、现代技术的测量方法2.1全站仪测量法全站仪是一种现代化的测量工具，它利用激光束进行测量，可以测量出建筑物各个部位的高度变化，从而计算出建筑物的沉降量。

全站仪测量法的优势在于精确度和快速性，同时也克服了传统测量法的不足之处，其测量频率与存在的问题之间的反馈速度更快。

2.2卫星定位系统卫星定位系统是一种常用的建筑物沉降监测工具，它通过全球定位系统（GPS）和通信网络实时采集建筑物的位置信息，以便监测其变化。

它可以监测大范围的区域，也可以快速地检测建筑物的沉降量。

2.3形变测量法这种方法是利用建筑物上的粘土测量器或压力传感器等设备来传递建筑物实时的变形信息，通过分析收集到的数据，来评估建筑物的沉降情况。

在满足表面小范围沉降监测需求的情况下，形变测量法更加的优秀，它也具有高灵敏度和高分辨率优势。

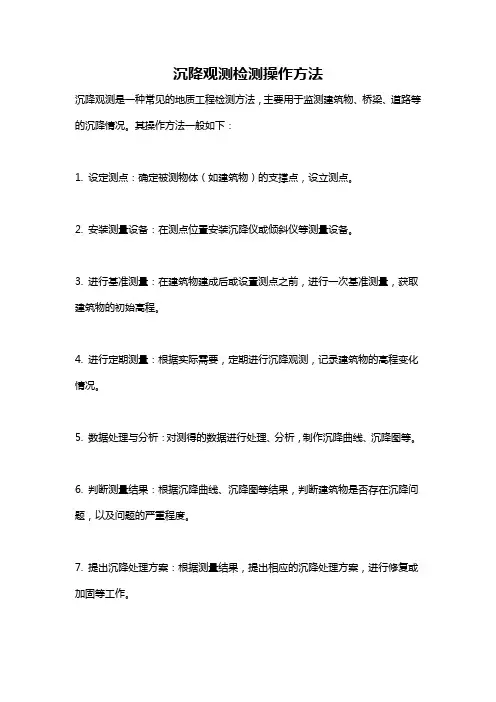

沉降观测检测操作方法
沉降观测是一种常见的地质工程检测方法，主要用于监测建筑物、桥梁、道路等的沉降情况。

其操作方法一般如下：
1. 设定测点：确定被测物体（如建筑物）的支撑点，设立测点。

2. 安装测量设备：在测点位置安装沉降仪或倾斜仪等测量设备。

3. 进行基准测量：在建筑物建成后或设置测点之前，进行一次基准测量，获取建筑物的初始高程。

4. 进行定期测量：根据实际需要，定期进行沉降观测，记录建筑物的高程变化情况。

5. 数据处理与分析：对测得的数据进行处理、分析，制作沉降曲线、沉降图等。

6. 判断测量结果：根据沉降曲线、沉降图等结果，判断建筑物是否存在沉降问题，以及问题的严重程度。

7. 提出沉降处理方案：根据测量结果，提出相应的沉降处理方案，进行修复或加固等工作。

需要注意的是，沉降观测操作过程需要严格遵守测量规程和安全操作规程，保证测量结果的准确性和安全性。
