第一章《丰富的图形世界》单元测试

【新北师大版七年级数学（上）单元测试卷】第一章《丰富的图形世界》（含答案与解析）一.选择题：（每小题3分，共36分）1.下面的几何体中，主视图不是矩形的是（）A． B．C．D．2.如图是一个几何体的三视图，则这个几何体的形状是（）A．圆柱B．圆锥 C．圆台 D．长方体3.如图是由四个相同小正方体摆成的立体图形，它的俯视图是（）A． B．C． D．4.圆锥的截面不可能为（）.A．三角形B．圆C．椭圆D．矩形5．如图，放置的一个机器零件（图1），若其主视图如（图2）所示，则其俯视图为（）A．B．C． D．6.下列几何体的主视图与其他三个不同的是（）A．B．C．D．7.下面四个几何体中，左视图是四边形的几何体共有（）A．1个 B．2个C．3个D．4个8.如图是由6个同样大小的正方体摆成的几何体．将正方体①移走后，所得几何体（）A．主视图改变，左视图改变B．俯视图不变，左视图不变C．俯视图改变，左视图改变D．主视图改变，左视图不变9.如图，下列四个几何体中，它们各自的三视图（主视图、左视图、俯视图）有两个相同，而另一个不同的几何体是（）A．①② B．②③ C．②④ D．③④10.如图是由七个棱长为1的正方体组成的一个几何体，其俯视图的面积是（）A．3 B．4 C．5 D．611.一个立体图形的三视图如图所示．根据图中数据求得这个立体图形的表面积为（）A．2π B．6πC．7πD．8π12.图中的两个圆柱体底面半径相同而高度不同，关于这两个圆柱体的视图说法正确的是（）A．主视图相同 B．俯视图相同 C．左视图相同 D．主视图、俯视图、左视图都相同二.填空题：（每小题3分共12分）13.如图，在常见的几何体圆锥、圆柱、球、长方体中，主视图与它的左视图一定完全相同的几何体有（填编号）．14.某几何体的三视图如图所示，则这个几何体的名称是_____．15．如图所示，截去正方体一角变成一个新的多面体，这个新多面体有7个面，有___条棱，有______个顶点，截去的几何体有____个面，图中虚线表示的截面形状是_________三角形.16.由几个相同的小正方体搭成一个几何体，从不同的方向看几何体所得到的图形如图所示，则组成这个几何体的小正方体的个数可能是___________个.三.解答题：（共52分）17.仔细观察图所示几何体，并完成以下问题：（1）请你写出几何体的名称；（2）柱体有______________；（3）构成几何体的面不超过3个的几何体有____________.①②③④⑤⑥18.下面图形是由小正方体木块搭成的几何体的三视图示意图,则该几何体的实物图形是什么模样的?它由多少个小正方体木块搭成.请用小木块实地操作一下吧!正视图左视图俯视图19.如图，是一个几何体的二视图，求该几何体的体积．（π取3.14）20.一间长为8米，宽为5米的房间，用半径为0.2米的圆形磨光机磨地板，不能磨到的部分的面积共多少平方米？（提示：不论房间面积多大，其四个角各有一部分不能磨到.）21. 画出下面几何体的主视图、左视图与俯视图．22.已知n棱柱中的棱长都是15 cm,且该棱柱共有16个顶点.(1)该棱柱的底面是______边形；(2)求该棱柱所有棱长的和；(3)求该棱柱侧面展开图的面积.23.用5个棱长都是1的小正方体木块摆成如图所示的几何体.（1）该几何体的体积为_______；（2）如果在该几何体的基础上，用同样的小正方体木块m块，摆成一个大正方体，则m的最小值为________；（3）如果给该几何体的表面刷漆，那么刷漆部分的面积是多少？【新北师大版七年级数学（上）单元测试卷】第一章《丰富的图形世界》（答案与解析）一.选择题：（每小题3分，共36分）1.下面的几何体中，主视图不是矩形的是（）A． B．C．D．【分析】找到从正面看所得到的图形即可，注意所有的看到的棱都应表现在主视图中．【解答】解：A为圆柱体，它的主视图应该为矩形；B为长方体，它的主视图应该为矩形；C为圆台，它的主视图应该为梯形；D为三棱柱，它的主视图应该为矩形．故选C．2.如图是一个几何体的三视图，则这个几何体的形状是（）A．圆柱 B．圆锥 C．圆台 D．长方体【分析】主视图、左视图、俯视图是分别从物体正面、左面和上面看，所得到的图形．【解答】解：俯视图为圆的有球，圆锥，圆柱等几何体，主视图和左视图为三角形的只有圆锥．故选B．3.如图是由四个相同小正方体摆成的立体图形，它的俯视图是（）A． B．C． D．【分析】根据从上面看得到的视图是俯视图，可得答案．【解答】解：从上边看第一层是一个小正方形，第二层在第一层的上面一个小正方形，右边一个小正方形，故选：B．4.圆锥的截面不可能为（）.（A）三角形（B）圆（C）椭圆（D）矩形【答案】D【解析】试题分析：从圆锥的顶点沿着高切得到的截面是三角形，平行于底面切得到的截面是圆，斜着切得到的截面是椭圆，所以不可能得到矩形，故选D.5．如图，放置的一个机器零件（图1），若其主视图如（图2）所示，则其俯视图为（）A．B．C．D．【分析】俯视图是从上面看所得到的图形，此几何体从上面看可以看到一个长方形，中间有一个长方形．【解答】解：其俯视图为．故选：D．6.下列几何体的主视图与其他三个不同的是（）A．B．C．D．【分析】根据从正面看得到的视图是主视图，可得答案．【解答】解：A、从正面看第一层三个小正方形，第二层中间一个小正方形；B、从正面看第一层三个小正方形，第二层中间一个小正方形；C、从正面看第一层三个小正方形，第二层右边一个小正方形、中间一个小正方形；D、从正面看第一层三个小正方形，第二层中间一个小正方形；故选：C．7.下面四个几何体中，左视图是四边形的几何体共有（）A．1个B．2个C．3个D．4个【分析】四个几何体的左视图：球是圆，圆锥是等腰三角形，正方体是正方形，圆柱是矩形，由此可确定答案．【解答】解：由图示可得：球的左视图是圆，圆锥的左视图是等腰三角形，正方体的左视图是正方形，圆柱的左视图是矩形，所以，左视图是四边形的几何体是圆柱和正方体．故选B．8.如图是由6个同样大小的正方体摆成的几何体．将正方体①移走后，所得几何体（）A．主视图改变，左视图改变B．俯视图不变，左视图不变C．俯视图改变，左视图改变D．主视图改变，左视图不变【分析】分别得到将正方体①移走前后的三视图，依此即可作出判断．【解答】解：将正方体①移走前的主视图正方形的个数为1，2，1；正方体①移走后的主视图正方形的个数为1，2；发生改变．将正方体①移走前的左视图正方形的个数为2，1，1；正方体①移走后的左视图正方形的个数为2，1，1；没有发生改变．将正方体①移走前的俯视图正方形的个数为1，3，1；正方体①移走后的俯视图正方形的个数，1，3；发生改变．故选D．9.如图，下列四个几何体中，它们各自的三视图（主视图、左视图、俯视图）有两个相同，而另一个不同的几何体是（）A．①② B．②③ C．②④ D．③④【分析】根据主视图、左视图、俯视图是分别从物体正面、左面和上面看，所得到的图形，分别得到每个几何体的三视图，进而得到答案．【解答】解：正方体主视图、左视图、俯视图都是正方形；圆柱主视图和左视图是长方形，俯视图是圆；圆锥主视图和左视图是三角形、俯视图是带圆心的圆；球主视图、左视图、俯视图都是圆，故选：B．10.如图是由七个棱长为1的正方体组成的一个几何体，其俯视图的面积是（）A．3 B．4 C．5 D．6【分析】根据从上面看得到的图形是俯视图，根据题意画出图形即可求解．【解答】解：由七个棱长为1的正方体组成的一个几何体，其俯视图如图所示；∴其俯视图的面积=5，故选C．11.一个立体图形的三视图如图所示．根据图中数据求得这个立体图形的表面积为（）A．2πB．6πC．7πD．8π【分析】从三视图可以看正视图以及俯视图为矩形，而左视图为圆形，可以得出该立体图形为圆柱，再由三视图可以圆柱的半径，长和高求出体积．【解答】解：∵正视图和俯视图是矩形，左视图为圆形，∴可得这个立体图形是圆柱，∴这个立体图形的侧面积是2π×3=6π，底面积是：π•12=π，∴这个立体图形的表面积为6π+2π=8π；故选D．12.图中的两个圆柱体底面半径相同而高度不同，关于这两个圆柱体的视图说法正确的是（）A．主视图相同B．俯视图相同C．左视图相同D．主视图、俯视图、左视图都相同【分析】根据从正面看得到的视图是主视图，从左边看得到的图形是左视图，从上面看得到的图形是俯视图，可得答案．【解答】解：A、主视图的宽不同，故A错误；B、俯视图是两个相等的圆，故B正确；C、主视图的宽不同，故C错误；D、俯视图是两个相等的圆，故D错误；故选：B．二.填空题：（每小题3分共12分）13.如图，在常见的几何体圆锥、圆柱、球、长方体中，主视图与它的左视图一定完全相同的几何体有①②③（填编号）．【分析】主视图、左视图、俯视图是分别从物体正面、左面和上面看，所得到的图形．【解答】解：①圆锥主视图是三角形，左视图也是三角形，②圆柱的主视图和左视图都是矩形；③球的主视图和左视图都是圆形；④长方体的主视图是矩形，左视图也是矩形，但是长和宽不一定相同，故选：①②③．14.某几何体的三视图如图所示，则这个几何体的名称是_____．【答案】圆柱【解析】试题解析：根据主视图和左视图为长方形判断出是柱体，根据俯视图是圆形可判断出这个几何体应该是圆柱.15．如图所示，截去正方体一角变成一个新的多面体，这个新多面体有7个面，有___条棱，有______个顶点，截去的几何体有____个面，图中虚线表示的截面形状是_________三角形.【答案】(1). 12(2). 7(3). 4(4). 等边【解析】试题分析：按照如图所示的截法，截面是一个正三角形，有12条棱，顶点比原来少一个变成7个，截去的几何体是三棱锥，有4个面，截面是等边三角形。

第一章 丰富的图形世界一、选择题(每小题3分,共36分) 1.下列几何体中,为棱锥的是()2.下面几何体中,没有曲面的是( )A.圆锥B.圆柱C.球D.棱柱 3.下列各选项中,不是正方体表面展开图的是()4.下列图形中,能通过折叠围成一个三棱柱的是()5.用5个完全相同的小正方体组合成如图1-5-1所示的立体图形,它的主视图为()图1-5-16.将如图1-5-2所示的直角△ABC 绕直角边AC 所在直线旋转一周,所得几何体从正面看得到的形状图是()图1-5-27.图1-5-3是每个面上都有一个汉字的正方体的一种平面展开图,那么在原正方体中和“国”字所在面相对的面上的汉字是()图1-5-3A.钓B.鱼C.岛D.中8.如图1-5-4,用平面去截圆锥,所得截面的形状图是( )图1-5-49.将如图1-5-5所示的立方体展开后得到的图形是( )图1-5-510.一个正方体礼盒如图1-5-6所示,六个面分别写有“祝”“福”“祖”“国”“万”“岁”,其中“祝”的对面是“祖”,“万”的对面是“岁”,则它的表面展开图可能是( )图1-5-611.图1-5-7是由一些完全相同的小正方体搭成的几何体的主视图和左视图,组成这个几何体的小正方体的个数最少．．是()图1-5-7A.5B.6C.7D.812.图1-5-8是由8个相同的小正方体搭成的几何体,它从三个方向看到的形状图都是2×2的正方形.若拿掉若干个小正方体后(几何体不倒掉),其从三个方向看到的形状图仍都为2×2的正方形,则最多能拿掉小正方体的个数为( ) 图1-5-8A.1B.2C.3D.4 二、填空题(每小题3分,共18分)13.如图1-5-9所示的几何体中,属于柱体的有 (填序号).图1-5-914.棱柱的侧面是 ,分为 棱柱和 棱柱.15.如图1-5-10所示的几何体中有个面,面面相交成线.图1-5-10 图1-5-1116.如图1-5-11,将五角星沿虚线折叠,使得A、B、C、D、E五个点重合,得到的立体图形是.17.(2018山东滕西中学月考)一个棱柱有8个面,则这个棱柱有条侧棱.18.用一个平面去截一个五棱柱,最多可以截出边形.三、解答题(共46分)19.(10分)请你画出如图1-5-12所示的几何体的三视图.图1-5-1220.(11分)图1-5-13是由几个小正方体所组成的几何体的俯视图,小正方形中的数字表示在该位置上小正方体的个数.请画出这个几何体从正面看和从左面看到的形状图.图1-5-1321.(12分)图1-5-14是一张铁皮.(1)计算该铁皮的面积;(2)能否用它做成一个长方体盒子?若能,画出这个长方体,并计算该长方体盒子的体积;若不能,请说明理由.图1-5-1422.(13分)把正方体的六个面分别涂上六种不同颜色,并画上朵数不等的花,各面上的颜色与花的朵数情况见下表:如图1-5-15,现将上述大小相同,颜色、花朵分布也完全相同的四个正方体拼成一个水平放置的长方体.问长方体的下底面共有多少朵花?图1-5-15第一章 丰富的图形世界一、选择题(每小题3分,共36分) 1.下列几何体中,为棱锥的是()答案 B A 、D 选项是柱体,B 选项是棱锥,C 选项是圆锥. 2.下面几何体中,没有曲面的是( )A.圆锥B.圆柱C.球D.棱柱 答案 D 圆锥、圆柱的侧面都是曲面,球是曲面,只有棱柱的所有面都是平面,所以选D.3.下列各选项中,不是正方体表面展开图的是()答案 C 根据正方体的表面展开图的特征或通过动手操作,易知C 不是正方体的表面展开图.4.下列图形中,能通过折叠围成一个三棱柱的是()答案 C 动手操作易知只有C 能折成三棱柱.5.用5个完全相同的小正方体组合成如图1-5-1所示的立体图形,它的主视图为()图1-5-1答案 A 观察几何体,从正面看得到的平面图形是,故选A.6.将如图1-5-2所示的直角△ABC 绕直角边AC 所在直线旋转一周,所得几何体从正面看得到的形状图是()图1-5-2答案 A 直角三角形ABC绕直角边AC所在直线旋转一周,得到的几何体是圆锥,它从正面看得到的形状图为等腰三角形,故选A.7.图1-5-3是每个面上都有一个汉字的正方体的一种平面展开图,那么在原正方体中和“国”字所在面相对的面上的汉字是()图1-5-3A.钓B.鱼C.岛D.中答案 B 根据正方体的表面展开图的特征,易知与“中”字所在面相对的面上的汉字是“的”,与“钓”字所在面相对的面上的汉字是“岛”,从而可得与“国”字所在面相对的面上的汉字是“鱼”,故选B.8.如图1-5-4,用平面去截圆锥,所得截面的形状图是()图1-5-4答案 D 通过截面的角度和圆锥的侧面是曲面来判断.9.将如图1-5-5所示的立方体展开后得到的图形是()图1-5-5答案 D 采用排除法,A、C选项中,将展开图还原成立方体后,两个黑色三角形所在的面为相对面,所以不正确;B选项中,将展开图还原成立方体后,两个黑色三角形有公共边,所以不正确.10.一个正方体礼盒如图1-5-6所示,六个面分别写有“祝”“福”“祖”“国”“万”“岁”,其中“祝”的对面是“祖”,“万”的对面是“岁”,则它的表面展开图可能是()图1-5-6答案 C 四个选项都是正方体的表面展开图,但只有C 选项符合题目中的“祝”的对面是“祖”,“万”的对面是“岁”的要求.故选C.11.(2016黑龙江齐齐哈尔中考)图1-5-7是由一些完全相同的小正方体搭成的几何体的主视图和左视图,组成这个几何体的小正方体的个数最少．．是()图1-5-7A.5B.6C.7D.8答案 A 如图为该几何体中小正方体个数最少时的俯视图,从图中可以看出小正方体个数最少为5,故选A.12.图1-5-8是由8个相同的小正方体搭成的几何体,它从三个方向看到的形状图都是2×2的正方形.若拿掉若干个小正方体后(几何体不倒掉),其从三个方向看到的形状图仍都为2×2的正方形,则最多能拿掉小正方体的个数为()图1-5-8A.1B.2C.3D.4答案 B 若拿掉小正方体后几何体不倒掉,则底层四个小正方体不能拿,只能拿上层对角的两块. 二、填空题(每小题3分,共18分)13.如图1-5-9所示的几何体中,属于柱体的有 (填序号).图1-5-9答案(1)(2)(4)(6)(7)解析柱体包括圆柱和棱柱.14.棱柱的侧面是,分为棱柱和棱柱.答案平行四边形;直;斜15.如图1-5-10所示的几何体中有个面,面面相交成线.图1-5-10答案3;曲解析这个几何体有3个面,其中两个底面是平面,一个侧面是曲面,底面和侧面的交线是曲线.16.如图1-5-11,将五角星沿虚线折叠,使得A、B、C、D、E五个点重合,得到的立体图形是.图1-5-11答案五棱锥17.(2018山东滕西中学月考)一个棱柱有8个面,则这个棱柱有条侧棱.答案 6解析因为n棱柱共有(n+2)个面,所以这个棱柱是一个六棱柱,共有6条侧棱.18.用一个平面去截一个五棱柱,最多可以截出边形.答案七解析因为五棱柱一共有7个面,所以最多可以截出七边形.三、解答题(共46分)19.(10分)请你画出如图1-5-12所示的几何体的三视图.图1-5-12解析如图所示.20.(11分)图1-5-13是由几个小正方体所组成的几何体的俯视图,小正方形中的数字表示在该位置上小正方体的个数.请画出这个几何体从正面看和从左面看到的形状图.图1-5-13解析 如图所示:21.(12分)图1-5-14是一张铁皮.图1-5-14(1)计算该铁皮的面积;(2)能否用它做成一个长方体盒子?若能,画出这个长方体,并计算该长方体盒子的体积;若不能,请说明理由.解析 (1)该铁皮的面积为1×3×2+2×3×2+1×2×2=22(m 2). (2)能做成一个长方体盒子.如图所示,该长方体盒子的体积为3×1×2=6(m 3).22.(13分)把正方体的六个面分别涂上六种不同颜色,并画上朵数不等的花,各面上的颜色与花的朵数情况见下表:如图1-5-15,现将上述大小相同,颜色、花朵分布也完全相同的四个正方体拼成一个水平放置的长方体.问长方体的下底面共有多少朵花?图1-5-15解析由题图可知:红色面对绿色面,黄色面对紫色面,蓝色面对白色面,故长方体下底面的颜色从左到右依次是紫色、黄色、绿色、白色,再由表格中颜色对应花的朵数可知,长方体的下底面共有17朵花.。

六年级上册数学第一章丰富的图形世界单元检测试题附答案鲁教版五四制考试时间：120分钟满分：120分____________ ____________考号：__________一、单选题（每小题3分，共12题；共36分）1.一个棱柱有12个面，30条棱，则它的顶点个数为（）A. 10B. 12C. 15D. 202.如图是一个正方体纸盒的展开图，每个面内都标注了字母或数字，则面a在展开前所对的面的数字是（）A. 2B. 3C. 4D. 53.直棱柱的侧面都是（）A. 正方形B. 长方形C. 五边形D. 菱形4.下列四幅图均由五个全等的小正方体堆成，其中主视图与其他三个不同的是（）A. B. C. D.5.由n个相同的小正方体堆成的几何体，其主视图、俯视图如下所示，则n的最大值是( )A. 16B. 18C. 19D. 206.下列几何体是由4个相同的小正方体搭成的，其中主视图和左视图相同的是（）A. B. C. D.7.有3块积木，每一块的各面都涂上不同的颜色，3块的涂法完全相同，现把它们摆放成不同的位置（如图），请你根据图形判断涂成绿色一面的对面的颜色是（）A. 白B. 红C. 黄D. 黑8.（2013•百色）一个几何体的三视图如图所示，则该几何体的侧面展开图的面积为（）A. 6cm2B. 4πcm2C. 6πcm2D. 9πcm29.用一个平面去截一个圆柱体，截面不可能的是（）A. B. C. D.10.如图是某几何体的三视图，其侧面积（）A. 6B. 4πC. 6πD. 12π11.如图是某工厂要设计生产的正六棱柱形密封罐的立体图形，它的主视图是（）A. B. C. D.12.（2013•大连）如图所示的几何体是由四个完全相同的正方体组成的，这个几何体的俯视图是（）A. B. C. D.二、填空题（每空3分；共18分）13.如图，下面两个正方体的六个面都按相同规律涂有红、黄、蓝、白、黑、绿六种颜色，那么黄色的对面是________ ．14.用一些棱长为a的正方形，摆成如图所示的形状，请你求出该物体的表面积．________．15.把一个体积是64立方厘米的立方体木块的表面涂上红漆，然后锯成体积为1立方厘米的小立方体，从中任取一块，则取出的这一块至少有一面涂红漆的概率是________．16.如图，某长方体的表面展开图的面积为430，其中BC=5，EF=10，则AB=________．17.一三棱锥的三视图如下，这个三棱锥最长棱的长度为________．18.（2011•扬州）如图，立方体的六个面上标着连续的整数，若相对的两个面上所标之数的和相等．则这六个数的和为________．三、解答题（共7题；共66分）19.（6分）我们知道，将一个长方形绕它的一边旋转一周得到的几何体是圆柱，现有一个长是5cm，宽是3cm的长方形，分别绕它的长和宽所在的直线旋转一周，得到不同的圆柱几何体，分别求出它们的体积．20.（6分）正方体是由六个平面图形围成的立体图形，设想沿着正方体的一些棱将它剪开，就可以把正方体剪成一个平面图形，但同一个正方体，按不同的方式展开所得的平面展开图是不一样的；如图所示，请至少再画出三种不同的平面展开图．21.（12分）如图①所示是一个长方体盒子，四边形ABCD是边长为a的正方形，DD′的长为b．（1）写出与棱AB平行的所有的棱。

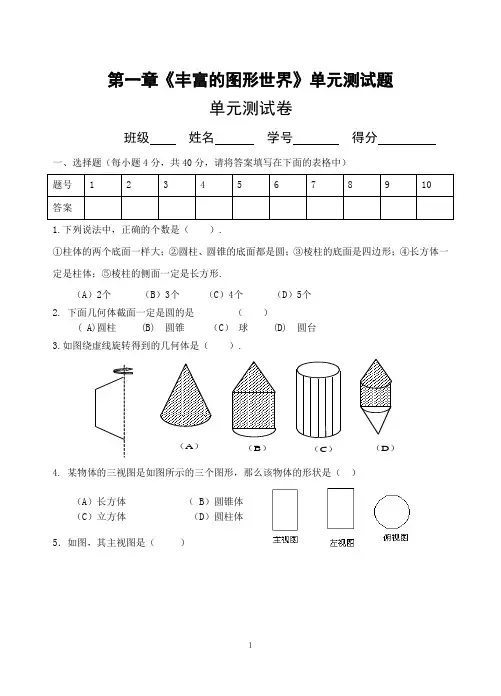

第一章《丰富的图形世界》单元测试题单元测试卷班级姓名学号得分一、选择题（每小题4分，共40分，请将答案填写在下面的表格中）题号 1 2 3 4 5 6 7 8 9 10答案1.下列说法中，正确的个数是（）.①柱体的两个底面一样大；②圆柱、圆锥的底面都是圆；③棱柱的底面是四边形；④长方体一定是柱体；⑤棱柱的侧面一定是长方形.（A）2个（B）3个（C）4个（D）5个2. 下面几何体截面一定是圆的是（）( A)圆柱 (B) 圆锥（C）球 (D) 圆台3.如图绕虚线旋转得到的几何体是（）.4. 某物体的三视图是如图所示的三个图形，那么该物体的形状是（）（A）长方体（ B）圆锥体（C）立方体（D）圆柱体5．如图，其主视图是（）（D）（B）（C）（A）１6．如图，是一个几何体的主视图、左视图和俯视图，则这个几何体是（）２7.()（A）（B）（C）（D）8．如图是由一些相同的小正方体构成的立体图形的三种视图：构成这个立体图形的小正方体的个数是（）．３４第10题图A ．5B ． 6C ．7D ．89．下面每个图形都是由6个全等的正方形组成的，其中是正方体的展开图的是（ ）A B C D 10．如图，是一个正方体纸盒展开图，按虚线折成正方体后，若使相对面上的两数互为相反数，则A 、B 、C 表示的数依次是（ ）（A ）235、、π-- (B)235、、π-（C ）π、、235- (D)235-、、π二、填空题（每小题3分，共18分）11．正方体与长方体的相同点是_________________，不同点是_______________。

12．点动成_____，线动成_____，_____动成体。

比如：（1）圆规在纸上划过会留下一个封闭的痕迹，这种现象说明_________。

（2）冬天环卫工人使用下部是长方形的木锨推雪时，木锨过处，雪就没了，这种现象说明________。

（3）一个人手里拿着一个绑在一根棍上的半圆面，当这个人把这个半圆面绕着这根棍飞快地旋转起来时就会看到一个球，这种现象说明______________。

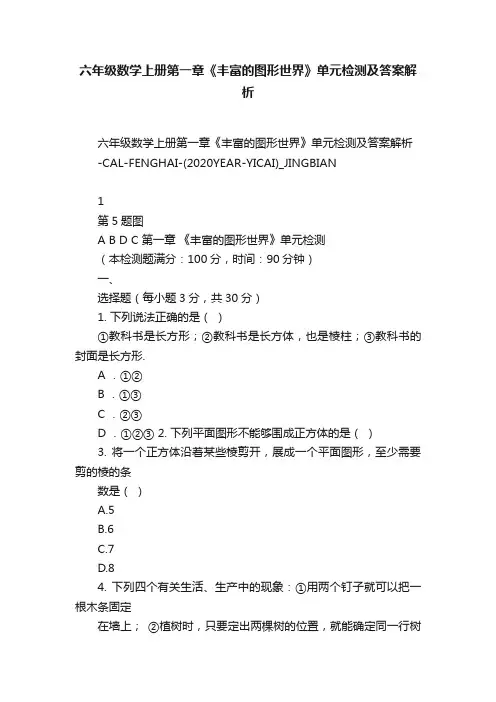

六年级数学上册第一章《丰富的图形世界》单元检测及答案解析六年级数学上册第一章《丰富的图形世界》单元检测及答案解析-CAL-FENGHAI-(2020YEAR-YICAI)_JINGBIAN1第5题图A B D C 第一章《丰富的图形世界》单元检测（本检测题满分：100分，时间：90分钟）一、选择题（每小题3分，共30分）1. 下列说法正确的是（）①教科书是长方形；②教科书是长方体，也是棱柱；③教科书的封面是长方形.A ．①②B ．①③C ．②③D ．①②③ 2. 下列平面图形不能够围成正方体的是（）3. 将一个正方体沿着某些棱剪开，展成一个平面图形，至少需要剪的棱的条数是（）A.5B.6C.7D.84. 下列四个有关生活、生产中的现象：①用两个钉子就可以把一根木条固定在墙上；②植树时，只要定出两棵树的位置，就能确定同一行树所在的直线；③从A 地到B 地架设电线，总是尽可能沿着线段架设；④把弯曲的公路改直，就能缩短路程.其中可用“两点之间，线段最短”来解释的现象有（）A. ①② B.①③ C. ②④ D. ③④5. 如图所示，从 A 地到达 B 地，最短的路线是（）A ．A→C→E→B B ．A→F→E→BC ．A→D→E→BD ．A→C→G→E→B6. 下列图形中，不是三棱柱的表面展开图的是（）2 第7题图7. 如图所示的立体图形从上面看到的图形是（）8. 圆柱是由长方形绕着它的一边所在直线旋转一周所得到的，那么左图是以下四个图中的哪一个绕着直线旋转一周得到的（）9. 如图是一个立体图形从三个不同方向看到的形状图，这个立体图形是由一些相同的小正方体构成，这些相同的小正方体的个数是（）A.4B.5C.6D.710. 如图，三个正方体的六个面都按相同规律涂有红、黄、蓝、白、黑、绿六种颜色，那么涂黄色、白色、红色的对面分别是（）A.蓝色、绿色、黑色B.绿色、蓝色、黑色C.绿色、黑色、蓝色D.蓝色、黑色、绿色A B C D 12 3第11题图二、填空题（每小题3分，共24分）11.如图，若要使图中平面展开图折叠成正方体后，相对面上两个数字之和为6，则_ ___，______.12.下列表面展开图对应的立体图形的名称分别是：______、______、______、______.13.将如图所示的图形剪去一个小正方形，使余下的部分恰好能折成一个正方体，应剪去 __ __（填序号）.14.如果一个几何体从三个方向看到的图形之一是三角形，这个几何体可能是（写出3个即可）.15.若几何体从正面看是圆，从左面和上面看都是长方形，则该几何体是 .16.如图甲，用一块边长为10 cm的正方形的厚纸板做了一套七巧板．将七巧板拼成一座桥（如图乙），这座桥的阴影部分的面积是 .17.在桌上摆有一些大小相同的正方体木块，其从正面看和从左面看到的图形如图所示，则要摆出这样的图形至少需要块正方体木块，至多需要块正方体木块.18.（2012·江西中考）一个正方体有个面.第16题图34三、解答题（共46分）19.（6分）如图，将下列几何体与它的名称连接起来.20.（6分）如图是一个正方体骰子的表面展开图，请根据要求回答问题：（1）如果1点在上面，3点在左面，则几点在前面？（2）如果5点在下面，则几点在上面？21.（6分）如图是一个由若干个小正方体搭成的几何体从上面看得到的图形，其中小正方形内的数字是该位置小正方体的层数，请你画出它从正面看和从左面看得到的图形.22.（6分）如图所示是由四个小立方体构成的立体图形,请你分别画出从它的正面、左面、上面三个方向看所得到的平面图形．左面正面上面第22题图第23题图23.（6分）马小虎准备制作一个封闭的正方体盒子，他先用5个大小一样的正方形制成如图所示的拼接图形（实线部分），经折叠后发现还少一个面，请你在图中的拼接图形上再接一个正方形，使新拼接成的图形经过折叠后能成为一个封闭的正方体盒子．（注：①只需添加一个符合要求的正方形；②添加的正方形用阴影表示）24.（8分）如图是一个正方体的平面展开图，若要使得图中平面展开图折叠成正方体后，相对面上的两个数字之和均为5，求的值．25.（8分）一只蜘蛛在一个正方体的顶点A处，一只蚊子在正方体的顶点B处，如图所示，现在蜘蛛想尽快地捉到这只蚊子，那么它所走的最短路线是怎样的，在图上画出来，这样的最短路线有几条？5。

《第一章丰富的图形世界》单元检测卷（附参考答案）(时间:60分钟满分:100分)一、选择题(每小题3分,共30分)1.下列几何体没有曲面的是( )A.圆锥B.圆柱C.棱柱D.球2.一个几何体的展开图如图,则该几何体的顶点有( )A.12个B.10个C.8个D.6个3.下列说法错误的是( )A.长方体、正方体都是棱柱B.六棱柱有18条棱、6个侧面、12个顶点C.三棱柱的侧面是三角形D.圆柱由两个平面和一个曲面围成4.下列说法:①柱体的两个底面一样大;②圆柱、圆锥的底面都是圆;③棱柱的底面是四边形;④长方体一定是柱体;⑤直棱柱的侧面一定是长方形.其中正确的有( )A.2个B.3个C.4个D.5个5.把如图的长方形绕着给定的直线旋转一周后形成的立体图形可能是( )6.将圆柱沿斜方向切去一截,剩下的一段如图,将它的侧面沿一条母线剪开,则得到的侧面展开图的形状不可能是( )7.毕业前夕,同学们准备了一份礼物送给自己的母校,现用一个正方体盒子进行包装,六个面上分别写上“祝、母、校、更、美、丽”,其中“祝”与“更”,“母”与“美”在相对的面上.则此包装盒的展开图(不考虑文字方向)不可能是( )A BC D8.用平面去截下列几何体,若能截得长方形、三角形、等腰梯形三种形状的截面,则这个几何体是( )9.一个几何体由大小相同的小立方块搭成,从它的上面看如图,其中小正方形中的数字表示在该位置小立方块的个数,则该几何体的从正面看到的图形为( )A BC D10.用相同的小正方体组成的几何体从三个方向看到的形状图如图,这个几何体用到的小正方体的个数是( )A.7个B.9个C.6个D.8个二、填空题(每小题3分,共15分)11.直升机的螺旋桨转起来形成一个圆形的面,这说明了.12.一个棱柱有16个顶点,则此棱柱有个侧面。

13.如图是由四个相同的小立方体组成的几何体分别从正面和左面看到的图形,那么原几何体可能是.(把图中正确的立体图形的序号填在横线上)14.如图,长方形ABCD的长AB=4,宽BC=3,以AB所在直线为轴,将长方形旋转一周后所得几何体从正面看到的图形的面积是.第14题图15.如图,一个长方体长9 cm,宽5 cm,高4 cm.从这个长方体的一个角上挖掉一个棱长为 3 cm的正方体,剩下的几何体的体积是cm3,表面积是cm2.第15题图三、解答题(共55分)16.(10分)用线把实物图与相应的几何图形连接起来.17.(10分)由8个相同的小立方体搭成的几何体如图,请画出它从正面、左面、上面观察得到的图形.18.(10分)如图是一张长方形硬纸片,正好分成15个小正方形,试把它剪成3份,每份由5个小正方形相连,折起来都可以成为一个无盖的正方体纸盒,请在图中用实线画出一种剪切线.19.(12分)把棱长为1 cm的若干个小正方体摆放成如图的几何体,然后在露出的表面上涂上颜色(不含底面).(1)该几何体中有个小正方体;(2)其中有两面被涂色的有个小正方体,没被涂色的有个小正方体;(3)求出涂上颜色部分的总面积.20.(13分)如图是从三个方向看到的一个几何体的形状图.(1)写出这个几何体的名称;(2)画出它的一种表面展开图;(3)若从正面看到的高为8 cm,从上面看到的三角形的三边长都为5 cm,求这个几何体的侧面积.附加题(共30分)21.(15分)如图,图①为一个长方体,AB=AD=16,AE=6,图②为图①的表面展开图,请根据要求回答问题:(1)面“练”的对面是面“”;(2)图①中,M,N为所在棱的中点,试在图②中画出点M,N的位置,并求出图②中△ABN的面积.22.(15分)探究:如图①,有一张长6 cm,宽4 cm的长方形纸板,现要求以其一组对边中点所在直线为轴旋转180°,得到一个圆柱,现可按照两种方案进行操作:方案一:以较长的一组对边中点所在直线为轴旋转,如图②;方案二:以较短的一组对边中点所在直线为轴旋转,如图③.(1)请通过计算说明哪种方法构造的圆柱体积大;(2)如果该长方形的长、宽分别是5 cm和3 cm呢?请通过计算说明哪种方法构造的圆柱体积大;(3)通过以上探究,你发现对于同一个长方形(不包括正方形),以其一组对边中点所在直线为轴旋转180°得到一个圆柱,怎样操作所得到的圆柱体积大(不必说明原因)?参考答案1C 2D 3C 4C 5D 6C 7C 8D 9A 10A11线动成面12、8 13、①④14、24 15、153 202 16、17解:从正面、左面、上面看到的它的形状图如图.18、解:根据题意画图,如图.19、解:(1)由题图,得该几何体中有14个小正方体.(2)由题图,得有两面被涂色的有4个小正方体;没被涂色的有1个小正方体.(3)涂上颜色部分的总面积为1×1×(12+9+8+4)=33(cm2).20、解:(1)三棱柱.(2)它的一种表面展开图如图.(3)3×8×5=120 (cm2),所以这个几何体的侧面积是120 cm2.21、解:(1)面“练”的对面是面“同”.①(2)当点M,N如图①时,因为N是所在棱的中点,所以点N到AB的距离为1×16=8,2×16×8=64.所以△ABN的面积为12②当点M,N如图②时,因为N是所在棱的中点,×16+6+16=30,所以点N到AB的距离为12所以△ABN的面积为1×16×30=240.2综上所述,△ABN的面积是64或240.22、解:(1)方案一构造的圆柱的体积为π×32×4=36π(cm3). 方案二构造的圆柱的体积为π×22×6=24π(cm3).因为36π>24π,所以方案一构造的圆柱的体积大.(2)方案一构造的圆柱的体积为π×(52)2×3=754π(cm 3).方案二构造的圆柱的体积为π×(32)2×5=454π(cm 3).因为754π>454π,所以方案一构造的圆柱的体积大.(3)由(1)(2),得以较长一组对边中点所在直线为轴旋转得到的圆柱的体积大.。

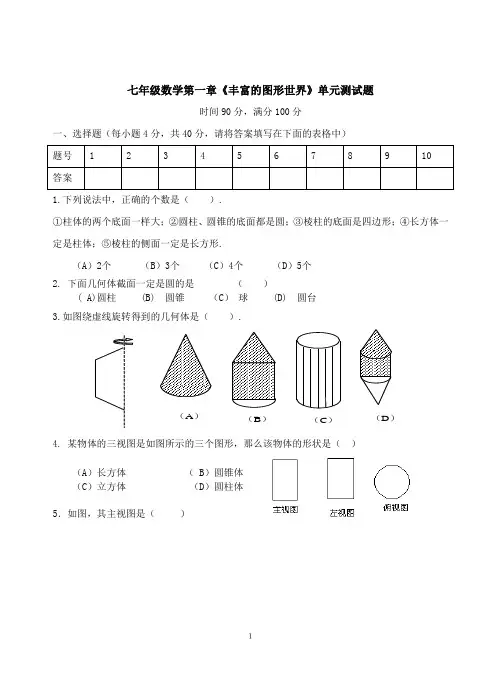

七年级数学第一章《丰富的图形世界》单元测试题时间90分，满分100分题号12345678910答案1. 下列说法中，正确的个数是（）•①柱体的两个底面一样大；②圆柱、圆锥的底面都是圆；③棱柱的底面是四边形；④长方体一定是柱体；⑤棱柱的侧面一定是长方形2. 下面几何体截面一定是圆的是3. 如图绕虚线旋转得到的几何体是（）4. 某物体的三视图是如图所示的三个图形，那么该物体的形状是（6•如图，是一个几何体的主视图、左视图和俯视图，则这个几何体是（）（A）2个（B）3个（C）4个(D) 5 个（A）圆柱（B）圆锥（C）球（D）圆台（A）长方体（C）立方体5•如图，其主视图是（左视国■无法确定(B )(D )（B）圆锥体主视图A BCD构成这个立体图形的小正方体的个数是（ ）•A. 5 B .6 C . 7 D . 89 •下面每个图形都是由 6个全等的正方形组成的，其中是正方体的展开图的是（） 10. 如图，是一个正方体纸盒展开图, 则AB 、C 表示的数依次是（若使相对面上的两数互为相反数,(A ) - 5、七、3 2 (B) -二、5 3 2 (C ) -5、3、二 (D)第10题图主视图 ffi左视图俯视图7. F 列各个平面图形中，属于圆锥的表面展开图的是(A) &如图是由一些相同的小正方体构成的立体图形的三种视图:(B)( ) 按虚线折成正方体后,二、填空题（每小题 3分，共18分）11. _________________________________________ 正方体与长方体的相同点是 ___ ，不同点是 __________________________________________________ 。

12 .点动成 ______ ，线动成 ______ ， ____ 动成体。

比如：（1 ）圆规在纸上划过会留下一个封 闭的痕迹，这种现象说明 __________ 。

第一章《丰富的图形世界》单元检测（本检测题满分：100 分，时间： 90 分钟）一、选择题（每题 3 分，共 30 分）1. 以下说法正确的选项是（）① 教科书是长方形；② 教科书是长方体，也是棱柱；③教科书的封面是长方形 . A．①②B．①③C．②③D．①②③2. 以下平面图形不可以够围成正方体的是（）A B C D3. 将一个正方体沿着某些棱剪开，展成一个平面图形，起码需要剪的棱的条数是（）4.以下四个相关生活、生产中的现象：① 用两个钉子就能够把一根木条固定在墙上；② 植树时，只需定出两棵树的地点，就能确立同一行树所在的直线；③从A地到B地架设电线，老是尽可能沿着线段架设；④ 把曲折的公路改直，就能缩短行程 .此中可用“两点之间，线段最短”来解说的现象有（）A. ①②B. ①③C. ②④D. ③④5. 以下图，从 A 地抵达 B 地，最短的路线是（）第5题图A． A→ C→ E→B B． A→ F→ E→BC．A→ D→ E→B D． A→ C→ G→ E→B6. 以下图形中，不是三棱柱的表面睁开图的是（）7. 以下图的立体图形从上边看到的图形是（）第7题图8.圆柱是由长方形绕着它的一边所在直线旋转一周所获得的，那么左图是以下四个图中的哪一个绕着直线旋转一周获得的（）9.如图是一个立体图形从三个不一样方向看到的形状图，这个立体图形是由一些同样的小正方体构成，这些同样的小正方体的个数是（）10.如图，三个正方体的六个面都按同样规律涂有红、黄、蓝、白、黑、绿六种颜色，那么涂黄色、白色、红色的对面分别是（）A.蓝色、绿色、黑色B.绿色、蓝色、黑色1C.绿色、黑色、蓝色D.蓝色、黑色、绿色 2 3二、填空题（每题 3 分，共24 分）第 11题图11.如图，若要使图中平面睁开图折叠成正方体后，相对面上两个数字之和为 6，则_ ___，A B C D ______.A B C D12.以下表面睁开图对应的立体图形的名称分别是：______、 ______、 ______、 ______.13.将以下图的图形剪去一个小正方形，使余下的部分恰巧能折成一个正方体，应剪去____（填序号） .14.假如一个几何体从三个方向看到的图形之一是三角形，这个几何体可能是（写出3个即可） .15.若几何体从正面看是圆，从左面和上边看都是长方形，则该几何体是.16.如图甲，用一块边长为10 cm 的正方形的厚纸板做了一套七巧板．将七巧板拼成一座桥（如图乙），这座桥的暗影部分的面积是.第16题图17.在桌上摆有一些大小同样的正方体木块，其从正面看和从左面看到的图形以下图，则要摆出这样的图形起码需要块正方体木块，至多需要块正方体木块 .18.（2012 ·江西中考）一个正方体有个面.三、解答题（共46 分）19.（6 分）如图，将以下几何体与它的名称连结起来.20.（6 分）如图是一个正方体骰子的表面睁开图，请依据要求回答以下问题：（1）假如 1 点在上边， 3 点在左面，则几点在前面（2）假如 5 点在下边，则几点在上边21. （ 6 分）如图是一个由若干个小正方体搭成的几何体从上边看获得的图形，此中小正方形内的数字是该地点小正方体的层数，请你画出它从正面看和从左面看获得的图形.22. （6 分）以下图是由四个小立方体构成的立体图形,请你分别画出从它的正面、左面、上边三个方向看所获得的平面图形．上面左面正面第 22题图第 23题图23.（ 6 分）马小虎准备制作一个关闭的正方体盒子，他先用 5 个大小同样的正方形制成如图所示的拼接图形（实线部分），经折叠后发现还少一个面，请你在图中的拼接图形上再接一个正方形，使新拼接成的图形经过折叠后能成为一个关闭的正方体盒子．（注：① 只需增添一个切合要求的正方形；② 增添的正方形用暗影表示）24.（ 8 分）如图是一个正方体的平面睁开图，若要使得图中平面睁开图折叠成正方体后，相对面上的两个数字之和均为5，求的值．25.（ 8 分）一只蜘蛛在一个正方体的极点 A 处，一只蚊子在正方体的极点 B 处，以下图，此刻蜘蛛想赶快地捉到这只蚊子，那么它所走的最短路线是如何的，在图上画出来，这样的最短路线有几条第一章《丰富的图形世界》单元检测参照答案分析：教科书是立体图形，因此①不对，②③都是正确的，应选 C.分析：利用空间想象能力或许自己着手实践一下，可知答案选 B.分析：假如把一个正方体剪睁开平的图形画出来，发现最多有 5 条棱没剪（没剪的棱为两个正方形的公共边），正方体总合12 条棱，∴ 12－ 5=7（条）即为起码需要剪的棱．分析：①②是“两点确立一条直线”的表现，③④能够用“两点之间，线段最短”来解说应选 D.分析：考察了“两点之间，线段最短”.分析： A、 B、C 中间三个长方形能围成三棱柱的侧面，上、下两个三角形围成三棱柱的上、下两底面，故均能围成三棱柱，均是三棱柱的表面睁开图． D 围成三棱柱时，两个三角形重合为同一底面，而另一底面没有，故 D 不可以围成三棱柱．分析：从上边看到的图形为 C.分析：依据选项中图形的特色剖析可知：.A能够经过旋转获得两个圆柱，故本选项正确；B能够经过旋转获得一个圆柱，一个圆筒，故本选项错误；C能够经过旋转获得一个圆柱，两个圆筒，故本选项错误；D能够经过旋转获得三个圆柱，故本选项错误．分析：如图，由从上边看获得的图形，我们可知该立体图形共由五摞小正方体构成，由从正面看到的图形我们可知，第 1 摞只有一个小正方体，由从左面看到的图形我们可知，第 3 摞和第 5 摞也只有一个小正方体，只有第有两个小正方体.故这些同样的小正方体共有7 个 .分析：剖析可知黄色的对面是绿色，白色的对面是蓝色，红色的对面是黑色.3分析：自己着手折一下，可知与1相对，与3相对，因此2、 4 两摞因此12.圆柱13.1 或2圆锥或 6四棱锥三棱柱分析：此题主要考察常有几何体的睁开与折叠分析：依占有“田”字格的睁开图都不是正方体的表面睁开图可知，应剪去.1 或2 或 6，答案不独一．14.圆锥，三棱柱，三棱锥等分析：此题主要考察从不一样方向察看实物所获得的几何图形.15.圆柱分析：几何体从正面看是圆，从左面和上边看都是长方形，切合这个条件的几何体只有圆柱．分析：暗影部分的面积等于整个正方形面积的一半，正方形的面积为100，因此暗影部分的面积为5016分析：易得第一层最罕有 4 块正方体，最多有12 块正方体；第二层最罕有 2 块正方体，最多有 4 块正方体，故总合起码需要 6 块正方体，至多需要16 块正方体．18. 6分析：正方体有上、下、左、右、前、后 6 个面，均为正方形.19.剖析：正确划分各个几何体的特色.解：20.解：（ 1）假如 1 点在上边， 3 点在左面，那么 2 点在前面 .（ 2）假如 5 点在下边，那么 2 点在上边 .21.剖析：由已知图形能够看出该几何体有三行、四列，以及每行（每列）的最高层数 .因此从正面看到的图形中共四列，（自左到右数）第一列最高一层，第二列最高两层，第三列最高三层，第四列最高一层，进而确立从正面看到的图形的形状.再从左面看到的图形中共三行，（自左到右数）第一行最高三层，第二行最高两层，第三行最高一层，进而确立从左面看到的图形的形状.解：从正面看和从左面看到的图形以下图：第 23 题答图22.解：以下图 .23.解：答案不独一，如图．24.解：因为正方体的平面睁开图共有六个面，此中面“”与面“3相”对，面“ ”与面“－2”相对，面“”与面“10相”对，则，，，解得，，．故．25.剖析：欲求从 A 点到 B 点的最短路线，在立体图形中难以解决，能够考虑把正方体睁开成平面图形来考虑.如右图所示，我们都有这样的实质经验，在两点之间，走直线行程最短，因此沿着从 A 到 B 的虚线走行程最短.而后再把睁开图折叠起来 .解：所走的最短路线是正方体平面睁开图中从 A 点到 B 点的连线，在正方体上，像这样的最短路线一共有六条，以以下图所示.。

2020-2020学年度北师大版数学七年级上册第1章《丰富的图形世界》单元测试卷考试范围：第1章；考试时间：100分钟；满分：120分学校:___________姓名：___________班级：___________考号：___________题号一二三总分得分第Ⅰ卷（选择题）评卷人得分一．选择题（共10小题，30分）1．下列图形中，属于圆锥的是（）A．B． C．D．2．将下面平面图形绕直线l旋转一周，可得到如图所示立体图形的是（）A．B．C．D．3．设棱长都为a的六个正方体摆放成如图所示的形状，则摆放成这种形状的表面积是（）A．36a2B．30a2 C．26a2 D．25a24．如图所示的图形，是下面哪个正方体的展开图（）A．B．C．D．5．如图表示一个正方体的平面展开图，把它折成一个正方体时，与顶点K重合的点是（）A．点F、点N B．点F、点B C．点F、点M D．点F、点A6．一个正方体的每一个面都有一个汉字，其平面展开图如图所示，那么在该正方体中和“好”字相对的字是（）A．共B．创C．美D．园7．用一个平面去截正方体（如图），下列关于截面（截出的面）的形状的结论：①可能是锐角三角形；②可能是直角三角形；③可能是钝角三角形；④可能是平行四边形．其中所有正确结论的序号是（）A．①②B．①④C．①②④D．①②③④8．如图所示，用一个平面分别去截下列水平放置的几何体，所截得的截面不可能是三角形的是（）A．B．C．D．9．下面四个几何体中，主视图与俯视图相同的几何体共有（）A．1个 B．2个 C．3个 D．4个10．如图，是由几个大小相同的小立方块所搭几何体的俯视图，其中小正方形中的数字表示在该位置的小立方块的个数，则这个几何体的主视图是（）A．B．C．D．第Ⅱ卷（非选择题）评卷人得分二．填空题（共10小题，20分）11．雨点从高空落下形成的轨迹说明了点动成线，那么一枚硬币在光滑的桌面上快速旋转形成一个球，这说明了．12．一个圆柱的底面直径为6cm，高为10cm，则这个圆柱的侧面积是cm2（结果保留π）．13．一个棱柱共有15条棱，那么它是棱柱，有个面．14．如图是一个长方体的表面展开图，其中四边形ABCD是正方形，根据图中标注的数据可求得原长方体的体积是．15．如图，纸上有10个小正方形（其中5个有阴影，5个无阴影），从图中5个无阴影的小正方形中选出一个，与5个有阴影的小正方形折出一个正方体的包装盒，不同的选法有种．16．按照如图的平面展开图折叠成正方体后，相对面上的两个数都互为相反数，那么（a+b）c=．17．下列图形中：①等腰三角形；②矩形；③正五边形；④六边形，只有三个是可以通过切正方体（如图）而得到的切口平面图形，这三个图形的序号是．18．一矩形纸片绕其一边旋转180度后，所得的几何体的主视图和俯视图分别为．19．如图，由四个小正方体组成的几何体中，若每个小正方体的棱长都是1，则该几何体俯视图的面积是．20．已知某几何体的三视图如图所示，其中俯视图为正六边形，则该几何体的所有侧面积之和为．评卷人得分三．解答题（共7小题，70分）21．如图是一个长为4cm，宽为3cm的长方形纸片，该长方形纸片分别绕长、宽所在直线旋转一周（如图1、图2），会得到两个几何体，请你通过计算说明哪种方式得到的几何体的体积大（结果保留π）22．如图，在无阴影的方格中选出两个画出阴影，使它们与图中4个有阴影的正方形一起可以构成一个正方体的表面展开图．（在图1和图2中任选一个进行解答，只填出一种答案即可）23．一个正方体的表面展开图如图所示，已知这个正方体的每一个面上都有一个数字，且各相对面上所填的数字互为倒数，请写出x、y、z的值．24．如图①，从大正方体上截去一个小正方体之后，可以得到图②的几何体．（1）设原大正方体的表面积为S，图②中几何体的表面积为S1，那么S1与S的大小关系是A．S1＞S B．S1=S C．S1＜S D．无法确定（2）小明说：“设图①中大正方体各棱的长度之和为l，图②中几何体各棱的长度之和为l1，那么l1比l正好多出大正方体3条棱的长度．”你认为这句话对吗？为什么？（3）如果截去的小正方体的棱长为大正方体棱长的一半，那么图③是图②中几何体的表面展开图吗？如有错误，请予修正．25．如图是某几何体的三视图，其中主视图、左视图都是腰为13cm，底为10cm 的等腰三角形，求这个几何体的体积．26．分别画出图中几何体的主视图、左视图、俯视图．27．如图是某几何体的三视图（1）说出这个几何体的名称；（2）若主视图的宽为4cm，长为15cm，左视图的宽为6cm，俯视图中直角三角形的斜边为10cm，求这个几何体中所有棱长的和是多少？它的表面积是多少？参考答案与试题解析一．选择题（共10小题）1．【分析】根据圆锥、圆柱、圆台、棱柱的特点分别进行分析即可．【解答】解：A、此图属于圆锥，故此选项正确；B、此图属于圆柱，故此选项错误；C、此图属于圆台，故此选项错误；D、此图属于棱柱，故此选项错误，故选：A．2．【分析】根据面动成体，所得图形是两个圆锥体的复合体确定答案即可．【解答】解：由图可知，只有B选项图形绕直线l旋转一周得到如图所示立体图形．故选：B．3．【分析】解此类题应利用视图的原理从不同角度去观察分析以进行解答．【解答】解：从上面看到的面积是5个正方形的面积，下面共有5个正方形的面积，前后左右共看到4×4=16个正方形的面积，所以表面积是26a2故选：C．4．【分析】根据正方体的平面展开图的特点，相对的两个面中间一定隔着一个小正方形，且没有公共的顶点，结合展开图解答即可．【解答】解：根据正方体展开图的特点可得：两个三角形相邻．故选：D．5．【分析】当把这个平面图形折成正方体时，左面五个正方形折成一个无盖的正方体，此时，G与M重合、F与K重合、L与C重合、N与J重合，右面一个正方形折成正方体的盖，此时B与F、K的重合点重合，A与G、M的重合点重合．【解答】解：当把这个平面图形折成正方体时，与顶点K重合的点是F、B．故选：B．6．【分析】利用正方体及其表面展开图的特点解题．方法比较灵活可让“好”字面不动，分别把各个面围绕该面折成正方体，这需要空间想象能力，如果想象不出就动手操作，或者拿手边的正方体展成该形状观察．【解答】解：这是一个正方体的平面展开图，共有六个面，其中面“好”与面“园”相对．故选：D．7．【分析】正方体有六个面，用平面去截正方体时最多与六个面相交得六边形，最少与三个面相交得三角形．因此截面的形状可能是：三角形、四边形、五边形、六边形．【解答】解：用平面去截正方体，得的截面可能为三角形、四边形、五边形、六边形，而三角形只能是锐角三角形，不能是直角三角形和钝角三角形．故选：B．8．【分析】根据球的主视图只有圆，即可得出答案．【解答】解：∵球的主视图只有圆，∴如果截面是三角形，那么这个几何体不可能是球．故选：B．9．【分析】根据主视图、俯视图是分别从物体正面和上面看，所得到的图形进行分析．【解答】解：①正方体的主视图与俯视图都是正方形；②圆锥主视图是三角形，俯视图是圆；③球的主视图与俯视图都是圆；④圆柱主视图是矩形，俯视图是圆；故选：B．10．【分析】由俯视图知该几何体共2列，其中第1列前一排1个正方形、后1排2个正方形，第2列只有前排2个正方形，据此可得．【解答】解：由俯视图知该几何体共2列，其中第1列前一排1个正方形、后1排2个正方形，第2列只有前排2个正方形，所以其主视图为：故选：C．二．填空题（共10小题）11．【分析】根据点动成线，线动成面，面动成体进行解答．【解答】解：一枚硬币在光滑的桌面上快速旋转形成一个球，这说明了面动成体，故答案为：面动成体．12．【分析】直接利用圆柱体侧面积公式求出即可．【解答】解：∵一个圆柱的底面直径为6cm，高为10cm，∴这个圆柱的侧面积是：πd×10=60π（cm2）．故答案为：60π．13．【分析】根据棱柱的概念和定义，可知有15条棱的棱柱是五棱柱．【解答】解：一个棱柱共有15条棱，那么它是五棱柱，有7个面，故答案为：五；7．14．【分析】利用正方形的性质以及图形中标注的长度得出AB=AE=4cm，进而得出长方体的长、宽、高，进而得出答案．【解答】解：∵四边形ABCD是正方形，∴AB=AE=4cm，∴立方体的高为：6﹣4=2（cm），∴EF=4﹣2=2（cm），∴原长方体的体积是：2×4×2=16（cm3）．故答案为：16cm3．15．【分析】利用正方体的展开图即可解决问题，共2种．【解答】解：如图所示，不同的选法有2处，故答案为：2．16．【分析】利用正方体及其表面展开图的特点，分别求得a，b，c的值，然后代入求解．【解答】解：这是一个正方体的平面展开图，共有六个面，其中面“a”与面“﹣1”相对，面“c”与面“2”相对，“﹣3”与面“b”相对，∵相对面上的两个数都互为相反数，∴a=1，b=3，c=﹣2，则（a+b）c=（1+3）﹣2=．故答案为：．17．【分析】根据正方体的特性即截面图的定义即可解．【解答】解：正方体利用斜截面可以截得等腰三角形和正六边形，当截面与经过相对棱的面成45°时就可得到．当截面与棱平行时，得到的切口就是矩形．故答案为：①②④．18．【分析】应先得到旋转后得到的几何体，找到从正面和上面看所得到的图形即可．【解答】解：一矩形硬纸板绕其竖直的一边旋转180°，得到的几何体是半圆柱，它的主视图和俯视图分别为矩形，半圆．故答案为：矩形，半圆19．【分析】根据从上面看得到的图形是俯视图，可得俯视图，根据矩形的面积公式，可得答案．【解答】解：从上面看三个正方形组成的矩形，矩形的面积为1×3=3．故答案为：3．20．【分析】观察该几何体的三视图发现该几何体为正六棱柱，然后根据提供的尺寸求得其侧面积即可．【解答】解：由三视图知该几何体是底面边长为2、高为4的正六棱柱，∴其侧面积之和为2×4×6=48，故答案为：48．三．解答题（共7小题）21．【分析】绕长旋转得到的圆柱的底面半径为4cm，高为6cm，从而计算体积即可；绕宽旋转得到的圆柱底面半径为6cm，高为4cm，从而计算体积即可．【解答】解：如图1，绕长边旋转得到的圆柱的底面半径为3cm，高为4cm，体积=π×32×4=36πcm3；如图2，绕短边旋转得到的圆柱底面半径为4cm，高为3cm，体积=π×42×3=48πcm3．22．【分析】和一个正方体的平面展开图相比较，可得出一个正方体11种平面展开图．【解答】解：只写出一种答案即可．（4分）图1：图2：23．【分析】正方体的表面展开图，相对的面之间一定相隔一个正方形，根据这一特点确定出相对面，再根据相对面上的两个数字互为倒数解答．【解答】解：正方体的表面展开图，相对的面之间一定相隔一个正方形，“x”与“2”是相对面，“y”与“3”是相对面，“z”与“1”是相对面，∵各相对面上所填的数字互为倒数，∴x=﹣2，y=﹣3，z=﹣1．24．【分析】（1）根据平移的性质可得出S1与S的大小关系；（2）利用立方体的性质得出得出棱长之间的关系；（3）利用立方体的侧面展开图的性质得出即可．【解答】解：（1）设原大正方体的表面积为S，图②中几何体的表面积为S1，那么S1与S的大小关系是相等；故选：B；（2）设大正方体棱长为1，小正方体棱长为x，那么l1﹣l=6x．只有当x=时，才有6x=3，所以小明的话是不对的；（3）如图所示：．25．【分析】由几何体的主视图和左视图都是等腰三角形，俯视图是圆，可以判断这个几何体是圆锥，求出圆锥的高，然后根据圆锥的体积公式求解即可．【解答】解：由三视图可知此几何体是圆锥，依题意知母线长l=13，底面半径r=5，所以底面上的高h=，∴圆锥的体积=πr2•h==100π．26．【分析】从正面看从左往右4列正方形的个数依次为1，3，1，1；从左面看从左往右3列正方形的个数依次为3，1，1；从上面看从左往右4列正方形的个数依次为1，3，1，1．【解答】解：27．【分析】（1）从三视图的主视图看这是一个矩形，而左视图是一个扁平的矩形，俯视图为一个三角形，故可知道这是一个三棱柱；（2）根据直三棱柱的棱长的和以及表面积公式计算即可．【解答】解：（1）这个几何体为三棱柱．（2）这个几何体的所有棱长之和为：（6+4+10）×2+15×3=85（cm）；它的表面积为：2××6×4+（6+4+10）×15=324（cm2）．。

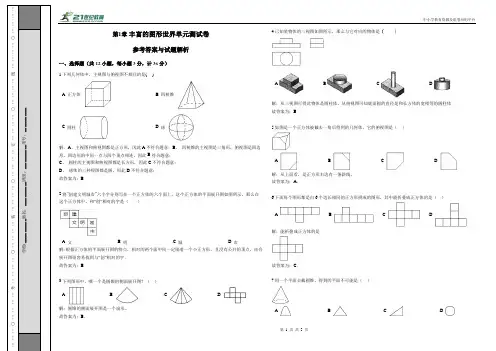

中小学教育资源及组卷应用平台○…………外…………○…………装…………○…………订…………○…………线…………○…………学校:___________姓名：___________班级：___________考号：___________第1章 丰富的图形世界单元测试卷参考答案与试题解析一、选择题（共12小题，每小题3分，计36分）1.下列几何体中，主视图与俯视图不相同的是( )A. 正方体B. 四棱锥C. 圆柱D. 球解：A 、主视图和俯视图都是正方形，因此A 不符合题意；B 、 四棱锥的主视图是三角形，俯视图是四边形，四边形的中间一点与四个顶点相连，因此B 符合题意； C 、 圆柱的主视图和俯视图都是长方形，因此C 不符合题意； D 、 球体的三种视图都是圆，因此D 不符合题意； 故答案为：B2.将“创建文明城市”六个字分别写在一个正方体的六个面上，这个正方体的平面展开图如图所示，那么在这个正方体中，和“创“相对的字是（ ）A. 文B. 明C. 城D. 市解：根据正方体的平面展开图的特点，相对的两个面中间一定隔着一个小正方形，且没有公共的顶点，结合展开图很容易找到与“创”相对的字． 故答案为：B3.下列图形中，哪一个是圆锥的侧面展开图？（ ） A.B.C.D.解：圆锥的侧面展开图是一个扇形。

故答案为：B ．4.已知某物体的三视图如图所示，那么与它对应的物体是A.B. C. D.解：从三视图可得此物体是圆柱体，从俯视图可知底面圆的直径是和长方体的宽相等的圆柱体.故答案为：B.5.如图是一个正方体被截去一角后得到的几何体，它的俯视图是（ ）A.B.C.D.解：从上面看，是正方形右边有一条斜线， 故答案为：A ．6.下面每个图形都是由6个边长相同的正方形拼成的图形，其中能折叠成正方体的是（ ）A.B. C. D.解：能折叠成正方体的是故答案为：C ．7.用一个平面去截圆锥，得到的平面不可能是（ ）A. B. C. D.…○…………外…………○…………装…………○…………订…………○…………线…………○…………※※请※※不※※要※※在※※装※※订※※线※※内※※答※※题※※…○…………内…………○…………装…………○…………订…………○…………线…………○…………解： A.截面同时穿过圆锥的曲面和底面（不过顶点）时，截面为抛物线形，故A 正确，不符合题意； B.当截面为轴截面时，截面为等腰三角形，故B 不符合题意；C.用一个平面去截圆锥，得到的平面不可能是直角三角形，故C 符合题意；D.当截面穿过圆锥的曲面时，截面为圆形或椭圆形，故D 不符合题意． 故答案为：C ．8.如图的长方体是由A ，B ，C ，D 四个选项中所示的四个几何体拼接而成的，而且这四个几何体都是由4个同样大小的小正方体组成的，那么长方体中，第四部分所对应的几何体应是（ ）A.B.C.D.解：由长方体和第一、二、三部分所对应的几何体可知，第四部分所对应的几何体一排有一个正方体，一排有三个正方体，前面一个正方体在后面三个正方体的中间．故答案为：A ．9.下列几何体：①球；②长方体；③圆柱；④圆锥；⑤正方体，用一个平面去截上面的几何体，其中能截出圆的几何体有（ ）A. 4个B. 3个C. 2个D. 1个 解：长方体、正方体不可能截出圆， 球、圆柱、圆锥都可截出圆， 故答案为：B ．10.一个四棱柱被一刀切去一部分，剩下的部分可能是（ ）A.四棱柱B.三棱柱C.五棱柱D.以上都有可能 解：三棱柱、四棱柱、五棱柱都有可能．故答案为：D ．11.将下列各选项中的平面图形绕轴旋转一周，可得到如图所示的立体图形的是（ ）A. B. C. D.解：A 、上面小下面大，侧面是曲面，故A 符合题意；B 、上面大下面小，侧面是曲面，故B 不符合题意；C 、是一个圆台，故C 不符合题意；D 、下、上面一样大、侧面是曲面，故D 不符合题意； 故答案为：A ．12. 一个几何体的三视图如图所示，则该几何体的表面积是（ ）A.24+2πB.16+4πC.16+8πD.16+12π 解：该几何体的表面积为2× •π•22+4×4+×2π•2×4=12π+16，故答案为：D ．二．填空题（共4小题，每小题3分，计12分）13.如图是一个正方体，用一个平面去截这个正方体，截面形状不可能是选项中的________（填序号）解：正方形的截面图不可能出现圆，它不含有圆的因数. 故答案为：4中小学教育资源及组卷应用平台○…………外…………○…………装…………○…………订…………○…………线…………○…………学校:___________姓名：___________班级：___________考号：___________14.如图是一个正方体纸盒的展开图，正方体的各面标有数字1，2，3，﹣3，A ，B ，相对面上是两个数互为相反数，则A=________．解：“1”与“B”是相对面， “2”与“A”是相对面， “3”与“﹣3”是相对面，∵相对面上是两个数互为相反数， ∴A=﹣2． 故答案为：﹣2．15.从棱长为2的正方体毛坯的一角，挖去一个棱长为1的小正方体，得到一个如图所示的零件，则这个零件的表面积为________．解：表面积是2×2×6=24． 故答案为：24．16.一个由16个完全相同的小立方块搭成的几何体，其最下面一层摆放了9个小立方块，它的主视图和左视图如图所示，那么这个几何体的搭法共有________种．解：这个几何体的搭法共有4种：如下图所示：故答案为：4．三．解答题（共8小题，满分52分）17.（6分）观察下列多面体，并把下表补充完整.名称三棱柱四棱柱五棱柱六棱柱图形顶点数 6 10 12 棱数 9 12 面数58观察上表中的结果，你能发现 、 、 之间有什么关系吗？请写出关系式. 解：填表如下：根据上表中的规律判断，若一个棱柱的底面多边形的边数为n ，则它有n 个侧面，共有n+2个面，共有2n 个顶点，共有3n 条棱；故a ，b ，c 之间的关系：a+c-b=2．18.（6分）已知一个几何体的三视图如图所示，则该几何体的体积为多少？名称三棱柱四棱柱五棱柱六棱柱图形顶点数a6 8 10 12 棱数b 9 12 15 18 面数c5678…○…………外…………○…………装…………○…………订…………○…………线…………○…………※※请※※不※※要※※在※※装※※订※※线※※内※※答※※题※※…○…………内…………○…………装…………○…………订…………○…………线…………○…………解：由三视图可其看成为两个长方体上、下叠放而成。
