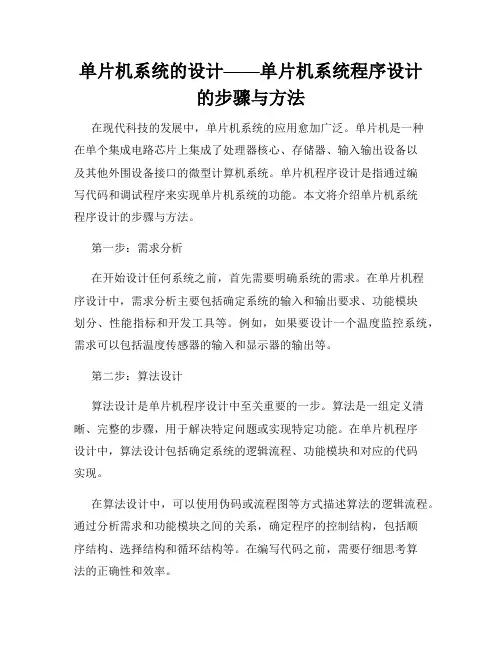

单片机程序设计流程

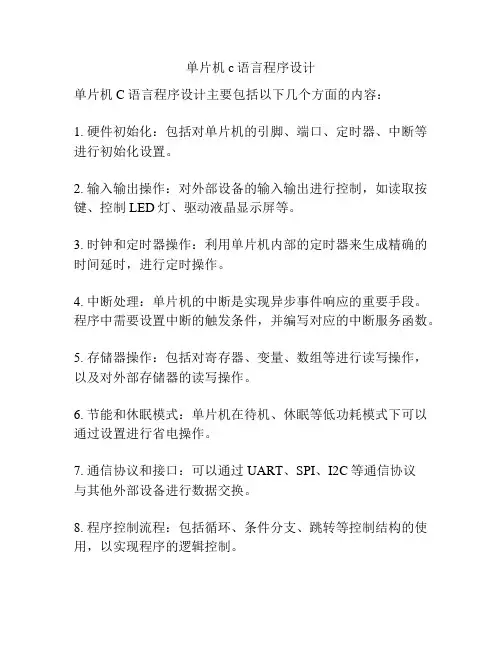

单片机c语言程序设计
单片机C语言程序设计主要包括以下几个方面的内容：
1. 硬件初始化：包括对单片机的引脚、端口、定时器、中断等进行初始化设置。

2. 输入输出操作：对外部设备的输入输出进行控制，如读取按键、控制LED灯、驱动液晶显示屏等。

3. 时钟和定时器操作：利用单片机内部的定时器来生成精确的时间延时，进行定时操作。

4. 中断处理：单片机的中断是实现异步事件响应的重要手段。

程序中需要设置中断的触发条件，并编写对应的中断服务函数。

5. 存储器操作：包括对寄存器、变量、数组等进行读写操作，以及对外部存储器的读写操作。

6. 节能和休眠模式：单片机在待机、休眠等低功耗模式下可以通过设置进行省电操作。

7. 通信协议和接口：可以通过UART、SPI、I2C等通信协议
与其他外部设备进行数据交换。

8. 程序控制流程：包括循环、条件分支、跳转等控制结构的使用，以实现程序的逻辑控制。

以上只是单片机C语言程序设计的一些常见内容，具体的程序设计还需要根据实际需求进行设计。

可以根据单片机的型号和数据手册，选择合适的编译器和开发工具，参考相关资料和示例代码进行学习和实践。

单片机上机实验报告【实验一】端口实验，掌握通过端口编程实现数据输出和输入的方法，并观察结果。

实验内容：1）输出实验：假定4个端口全部连接发光二极管，编程实现所有发光二极管同时亮，延迟一定时间（自定）后，又同时灭，如此循环。

2）输入：从P0口输入某个数据到累加器A，打开观察窗口观察数据是否进入累加器A。

实现方式：通过peripherals实现端口数据观察实验。

程序流程图：将P0到P3端口先赋值为0，调用延迟后,再赋1，然后循环执行。

源代码：ORG 0000H ；程序入口地址LJMP MAIN ；跳转到主程序ORG 0300H ；主程序地址MAIN:MOV P0,#00H；MOV P1 ,#00H；MOV P2 ,#00H；MOV P3 ,#00H ；P0~P3均赋值为0ACALL DEL；调用延迟MOV P0 ,#0FFH；MOV P1 ,#0FFH；MOV P2 ,#0FFH；MOV P3 ,#0FFH；P0~P3均设为1MOV A,P0；将P0口值赋给累加器ACALL DEL；AJMP MAIN；跳转到主程序入口ORG 0200H；延迟程序入口地址DEL:MOV R5,#04H；寄存器实现延迟，F3:MOV R6,#0FFH；若主频为12MHZ则F2:MOV R7,#0FFH；延时为256*256*4F1:DJNZ R7,F1；0.26S，人眼可分辨DJNZ R6,F2；DJNZ R5,F3；RET；从延迟程序返回END；结束3.假设P0口外接一个数码管（共阴），如图，请在数码管上轮流显示数字0~9（采用软件延时）。

程序流程图:将数码管的真值编码0~9依次赋给P0并调用延迟，然后循环运行程序即可。

源代码：ORG 0000H; 程序入口SJMP MAIN; 跳转到主程序ORG 0300H; 主程序入口地址MAIN:MOV P0,#0FCH; 将数码管0的编码赋给P0口ACALL DELAY; 调用延迟，使数码管亮0持续0.33SMOV P0,#60H; show 1ACALL DELAY;MOV P0,#0DAH; show 2ACALL DELAY;MOV P0,#0F2H; show 3ACALL DELAY;MOV P0,#66H; show 4ACALL DELAY;MOV P0,#0B6H; show 5ACALL DELAY;MOVP0,#0BEH; show 6ACALL DELAY;MOV P0,#0E0H; show 7ACALL DELAY;MOV P0,#0FEH; show 8ACALL DELAY;MOV P0,#0F6H; show 9ACALL DELAY;AJMP LOOP; 跳转到主程序入口ORG 0200H; 延迟程序入口DEL:MOV R5,#05H; 采用软件延迟，若主频为12MHz，则DEL1:MOV R6,#0FFH; 定时时间为256*256*5*1uS=0.33S，DEL2:MOV R7,#0FFH; 人眼可分辨。

简述单片机系统的开发流程单片机系统是指由单片机芯片、外围电路和软件程序组成的一种嵌入式系统。

单片机系统的开发流程包括硬件设计、软件开发和系统调试等多个阶段。

1. 硬件设计阶段硬件设计是单片机系统开发的第一步，主要包括电路设计和PCB设计两个部分。

(1) 电路设计：根据系统需求，选择合适的单片机芯片和外围器件，设计电路原理图。

在电路设计过程中，需要考虑功耗、时钟频率、IO口数量、通信接口等因素，并根据需求进行电源供应、时钟电路、外设接口电路等设计。

(2) PCB设计：根据电路原理图，进行PCB的布线设计。

通过布线设计，将电路原理图中的元器件进行合理的布局和连接，以满足信号传输、电源供应等要求。

在PCB设计过程中，需要注意信号完整性、电源稳定性、阻抗匹配等问题。

2. 软件开发阶段软件开发是单片机系统开发的核心部分，主要包括编写程序和调试两个环节。

(1) 编写程序：根据系统需求和硬件设计，选择合适的开发工具和编程语言，编写单片机的软件程序。

在编写程序过程中，需要了解单片机的指令集、寄存器配置、中断处理等相关知识，并根据需求实现系统的各项功能。

(2) 调试：将编写好的软件程序下载到单片机芯片中，通过调试工具进行调试。

调试过程中，可以通过单步执行、断点调试等方式，逐步检查程序的运行情况，发现并解决程序中的错误和问题。

调试完成后，可以对系统的功能进行验证和优化。

3. 系统调试阶段系统调试是单片机系统开发的最后一步，主要包括硬件调试和软件调试两个环节。

(1) 硬件调试：通过仪器设备和测试工具，对硬件电路进行测试和验证。

主要包括电源稳定性、信号传输、外设功能等方面的测试。

在硬件调试过程中，可以使用示波器、逻辑分析仪等工具对信号进行观测和分析，发现并解决硬件电路中的问题。

(2) 软件调试：在硬件调试完成后，对软件程序进行全面的功能测试。

通过输入不同的参数和数据，验证系统的各项功能是否正常运行。

在软件调试过程中，可以使用调试工具和仿真器对程序进行调试和测试，以确保系统的稳定性和可靠性。

设计题1：按下SW1电机全速运行，电机输出端P2.6输出高峰按下SW2电机半速运行，电机输出端P2.6输出低峰设计题2；四路抢答器说明：按下复位键后没有显示，开始抢答，根据P3口的输入值，显示对应的数字设计题3：双路报警器说明：正常时SW1为断开状态，SW2为闭合状态。

当小偷翻窗入室，会导致SW1闭合或SW2断开时，同时启动声光报警：直流蜂鸣器（BUZZER）通电发声，LED1与LED2交替闪亮，交替时间为0.5秒设计题4：三人表决器说明：程序检测按键，三个按键中如果有一个主裁判和任意一个副裁判按下说明有效设计题5：设计题:5：单双八拍说明：A→AB →B →BC→C →CD→D →DA设计题6：小便池自动抽水说明：当人靠近小便池时，出水2秒，人离开后，出水5秒（请考虑时间的精度问题）。

本题仅要求用一只普通开关SW1来代替人体红外感应开关，有人靠近时SW1接通，人离开时，SW1断开。

设计题7：小便池自动抽水说明：通过三档旋转开关设定高、中、低三档水位，水位设定好后单片机能按设定水位控制电磁阀注水，达到设定水位后停止注水。

设计题8：自动计数说明：当自动检测开关SW1检测到有工件通过时，马上闭合，然后断开，利用这一特点实现自动流水线货物（SW1接通次数）计数（00--99）。

设计题9：水塔水位说明：当水位低于B时，开启水泵电机进行抽水，水池水位慢慢升高，达到预设水位C时，水泵电机停止；放水时，水池水位低于B时，水泵电机又开始启动并抽水（排除机械故障），如此循环。

当系统处于进水状态时，要求指示灯D1点亮。

设计题10：自动风扇的电气控制说明：通过对光照的感应，实现对风扇（FA）的启停，当外界没有光照时，相当于是夜间工作方式，风扇停止工作，当有光照时相当于是白天，风扇启动，以达到节能的目的设计题11：计数指示灯说明：每按一次按键SW1，发光二极管向右移动增加一个亮灯，3个全亮后，再按按键，发光二极管全灭，之后再从最左一个开始点亮。

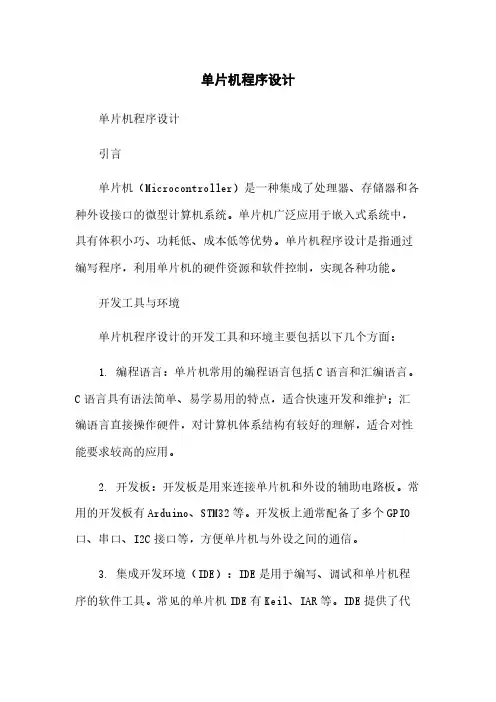

单片机程序设计单片机程序设计引言单片机（Microcontroller）是一种集成了处理器、存储器和各种外设接口的微型计算机系统。

单片机广泛应用于嵌入式系统中，具有体积小巧、功耗低、成本低等优势。

单片机程序设计是指通过编写程序，利用单片机的硬件资源和软件控制，实现各种功能。

开发工具与环境单片机程序设计的开发工具和环境主要包括以下几个方面：1. 编程语言：单片机常用的编程语言包括C语言和汇编语言。

C语言具有语法简单、易学易用的特点，适合快速开发和维护；汇编语言直接操作硬件，对计算机体系结构有较好的理解，适合对性能要求较高的应用。

2. 开发板：开发板是用来连接单片机和外设的辅助电路板。

常用的开发板有Arduino、STM32等。

开发板上通常配备了多个GPIO 口、串口、I2C接口等，方便单片机与外设之间的通信。

3. 集成开发环境（IDE）：IDE是用于编写、调试和单片机程序的软件工具。

常见的单片机IDE有Keil、IAR等。

IDE提供了代码编辑、编译、调试等多种功能，方便开发人员进行单片机程序设计。

单片机程序设计流程单片机程序设计的一般流程如下：1. 确定需求：要明确要实现的功能需求，包括输入、输出和处理逻辑等。

2. 编写代码：根据需求，使用C语言或汇编语言编写程序代码。

代码应包括初始化配置（如引脚初始化、外设配置等）以及主要功能实现。

3. 编译：使用IDE中提供的编译器对代码进行编译，可执行的机器码。

4. 调试：将编译后的代码到单片机开发板中，通过串口或仿真器与开发板建立通信，进行程序调试。

调试过程中，可以通过设置断点、观察变量值等方式，逐步验证程序的正确性。

5. 与优化：在实际硬件环境中程序的功能是否正常，并进行性能优化。

根据结果，对程序进行进一步的修改和调整。

6. 部署与上线：当程序经过验证和后，可将其部署到目标硬件上线，供实际使用。

常用单片机功能及应用单片机的功能非常丰富，常用的功能包括但不限于：输入输出（I/O）控制：包括数字输入输出、模拟输入输出等。

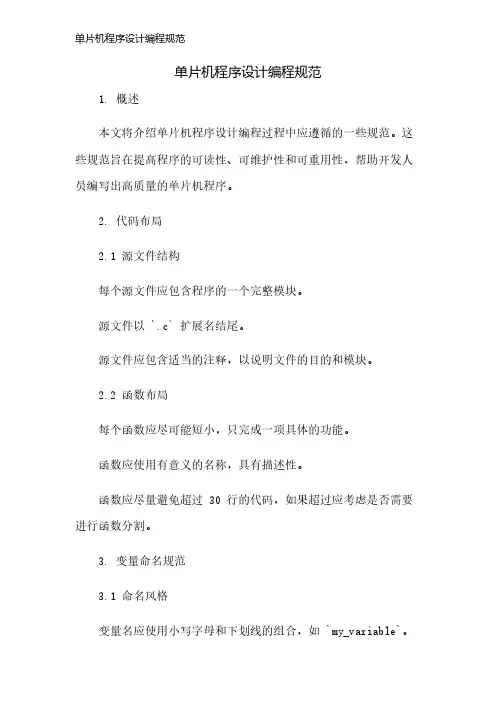

单片机程序设计编程规范1. 概述本文将介绍单片机程序设计编程过程中应遵循的一些规范。

这些规范旨在提高程序的可读性、可维护性和可重用性，帮助开发人员编写出高质量的单片机程序。

2. 代码布局2.1 源文件结构每个源文件应包含程序的一个完整模块。

源文件以 `.c` 扩展名结尾。

源文件应包含适当的注释，以说明文件的目的和模块。

2.2 函数布局每个函数应尽可能短小，只完成一项具体的功能。

函数应使用有意义的名称，具有描述性。

函数应尽量避免超过 30 行的代码，如果超过应考虑是否需要进行函数分割。

3. 变量命名规范3.1 命名风格变量名应使用小写字母和下划线的组合，如 `my_variable`。

常量应使用全大写字母和下划线的组合，如 `MY_CONSTANT`。

3.2 变量名长度变量名应该具有描述性，尽量避免使用过于简单或过于复杂的变量名。

变量名长度应控制在 20 个字符以内，以保证可读性。

4. 注释规范4.1 文件注释每个源文件应包含文件注释，用于说明文件的目的和模块。

4.2 函数注释每个函数应包含函数注释，用于说明函数的功能、参数和返回值。

4.3 行内注释行内注释应用于解释代码的特定部分，帮助阅读者理解代码的意图。

5. 常量定义规范常量定义应尽量避免使用魔术数，应该使用有意义的常量名来代替。

6. 编码风格使用正确的缩进和对齐方式，以提高代码的可读性。

使用适当的空格来增强代码的可读性，但避免过多的空格导致代码冗长。

使用适当的命名风格和约定，以提高代码的可读性。

7. 错误处理每个函数应该有清晰的错误处理机制，包括返回值、错误码和异常处理等。

错误消息应清晰、明确，并有助于定位错误。

8. 代码复用尽量避免重复的代码，使用函数和模块的方式来实现代码复用。

开发人员应鼓励制定和使用通用的接口、库和模块，以提高代码复用性。

9. 版本管理定期对代码进行版本管理，并使用版本控制工具来管理代码的修改和更新。

10.本文介绍了单片机程序设计编程规范的一些基本原则。

51单片机秒表程序设计1. 简介秒表是一种用于测量时间间隔的计时器，常见于体育比赛、实验室实验等场合。

本文将介绍如何使用51单片机设计一个简单的秒表程序。

2. 硬件准备•51单片机开发板•LCD液晶显示屏•按键开关•连接线3. 程序流程3.1 初始化设置1.设置LCD液晶显示屏为8位数据总线模式。

2.初始化LCD液晶显示屏。

3.设置按键开关为输入模式。

3.2 主程序循环1.显示初始界面，包括“00:00:00”表示计时器初始值。

2.等待用户按下开始/暂停按钮。

3.如果用户按下开始按钮，则开始计时，进入计时状态。

4.如果用户按下暂停按钮，则暂停计时，进入暂停状态。

5.在计时状态下，每隔1毫秒更新计时器的数值，并在LCD液晶显示屏上显示出来。

6.在暂停状态下，不更新计时器的数值，并保持显示当前数值。

3.3 计时器控制1.定义一个变量time用于存储当前的计时器数值，单位为毫秒。

2.定义一个变量running用于标记计时器的状态，0表示暂停，1表示运行。

3.定义一个变量start_time用于存储计时器开始的时间点。

4.定义一个变量pause_time用于存储计时器暂停的时间点。

5.在计时状态下，每隔1毫秒更新time的值为当前时间与start_time的差值，并将其转换为小时、分钟、秒的表示形式。

6.在暂停状态下，保持time的值不变。

3.4 按键检测1.检测按键开关是否被按下。

2.如果按键被按下，判断是开始/暂停按钮还是复位按钮。

3.如果是开始/暂停按钮，并且当前处于计时状态，则将计时状态设置为暂停状态，并记录暂停时间点为pause_time；如果当前处于暂停状态，则将计时状态设置为运行状态，并记录开始时间点为当前时间减去暂停时间的差值。

4.如果是复位按钮，则将计时器数值重置为0，并将计时状态设置为暂停。

4. 程序代码示例#include <reg51.h>// 定义LCD控制端口和数据端口sbit LCD_RS = P1^0;sbit LCD_RW = P1^1;sbit LCD_EN = P1^2;sbit LCD_D4 = P1^3;sbit LCD_D5 = P1^4;sbit LCD_D6 = P1^5;sbit LCD_D7 = P1^6;// 定义按键开关端口sbit START_PAUSE_BTN = P2^0;sbit RESET_BTN = P2^1;// 定义全局变量unsigned int time = 0; // 计时器数值，单位为毫秒bit running = 0; // 计时器状态，0表示暂停，1表示运行unsigned long start_time = 0; // 开始时间点unsigned long pause_time = 0; // 暂停时间点// 函数声明void delay(unsigned int ms);void lcd_init();void lcd_command(unsigned char cmd);void lcd_data(unsigned char dat);void lcd_string(unsigned char *str);void lcd_clear();void lcd_gotoxy(unsigned char x, unsigned char y);// 主函数void main() {// 初始化设置lcd_init();while (1) {// 显示初始界面lcd_clear();lcd_gotoxy(0, 0);lcd_string("00:00:00");// 等待用户按下开始/暂停按钮while (!START_PAUSE_BTN && !RESET_BTN);// 判断按钮类型并处理计时器状态if (START_PAUSE_BTN) {if (running) { // 当前处于计时状态，按下按钮将进入暂停状态 running = 0;pause_time = time;} else { // 当前处于暂停状态，按下按钮将进入计时状态running = 1;start_time = get_current_time() - pause_time;}} else if (RESET_BTN) { // 复位按钮按下，重置计时器time = 0;running = 0;}}}// 毫秒级延时函数void delay(unsigned int ms) {unsigned int i, j;for (i = ms; i > 0; i--) {for (j = 110; j > 0; j--);}}// LCD初始化函数void lcd_init() {lcd_command(0x38); // 设置8位数据总线模式lcd_command(0x0C); // 显示开，光标关闭lcd_command(0x06); // 光标右移，不移动显示器lcd_command(0x01); // 清屏}// 向LCD发送指令函数void lcd_command(unsigned char cmd) {LCD_RS = 0;LCD_RW = 0;LCD_EN = 1;LCD_D4 = cmd >> 4 & 1;LCD_D5 = cmd >> 5 & 1;LCD_D6 = cmd >> 6 & 1;LCD_D7 = cmd >> 7 & 1;delay(1);LCD_EN = 0;LCD_D4 = cmd >> 0 & 1;LCD_D5 = cmd >> 1 & 1;LCD_D6 = cmd >> 2 & 1;LCD_D7 = cmd >> 3 & 1;delay(1);LCD_EN = 0;}// 向LCD发送数据函数void lcd_data(unsigned char dat) { LCD_RS = 1;LCD_RW = 0;LCD_EN = 1;LCD_D4 = dat >> 4 & 1;LCD_D5 = dat >> 5 & 1;LCD_D6 = dat >> 6 & 1;LCD_D7 = dat >> 7 & 1;delay(1);LCD_EN = 0;LCD_D4 = dat >> 0 & 1;LCD_D5 = dat >> 1 & 1;LCD_D6 = dat >> 2 & 1;LCD_D7 = dat >> 3 & 1;delay(1);LCD_EN = 0;}// 向LCD发送字符串函数void lcd_string(unsigned char *str) {while (*str) {lcd_data(*str++);delay(5);}}// 清屏函数void lcd_clear() {lcd_command(0x01);}// 设置光标位置函数void lcd_gotoxy(unsigned char x, unsigned char y) {unsigned char addr;if (y == 0)addr = x | (0x80 + y);else if (y == 1)addr = x | (0xC0 + y);lcd_command(addr);}5. 总结本文介绍了使用51单片机设计一个简单的秒表程序。

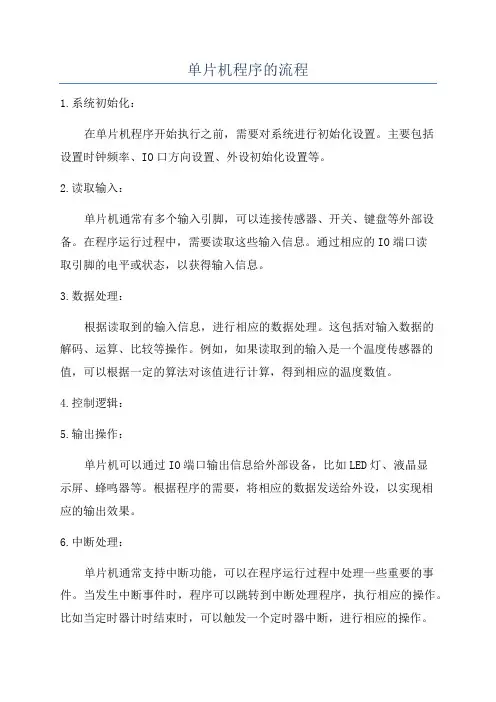

单片机程序的流程
1.系统初始化：
在单片机程序开始执行之前，需要对系统进行初始化设置。

主要包括
设置时钟频率、IO口方向设置、外设初始化设置等。

2.读取输入：
单片机通常有多个输入引脚，可以连接传感器、开关、键盘等外部设备。

在程序运行过程中，需要读取这些输入信息。

通过相应的IO端口读
取引脚的电平或状态，以获得输入信息。

3.数据处理：
根据读取到的输入信息，进行相应的数据处理。

这包括对输入数据的
解码、运算、比较等操作。

例如，如果读取到的输入是一个温度传感器的值，可以根据一定的算法对该值进行计算，得到相应的温度数值。

4.控制逻辑：
5.输出操作：
单片机可以通过IO端口输出信息给外部设备，比如LED灯、液晶显
示屏、蜂鸣器等。

根据程序的需要，将相应的数据发送给外设，以实现相
应的输出效果。

6.中断处理：
单片机通常支持中断功能，可以在程序运行过程中处理一些重要的事件。

当发生中断事件时，程序可以跳转到中断处理程序，执行相应的操作。

比如当定时器计时结束时，可以触发一个定时器中断，进行相应的操作。

7.系统休眠：
当系统暂时没有任务需要执行时，可以将单片机设置为低功耗模式，以节省能源。

在低功耗模式下，系统可以进入休眠状态，只保留一些必要的功能供唤醒用。

8.循环执行：
以上是单片机程序的大致流程。

不同的单片机芯片和不同的应用场景可能有所差异，但总体上都会涉及到这些步骤。

具体的单片机程序流程需要根据实际需求来设计和实现。

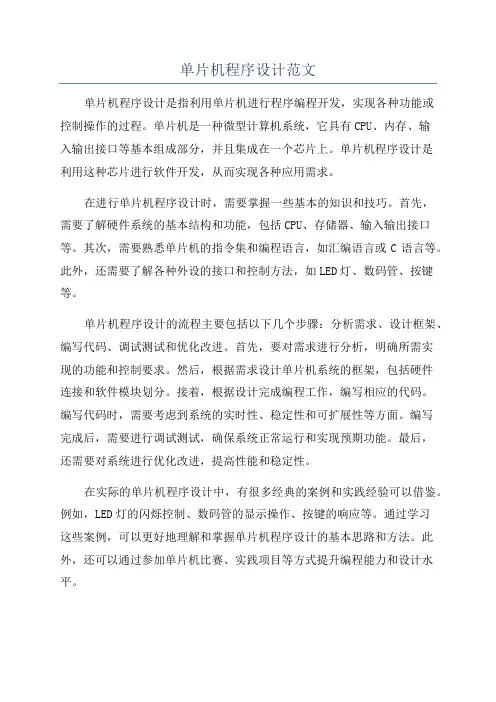

单片机程序设计范文单片机程序设计是指利用单片机进行程序编程开发，实现各种功能或控制操作的过程。

单片机是一种微型计算机系统，它具有CPU、内存、输入输出接口等基本组成部分，并且集成在一个芯片上。

单片机程序设计是利用这种芯片进行软件开发，从而实现各种应用需求。

在进行单片机程序设计时，需要掌握一些基本的知识和技巧。

首先，需要了解硬件系统的基本结构和功能，包括CPU、存储器、输入输出接口等。

其次，需要熟悉单片机的指令集和编程语言，如汇编语言或C语言等。

此外，还需要了解各种外设的接口和控制方法，如LED灯、数码管、按键等。

单片机程序设计的流程主要包括以下几个步骤：分析需求、设计框架、编写代码、调试测试和优化改进。

首先，要对需求进行分析，明确所需实现的功能和控制要求。

然后，根据需求设计单片机系统的框架，包括硬件连接和软件模块划分。

接着，根据设计完成编程工作，编写相应的代码。

编写代码时，需要考虑到系统的实时性、稳定性和可扩展性等方面。

编写完成后，需要进行调试测试，确保系统正常运行和实现预期功能。

最后，还需要对系统进行优化改进，提高性能和稳定性。

在实际的单片机程序设计中，有很多经典的案例和实践经验可以借鉴。

例如，LED灯的闪烁控制、数码管的显示操作、按键的响应等。

通过学习这些案例，可以更好地理解和掌握单片机程序设计的基本思路和方法。

此外，还可以通过参加单片机比赛、实践项目等方式提升编程能力和设计水平。

单片机程序设计具有很广泛的应用领域。

例如，工业控制领域中，可以利用单片机实现各种自动化控制系统。

在家电领域中，可以运用单片机实现智能化、联网化的产品功能。

在通信领域中，可以使用单片机实现各种数据处理和通信控制功能。

此外，还可以利用单片机设计各种嵌入式系统、物联网设备等。

总之，单片机程序设计是一项重要的技术和领域，对于电子工程师和计算机科学家来说具有重要的意义和价值。

通过系统学习和实践，可以掌握单片机程序设计的基本理论和实践技巧，进而应用到实际项目中，为社会和经济发展做出贡献。
