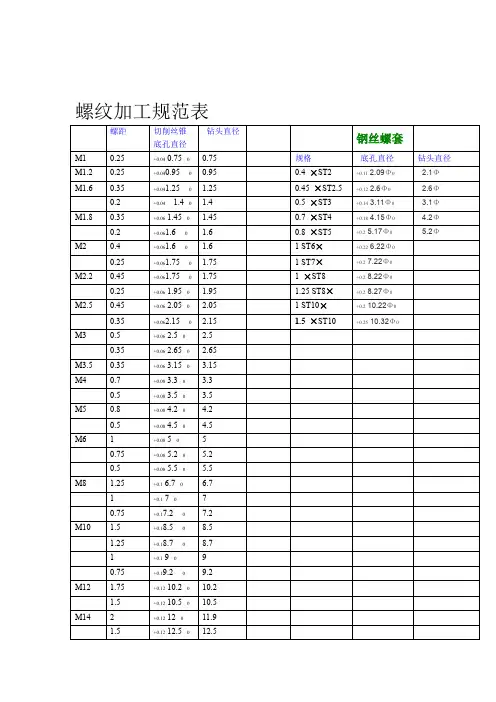

螺纹加工规范表含ST孔

st螺纹底孔直径对照表全文共四篇示例，供读者参考第一篇示例：螺纹底孔直径是指螺纹底部孔的直径尺寸，是螺纹连接中非常重要的参数之一。

螺纹底孔直径的大小直接关系到螺纹的密封性和承载能力，因此在工程设计和制造过程中，对螺纹底孔直径的控制非常关键。

以下是关于不同螺纹规格的螺纹底孔直径对照表。

1. M1.6 螺纹底孔直径：1.4mm2. M2 螺纹底孔直径：1.8mm3. M2.5 螺纹底孔直径：2.3mm4. M3 螺纹底孔直径：2.6mm5. M4 螺纹底孔直径：3.6mm6. M5 螺纹底孔直径：4.5mm7. M6 螺纹底孔直径：5.5mm8. M8 螺纹底孔直径：7.5mm9. M10 螺纹底孔直径：9.5mm10. M12 螺纹底孔直径：11.5mm螺纹底孔直径的选择需要根据具体的螺纹规格和使用要求来确定。

一般来说，螺纹底孔直径应比螺纹的最大直径略小，以确保螺纹的密封性和承载能力。

螺纹底孔直径也需要考虑螺纹的强度和对材料的影响，从而选择适合的尺寸。

在螺纹连接的设计和制造过程中，我们还需要注意螺纹底孔的加工工艺和质量控制。

加工螺纹底孔时需要使用合适的刀具和加工工艺，确保螺纹底孔的形状和尺寸符合要求。

对螺纹底孔进行质量检验也非常重要，可以通过测量仪器来检验螺纹底孔的直径和圆度，以确保螺纹连接的安全性和可靠性。

第二篇示例：螺纹底孔在工业制造中起着非常重要的作用，它们被广泛应用于机械连接和紧固件，为工件提供了连接和固定的功能。

螺纹底孔的尺寸对于紧固件和连接件的选择具有至关重要的影响，而螺纹底孔的直径尤为重要。

螺纹底孔的直径对照表是工程师和设计师在选择螺纹底孔直径时的重要参考依据。

因为螺纹底孔的直径不同，相应的螺纹和螺纹直径也会不同，这直接关系到螺纹连接的安全性和可靠性。

在工程设计和制造中，螺纹底孔的直径通常是根据工件材料的硬度、强度以及使用环境等因素来确定的。

下面是一份常见的螺纹底孔直径对照表：| 螺纹尺寸| 底孔直径（mm）|| ------------- | -------------- || M1 | 0.75 || M1.2 | 0.9 || M1.4 | 1.05 || M1.6 | 1.2 || M1.8 | 1.35 || M2 | 1.5 || M2.5 | 1.85 || M3 | 2.2 || M3.5 | 2.55 || M4 | 3 || M5 | 3.75 || M6 | 4.5 || M8 | 6 || M10 | 7.5 |上表所示为常见的螺纹尺寸以及对应的底孔直径，这些数据可以作为工程师和设计师在设计和选择螺纹连接时的参考。

美制管螺纹NPT
公称 尺寸 1/16 1/8 1/4 3/8 1/2 3/4 1 1-1/4 1-1/2 2 2-1/2 3 3-1/2 4 牙度 TPI 27 27 18 18 14 14 11-1/2 11-1/2 11-1/2 11-1/2 8 8 8 8 标准底 孔径 φ 6.3 φ 8.75 φ 11.1 φ 14.7 φ 18.25 φ 23.4 φ 29.4 φ 38.1 φ 44 φ 56.3 φ 66.7 φ 82.5 φ 95 φ 108 常用底孔径 (即:使用钻咀) φ 6.35 φ 8.75 φ 11.9 φ 15 φ 18.5 φ 24 φ 30 底孔 深度 15 15 15 15 18 18 20 外螺纹 长度 15 15 15 15 18 18 20
注意: 各种螺纹钻底孔时,首先选用常用底孔径尺寸加工,若无常用底 孔径,则可按标准底孔径进行参考选取.
英制管螺纹BSPT
公称 尺寸 1/8 1/4 3/8 1/2 3/4 1 1-1/4 1-1/2 2 2-1/2 1/16 牙度 TPI 28 19 19 14 14 11 11 11 11 11 28 标准底 孔径 φ 8.4 φ 11.2 φ 14.75 φ 18.25 φ 23.75 φ 30 φ 38.5 φ 44.5 φ 56 φ 71 φ 62 常用底孔径 (即:使用钻咀) φ 8.5 φ 11.8或11.9 φ 15 φ 19 φ 24.2或61/64 φ 30.5 φ 39.2 φ 45.5 φ 57 底孔 深度 15 15 15 18 18 20 外螺纹 长度 15 15 15 18 18 20
加工部螺纹加工标准
英制普通粗牙螺纹BSW
公称 尺寸 1/16 3/32 1/8 5/32 3/16 1/4 5/16 3/8 7/16 1/2 9/16 5/8 11/16 3/4 7/8 1 1-1/8 1-1/4 1-1/2 1-3/4 2 牙度 TPI 60 48 40 132 24 20 18 16 14 12 12 11 11 10 9 8 7 7 6 5 4.5 标准底 孔径 φ 1.15 φ 1.90 φ 2.55 φ 3.1 φ 3.7 φ 5.1 φ 6.5 φ 7.9 φ 9.3 φ 10.5 φ 12.1 φ 13.5 φ 15 φ 16.25 φ 19.25 φ 22 φ 24.8 φ 28 φ 33.5 φ 39 φ 44.5 常用底孔径 (即:使用钻咀) φ 1.2 φ2 φ 2.6 φ 3.2 φ 3.8 φ 5.1 φ 6.5 φ8 φ 9.3 φ 10.5 φ 12.1 φ 13.5 φ 15 φ 16.5 φ 19.5 φ 22.5

st3螺纹标准
咱先来说说这 st3 螺纹到底是个啥。

您就把它想象成是一种特别的“小螺丝纹”，就像是给螺丝穿上了一件有规律的花纹衣服。

这衣服可不能随便乱穿，得按照一定的尺码和样式来，这就是标准啦！
这 st3 螺纹的标准啊，那可是相当严格的。

比如说它的螺距，这就好比是螺纹之间的距离，得刚刚好，不能多一分也不能少一毫。

要是这距离不对，那螺丝拧进去可就不牢固，说不定什么时候就松了，那可就麻烦大啦！
还有这螺纹的深度，也得恰到好处。

太深了，螺丝可能就不好拧；太浅了呢，又起不到紧固的作用。

这就像是做菜放盐，多了咸，少了淡，得拿捏得准准的。

再说说这螺纹的牙型，那也是有讲究的。

得有合适的角度和形状，才能保证螺丝和螺母能紧密配合，严丝合缝。

不然的话，就像是两个合不来的小伙伴，怎么也凑不到一块儿去。

还有那些汽车、飞机上的零件，要是螺纹标准不对，那后果可就不堪设想啦！说不定车开着开着轮子就飞出去了，飞机飞着飞着零件就掉下来了，多吓人呀！
您想想，要是没有严格的标准，那这世界不就乱套了嘛！到处都是松松垮垮的螺丝，东西都没法好好用了。

咱们在使用和制造涉及到 st3 螺纹的东西时，也得严格按照标准来。

不能想当然地随便搞，不然出了问题，可就得不偿失啦！。

st螺纹底孔直径对照表全文共四篇示例，供读者参考第一篇示例：螺纹底孔直径是一种常见的机械零部件，在工程制造领域中应用广泛。

螺纹底孔直径的尺寸精度和准确度直接影响到螺纹件的装配质量和使用性能。

螺纹底孔直径对照表是工程师们在设计和制造螺纹部件时的重要参考资料，能够帮助他们选择合适的螺纹底孔直径，保证螺纹件的装配精度和质量。

一份完整的螺纹底孔直径对照表通常包含了各种螺纹规格和对应的底孔直径范围。

根据不同螺纹规格和使用要求，螺纹底孔直径可以有不同的设计标准和要求。

常见的螺纹规格包括：M(Metric)螺纹、UNC(统一粗牙)螺纹、UNF(统一细牙)螺纹、BSW(英制带牙)螺纹等。

每种螺纹规格都有相应的底孔直径范围，工程师们需要根据实际情况选择合适的螺纹底孔直径。

下面我们以常见的M(Metric)螺纹规格为例，介绍一份关于M螺纹底孔直径对照表的内容。

M螺纹是一种常见的国际螺纹标准，广泛应用于机械制造行业。

M螺纹规格包括M2、M2.5、M3、M4、M5等不同规格，每种规格对应的底孔直径范围也不同。

工程师们在选择M螺纹底孔直径时，可以参考以下对照表：M螺纹规格底孔直径范围(mm)M2 1.6-1.8M2.5 2.0-2.2M3 2.5-2.7M4 3.3-3.5M5 4.2-4.4根据以上对照表，工程师们可以根据不同的M螺纹规格选择合适的底孔直径范围，确保螺纹件的装配质量和使用性能。

工程师们也可以根据实际情况对螺纹底孔直径进行调整，以满足不同的使用要求。

第二篇示例：螺纹底孔是一种用来固定、连接或者定位材料的孔洞，常被用于机械、电子、仪器仪表等领域。

螺纹底孔一般有内螺纹底孔和外螺纹底孔之分，内螺纹底孔用来安装螺钉或者螺栓，外螺纹底孔则通常用来定位和连接。

在实际的工程设计中，螺纹底孔的直径是非常重要的参数之一。

螺纹底孔的直径大小直接影响到螺纹的稳定性、承载能力等性能。

制作一份螺纹底孔直径对照表是非常必要的。

下面我们就来详细介绍一下关于螺纹底孔直径对照表的相关内容。
