通信电源基础培训讲解可编辑全文
第 13 页
2 通信电源系统组成
高压配电系统
高压配电设备：成套高压配电柜（含进线、计量、测量、出线、及联络柜）、 电力变压器。
高压配电柜
变压器
第 14 页
2 通信电源系统组成
高压配电系统
高压配电柜
第 15 页
2 通信电源系统组成
低压配电系统
低压配电系统：低压配电柜（进线柜、馈电柜、补偿柜、ATS切换柜）。
第 40 页
2 通信电源系统组成
直流供电系统
第 41 页
2 通信电源系统组成
直流供电系统
第 42 页
2 通信电源系统组成
直流供电系统
直流交流屏的配置：应根据远期负荷及蓄电池的带载能力综 合考虑。
目前厂家系列为400A和630A（600A）两种。 整流器架的配置：按远期负荷配置 目前厂家系列有： 艾默生：分别10个、15个、20个100A的架子 珠江：6个100A模块、8个100A模块、18个80A模块 洲际：10个100A模块的架子 直流屏的配置：按远期负荷配置 目前厂家系列：1250A和2500A两种
第 43 页
2 通信电源系统组成
直流供电系统
整流模块的配置 整流器的总容量应按负荷电流和电池的充电电流（10小时率充电电流） 之和确定 另外还应加上冗余方式确定的整流模块数 冗余模块数的确定 以此类推
第 44 页
2 通信电源系统组成
接地系统
为了提高通信质量、确保通信设备与人身的安全，通信局站的交流和直 流供电系统都必须有良好的接地装置。
第 21 页
2 通信电源系统组成
后备油机系统
柴油发电机 1）当磁极对数为 2时，为保证发电机输出频率为 50Hz，柴油发电机额定转速应 保持在（1500）转/分。 2）四冲程柴油机的四冲程是（进气冲程）、（压缩冲程）、（作 功冲程）、 （排气冲程）四个过程。
一级建造师之一建通信与广电工程实务考试必考知识点归纳
一级建造师之一建通信与广电工程实务考试必考知识点归纳1、在SDH微波中继通信系统中，没有上、下话路功能的站是( )。
A.端站B.枢纽站C.分路站D.中继站正确答案：D2、当声能衰减到原值的（）所需的时间，称为混响时间。
A.十万分之一B.二十万分之一C.百万分之一D.二百万分之一正确答案：C3、水泥管道整体铺设完成，在( )进行试通。
A.回填前B.回填后C.包封前D.包封后正确答案：B4、关于移动交换子系统说法不正确的是( )。
A.MSC 是NSS 的核心部件B.VlR 是用来存储来访用户信息，一个VlR 为一个MSC 控制区服务C.HLR 是用来存储本地用户信息的数据库，一个HLR 能够控制若干个移动交换区域D.AUC—般与HLR 处于同一位置正确答案：D5、移动通信网络优化的内容，（）不属于基站侧调整的内容。
A.天线位置B.信道数量C.中继数量D.小区参数正确答案：C6、为防止雨水进入机房，馈线进入机房前应设（）。
A.接地排B.防水弯C.固定卡D.密封槽正确答案：B7、按网络拓扑结构划分，计算机网络结构可分为( )。
A.星形、环形B.总线型C.网形、树形D.以上均是正确答案：D8、TD-SCDMA和CDMA2000的主要区别在于（）。
A.功率控制B.切换方式C.分集方式D.基站间同步方式正确答案：B9、kN／m2是通信机房( )要求的单位。
A.照度B.抗电磁干扰C.防尘D.地面荷载正确答案：D10、（）是通信网和有线电视网相结合的产物。
A.HFCB.HDSLC.ADSLD.PON正确答案：A11、地面无线广播遥控监测站距离交通繁忙的街道大于( )。
A.20mB.30mC.40mD.50m正确答案：D12、当抗震设防烈度为（）时，大区中心、省中心长途通信枢纽楼（站）和市内电话汇接局的蓄电池组的输出端与汇流条间应采用“母线软连接”连接。
A. 6度和7度B. 7度和8度C. 8度和9度D. 9度和10度正确答案：C13、在管道的一个管孔内应布放多根塑料子管，每根子管中穿放一条光缆。
2023年一级建造师《通信与广电工程管理与实务》高频考点30点
考频
本考点是选择题中的常考考点之一
难度
中等难度考点
单选--判断5G关键指标的相关数值是否正确
考点分析
考法分析
单选--判断5G主要场景的相应运用有哪些 多选--考察5G的主要技术有哪些
要求
对5G相关知识有一定了解
相关知识牢记即可
误区
-8-
考点9：天馈线系统
考点详解
天线 馈线
阻抗:复数阻抗
主要特性参数:方向性系数、天线效率、天线增益系数、天 线仰角和天线工作频率范围
-11-
几种单模光纤的特点和应用
考点12：单模光纤特点及应用
考点详解
关键词
【优越的偏振模色散系数】【色散为零】【衰减最小光纤】 【弯曲最小光纤】【弯曲损耗不敏感】
考点分析
考频
本考点是选择题中的常考考点之一
难度
中低难度考点
考法分析
单选或多选--考察对各单模光纤特点和应用的辨识
要求
能够熟练几种单模光纤的特点及使用场景
本考点是选择题中的常考考点之一
难度
中低难度考点
考法分析
多选--辨识中波和短波的传输特性 单选或多选--中短波发射机测试项目中的三大电声指标
要求
对本考点能准确理解
误区
不能准确理解中波和短波的传输特点
-14-
考点15：接地系统的检查
考点详解
1.接地系统包括室内部分、室外部分及建筑物的地下接地网
⒉.接地系统室外部分包括建筑物接地、天线铁塔接地以及 天馈线的接地，其作用是迅速泄放雷电引起的强电流，接地 电阻必须符合相关规定。接地线应尽可能直线走线，室外接 地排应为镀锡铜排
-4-
考点5：PTN的分层结构
通信电源系统基础知识
4/10/2023
4G通信系统设备功耗参考表
用户类别
BBU(w)
移动
4G
350
联通
4G
120
电信
4G
120
RRU(w) 220 220 220
合计功耗(w) 1010 780 780
2G通信系统设备功耗参考表
用户类别
移动
2G
联通
2G
电信
2G
功耗(w) 1000 580 460
备注
适用于有新建2G覆盖 需求的场景
➢ 工作方式：
工作方式 充放电工作方式
说明
两组蓄电池交替对通信设备放电供电，当其中一组投入放电供电 时，另一组由整流器充电备用。
半浮充工作方式
用一组或两组蓄电池与整流器并联对通信设备浮充供电，部分时 间由蓄电池组单独放电供电。在蓄电池与整流器并联浮充工作时， 整流器除提供通信设备用电外，还要对蓄电池由于放电供电或自 放电引起的容量损失予以补充，后者单独进行充电备用。
通信电源系统基础知识
目录
一、通信电源系统总述
1、基础知识 2、通信电源系统的分类
二、交、直流供电系统与接地系统 三、相关计算及设计案例
2023/4/10
一、通信电源系统总述
1、基础知识
➢ 通信电源系统的基本概念 是指专为通信设备和主要配套、辅助设备提供的各种工作电源。
注意：一般照明和空调用电等不属于通信电源范畴，但有时通信电源也为之提 供输出分路。
2、在线式UPS，结构较复杂，但性能完善，能解决所有电源问题，如四通PS系 列，其显著特点是能够持续零中断地输出纯净正弦波交流电，能够解决尖峰、 浪涌、频率漂移等全部的电源问题；由于需要较大的投资，通常应用在关键设 备与网络中心等对电力要求苛刻的环境中。
一级建造师之一建通信与广电工程实务题库附完整答案(考点梳理)
一级建造师之一建通信与广电工程实务题库第一部分单选题(200题)1、按照《电信运营业重大事故报告规定（试行）》，电信运营业重大事故包括（）。
A.某电信运营商两省网之间通信全阻60分钟B.重伤4人、造成直接经济损失在600万元的生产事故C.党政军重要机关相关通信阻断D.移动电话通信阻断5万户·小时【答案】：C2、管道中心线、人(手)孔中心的位置误差不应超过规范要求，遇特殊情况变化较大时应报()重新批准。
A.规划部门B.设计单位C.施工单位D.建设单位【答案】：A3、一般情况下，在DWDM系统中，（）不同波道OTU是可以互换的。
A.发送端OTUB.中继器使用OTUC.放大器使用OTUD.接收端OTU【答案】：D4、下列关于移动通信说法正确的是（）。
A.GSM载波带宽75MHzB.TD-SCDMA载波带宽1.25MHzC.WCDMA载波带宽10MHzD.CDMA2000载波带宽1.25MHz【答案】：D5、VSAT网络在采用混合网拓扑结构时，当进行点对多点通信时，需采用()结构。
A.星形B.环形C.树形D.网形【答案】：A6、有线电视传输节目的总源头是()。
A.终端设备B.用户分配系统C.干线传输系统D.前端机房【答案】：D7、移动通信网络优化的内容，（）不属于基站侧调整的内容。
A.天线位置B.信道数量C.中继数量D.小区参数【答案】：C8、按照《通信网络安全防护管理办法》规定，互联网域名服务提供者应当在通信网络定级评审通过后30日内向()备案。
A.通信管理局B.工业和信息化部C.省级人民政府D.县级人民政府【答案】：B9、JETnet常用微管规格有()两种。
A.5／3.5mm和8／6mmB.7／5.5mm和8／6mmC.5／3.5mm和10／8mmD.7／5.5mm和10／8mm【答案】：D10、检查光纤损耗随光纤长度的分布是否均匀，可通过()来测量。
A.光纤长度测试B.光纤单盘检验C.光纤后向散射曲线D.光纤通道总衰减【答案】：C11、影响光纤传输损耗的原因是()。
一建【通信】9、通信电源篇
第一部分 通信电源专业整体介绍
直流供电系统
直流系统 组成
整流器
提供不间断
蓄电池组
直流电源
直流配电屏
相关的馈电线路
各种通信 设备
整流器，经过几年的发展，变成了开关电源设备。
第提高通信质量、确保通信设备与人身的安全， 通信固定台站的交流和直流供电系统都必须有良好 的接地装置。
一、通信电源特点
Ø 1.1 通信电源是通信局所的重要组成部分，是通信系统的心脏 Ø 1.2 通信局站供电的特点
ü 重要性不同。通信电源故障会造成通信阻断，在政治上、经济上给国家集体
或个人造成重大损失。
ü 复杂性不同。通信电源用电功率大小不一，但供电质量要求高，可靠性高。 ü 电压种类多。主要有直流：+24V、-24V、-48V；交流：220V、380V，供电质

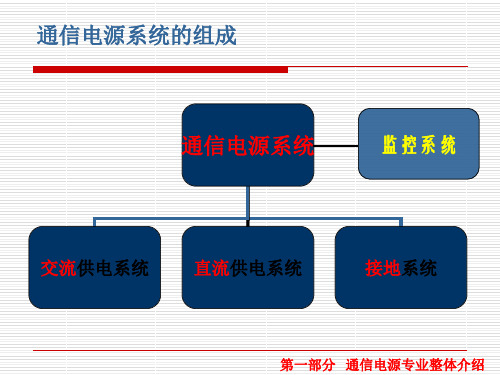

集中供电
1、交流供电系统 组成：交流电源(高压市电或低压市电)、油 机发电机供给的自备交流电源、整流器、蓄电 池和逆变器组成的交流不间断电源
第一部分 通信电源专业整体介绍
集中供电
2．直流供电系统
组成：整流器、蓄电池、直流变换器和直配电屏
采用方式：并联浮充供电方式
3.接地系统
作用：确保通信设备和人身的安全
号监控的功能。
ü 设备种类品多，同类产品间采用技术手段分散。 ü 需要掌握的知识面较广。如发动机和发电机知识、流体力学、声学、微电子知识、
电化学、机械工程等。
© 2006CNTTR. All Rights Reserved.
二、 电源基本知识
Ø 2.1 设备容量、功率、电压、电流之间的关系
Ø S：容量（kVA）
电 AC 220/ 整流器
屏 380V（b）通信用空调
直流供电系统
直流系统 组成
整流器
提供不间断
蓄电池组
直流电源
直流配电屏
相关的馈电线路
各种通信 设备
整流器，经过几年的发展，变成了开关电源设备。
第提高通信质量、确保通信设备与人身的安全， 通信固定台站的交流和直流供电系统都必须有良好 的接地装置。
一、通信电源特点
Ø 1.1 通信电源是通信局所的重要组成部分，是通信系统的心脏 Ø 1.2 通信局站供电的特点
ü 重要性不同。通信电源故障会造成通信阻断，在政治上、经济上给国家集体
或个人造成重大损失。
ü 复杂性不同。通信电源用电功率大小不一，但供电质量要求高，可靠性高。 ü 电压种类多。主要有直流：+24V、-24V、-48V；交流：220V、380V，供电质
集中供电
1、交流供电系统 组成：交流电源(高压市电或低压市电)、油 机发电机供给的自备交流电源、整流器、蓄电 池和逆变器组成的交流不间断电源
第一部分 通信电源专业整体介绍
集中供电
2．直流供电系统
组成：整流器、蓄电池、直流变换器和直配电屏
采用方式：并联浮充供电方式
3.接地系统
作用：确保通信设备和人身的安全
号监控的功能。
ü 设备种类品多，同类产品间采用技术手段分散。 ü 需要掌握的知识面较广。如发动机和发电机知识、流体力学、声学、微电子知识、
电化学、机械工程等。
© 2006CNTTR. All Rights Reserved.
二、 电源基本知识
Ø 2.1 设备容量、功率、电压、电流之间的关系
Ø S：容量（kVA）
电 AC 220/ 整流器
屏 380V（b）通信用空调
课件(通信电源系统)
3
150kHz～30MHZ
-24
-19～-29
2
2.6
＋24
+19～+29
2
2.6
注：-48V电压的离散频率杂音电压允许值：（有效值）
1. 3.4kHz～150kHz，5mv有效值； 2. 150kHz～200kHz，3mv有效值； 3. 200kHz～500kHz，2mv有效值； 4. 500kHz～30MHz，1mv有效值。 注：此项针对带尾电池的-24V电源供电系统。
AC 220/380V（b）
通信用空调
交
流
配
电 屏
AC 380V（b）
不间断电 源设备
AC 220/380V（a）
通信 设备
市
电
低 压 配 电 屏 油 机 转 换 屏
AC 220/380V（b）
保证建 筑负荷
市
电
油
机 转
AC 220/380V（c）
一般建
换
筑负荷
（a）不间断 （b）可短时间间断 （c）允许间断
二、稳定性高
各种通信设备都要求电源电压稳定，不能超过允许的变化 范围，尤其是计算机控制的通信设备，数字电路工作速度高， 频带宽，对电压波动、杂音电压、瞬变电压等非常敏感。所以， 供电系统必须有很高的稳定性。
三、效率高
能源是宝贵的，而且通信设备在耗费巨资完成投资后，日 常的费用支出中，设备运行成本是一笔很大的开支。尤其随着 通信容量的增大，一个母局的各种设备用上百、上千安培直流 的用电量已是司空见惯，这时效率问题就特别突出。这就要求 电源设备应有较高转换效率，即要求电源设备的自耗要小。
六、小型化
现在各种通信设备的日益集成化、小型化，这就要求电源 设备也相应的小型化，以便将电源设备随其它通信设备布置在 同一个机房，便于实现分散供电。
一级建造师之一建通信与广电工程实务考试知识点总结全面整理
一级建造师之一建通信与广电工程实务考试知识点总结全面整理1、kN／m2是通信机房( )要求的单位。
A.照度B.抗电磁干扰C.防尘D.地面荷载正确答案：D2、广播电视中心低压配电系统接地方式应采用( )系统。
A.TTB.TN-C.TN-SD.IT正确答案：C3、（）是由于直射波与地面反射波到达收信端时，因相位不同发生相互干涉而造成的微波衰落。
A.散射衰落B.闪烁衰落C.K型衰落D.波导型衰落正确答案：C4、走线架应保证电气连通，就近连接至室内保护接地排，接地线宜采用35mm2黄绿色( )电缆。
A.多股铜芯B.单股铜芯C.多股铝芯D.单股铝芯正确答案：A5、 500kV架空电力线路与VHF(I)频段电视差转台、转播台间的防护问距不应小于( )。
A.200mB.300mC.400mD.500m正确答案：D6、电信管道、电信杆路、通信铁塔联合建设的牵头单位将商定的并经（）盖章同意的建设方案报有关部门批准。
A.城市规划管理机关B.电信管理机关C.市政管理机关D.电信运营商正确答案：B7、以下说法错误的是（）。
A.当光（电）缆线路无法避开雷暴严重地域时，应采用消弧线、避雷针、排流线等防雷措施B.水线标志牌应在水线光（电）缆敷设后安装在设计确定的位置上C.可以利用固定的标志来标识光缆位置时,可不埋设标石D.当不宜埋设标石时，可在附近增设辅助标记，以三角定标方式标定光（电）缆或硅芯塑料管的位置正确答案：B8、柴油发电机组燃油管的涂漆颜色为（）。
A.浅蓝色B.深蓝色C.棕红色D.银粉色正确答案：C9、专线式组网的会议电视网络应考虑安全可靠，设置不同物理路由或采用（）卫星、数字微波等不同传输媒介组成备用信道保证信道畅通。
A.光缆B.市话电缆C.同轴电缆D.对称电缆正确答案：A10、机房应位于开阔地带，并有利于信号接收，周围无大的工业干扰和电子发射设备，距离交通繁忙的街道大于( )。
A.20mB.30mC.40mD.50m正确答案：D11、基站射频部分功率过小，会严重影响基站的（）。
一级建造师通信与广电精讲讲义
.优点：是结构简单，容易实现，双向自愈环结构可以对网络进行自动保护； .缺点：是节点数较多时转接时延无法控制，并且环形结构不好扩容。 .适用场合：目前主要用于计算机局域网、光纤接入网、城域网、光传输网等网络中。 三、通信网的基本结构 任何通信网络都具有信息传送、信息处理、信令机制、网络管理功能。因此，从功能的角度 看，一个完整的现代通信网可分为相互依存的三部分：业务网、传送网、支撑网。 （一）业务网 1)功能：业务网负责向用户提供各种通信业务，如基本话音、数据、多媒体、租用线、 VPN(Virtual Private Network, 虚拟专用网络)等。 2)构成一个业务网的主要技术要素包括网络拓扑结构、 交换节点设备、 编号计划、 信令技术、 路由选择、业务类型、计费方式、服务性能保证机制等。 3) 交换节点设备 .其中交换节点设备是构成业务网的核心要素。采用不同交换技术的交换节点设备通过传送 网互连在一起就形成了不同类型的业务网。 .业务网交换节点的基本交换单位本质上是面向终端业务的，粒度很小，例如一个时隙、一 个虚连接。 .业务网交换节点的连接在信令系统的控制下建立和释放。 （二）支撑网 支撑网负责提供业务网正常运行所必需的信令、同步、网络管理、业务管理、运营管理等功 能，以提供用户满意的服务质量。支撑网包含同步网、信令网、管理网三部分。 （三）传送网 1)传送网又称基础网。传送网为各类业务网提供业务信息传送手段，负责将节点连接起来， 并提供任意两点之间信息的透明传输。传送网是由传输线路、传输设备组成的网络，所以又 称之为基础网。 2)功能：具有电路调度网络性能监视、故障自动切换等相应的管理功能。考试大◇一级建造 师 3)构成传送网的主要技术要素有：传输介质、复用体制、传送网节点技术等。 传送网节点： a)其中传送网节点主要有分插复用设备（ADM）和交叉连接设备（DXC）两种类型，它们 是构成传送网的核心要素。 b)传送网节点也具有交换功能。 c)传送网节点的基本交换单位度很大 d)传送网节点之间的连接则主要是通过管理层面来指配建立或释放的， 每一个连接需要长期 维持和相对固定。 1L411012 掌握通信传送网的内容 掌握 ? 传输介质 ? 多路复用技术 ? SDH 传送网 ? 光传送网 一、传输介质 传输介质是指信号传输的物理通道。 信息能否成功传输则依赖于两个因素：传输信号本身的质量和传输介质的特性。 传输介质分为有线介质和无线介质两大类， 有线介质目前常用的有双绞线、 同轴电缆和光纤；
2020年一级建造师通信与广电希赛网实操专项训练讲义
2020年一级建造师（通信与广电）实操题专项训练目录CONTENT接地防雷传输系统测试通信用仪器仪表四大场景专题PART ONE PAR TWO PART THREE PART FOUR目的：考核考生施工现场实际操作经验和专业知识的综合运用能⼒✓技术规范类✓施工工序类✓判断分析类✓仪器仪表使用✓测试（传输、中继段）指标类接地防雷一某施工单位承接了一项移动通信基站设备安装工程，主要包括电源设备、传输设备、基站设备换型及天馈线系统的安装、测试和开通。
开工后，项目经理到现场检查发现机房内接地系统如右图所示。
【问题】1、请指出右侧图中不妥之处，并说明理由。
2、请简述通信电源系统中接地的种类。
总配电箱防雷箱开关电源4G BBU500mm16mm² 直流工作接地裸铝接地防雷一【答案】1、不妥处一：防雷箱和总配电箱复接接地。
理由：对于星型接地，各设备的保护地线应单独从接地排上引⼊，严禁复接。
不妥处二：开关电源系统的直流工作接地采用16mm²的铜线理由：开关电源系统的直流工作接地应采用不小于70mm²的多股铜导线不妥处三：接地引⼊线采用裸铝理由：接地引⼊线应采用40mm×4mm的镀锌扁钢或90mm²铜芯电缆。
裸铝易腐蚀。
不妥处四：深度为500mm理由：接地体埋深上端距地⾯不应小于700mm，在寒冷地区应在冻土层以下。
2、通信电源系统中接地种类：交流工作接地、直流工作接地、保护接地和防雷接地。
接地防雷一A 变电站低压配电屏油机发电机市电油机转换屏交流配电屏整流器直流配电屏不间断电源设备通信机房用空调通信设备地网BCDD E【问题】1、请指出上图是否存在不妥，并说明理由。
2、请分别说明A、B、C、D、E代表的含义。
接地防雷一【答案】1、不妥处一：市电油机转换屏前未接防雷器不妥处二：不间断电源设备前未接防雷器理由：在市电油机转换屏的输⼊端、交流配电屏输⼊端的三根相线及零线应分别对地加装避雷器，在整流器的输⼊端、不间断电源设备输⼊端、通信用空调输⼊端均需增设避雷器。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
一级建造师通信与广电精讲讲义之通信电源系统
1L411070通信电源系统
共三个考点：
掌握通信电源系统的要求及供电方式
掌握通信电源系统蓄电池的充放电特性
掌握通信电源系统的组成及功能
1L411071掌握通信电源系统的要求及供电方式
一、通信电源系统要求
通信电源是通信设备的心脏。
在通信系统中，具有举足轻重的地位。
通信对电源系统的要求是：可靠、稳定、小型、高效。
1．为了确保通信设备正常运行，必须提高电源系统的可靠性。
由交流电源供电时，交流电源设备一般都采用交流不间断电源(UPS)。
在直流供电系统中，采用整流设备与电池并联浮充供电方式。
同时，为了确保供电的可靠，还采用由两台以上的整流设备并联运行的方式，当其中一台发生故障，另一台自动承担为全部负载供电的任务。
考试大◇一级建造师
2．各种通信设备要求电源电压稳定，不能超过允许变化范围。
电源电压过高，会损坏通信设备中的元器件；电压过低，设备不能正常工作。
交流电源的电压和频率是标志其电能质量的重要指标，由380/220V, 50Hz的交流电源供电时，通信设备电源端子输入电压允许变动范围为额定值的-10％~＋5%，频率允许变动范围为额定值的-4%~+4%，电压波型畸变率应小于5%。
直流电源的电压和杂音是标志其电能质量的重要指标，由直流电源供电时，通信设备电源端子输入电压允许变动范围为-57~一40V，直流电源杂音应小于2mV。
二、通信电源系统的供电方式
目前通信局站采用的供电方式主要有集中供电、分散供电、混合供电和一体化供电等四种方式。
1．集中供电方式：由交流供电系统、直流供电系统、接地系统和集中监控系统组成，采用集中供电方式时，通信局（站）一般设置分别由两条供电线路组成的交流供电系统和一套直流供电系统为局内所有负载供电。
交流供电系统属于一级供电。
2．分散供电方式
3．混合供电方式：在无人值守的光缆中继站、微波中继站、移动通信基站，通常采用交、直流与太阳能电源、风力电源组成的混合供电方式。
采用混合供电的电源系统由市电、柴油发电机组、整流设备、蓄电池组、太阳电池、风力发电机等部分组成。
4．一体化供电方式
1L411072掌握通信电源系统蓄电池的充放电特性
一、蓄电池的工作特点及主要指标
蓄电池是将电能转换成化学能储存起来，需要时将化学能转变成为电能的一种储能装置。
蓄电池由正、负极板，隔板（膜），电池槽（外壳），排气阀或安全阀，电解液（硫酸）等五个主要部分组成。
目前，通信行业系统已广泛应用阀控式密封铅酸蓄电池（免维电池）。
但在一些中心机房，容量较大的电池组仍继续以固定型铅酸蓄电池为主。
1．阀控式密封铅酸蓄电池由正、负极板、隔板、电解液、安全阀、外壳等部分组成。
在这种阴极吸收式阀控密封铅酸蓄电池中，负极板活性物质总量比正极多15%，当电池充电时，正极已充足，负极尚未到容量的90%，因此，在正常情况下，正极会产生氧气，而负极不会产生难以复合的氢气。
在该电池中，负极板上活性物质（海绵状铅）在潮湿条件下，活性很高，能够与正极板产生氧气，快速反应，生成水，同时又具有全封闭结构，因此在使用中一般不需要加水补充。
2．蓄电池的主要指标包括电动势、内阻、终了电压、放电率、充电率、循环寿命。
(1)电池电动势（E)：蓄电池在没有负载的情况下测得的正、负极之间的端电压，也就是开路时的正负极端子电压。
(2)蓄电池的内阻（R)：在蓄电池接上负载后，测出的端子电压（U）和流过负载的电流（I), 这时蓄电池的内阻（R）为（E-U)/I。
蓄电池的内阻应包括：蓄电池正负极板、隔板（膜）、电解液和连接物的电阻。
电池的内阻越小，蓄电池的容量就越大。
(3)终了电压：放电至电池端电压急剧下降时的临界电压，如再放电就会损坏电池，此时电池端电压称为终了电压。
不同的放电率有不同的放电终了电压，
U终=1.66+0.0175h，式中h为放电小时率，如采用1小时放电率，U终 = l. 66 + 0. 0175 ×1=1. 68V，如用10小时率放电，U终=1.66+0.0175×10=1. 835V.
(4)放电率：蓄电池在一定条件下，放电至终了电压的快慢称之为放电率。
放电电流的大小，用时间率和电流率来表示。
通常以10小时率作为放电电流。
即在l0h内将蓄电池的容量放至终了电压。
(5)充电率：蓄电池在一定条件下，充电电流的大小称之为充电率。
常用的充电率是10小时率，即充电的时间需l0h后，才达到充电终期。
当缩短充电时间时，充电电流必须加大，反之，充电电流可减少。
(6)循环寿命：蓄电池经历一次充电和放电，称为一次循环。
蓄电池所能承受的循环次数称为循环寿命。
固定型铅酸蓄电池循环寿命约300~500次，阀控式密封铅酸蓄电池循环寿命约1000 ~1200次，使用寿命一般在10年以上。
【。
