色环电阻读数图解

电阻色环转换为阻值对照表４色环电阻，是用３个色环来表示阻值，前二环代表有效值，第三环代表乘上的次方数，用１个色环表示误差。

５色环电阻一般是金属膜电阻，为更好地表示精度，用４个色环表示阻值，另一个色环表示误差。

下表是色环电阻的颜色-数值对照表：一、电阻阻值的色环表示法电阻的单位：电阻的基本单位是“欧姆”，什么叫“1欧姆”？假如一段导线，两端的电压是1伏，此时流过导线的电流是1安培，那么这段导线的电阻就是1欧姆,简称“欧”。

1000欧=1千欧（KΩ），1000千欧=1兆欧(MΩ)。

欧姆的符号是“Ω”；千欧符号“ΚΩ”；兆欧符号“MΩ”。

颜色和数字的对应关系：首先我们向你介绍颜色和阿拉伯数字之间的对应关系，这种规定是国际上公认的识别方法，记住它对我们进一步学习很有帮助。

颜色按照下面的方法容易记忆：黑0 棕1 红2 橙3 黄4 绿5 蓝6 紫7 灰8 白9此外，还有金、银两个颜色要特别记忆，它们在色环电阻中,处在不同的位置具有不同的数字含义，这是需要特别注意的。

对此，我们放在后面介绍。

“四色环”读数规则所谓“四色环电阻”就是指用四条色环表示阻值的电阻。

从左向右数，第一，二环表示两位有效数字，第三环表示数字后面添加“0”的个数。

所谓“从左向右”，我们是指把电阻象图中所画的样子放置——四条色环中，有三条相互之间的距离靠得比较近，而第四环距离稍微大一点。

如下图：但是说实在的，现在的电阻产品，你要区分色环距离的大小的确很困难，哪一环是第一环，往往凭借经验来识别；对四色环而言，还有一点可以借鉴，那就是：四色环电阻的第四环，不是金色，就是银色，而不会是其它颜色（这一点在五色环中不适用）；这样你就可以知道那一环该是第一环了。

请看下面例子：红2 紫7 棕1 金±5％第一环：红——代表2第二环：紫——代表7第三环：棕——代表1，但是第三环的“1”并不是“有效数字”，而是表示在前面两个有效数字后面添加“零”的个数。

电阻色环读数：棕红橙黄绿蓝紫灰白黑1 2 3 4 5 6 7 8 9 0四环电阻：第一环第二环第三环第四环有效数字1 有效数字2 乘十的幂数精度：无20%;银10%;金5%五环电阻：第一环第二环第三环第四环第五环有效数字1 有效数字2 有效数字3 乘十的幂数精度：银10%;金5%;红2%;棕1%对于幂指数环，金表示-1,即乘以0.1所以棕黑金金的电阻的阻值为1欧姆，精度5%五色环电阻的识别电阻的阻值辨认：由于电阻阻值的表示法有数字表示法和色环表示法两种，因而电阻阻值的读数也有两种：a 数字表示法：此表示法常用于CHIP组件中。

辨认时数字之前两位为有效数字，而第三位为倍率。

例如：334表示：33×104Ω=330 KΩ 275表示：27×105Ω=2.7 MΩb.色环表示法：第一、二环颜色：黑棕红橙黄绿蓝紫灰白代码：0 1 2 3 4 5 6 7 8 9第三环：100 101 102 103 104 105 106 107 108 109 10-1 10-2第四环：金：土5％银：土10％（a）.以上为四环电阻的色环及表示相应的数字，其中第一、二环为有效数字，第三环为倍率，第四环为误差。

（b）.五环电阻表示方法：第一、二、三为有效数字，第四环为倍数，第五环为误差(依颜色),例如：红棕红棕棕阻值为212×101Ω=2.12 KΩ±1％7.电阻数字表示法与色环表示法的相互运算：a 7.6 KΩ±5％用色环表示为：紫蓝红金。

b 7.61 KΩ±1％用色环表示为：紫蓝棕棕棕。

c 820 KΩ 用四环及五环表示(四环误差为金，五环误差为棕) 四环：灰红黄金；五环：灰红黑橙棕怎样识别哪是五环电阻的第一环识别哪是五环电阻的第一环（识别五环电阻的第一环的经验方法）：四环电阻的偏差环一般是金或银，一般不会识别错误，而五环电阻则不然，其偏差环有与第一环（有效数字环）相同的颜色，如果读反，识读结果将完全错误。

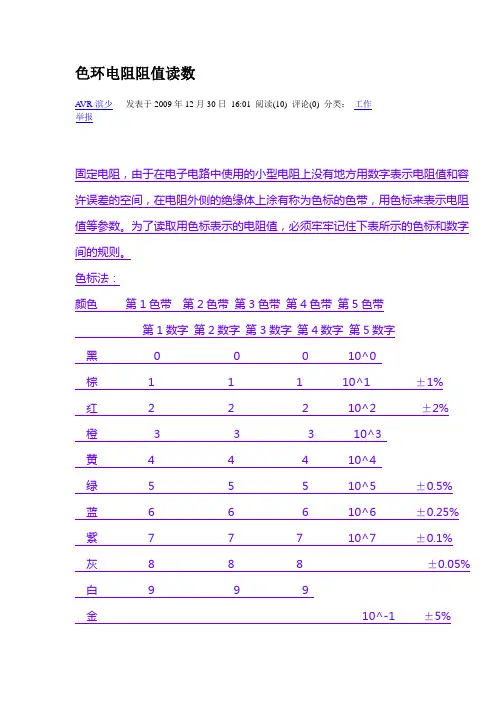

色环电阻阻值读数A VR-滨少发表于2009年12月30日16:01 阅读(10) 评论(0) 分类：工作举报固定电阻，由于在电子电路中使用的小型电阻上没有地方用数字表示电阻值和容许误差的空间，在电阻外侧的绝缘体上涂有称为色标的色带，用色标来表示电阻值等参数。

为了读取用色标表示的电阻值，必须牢牢记住下表所示的色标和数字间的规则。

色标法：颜色第1色带第2色带第3色带第4色带第5色带第1数字第2数字第3数字第4数字第5数字黑0 0 0 10^0棕 1 1 1 10^1±1%红 2 22 10^2±2%橙3 33 10^3黄 4 44 10^4绿 5 55 10^5±0.5%蓝 6 66 10^6±0.25%紫 7 7 710^7±0.1%灰 8 8 8±0.05%白 99 9金10^-1±5%银 10^-2±10%色环电阻是应用于各种电子设备的最多的电阻类型，无论怎样安装，维修者都能方便的读出其阻值，便于检测和更换。

但在实践中发现，有些色环电阻的排列顺序不甚分明，往往容易读错，在识别时，可运用如下技巧加以判断：技巧1：先找标志误差的色环，从而排定色环顺序。

最常用的表示电阻误差的颜色是：金、银、棕，尤其是金环和银环，一般绝少用做电阻色环的第一环，所以在电阻上只要有金环和银环，就可以基本认定这是色环电阻的最末一环。

技巧2：棕色环是否是误差标志的判别。

棕色环既常用做误差环，又常作为有效数字环，且常常在第一环和最末一环中同时出现，使人很难识别谁是第一环。

在实践中，可以按照色环之间的间隔加以判别：比如对于一个五道色环的电阻而言，第五环和第四环之间的间隔比第一环和第二环之间的间隔要宽一些，据此可判定色环的排列顺序。

技巧3：在仅靠色环间距还无法判定色环顺序的情况下，还可以利用电阻的生产序列值来加以判别。

比如有一个电阻的色环读序是：棕、黑、黑、黄、棕，其值为：100×104Ω=1MΩ误差为1％，属于正常的电阻系列值，若是反顺序读：棕、黄、黑、黑、棕，其值为140×100Ω=140Ω，误差为1％。

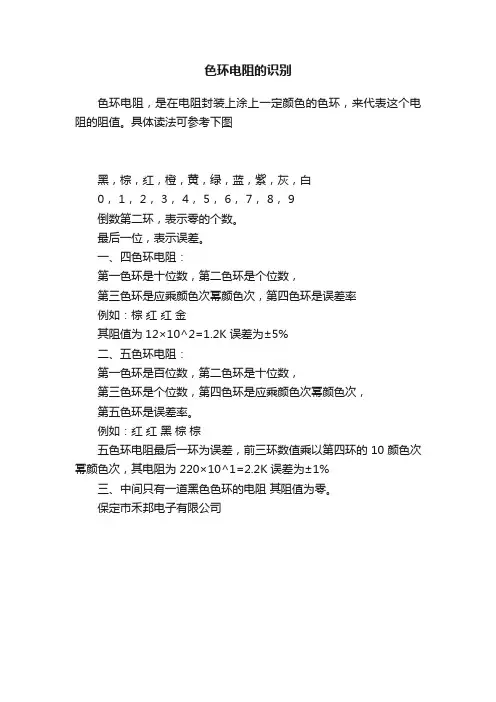

色环电阻的识别
色环电阻，是在电阻封装上涂上一定颜色的色环，来代表这个电阻的阻值。

具体读法可参考下图
黑，棕，红，橙，黄，绿，蓝，紫，灰，白
0， 1， 2， 3， 4， 5， 6， 7， 8， 9
倒数第二环，表示零的个数。

最后一位，表示误差。

一、四色环电阻：
第一色环是十位数，第二色环是个位数，
第三色环是应乘颜色次幂颜色次，第四色环是误差率
例如：棕红红金
其阻值为12×10^2=1.2K 误差为±5%
二、五色环电阻：
第一色环是百位数，第二色环是十位数，
第三色环是个位数，第四色环是应乘颜色次幂颜色次，
第五色环是误差率。

例如：红红黑棕棕
五色环电阻最后一环为误差，前三环数值乘以第四环的10颜色次幂颜色次，其电阻为220×10^1=2.2K 误差为±1%
三、中间只有一道黑色色环的电阻其阻值为零。

保定市禾邦电子有限公司。

电阻色环读数：棕红橙黄绿蓝紫灰白黑1 2 3 4 5 6 7 8 9 0四环电阻：第一环第二环第三环第四环有效数字1 有效数字2 乘十的幂数精度：无20%;银10%;金5%五环电阻：第一环第二环第三环第四环第五环有效数字1 有效数字2 有效数字3 乘十的幂数精度：银10%;金5%;红2%;棕1%对于幂指数环，金表示-1,即乘以0.1所以棕黑金金的电阻的阻值为1欧姆，精度5%五色环电阻的识别电阻的阻值辨认：由于电阻阻值的表示法有数字表示法和色环表示法两种，因而电阻阻值的读数也有两种：a 数字表示法：此表示法常用于CHIP组件中。

辨认时数字之前两位为有效数字，而第三位为倍率。

例如：334表示：33×104Ω=330 KΩ 275表示：27×105Ω=2.7 MΩb.色环表示法：第一、二环颜色：黑棕红橙黄绿蓝紫灰白代码：0 1 2 3 4 5 6 7 8 9第三环：100 101 102 103 104 105 106 107 108 109 10-1 10-2第四环：金：土5％银：土10％（a）.以上为四环电阻的色环及表示相应的数字，其中第一、二环为有效数字，第三环为倍率，第四环为误差。

（b）.五环电阻表示方法：第一、二、三为有效数字，第四环为倍数，第五环为误差(依颜色),例如：红棕红棕棕阻值为212×101Ω=2.12 KΩ±1％7.电阻数字表示法与色环表示法的相互运算：a 7.6 KΩ±5％用色环表示为：紫蓝红金。

b 7.61 KΩ±1％用色环表示为：紫蓝棕棕棕。

c 820 KΩ 用四环及五环表示(四环误差为金，五环误差为棕) 四环：灰红黄金；五环：灰红黑橙棕怎样识别哪是五环电阻的第一环识别哪是五环电阻的第一环（识别五环电阻的第一环的经验方法）：四环电阻的偏差环一般是金或银，一般不会识别错误，而五环电阻则不然，其偏差环有与第一环（有效数字环）相同的颜色，如果读反，识读结果将完全错误。

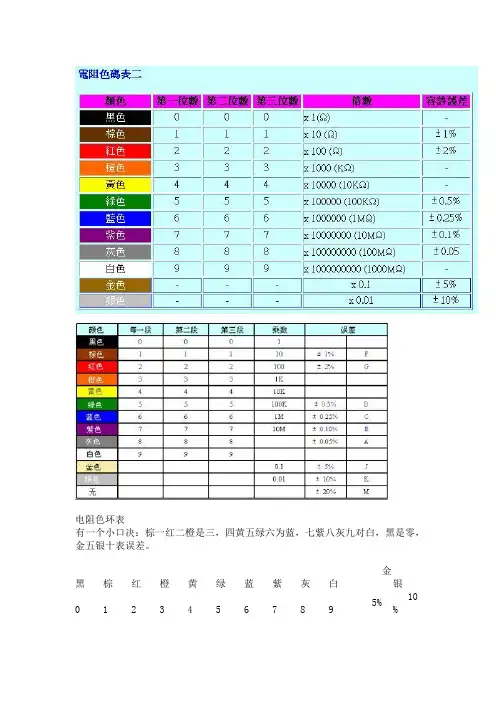

电阻色环表
有一个小口决：棕一红二橙是三，四黄五绿六为蓝，七紫八灰九对白，黑是零，金五银十表误差。

黑棕红橙黄绿蓝紫灰白金银
0 1 2 3 4 5 6 7 8 9 5% 10%
四色环电阻：前二条色环用来表示阻值，第三环表示数字后面添加“0”的个数，这三条色环是相隔比较靠近的，而第四环相对距离较大，这是表示误差的。

如果电阻色环不好分辩出那个是第一个色环，最简单的方法就是“第四环”不是金色就是银色，而其它颜色会出现的银少（只对四环电阻有用，五环电阻不适用）。

例如：
1、红，黄，棕，金 24*10=240欧金误差为5%
2、绿，红，黄，银 52*10000=520K欧误差为10%
五色环电阻：第一道色环表示阻值的第一位数字；第二道色环表示阻值的第二位数字；第三道色环表示阻值的第三位数字，第四道色环表示阻值的倍乘数；第五道色环表示误差范围。

一般五环电阻是相对较精密的电阻。

例如：
1、红，红，黑，黑，棕 220*1=220欧误差为1%
2、紫，红，棕，红，绿 521*100=52.1K欧误差为0.5%
六色环电阻：就是指用六色环表示阻值的电阻，六色环电阻前五色环与五色环电阻表示方法一样，第六色环表示该电阻的温度系数。

只在有特定要求的场合下的电子产品才会使用，一般使用非常少。

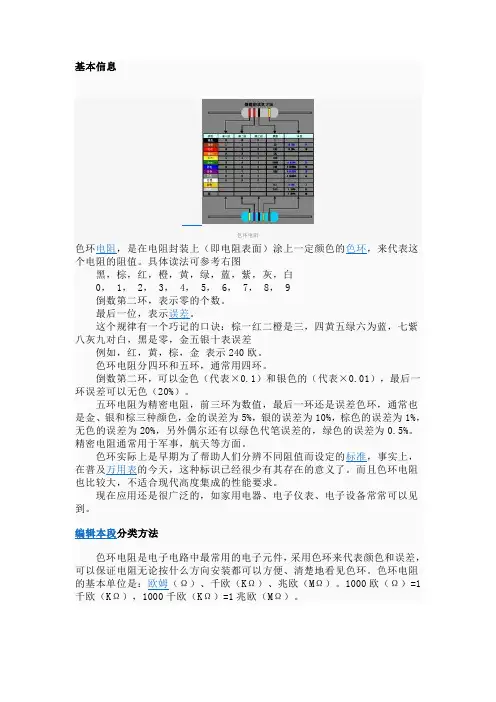

基本信息色环电阻色环电阻，是在电阻封装上（即电阻表面）涂上一定颜色的色环，来代表这个电阻的阻值。

具体读法可参考右图黑，棕，红，橙，黄，绿，蓝，紫，灰，白0， 1， 2， 3， 4， 5， 6， 7， 8， 9倒数第二环，表示零的个数。

最后一位，表示误差。

这个规律有一个巧记的口诀：棕一红二橙是三，四黄五绿六为蓝，七紫八灰九对白，黑是零，金五银十表误差例如，红，黄，棕，金表示240欧。

色环电阻分四环和五环，通常用四环。

倒数第二环，可以金色（代表×0.1）和银色的（代表×0.01），最后一环误差可以无色（20%）。

五环电阻为精密电阻，前三环为数值，最后一环还是误差色环，通常也是金、银和棕三种颜色，金的误差为5%，银的误差为10%，棕色的误差为1%，无色的误差为20%，另外偶尔还有以绿色代笔误差的，绿色的误差为0.5%。

精密电阻通常用于军事，航天等方面。

色环实际上是早期为了帮助人们分辨不同阻值而设定的标准，事实上，在普及万用表的今天，这种标识已经很少有其存在的意义了。

而且色环电阻也比较大，不适合现代高度集成的性能要求。

现在应用还是很广泛的，如家用电器、电子仪表、电子设备常常可以见到。

编辑本段分类方法色环电阻是电子电路中最常用的电子元件，采用色环来代表颜色和误差，可以保证电阻无论按什么方向安装都可以方便、清楚地看见色环。

色环电阻的基本单位是：欧姆（Ω）、千欧（KΩ）、兆欧（MΩ）。

1000欧（Ω）=1千欧（KΩ），1000千欧（KΩ）=1兆欧（MΩ）。

五色环电阻就是指用五色色环表示阻值的电阻，从左向右数，如图所示。

第一道色环表示阻值的最大一位数字；第二道色环表示阻值的第二位数字；第三道色环表示阻值的第三位数字；第四道色环表示阻值的倍乘数；第五道色环表示误差范围。

例如以个五色环电阻，第一环为红（代表2）、第二环为红（代表2）、第三环为黑（代表0）、第四环为黑（代表0）、第五环为棕色（代表±1%），则其阻值为220Ω×10色环电阻识别º=220Ω，误差范围为±1%。

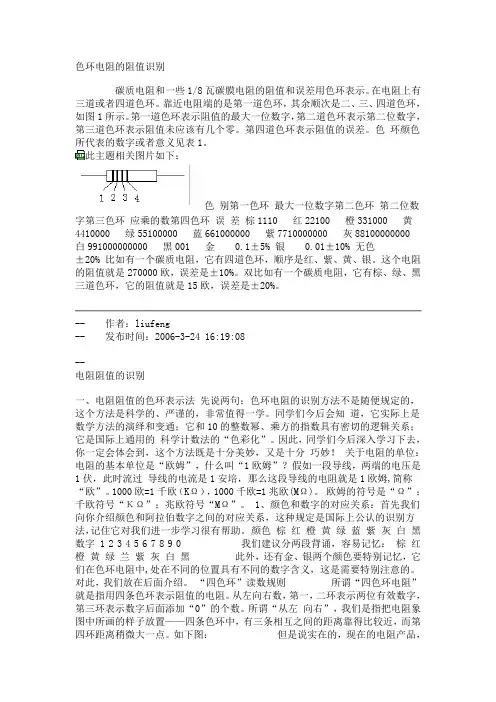

色环电阻的阻值识别碳质电阻和一些1/8瓦碳膜电阻的阻值和误差用色环表示。

在电阻上有三道或者四道色环。

靠近电阻端的是第一道色环，其余顺次是二、三、四道色环，如图1所示。

第一道色环表示阻值的最大一位数字，第二道色环表示第二位数字，第三道色环表示阻值未应该有几个零。

第四道色环表示阻值的误差。

色环颜色所代表的数字或者意义见表1。

此主题相关图片如下：色别第一色环最大一位数字第二色环第二位数字第三色环应乘的数第四色环误差棕1110 红22100 橙331000 黄4410000 绿55100000 蓝661000000 紫7710000000 灰88100000000 白991000000000 黑001 金0.1±5% 银0.01±10% 无色±20% 比如有一个碳质电阻，它有四道色环，顺序是红、紫、黄、银。

这个电阻的阻值就是270000欧，误差是±10%。

双比如有一个碳质电阻，它有棕、绿、黑三道色环，它的阻值就是15欧，误差是±20%。

-- 作者：liufeng-- 发布时间：2006-3-24 16:19:08--电阻阻值的识别一、电阻阻值的色环表示法先说两句：色环电阻的识别方法不是随便规定的，这个方法是科学的、严谨的，非常值得一学。

同学们今后会知道，它实际上是数学方法的演绎和变通；它和10的整数幂、乘方的指数具有密切的逻辑关系；它是国际上通用的科学计数法的“色彩化”。

因此，同学们今后深入学习下去，你一定会体会到，这个方法既是十分美妙，又是十分巧妙！关于电阻的单位：电阻的基本单位是“欧姆”，什么叫“1欧姆”？假如一段导线，两端的电压是1伏，此时流过导线的电流是1安培，那么这段导线的电阻就是1欧姆,简称“欧”。

1000欧=1千欧（KΩ），1000千欧=1兆欧(MΩ)。

欧姆的符号是“Ω”；千欧符号“ΚΩ”；兆欧符号“MΩ”。

1、颜色和数字的对应关系：首先我们向你介绍颜色和阿拉伯数字之间的对应关系，这种规定是国际上公认的识别方法，记住它对我们进一步学习很有帮助。

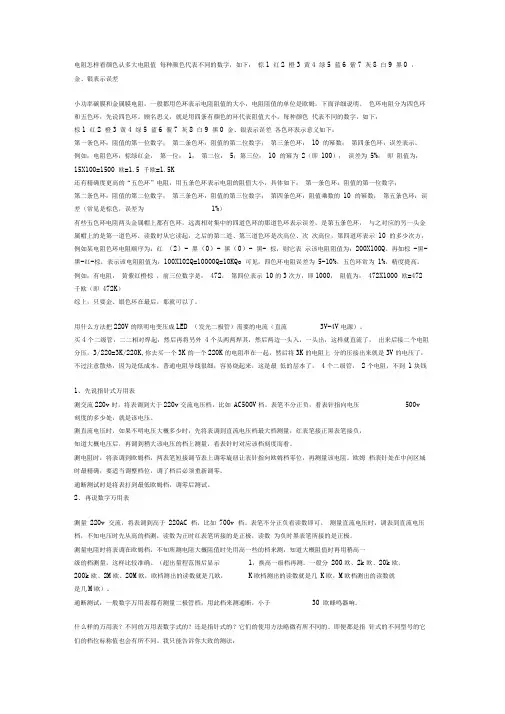

电阻怎样看颜色认多大电阻值每种颜色代表不同的数字，如下：棕1 红2 橙3 黄4 绿5 蓝6 紫7 灰8 白9 黑0 ，金、银表示误差小功率碳膜和金属膜电阻，一般都用色环表示电阻阻值的大小，电阻阻值的单位是欧姆。

下面详细说明。

色环电阻分为四色环和五色环，先说四色环。

顾名思义，就是用四条有颜色的环代表阻值大小。

每种颜色代表不同的数字，如下：棕1 红2 橙3 黄4 绿5 蓝6 紫7 灰8 白9 黑0 金、银表示误差各色环表示意义如下：第一条色环：阻值的第一位数字；第二条色环：阻值的第二位数字；第三条色环：10 的幂数；第四条色环：误差表示。

例如：电阻色环：棕绿红金，第一位：1；第二位：5；第三位：10 的幂为2（即100）；误差为5%；即阻值为：15X100=1500 欧=1.5 千欧=1.5K还有精确度更高的“五色环”电阻，用五条色环表示电阻的阻值大小，具体如下：第一条色环：阻值的第一位数字；第二条色环：阻值的第二位数字；第三条色环：阻值的第三位数字；第四条色环：阻值乘数的10 的幂数；第五条色环：误差（常见是棕色，误差为1%）有些五色环电阻两头金属帽上都有色环，远离相对集中的四道色环的那道色环表示误差，是第五条色环，与之对应的另一头金属帽上的是第一道色环，读数时从它读起，之后的第二道、第三道色环是次高位、次次高位，第四道环表示10 的多少次方，例如某电阻色环电阻顺序为：红（2）- 黑（0）- 黑（0）- 黑- 棕，则它表示该电阻阻值为：200X100Q。

再如棕-黑-黑-红-棕，表示该电阻阻值为：100X102Q=10000Q=10KQo 可见，四色环电阻误差为5-10%，五色环常为1%，精度提高。

例如：有电阻：黄紫红橙棕，前三位数字是：472，第四位表示10的3次方，即1000，阻值为：472X1000 欧=472 千欧（即472K）综上，只要金、银色环在最后，那就可以了。

用什么方法把220V的照明电变压成LED （发光二极管）需要的电流（直流3V-4V电源）。

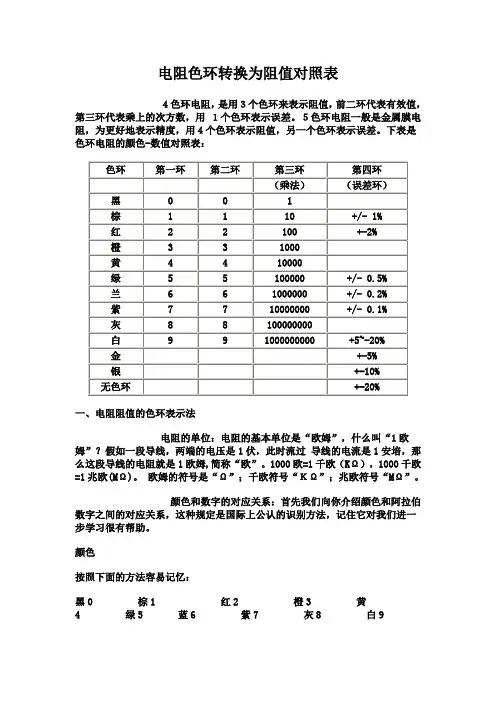

电阻色环转换为阻值对照表４色环电阻，是用３个色环来表示阻值，前二环代表有效值，第三环代表乘上的次方数，用１个色环表示误差。

５色环电阻一般是金属膜电阻，为更好地表示精度，用４个色环表示阻值，另一个色环表示误差。

下表是色环电阻的颜色-数值对照表：一、电阻阻值的色环表示法电阻的单位：电阻的基本单位是“欧姆”，什么叫“1欧姆”？假如一段导线，两端的电压是1伏，此时流过导线的电流是1安培，那么这段导线的电阻就是1欧姆,简称“欧”。

1000欧=1千欧（KΩ），1000千欧=1兆欧(MΩ)。

欧姆的符号是“Ω”；千欧符号“ΚΩ”；兆欧符号“MΩ”。

颜色和数字的对应关系：首先我们向你介绍颜色和阿拉伯数字之间的对应关系，这种规定是国际上公认的识别方法，记住它对我们进一步学习很有帮助。

颜色按照下面的方法容易记忆：黑0 棕1 红2 橙3 黄4 绿5 蓝6 紫7 灰8 白9此外，还有金、银两个颜色要特别记忆，它们在色环电阻中,处在不同的位置具有不同的数字含义，这是需要特别注意的。

对此，我们放在后面介绍。

“四色环”读数规则所谓“四色环电阻”就是指用四条色环表示阻值的电阻。

从左向右数，第一，二环表示两位有效数字，第三环表示数字后面添加“0”的个数。

所谓“从左向右”，我们是指把电阻象图中所画的样子放置——四条色环中，有三条相互之间的距离靠得比较近，而第四环距离稍微大一点。

如下图：但是说实在的，现在的电阻产品，你要区分色环距离的大小的确很困难，哪一环是第一环，往往凭借经验来识别；对四色环而言，还有一点可以借鉴，那就是：四色环电阻的第四环，不是金色，就是银色，而不会是其它颜色（这一点在五色环中不适用）；这样你就可以知道那一环该是第一环了。

请看下面例子：红2 紫7 棕1 金±5％第一环：红——代表2第二环：紫——代表7第三环：棕——代表1，但是第三环的“1”并不是“有效数字”，而是表示在前面两个有效数字后面添加“零”的个数。

色环电阻读法
颜色数值倍成数公差
黑色0 x 1 ——
棕色 1 x 10 正负1%
红色 2 x 100 正负2%
橙色 3 x 1000 ——
黄色 4 x 10000 ——
绿色 5 x 100000 正负0.5%
蓝色 6 x 1000000 正负0.25%
紫色7 x 10000000 正负0.10%
灰色8 ——正负0.05%
白色9 ————
金色——x 0.1 正负5%
银色——x0.01 正负10%
无色环————正负20%
读取色环电阻的参数，首先要判断读数的方向。

一般来说，表示公差的色环离开其他几个色环较远并且较宽一些。

判断好方向后，就可以从左向右读数。

例如，某4色环电阻的颜色从左到右依次是红（2），紫（7），黄（x10000），银（正负10%），则此电阻的阻值为27Ωx10000=270000Ω，也就是270KΩ，公差为正负10%。

再如，某5色环电阻的颜色从左到右依次是红（2），绿（5），蓝（6），红（x100），棕（正负1%），则此电阻的阻值为256Ωx100=25600Ω，也就是25.6KΩ，公差为正负1%。

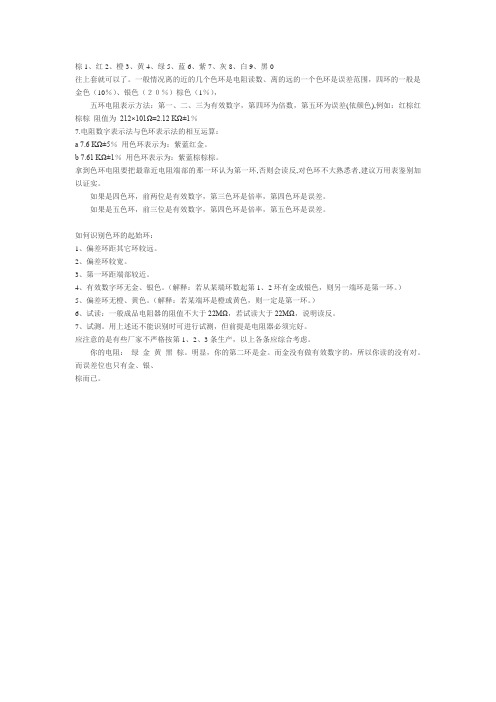

棕1、红2、橙3、黄4、绿5、蓝6、紫7、灰8、白9、黑0往上套就可以了。

一般情况离的近的几个色环是电阻读数、离的远的一个色环是误差范围，四环的一般是金色（10％）、银色（２０％）棕色（1％），五环电阻表示方法：第一、二、三为有效数字，第四环为倍数，第五环为误差(依颜色),例如：红棕红棕棕阻值为212×101Ω=2.12 KΩ±1％7.电阻数字表示法与色环表示法的相互运算：a 7.6 KΩ±5％用色环表示为：紫蓝红金。

b 7.61 KΩ±1％用色环表示为：紫蓝棕棕棕。

拿到色环电阻要把最靠近电阻端部的那一环认为第一环,否则会读反,对色环不大熟悉者,建议万用表鉴别加以证实。

如果是四色环，前两位是有效数字，第三色环是倍率，第四色环是误差。

如果是五色环，前三位是有效数字，第四色环是倍率，第五色环是误差。

如何识别色环的起始环：1、偏差环距其它环较远。

2、偏差环较宽。

3、第一环距端部较近。

4、有效数字环无金、银色。

（解释：若从某端环数起第1、2环有金或银色，则另一端环是第一环。

）5、偏差环无橙、黄色。

（解释：若某端环是橙或黄色，则一定是第一环。

）6、试读：一般成品电阻器的阻值不大于22MΩ，若试读大于22MΩ，说明读反。

7、试测。

用上述还不能识别时可进行试测，但前提是电阻器必须完好。

应注意的是有些厂家不严格按第1、2、3条生产，以上各条应综合考虑。

你的电阻：绿金黄黑棕。

明显，你的第二环是金。

而金没有做有效数字的，所以你读的没有对。

而误差位也只有金、银、棕而已。

轻松搞定-色环电阻读数问题
对于玩电子的来说，色环电阻的读数也算是个不大不小的问题了，即使我这种老鸟有时候也会突然脑袋短路。

今天看到个小工具，忍不住分享给大家。

制作方法很简单：
将图纸打印出来，然后剪出几个色轮，按照下图的做法，将它们叠罗汉。

记得将最大的色轮中心三个小片剪出来，并且折起来，这三个小折片就是整个组合轮盘的中轴啦。

将欧姆符号的小圆片粘贴在中轴的三个小圆片上。

最后在大色轮的背后贴上色环电阻的识别规则，整个速读器就做好了。

由外向里三圈色环分别对应电阻从左到右的三个读数环。

如下图，拨动色轮，将颜色与电阻上的色环一一对应上，你看到的读数就是电阻的欧姆值了。
