汉邦高科--培训文档基础篇

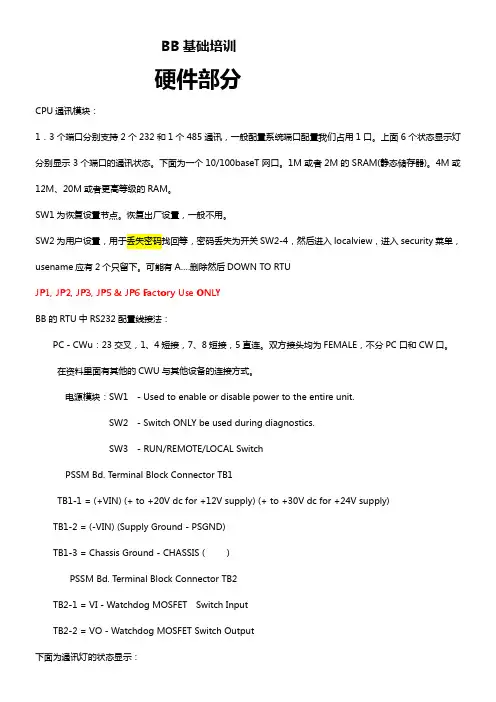

BB基础培训硬件部分CPU通讯模块：1．3个端口分别支持2个232和1个485通讯，一般配置系统端口配置我们占用1口。

上面6个状态显示灯分别显示3个端口的通讯状态。

下面为一个10/100baseT网口。

1M或者2M的SRAM(静态储存器)。

4M或12M、20M或者更高等级的RAM。

SW1为恢复设置节点。

恢复出厂设置，一般不用。

SW2为用户设置，用于丢失密码找回等，密码丢失为开关SW2-4，然后进入localview，进入security菜单，usename应有2个只留下。

可能有A….删除然后DOWN TO RTUJP1, JP2, JP3, JP5 & JP6 Factory Use ONLYBB的RTU中RS232配置线接法：PC－CWu：23交叉，1、4短接，7、8短接，5直连。

双方接头均为FEMALE，不分PC口和CW口。

在资料里面有其他的CWU与其他设备的连接方式。

电源模块：SW1 - Used to enable or disable power to the entire unit.SW2 - Switch ONLY be used during diagnostics.SW3 - RUN/REMOTE/LOCAL SwitchPSSM Bd. T erminal Block Connector TB1TB1-1 = (+VIN) (+ to +20V dc for +12V supply) (+ to +30V dc for +24V supply)TB1-2 = (-VIN) (Supply Ground - PSGND)TB1-3 = Chassis Ground - CHASSIS ( )PSSM Bd. T erminal Block Connector TB2TB2-1 = VI - Watchdog MOSFET Switch InputTB2-2 = VO - Watchdog MOSFET Switch Output下面为通讯灯的状态显示：BB端子排的接法：DI DO AI AODI:DO：针脚定义与DI一样。

1.开箱检查拆开外包装时请您及时确认物品与清单是否一致，若发现缺失或损坏，请及时与您的供应商联系。

具体的配置清单请参见下表。

表格1 主机配件清单注1：一般情况下，摄像机镜头、SD卡、直流电源适配器皆为选配。

2.产品特点：◆采用高级的H.264视频压缩技术，支持HD高清视频编码◆内建移动侦测、视频遮挡、一键复位、报警I/O等功能◆内置MicroSD卡存储插槽，支持前端视频的本地存储3.技术指标：4.尺寸图5.Web方式浏览5.1简介本产品支持在PC端通过Web页面来访问和管理设备。

5.2系统登录5.2.1网络连接步骤1、首先确认网络摄像机已经正确接入网络。

步骤2、给电脑主机和网络摄像机分别设置IP地址、子网掩码和网关（如果网络中没有路由器设备请分配同网段的IP地址，若网络中有路由设备则需设置好相应的网关和子网掩码），网络摄像机出厂默认的IP地址为192.168.0.100。

步骤3、利用Ping 192.168.0.100（网络摄像机IP地址）的方法来检验网络是否连通。

5.2.2登录Web服务器步骤1、打开IE网页浏览器，在地址栏里输入想要登录的网络摄像机IP地址，按回车键。

步骤2、连接成功后，弹出登录界面，如图8所示，输入用户名和密码，并点击登录按钮登录系统。

出厂默认管理员用户名为admin，密码为：888888，登录后请用户及时更改管理员密码。

步骤3、登录系统后，弹出运行加载项，单击左键会弹出：“是否运行该ActiveX控件？”请点击运行，系统会自动识别安装。

如果系统禁止下载，请确认是否安装了其他禁止控件下载的插件，并降低IE的安全等级，设置IE工具→Internet选项→安全→自定义级别→ActiveX控件和插件中“对未标记为可安全执行脚本的ActiveX控件初始化并执行脚本”和“下载未签名的ActiveX控件”设为提示。

步骤4、Web登录成功后，显示如图9所示的界面。

图8 Web登陆界面供参考。

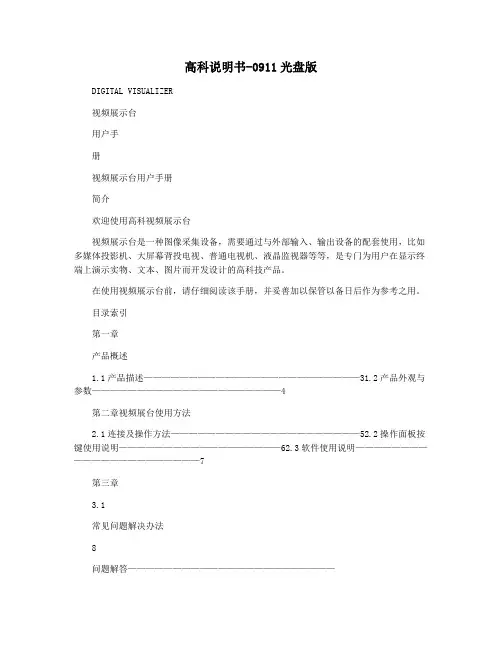

高科说明书-0911光盘版DIGITAL VISUALIZER视频展示台用户手册视频展示台用户手册简介欢迎使用高科视频展示台视频展示台是一种图像采集设备，需要通过与外部输入、输出设备的配套使用，比如多媒体投影机、大屏幕背投电视、普通电视机、液晶监视器等等，是专门为用户在显示终端上演示实物、文本、图片而开发设计的高科技产品。

在使用视频展示台前，请仔细阅读该手册，并妥善加以保管以备日后作为参考之用。

目录索引第一章产品概述1.1产品描述————————————————————————31.2产品外观与参数—————————————————————4第二章视频展台使用方法2.1连接及操作方法—————————————————————52.2操作面板按键使用说明——————————————————62.3软件使用说明——————————————————————7第三章3.1常见问题解决办法8问题解答———————————————————————4.14.2产品声明9保修说明———————————————————————特别声明———————————————————————9第一章1.1产品描述1.1.1装箱附件清单产品概述打开包装箱，拿出主机和附件，检查下列部件是否齐全1234567数码视频展示台电源适配器（或交流电源线1根）信号线用户手册电子版(CD光盘内)红外遥控器（选配）RS232连接线（选配）USB 线（选配） 1台1只1根1份1只1根1根1个1.1.2产品部件名称（其他外形类似）1摄像机外壳，内部装备高解析度摄像机和镜头○122镜头杆支架及灯体○3侧灯及灯臂○4操作面板○5演示台面○6红外接收窗○65○341.2产品外观与参数1.2.13301/5300系列S 系列8000系列（图片仅供参考，以实物为准）1.2.2产品接口参数①输入端口VGA ×2AV ×1Mic ×1（选配）②输出端口VGA ×2AV ×2③控制端口USB×1RS232×1SD 读卡×1（选配）LCD×1（选配）（部分型号有略微差异，以实际为准）9000系列第二章2．1连接及操作方法视频展台使用方法2.1.1、开机前根据需要将展示台接口与外围设备连接好，请参考下列示意图连接设备：（部分机型接口有略微差异，均参考此图使用）PC IN AUDIO AUDIOVGA-OUT1VGA-OUT2USBI O U TVGA-IN1VGA-IN2RS232SVIDEO VIDEO VIDEOD C 12V R S 232IN V O U T S V IDE O A -O U TU S BV G A -IN 1V G A -IN 2V G A -O U T 1V G A -O U T 2M IC A -I N U SB P OR T SD -CA RDCF-CA RDVGA-OUT1/VGAOUT2：连接显示设备的VGA 接口，如投影机，显示器等VGA-IN1/VGA-IN2：连接外部VGA 信号源USB：连接电脑USB 接口RS232：连接电脑串口SVIDEO：S-VIDEO 信号输出V-IN ：RCA 视频输入口A-OUT：音频输出口V-OUT ：RCA视频输出口MIC:麦克风输入（选配）A-IN:音频输入口（选配）USBPORT:USB 输入输出口（选配）SD-CARD :SD 卡插槽（选配）CF-CARD :CF 卡插槽（选配）2.2.2、准备使用视频展示台(参考主机外观图)：步骤一一手轻压演示台面，拖住摄像机壳主体，拉起支撑杆至预定位置（部分机型要先压下锁定按钮才能拉起支撑杆）；步骤二放下两侧灯，调节两侧灯角度至适当位置；步骤三转动摄像头，调节其角度至垂直演示台面，取下镜头盖。

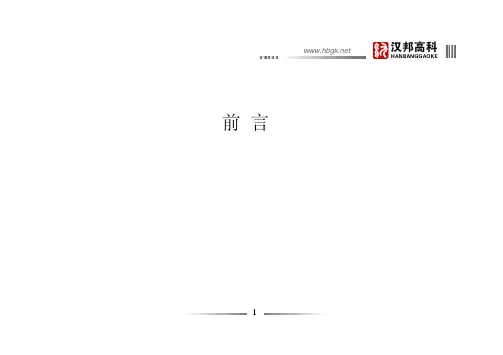

汉邦高科硬盘录像机客户端说明指导书前言感谢您选用我公司产品，我们将竭诚为您提供最优质的服务。

本用户手册的内容仅供参考，如有更新恕不另行通知；更新内容将会在本手册的新版本中加入,同时会在公司网站下载中心提供最新版的说明书。

本用户手册可能包含技术上不准确或印刷错误，真诚地希望您能把意见及时反馈给我们，在以后的版本中，我们会加以充实或改进。

目录一、软件简介 .................................................................................................................................错误！未定义书签。

功能概述 ...................................................................................................................................错误！未定义书签。

安装及界面介绍 .......................................................................................................................错误！未定义书签。

二、客户端详解 .............................................................................................................................错误！未定义书签。

辅助功能区 ...............................................................................................................................错误！未定义书签。

培训教材目录第一章基础培训教材第一节常用术语解释（一） (1)1．组装图 (1)2．轴向引线元件 (1)3．单端引线元件 (1)4．印刷电路板 (1)5．成品电路板 (1)6．单面板 (1)7．双面板 (1)8．层板 (2)9．焊盘 (2)10．元件面 (2)11．焊接面 (2)12．元件符号 (2)13．母板 (2)14．金属化孔(PTH） (2)15．连接孔 (2)16．极性元件 (2)17．极性标志 (2)18．导体 (2)19．绝缘体 (2)20．半导体 (3)21．双面直插 (3)22．套管 (3)23．阻脚 (3)24．管脚打弯 (3)25．预面型 (3)第一节常用术语解释（二） (4)1．空焊 (4)2．假焊 (4)3．冷焊 (4)4．桥接 (4)5．错件 (4)6．缺件 (4)7．极性反向 (4)8．零件倒置 (4)9．零件偏位 (4)10．锡垫损伤 (4)11．污染不洁 (4)12．爆板 (4)13．包焊 (4)14．锡球 (4)15．异物 (4)16．污染 (4)17．跷皮 (4)18板弯变形 (4)19．撞角、板伤 (4)20．爆板 (4)21．跪脚 (4)22．浮高 (4)23．刮伤 (4)24．PCB板异物 (4)25．修补不良 (4)26．实体 (5)27．过程 (5)28．程序 (5)29．检验 (5)30．合格 (5)31．不合格 (5)32．缺陷 (5)33．质量要求 (5)34．自检 (5)35．服务 (5)第二节电子元件基础知识 (6)（一）阻器和电容器 (6)1．种类 (6)2．电阻的单位 (6)3．功率 (6)4．误差 (6)5．电阻的标识方法·····················6—86．功率电阻 (8)7．电阻网络························8—98．电位器 (9)9．热敏电阻器 (9)10．可变电阻器 (9)（二）电容器 (10)1．概念和作用 (10)2．电路符号 (10)3．类型 (10)4．电容量 (10)5．直流工作电压 (10)6．电容器上的工程编码 (10)7．习题·························11-12二、变压器（Transformer）和电感器（Inductor） (13)（一)变压器 (13)（二)电感器 (13)三、二极管（diodc) (14)1．稳压二极管 (14)2．发光二极管(LED） (14)四、三极管（triode) (15)1．习题 (16)五、晶体(crystal） (17)六、晶振（振荡器） (17)七、集成电路(IC） (17)八、稳压器 (18)九、IC插座（Socket) (18)十、其它各种元件 (19)1．开关（Rwitch） (19)2．继电器（Relayo） (20)3．连接器(Connector) (20)4．混合电(mixed circuit） (20)5．延迟器 (20)6．篇程连接器 (20)7．保险丝(fuse） (20)8．光学显示器（optic monitor) (20)9．信号灯（signal lamp） (20)十一、静电防护知识 (20)1．手带 (21)2．脚带 (21)3．工作台表层材料 (21)4．导电地板胶和导电腊 (21)5．导电框 (21)6．防静电袋 (22)7．空气电离器 (22)8．抗静电链 (22)十二、储蓄过程 (23)十三、元件符号归类 (23)一、公司产品生产工艺流程 (24)二、插件技术 (24)1．电阻的安装 (24)2．电容的插装························25—263．二极管的插装 (27)4．三极管的安装 (27)5．晶体的安装 (27)6．振荡器的安装 (27)7．IC的安装 (27)8．电感器的发装 (27)9．变压器的安装 (27)三、补焊技术 (28)四、测试技术..........................28-29第二章品质管制的演进史.. (30)第一节、品质管制演进史 (30)一、品质管制的进化史 (30)第二节、品管教育之实施 (31)一、品质意识的灌输 (31)二、品管方法的训练及导入 (32)三、全员参与，全员改善 (33)第三节品管应用手法 (34)一、层别法 (34)二、柏拉图法··························35/36三、特性要因图法 (37)（一）特性要因图使用步骤 (37)（二）特性要因图与柏拉图之使用 (38)（三）特性要因图再分析 (38)四、散布图法 (39)五、直方图法 (40)六、管制图法 (41)（一）管制图的实施循环 (41)（二）管制图分类 (42)1．计量值管制图 (42)2．计数值管制图 (42)（三)X—R管制图 (43)七、查核表（Check Sheet）····················44/45第四节品管抽样检验 (46)（一）抽样检验的由来 (46)（二）抽样检验的定义 (46)（三）用语说明 (46)1．交货者及检验收者 (46)2．检验群体 (46)3．样本 (46)4．合格判定个数 (46)5．合格判定值 (46)6．缺点 (46)7．不良品 (47)四、抽样检验的型态分类 (47)1．规准型抽样检验 (47)2．选别型抽样检验 (47)3．调整型的抽样检验 (47)4．连续生产型抽样检验 (47)五、抽样检验与全数检验之采用 (48)1．检验的场合 (48)2．适应全数检验的场合 (48)六、抽样检验的优劣 (48)1．优点 (48)2．缺点 (48)七、规准型抽样检验 (48)1．允收水准（Acceptable Quality Level） (48)2．AQL型抽样检验 (49)八、MIL-STD-105EⅡ抽样步骤···················49/50九、抽取样本的方法 (50)第三章5S 活动与ISO9000知识第一节5S活动 (51)一、5S活动的兴起 (51)二、定义 (51)三、整理整顿与5S活动·······················52/53四、推行5S活动的心得 (54)五、5S活动的作用 (54)第二节ISO9000基础知识 (55)一、前言 (55)二、ISO9000：94版标准的构成 (55)三、重要的术语 (5556)四、现场质量管理 (56)1．目标 (56)2．精髓 (56)3．任务 (56)4．要求 (57)ISO9001：2000版 (58)1．范围 (58)2．参考标准 (58)3．名词与定义 (58)4．品质管理系统···························58/69。

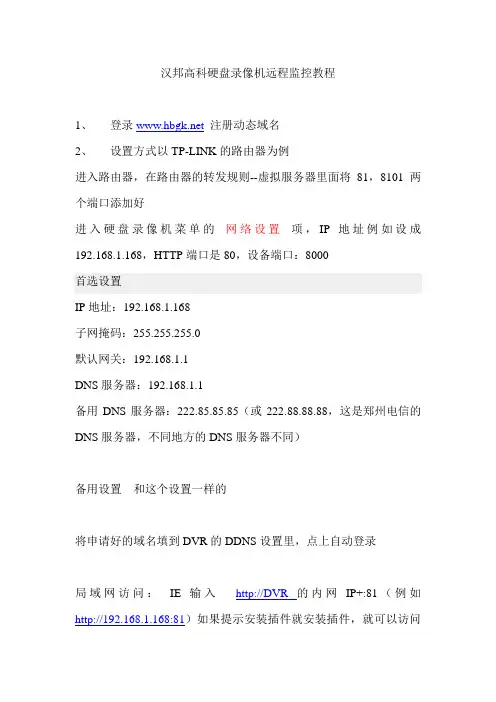

汉邦高科硬盘录像机远程监控教程1、登录注册动态域名2、设置方式以TP-LINK的路由器为例进入路由器，在路由器的转发规则--虚拟服务器里面将81，8101两个端口添加好进入硬盘录像机菜单的网络设置项，IP地址例如设成192.168.1.168，HTTP端口是80，设备端口：8000首选设置IP地址：192.168.1.168子网掩码：255.255.255.0默认网关：192.168.1.1DNS服务器：192.168.1.1备用DNS服务器：222.85.85.85（或222.88.88.88，这是郑州电信的DNS服务器，不同地方的DNS服务器不同）备用设置和这个设置一样的将申请好的域名填到DVR的DDNS设置里，点上自动登录局域网访问：IE输入http://DVR的内网IP+:81（例如http://192.168.1.168:81）如果提示安装插件就安装插件，就可以访问了，路由器映射取决于你用的是什么品牌的，不同品牌的路由器设置不尽相同（这个可以咨询一下路由器的厂商），要映射的端口是81和8101，这两端口对应的IP是你硬盘录像机的IP地址。

外网访问：一是http://DVR的域名+:81（例如:81）二是http://DVR的外网IP+:81如果是用的客户端软件，在IP地址后面填入192.168.1.168，端口8101，用户名admin,再输入密码888888登录就可以了申请动态域名步骤1、2、动态域名3、汉邦在线用户管理注册我同意完成动态域名注册路由器设置步骤1、以TP－LINK路由器为例2、转发规则虚拟服务器添加新条目设置的地址）汉邦高科客服热线：400-6865-116。

HDVR 软件V1.3用户手册(版本V1.3)目录重要提示 (3)第一章硬件及软件安装 (4)1.1 硬件安装 (4)1.1.1 硬件驱动安装 (4)1.1.2 连接向导 (10)1.2 软件安装 (12)第二章系统控制 (15)2.1 概述 (15)2.2 系统控制面板 (20)2.3 摄像机设置 (21)2.3.1 预览修改 (22)2.3.2 录像设置 (24)2.3.3 报警设置（内含智能操作讲解） (25)2.3.4 色彩调整 (31)2.3.5 自动工作计划设置 (33)2.3.6 云台设置 (36)2.4 系统设置 (37)2.4.1 短信服务器 (38)2.4.2 E-Mail 服务器 (38)2.4.3 手机监控服务配置 (39)2.4.4 系统设置 (41)第三章回放 (43)3.1 概述 (43)3.2 主菜单 (44)3.2.1 浏览抓帧 (44)3.2.2 局部放大 (45)3.2.3 回放模式 (47)3.2.4 刻录 (49)3.3 回放控制 (50)3.4 智能搜索 (51)3.5 即时回放 (53)第四章其他功能 (54)4.1 概述 (54)4.2 用户管理 (55)4.2.1 本地用户管理 (55)4.2.2 远程用户管理 (56)4.3 工具 (58)4.3.1 电子地图编辑器 (58)4.3.2 电子地图浏览器 (60)4.3.3 本地报警输出控制 (60)4.3.4 报警触发自动全屏 (61)4.4 磁盘管理 (61)4.4.6 清盘及写盘故障信息 (61)4.4.7 本地磁盘信息 (62)4.5 日志管理 (63)4.6 数字矩阵 (63)4.6.1 设置 (64)4.6.2 使用数字矩阵 (66)4.7 矩阵控制 (66)4.8 通讯 (66)4.8.1 语音对讲 (66)4.8.2 发送手机短信 (68)4.9 网路设备管理 (68)4.10 视频输出 (69)4.10.1 设置视频输出 (69)4.10.2 设置视频输出轮巡 (70)4.11自动域名解析工具 (70)第五章HDVR 客户端 (71)5.1 运行客户端 (71)5.2 分控设置 (72)5.3 远程预览 (74)5.4 远程系统设置 (74)5.5 存储设置 (76)5.6 HDVR 客户端回放 (76)5.6.1 本地回放 (76)5.6.2 远程回放 (77)第六章IE 远程访问 (80)6.1 启用IE 浏览器中A CTIVE X 选项 (80)6.2 IE 分控设置 (80)6.3 IE 远程预览 (80)附录一菜单结构 (82)重要提示为了您的系统能够稳定运行，请您务必按下面指示操作：1．至少将磁盘分为两个区，第一个分区用来装windows 操作系统和应用程序，其他分区用来储存录像资料。

第一章产品简介1.1 概述HB7000及HB7200系列数字硬盘录像机是为构建视音频数字监控系统而设计开发的。

产品基于NXPTrimedia和TIDM645DSP芯片，采用H264缩算法、嵌入式实时多任务操作系统（RTOS）和一体化的设计，在单板上集成了视音频采集、压缩、存储、网络传输、多路云台控制、报警检测等功能，HB7000及HB7200系列实现了整机单板结构，保证了系统的高集成度和高可靠性。

HB7000及HB7200系列采用新文件系统，称MFS,即流媒体文件系统；新文件系统是基于micosoftFAT32基础上，创新的适合于DVR专用文件系统；长时间运行不产生磁盘碎片；合理的流媒体操作调度，操作反应快；增加MFS中关键信息校验保护，避免关键区域硬盘损坏带来的灾难性问题；HB7000及HB7200系列支持TCP/IP协议（支持A R P、RA RP、TCP、UDP、P P PO E、DDNS、DHCP；采用双码流技术，在保证广域网传输效果的同时不影响本地存储。

提供完备的网络监控客户端软件；同时也支持IE浏览任何一路视频信号、云台控制、视频点播等。

HB7000 及HB7200 系列提供了多种接口，支持DVI 数字显示接口、USB2.0 高速备份。

部分型号支持视频多路回放功能（7200 系列不支持），HB7000 及HB7200 系列主机仅支持遥控器和鼠标操作。

1.2 产品分类HB7000系列CIF分辨率嵌入式数字硬盘录像机：HB7200系列D1分辨率嵌入式数字硬盘录像机：第二章技术指标及主要功能2.1 技术指标1、视频参数视频输入：复合视频输入PAL制（25帧/秒）NTSC制（30帧/秒）（BNC接口，1Vp-p,75Ω）视频输出：一路复合视频输出（BNC接口，1Vp-p,75Ω）PAL制（625线）NTSC 制（525线）一路VGA模拟及一路DVI数字显示输出(频率：60HZ，分辨率可调：支持800X600、1024X768、1280X768、1360X768)2、音频参数音频输入：HB7000系列4/8/16路，HB7200系列4/8路音频输入（BNC接口，输入阻抗：10KΩ，输入幅度：Vp-p=2.0VLINE）音频输出：一路音频输出（BNC接口，输出阻抗：10KΩ，输出幅度：Vp-p=2.0VLINE）语音对讲：输入（3.5MM接口，输入阻抗：10KΩ，输入幅度：Vp-p=2.0VLINEin/50mVMICin）输出（BNC 接口，输出阻抗：10KΩ，输出幅度：Vp-p=2.0VLINE）3、视频压缩：压缩算法 H.264，分辨率 CIF：PAL(352X288）25 帧/秒/路；NTSC(352X240)30 帧/秒/路；分辨率 D1：PAL(704*576)25 帧/秒/路；NTSC（704X480）30 帧/秒/路；HB7204、HB7208 为高画质 D1 4、音频压缩：HB7000系列压缩算法G.711或G.722，HB7200系列压缩算法G.711，音频采样率8K采样/秒，16bit/采样点5、操作系统：嵌入式实时操作系统（RTOS）6、硬盘接口：SATA接口，支持48bitLBA工作模式7、报警接口报警输入：报警输入支持常开/常闭两种形式，HB7000提供4/8/16路报警输入，HB7200系列提供4/8路报警输入报警输出：2路报警输出（常开，继电器输出）8、串行接口: RS485，支持网络透明通道连接，支持串口控制键盘9、操作方式: 多功能红外遥控器，PS/2鼠标,串口控制键盘10、备份接口：2个USB2.0接口，支持数据备份功能11、网络接口：10M/100M自适应以太网端口12、视频环通矩阵：所有型号均支持视频环通，HB7200系列（HB7204除外）、HB8008,HB7016、HB8008R及HB7016R支持视频矩阵13、供电电源：220±30%V，50±3%HZ，110±20%V，60±3%HZ可选14、机箱尺寸：HB7004 325X220X55，HB7008、HB7016、HB7204、HB7208405X310X55(长X宽X高，毫米）；2.2 主要功能本系列嵌入式数字硬盘录像机采用高性能嵌入式实时多任务操作系统（RT OS）和嵌入式处理器，完美实现构建监控系统所需要的各种功能。

< 汉邦高科-------手机监控说明>目录手机监控简易说明 (1)1、手机监看要求 (1)2、注意事项 (1)一 DVR连接广域网两种方式 (3)1.1 DVR拨号与监听端口设置（适用DVR单独拨号） (3)1.2 DVR路由器映射与域名解析（适用DVR接入公共网络） (4)二诺基亚5800W触控手机客户端操作说明 (8)客户端支持手机机型 (8)2.1 塞班系统手机客户端安装 (8)2.2 手机客户端连接DVR设置与各功能键说明 (9)三 IPhoneMC1312P手机客户端操作说明 (13)客户端支持以下型号手机： (13)3.1 IPhone手机客户端安装................................错误！未定义书签。

3.2 手机客户端服务器IP设置与界面操作说明 (13)四多普达HTCS900（操作系统Windows mobile）操作说明 (19)Windows Mobile支持以下机型： (19)4.1 多普达HTCS900手机客户端安装 (19)4.2 手机客户端服务器IP设置与界面操作说明 (20)五黑莓9700手机客户端说明 (24)黑莓BlackBerry支持以下型号： (24)5.1黑莓9700手机客户端安装 (24)5.2手机客户端登录DVR设置 (26)六 andorid操作系统手机客户端使用说明 (30)客户端支持以下型号： (30)6.1 安装手机客户端 (30)6.2 手机客户端设置界面与播放界面说明 (31)手机监控简易说明1、手机监看要求1.1手机和DVR都必须接入因特网a:手机可通过GPRS,WIFI,3G网络三种方式上网，具体手机设置可咨询电信或联通客服b:DVR可通过路由映射或直接拨号两种方式上网1.2DVR需设置的选项a:主菜单->网络设置->平台服务器->华科手机平台->加载->监听端口(默认15966，可任意设置1-65535),视频通道默认不是选中需要选中，这个界面只需设置这2个项，其他的如用户名，密码，服务器地址，服务器端口等无需设置，设置好后点连接即可，不用管有没有登录上(详细见1.1.2中的图3)。

HB4000系列网络存储服务器快速操作手册（V1.0适用于HB4008~~HB4016D）北京汉邦高科数字技术有限公司目录一准备工作 (3)1.1前面板接口 (3)1.2后面板接口 (3)1.3安装磁盘 (4)1.4登录系统 (4)二组建磁盘阵列 (6)三创建iSCSI Target服务 (8)3.1创建物理卷组（PV） (8)3.2创建逻辑卷（LV） (10)3.3架设iSCSI服务 (12)一准备工作1.1前面板接口风扇1~3 网口磁盘电源重启开关USB 11~3 11~3打开计算机后通过指示灯观察主机运行状态。

1.2后面板接口千兆网络接口冗余电源COM口VGA口USB接口口1、为主机冗余电源同时接驳上电源2、连接两个网络接口（出厂内建负载均衡模式两个网卡建议全部接驳交换机）3、连接VGA接口4、连接USB键盘鼠标5、BIOS的密码默认为8888881.3安装磁盘取出前面板抽取盒，逐个用专用螺丝固定住磁盘不安装螺丝会造成热插拔背板断裂。

1.4登录系统主机通过自检后，进入命令控制台，界面中显示的 Band0 IP 地址即为服务器 IP 默认地 址如下 192.168.1.250，然后将客户端连接到网络中配置为 192.168.1.0网段，打开 IE 输入如 下地址“http://192.168.1.250:8800/”出现如下信息，请选择“继续浏览此网站”出现登陆界面后输入以下信息用户名：admin 密码：hb40001.5网络配置进入系统后首先选择“网络配置”的子菜单“负载均衡”在如下菜单中选择填写您所需要的IP地址、子网掩码、和网关信息并且确认网卡是否都已经处于“已连接状态”。

注：出厂配置模式为实用性和效能最佳的alb模式，如要改变请详细参开“显示模式说明”这一栏根据情况谨慎选择负载均很模式。

二组建磁盘阵列选择菜单中“存储管理”的子菜单“Raid控制器”进入如下界面选择“Out-of-band RAID控制器”按“管理”，在弹出页面中选择“继续浏览该网站”填写信息如下用户名：RAID密码：hpt选择菜单“Manage”下的子菜单“Device”点选“Initialize Devices”初始化所有磁盘选择菜单“Manage”下的子菜单“Array”点选“Create Array”开始组建RAIDArray Type（Raid级别）：选择RAID5（最佳选择）Array Name（Raid名字）：输入你想取的任意名字（字母、字符和数字组成）Initialization Method（组建Raid模式）：选择Quick Init（最佳选择）Catch Policy（缓存策略）：选择Write Back（最佳选择）Bolck Size（块值）：选择64K（默认即刻）选择你组建Raid的磁盘：选择Select All即使用全部磁盘Capacitiy（使用容量）：不需要填写默认Maximum即使用全部容量最后选择Creaste开始创建弹出对话框代表组建成功，至此Raid组建工作完成。

北京汉邦高科数字技术股份有限公司地址：北京市海淀区长春桥路11号万柳亿城中心C 座裙房四层 网址： 客服电话：400-6865-116● 支持4路网络摄像机、网络快球等设备的接入； ● 全系列支持ONVIF 标准网络摄像机接入； ● 支持4路实时音视频流存储；● 多网口即插即用专利技术，使用简单方便； ● 支持1个SATA 接口；● 支持多种录像方式：手动录像、定时录像、移动录像、报警录像； ● 支持HDMI 、VGA 视频输出；● VGA 及HDMI 视频输出分辨率最高达1920*1080p60； ● 支持 NTP 网络校时服务； ● 支持4路视频回放;HB-NVR7908 网络硬盘录像机 应用场合适用于金融、超市、电信、政府、学校、机场、 工厂、酒店等要求高清画质的场所北京汉邦高科数字技术股份有限公司地址：北京市海淀区长春桥路11号万柳亿城中心C 座裙房四层 网址： 客服电话：400-6865-116简单描述产品系列名称 HB-NVR22系列 产品属性HB-NVR7904 产品名称(中文) 网络硬盘录像机 产品型号 HB-NVR7904X3-L 产品描述 4路720P 经济型 视音频编码参数视频预览1分屏：1080P/ 4分屏：720P / 回放性能 1*1080P || 4*720P管理能力 4*1080P视音频输出视频输出 1 音频输出1 VGA(DB15) 1 HDMI 1 实时预览路数4 硬盘驱动器最大容量4T 内置SATA 硬盘个数 1 外部接口对讲输入 1 对讲输出 1 USB2 网络RJ45 1000M 即插即用网口 不支持 报警输入 0 报警输出0 其他工作温度 -10℃- 50℃ 电源输入12VDC。
