实验四 利用锁相环实现载波同步

一、实习目的通过对专业基础课与专业理论课的学习后，以及同学们都具备了一些有关模拟电路及数字电路分析、设计、调试能力。

本次实习主要是针对整个通信系统而言的。

1.掌握通信系统的整体概念及组成模块。

2.理解每个模块的原理及实现的功能。

3.根据自己所完成的模块载波同步模块：1. 掌握模拟锁相环的工作原理，以及环路的锁定状态、失锁状态、同步带、捕捉带等基本概念。

2. 掌握用平方环法从2DPSK信号中提取相干载波的原理及模拟锁相环的设计方法。

3. 了解相干载波相位模糊现象产生的原因。

二、实习要求在本实习我主要负责完成载波同步单元，该单元采用平方环从2DPSK信号中提取相干载波。

1. 观察模拟锁相环的锁定状态、失锁状态及捕捉过程。

2. 观察环路的捕捉带和同步带。

3. 用平方环法从2DPSK信号中提取载波同步信号，观察相位模糊现象。

三、实习内容（1）实习题目: 数字通信系统---载波同步（2）原理介绍:通信是通过某种媒体进行的信息传递。

在古代，人们通过驿站、飞鸽传书、烽火报警等方式进行信息传递。

到了今天，随着科学水平的飞速发展，相继出现了无线电，固定电话，移动电话，互联网甚至可视电话等各种通信方式。

通信技术拉近了人与人之间的距离，提高了经济的效率，深刻的改变了人类的生活方式和社会面貌。

:通信系统的一般模型如下在本次实验中, 通过动手焊接部分模块最后通过联试来完成整个通信系统的过程.主要目的是让大家更深刻的理解通信系统的整体概念及基本理论。

1.整个系统试验框图如下：TX-3 ͨÐÅÔ­Àí½ÌѧʳÑéϳͱ °¼¾ÖʾÒâͼ通信系统中常用平方环或同相正交环（科斯塔斯环）从2DPSK信号中提取相干载波。

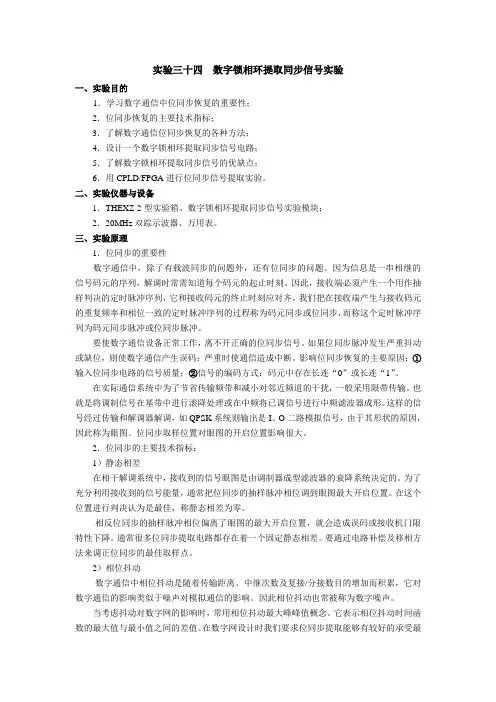

实验三十四数字锁相环提取同步信号实验一、实验目的1．学习数字通信中位同步恢复的重要性；2．位同步恢复的主要技术指标；3．了解数字通信位同步恢复的各种方法；4．设计一个数字锁相环提取同步信号电路；5．了解数字锁相环提取同步信号的优缺点；6．用CPLD/FPGA进行位同步信号提取实验。

二、实验仪器与设备1．THEXZ-2型实验箱、数字锁相环提取同步信号实验模块；2．20MHz双踪示波器、万用表。

三、实验原理1．位同步的重要性数字通信中，除了有载波同步的问题外，还有位同步的问题。

因为信息是一串相继的信号码元的序列，解调时常需知道每个码元的起止时刻。

因此，接收端必须产生一个用作抽样判决的定时脉冲序列，它和接收码元的终止时刻应对齐。

我们把在接收端产生与接收码元的重复频率和相位一致的定时脉冲序列的过程称为码元同步或位同步，而称这个定时脉冲序列为码元同步脉冲或位同步脉冲。

要使数字通信设备正常工作，离不开正确的位同步信号。

如果位同步脉冲发生严重抖动或缺位，则使数字通信产生误码；严重时使通信造成中断。

影响位同步恢复的主要原因：①输入位同步电路的信号质量；②信号的编码方式：码元中存在长连“0”或长连“1”。

在实际通信系统中为了节省传输频带和减小对邻近频道的干扰，一般采用限带传输。

也就是将调制信号在基带中进行滚降处理或在中频将已调信号进行中频滤波器成形。

这样的信号经过传输和解调器解调，如QPSK系统则输出是I、O二路模拟信号，由于其形状的原因，因此称为眼图。

位同步取样位置对眼图的开启位置影响很大。

2．位同步的主要技术指标：1）静态相差在相干解调系统中，接收到的信号眼图是由调制器成型滤波器的衰降系统决定的。

为了充分利用接收到的信号能量，通常把位同步的抽样脉冲相位调到眼图最大开启位置。

在这个位置进行判决认为是最佳，称静态相差为零。

相反位同步的抽样脉冲相位偏离了眼图的最大开启位置，就会造成误码或接收机门限特性下降。

通常很多位同步提取电路都存在着一个固定静态相差。

锁相环的原理范文锁相环（Phase-Locked Loop，PLL）是一种广泛应用于电子通信、数字信号处理、时钟系统等领域的控制系统。

它的主要功能是将输入信号的相位和频率与参考信号进行比较，并通过反馈回路来控制输出信号的相位和频率，使得输出信号与参考信号保持同步。

锁相环通常由三个主要部分组成：相位比较器、环路滤波器和振荡器。

相位比较器是锁相环的核心部件之一，它用于将参考信号和输出信号的相位进行比较，并产生一个误差信号。

常见的相位比较器有两种类型：正弦相位比较器和数字相位比较器。

1.正弦相位比较器：在其中一个时间点上，正弦相位比较器通过对输入信号和参考信号进行正弦函数运算，得到一个差值信号。

这个差值信号产生的幅度与输入信号和参考信号之间的相位误差有关。

2.数字相位比较器：数字相位比较器将输入信号和参考信号分别转换为数字形式，并进行逐位比较。

根据比较结果，数字相位比较器产生一个误差信号，表示输入信号和参考信号之间的相位差。

相位比较器产生的误差信号被送入环路滤波器。

环路滤波器的作用是对误差信号进行滤波和放大，以产生控制信号。

常见的环路滤波器有积分环路滤波器和低通滤波器。

1.积分环路滤波器：积分环路滤波器将误差信号进行积分运算，以消除高频噪声和抑制低频误差。

积分环路滤波器的输出是一个连续的直流信号，用于控制振荡器的频率。

2.低通滤波器：低通滤波器用于滤除误差信号中的高频噪声，只保留低频成分。

低通滤波器的输出用于调节振荡器的相位。

振荡器是锁相环的另一个重要组成部分。

它根据控制信号产生输出信号，并将输出信号反馈给相位比较器，与参考信号进行比较。

根据比较结果，振荡器调整输出信号的频率和相位，使其逐渐与参考信号同步。

根据不同的应用场景，锁相环还可以加入除频器（频率分频器）、数字-模拟转换器等辅助功能，以实现更复杂的控制任务。

总结起来，锁相环通过相位比较器对输入信号和参考信号的相位进行比较，然后通过滤波器将误差信号转换成控制信号，最后通过振荡器产生同步相位的输出信号。

锁相环工作原理锁相环（PLL）是一种常见的控制系统，用于同步电路中的时钟和数据信号。

它的工作原理涉及到频率比较器、相位检测器、环路滤波器和振荡器等元件，通过这些元件的相互作用，锁相环可以实现信号的精准同步和稳定输出。

接下来，我们将详细介绍锁相环的工作原理。

首先，锁相环的核心部分是频率比较器，它用来比较输入信号和反馈信号的频率差异。

当两者频率不一致时，频率比较器会输出一个误差信号，这个误差信号将被送入相位检测器。

相位检测器的作用是将误差信号转换成相位差，然后送入环路滤波器。

环路滤波器用来滤除误差信号中的高频成分，同时增强低频成分，以保证锁相环的稳定性和收敛速度。

经过环路滤波器处理后的信号将被送入振荡器，振荡器的频率和相位将根据输入信号和反馈信号的比较结果进行调整，最终实现输入信号和反馈信号的同步。

除了频率比较器、相位检测器、环路滤波器和振荡器外，锁相环还包括分频器和反馈回路。

分频器用来将振荡器的输出信号分频，以生成反馈信号；反馈回路则将反馈信号送回频率比较器，形成闭环控制系统。

总的来说，锁相环的工作原理是通过不断比较输入信号和反馈信号的频率差异，将误差信号转换成相位差，经过滤波和调整后最终实现信号的同步。

它在通信、控制系统和数字信号处理等领域有着广泛的应用，能够提高系统的稳定性和抗干扰能力。

在实际应用中，锁相环的参数调节和设计是非常重要的，需要根据具体的系统要求和信号特性进行合理选择和优化。

同时，锁相环也存在一些问题，如振荡器的相位噪声、环路滤波器的稳定性等，需要在设计和实现中加以考虑和解决。

综上所述，锁相环作为一种重要的同步控制系统，在电子领域有着广泛的应用。

通过频率比较器、相位检测器、环路滤波器和振荡器等元件的相互作用，锁相环可以实现信号的精准同步和稳定输出，为各种电子设备和系统提供了可靠的时钟和数据同步功能。
