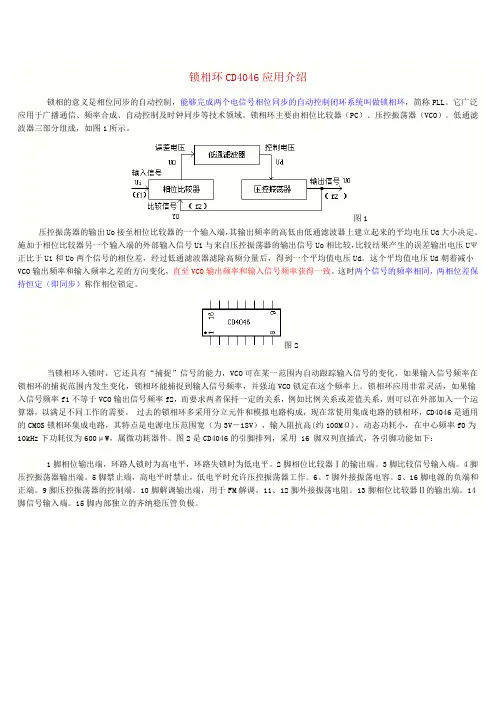

锁相环CD4046应用介绍

锁相的意义是相位同步的自动控制，能够完成两个电信号相位同步的自动控制闭环系统叫做锁相环，简称PLL。它广泛应用于广播通信、频率合成、自动控制及时钟同步等技术领域。锁相环主要由相位比较器（PC）、压控振荡器（VCO）。低通滤波器三部分组成，如图1所示。

图1

压控振荡器的输出Uo接至相位比较器的一个输入端，其输出频率的高低由低通滤波器上建立起来的平均电压Ud大小决定。施加于相位比较器另一个输入端的外部输入信号Ui与来自压控振荡器的输出信号Uo相比较，比较结果产生的误差输出电压UΨ正比于Ui和Uo两个信号的相位差，经过低通滤波器滤除高频分量后，得到一个平均值电压Ud。这个平均值电压Ud朝着减小VCO输出频率和输入频率之差的方向变化，直至VCO输出频率和输入信号频率获得一致。这时两个信号的频率相同，两相位差保持恒定（即同步）称作相位锁定。

图2

当锁相环入锁时，它还具有“捕捉”信号的能力，VCO可在某一范围内自动跟踪输入信号的变化，如果输入信号频率在锁相环的捕捉范围内发生变化，锁相环能捕捉到输人信号频率，并强迫VCO锁定在这个频率上。锁相环应用非常灵活，如果输入信号频率f1不等于VCO输出信号频率f2，而要求两者保持一定的关系，例如比例关系或差值关系，则可以在外部加入一个运算器，以满足不同工作的需要。 过去的锁相环多采用分立元件和模拟电路构成，现在常使用集成电路的锁相环，CD4046是通用的CMOS锁相环集成电路，其特点是电源电压范围宽（为3V－18V），输入阻抗高(约100MΩ)，动态功耗小，在中心频率f0为10kHz下功耗仅为600μW，属微功耗器件。图2是CD4046的引脚排列，采用 16 脚双列直插式，各引脚功能如下：

1脚相位输出端，环路人锁时为高电平，环路失锁时为低电平。2脚相位比较器Ⅰ的输出端。3脚比较信号输入端。4脚压控振荡器输出端。5脚禁止端，高电平时禁止，低电平时允许压控振荡器工作。6、7脚外接振荡电容。8、16脚电源的负端和正端。9脚压控振荡器的控制端。10脚解调输出端，用于FM解调。11、12脚外接振荡电阻。13脚相位比较器Ⅱ的输出端。14脚信号输入端。15脚内部独立的齐纳稳压管负极。 图3

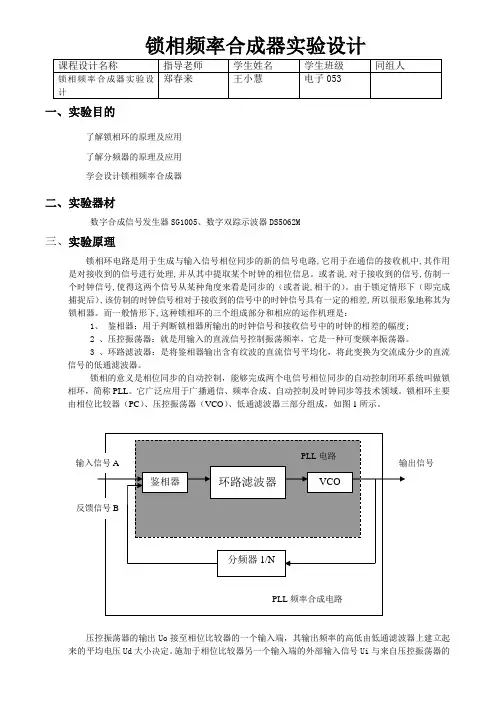

锁相频率合成器实验设计

课程设计名称 指导老师 学生姓名 学生班级 同组人

锁相频率合成器实验设计 郑春来 王小慧 电子053

一、实验目的

了解锁相环的原理及应用

了解分频器的原理及应用

学会设计锁相频率合成器

二、实验器材

数字合成信号发生器SG1005、数字双踪示波器DS5062M

三、实验原理

锁相环电路是用于生成与输入信号相位同步的新的信号电路,它用于在通信的接收机中,其作用是对接收到的信号进行处理,并从其中提取某个时钟的相位信息。或者说,对于接收到的信号,仿制一个时钟信号,使得这两个信号从某种角度来看是同步的（或者说,相干的）。由于锁定情形下（即完成捕捉后）,该仿制的时钟信号相对于接收到的信号中的时钟信号具有一定的相差,所以很形象地称其为锁相器。而一般情形下,这种锁相环的三个组成部分和相应的运作机理是：

1、 鉴相器：用于判断锁相器所输出的时钟信号和接收信号中的时钟的相差的幅度;

2 、压控振荡器：就是用输入的直流信号控制振荡频率，它是一种可变频率振荡器。

3 、环路滤波器：是将鉴相器输出含有纹波的直流信号平均化，将此变换为交流成分少的直流信号的低通滤波器。

锁相的意义是相位同步的自动控制，能够完成两个电信号相位同步的自动控制闭环系统叫做锁相环，简称PLL。它广泛应用于广播通信、频率合成、自动控制及时钟同步等技术领域。锁相环主要由相位比较器（PC）、压控振荡器（VCO）、低通滤波器三部分组成，如图1所示。

压控振荡器的输出Uo接至相位比较器的一个输入端，其输出频率的高低由低通滤波器上建立起来的平均电压Ud大小决定。施加于相位比较器另一个输入端的外部输入信号Ui与来自压控振荡器的鉴相器 环路滤波器 VCO

分频器1/N 反馈信号B 输入信号A 输出信号 PLL电路

PLL频率合成电路 输出信号Uo相比较，比较结果产生的误差输出电压UΨ正比于Ui和Uo两个信号的相位差，经过低通滤波器滤除高频分量后，得到一个平均值电压Ud。这个平均值电压Ud朝着减小CO输出频率和输入频率之差的方向变化，直至VCO输出频率和输入信号频率获得一致。这时两个信号的频率相同，两相位差保持恒定（即同步）称作相位锁定。

数字锁相环介绍

2

———————————————————————————————— 作者：

———————————————————————————————— 日期：

3 / 8 数字锁相环试验讲义

一、 锁相环的分类

模拟、数字如何定义？何谓数字锁相环。是指对模拟信号进行采样量化之后（数字化）的“数字信号”的处理中应用的锁相环，还是指的对真正的“数字信号”如时钟波形进行锁定的锁相环？

二、数字锁相环的实际应用

欲成其事，先明其义。

现代数字系统设计中，锁相环有什么样的作用。

1） 在ASIC设计中的应用。

主要应用领域：窄带跟踪接收；锁相鉴频；载波恢复；频率合成。

例一：为了达到ASIC设计对时钟的要求,许多工程师都在他们的设计中加入了锁相环(PLL)。PLL有很多理想的特性，例如可以倍频、纠正时钟信号的占空比以及消除时钟在分布中产生的延迟等。这些特性使设计者们可以将价格便宜的低频晶振置于芯片外作为时钟源，然后通过在芯片中对该低频时钟源产生的信号进行倍频来得到任意更高频率的内部时钟信号。同时，通过加入PLL，设计者还可以将建立-保持时间窗与芯片时钟源的边沿对齐，并以此来控制建立-保持时间窗和输入时钟源与输出信号之间的延迟。

2） 在信号源产生方面的应用

例二：由于无线电通信技术的迅速发展，对振荡信号源的要求也在不断提高。不但要求它的频率稳定度和准确度高，而且要求能方便地改换频率。实现频率合成有多种方法，但基本上可以归纳为直接合成法与间接合成法（锁相环路）两大类。

3） 无线通信领域的实际应用

例三：GSM手机的频率系统包括参考频率锁相环，射频本振锁相环、中频本振锁相环。

广义的数字锁相环包括扩频通信中的码跟踪。

三、数字锁相环的基本原理

一般数字锁相环路的组成与模拟锁相环路相同，即也是由相位检波器、环路滤波器和本地振荡器等基本部件构成，但这些部件全部采用数字电路。具体来说数字锁相环由：数字鉴相器、数字环路滤波器、NCO和分频器组成。

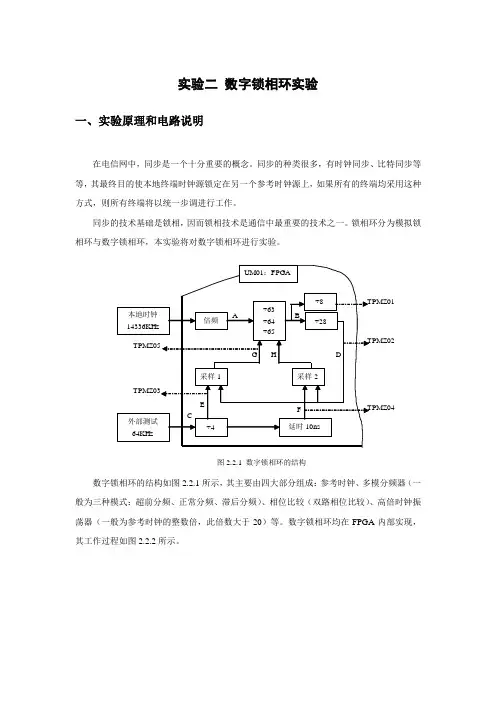

实验二 数字锁相环实验

一、实验原理和电路说明

在电信网中，同步是一个十分重要的概念。同步的种类很多，有时钟同步、比特同步等等，其最终目的使本地终端时钟源锁定在另一个参考时钟源上，如果所有的终端均采用这种方式，则所有终端将以统一步调进行工作。

同步的技术基础是锁相，因而锁相技术是通信中最重要的技术之一。锁相环分为模拟锁相环与数字锁相环，本实验将对数字锁相环进行实验。

B

C A

H G

F E D 本地时钟14336KHz

外部测试64KHz 倍频 ÷63

÷64

÷65 ÷28

÷4 延时10ns 采样1 采样2 UM01：FPGA

TPMZ03 TPMZ05

图2.2.1 数字锁相环的结构 TPMZ04 TPMZ02 ÷8 TPMZ01

数字锁相环的结构如图2.2.1所示，其主要由四大部分组成：参考时钟、多模分频器（一般为三种模式：超前分频、正常分频、滞后分频）、相位比较（双路相位比较）、高倍时钟振荡器（一般为参考时钟的整数倍，此倍数大于20）等。数字锁相环均在FPGA内部实现，其工作过程如图2.2.2所示。 A：14336KHzB：448KHzC：64KHzE：16KHzF：16KHz000111011/631/641/651/64D：16KHz(G, H)可变分频器分频数T1时刻T2时刻T3时刻T4时刻图2.2.2 数字锁相环的基本锁相过程与数字锁相环的基本特征

在图2.2.1，采样器1、2构成一个数字鉴相器，时钟信号E、F对D信号进行采样，如果采样值为01，则数字锁相环不进行调整（÷64）；如果采样值为00，则下一个分频系数为（1/63）；如果采样值为11，则下一分频系数为（÷65）。数字锁相环调整的最终结果使本地分频时钟锁在输入的信道时钟上。

在图2.2.2中也给出了数字锁相环的基本锁相过程与数字锁相环的基本特征。在锁相环开始工作之前的T1时该，图2.2.2中D点的时钟与输入参考时钟C没有确定的相关系，鉴相输出为00，则下一时刻分频器为÷63模式，这样使D点信号前沿提前。在T2时刻，鉴相输出为01，则下一时刻分频器为÷64模式。由于振荡器为惯性方式，因而在T3时刻，鉴相输出为11，则下一时刻分频器为÷65模式，这样使D点信号前沿滞后。这样，可变分频器不断在三种模式之间进行切换，其最终目的使D点时钟信号的时钟沿在E、F时钟上升沿之间，从而使D点信号与外部参考信号达到同步。
