CCNA 思科配置实验

思科OSPF实验1：基本的OSPF配置实验步骤：1.首先在3台路由器上配置物理接口，并且使用ping命令确保物理链路的畅通。

2.在路由器上配置loopback接口：R1(config)#int loopback 0R1(config-if)#ip add 1.1.1.1 255.255.255.0R2(config)#int loopback 0R2(config-if)#ip add 2.2.2.2 255.255.255.0R3(config)#int loopback 0R3(config-if)#ip add 3.3.3.3 255.255.255.0路由器的RID是路由器接口的最高的IP地址，当有环回口存在是，路由器将使用环回口的最高IP地址作为起RID，从而保证RID的稳定。

3．在3台路由器上分别启动ospf进程，并且宣告直连接口的网络。

R1(config)#router ospf 10R1(config-router)#network 192.168.1.0 0.0.0.255area 0R1(config-router)#network 1.1.1.0 0.0.0.255 area 0R1(config-router)#network 192.168.3.0.0.0.255 area 0ospf的进程号只有本地意义，既在不同路由器上的进程号可以不相同。

但是为了日后维护的方便，一般启用相同的进程号。

ospf使用反向掩码。

Area 0表示骨干区域，在设计ospf网络时，所有的非骨干区域都需要和骨干区域直连！R2，R3的配置和R1类似，这里省略。

不同的是我们在R2和R3上不宣告各自的环回口。

*Aug 13 17:58:51.411: %OSPF-5-ADJCHG: Process 10, Nbr 2.2.2.2 on Serial1/0 from LOADING to FULL, Loading Done配置结束后，我们可以看到邻居关系已经到达FULL状态。

实验1-1：路由器初始配置【实验目的】：在本次实验中，你被要求从TFTP服务器（10.254.0.254/24）下载边界路由器PxR1和PxR2的基本配置。

在完成本次实验之后，你需要完成下列任务：•从PxR1和PxR2路由器去连接TFTP服务器。

•从TFTP服务器下载配置文件去配置你的路由器。

【实验拓扑】：上图显示了一个完成的本次实验拓扑图。

在这个实验中，你将需要通过帧中继连接到路由器PxR1和PxR2到路由器BBR1，并完成从TFTP服务器上下载配置文件。

•注意：图中x为所在机架编号，y为路由器编号。

【实验帮助】：如果出现任何问题，可以向在值的辅导老师提出并请求提供帮助。

【命令列表】：命令描述(config-if)#encapsulation frame-relay 激活帧中继封装(config-if)#frame-relay map ip 172.31.x.3 1x1 broadcast 映射下一跳IP地址到PVC (config-if)#ip address 172.31.x.1 255.255.255.0 给接口配置IP地址。

(config)#ip route 10.0.0.0 255.0.0.0 172.31.x.3 创建一条静态路由(config-if)no shutdown 激活一个端口【任务一】：设备路由器PxR1和PxR2使用TELNET或者其他终端程序建立与路由器建立联接。

记住在本实验中x是你的机架编号，y是你的路由器编号。

实验过程：第一步：连接路由器（PxR1和PxR2）。

你的路由器现在应该没有任何配置。

如果有，请使用erase start 命令删除配置，并使用reload命令重启路由器。

•注意：你应该使用一些最少的配置，以确保路由器能够到达TFTP服务器。

第二步：配置S0口为FRAME-RELAY封装格式。

第三步：分配IP地址给S0口。

你的IP地址应该为172.31.x.y/24, x代表你的机架编号，y代表你的路由器编号。

配置帧中继 实验拓扑：实验目标：学习配置帧中继链路,和帧中继子接口的配置。

实验环境：CCNP 帧中继环境.,开启 R1,R2,R3 并开启帧中继交换机。

配置帧中继：帧中继基本配置：首先我们要对接口的封装类型选择帧中继封装 对 R1,R2,R3 的 S1/0 口分别选择帧中继封装 r1(config)#int s1/0 r1(config-if)#encapsulation frame-relay 然后分别为 R1,R2,R3 配置 IP 地址 参考配置： r1interface Serial1/0 ip address 5.5.123.1 255.255.255.0 encapsulation frame-relay R2 interface Serial1/0 ip address 5.5.123.2 255.255.255.0 encapsulation frame-relay R3 interface Serial1/0 ip address 5.5.123.3 255.255.255.0 encapsulation frame-relay 配置完毕后稍等片刻 R1,R2,R3 就可以互通了.帧中继通信是通过 frame-map 来查找 IP 和 DLCI 号对应表进行通信的.可以通过 show frame-relay map 来查看 r1#show fram map Serial1/0 (up): ip 5.5.123.2 dlci 162(0xA2,0x2820), dynamic, broadcast,, status defined, active Serial1/0 (up): ip 5.5.123.3 dlci 163(0xA3,0x2830), dynamic, broadcast,, status defined, active R1 去 ping 5.5.123.2 是用 dlci 号 162 封装,去 ping 5.5.123.3 是用 dlci 163 封装,这些 dlci 号是 通过动态 inarp 来学习的. 可以手工来写 map r1(config-if)#frame-relay map ip 5.5.123.3 163 broadcast r1(config-if)#frame-relay map ip 5.5.123.2 162 broadcast r1(config-if)#do s fram map Serial1/0 (up): ip 5.5.123.2 dlci 162(0xA2,0x2820), static, broadcast, CISCO, status defined, active Serial1/0 (up): ip 5.5.123.3 dlci 163(0xA3,0x2830), static, broadcast, CISCO, status defined, active 注意刚才 frame map 刚才是 dynamic 现在是 static. 请为 R2,R3 也配置手工 map.然后互相 ping 测试配置 frame-relay 子接口：Frame-relay 子接口有二种:点到点,点到多点 /*以下对 Frame-relay 简称 FR 点到点只能接一个对端,点到多点可以接多个对端. 我们把 R1 作为 multipoint R2,R3 的子接口做 point to point (R1 不是必须做 multipoint 子接口. 只是为了熟悉多点子接口的配置) 把物理接口的 ip 地址 no 掉.把刚才做的 map 也 no 掉. R1 interface Serial1/0encapsulation frame-relay interface Serial1/0.1 multipoint /*指定物理接口为 multipoint ip address 5.5.123.1 255.255.255.0 frame-relay map ip 5.5.123.2 162 broadcast frame-relay map ip 5.5.123.3 163 broadcast R2 interface Serial1/0 no ip address encapsulation frame-relay /*对物理口封装 FR interface Serial1/0.1 point-to-point /*指定物理接口为 P-TO-P ip address 5.5.123.2 255.255.255.0 frame-relay interface-dlci 261 /*指定对端的 DLCI (R1) R3 interface Serial1/0 no ip address encapsulation frame-relay interface Serial1/0.1 point-to-point ip address 5.5.123.3 255.255.255.0 frame-relay interface-dlci 361 /*指定对端的 DLCI (R1) 互相 ping 测试 注:帧中继互通不需要二端的接口类型或子接口类型一致,只需要可以获得 DLCI 即可,也就是 说.物理接口和 multipoint,multipoint 和 p-p,p-p 和物理接口都可以互通常用命令：clear frame-relay inarp show frame-relay map /*清除动态学习的 map /*查看 frame-relay 的 map。

第1篇一、实验目的1. 掌握思科网络拓扑设计的基本原理和方法。

2. 熟悉网络设备的配置和调试方法。

3. 培养网络故障排除能力。

4. 提高网络规划与实施能力。

二、实验环境1. 软件环境：Cisco Packet Tracer 8.02. 硬件环境：两台路由器、两台交换机、四台PC、网线若干三、实验内容1. 构建网络拓扑2. 配置网络设备3. 验证网络连通性4. 故障排除四、实验步骤1. 构建网络拓扑（1）打开Cisco Packet Tracer软件，创建一个新的网络项目。

（2）从工具栏中拖拽路由器、交换机、PC等设备到画布上，根据实验要求搭建网络拓扑。

（3）使用网线连接设备，确保连接正确。

2. 配置网络设备（1）配置路由器a. 配置路由器名称：Router1b. 配置接口IP地址：Fa0/0接口配置为192.168.1.1/24，Fa0/1接口配置为192.168.2.1/24c. 配置默认路由：ip route 0.0.0.0 0.0.0.0 192.168.2.2（2）配置交换机a. 配置交换机名称：Switch1b. 配置VLAN：创建VLAN 10和VLAN 20，分别对应两个子网c. 配置接口：将Fa0/1接口分配给VLAN 10，Fa0/2接口分配给VLAN 20（3）配置PCa. 配置PC1：IP地址为192.168.1.2/24，默认网关为192.168.1.1b. 配置PC2：IP地址为192.168.2.2/24，默认网关为192.168.2.1c. 配置PC3：IP地址为192.168.1.3/24，默认网关为192.168.1.1d. 配置PC4：IP地址为192.168.2.3/24，默认网关为192.168.2.13. 验证网络连通性（1）在PC1上ping PC2、PC3、PC4，检查是否能够ping通。

（2）在PC2上ping PC1、PC3、PC4，检查是否能够ping通。

思科路由器、交换机的基本配置一：路由器的配置方式一般情况下，思科路由器可以通过下途径配置（图1）：(1)Console口接终端或运行终端仿真软件的微机；(2)AUX口接MODEM，通过电话线与远方的终端或运行终端仿真软件的微机相连；(3)通过Ethernet上的TFTP服务器；(4)通过Ethernet上的TELNET程序；(5)通过Ethernet上的SNMP网管工作站。

路由器第一次设置时必须采用第一种方式, 在配置计算机上，启动Windows2000,通过开始|程序|附件|通讯|超级终端。

此时终端的硬件设置如下：波特率：9600；数据位：8；停止位：1；奇偶检验：无。

通常可以使用命令行界面（CLI）或者其它工具（如SecureCRT）配置路由器。

二：路由器的模式思科路由器有三种模式：用户模式，特权模式，配置模式1.用户模式当登录路由器后，系统自动进入用户EXEC命令模式。

例如：Router>在用户模式状态下，用户只能查看路由器的连接状态和基本信息，访问其他网络和主机，但是不能对路由器进行配置，不能看到更改路由器的设置内容。

2.特权模式在用户EXEC模式下，键入“enable”命令，即可进入特权EXEC模式。

例如：Router>enableRouter#Router#exit 退回到用户模式Router>特权模式可以执行用户模式下的所有命令，还可以看到更改路由器的设置内容，能够运行用于测试网络、检查系统的命令。

可以使用“configure”命令进入其他的配置模式。

3.全局配置模式在全局配置模式下可以配置路由器的全局性参数，更改已有配置。

要进入全局配置模式，必须首先进入特权模式，然后使用“configure”命令进入全局配置模式。

Router#configure terminal 也可使用命令缩写Router#conf tRouter(config)#可以使用“exit”、“end”命令或者键入“Ctrl-Z”返回特权模式状态。

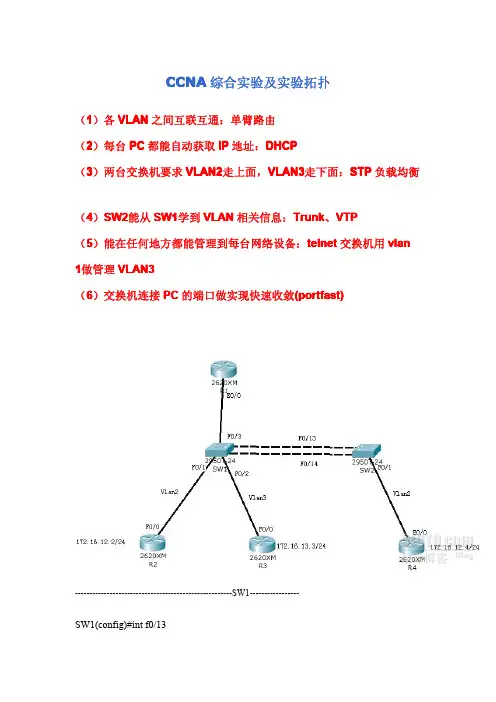

CCNA综合实验及实验拓扑（1）各VLAN之间互联互通：单臂路由（2）每台PC都能自动获取IP地址：DHCP（3）两台交换机要求VLAN2走上面，VLAN3走下面：STP负载均衡（4）SW2能从SW1学到VLAN相关信息：Trunk、VTP（5）能在任何地方都能管理到每台网络设备：telnet交换机用vlan 1做管理VLAN3（6）交换机连接PC的端口做实现快速收敛(portfast)------------------------------------------------------SW1-----------------SW1(config)#int f0/13SW1(config-if)#switchport trunk encapsulation dot1qSW1(config-if)#switchport mode trunk//配置trunkSW1(config-if)#int f0/14SW1(config-if)#switchport trunk encapsulation dot1qSW1(config-if)#switchport mode trunkSW1(config)#int f0/3SW1(config-if)#switchport mode trunk*修改了VTP的域为YB，并且创建了vlan2和vlan3.SW1#show vtp sVTP Version:2Configuration Revision:2Maximum VLANs supported locally:128Number of existing VLANs:7VTP Operating Mode:ServerVTP Domain Name:YBVTP Pruning Mode:DisabledVTP V2Mode:DisabledVTP Traps Generation:DisabledMD5digest:0x000xAB0x730xC70x590xF60x500xC8Configuration last modified by0.0.0.0at3-1-9300:15:43Local updater ID is172.16.14.10on interface Vl1(lowest numbered VLAN interface foundSW1(config)#enable password ciscoSW1(config)#line vty015SW1(config)#int vlan1SW1(config-if)#ip address172.16.14.10255.255.255.0SW1(config-line)#password ciscoSW1#show vlanVLAN Name Status Ports----------------------------------------------------------------------------1default active Fa0/3,Fa0/4,Fa0/5,Fa0/6Fa0/7,Fa0/8,Fa0/9, Fa0/10Fa0/11,Fa0/12,Fa0/15, Fa0/16Fa0/17,Fa0/18,Fa0/19, Fa0/20Fa0/21,Fa0/22,Fa0/23, Fa0/242VLAN0002active Fa0/13VLAN0003active Fa0/2*把F0/1分配给vlan2，把F0/2分配给vlan3.SW1(config)#int range f0/1-2SW1(config-if-range)#spanning-tree portfast//配置快速收敛的接口。

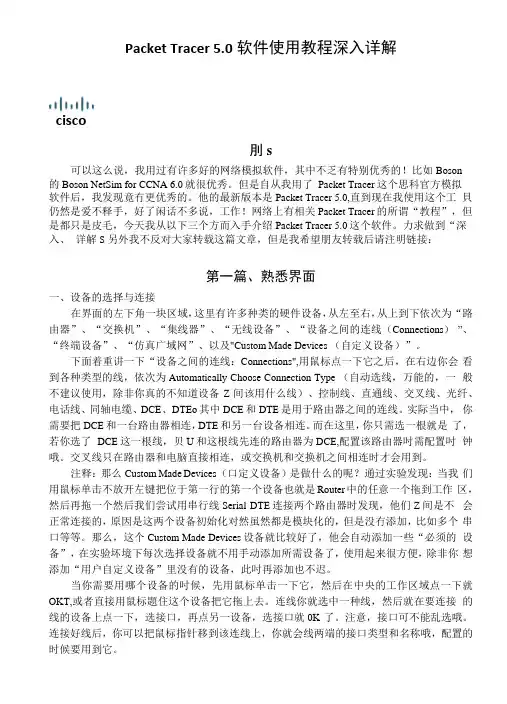

Packet Tracer 5.0软件使用教程深入详解cisco刖s可以这么说，我用过有许多好的网络模拟软件，其中不乏有特别优秀的！比如Boson的Boson NetSim for CCNA 6.0就很优秀。

但是自从我用了Packet Tracer这个思科官方模拟软件后，我发现竟冇更优秀的。

他的最新版本是Packet Tracer 5.0,直到现在我使用这个工貝仍然是爱不释手，好了闲话不多说，工作！网络上有相关Packet Tracer的所谓“教程”，但是都只是皮毛，今天我从以下三个方而入手介绍Packet Tracer 5.0这个软件。

力求做到“深入、详解S另外我不反对大家转载这篇文章，但是我希望朋友转载后请注明链接：第一篇、熟悉界面一、设备的选择与连接在界面的左下角一块区域，这里有许多种类的硬件设备，从左至右，从上到下依次为“路由器”、“交换机”、“集线器”、“无线设备”、“设备之间的连线（Connections）”、“终端设备”、“仿真广域网”、以及"Custom Made Devices （自定义设备）”。

下面着重讲一下“设备之间的连线：Connections",用鼠标点一下它之后，在右边你会看到各种类型的线，依次为Automatically Choose Connection Type （自动选线，万能的，一般不建议使用，除非你真的不知道设备Z间该用什么线）、控制线、直通线、交叉线、光纤、电话线、同轴电缆、DCE、DTEo其中DCE和DTE是用于路由器之间的连线。

实际当中，你需要把DCE和一台路由器相连，DTE和另一台设备相连。

而在这里，你只需选一根就是了，若你选了DCE这一根线，贝U和这根线先连的路由器为DCE,配置该路由器吋需配置吋钟哦。

交叉线只在路由器和电脑直接相连，或交换机和交换机之间相连时才会用到。

注释：那么Custom Made Devices （口定义设备）是做什么的呢？通过实验发现：当我们用鼠标单击不放开左键把位于第一行的第一个设备也就是Router中的任意一个拖到工作区，然后再拖一个然后我们尝试用串行线Serial DTE连接两个路由器时发现，他们Z间是不会正常连接的，原因是这两个设备初始化对然虽然都是模块化的，但是没冇添加，比如多个串口等等。

思科Cisco交换机配置——端⼝安全配置实验案例图⽂详解本⽂讲述了思科Cisco交换机端⼝安全配置实验。

分享给⼤家供⼤家参考，具体如下：⼀、实验⽬的：在交换机f0/1端⼝上设置安全配置，使PC1和PC2两台机中只有⼀台机器能够正常通信，另⼀台通信时端⼝则会⾃动关闭⼆、拓扑图如下三、实验步骤：1、先给各台主机配置IP地址（PC1、PC2、PC3）记录PC1或PC2的其中⼀台主机的mac地址2、配置交换机S1enable --进⼊特权模式config terminal --进⼊全局配置模式hostname S2 --修改交换机名为S1interface f0/1 --进⼊到f0/1端⼝shutdown --关闭f0/1端⼝switchport mode access --修改端⼝模式switchport port-security --修改端⼝为安全模式switchport port-security maximum 1 --配置mac地址最⼤数量为1switchport port-security violation shutdown --配置违反安全设置后的处理动作为关闭端⼝switchport port-security mac-address 0009.7C2D.DC67 --将PC1或PC2其中⼀台的mac地址与端⼝绑定no shutdown --激活端⼝end --返回特权模式copy running-config startup-config　--保存配置3、分别测试PC1和PC2主机PingPC3主机PC1：正常PIng通PC2：不能正常Ping通违反端⼝安全导致端⼝关闭（如下图，），若想再次启动需要进⼊到f0/1端⼝先shutdown再no shutdown启动：S1：enable --进⼊特权模式config terminal --进⼊全局配置模式interface f0/1 --进⼊f0/1端⼝shutdown --关闭f0/1端⼝no shutdown --激活f0/1端⼝。

思科模拟器三层交换机VLAN配置一、实验拓扑图:交换机switch 1的端口fei_0/1和交换机switch 2的端口fei_0/1属于VLAN 10；交换机switch 1的端口fei_0/2和交换机switch 2的端口fei_0/2属于VLAN 20，均为Access端口。

两台交换机通过端口fei_0/16以Trunk方式连接，两端口为Trunk端口。

二、操作步骤:1、在switch 1上配置VLAN10和VLAN20，VLAN10的成员包括fei_0/1和上行端口fei_0/16，VLAN20的成员包括fei_0/2上行端口fei_0/16。

2、在switch 2上配置VLAN10和VLAN20，VLAN10的成员包括fei_0/1和上行端口fei_0/16,VLAN20的成员包括fei_0/2和上行端口fei_0/16。

switch 1配置命令如下:ZXR10>enableZXR10#vlan database------在特权模式下配置VLAN数据库ZXR10(vlan)#vlan 10-------创建VLAN 10ZXR10(vlan)#vlan 20------创建VLAN 20ZXR10(vlan)#exitZXR10#configure terminalZXR10(config)#1、进入端口fei_0/1，把端口fei_0/1加入vlan 10，fei_0/1模式为access；ZXR10(config)#interface fastethernet 0/1ZXR10(config-if)#switchport mode accessZXR10(config-if)#switchport access vlan 10ZXR10(config-if)#exit2、进入端口fei_0/2，把端口fei_0/2加入vlan 20，fei_0/2模式为access；ZXR10(config)#interface fastethernet 0/2ZXR10(config-if)#switchport mode accessZXR10(config-if)#switchport access vlan 20ZXR10(config-if)#exit3、进入fei_0/16端口，将该端口设置成trunk模式，并且把端口fei_0/16以trunk模式加入vlan10，vlan 20ZXR10(config)#interface fastethernet 0/16ZXR10(config-if)#switchport mode trunkZXR10(config-if)#switchport trunk allowed vlan 10,20ZXR10(config-if)#endZXR10#write---------保存文件（备注：switch 2配置命令同switch 1一样）三、验证方法:1. PC-1和PC-2不能互通，PC-3和PC-4不能互通2. PC-1和PC-3互通，PC-2和PC-4互通。

实验7-1：配置两个EBGP邻居【实验目的】：在本次实验中，你将查看BGP是怎样工作？在完成本次实验之后，你需要完成下列任务：配置一个简单的内部边界网关协议(IBGP)和外部边界网关协议(EBGP)网络【实验拓扑】：注意：图中x为所在机架编号，y为路由器编号。

【实验帮助】：如果出现任何问题，可以向在值的辅导老师提出并请求提供帮助。

【命令列表】：【任务一】：配置BGP在这个任务中，你需要在边界路由器上配置基本的BGP。

实验过程：第一步：在边界路由器上配置BGP,使用自治系统号(AS)6500x，x是你的实验机架编号。

在这个实验中，仅仅边界路由器运行BGP，内部路由器还将继续运行RIPv2。

配置PxR1和PxR2使用IP地址10.x.0.y建立IBGP邻居，配置BBR1（AS 64998，IP地址：172.31.x.3）和BBR2(AS 64999，IP地址：172.31.x.4)为EBGP邻居。

第二步：在边界路由器上发布网络10.x.0.0/24，10.x.1.0/24，10.x.2.0/24，10.x.3.0/24到网络核心。

这里有两点需要注意：1）因为网络10.0.0.0被划分了许多子网，所以在发布网络的时候需要使用mask选项声明发布的子网。

2)使用NETWORK命令发布的网络必须匹配路由表中路由条目。

第三步：在边界路由器上，使用show ip bgp summary命令验证所有的三个BGP邻居的建立。

你有看到一个IBGP邻居和两个EBGP邻居吗？从每一个BGP邻居有学习到多少网络？第四步：在边界路由器上，使用show ip bgp命令显示BGP路由信息。

验证你有从核心和其他的边界路由器接收到路由信息。

在边界中币器上查看IP路由表，这里是否有BGP路由出现？第五步：TELNET到核心路由器上，BBR1(172.31.x.3) 和BBR2（172.31.xx.4）。

查看IP路由表，是否有你的BGP路由出现？关闭TELNET会话。

思科CCNA认证网络工程师学习指南一、书籍简介《思科CCNA认证详解与实验指南(200-120)》以描述思科CA/CCDA的认证知识为重点，以思科公司最新发布的考试大纲为前提，全面涵盖了认证领域的相关内容，其中包括网络基础知识、网络设备的工作原理、网络协议的工作原理、思科路由器与交换机的基本配置、路由技术、交换技术、远程接入技术、思科IOS特性、思科网络设备的硬件组成与IOS镜像管理、IPv6技术、认证试题分析等。

《思科CCNA认证详解与实验指南(200-120)》突破了传统的写作方式，采用“浅入深出、取证原理、演示应用”的原则体现整本书的逻辑，并配置开发了相关的教学资源，开发的教学录像与本书的知识点成“一对一”的关系，可以说是将思科CA的教学课堂放到了书上，为CA的学员节省了上千元的培训费。

另外，考虑到读者在学习CA认证时，没有实验设备的问题，本书提供了一套“网络仿真学”方案，为CA学员解决因为实验设备不足造成的实验限制和实验困难。

在本书的最后一个章节中，将CA认证的技术知识与实际的网络工程岗位集成，引导学员如何使用CA认证的知识去解决实际的故障，彻底告别了“Paper”的认证方式。

《思科CCNA认证详解与实验指南(200-120)》的写作方法就是读者的学习方法，本书的实验方法就是读者的工作岗位，本书对网络原理技术的取证方法就是将理论的瞬间变成永恒的经典!二、书籍信息出版社：电子工业出版社ISBN：版次：1开本：16开出版时间：2022-07-01页数：736正文语种：中文三、书籍目录第1章简介思科CCNA认证的体系结构1.1 简介思科的认证体系等级CCNA/CCNP/CCIE1.2 关于思科认证体系的考试过程1.3 关于思科认证体系结构的学习方式1.4 CCNA与面向实战工作的关联和认证者的行业后续发展建议 1.5 建立一个必需的学习原则：没被取证的理论就不是真理1.6 没有专业的网络实验室的解决方案1.7 用正确的心态来完成认证的学习、感受分享、寄语本章小结第2章计算机网络基础2.1 理解计算机网络2.1.1 计算机网络的分类2.1.2 理解计算机网络服务结构2.1.3 理解计算机网络拓扑2.1.4 理解IEEE 802的各个标准2.1.5 理解以太网的介质访问协议(CSMA/CD)2.1.6 CCNA认证中CSMA/CD试题分析(见随书光盘)2.2 理解计算机的MAC地址2.2.1 理解MAC地址的构成2.2.2 理解MAC地址的I/G位2.2.3 CCNA认证中MAC部分试题分析(见随书光盘)2.3 理解IP地址的作用与意义2.3.1 IP地址的定义与分类2.3.2 理解子网掩码与IP子网的划分2.3.3 计算一个IP子网内的主机数2.3.4 理解默认网关2.3.5 理解可变长子网掩码(VLSM)与无类域间的路由(CIDR)2.3.6 演示：区分网络ID、主机ID、子网掩码与网关2.3.7 演示：VLSM的基本应用与特性2.3.8 实战：IP地址规划的经典案例2.3.9 深入分析IP通信过程中的两组特殊地址2.3.10 CCNA认证中IP地址规划与设计部分试题分析(见随书光盘) 2.4 理解计算机网络的体系结构2.4.1 理解OSI开放式七层模型2.4.2 联动分析：OSI七层模型传输数据的过程2.4.3 演示：取证OSI七层模型传输数据的原理过程2.4.4 CCNA认证中OSI七层模型的试题分析(随书光盘)本章小结第3章理解网络设备工作原理3.1 中继器工作原理3.2 集线器工作原理3.3 网桥工作原理3.4 二层交换机工作原理3.4.1 通过区别集线器、二层交换机理解冲突域3.4.2 CCNA认证中网桥与二层交换机的试题分析(见随书光盘)3.5 路由器工作原理3.5.1 理解路由器工作原理必须扩展到数据链路层的问题3.5.2 CCNA认证中路由器的试题分析(见随书光盘)3.6 三层交换机工作原理本章小结第4章详解并取证网络协议的工作原理4.1 理解数据链路层协议4.1.1 理解ARP的工作原理4.1.2 关于RARP(Reverse Address Resolution Protocol)4.1.3 理解免费ARP4.1.4 演示：取证ARP协议的工作过程4.1.5 演示：取证计算机和思科路由器上的免费ARP工作过程 4.1.6 CCNA认证中ARP协议的试题分析(见随书光盘)4.2 理解网络层部分协议4.2.1 理解IP报文的结构4.2.2 演示：取证IP报文的结构4.2.3 理解ICMP协议的工作原理4.2.4 演示：取证ICMP报文的结构4.2.5 CCNA认证中ICMP协议的试题分析(见随书光盘)4.3 理解传输层部分协议4.3.1 理解TCP/IP协议的工作原理4.3.2 演示：取证TCP/IP协议的三次握手过程4.3.3 CCNA认证中TCP协议的试题分析(见随书光盘)4.3.4 理解UDP协议的工作原理4.3.5 演示：取证UDP报文的结构4.3.6 CCNA认证中UDP协议的试题分析(见随书光盘)4.4 理解应用层协议4.4.1 理解HTTP协议4.4.2 理解FTP协议4.4.3 理解FTP的主动模式4.4.4 理解FTP的被动模式4.4.5 关于FTP两种模式引发防火墙与ACL过滤时故障4.4.6 CCNA认证中FTP协议的试题分析(见随书光盘)4.4.7 简述应用层的其他协议POP3、SMTP4.5 关于知名协议端口号本章小结第5章入门思科的网络设备5.1 简介思科的数据通信产品5.1.1 认识思科路由器5.1.2 认识思科交换机5.1.3 认识思科设备上的模块及编号原则5.2 理解如何配置思科网络设备5.2.1 简介思科网络设备的配置方法5.2.2 演示：通过控制线配置与管理思科网络设备5.3 完成思科设备上的基本配置5.3.1 理解思科网络设备的配置模式5.3.2 演示：配置时间、重命名思科网络设备、接口IP地址、查看运行状态5.3.3 演示：保存、备份与删除设备配置5.3.4 演示：设置enable用户的密码5.3.5 关于配置指令缩写与帮助提示功能5.4 CCNA认证中路由器入门配置的试题分析(见随书光盘)本章小结第6章理解并实施路由技术6.1 路由技术的理论知识6.1.1 路由技术的概念6.1.2 路由技术的分类6.1.3 演示：在思科路由器上配置静态路由6.1.4 演示：在思科路由器上配置默认路由6.1.5 关于配置静态路由和默认路由的注意事项6.1.6 CCNA认证中静态路由的试题分析(见随书光盘)6.2 理解并配置动态路由协议RIP6.2.1 理解RIP路由更新报文的结构6.2.2 理解并取证：动态路由协议RIP的工作原理6.2.3 概述RIP两个版本的区别6.2.4 理解 RIPv1使用广播更新路由和RIPv2使用组播更新路由的区别 6.2.5 理解为什么RIPv2支持VLSM，而RIPv1不支持6.2.6 理解关于RIP的路由度量值6.2.7 演示：动态路由协议RIPv1的配置6.2.8 演示：动态路由协议RIPv2的配置6.2.9 理解RIPv1对连续的VLSM子网支持的一个特殊实例6.2.10 演示：RIP的路由归纳与默认路由公告6.2.11 演示：RIP的等价负载均衡6.2.12 理解并配置：RIP的安全认证过程6.2.13 理解关于动态路由协议产生的环路与收敛问题6.2.14 什么是路由环路与收敛时间6.2.15 关于水平分割、计数到无穷大、触发更新6.2.16 理解和配置RIP的定时器6.2.17 CCNA认证中动态路由协议RIP的试题分析(见随书光盘)6.3 理解基于链路状态的动态路由协议OSPF6.3.1 链路状态路由与矢量路由的区别6.3.2 从人类生活的角度类比并理解RIP与OSPF的区别6.3.3 理解并取证：动态路由协议OSPF的工作原理6.3.4 当OSPF工作在不同的网络类型时是不是所有网络都必须选举DR 6.3.5 关于OSPF路由器中链路状态特性的取证6.3.6 理解OSPF的度量值6.3.7 为什么链路状态路由协议收敛较快6.3.8 演示：动态路由协议OSPF的配置6.3.9 演示：取证在以太网上OSPF的DR与BDR选举原理6.3.10 演示：OSPF自动公告默认路由6.3.11 理解并取证：OSPF协议的安全认证过程6.3.12 CCNA认证中动态路由协议OSPF的试题分析(见随书光盘)6.4 理解动态路由协议EIGRP6.4.1 关于EIGRP的特性6.4.2 理解EIGRP的功能组件6.4.3 理解EIGRP的消息类型6.4.4 理解并取证：动态路由协议EIGRP的工作原理6.4.5 理解并取证：EIGRP的邻居表、拓扑表、路由表6.4.6 理解：弥散更新算法(DUAL)6.4.7 演示：动态路由协议EIGRP的配置6.4.8 理解关于EIGRP的路由度量值6.4.9 演示：基于EIGRP的非等价负载均衡6.4.10 演示：EIGRP的路由归纳与默认路由公告6.4.11 理解并配置：EIGRP的安全认证过程6.4.12 CCNA认证中EIGRP部分试题分析(见随书光盘) 6.5 理解路由协议的管理特性6.5.1 理解路由协议的本地管理距离6.5.2 演示：使用本地管理距离完成动态路由协议的管理 6.5.3 理解浮动路由的基本原理6.5.4 演示：浮动路由的配置6.5.5 CCNA认证中管理距离部分试题分析(见随书光盘) 6.5.6 理解简单的路由再发布6.5.7 演示：静态路由、RIP、OSPF、EIGRP的路由再发布 6.5.8 理解并配置：被动接口(Passive-interface)本章小结第7章理解并实施交换技术7.1 理解园区交换技术的基本知识7.1.1 理解园区交换网络的模型7.1.2 理解园区交换网络的连接介质7.1.3 交换机接口的双工模式与协商过程7.1.4 关于网络连接中的直通线、交叉线、反转线7.1.5 CCNA部分双工、线缆介质类型试题分析(见随书光盘)7.1.6 理解园区交换网络的流量规划原则7.1.7 理解堆叠交换机与常规交换机的区别7.2 理解虚拟局域网(VLAN)7.2.1 理解传统局域网规划的局限性7.2.2 理解虚拟局域网(VLAN)7.2.3 理解：VLAN的通信原理、VLAN干道、VLAN的标记与VTP协议7.2.4 VTP干道协议及其工作模式7.2.5 理解VTP裁剪模式(VTP Pruning)7.2.6 理解并取证：802.1Q、ISL、VTP的报文结构7.2.7 理解802.1Q的Native VLAN(本地VLAN)7.2.8 理解：静态VLAN与动态VLAN7.2.9 演示：虚拟局域网(VLAN)的基本配置(VLAN划分、Trunk、VTP) 7.2.10 CCNA认证中VLAN、VTP、Trunk试题分析(见随书光盘)7.3 理解园区交换网络的生成树(STP)技术7.3.1 理解生成树(STP)技术的工作原理7.3.2 演示：人工如何干预STP计算的默认状态7.3.3 演示：两台交换机成环后的STP计算原则7.3.4 演示并取证：BPDU报文结构7.3.5 理解：生成树收敛过程中的端口状态7.3.6 理解：CST(公共生成树)7.3.7 理解：PVST(基于每个VLAN的生成树)7.3.8 理解：PVST+(基于每个VLAN的增强型生成树)7.3.9 理解：RSTP(快速生成树)7.3.10 理解：MST(多生成树)7.3.11 CCNA认证中生成树(STP)试题分析(见随书光盘)7.4 理解VLAN间的路由7.4.1 实现VLAN间路由的基本架构7.4.2 演示：使用外部路由器架构完成VLAN间的单臂路由7.4.3 演示：配置三层交换机完成VLAN间的路由7.4.4 演示：配置三层交换机的物理接口完成路由7.4.5 CCNA认证中VLAN间路由试题分析(见随书光盘)本章小结第8章理解并实施远程接入技术8.1 简述思科远程接入的方案8.1.1 概述电路交换网络(PSTN/ISDN)8.1.2 概述分组交换网络―帧中继与某.258.1.3 概述分组交换网络―ATM8.1.4 概述租用线路―专线8.1.5 概述数字用户线路(DSL)8.1.6 概述虚拟专用网(VPN)8.1.7 CCNA认证中远程接入方案试题分析(见随书光盘)8.2 思科设备上点对点专线的配置8.2.1 理解DTE和DCE8.2.2 CCNA中DTE和DCE试题分析(见随书光盘)8.2.3 理解广域网上数据的封装形式8.2.4 最初的SLIP协议8.2.5 理解PPP协议的组件8.2.6 理解并取证：PPP协议中LCP的工作原理8.2.7 理解并取证：PPP协议中NCP的工作原理8.2.8 演示：思科路由器上PPP链路的配置8.2.9 理解与配置：HDLC(High-Level Data Link Control)8.2.10 CCNA认证中点对点接入(PPP、HDLC)的试题分析(见随书光盘) 8.3 理解PPP的安全认证8.3.1 理解并取证：PPP的PAP认证的工作原理8.3.2 演示：PPP的PAP认证配置8.3.3 理解并取证：PPP的CHAP认证的工作原理8.3.4 演示：PPP的CHAP认证配置8.3.5 关于CCNA认证中PPP安全的试题分析(见随书光盘)8.4 思科设备上帧中继(Frame-Relay)网络的配置8.4.1 理解并取证：帧中继的工作原理8.4.2 演示：思科设备基于物理接口帧中继(Frame-Relay)的配置8.4.3 演示：思科设备子接口类型帧中继的配置8.4.4 理解帧中继的逆向解析功能(Frame-Relay Inverse-ARP)8.4.5 演示：区别帧中继动态解析与静态映射的差异8.4.6 关于CCNA认证中帧中继(Frame-Relay)的试题分析(见随书光盘) 8.5 解决路由协议运行在帧中继远程接入环境中的常见问题8.5.1 演示：关于RIP运行在半网状帧中继环境中的水平分割管理方案8.5.2 演示：关于EIGRP运行在半网状帧中继环境中的水平分割管理方案 8.5.3 理解OSPF运行在NBMA中的各种解决方案的配置8.5.4 演示：在半网状的NBMA中静态指定OSPF邻居，中心路由器永远为DR的方案8.5.5 演示：在半网状的NBMA中使用ip ospf network point-to-multipoint的方案8.5.6 演示：在全网状的NBMA中使用ip ospf network broadcast的方案 8.5.7 总结：OSPF部署到NBMA网络的建议思想与注意事项8.6 思科设备上DSL网络的配置8.6.1 理解DSL的基本分类8.6.2 以ADSL为例理解DSL网络的物理架构8.6.3 关于在ADSL网络中使用PPPoE协议8.6.4 理解并取证PPPoE的工作原理8.6.5 演示：PPPoE服务端、拨号计算机、拨号路由器的配置8.7 思科设备上VPN的配置8.7.1 理解：VPN的类型与VPN设备8.7.2 简述VPN协议PPTP、L2TP、IPSec8.7.3 理解：VPN网络的数据机密性、完整性、认证、密钥交换 8.7.4 初识IPSec协议8.7.5 IPSec的AH(认证头部)与ESP(封装安全性载荷)8.7.6 关于IPSec的安全关联8.7.7 理解IKE (Internet Key E某change)的作用8.7.8 简述IPSec的工作过程8.7.9 演示：基于思科IOS路由器场对场的IPSec-VPN的配置8.7.10 关于CCNA认证中VPN的试题分析(见随书光盘)本章小结第9章实施网络管理与应用功能9.1 配置思科IOS的管理功能特性9.1.1 理解并取证：Telnet远程管理协议的工作原理9.1.2 演示：思科路由器的Telnet远程管理9.1.3 理解并取证：SSH远程管理协议的工作原理9.1.4 演示：思科路由器SSH的远程管理9.1.5 演示：思科交换机的Telnet与SSH管理9.1.6 演示：使用SDM软件管理思科路由器9.1.7 关于CCNA认证中Telnet/SSH试题分析(见随书光盘)9.2 配置思科设备上的应用功能特性9.2.1 理解并取证：DHCP的.工作原理9.2.2 演示：思科路由器上DHCP服务的配置9.2.3 理解自动专用寻址地址(APIPA)9.2.4 关于DHCP服务器的冲突检测9.2.5 演示：思科路由器上DHCP帮助地址的配置9.2.6 理解：思科DHCP如何将多个地址池分配给不同接口的子网 9.2.7 理解并取证：理解思科的邻居发现协议(CDP)9.2.8 演示：思科网络设备上CDP的配置9.2.9 理解并配置：建立主机名与DNS名称解析9.2.10 关于 CCNA认证中DHCP、CDP、DNS的试题分析(见随书光盘) 9.3 配置思科设备的网络地址翻译(NAT)功能9.3.1 理解并取证：网络地址翻译(NAT)――静态NAT的工作原理9.3.2 理解并取证：网络地址翻译(NAT)――动态NAT的工作原理9.3.3 理解并取证：网络地址翻译(NAT)――PAT的工作原理9.3.4 理解NAT的地址类型9.3.5 演示：NAT-PAT代理内部网络访问Internet9.3.6 演示：动态NAT完成网络地址翻译9.3.7 演示：使用静态NAT配置内部网络服务器提供对外服务能力9.3.8 演示：外部全局地址与外部局部地址的使用案例9.3.9 关于CCNA认证中NAT的试题分析(见随书光盘)9.3.10 理解并实施简单网络管理协议(SNMP)9.3.11 理解并实施思科的NetFlow功能9.4 思科的高可用性服务9.4.1 理解并实施HSRP9.4.2 理解并实施VRRP9.4.3 理解并实施GLBP本章小结第10章实施网络安全10.1 简述网络安全的概念10.1.1 认识常见的网络威胁10.1.2 理解网络安全区域10.1.3 理解思科的IOS防火墙10.1.4 理解基于思科IOS的IDS/IPS10.1.5 关于CCNA认证中网络安全概念的试题分析(见随书光盘)10.2 配置思科设备上的访问控制功能10.2.1 理解基础的访问控制列表(ACL)10.2.2 演示：标准ACL的配置10.2.3 演示：扩展ACL的配置10.2.4 关于ACL的其他书写形式与应用注意事项10.2.5 演示：命名ACL的配置10.3 配置思科设备上的高级访问控制功能10.3.1 演示：带时间ACL的配置10.3.2 演示：动态ACL的配置10.3.3 演示：自反ACL的配置10.3.4 演示：基于上下文的访问控制(IOS防火墙的配置) 10.3.5 关于CCNA认证中ACL的试题分析(见随书光盘)10.4 配置设备访问的安全10.4.1 演示：限制VTY(Telnet)的访问10.4.2 演示：限制Console线的访问10.4.3 演示：设置密码长度限制、密码加强10.4.4 演示：交换机端口安全的配置10.4.5 关于CCNA认证中设备访问的试题分析(见随书光盘) 10.5 配置思科的日志系统10.5.1 演示：配置控制台日志并保存到Buffered区域10.5.2 演示：配置日志发送到VTY虚拟终端10.5.3 演示：配置日志发送到Syslog日志服务器本章小结第11章理解思科网络设备的硬件构造与IOS镜像管理11.1 理解思科路由器的硬件组成11.1.1 认识路由器的中央处理器(CPU)11.1.2 认识路由器的主存储器――内存11.1.3 认识路由器的ROM11.1.4 认识路由器的启动Flash11.1.5 认识路由器的Flash存储器11.1.6 认识路由器的非易失性内存(NVRAM)11.1.7 关于思科路由器的寄存器11.1.8 关于思科路由器的启动过程11.2 配置思科IOS镜像管理11.2.1 演示：为思科2500/2600系列的路由器升级IOS镜像11.2.2 演示：为思科2950系列的交换机升级IOS镜像11.2.3 演示：思科路由器到路由器的IOS镜像管理11.2.4 演示：配置思科设备的启动顺序11.3 理解并区别思科不同版本的IOS11.4 忘记密码后恢复思科设备密码的方案11.5 关于CCNA认证中硬件组成与IOS镜像管理的试题分析(见随书光盘)本章小结第12章理解下一代IP地址――IPv612.1 初识下一代IP地址12.1.1 理解并取证：IPv6与IPv4在报文结构上的区别12.1.2 关于IPv6的扩展首部与数据分片的问题12.1.3 演示：一个最简单的IPv6实验12.1.4 演示：使用协议分析器取证IPv6的报文结构12.1.5 理解IPv6的地址表达形式12.1.6 理解IPv6的地址分类12.1.7 演示：在Windows不同版本操作系统的计算机上安装IPv6协议与基本配置12.1.8 演示：关于在思科路由器上IPv6本地链路地址的配置12.1.9 演示：IPv6本地站点地址的配置12.1.10 演示：IPv6全球单播地址的配置12.2 IPv6的组播地址12.2.1 理解IPv6的组播地址12.2.2 理解请求节点的组播地址12.2.3 理解IPv6的组播地址与MAC地址的映射关系12.2.4 演示：取证分析IPv6组播地址的构成原理12.2.5 演示：取证分析IPv6组播地址与MAC地址的映射关系12.3 理解IPv6的通信过程12.3.1 理解IPv6通信过程中ICMPv6的重要作用12.3.2 理解IPv6主机使用ICMPv6替代IPv4环境中的ARP协议12.3.3 演示：取证IPv6主机使用ICMPv6的邻居请求与邻居公告消息原理 12.3.4 理解ICMPv6前缀请求与前缀公告消息12.3.5 演示：取证ICMPv6前缀请求与前缀公告消息原理12.4 关于IPv6的路由协议12.4.1 理解并配置：IPv6的静态路由与默认路由12.4.2 理解并配置：IPv6的RIPng12.4.3 理解并配置：IPv6的OSPFv312.5 概述IPv4过渡到IPv6的方案12.5.1 简述使用双协议栈过渡方案12.5.2 简述使用IPv4兼容地址12.5.3 简述使用IPv6to4隧道技术的过渡方案12.5.4 简述使用NAT-PT将IPv4过渡到IPv6的方案12.5.5 简述使用Teredo技术的过渡方案12.5.6 简述使用ISATAP 技术的过渡方案12.5.7 简述使用GRE技术的过渡方案12.6 关于CCNA认证中IPv6的试题分析(见随书光盘)本章小结第13章思科CCNA故障与实战项目测试13.1 故障排除13.1.1 演示：网络掩码长度引发的次优路径故障分析与排除13.1.2 演示：RIP路由更新的故障分析与排除13.1.3 演示：OSPF的邻居关系故障分析与排除13.1.4 演示：EIGRP非等价负载均衡的故障分析与排除 13.1.5 关于交换机网络通信故障排除13.2 将CCNA的知识应用到综合实战项目中。
