冷却塔水处理基础知识学习资料

冷却塔知识一、基本简介冷却塔是集空气动力学、热力学、流体学、化学、生物化学、材料学、静、动态结构力学，加工技术等多种学科为一体的综合产物。

水质为多变量的函数，冷却更是多因素，多变量与多效应综合的过程。

随着冷却塔行业不断发展，越来越多的行业和企业运用到了冷却塔，也有很多企业进入到了冷却塔行业并发展。

二、产品原理1.冷却塔循环水系统中必须存在一定的《富余能量20%-25%》，在运行时就把这些能量聚集在某个阀门处，久而久之这些能量就白白地流失掉。

外置式水轮机就是利用这些《富余能量》转换为高效机械能，从而IO0%取代冷却塔风机电机达到节电目的。

2.外置式水轮机如何能达到电棚区动效率的关键是：了解冷却塔循环水系统设计中的富余能量，同时水轮机的叶轮设计也是关键，富余能量的组成主要由以下6个部分：1）循环水系统设计时必须考虑的余量值；2）换热设备的势能利用；3）水轮机的自身调节能力；4）循环水系统的动能转换效率；5）阀门没有开启到位时，由阀门所消耗的能量。

6）低流量通过合并再分流方法满足系统要求。

3.冷却塔旧塔节能改造冷却塔与换热设备之间由水泵来循环驱动，外置式水轮机利用回水压力能来转换驱动水轮机作功带动风机，一般按照三个冷却塔做节能改造,设计时流量偏大实际用量在60%左右，考虑到生产需求变化，节能改造方法是：二台塔为水轮棚区动，一台塔为电棚区动在夏季时段备用。

4.冷却塔新塔设计外置式水轮机的工作重点在于回水压力或回水流量来满足该水轮机带动风机作功能力，能量守恒定律——多少回水流量或压力转换二多少风机转速。

外置式水轮机转速根据系统流量的增减而增减，该系统三台外置式水轮机冷却塔，水轮机出水管三台塔贯通，通过旁通阀调整流量和便于维护。

三、产品结构外置式水轮机冷却塔顾名思义，其主要设备是安装在冷却塔风筒外面的水轮机。

外置式水轮机主要部件是304#不锈钢叶轮、316L不锈钢主轴、蜗壳主机采用碳钢。

导叶轮是能量转换的重要部件,循环水进入叶轮前,通过导叶轮时产生旋流，进一步提高了叶轮的能量转换效率。

冷却塔基本知识1、冷却塔的作用工业生产或制冷工艺过程中产生的废热，一般要用冷却水来导走。

从江、河、湖、海等天然水体中吸取一定量的水作为冷却水，冷却工艺设备吸取废热使水温升高，再排入江、河、湖、海，这种冷却方式称为直流冷却。

当不具备直流冷却条件时，则需要用冷却塔来冷却。

冷却塔的作用是将挟带废热的冷却水在塔内与空气进行热交换，使废热传输给空气并散人大气。

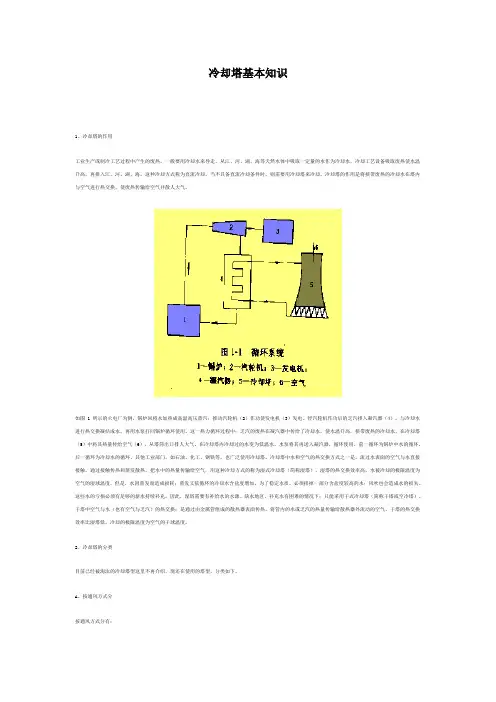

如图 1 所示的火电厂为例，锅炉回将水加热成高温高压蒸汽；推动汽轮机（2）作功使发电机（3）发电。

经汽轮机作功后的乏汽排入凝汽器（4），与冷却水进行热交换凝结成水，再用水泵打回锅炉循环使用。

这一热力循环过程中；乏汽的废热在凝汽器中传给了冷却水，使水温升高．挟带废热的冷却水，在冷却塔（5）中将其热量传给空气（6），从塔筒出口排人大气。

在冷却塔内冷却过的水变为低温水，水泵将其再送入凝汽器，循环使用。

前一循环为锅炉中水的循环，后一循环为冷却水的循环、其他工业部门，如石油、化工、钢铁等，也广泛使用冷却塔。

冷却塔中水和空气的热交换方式之一是，流过水表面的空气与水直接接触，通过接触传热和蒸发散热，把水中的热量传输给空气．用这种冷却方式的称为湿式冷却塔（简称湿塔）。

湿塔的热交换效率高，水被冷却的极限温度为空气的湿球温度．但是，水因蒸发而造成损耗；蒸发又依循环的冷却水含盐度增加，为了稳定水质，必须排掉一部分含盐度较高的水；风吹也会造成水的损失。

这些水的亏损必须有足够的新水持续补充，因此，湿塔需要有补给水的水源。

缺水地区，补充水有困难的情况下；只能采用干式冷却塔（简称干塔或空冷塔）。

干塔中空气与水（也有空气与乏汽）的热交换；是通过由金属管组成的散热器表面传热，将管内的水或乏汽的热量传输给散热器外流动的空气。

干塔的热交换效率比湿塔低，冷却的极限温度为空气的干球温度。

2、冷却塔的分类目前已经被淘汰的冷却塔型这里不再介绍，现还在使用的塔型，分类如下。

A、按通风方式分按通风方式分有：∙自然通风冷却塔∙机械通风冷却塔∙混合通风冷却塔。

冷却塔基本知识1、冷却塔的作用工业生产或制冷工艺过程中产生的废热，一般要用冷却水来导走。

从江、河、湖、海等天然水体中吸取一定量的水作为冷却水，冷却工艺设备吸取废热使水温升高，再排入江、河、湖、海，这种冷却方式称为直流冷却。

当不具备直流冷却条件时，则需要用冷却塔来冷却。

冷却塔的作用是将挟带废热的冷却水在塔内与空气进行热交换，使废热传输给空气并散人大气。

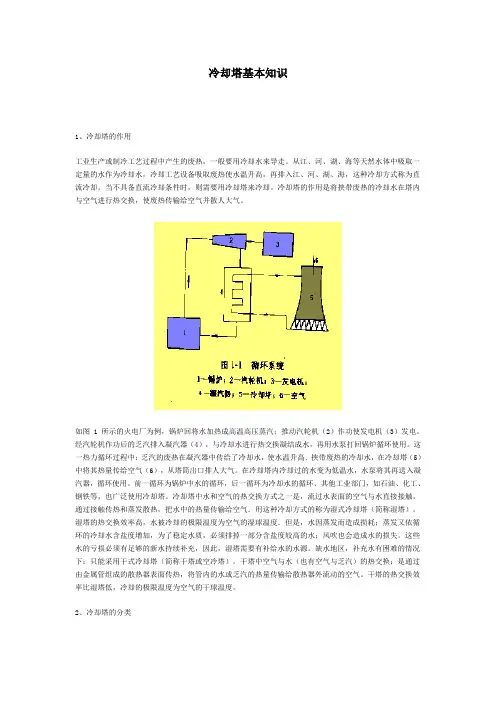

如图 1 所示的火电厂为例，锅炉回将水加热成高温高压蒸汽；推动汽轮机（2）作功使发电机（3）发电。

经汽轮机作功后的乏汽排入凝汽器（4），与冷却水进行热交换凝结成水，再用水泵打回锅炉循环使用。

这一热力循环过程中；乏汽的废热在凝汽器中传给了冷却水，使水温升高．挟带废热的冷却水，在冷却塔（5）中将其热量传给空气（6），从塔筒出口排人大气。

在冷却塔内冷却过的水变为低温水，水泵将其再送入凝汽器，循环使用。

前一循环为锅炉中水的循环，后一循环为冷却水的循环、其他工业部门，如石油、化工、钢铁等，也广泛使用冷却塔。

冷却塔中水和空气的热交换方式之一是，流过水表面的空气与水直接接触，通过接触传热和蒸发散热，把水中的热量传输给空气．用这种冷却方式的称为湿式冷却塔（简称湿塔）。

湿塔的热交换效率高，水被冷却的极限温度为空气的湿球温度．但是，水因蒸发而造成损耗；蒸发又依循环的冷却水含盐度增加，为了稳定水质，必须排掉一部分含盐度较高的水；风吹也会造成水的损失。

这些水的亏损必须有足够的新水持续补充，因此，湿塔需要有补给水的水源。

缺水地区，补充水有困难的情况下；只能采用干式冷却塔（简称干塔或空冷塔）。

干塔中空气与水（也有空气与乏汽）的热交换；是通过由金属管组成的散热器表面传热，将管内的水或乏汽的热量传输给散热器外流动的空气。

干塔的热交换效率比湿塔低，冷却的极限温度为空气的干球温度。

2、冷却塔的分类目前已经被淘汰的冷却塔型这里不再介绍，现还在使用的塔型，分类如下。

A、按通风方式分按通风方式分有：∙自然通风冷却塔∙机械通风冷却塔∙混合通风冷却塔。

1 、冷却塔原理2 、冷却塔选型要素3 、冷却塔之特点4 、冷却塔噪音来源5 、冷却塔之安装及配管考前须知6 、冷却塔之操作考前须知7 、冷却塔之维修考前须知8 、冷却塔之补给水量计算说明9 、冷却塔其它考前须知-冷却塔教材1 、为冷却塔：其为一利用水作为循环冷却剂，从一系统中吸收热量排放至大气中，以降低水温的装置；其冷却系借着水蒸发过程来完成，并使冷却水可以继续的循环使用，从经济效益上来说，无形中减少了本钱的浪费。

2 、其冷却原理是什么：冷却塔的冷却法，系将热水喷撒至散热材外表与通过之挪移空气相接触。

此时，热水与冷空气之间即产生显热之热交换作用，同时部份的热水被蒸发，亦即蒸发水汽中其蒸发潜热被排放至空气中，最后经冷却后的水落入水槽，利用泵浦将其传送至热交器中，再予吸收热量。

选用冷却塔，需详示以下资料1 、循环水量；2 、冷却塔的进〔热〕水温度；3 、冷却塔的出〔冷〕水温度；4、外气湿球温度；5 、马达电压及频率；6 、循环水水质；7、场地环境状况及可使用面积；8 、要求选用之塔型；1 、 LBCM 逆流式冷却塔：概况：空气和水流成反向交会，水流借着重力自然落下流经散热材，空气吸入后垂直向上通过散热材与水流相会，冷却后冷水的最低温度在散热材底部与最低湿球温度相接触。

特点：1〕、构造采用瓶型设计，迎风量最小；2〕、散水式采用旋转喷头式，旋转速率可由喷水角度调整；3〕、依构造特点，有标准型 LBCM- 〔图 1〕、低噪音型 LBCM-LN 〔图 2〕和高温型 LBCM-P 及 LBC-W；4〕、为最先开辟和最通用之产品；5〕、其维修较艰难和无法多台并联使用。

2 、 LRCM-H 直交流式冷却塔〔图 3〕：2 、 LRCM 逆流式冷却塔：概况：水流借着重力自然落下流经散热材，空气水平穿过散热材和水流成直角相会。

在同一面积和马力下，直交流式设计对于空气阻力较少，故通过水塔之风量较逆流式大。

特点：1〕、直交流式设计，可减少空气阻力，节省动力；2〕、可配合建造物长形设计，构造美观；3〕、水塔采用低噪音设计，符合国标低噪音之要求；4〕、散热材采用真空成型设计，强度高，散热效果佳；5〕、风叶采用宽幅流线式设计，具有低转速、高风量、低噪音等特点；6〕、水塔风叶叶盘下加装消音导风罩设计，可防止空气逆流，增加风量减少风声；7〕、有设计检视门，便于检视，维修；8〕、可并联安装设计，使用灵便性大，可全部或者个别运转，节省电力。

冷却塔培训资料一、冷却塔概述冷却塔是一种常见的热交换设备，用于将工业过程中产生的热量转移到环境中，以保持系统的稳定运行温度。

它通常用于冷却水、冷却液或蒸汽的冷却过程。

冷却塔的工作原理是通过水与空气之间的热量交换，将热量从水中排出，从而降低水的温度。

二、冷却塔的分类1. 自然通风冷却塔：依靠自然对流和风力来实现冷却效果，通常用于小型冷却系统或低温冷却。

2. 强制通风冷却塔：通过风机强制对流来增加冷却效果，适用于大型冷却系统或高温冷却。

三、冷却塔的工作原理冷却塔的工作原理基于湿式冷却的原理。

当热水进入冷却塔的顶部，它会通过填料层，与冷却塔中下降的空气进行接触。

在这个过程中，热水中的热量会被传递给空气，使得水的温度下降。

同时，水中的一部分会蒸发成水蒸气，从而带走更多的热量。

最后，冷却的水会从冷却塔的底部流出，而冷却塔中上升的湿空气则通过风机排出。

四、冷却塔的组成部分1. 塔体：冷却塔的主体结构，通常由钢材或混凝土建造而成。

2. 填料：用于增加冷却塔内的表面积，以便增强热量交换效果。

常见的填料材料包括塑料、金属或陶瓷。

3. 风机：用于产生空气流动，增加冷却效果。

4. 水泵：用于将冷却塔中的冷却液循环送回冷却系统中。

5. 水池：用于接收冷却塔中流出的冷却液。

五、冷却塔的维护与管理1. 定期清洗：冷却塔内部的填料和水管容易积聚污垢，影响冷却效果。

定期清洗可以保持冷却塔的正常运行。

2. 检查水质：水质的变化会影响冷却塔的运行效果，定期检查水质，保持水质的稳定。

3. 检查风机和水泵：风机和水泵是冷却塔的核心部件，定期检查它们的运行情况，确保其正常工作。

4. 定期维护：冷却塔需要定期维护，包括润滑轴承、检查电气设备等。

六、冷却塔的安全注意事项1. 高温注意：冷却塔中的水或冷却液可能存在高温，操作人员应注意防烫。

2. 电气安全：冷却塔中的电气设备应定期检查，确保安全可靠。

3. 防滑措施：冷却塔的工作平台和楼梯等区域应采取防滑措施，以防止工作人员滑倒。

冷却塔知识点总结一、简介冷却塔是一种用于冷却工业设备或生产过程中产生的热量的设备。

其工作原理是利用水和空气的接触来散发热量，从而达到降低温度的目的。

冷却塔广泛应用于电厂、化工厂、炼油厂、空调系统等领域。

二、分类根据不同的工作原理，冷却塔可以分为湿式冷却塔和干式冷却塔两种类型。

湿式冷却塔主要是通过水和空气的接触来进行热交换的，而干式冷却塔则是利用风来进行热交换。

此外，根据形状和结构的不同，冷却塔还可以分为立式冷却塔和横式冷却塔。

三、工作原理1. 湿式冷却塔湿式冷却塔是最常见的一种冷却方式，其工作原理是将热水喷洒到塔顶的填料中，在塔中形成薄水膜，当冷却风通过填料时，水蒸发会带走热量，从而降低水的温度。

随后，经过塔底的冷却水由水泵再次提升到顶部填料进行再次循环。

2. 干式冷却塔干式冷却塔是利用风来进行热交换的，其工作原理是将热水喷洒到塔顶的填料上并利用风冷却的原理来散发热量。

经过填料的冷却空气会带走热量，从而实现冷却水的目的。

四、冷却塔的构成冷却塔一般由风道系统、填料层、风扇和水泵等组成。

其中填料层是冷却塔的关键部分，它能够增加水与空气的接触面积，加快热交换速度。

同时，风扇用来增加空气流通，从而实现更好的冷却效果。

五、冷却塔的应用冷却塔广泛应用于各种工业设备的冷却，包括发电厂、石油化工厂、食品加工厂等。

此外，冷却塔还被用于空调系统的冷却。

在热电厂中，冷却塔能够帮助将发电过程中产生的大量热量散发出去，保证设备的正常运行。

六、冷却塔的维护为了保证冷却塔的正常运行以及延长其使用寿命，定期的维护和清洁是十分重要的。

主要包括清理填料层内的杂物、保证风扇无异物堵塞、检查水泵运行状态等。

七、冷却塔的节能措施为了降低能耗，提高冷却效率，可以采取一系列节能措施。

如采用高效的填料、控制水泵和风扇的运行频率、增加冷却设备的表面积等。

八、冷却塔的发展趋势随着工业技术的不断进步，冷却塔的设计和制造技术也在不断发展。

越来越多的新型材料和技术应用于冷却塔中，以提高其效率和使用寿命。

-----冷却塔原理-----A.简介：冷却塔为一利用水作为循环冷却剂，从一系统中吸收热量排放至大气中，以降低水温的装置；其冷却系借着水的蒸发过程来完成，并使冷却水可以继续的循环使用，从经济效益看，无形中减少了成本的浪费。

B.蒸发冷却原理：冷却塔冷却方法，系将热水喷洒至散热材表面与通过之移动空气相接触，此际，热水与冷空气之间即产生显热之热交换作用，同时部份的热水被蒸发，亦即蒸发水汽中其蒸发潜热被排放至空气中，最后经冷却后的水落入水槽内，利用帮浦将其传送至热交换热器中，再予吸收热量。

C.冷却塔运转概念：所谓湿空气测定法--泛指测定大气状况有关之一门科学，特别是指空气中所含水份之测定；在冷却塔内由于水份中损失之大部份热量，系直接与大空气接触后而被吸收，因此，特地介绍有关知识于后：根据热力学定律，热水经过冷却塔时，放出之热量相等于空气由入口至出口时所吸收之热量。

L ×（t2-t1 )=G ×（h2-h1）其质量之传递可以下列公式表示之：G×eg=ka (EI-eg) dv (1)eg : 空气总质量之热焓k : 冷却塔单位面积之热惯流率系数a : 常数El ：在一定水温时之饱和空气热焓kcal/kg (BTU/Ib）上式（1）称为"冷却特性质"，下图（1）为冷却塔冷却过程曲线图，上端之曲线为水的运转线，起始热水温度A点至冷水温度B点为止；下端汁斜线C-D为空气运转线，C点位置在相当于入风口湿球温度之热含处，水与空气比（L/G）等于空气运转线C-D之斜率，D点表示出风口空气温度，斜率C-D 之投影长度为冷却温度差，F 点表示出风口空气之湿球温度。

积分值为冷却过程中产生之热传递单位数，其值等于图（1）中之ABCD四点构成面积，此值等于冷却塔之特性值，其值随水与空气之比率而变化。

kav/L = (L/G)" x Ckav/L：冷却塔特性质L/G：水/空气比C：常数n：一0.6-----冷却塔配管方式-----A.一般注意事项•按装方向及置放要领1.只要注意容易配管即可。

冷却塔基本知识：1.冷却塔的作用2.冷却塔的分类3.各种冷却塔简介∙自然通风逆流湿式冷却塔∙自然通风横流湿式冷却塔∙辅助通风冷却塔∙机力通风逆流湿式冷却塔∙机力通风横流湿式冷却塔∙多风机湿式冷却塔∙干式冷却塔∙干湿式冷却塔∙喷流式冷却塔∙返回主页1、冷却塔的作用工业生产或制冷工艺过程中产生的废热，一般要用冷却水来导走。

从江、河、湖、海等天然水体中吸取一定量的水作为冷却水，冷却工艺设备吸取废热使水温升高，再排入江、河、湖、海，这种冷却方式称为直流冷却。

当不具备直流冷却条件时，则需要用冷却塔来冷却。

冷却塔的作用是将挟带废热的冷却水在塔内与空气进行热交换，使废热传输给空气并散人大气。

如图1 所示的火电厂为例，锅炉回将水加热成高温高压蒸汽；推动汽轮机（2）作功使发电机（3）发电。

经汽轮机作功后的乏汽排入凝汽器（4），与冷却水进行热交换凝结成水，再用水泵打回锅炉循环使用。

这一热力循环过程中；乏汽的废热在凝汽器中传给了冷却水，使水温升高．挟带废热的冷却水，在冷却塔（5）中将其热量传给空气（6），从塔筒出口排人大气。

在冷却塔内冷却过的水变为低温水，水泵将其再送入凝汽器，循环使用。

前一循环为锅炉中水的循环，后一循环为冷却水的循环、其他工业部门，如石油、化工、钢铁等，也广泛使用冷却塔。

冷却塔中水和空气的热交换方式之一是，流过水表面的空气与水直接接触，通过接触传热和蒸发散热，把水中的热量传输给空气．用这种冷却方式的称为湿式冷却塔（简称湿塔）。

湿塔的热交换效率高，水被冷却的极限温度为空气的湿球温度．但是，水因蒸发而造成损耗；蒸发又依循环的冷却水含盐度增加，为了稳定水质，必须排掉一部分含盐度较高的水；风吹也会造成水的损失。

这些水的亏损必须有足够的新水持续补充，因此，湿塔需要有补给水的水源。

缺水地区，补充水有困难的情况下；只能采用干式冷却塔（简称干塔或空冷塔）。

干塔中空气与水（也有空气与乏汽）的热交换；是通过由金属管组成的散热器表面传热，将管内的水或乏汽的热量传输给散热器外流动的空气。

冷却塔基础知识培训，新手收藏闭式冷却塔与开式冷却塔的区别1.开式冷却塔的冷却原理就是，通过将循环水以喷雾方式，喷淋到玻璃纤维的填料上，通过水与空气的接触，达到换热，再有风机带动塔内气流循环，将与水换热后的热气流带出，从而达到冷却。

此种冷却方式，首期的投入比较的少，但是运营成本较高（水耗、电耗）。

2.闭式冷却塔的冷却原理是，简单来说是两个循环：一个内循环、一个外循环。

没有填料，主核心部分为紫铜管表冷器。

①内循环：与对象设备对接，构成一个封闭式的循环系统（循环介质为软水）。

为对象设备进行冷却，将对象设备中的热量带出到冷却机组。

②外循环：在冷却塔中，为冷却塔本身进行降温。

不与内循环水相接触，只是通过冷却塔内的紫铜管表冷器进行换热散热。

在此种冷却方式下，通过自动控制，根据水温设置电机的运行。

两个循环，在春夏两季环境温度高的情况下，需要两个循环同时运行。

秋冬两季环境温度不高，大部分情况下只需一个内循环。

闭式冷却塔，或称密闭式冷却塔，也称封闭式冷却塔，简称闭塔。

闭式冷却塔源于蒸发冷却器，而实际上乃是一种将水冷式冷却器和常规冷却塔的性能相结合的热交换器，也是一种界于水冷器与空冷器之间的热交换器，所以还有厂家称之为“蒸发空冷器”。

现在这类冷却设备的形式较多，其共同的特征是在间壁式换热器外喷淋水并且强制通风，热从间壁式换热器内的被冷却流体中经壁面传给壁面外的喷淋水，再通过喷淋水与空气的强制对流传给空气，而喷淋水向空气的传热，主要是由喷淋水蒸发的潜热和喷淋水与空气的显热交换组成的。

由于被冷却流体在间壁式换热器内与外界工艺设备间闭式循环流动，为区别于被冷却流体直接与空气接触的一般冷却塔，故有“闭塔”之称，而相对应地将一般冷却塔称为“开塔”。

开式冷却塔与闭式冷却塔的性能比较闭式冷却塔开式冷却塔被冷却介质在密闭的管道内流动不与外界空气相接触，热量通过换热器管壁与外部的空气、喷淋水等进行热质换热，最终实现冷却介质降温的设备。
