爆料!军用数码夜视仪详细介绍
- 格式:docx
- 大小:773.34 KB
- 文档页数:10
1)主动红外夜视仪红外夜视仪是用目标(物件、人员)发出的或反射回来的红外线进行观察的夜视仪器。
现代坦克装配有驾驶员红外夜视仪、车长红外夜视仪、炮长红外夜视仪和炮长红外夜间瞄准镜。
主动红外夜视仪靠自带红外光源(红外探照灯)照射目标,利用被目标反射回来的红外线转换成可见图像,由红外探照灯、观察镜、电源三部分组成的。
由于自然界物体的温度较低,辐射出的红外线能量很小,不能满足仪器的成像要求,所以需要红外探照灯或带有红外滤光玻璃的白炽探照灯来发射人眼行不见的红外辐射。
主动红外夜视仪的工作原理如下:当接通电源后,红外探照灯发射出红外线,照射前方目标,由主动红外夜视仪中的观察镜的物镜接收目标反射回来的红外线,在红外交像管的光电阴极面上形成目标的红外光学图像,通过变像管将不可见的红外目标像换成人眼可见的目标图像,在荧光屏上显示出来,于是人眼就可通过观察镜的目镜观察到目标的图像。
目前,坦克驾驶员红外夜视仪的视距(目标是坦克)为60~100米,车长红外夜视仪的视距(目标是坦克)为800~1000米,炮长红外夜间瞄准镜的视距为1200米,有的可达1500米。
主动红外夜视仪因为有红外探照灯照明场景,光束照射到目标上将使景物间形成了较显著的明暗反差,所以图像消晰,利于观察但是容易自我暴露(红外探照灯向外发射红外线、容易被红外探测器发现)而招来火力攻击,而且观察的范围只限于被照明的景物,视距也受到探照灯的尺寸和功率的限制,红外探照灯易被打坏,因而逐步为各种被动式的夜视仪器所代替。
(2)微光夜视仪夜间的月光、星光、银河系的亮光和大气辉光等,通称为“微光”。
利用夜空的微光并加以放大,使人眼能看得见目标图像的一种仪器称为微光夜视仪。
微光夜视仪的总体结构与主动式红外线夜视仪基本相同,唯一的区别是省去了红外线光源——红外探照灯,所以它是一种被动式夜视仪器。
微光夜视仪的关键部件是像增强器,它把微弱夜天光(其照度低于0.1勒克斯)照明下人眼分辨不清的景物图像转换成人眼可看清的可见光景物图像。
全新曝光!军用夜视仪经典图片分享!“只闻其声,未见其人”用这句话来形容大众对于军用夜视仪的了解是最合适不过了。
真实由于这种陌生的感更增加了军用夜视仪在大众心中的神秘性。
夜视仪是当今一种广泛流行的军事应用设备,不仅如此,而且具有一些非常有趣的民用用途。
今天就通过一组非常经典的军用夜视仪的图片让大家对于军用夜视仪的性能和用途及外观由一个全新的了解。
THOMAS COEX /法新社/盖蒂图片社夜视仪是军方最常使用的一种夜间装备,例如上图中这名法国陆军步兵戴着双目军用夜视仪。
约翰摩尔/盖蒂图片社美国海军海豹突击队正在等待一个夜间任务,以捕获伊拉克反叛领导人。
夜视仪成像是绿色的,因为与其他颜色相比,是人眼可以区分最多的绿色。
约翰摩尔/盖蒂图片社一架美国特种部队MH-53直升机抵达美国海军海豹突击队进行夜间任务。
使用某些类型的夜视设备,观看距离可超过500英尺。
LELAND COMER /美国海军照片/新闻人物/盖蒂图片社来自佛罗里达州杰克逊维尔的中学初级威廉城市使用前夜视视红外系统在战斗搜救(CSAR)练习中搜索“幸存者”。
约翰摩尔/盖蒂图片社美国海军陆战队使用仅在夜视镜下观看的红外激光器,开始在伊拉克凌晨对叛乱分子进行搜索行动。
约翰摩尔/盖蒂图片社在搜查行动中,一名美国海军陆战队员在伊拉克家中的起居室停了下来。
用于军事用途的夜视仪通常安装在用户的头戴或者头盔上。
约翰摩尔/盖蒂图片社美国海军陆战队员在搜索行动时使用夜视镜。
夜视可以附在步枪和头盔上。
在下一页上近距离了解伪装的夜视望远镜。
DAN MATERNA / AFP / GETTY IMAGES一名捷克突击队员是陆军第601特种兵部队成员,在反游击队技能训练期间佩戴夜视望远镜。
PAUL J. RICHARDS /法新社/盖蒂图片社美国总统乔治·W·布什迎接美国陆军士兵,他们是一个特殊夜间作战部队的成员,全都戴着夜视仪。
POOL / ANWAR HUSSEIN COLLECTION / WIREIMAGE查尔斯王子,威尔士亲王在访问埃塞克斯大学第2营降落伞团期间观看夜视仪。

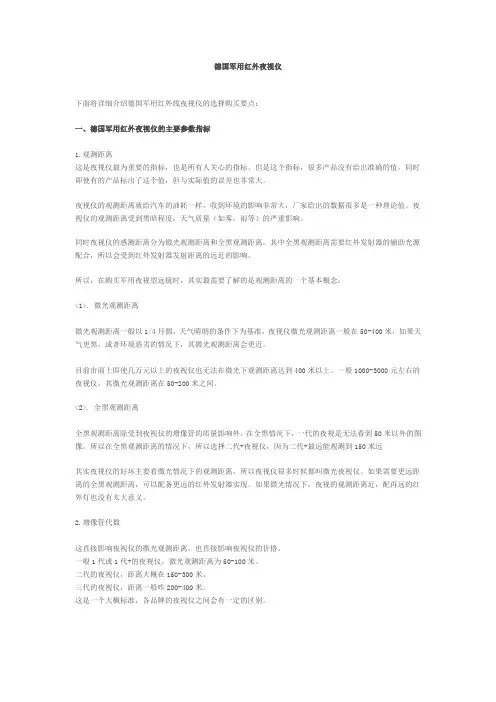

德国军用红外夜视仪下面将详细介绍德国军用红外线夜视仪的选择购买要点:一、德国军用红外夜视仪的主要参数指标1.观测距离这是夜视仪最为重要的指标,也是所有人关心的指标。
但是这个指标,很多产品没有给出准确的值,同时即使有的产品标出了这个值,但与实际值的误差也非常大。
夜视仪的观测距离就给汽车的油耗一样,收到环境的影响非常大,厂家给出的数据很多是一种理论值。
夜视仪的观测距离受到黑暗程度,天气质量(如雾,雨等)的严重影响。
同时夜视仪的感测距离分为微光观测距离和全黑观测距离。
其中全黑观测距离需要红外发射器的辅助光源配合,所以会受到红外发射器发射距离的远近的影响。
所以,在购买军用夜视望远镜时,其实最需要了解的是观测距离的一个基本概念:<1>. 微光观测距离微光观测距离一般以1/4月圆,天气晴朗的条件下为基准,夜视仪微光观测距离一般在50-400米,如果天气更黑,或者环境恶劣的情况下,其微光观测距离会更近。
目前市面上即使几万元以上的夜视仪也无法在微光下观测距离达到400米以上。
一般1000-3000元左右的夜视仪,其微光观测距离在50-200米之间。
<2>. 全黑观测距离全黑观测距离除受到夜视仪的增像管的质量影响外,在全黑情况下,一代的夜视是无法看到50米以外的图像,所以在全黑观测距离的情况下,所以选择二代+夜视仪,因为二代+最远能观测到150米远其实夜视仪的好坏主要看微光情况下的观测距离,所以夜视仪很多时候都叫微光夜视仪。
如果需要更远距离的全黑观测距离,可以配备更远的红外发射器实现。
如果微光情况下,夜视的观测距离近,配再远的红外灯也没有太大意义。
2.增像管代数这直接影响夜视仪的微光观测距离,也直接影响夜视仪的价格。
一般1代或1代+的夜视仪,微光观测距离为50-100米。
二代的夜视仪,距离大概在150-300米。
三代的夜视仪,距离一般咋200-400米。
这是一个大概标准,各品牌的夜视仪之间会有一定的区别。

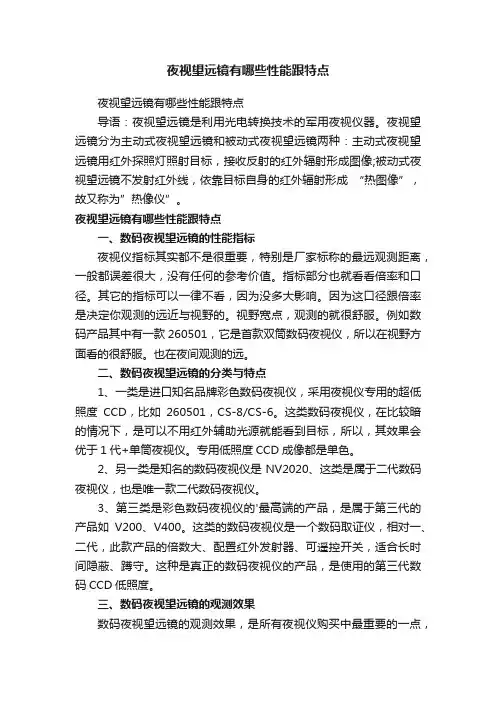

夜视望远镜有哪些性能跟特点夜视望远镜有哪些性能跟特点导语:夜视望远镜是利用光电转换技术的军用夜视仪器。
夜视望远镜分为主动式夜视望远镜和被动式夜视望远镜两种:主动式夜视望远镜用红外探照灯照射目标,接收反射的红外辐射形成图像;被动式夜视望远镜不发射红外线,依靠目标自身的红外辐射形成“热图像”,故又称为”热像仪”。
夜视望远镜有哪些性能跟特点一、数码夜视望远镜的性能指标夜视仪指标其实都不是很重要,特别是厂家标称的最远观测距离,一般都误差很大,没有任何的参考价值。
指标部分也就看看倍率和口径。
其它的指标可以一律不看,因为没多大影响。
因为这口径跟倍率是决定你观测的远近与视野的。
视野宽点,观测的就很舒服。
例如数码产品其中有一款260501,它是首款双筒数码夜视仪,所以在视野方面看的很舒服。
也在夜间观测的远。
二、数码夜视望远镜的分类与特点1、一类是进口知名品牌彩色数码夜视仪,采用夜视仪专用的超低照度CCD,比如260501,CS-8/CS-6。
这类数码夜视仪,在比较暗的情况下,是可以不用红外辅助光源就能看到目标,所以,其效果会优于1代+单筒夜视仪。
专用低照度CCD成像都是单色。
2、另一类是知名的数码夜视仪是NV2020、这类是属于二代数码夜视仪,也是唯一款二代数码夜视仪。
3、第三类是彩色数码夜视仪的'最高端的产品,是属于第三代的产品如V200、V400。
这类的数码夜视仪是一个数码取证仪,相对一、二代,此款产品的倍数大、配置红外发射器、可遥控开关,适合长时间隐蔽、蹲守。
这种是真正的数码夜视仪的产品,是使用的第三代数码CCD低照度。
三、数码夜视望远镜的观测效果数码夜视望远镜的观测效果,是所有夜视仪购买中最重要的一点,效果不好,其它都是后话。
晚上观测的效果,是否看的清晰,远来取决于这款产品是否适合自己的工作使用。
测试一个夜视仪,在开启红外辅助灯的情况下看的清楚好,还是在不开启红外灯辅助的情况下看的清楚的好。
但在日常使用时,大部分情况下是不用开启红外发射灯的。
军用微光夜视仪夜视仪从其诞生那天开始,就与军队有关。
最早就是因为军队需要晚上的夜视设备,夜视仪才营运而生。
最为一种高隐蔽性的观察设备,夜视仪一直广泛被军方采购。
现在民用夜视仪很多品牌,比如奥尔法ORPHA,RNO等品牌,其背景都是军工企业,其顶尖产品,都主要为军方定制。
那到底什么是军用夜视仪,军用夜视仪和民用夜视仪是否有区别呢?军用夜视仪的主要应具备以下特点:1. 军用夜视仪应该有高隐蔽性军用夜视仪要求必须有高隐蔽性,这就要求军用夜视仪绝对不能被对方发现。
由于红外辅助光源,虽然发出的红外光肉眼不可见,但是红外发射器发射红外光,从远处看是能看到红外发射器上发光点。
所以军用夜视仪要求在使用的时候绝对不能使用红外发射器作为辅助光源。
所以部分军用夜视仪都不配备红外发射器,大多配备红外发射器的军用夜视仪,配备的红外发射器都非常小,最远距离在10-20米。
这种小型的红外发射器,由于非常小,肉眼基本不可见,除非距离在几米内才能发现。
军用夜视仪配备的这种红外发射器主要是为了在全黑的情况行军使用,军方要求在观察敌人时,也不能使用,以防万一被敌人发现。
2. 军用夜视仪具有高清晰度,远距离军用夜视仪发展到现在,对其清晰度要求越来越高,所以军用夜视仪都选用的是二代及以上增像管。
目前一代夜视仪,已经不被军方采购,一代夜视仪由于大多数情况下都需要使用红外发射器,所以不能被军方选中。
西方及美国这几年采购的军用夜视仪,已经开始大批采购3代和4代的夜视仪,由于成本原因,虽然2代夜视仪被军方采购的数量依然最大,但是3,4代的成长速度非常快。
全球最大的军用夜视仪供货商,比如德国奥尔法,美国RNO 生产的3代和4代夜视仪都是全部供应给军方的。
目前,美国和西方是禁止向中国供应3代和4代的夜视仪,所以在我国,市面上销售的夜视仪是没有3代和4代产品的。
不过,从效果上来说,二代夜视仪与一代夜视仪相比,有质的飞跃。
但是3,4代相对2代夜视仪并没有质的飞跃,3,4代相对2代夜视仪更多是解决边缘扭变和清晰度下降的问题。

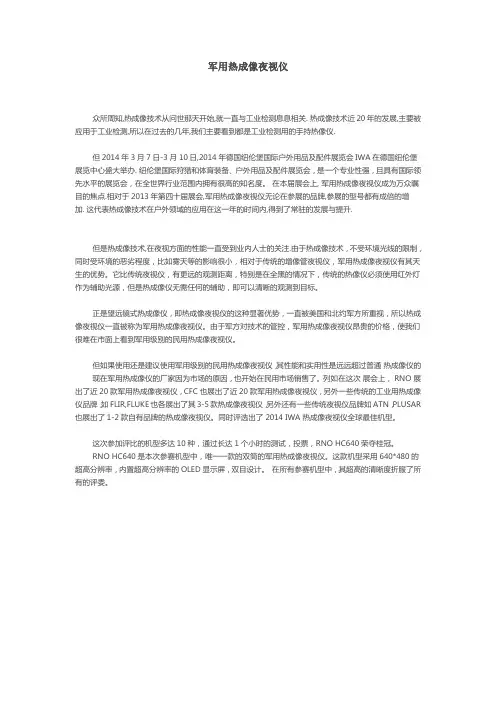

军用热成像夜视仪众所周知,热成像技术从问世那天开始,就一直与工业检测息息相关. 热成像技术近20年的发展,主要被应用于工业检测,所以在过去的几年,我们主要看到都是工业检测用的手持热像仪.但2014年3月7日-3月10日,2014年德国纽伦堡国际户外用品及配件展览会IWA在德国纽伦堡展览中心盛大举办. 纽伦堡国际狩猎和体育装备、户外用品及配件展览会,是一个专业性强,且具有国际领先水平的展览会,在全世界行业范围内拥有很高的知名度。
在本届展会上, 军用热成像夜视仪成为万众瞩目的焦点.相对于2013年第四十届展会,军用热成像夜视仪无论在参展的品牌,参展的型号都有成倍的增加. 这代表热成像技术在户外领域的应用在这一年的时间内,得到了常驻的发展与提升.但是热成像技术,在夜视方面的性能一直受到业内人士的关注.由于热成像技术,不受环境光线的限制,同时受环境的恶劣程度,比如雾天等的影响很小,相对于传统的增像管夜视仪,军用热成像夜视仪有其天生的优势。
它比传统夜视仪,有更远的观测距离,特别是在全黑的情况下,传统的热像仪必须使用红外灯作为辅助光源,但是热成像仪无需任何的辅助,即可以清晰的观测到目标。
正是望远镜式热成像仪,即热成像夜视仪的这种显著优势,一直被美国和北约军方所重视,所以热成像夜视仪一直被称为军用热成像夜视仪。
由于军方对技术的管控,军用热成像夜视仪昂贵的价格,使我们很难在市面上看到军用级别的民用热成像夜视仪。
但如果使用还是建议使用军用级别的民用热成像夜视仪,其性能和实用性是远远超过普通热成像仪的现在军用热成像仪的厂家因为市场的原因,也开始在民用市场销售了。
列如在这次展会上, RNO 展出了近20款军用热成像夜视仪,CFC也展出了近20款军用热成像夜视仪,另外一些传统的工业用热成像仪品牌,如FLIR,FLUKE也各展出了其3-5款热成像夜视仪,另外还有一些传统夜视仪品牌如ATN,PLUSAR 也展出了1-2款自有品牌的热成像夜视仪。

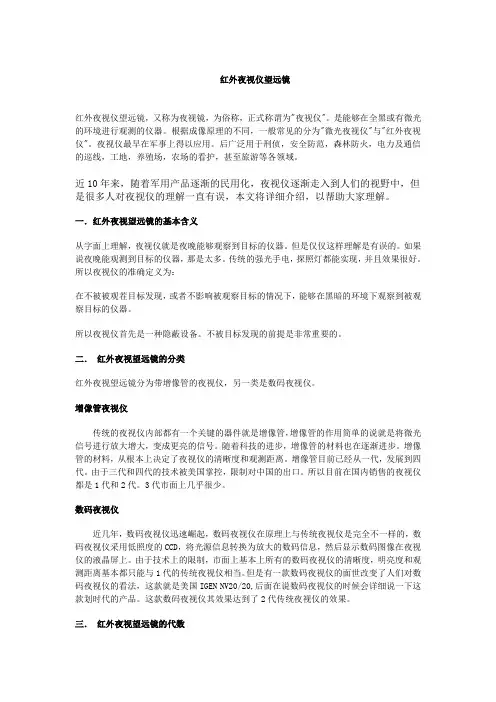

红外夜视仪望远镜红外夜视仪望远镜,又称为夜视镜,为俗称,正式称谓为"夜视仪"。
是能够在全黑或有微光的环境进行观测的仪器。
根据成像原理的不同,一般常见的分为"微光夜视仪"与"红外夜视仪"。
夜视仪最早在军事上得以应用。
后广泛用于刑侦,安全防范,森林防火,电力及通信的巡线,工地,养殖场,农场的看护,甚至旅游等各领域。
近10年来,随着军用产品逐渐的民用化,夜视仪逐渐走入到人们的视野中,但是很多人对夜视仪的理解一直有误,本文将详细介绍,以帮助大家理解。
一.红外夜视望远镜的基本含义从字面上理解,夜视仪就是夜晚能够观察到目标的仪器。
但是仅仅这样理解是有误的。
如果说夜晚能观测到目标的仪器,那是太多。
传统的强光手电,探照灯都能实现,并且效果很好。
所以夜视仪的准确定义为:在不被被观茬目标发现,或者不影响被观察目标的情况下,能够在黑暗的环境下观察到被观察目标的仪器。
所以夜视仪首先是一种隐蔽设备。
不被目标发现的前提是非常重要的。
二.红外夜视望远镜的分类红外夜视望远镜分为带增像管的夜视仪,另一类是数码夜视仪。
增像管夜视仪传统的夜视仪内部都有一个关键的器件就是增像管,增像管的作用简单的说就是将微光信号进行放大增大,变成更亮的信号。
随着科技的进步,增像管的材料也在逐渐进步。
增像管的材料,从根本上决定了夜视仪的清晰度和观测距离。
增像管目前已经从一代,发展到四代。
由于三代和四代的技术被美国掌控,限制对中国的出口。
所以目前在国内销售的夜视仪都是1代和2代。
3代市面上几乎很少。
数码夜视仪近几年,数码夜视仪迅速崛起,数码夜视仪在原理上与传统夜视仪是完全不一样的,数码夜视仪采用低照度的CCD,将光源信息转换为放大的数码信息,然后显示数码图像在夜视仪的液晶屏上。
由于技术上的限制,市面上基本上所有的数码夜视仪的清晰度,明亮度和观测距离基本都只能与1代的传统夜视仪相当。
但是有一款数码夜视仪的面世改变了人们对数码夜视仪的看法,这款就是美国IGEN NV20/20,后面在说数码夜视仪的时候会详细说一下这款划时代的产品。

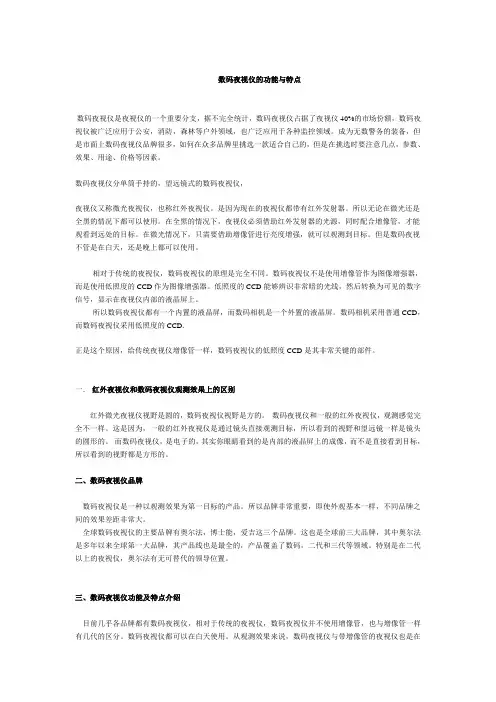

数码夜视仪的功能与特点数码夜视仪是夜视仪的一个重要分支,据不完全统计,数码夜视仪占据了夜视仪40%的市场份额,数码夜视仪被广泛应用于公安,消防,森林等户外领域,也广泛应用于各种监控领域。
成为无数警务的装备,但是市面上数码夜视仪品牌很多,如何在众多品牌里挑选一款适合自己的,但是在挑选时要注意几点,参数、效果、用途、价格等因素。
数码夜视仪分单筒手持的,望远镜式的数码夜视仪,夜视仪又称微光夜视仪,也称红外夜视仪。
是因为现在的夜视仪都带有红外发射器。
所以无论在微光还是全黑的情况下都可以使用。
在全黑的情况下,夜视仪必须借助红外发射器的光源,同时配合增像管,才能观看到远处的目标。
在微光情况下,只需要借助增像管进行亮度增强,就可以观测到目标。
但是数码夜视不管是在白天,还是晚上都可以使用。
相对于传统的夜视仪,数码夜视仪的原理是完全不同。
数码夜视仪不是使用增像管作为图像增强器,而是使用低照度的CCD作为图像增强器。
低照度的CCD能够辨识非常暗的光线,然后转换为可见的数字信号,显示在夜视仪内部的液晶屏上。
所以数码夜视仪都有一个内置的液晶屏,而数码相机是一个外置的液晶屏。
数码相机采用普通CCD,而数码夜视仪采用低照度的CCD.正是这个原因,给传统夜视仪增像管一样,数码夜视仪的低照度CCD是其非常关键的部件。
一.红外夜视仪和数码夜视仪观测效果上的区别红外微光夜视仪视野是圆的,数码夜视仪视野是方的。
数码夜视仪和一般的红外夜视仪,观测感觉完全不一样。
这是因为,一般的红外夜视仪是通过镜头直接观测目标,所以看到的视野和望远镜一样是镜头的圆形的。
而数码夜视仪,是电子的,其实你眼睛看到的是内部的液晶屏上的成像,而不是直接看到目标,所以看到的视野都是方形的。
二、数码夜视仪品牌数码夜视仪是一种以观测效果为第一目标的产品。
所以品牌非常重要,即使外观基本一样,不同品牌之间的效果差距非常大。
全球数码夜视仪的主要品牌有奥尔法,博士能,爱吉这三个品牌。

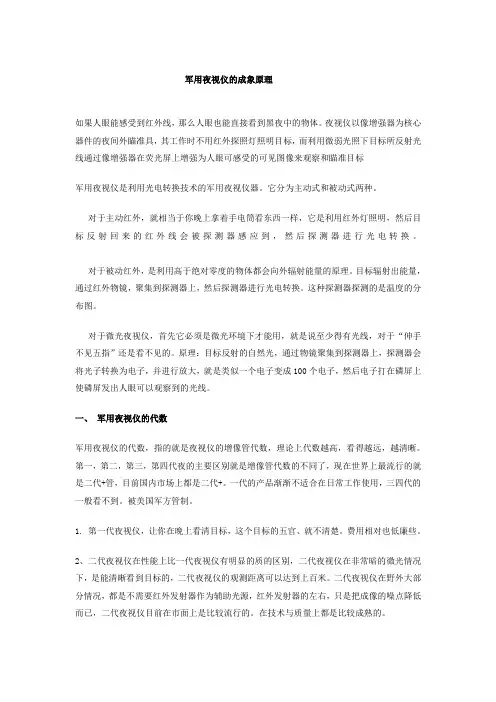

军用夜视仪的成象原理如果人眼能感受到红外线,那么人眼也能直接看到黑夜中的物体。
夜视仪以像增强器为核心器件的夜间外瞄准具,其工作时不用红外探照灯照明目标,而利用微弱光照下目标所反射光线通过像增强器在荧光屏上增强为人眼可感受的可见图像来观察和瞄准目标军用夜视仪是利用光电转换技术的军用夜视仪器。
它分为主动式和被动式两种。
对于主动红外,就相当于你晚上拿着手电筒看东西一样,它是利用红外灯照明,然后目标反射回来的红外线会被探测器感应到,然后探测器进行光电转换。
对于被动红外,是利用高于绝对零度的物体都会向外辐射能量的原理。
目标辐射出能量,通过红外物镜,聚集到探测器上,然后探测器进行光电转换。
这种探测器探测的是温度的分布图。
对于微光夜视仪,首先它必须是微光环境下才能用,就是说至少得有光线,对于“伸手不见五指”还是看不见的。
原理:目标反射的自然光,通过物镜聚集到探测器上,探测器会将光子转换为电子,并进行放大,就是类似一个电子变成100个电子,然后电子打在磷屏上使磷屏发出人眼可以观察到的光线。
一、军用夜视仪的代数军用夜视仪的代数,指的就是夜视仪的增像管代数,理论上代数越高,看得越远,越清晰。
第一,第二,第三,第四代夜的主要区别就是增像管代数的不同了,现在世界上最流行的就是二代+管,目前国内市场上都是二代+。
一代的产品渐渐不适合在日常工作使用,三四代的一般看不到。
被美国军方管制。
1. 第一代夜视仪,让你在晚上看清目标,这个目标的五官、就不清楚。
费用相对也低廉些。
2、二代夜视仪在性能上比一代夜视仪有明显的质的区别,二代夜视仪在非常暗的微光情况下,是能清晰看到目标的,二代夜视仪的观测距离可以达到上百米。
二代夜视仪在野外大部分情况,都是不需要红外发射器作为辅助光源,红外发射器的左右,只是把成像的噪点降低而已,二代夜视仪目前在市面上是比较流行的。
在技术与质量上都是比较成熟的。
3、三代与四代红外夜视仪目前国内基本没有,技术掌握在美国,不允许出口。

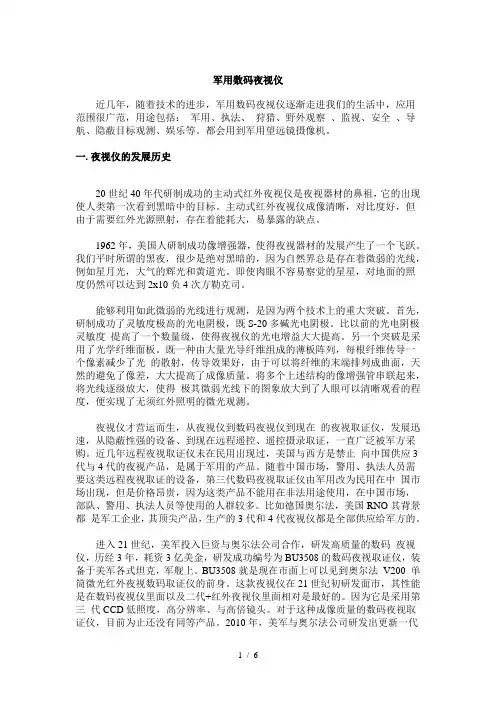

军用数码夜视仪近几年,随着技术的进步,军用数码夜视仪逐渐走进我们的生活中,应用范围很广范,用途包括:军用、执法、狩猎、野外观察、监视、安全、导航、隐蔽目标观测、娱乐等。
都会用到军用望远镜摄像机。
一. 夜视仪的发展历史20世纪40年代研制成功的主动式红外夜视仪是夜视器材的鼻祖,它的出现使人类第一次看到黑暗中的目标。
主动式红外夜视仪成像清晰,对比度好,但由于需要红外光源照射,存在着能耗大,易暴露的缺点。
1962年,美国人研制成功像增强器,使得夜视器材的发展产生了一个飞跃。
我们平时所谓的黑夜,很少是绝对黑暗的,因为自然界总是存在着微弱的光线,例如星月光,大气的辉光和黄道光。
即使肉眼不容易察觉的星星,对地面的照度仍然可以达到2x10负4次方勒克司。
能够利用如此微弱的光线进行观测,是因为两个技术上的重大突破。
首先,研制成功了灵敏度极高的光电阴极,既S-20多碱光电阴极。
比以前的光电阴极灵敏度提高了一个数量级,使得夜视仪的光电增益大大提高。
另一个突破是采用了光学纤维面板。
既一种由大量光导纤维组成的薄板阵列,每根纤维传导一个像素减少了光的散射,传导效果好,由于可以将纤维的末端排列成曲面,天然的避免了像差,大大提高了成像质量。
将多个上述结构的像增强管串联起来,将光线逐级放大,使得极其微弱光线下的图象放大到了人眼可以清晰观看的程度,便实现了无须红外照明的微光观测。
夜视仪才营运而生,从夜视仪到数码夜视仪到现在的夜视取证仪,发展迅速,从隐蔽性强的设备、到现在远程遥控、遥控摄录取证,一直广泛被军方采购。
近几年远程夜视取证仪未在民用出现过,美国与西方是禁止向中国供应3代与4代的夜视产品,是属于军用的产品。
随着中国市场,警用、执法人员需要这类远程夜视取证的设备,第三代数码夜视取证仪由军用改为民用在中国市场出现,但是价格昂贵,因为这类产品不能用在非法用途使用,在中国市场,部队、警用、执法人员等使用的人群较多。
比如德国奥尔法,美国RNO其背景都是军工企业,其顶尖产品,生产的3代和4代夜视仪都是全部供应给军方的。
爆料!军用数码夜视仪详细介绍
军用数码夜视仪区别于传统的民用数码夜视仪,要求产品的性能更高。
正是因为其特殊用途,在生活中并不常见,所以给广大民众带来一种特殊的神秘感。
今天我们就来揭开这层神秘的面纱,让大众更加了解这类军用数码夜视仪。
一、军用数码夜视仪的工作原理
军用数码夜视仪也是数码夜视仪,只是用途范围不同,所以和所有的数码夜视仪工作原理是相同的。
数码夜视仪又称为数字夜视仪,其英文名称为Digital Night Vision。
大部分数码夜视设备是通过高灵敏度的CCD图像传感器处理和转换该低照度光线为电信号,然后传送到微型显示器。
数码夜视仪的工作原理简单示意:较暗光线—->CCD(CMOS)感光器—->CPU(经软件处理)—->内置显示屏—->可视图像
数码夜视仪工作原理
二、军用数码夜视仪划分定义
军用数码夜视仪是相对于传统的数码夜视仪来划分定义的。
两种数码夜视仪的主要区别还是在于
其核心部件-图像感光处理器的级别。
目前市面上感光器主要分类两类,CCD及CMOS,而由CCD感光器应用作为普遍。
无论是哪种类型的感光器元件,也分为几种级别。
举例CCD感光器元件的级别分为A1,A2,A3,A4,A5等,其级别直接决定了数码夜视仪的级别,采用CCD-A1级别的感光器是一代数码夜视仪,采用CCD-A2级别的感光器是二代数码夜视仪,以此类推,目前民用市场上最高是三代级别的数码夜视仪,而更高级别的数码夜视仪则在军用级别的数码夜视仪应用较多。
值得一提的是由于索尼和奥尔法在CCD图像传感器A4、A5级别的研发上贡献巨大,已成为军用数码夜视仪专供品牌商。
一代数码夜视仪至五代数码夜视仪参数对比图
三、军用数码夜视仪的性能
军用数码夜视仪的观测目标通常隐蔽在草丛或树林中,由于野外环境极其复杂,人也容易产生错觉,很难找准目标。
所以军用数码夜视仪的性能要求会高于民用的数码夜视仪,下面从以下几个方面来说明军用对于的性能。
(1)关于图像清晰度
军用数码夜视仪基本使用环境是全黑下,而且完全不依靠红外辅助,所以对于观看图像的清晰度要求
极高。
这就要求军用数码夜视仪的图像感光器的级别要高于普通的数码夜视仪的级别。
(2)关于隐蔽性
军用数码夜视仪对于隐蔽性的要求是非常苛刻的,在使用的时候完全不能使用红外灯辅助照明。
而且在其仪器上眼罩,等设计上也有一定的要求。
(3)关于便携性
军用数码夜视仪由于其要求使用者在行走或者驾驶的时候使用,所以头戴式军用数码夜视仪和手持式数码夜视仪要求其体积小巧,重量轻便。
(4)关于倍率和观看距离
军用数码夜视仪要求对于观看目标有很好的辨识度,除了图像的清晰度之外,对于高倍率和远距离观察有一定的标准。
一般军用数码夜视仪的倍率会在10倍左右及以上,要求的观看距离会在1000米左右。
(5)关于待机时长
军用数码夜视仪要求在户外长时间使用,对于其待机时长有很高的要求。
试想如果一名侦察人员在全黑下使用军用数码夜视仪侦察目标,在使用了不到3个小时就无法使用了,这将是多么无法想象的事情。
所以军用数码夜视仪对于待机时长一般要求在至少是5个小时左右,甚至更长,每个国家或者机构对于军用数码夜视仪的待机时长的标准不同。
四、军用数码夜视仪应用领域
由于军用数码夜视仪的特殊性,其应用领域也有其特定的区域。
(1)军事单位侦察、指挥等作战、训练用途
(2)边防武警巡视记录、海关缉私检查海事巡逻
(3)公检法司城管等单位反恐维稳,执法秘密侦察、稽查、执法取证
(4)自然保护区、林业、野保、科研院所、林场、湿地、森林公园等监测野生动物,反偷盗猎(5)交通指挥、高速公路管理部门远距离观察和拍照远距离执勤拍照
(6)消防/银行/电力/铁路水利/钢铁厂/防暴/高层作业等危险行业的远距离观察和拍照
(7)林业管理、地质勘探、石油生产单位、机场管理、大型集会管理单位/铁路和港口的远距(8)环境保护、安全生产监督或狩猎及动物观察爱好者远距离拍照监测
军用数码夜视仪还有更多的应用领域,这里就不一一列举了。
除了价格稍微昂贵一些之外,军用数码夜视仪应用在民用领域也是非常合适的。
例如野外观测救护、山林洞穴旅游探险爱好者户外旅游登高望远野营拍照监测,新闻记者远程观察拍照,调查公司/私家侦探取证记录等等。
五、军用数码夜视仪的品牌
OPRHA奥尔法品牌LOGO
(1)ORPHA奥尔法
ORPHA(奥尔法)作为美国知名的光学仪器高端品牌,在夜视技术领域拥有领先的夜视技术和高端设计,是目前2代+夜视仪、准3代、以及Military系列产品线更齐全其更受欢迎的夜视仪品牌。
奥尔法品牌产品以其精良的做工、长期稳定的产品质量、高可靠性的产品性能、高分辨率的夜视能力,深受广大客户的认可和好评,尤其是2代+及准3代系列产品在整个市场中占据着一定的地位。
进入21世纪,美军投入巨资与奥尔法公司合作,研发高质量的数码夜视仪,历经3年,耗资3亿美金,研发成功编号为BU3508的数码夜视取证仪,装备于美军各式坦克和军舰上。
BU3508就是
现在市面上可以见到奥尔法V200单筒微光红外夜视数码取证仪的前身。
因为它是采用第三代CCD低照度,高分辨率、与高倍镜头。
对于这种成像质量的数码夜视取证仪,目前为止还没有同等产品。
2010年,美军与奥尔法公司研发出更新一代的双目双筒型数码夜视仪DB5930R。
同年12月,美国才允许出口DB5930R技术,2016年奥尔法公司才正式将DB5930R转为民用,取名奥尔法DB550L。
由于国内政策规定及国外出口限制的影响,军用数码夜视产品的是不允许在国内市场上出现的。
但是随着中国市场的需要,不得不要求可以替代军用数码夜视仪的产品出现。
三代数码夜视仪的部分性能效果基本已经非常接近军用数码夜视仪的标准。
奥尔法DB550L的放大倍率在5-20倍,采用高性能的CCD-A3的图像传感器,及采用军用级别的数字图像处理器及内置高分辨率的显示屏,再加上可以调节强度的高性能的红外辅助灯等等设计及性能,在效果上其实可以完全媲美军用数码夜视仪。
ORPHA奥尔法DB550L双目双筒红外夜视数码取证仪
超高图像对比分辨率的三代低照度数码夜视仪,5-20倍的放大倍率,超强红外发射器且强度可调节,外翻显示屏可在屏幕上直接观看到影像。
录像分辨率最高可达1920X1080,最大支持64GTF卡。
图像清晰,视野宽阔,图像可调亮度,该系统体积小,重量轻,便于携带,隐蔽性好,操作灵活,使用简单,可视距离远,适用于各种恶劣环境.它专为移动侦察、隐蔽蹲守取证而设计,不仅具有高品质的夜视效果,而且在连续工作时间、视频质量以及其它综合性能方面也都非常出色。
无论是在光线充足还是在完全无光的环境下,使用该设备都可以清晰拍摄到目标。
功能方面除了可拍照录像之外,还具有高清HDMI视频输出功能、GPS定位电子罗盘、WIFI连接手机APP等等功能,满足不同用户的个性化需求。
ORPHA奥尔法三代数码夜视仪DB550L
RNO品牌LOGO
(2)美国RNO
RNO公司于1940年成立于美国芝加哥,是全球历史最为悠久的热像仪生产企业,RNO下设了美国RNO热像仪公司和美俄合资RNO夜视仪两家子公司。
RNO俄罗斯高端夜视仪品牌,全称Russia NightVision Optics. RNO是较大军工企业,是俄罗斯军方指定夜视仪采购品牌,在3,4代高端夜视仪领域拥有极大的知名度。
俄罗斯军队80%采用都是RNO夜视仪。
经过70年的研发历史,RNO夜视仪经历了一代,二代,三代以及最新的四代夜视仪的发展历史。
近20年来,RNO在被动式夜视仪(热成像仪)领域,也取得了重大发展。
成为全球知名的顶级夜视仪产品生产厂家。
目前RNO主要生产二代+及三代,四代夜视仪。
在数码夜视领域也取得了突破性的进展,尤其是在单筒数码夜视仪及数码夜视瞄系列产品上。
美国RNO单目单筒数码夜视仪高清取证摄录仪M1350H
RNO单目单筒数码夜视仪
RNO单目单筒数码夜视仪M1350H采用5倍放大倍率,60超大口径,军用A4级图像传感器。
体积小巧轻便,可装在上衣口袋中;操作简单,快速移动中可清晰辨别目标;人体工程学设计,使用更加
舒适;高清像素拍照,可作为日后取证及分析目标。
总结:
军用数码夜视仪会随着市场的需求逐渐向民用市场转移,将会由越来越多的型号的产品面市民众。
期待着民用数码夜视领域更多的新型的产品出现。
