220kV变电站电气一次部分毕业设计论文毕业设计（论文）课题名称220kV变电站电气一次部分初步设计学生姓名学号系、专业电气工程系、电气工程及其自动化指导教师职称内容提要本次设计为220kV变电站电气一次部分的初步设计。
根据原始资料，以设计任务书和国家及行业有关电力工程设计的规程规范为设计依据，并结合该地区实际情况设计该变电站，设计的内容符合国家有关经济技术政策，所选设备全部为国家推荐的新型产品，技术先进、运行可靠、经济合理。
本期该变电站设有两台主变压器，远期该变电站设有三台主变压器。
站内主接线分为220kV、110kV和10kV三个电压等级。
设计正文分设计说明书和设计计算书两个部分，设计说明书包括电气主接线设计、变压器选择说明、短路电流计算说明、电气设备选择说明、配电装置设计、电气总平面布置和防雷保护设计；设计计算书包括变压器选择、短路电流计算、电气设备选择及校验等，并附有电气主接线图及其它相关图纸。
关键词：220kV变电站；短路计算；主接线；设备选择。
SummaryThe design of 220 kV substation electrical part of the preliminary design at a time. According to the original data, a design specification and country and industry relevant power engineering design procedure specification for design basis, and combined with the region's actual condition, the design of the substation design in conformity with the relevant economic and technological policies of the state, the contents of the selected equipment for all countries recommend new products, advanced technology, reliable operation, economic and reasonable.. The substation is equipped with two sets of the main transformer, forward the has three main transformer substation. station connection is divided into 220 kV, 110 kV and 10 kV voltage grade three.This text points design specifications and design calculation of two parts, the design specifications, including the main electrical wiring design of transformer selection, the short circuit current calculation, electrical equipment selection, design of power distribution equipment, electrical total plane layout and lightning protection design; Design calculation includes the choice of transformer, the short-circuit current calculation, electrical equipment selection and calibration, etc., with the main electrical wiring diagram and related drawings.Key words: 220 kV substation; Short circuit calculation; The main wiring; Equipment selection.目录内容摘要 (I)Summary (II)第一部分设计说明书1 原始资料 (1)1.1 建站的必要性 (1)1.2 系统接入方式 (1)1.3 变电工程规模 (2)1.4变电站站址选择 (2)1.5系统短路阻抗及本期出线潮流估计 (2)2 变压器选择 (5)2.1 主变压器选择 (5)3 电气主接线设计 (9)3.1 主接线设计的原则和要求 (9)3.2 主接线基本接线方式 (9)3.3 主接线设计步骤 (10)3.4 本站主接线设计方案 (11)4 短路电流计算说明 (18)4.1 短路电流计算概述 (18)4.2 常见短路电流计算 (19)4.3 短路电流计算结果 (21)5 高压电器设备选择 (23)5.1 电气设备选择一般条件 (23)5.2 高压断路器的选择 (24)5.3 隔离开关的选择 (26)5.4 互感器的选择 (27)5.5 母线的选择 (28)6 配电装置设计 (29)6.1配电装置应满足以下基本要求 (29)6.2配电装置设计的基本步骤 (29)6.3配电装置的种类及应用 (29)6.4本变电站配电装置设计 (29)7 防雷保护设计 (31)7.1变电站防雷保护的特点 (31)7.2防雷防护类型 (31)第二部分设计计算书8 短路电流计算 (33)8.1 等值电路计算 (33)8.2 对称短路电流计算 (34)8.2 不对称短路电流计算 (43)9 电气设备选择及校验计算 (51)9.1 高压断路器选择及校验计算 (51)9.2 隔离开关选择及校验计算 (53)9.3 互感器选择及校验计算 (54)9.4 母线选择及校验计算 (55)10 防雷保护计算 (58)总结 (59)参考文献 (60)致谢 (62)第一部分设计说明书1 原始资料1.1 建站的必要性考虑到目前花垣县供电现状及将来的网络发展格局，提高了电源外送和用户供电的可靠性，加强了地区220KV电网，新建花垣220KV变电站主要为地区中间变电站，给花垣县供电并为保靖、水顺、龙山4县水电外送提供接入点。
前言毕业是教学过程中的一个重要环节，通过设计可以巩固本专业理论知识，掌握供配电设计的基本方法，通过解决各种实际问题，培养独立分析和解决实际工程技术问题的能力，同时对电力工业的有关政策、方针、技术规程有一定的了解，在计算、绘图、设计说明书等方面得到训练，为今后的工作奠定基础。
本设计根据设计任务书可分为二大部分，第一部分为设计计算书，包括负荷计算、无功功率及补偿计算、短路电流的计算、设备选择及校验计算、配电变压器保护定值计算；第二部分为设计说明书，包括变电所位置和形式选择、变电所主接线设计、变电所主变压器台数和容量、变电所一次设备的选择与校验、变电所高、低压线路设计、变电所二次回路设计及继电保护的整定、防雷和接地装置设计；本设计基于本人掌握的供电知识基础，尚有正确和不完善的地方，敬请老师、同学指正！第一章毕业设计任务书1.1设计题目10KV降压变电所电气设计1.2设计目的毕业设计是完成本专业教学计划的最后一个重要的教学环节，是对各门课程的综合运用和提高。
通过毕业设计，巩固和加深学生所学专业理论知识，锻炼学生分析和解决实际工程问题能力。
培养和提高学生综合使用技术规范、技术资料，进行有关计算、设计、绘图和编写技术文件的初步技能，为今后参加水电站和变电所电气设计、安装、运行、检修、试验打下基础。
通过本毕业设计，初步掌握一个小型水电站工程设计的思想、内容、方法和步骤。
1.3有关的原始资料黄坪电站为低水头径流式水电站，座落于茶陵县虎踞镇黄坪村，距茶陵县城25km，装机容量5×1600 kw，年利用小水电网络规划和业主意向，电站出线等级为35kv，共三回路，一回路送到9km平水变并入茶陵县新组建小水电网，一回路送到近区新建的虎踞镇工业区，一回路备用。
其输电导线型号为LGJ-120。
1.4 设计的总体要求集中布置，明确要求，提倡讨论，独立完成，严禁抄袭，严禁拷贝现象。
第二章电气一次部分设计2.1 电气主接线方案的拟定分析设计原始资料，全面考虑所设计电站在系统中所处地位、所供负荷性质、地理位置以及电站本身的总容量和机组台数，拟出二至三个可行的方案，进行一般的技术经济比较，通过论证，确定一个合理的主接线方案。

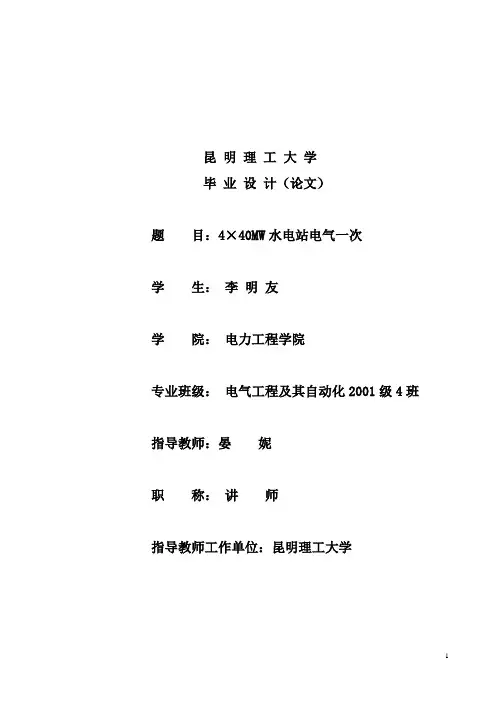

昆明理工大学毕业设计（论文）题目：4×40MW水电站电气一次学生：李明友学院：电力工程学院专业班级：电气工程及其自动化2001级4班指导教师：晏*职称：讲师指导教师工作单位：昆明理工大学Kunming University Of Science and TechnologyGraduation Project(thesis)Topic: Hydro-power——The Part Of Electrical`s OnceName:Li Ming YouCollege:Electricol Engineering SchoolSpeciality:Class4 Of Electrical Automation and its ControllingDon:Yan niprincipalship:Prelectorcompany of the don: Kunming University Of Science and Technology目录前言 (6)第一章主接线的设计 (7)第一节设计的原始资料 (7)第二节对原始资料的分析 (7)第三节主接线的拟订 (8)第四节主变压器的选择 (13)第二章水电站厂用电 (15)第一节小水电站厂用电的特点与组成 (15)第二节厂用变压器及设备和导体的选择 (14)第三节小水电站厂用电的接线 (15)第三章短路计算 (15)第一节主接线及设备的参数 (19)第二节短路计算 (19)第四章选择电气设备及载流导体 (22)第一节选择断路器、隔离开关 (24)第二节载流导体的选择 (24)第三节绝缘子和穿墙套管的选择 (40)第四节电压互感器、电流互感器、及熔断器的选择 (46)第五节避雷器、藕合电容器，及阻波器的选择 (48)第五章电气设备的布置 (59)第一节小型水电站电气部分总体布置 (59)第二节主接线图、平面图、断面图 (60)结论 (61)总结与体会 (62)谢词 (63)参考文献 (64)设备总表 (65)附录 (66)摘要本书参照遵守了水电站电气部分的设计原则和计算方法，设备的选择和布置，设计所需的资料等规范，主要内容：小水电站的主接线，厂用电接线的设计，断路电流的计算，电气设备及栽流导体的选择，过电压保护，电气设备的布置。

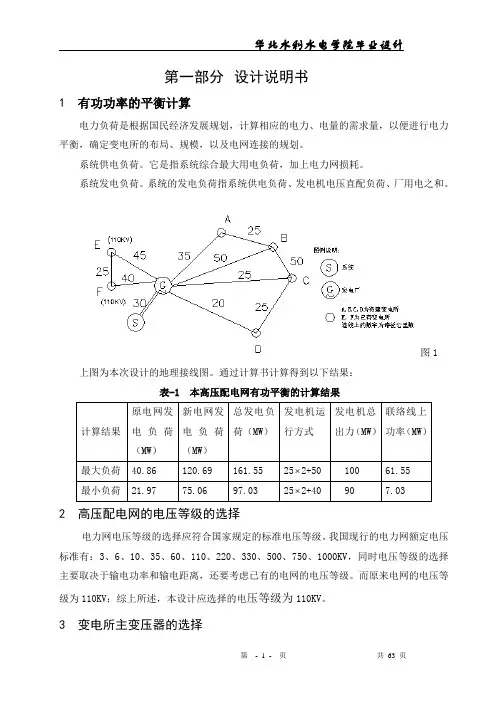

第一部分设计说明书1 有功功率的平衡计算电力负荷是根据国民经济发展规划，计算相应的电力、电量的需求量，以便进行电力平衡，确定变电所的布局、规模，以及电网连接的规划。
系统供电负荷。
它是指系统综合最大用电负荷，加上电力网损耗。
系统发电负荷。
系统的发电负荷指系统供电负荷、发电机电压直配负荷、厂用电之和。
图1 上图为本次设计的地理接线图。
通过计算书计算得到以下结果：表-1 本高压配电网有功平衡的计算结果2 高压配电网的电压等级的选择电力网电压等级的选择应符合国家规定的标准电压等级。
我国现行的电力网额定电压标准有：3、6、10、35、60、110、220、330、500、750、1000KV，同时电压等级的选择主要取决于输电功率和输电距离，还要考虑已有的电网的电压等级。
而原来电网的电压等级为110KV；综上所述，本设计应选择的电压等级为110KV。
3 变电所主变压器的选择相关的设计规程规定：选择的变压器容量应满足以下要求： （1）e S ≥imp S （2）e S ≥0.6max S其中max S 为变电所的最大负荷容量；imp S 为变电所的全部重要负荷容量。
四个变电所都有重要负荷，所以每个变电所都选择两台主变压器。
通过计算书计算所选的主变型号如下：表-2 变电所主变的选择4 导线截面的选择``根据经济电流密度选择导体截面积[5]，由计算书计算此选择的导线的截面如下：表-3 导线截面的选择选好导线后，我们要对其做各种校验，来验证所选的导线截面积是否满足要求，主要采用的校验主要包括： ①按机械强度校验导线截面积[2] 。
②按电晕校验导体截面积[2] 。
③按允许截流量校验导线截面积（注意周围环境与温度标准温度不同，要进行温度修正）[2] 。
经以上的校验，所选的导线全都符合要求。
5 潮流计算 5.1潮流概括根据以上对新建电网的分析，我初步选择两种方案如下图所示：方案一：方案二：（1）根据所选的变压器和导线进行参数计算，确定各自的阻抗以及线路电纳的无功功率，有根据各变电所的负荷多少，可以推出变压器的功率损耗，来确定各个变电所的运算负荷。
摘要本次毕业设计的主要任务是根据原始资料进行一个发电厂主接线的初步设计，并对其一次设备进行选择,进而对继电保护进行规划和对配电装置进行规划。
设计主要内容包括：电气主接线设计、短路电流计算、主要电气设备选择、校验及配电装置初步设计和继电保护的规划等。
主要的电气设备选择有：主变压器、高压厂用变压器、高压断路器、隔离开关、电流互感器、电压互感器、避雷器及母线等的选择。
电气主接线是发电厂的主要环节，故本文对数个电气主接线方案进行了技术经济综合比较，确定了一个较佳方案，并根据此方案对全厂电气设备的选择、配电装置的布置、继电保护的规划等，进行了详细的设计和说明。
本设计包括六部分：电气主接线选择，电气设备选择，短路电流计算，配电装置规划，继电保护规划及其整定。
关键词：发电厂；主接线；短路电流；电气设备；配电装置；继电保护ABSTRACTThis graduation project topic is s according to the first hand information designs a electric power plant, and mainly carries on the design to its equipment. Then design the power distribution equipment and relay protection planning. Designs the main content to include: The electrical host wiring design, the wiring design, the short-circuit current computation, the main electrical equipment choice , the verification and the power distribution equipment preliminary design and relay protection planning and so on. The main choice electrical equipment includes: The main transformer, the high-pressured factory use the transformer, the high-pressured circuit breaker, the isolator, the current transformer ,the voltage transformer, the arrester and the generatrix and so on.Main electrical scheme is the main part of substation, so this thesis synthetically compares several main electrical schemes from technical and economic aspects and picks up one preferable scheme. According to the chosen scheme, detailed design and instruction are carried out about the electric apparatus selection, distribution equipment arrangement, relay protection, and so forth.This thesis consist of six parts：main electrical scheme select，main choice electrical equipment，short-circuit current calculation，distribution equipment arrangement, relay protection and verification on the selection short dot.Key words: electric power plant; electrical main wiring; short-circuit current; electrical equipment; the power distribution equipment; relay protection目录1 前言 (5)1.1 设计要求 (5)1.2 设计依据 (5)2 电气主接线设计 (6)2.1 电气主接线概述 (6)2.2 发电机出口接线形式的选择 (6)2.3 220KV侧接线形式的选择 (8)3 主变及厂用变的选择 (12)3.1 变压器选择概述 (12)3.2 主变选择 (12)3.3 厂用变选择 (13)4 短路电流计算 (13)4.1 短路点的选取 (13)4.2 三相对称短路计算 (14)4.3 不对称短路计算 (20)5 电气设备的选择 (25)5.1 断路器的选择 (25)5.2 隔离开关的选择 (29)5.3 母线的选择 (32)5.4 电流互感器的选择 (37)5.5 电压互感器的选择 (42)5.6 绝缘子和穿墙套管的选择 (44)5.7 高压熔断器的选择 (47)5.8 发电机中性点接地设备的选择 (47)5.9 避雷器的选择 (48)5.10 厂用电高压侧电气设备的选择 (50)6 继电保护规划 (53)6.1 继电保护概述 (53)6.2 变压器纵差保护计算 (55)7 配电装置规划 (57)7.1 配电装置概述 (57)7.2 配电装置设计 (58)总结 (61)致谢 (61)参考文献 (62)附录 (64)1 前言1.1 设计要求通过初步设计，查阅资料，了解及掌握电力行业的发展动向和新技术，重温和巩固已学的理论知识，进行包括电气主接线设计、短路电流计算、电气设备选择和配电装置设计等内容的设计。
《水电站毕业设计》水电站毕业设计一、引言水电站作为一种清洁、可再生能源的代表，已经成为当今世界能源发展的重要方向之一。
在我即将毕业的大学生涯中，我有幸参与了一项关于水电站的毕业设计项目。
在这个过程中，我学到了很多关于水电站设计与建设的知识，并深刻体会到了水电站对于社会和环境的重要性。
二、背景与目的水电站是通过水流的动能转化为电能的装置，它既可以为人们提供清洁的电力，又可以调节河流的水位，减少洪涝灾害的发生。
然而，在设计水电站时，我们需要考虑到多个因素，如水流量、水头、电站容量等。
因此，我的毕业设计项目旨在设计一个高效、可持续发展的水电站，以满足当地电力需求，并最大限度地减少对环境的影响。
三、设计方法与过程1. 数据收集与分析在设计水电站之前，我们首先需要收集并分析大量的数据，包括当地河流的水文数据、水电站的用电需求以及环境保护标准等。
通过对这些数据的分析，我们可以确定水电站的规模、装机容量以及最佳的水电站类型。
2. 水电站类型选择根据我们的数据分析结果，我们决定选择一种适合当地情况的水电站类型。
在设计过程中，我们考虑了常见的水力发电技术，如水轮发电机组、潮汐发电机组以及波浪发电机组等。
最终，我们选择了水轮发电机组，因为它在当地水流条件下效果最佳。
3. 设计参数确定在选择水轮发电机组后，我们需要确定一系列设计参数，如水轮机的转速、叶轮的形状以及发电机的额定功率等。
通过计算和模拟，我们可以优化这些参数，以提高水电站的发电效率。
4. 环境影响评估在设计水电站时，我们不能忽视对环境的影响。
因此，我们进行了详细的环境影响评估，包括对鱼类和水生态系统的影响、对土地利用的影响以及对当地居民生活的影响等。
通过这些评估，我们可以采取相应的措施来减少对环境的负面影响。
四、成果与展望通过多个月的努力，我成功地完成了水电站的毕业设计项目。
在这个过程中，我不仅学到了很多专业知识，还提高了自己的团队合作能力和解决问题的能力。
水电站电气设计毕业设计论文Prepared on 24 November 2020毕业设计（论文）题目~~水电站电气部分设计专业热能与动力工程班级学生指导教师2013年摘要水电站电气一次部分设计是水电站整体设计的重要组成部分，本设计进行了石泉水电站的电气部分设计。
设计的内容包括电气主接线方案的拟定与比选，主变压器的选择，最优电气主接线方案的短路电流计算，主要的电气一次设备参数和型号的确定及动稳定、热稳定的校验；110KV与220KV开关站的配电装置的设计；确定厂用电的电压等级、厂用电源的取得方式及选择厂用电接线方式，并统计和计算厂用电负荷，选择厂用变压器，并进行了厂用电动机的自启动校验；绘制了电气主接线图、开关站的平面图和断面图、厂用电接线等相关图纸。
限于毕业设计的具体要求和设计时间的限制，对某些方面分析较少，这有待于在今后的学习和工作中继续进行研究。
关键词：水电站，电气主接线，短路电流，厂用电ABSTRACTthe main electric design is a significant part of the overall design for the hydropower station. This graduation design has carried on the design of the electrical part of Shiquan hydropower station. Its main contents are: first to formulate three power plant main electrical wirings and then determine the best one; to determine the main transformer; to carry on the short-circuit current computation of the best power plant main electrical wiring; first to choose the main electrical equipments (including model and parameter) and then to checkout their performance (including the heat withstand and the dynamic stability ); to determine the the overall arrangement of power distribution equipment in the 110KV and 220KV switch yard; to determine the voltage level and supply source of the auxiliary power and choice of auxiliary power wiring, and statistics andcalculation of plant load, select the auxiliary transformer,and check the electromotors' starting performance; to draw the diagrams of main electrical wiring, the diagram of auxiliary power wiring, a the floor plan and sectional diagrams of the switching station. Keywords: hydropower station ,main electrical wiring ,short circuit current, auxiliary power目录目录 (III)第1章前言 (1)设计项目 (1)本课题的研究意义 (1)课题来源 (2)本课题研究现状 (2)本论文设计的主要内容 (3)第2章电气主接线设计 (4)石泉水电站供电负荷概括 (4)电气主接线设计的基本要求 (4)电气主接线方案拟定 (5)方案一 (5)方案二 (5)方案三 (6)电气主接线方案比较与确定 (7)经济方面比较 (7)技术方面比较 (8)电气主接线方案确定 (11)主变压器的选择 (12)1#与2#主变压器的选择 (12)3#主变压器的选择 (13)4#主变压器的选择 (14)主变压器汇总 (15)第3章短路电流计算 (17)短路电流计算的一般规定 (17)短路电流计算 (18)短路计算点的选择 (18)计算各元件的电抗标幺值并绘制等值电路图 (19)短路计算点K1 (21)短路计算点K2 (27)短路计算点K3 (31)短路计算点K4 (35)短路计算点K5 (39)短路电流计算结果汇总 (43)第4章高压电气设备选择 (47)电气设备选择的一般条件 (47)断路器的选择 (48)隔离开关的选择 (56)电压互感器的选择 (63)电流互感器的选择 (66)高压熔断器的选择 (74)避雷器的选择 (76)电缆的选择 (81)母线的选择 (84)第5章配电装置的总体布置 (88)配电装置概述 (88)110KV开关站 (90)220KV开关站 (91)第6章厂用电设计 (92)电站枢纽概况 (92)负荷统计 (92)厂用电系统的特点与设计原则 (95)厂用电源与厂用电压的选择 (97)厂用电接线 (99)厂用变压器的选择 (101)电动机自启动校验 (103)第7章结论 (109)石泉水电站电气部分设计结论 (109)设计要点知识总结 (109)致谢 (111)参考文献 (112)第1章前言设计项目石泉水电站电气部分设计，由于时间仓促，本次设计仅涉及到电气一次部分，对电气二次部分考虑的相对较少一些。
前言毕业是教学过程中的一个重要环节，通过设计可以巩固本专业理论知识，掌握供配电设计的基本方法，通过解决各种实际问题，培养独立分析和解决实际工程技术问题的能力，同时对电力工业的有关政策、方针、技术规程有一定的了解，在计算、绘图、设计说明书等方面得到训练，为今后的工作奠定基础。
本设计根据设计任务书可分为二大部分，第一部分为设计计算书，包括负荷计算、无功功率及补偿计算、短路电流的计算、设备选择及校验计算、配电变压器保护定值计算；第二部分为设计说明书，包括变电所位置和形式选择、变电所主接线设计、变电所主变压器台数和容量、变电所一次设备的选择与校验、变电所高、低压线路设计、变电所二次回路设计及继电保护的整定、防雷和接地装置设计；本设计基于本人掌握的供电知识基础，尚有正确和不完善的地方，敬请老师、同学指正！第一章毕业设计任务书1.1设计题目10KV降压变电所电气设计1.2设计目的毕业设计是完成本专业教学计划的最后一个重要的教学环节，是对各门课程的综合运用和提高。
通过毕业设计，巩固和加深学生所学专业理论知识，锻炼学生分析和解决实际工程问题能力。
培养和提高学生综合使用技术规范、技术资料，进行有关计算、设计、绘图和编写技术文件的初步技能，为今后参加水电站和变电所电气设计、安装、运行、检修、试验打下基础。
通过本毕业设计，初步掌握一个小型水电站工程设计的思想、内容、方法和步骤。
1.3 有关的原始资料黄坪电站为低水头径流式水电站，座落于茶陵县虎踞镇黄坪村，距茶陵县城25km ，装机容量5×1600 kw ，年利用小时数4833h ，发电机的型号为SF1600-60/4850，发电机额定电压为6.3kv 。
电站取大输送功率为8000 kw 。
根据茶陵县小水电网络规划和业主意向，电站出线等级为35kv ，共三回路，一回路送到9km 平水变并入茶陵县新组建小水电网，一回路送到近区新建的虎踞镇工业区，一回路备用。
其输电导线型号为LGJ-120。
1.4 设计的总体要求集中布置，明确要求，提倡讨论，独立完成，严禁抄袭，严禁拷贝现象。
第二章 电气一次部分设计 2.1 电气主接线方案的拟定分析设计原始资料，全面考虑所设计电站在系统中所处地位、所供负荷性质、地理位置以及电站本身的总容量和机组台数，拟出二至三个可行的方案，进行一般的技术经济比较，通过论证，确定一个合理的主接线方案。
~~~方 案 一电网工业备用~1356.3~G ~~G G ~~G G ~35KV6.3KVTIT2电网工业备用方 案 二G ~~G 35KV6.3KVTIT2电网工业备用方 案 四~G G ~~G G ~~G G ~~G G ~电网工业备用方 案 三T 1T 2T 3T 4T 535KV6.3KVT2电网工业备用方 案 五G ~....~G TI ..~G T3G ~..T5..~G T4方案一：发电机电压接线采用单母线不分段，设置一台变压器，其容量为10000KW 。
35KV 线路采用单母线不分段。
~~~方 案 一电网工业备用~1356.3~方案二：发电机电压接线采用单母线不分段，设置2台变压器，其容量为10000KW ，35KV 线路采用单母线分段。
G ~~G G ~~G G ~35KV6.3KVTIT2电网工业备用方 案 二（1）供电可靠性方案一供电可靠性较差方案二供电可靠性较好（2）运行上的安全和灵活性方案一母线或母线侧隔离开关故障或检修时，整个配电装置必须退出运行，而任何一个断路器检修时，其所在回路也必须退出运行，灵活性也较差。
方案二单母线分段接线便于分别对各母线段进行检修，减少了母线检修时的停电范围，提高了运行的灵活性。
（3）接线简单、明显维护和检修方便很显然方案一最简单、明显维护和检修方便。
（4）经济方面的比较方案一最经济。
综合比较：选方案二最合适。
2.2 变压器容量的确定因为发电机的容量为1600KW，所以变压器的容量应大于等于8000KW。
变压器的选择2.3 电气一次短路电流计算对选定的主接线方案，按电气设备选择、校验的需要进行短路电流的计算。
在教师指导下，力求合理选择短路点，以避免过多的重复工作量。
按个别变化法，用运算曲线计算短路电流短路电流计算条件为使所选电气设备具有足够的可靠性、经济性和合理性，并在一定时期内适应电力系统发展的需要，作校验用的短路电流应按下列条件确定。
（1）容量和接线按本工程设计最终容量计算，并考虑电力系统远景发展规划（一般为本工程建成后5～10年）：其接线应采用可能发生最大短路电流的正常接线方式，但不考虑在切换过程中可能短时并列的接线方式。
（如切换厂用变压器时的并列）。
（2）短路种类一般按三相短路验算，若其他种类短路较三相短路严重时，即应按最严重的情况验算。
（3）计算短路点选择通过电器的短路电流为最大的那些点为短路计算点。
短路电流的计算选取基准值:A MV S j ⋅=100 av j U U =发电机：有阻尼绕组的水轮发电机21=''X 5.108.0160010010021cos 100=⨯=⨯''=*''ϕP S X X j d变压器： KW P800051600=⨯=经查表选择SFL 1-10000/35型号 查得5.7%=K U75.08.08000101001005.7100%3=⨯⨯=⨯=*n j K T S S U X线路：35kv 选择42.00=X28.037100942.0220=⨯⨯==*avjj U S LX X 2.3.1当6.3KV 母线即k1点发生三相短路时：K 1当K 1发生短路时 无限大容量655.0375.028.01=+=*∑X 5267.1655.0111==*=*∑∞X X稳态短路电流：)(38.23731005267.1kA I I I j =⨯⨯=⋅*=∞∞冲击短路电流：)(069.638.255.255.2kA I I im =⨯==∞有限大容量：21.0100101.211=⨯=⋅*=*∑j N C S S X Xs t 0= 526.5=*''I)(064.53.6310526.53kA U S I I avN =⨯⨯=⋅*''=''∑s t 1= 563.31=*"I)(265.33.6310563.331kA U S I I av N =⨯⨯=⋅*''="∑s t 2= 378.32=*"I)(096.33.6310378.332kA U S I I av N =⨯⨯=⋅*''="∑28.0=*j35kV375.0275.02==* 6．3kV1.255.102==*s t 4= 234.33=*"I)(964.23.6310234.333kA U S I I av N =⨯⨯=⋅*''="∑t=0s I 1′=2.38+5.064=7.444（KA ） t=1s I 2′=2.38+3.265=5.645（KA ） t=2s I 3′=2.38+3.096=5.476（KA ） t=4s I 4′=2.38+2.964=5.344（KA ） 短路冲击电流：)(605.13064.59.122kA I k i im im=⨯⨯=''⋅⋅=总的冲击电流：i=13.605+6.069=19.674(KA)2.3.2当35KV 母线即k2点发生三相短路时：当2K 点发生短路时 无限大容量28.0*2=∑X57.328.01*1*2===∑∞X I 稳态短路电流：)(5706.537310057.3*KA I I I j =⨯⨯=⋅=∞∞冲击短路电流：)(205.145706.555.255.2KA I I im =⨯==∞有限大容量短路电流：j X 375.0*2=1.2*1=2475.010010475.2**475.2375.01.2***3213=⨯=⋅==+=+=∑∑∑j N S S X Xc X X Xt=0s43.4=*''I)(691.03731043.43kA UavS I I N =⨯⨯=⨯*''=''∑t=1s23.31=*''I )(504.03731023.3311kA UavS I I N =⨯⨯=⨯*''=''∑t=2s17.32=*''I )(495.03731017.3322kA UavS I I N =⨯⨯=⨯*''=''∑t=4s12.33=*''I )(487.03731012.3333kA UavS I I N =⨯⨯=⨯*''=''∑t=0s I 1′=5.5706+0.691=6.2616（KA ）t=1s I 2′=5.5706+0.504=6.0746（KA ）t=2s I 3′=5.5706+0.495=6.0656（KA ）t=4s I 4′=5.5706+0.487=6.0576（KA ）短路冲击电流:)(759.1691.08.122kA I k i im im =⨯⨯=''⋅⋅=总的冲击电流：i=14.205+1.759=15.964(KA)1k 短路：当s 4t =时.43.43412964.2096.310064.51210Q 2222222Z 1=⨯+⨯+=⋅++''=t I I I ztt Z85.3064.515.0Q 22f 1=⨯=''=I T28.47Q Qz Q f k 1=+=2k 短路：当时s t 4=.05.1412487.0495.010691.012210Q 222222Z 2=⨯+⨯+=⋅+⋅+''=t I t I I ztz04.0691.008.0Q 22f 2=⨯=''=I T09.1Q Qz Q 21f 2k =+=2.3.3 短路电流计算成果表第三章 高压电气设备的选择 3.1、高压电气设备选择的一般条件电气设备选择是发电厂和变电所设计的主要内容之一，在选择时应根据实际工作特点，按照有关设计规范的规定，在保证供配电安全可靠的前提下，力争做到技术先进，经济合理。
为了保障高压电气设备的可靠运行，高压电气设备选择与校验的一般条件，按正常工作条件包括：电压、电流、频率、开断电流等选择；按短路条件包括动稳定、热稳定校验；按环境工作条件如温度、湿度、海拔等选择。
