郑州电力职业技术学院学生毕业论文论文题目：中小型水电站电气部分初步设计院系：电力工程系年级：2011级专业：发电厂及电力设备姓名：张龙展学号： 20111658指导教师：李银芳摘要本篇毕业设计主要是对某水电站电气部分的设计，包括主接线方案的设计，主要设备选择，短路电流计算，电气一次设备的选择计算。
通过对水电站的主接线设计，主接线方案论证，短路电流计算，电气设备动、热稳定校验，主要电气设备型号及参数的确定，较为细致地完成电力系统中水电站设计。
限于毕业设计的具体要求和设计时间的限制，本毕业设计主要完成了对水电站电气主接线设计及论证，短路电流计算，电气一次设备的选择计算，电气设备动、热稳定校验、电气设备型号及参数的确定做了较为详细的理论设计，而对其他方面分析较少，这有待于在今后的学习和工作中继续进行研究。
关键词电气主接线；短路电流；电气一次设备。
目录摘要 (II)Abstract.................................................. 错误!未定义书签。
第1章前言 (1)1.1设计题目 (1)1.2水电站电气部分研究的背景 (1)1.3本课题的研究意义 (2)1.3.1 电站电气主接线的论证意义 (2)1.3.2 电气一次设备和二次设备选择及计算的意义 (2)1.3.3 短路电流计算的意义 (2)1.3.4 本课题研究的现实意义 (3)1.4本课题的来源 (3)1.5论文设计的主要内容 (3)第2章主接线方案确定 (4)2.1电气主接线释名 (4)2.2主接线方案的拟定 (4)2.2.1 方案一 (4)2.2.2 方案二 (4)2.2.3 方案三 (5)2.2.4 方案比较说明 (6)2.3方案确定 (6)第3章主要设备的选择 (8)3.1导线的初步选择 (8)3.1.1 与系统相连导线的选择 (8)3.1.2 连接近区负荷导线的选择（按电压损耗选择） (8)3.1.3 导线的确定 (9)3.2变压器的选择 (10)3.2.1 1T变压器高压侧为38.5KV,低压侧为6.3KV (10)3.2.2 2T变压器选择 (11)3.2.3 3T变压器的选择 (11)3.2.4 4T为厂用变压器 (12)3.2.5 5T为厂用变压器 (12)3.2.6 最终选定变压器 (13)3.3发电机的选择 (13)第4章短路电流计算 (14)4.1短路电流计算目的、规定和步骤 (14)4.1.1 短路电流计算的主要目的 (14)4.1.2 短路电流计算一般规定 (14)4.1.3 计算步骤 (14)4.2短路电流的计算 (15)4.2.1 等值网络的绘制和短路点选择 (15)4.2.2 网络参数的计算 (15)4.2.3 短路电流的计算 (15)4.3短路电流计算成果表 (23)第5章电气一次设备的选择计算 (24)5.1母线的选择 (24)5.1.1 6.3kV母线的选择 (24)5.1.2 10kV母线的选择 (25)5.1.3 35kV母线的选择 (26)5.1.4 最终确定母线 (27)5.2电缆的选择 (27)5.2.1 发电机机端引出线电缆 (28)5.2.2 主变低压侧电缆 (29)5.2.3 主变高压侧电缆 (30)5.2.4 电缆最终确定 (31)5.3断路器的选择 (31)5.3.1 断路器选型 (31)5.3.2 1号,2号,3号,4号断路器的选择 (31)5.3.3 5号,6号断路器的选择 (33)5.3.4 7号断路器的选择 (33)5.3.5 8号,9号,11号断路器的选择 (33)5.3.6 10号,12号,13号,14号,15号断路器的选择 (34)5.3.7 16号,17号断路器的选择 (34)5.3.8 断路器参数表 (35)5.4互感器的选择 (36)5.4.1 主接线中互感器配置 (36)5.4.2 电流互感器的选择 (37)5.4.3 电压互感器的选择 (43)第6章结论 (46)6.1水电站电气部分设计结论 (46)6.2设计要点知识总结 (46)6.3心得与收获 (46)参考文献 (47)附录 (48)致谢 (49)第1章 前言1.1设计题目某小型水电站装机容量为：4×9000KW ，机端电压为6.3KV ，有两个升高电压等级35KV/10KV ，其中35KV 出线一回与电力系统相连（上网），距离为55Km 。
某水电厂电气主接线设计某水电厂电气主接线设计一、背景介绍水电站作为能够提供可再生能源的设施被广泛应用，而水电站的电气接线则是保障发电能力的关键。
在某水电厂中，电气主接线设计是整个电气系统的关键设计要素之一。
二、电气系统概述某水电厂电气系统主要由发电机组、主变压站、配电房、线路、负载等组成。
发电机组的输出电压在经过主变压站的升压、降压后，按照不同的电压等级进入配电房，经过总开关和控制设备，流向各个用电负载点。
三、电气主接线的设计（一）电缆通道设计电缆通道的设计板块包含了整个电气系统电缆运行的通道，是实现调试和维护的重要路径。
设计时需要考虑耐热、耐腐蚀、抗压等特性，确保通道能够保持压力平衡，防止漏电和火灾。
（二）电气系统的接合板设计针对主接线处，为了确保电能传输的安全性和稳定性，需要使用接合板将不同线径、电压等级的电缆连接在一起。
设计接合板时需要考虑电缆规格、连接方式、电缆走向等因素，确保接合牢靠。
（三）安全措施设计在设计电气主接线时，需要考虑电气设备的运行安全，以及人员和设备的安全。
这包括安装漏电保护器、过载保护器、短路保护器等安全装置，以及设计合理的安全加固措施和避雷措施，确保电气系统的安全稳定运行。
（四）电气设备的选择选择合适的电气设备，是保证电气系统安全和运行稳定的重要因素。
设计中，需要根据实际需要选择合适的开关、控制设备、电缆等设备，并根据不同型号和规格安排合理的装配和安装位置，确保电气系统的高效运行。
四、结论电气主接线设计是整个电气系统的关键设计要素之一，涉及到电缆通道设计、接合板设计、安全措施设计和设备选择等多个方面。
设计时需要注重电气安全，同时也需要考虑线路布置的合理性和设备的高效使用。
因此，在电气主接线设计中，需要综合考虑各个方面，达到设计目的，为电气系统的正常运行提供有力保障。

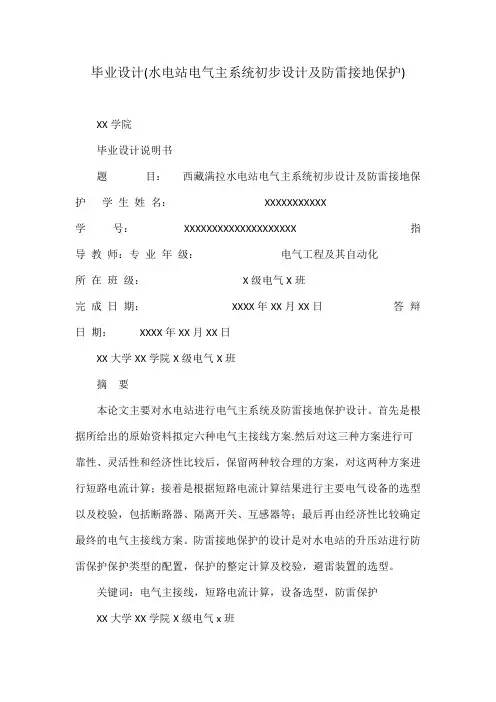

毕业设计(水电站电气主系统初步设计及防雷接地保护)XX学院毕业设计说明书题目：西藏满拉水电站电气主系统初步设计及防雷接地保护学生姓名：XXXXXXXXXXX学号：XXXXXXXXXXXXXXXXXXXX 指导教师：专业年级：电气工程及其自动化所在班级：X级电气X班完成日期：XXXX年XX月XX日答辩日期：XXXX年XX月XX日XX大学XX学院X级电气X班摘要本论文主要对水电站进行电气主系统及防雷接地保护设计。
首先是根据所给出的原始资料拟定六种电气主接线方案.然后对这三种方案进行可靠性、灵活性和经济性比较后，保留两种较合理的方案，对这两种方案进行短路电流计算；接着是根据短路电流计算结果进行主要电气设备的选型以及校验，包括断路器、隔离开关、互感器等；最后再由经济性比较确定最终的电气主接线方案。
防雷接地保护的设计是对水电站的升压站进行防雷保护保护类型的配置，保护的整定计算及校验，避雷装置的选型。
关键词：电气主接线，短路电流计算，设备选型，防雷保护XX大学XX学院X级电气x班AbstractThis thesis mainly on the main electrical system of hydropower station and the lightningproof grounding protection design. First is given according to the original material out six main electrical wiring scheme. Then the three schemes for reliability and flexibility and economical comparison, retain the two of these two kinds of schemes, short-circuit current calculation scheme, Then according to short-circuit current calculation results are main electricalequipment selection and calibration, including breaker, isolating switch, transformer, etc. Finally determined by the economical comparison of the final auto-switch scheme. Lightningproof grounding protection design of hydropower station is the booster for lightning protection, the protection configuration setting calculation and calibration, avoid thunder device selection.KEY WORDS: Main electrical connection, short circuit current calculation, Equipment selection, Generator relay protectionXX大学XX学院X级电气X班目录第一章前言??????????????????????????????1第二章电气主接线的设计?????????????????????????22.1 原始资料及分析 (2)2.2 主接线的设计原则 (2)2.3 发电机侧方案比较 (3)2.4 升高压侧接线方案进行比较 (5)2.5 确定主接线方案 (6)第三章短路电流计算???????????????????????????83.4方案系统正序阻抗网络等值图为： (9)3.5计算书........................................................................................... . (10)第四章电气主设备选择??????????????????????????154.1其接线方式如下图： (15)4.2高压断路器的选择及校验 (15)4.3隔离开关的选择及校验 (18)4.4电流互感器的选择及校验 (20)4.5电压互感器的选择及校验 (23)4.6侧熔断器的选择侧熔断器的选择及校验 (25)第五章防雷接地保护???????????????????????????285.1.发电站对直击雷的防雷措施 (28)5.2防雷保护装置 (28)5.3本设计的防雷保护方案 (28)5.4接地体（网）………………………………………………………………………….30第六章小结??????????????????????????????33第七章参考文献?????????????????????????????34第八章致谢??????????????????????????????35 XX大学XX学院X 级电气X班第一章前言能源是社会发展的重要的物质基础，随着社会生产的不断发展，人类使用能源不仅在数量上越来越多，而且在品种及构成上也发生了很大的变化。
毕业设计成果Graduation practice achievement设计项目名称110KV变电站初步设计序毕业设计是我们完成大学学习的最后一次总结与学习的机会，是对我们所学各门功课的综合运用与提高。
通过这次毕业设计，巩固与加深了我们所学的理论专业知识，锻炼了我们分析与解决实际工程问题的能力培养和提高了我们综合实用技术规范，技术资料和进行有关计算，设计和绘图，编写技术文件的初步技能，为今后的工作和学习打下坚实的基础。
这次的毕业设计是由仇新艳老师带领的，在设计期间老师和我们共同讨论，一起学习，对我的启发良多。
对此我很感谢仇老师的耐心指导，尤其是仇老师碰到问题时那积极解决问题的态度很值得我学习。
最后我还要感谢我们这组同学，在设计期间，大部分都是经过我们的仔细讨论我才解决了我的一些疑惑。
通过短路电流的计算，教会了我对于高压电气的具体选型及校验方法；对于在设计过电压防护中我学会了如何来确定避雷针的高度；对于厂用变压器的选择，我也有了很深刻的认识。
以上种种问题的解决，才使我的毕业设计最后能按时的完成，对此我很感谢。
这期间我查阅了大量的资料，极大的锻炼了我搜集资料和分析资料的能力，为我以后的就业提供了很大的帮助。
最后我很感谢学院的领导和老师们对我这三年的教育和关怀。
目录序第一章原始资料 (4)1.1水能资料 (4)1.2 电力系统资料 (4)第二章电气主接线设计 (6)2.1 电气主接线设计概述 (6)2.2 主接线方案的选择 (7)第三章短路电流计算 (9)3.1 短路电流计算的目的 (9)3.2 短路电流计算的一般规定 (9)3.3 短路电流计算的内容 (9)3.4 短路电流计算方法 (10)3.5 短路电流的计算 (10)第四章厂用电的设计 (23)4.1 厂用电设计的基本要求 (23)4.2 水电站厂用电的特点 (23)4.3 统计原则及计算分析过程 (23)4.4 厂用电气的选择 (26)4.5校验 (27)第五章电气设备的选择及校验 (28)5.1 35KV断路器选择与校验 (28)5.2 35KV隔离开关选择与校验 (29)5.3 35KV电流互感器选择与校验 (30)5.4 35KV电压互感器选择与校验 (31)5.5 熔断器的选择与校验 (32)5.6 避雷器的选择 (33)5.7 母线的选择 (33)5.8 6.3KV开关柜及电气设备的选择 (34)第六章过电压保护 (37)6.1 造成水电站事故的原因 (37)6.2 感应雷和雷电侵入波的防护 (37)6.3 直击雷的防护 (37)参考文献 (39)附图第一章设计有关原始资料1.1 水能资料（一）水轮机型号：HL240－LH－140 4台额定功率 3000KW 额定转速 273转/分最大水头 36.6m 设计水头 29.3m最小水头 21.2m（二）发电机型号：TS－325/44－22 4台总装机容量 4×3000KW 功率因数 cosφ=0.8额定电压 6.3KV 额定电流 342.66A保证出力 2750KW 年平均发电量 4100万度=0.21年利用小时 3417小时次暂态电抗 Xd*水库为不完全年调节，梯级开发情况下游已建塔下水电站。
前言毕业是教学过程中的一个重要环节，通过设计可以巩固本专业理论知识，掌握供配电设计的基本方法，通过解决各种实际问题，培养独立分析和解决实际工程技术问题的能力，同时对电力工业的有关政策、方针、技术规程有一定的了解，在计算、绘图、设计说明书等方面得到训练，为今后的工作奠定基础。
本设计根据设计任务书可分为二大部分，第一部分为设计计算书，包括负荷计算、无功功率及补偿计算、短路电流的计算、设备选择及校验计算、配电变压器保护定值计算；第二部分为设计说明书，包括变电所位置和形式选择、变电所主接线设计、变电所主变压器台数和容量、变电所一次设备的选择与校验、变电所高、低压线路设计、变电所二次回路设计及继电保护的整定、防雷和接地装置设计；本设计基于本人掌握的供电知识基础，尚有正确和不完善的地方，敬请老师、同学指正！第一章毕业设计任务书1.1设计题目10KV降压变电所电气设计1.2设计目的毕业设计是完成本专业教学计划的最后一个重要的教学环节，是对各门课程的综合运用和提高。
通过毕业设计，巩固和加深学生所学专业理论知识，锻炼学生分析和解决实际工程问题能力。
培养和提高学生综合使用技术规范、技术资料，进行有关计算、设计、绘图和编写技术文件的初步技能，为今后参加水电站和变电所电气设计、安装、运行、检修、试验打下基础。
通过本毕业设计，初步掌握一个小型水电站工程设计的思想、内容、方法和步骤。
1.3有关的原始资料黄坪电站为低水头径流式水电站，座落于茶陵县虎踞镇黄坪村，距茶陵县城25km，装机容量5×1600 kw，年利用小水电网络规划和业主意向，电站出线等级为35kv，共三回路，一回路送到9km平水变并入茶陵县新组建小水电网，一回路送到近区新建的虎踞镇工业区，一回路备用。
其输电导线型号为LGJ-120。
1.4 设计的总体要求集中布置，明确要求，提倡讨论，独立完成，严禁抄袭，严禁拷贝现象。
第二章电气一次部分设计2.1 电气主接线方案的拟定分析设计原始资料，全面考虑所设计电站在系统中所处地位、所供负荷性质、地理位置以及电站本身的总容量和机组台数，拟出二至三个可行的方案，进行一般的技术经济比较，通过论证，确定一个合理的主接线方案。
浅析小型水电站电气主接线的设计型式摘要：主接线是每个电站设计的重要组成部分，本文主要根据小型水电站电气主接线设计的特点、电气主接线的主要形式，对小型水电站电气主接线的接线方式进行简单分析。
关键词：小型水电站电气主接线接线方式一、小型水电站电气主接线设计的特点电气主接线是水电站电气设计的中心环节，它与电力系统、电站规模、枢纽布置、地形条件、动能参数及电站运行方式等因素密切相关，而且对电气设备布置、设备选择、继电保护和控制方式都有较大的影响。
电气主接线设计的合理与否关系到电站长期安全、可靠、经济运行，因此电气主接线的设计是水电站总体设计的一个重要组成部分。
小型水电站电气主接线设计的特点是：水电站接入系统接线较为简单、回路数较少，电压等级一般为35KV、10KV，极少数为110KV，离负荷中心较近。
电气主接线一般比较简单明了，容易实现自动化。
二、小型水电站电气主接线的主要形式2.1 发电机电压接线与发电机——变压器的组合方式一般小型水电站的主变压器数量多为一台，有的采用二台，因此，发电机电压侧接线较为简单，常分为三种形式：2.1.1单母线与单母线分段接线这种接线方式简单明显，运行方便，配电装置投资少，便于扩建，并且可采用成套配电装置，简化电气布；由于接线清晰，对应性强，各操作单元之间互不影响，易于实现自动化，适用于装机容量小，对供电可靠性要求不高的水电站。
单母线接线在母线检修或故障时，将造成全厂停机。
因此，有的电站采用单母线分段的接线方式，可靠性比单母线高，当一段母线检修或故障时，能保持另一段母线的发电机向系统供电，但是单母线分段接线方式的继电保护较为复杂。
2.1.2 单元接线方式发电机和主变器容量相匹配（有时容量相同），接线最清晰，故障影响范围最小，运行可靠、灵活、电气布置和继电保护均较简单。
但主变压器和高压断器的数量比单母线多，投资大。
在我区水电站主接中有极少数电站采用。
2.1.3 扩大单元接线小型水电站，尤其是容量较小的电站，若有二台发电机，往往优先采用扩大单元接线方式，只有1台主变压器。
谈水电站电气主接线优化设计-优化设计论文-设计论文——文章均为WORD文档，下载后可直接编辑使用亦可打印——摘要:所谓水电站电气主接线，即是将发电机、变压器、电容器、避雷器等一次电气设备按照事先设计的生产流程构成电能生产、转化、输送和分配的电气回路，电气主接线优化设计是水电站电气方面设计的重点工作之一，其优化设计的合理性直接决定着电力系统与水电站的安全运行，因此，本文将简要阐述水电站电气主接线优化设计的原则，并提出水电站主线路优化设计的可行性策略，希望为水电站相关技术工作者提供有价值的参考与建议。
关键词:水电站;电气主接线;优化设计水电作为一种绿色能源，在国民建设中扮演着十分重要的角色，为了保障水电站可以安全可靠地运行，选择技术可靠、经济合理的电气主接线方案就显得尤为重要，而且在实际应用的过程中，技术工作者还需要对电气设备选用、配电装置布局和继电保护进行优化设计，这样才能全方位保障水电站的安全经济运行。
在传统的水电站电气主线路设计过程中，主要是针对短路计算、配电装置、无功补偿以及变压器等相关设备设施进行详细设计，短路计算与设备的选用是传统电气设计的主要方向，针对电气主接线方式的研究不够透彻，而在电力技术快速发展的形势下，电气主接线作为一种新型的接线方式，在水电站电气设计中得到了广泛应用，而且在实际运行中也发挥着不可或缺的重要作用，在具体设计时强化了水电站电气主接线设计优化的重点。
一、水电站电气主接线优化设计的原则毋庸置疑，水电站电气主接线设计的合理性直接关系着电力系统、水电站的安全稳定运行，设计人员必须要坚持可靠性、灵活性和经济性的原则来设计水电站电气主线路，以此来获得最优化的电气主线路设计方案，为水电站的安全稳定运行营造出良好的条件。
首先，可靠性原则。
可靠性是水电站设计与运行的首要要求，也是保证水电供电系统的基础，通常情况下，对于水电站电气主接线可靠性衡量的标准是在断路器检修过程汇总，系统的供电不能受到影响，而且在母线发生故障、断路器产生问题或者母线在检查维修的过程中，要能够减少停运的回路数和停运时间，电气主线路的设计方案要有利于降低或者消除发电厂、变电所停止运行的可能性。
水电站电气主接线优化设计研究论文摘要：水电站电气主接线设计合理与否直接影响到电力系统、水电站等安全运行。
以某水电站为研究对象，设计了单母线接线、扩大单元接线等几种形式，通过对比其经济性、灵活性和可靠性，获得该电站最优电气主接线。
关键词：水电站；电气主接线；设计电气主接线就是将发电机、变压器、断路器、隔离开关、电抗器、电容器、互感器和避雷器等一次电气设备按照预期的生产流程构成的电能生产、转化、输送和分配的电气回路。
其设计是大中小型水电站电气部分设计的重要组成之一，直接影响各种电气设备的选择、配电装置的布置以及继电保护的确定，对于建成后水电站的安全经济运行有着至关重要的作用。
以往水电站电气主接线设计主要围绕短路计算，变压器、配电装置以及无功补偿装置等开展电气主接线具体设计，即重点在于短路计算和设备选型，对电气主接线方式分析不足。
本文在总结电气主接线理论和工作经验的`基础上，以某水电站为例，具体分析发电机侧和变压器侧均用单母线接线、发电机侧采用单元接线和扩大单元接线而变压器侧采用单母线接线、发电机侧单母线接线而变压器侧角形接线、电源单元及扩大单元而主变角形接线等方案的优劣，获得最优电气主接线设计方案，进而强调了电站电气主接线设计优化的重点。
1电气主接线设计原则主接线设计应满足可靠性、灵活性和经济性等3项基本要求。
具体要求如下：1.1可靠性供电可靠性是电力生产和分配的首要要求，主接线首先满足这个要求。
可靠性的衡量标准具体如下：1）断路器检修时，系统的供电不宜受影响。
2）断路器或者母线发生故障以及母线检修时，尽量减少停运的回路数和停运时间。
3）尽量避免发电厂，变电所全部停运的几率。
1.2灵活性主接线应满足在调度、检修及扩建时的灵活性。
1）调度时，应可以灵活得投入和切除发电机变压器和线路，满足系统在事故运行方式、检修运行方式系统调度，并尽可能减少隔离开关的操作次数。
2）检修时，可以方便的停运断路器和其他继电保护装置，进行安全检修而不至于影响电力系统的管理运行和对用户的供电。
某水电厂一次设计毕业设计论文摘要 (1)1某水电站一次部分设计任务书 (2)2某水电站电气主接线的确定 (3)2.1电气主接线的选择 (3)2.2主接线的设计 (4)3主变的选择 (6)3.1变压器的选型 (6)3.2主变参数分析 (6)4短路电流计算 (8)4.1目的 (8)4.2造成短路原因 (8)4.3短路危害 (8)4.4短路电流计算的一般规定 (9)4.5各系统短路电流的计算 (9)5 选择电气一次设备遵循的条件 (14)5.1电网开关电器的选择 (14)5.2高压熔断器的选择 (15)5.3高压断路器的选择 (15)6防雷保护设计 (15)6.1雷电过电压 (15)6.2雷电的危害 (16)7避雷器的选择和校验规则 (16)8电气设备的选择 (17)8.1系统各个回路的最大工作电流 (17)8.2电气设备的选择 (17)8.3避雷器的选择 (19)8.4电流互感器的选择 (20)8.5电压互感器的选择 (20)8.6主要高压电气设备的选择结果汇总表 (20)总结 (21)致谢.......................................................................................................................................... 错误!未定义书签。
参考文献 (21)摘要由发电、变电、输电、配电等环节组成的电能生产与消费系统。
它的功能是将自然界的一次能源通过发电动力装置（主要包括锅炉、汽轮机、发电机及电厂辅助生产系统等)转化成电能，再经输、变电系统及配电系统将电能供应到并负荷中心。
由于电源点与负荷中心多数处于不同地区，也无法大量储存，电能生产必须时刻保持与消费下衡。
同此，电能的集中开发与分散使用，以及电能的连续供应与负荷的随机变化，就制约了电力系统的结构和运行。
据此，电力系统要实现其功能，就需再在各个环节和不同层次设置相应的信息与控制系统，以便刘电能的生产和输运过程进行测最、调节、控制、保护、通信利调度，确保用户获得安全、经济、优质的电能。
本科毕业设计（论文）题目：水电站电气设计及其保护摘要目前，我国国民经济逐年持续稳健的发展，能源供应起到强有力的支撑，电力能源是能源中使用最普遍、最方便的清洁能源，由于电能使用起来极其方便，且能通过装置转换为其它的能源形式，因此电能在工农业、国防、科学技术、人民生活，交通运输等领域发挥重要的作用。
由于社会发展，电气设备数量飞速增长，每年我们对电能的需求在不断攀升。
电力行业的发展水平和电气自动化程度对推动我国国民经济发展愈加发挥着举足轻重的作用。
本次设计为水电站电气一、二次设计及其保护。
在分析了水电厂原始资料和相关文献后，对水电站的电气主接线、电厂电、变压器选择、短路计算、设备选择、防雷保护以及继电保护等进行计算选型，最终完成本次设计。
关键词：电站主接线设计、电站防雷保护设计以及系统继电保护设计目录绪论 (4)第一篇设计说明书 (5)1 原始资料分析 (5)2电厂主线设计 (7)3 电厂用电设计 (9)4 系统变压器选择 (9)5 系统故障点的选择及短路计算的说明 (11)6 电气主设备选择 (14)7 系统防雷保护设计 (19)8 系统继电保护配置及选型 (19)第二篇设计计算书 (21)9 三相短路计算 (21)10 高压设备的选型校验 (26)11 保护整定计算 (32)参考文献 (39)绪论建国以来，我国国民经济能够得到快速发展，能源供应是最重要的基础之一。
相对于其他传统能源的性质与属性，电能使用起来极其方便，通过相应控制装置能高效地将电能转换为其它我们需要的能源形式。
新时代中国特色社会主义创新发展，国家工业结构已步入新的历史发展时期，中国GDP总量已破90万亿大关，在地方主导的经济产业持续快速增长、工业现代化步伐加快的同时，能源问题捉襟见肘，传统能源供应乏力，低产能的能源输出带来大量的能源浪费以及环境污染。
加快水能资源利用，对于国家发展中的能源短缺问题，起到非常重大的影响。
发展水电清洁能源将有利于改善社会生活条件，改善国家能源结构促进新兴产业经济发展、提高国民生活素质水平具有深远的作用。
某小型水电站电气主接线设计摘要随着现代社会经济的发展和水利科学技术的进步，人类对于水能资源开发利用的程度越来越高，调节水资源、利用水能、开发水利的强度越来越大。
在我国，河流众多，径流丰沛、落差巨大，蕴藏着非常丰富的水能资源。
据统计，中国河流水能资源蕴藏量6.76亿KW，年发电量59200亿KWh;可能开发水能资源的装机容量3.78亿KW，年发电量19200亿KWh。
我国水能蕴藏量居世界第一，可能开发量居世界首位，单一国土面积平均，每平方公里的可能开发容量，我国仅居世界第11位。
而以人口平均，我国的位次更低，人均资源量只占世界平均值的70%左右。
对于这种现状，能最大效率地开发和利用水能就显得至关重要。
小水电是指容量为12～0.5MW的小水电站，运行寿命长，坚固耐用，价格稳定，小水电在全国分布也很广泛（在全国2166个县、市中有1573个县有可开发小水电资源），并且可以提高水能综合利用率。
对于用电规模较小的边远地区和中大型水电站的二级工程来说，所有这些优点是小水电站成为最具有吸引力的发展对象。
对于边远地区，长距离供电容易造成电能损耗高或者为了降低损耗而额外的经济投资大，因此对于西南边远地区可以充分地利用当地丰富的水资源建造小型水电站。
这种类型的水电站一般比较边了适应电网的智能化建设，对于监控、信号采集、遥调、遥控等二远，为了减少故障发生的概率，故对电机、断路器、架空线（电缆）、变压器及二次设备的质量要求较高；同时，二次设备设计要功能全面。
由于发电机容量不大，可有两台发电机与一台变压器组成扩大单元接线，减少了变压器及其高压侧断路器的台数，相应的配电装置间隔也减少，节约投资于占地。
本毕业设计有两套方案，采用了很符合本设计低故障的第一套方案。
【关键字】水能资源；小水电；智能化建设；方案大学论文AbstractWith modern social economy development and water conservancy development of science and technology, human for water resources development and utilization degree more and more high, adjust water resources, using the intensity of hydropower, development more and more water In China, with its many rivers, runoff drenched, divide huge, containing the very rich water resources. According to statistics, China's rivers 6.76 billion KW hydropower resources reserves 59200 billion KWh, annual generation; May develop the hydropower resources 3.78 billion KW, installed capacity 19200 billion KWh annual generation capacity. Our country is ranked first in water, may back hurriedly the highest in the world, a single land area per square kilometers, on average, China may develop capacity only the 11th in the world. And the average by population, China, the per capita resource fit lower accounts for only about 70% of the world average. For this kind of situation, can maximum efficiency to develop and make use of the water are very important·The small hydropower capacity of 12 ~ refers to the small hydropower station of 0.5 MW, running long life, durable, price stability, small hydropower in national distribution in the country is also widely (round counties, cities in May have developed counties 1573 small hydropower resources), and can improve water comprehensive utilization. For electricity smaller remote areas and medium-large hydropower station for the secondary engineering, all of these advantages is the small hydropower become the most attractive development object.For remote areas, power loss caused by long distance power supply easy high or to reduce loss and additional economy big investment, so for southwest outlying areas can make full use of the local rich water resources to build small hydropower station. This type of hydropower station is compared commonly edge of intelligent building adapted to grid for monitoring, signal acquisition and remote-sensing attune, remote control, etc, in order to reduce the two far fault the probability of occurrence in the motor, circuit breakers, bus (cable), transformer and secondary equipment quality requirement is higher; Meanwhile, second equipment design should fully functional. Generator capacity is not big, but because there are two generators and composed a transformer, reducing the expanded unit wiring and high voltage side of transformer, the corresponding number circuit breaker switchgears intervals, saving investment in covering reduction. The two sets of graduation design scheme, using a very accord with the design of the first scheme.【Key words】water resources, small hydropower capacity, intelligent building, scheme.目录第一章电气主接线 (1)1.1设计原则 (1)1.2 各方案的比较 (2)第二章厂用电设计 (4)2.1 厂用电设计原则 (4)第三章短路电流计算 (5)3.1 对称短路电流计算 (5)第三章电气主设备选择 (10)4.1高压电气设备选择的一般条件 (10)4.2高压断路器的选择和校验 (11)4.3隔离开关的选择和校验 (14)4.4电流互感器的选择和校验 (15)4.5电压互感器的选择 (17)4.6 高压熔断器的选择 (19)4.7 避雷器的选择 (20)4.8 支柱绝缘子和穿墙套管的选择 (20)4.9 母线的选择与校验 (20)4.10 开关柜的选择 (23)4.11 厂用变压器的选择 (23)第四章发电机继电保护原理设计及保护原理 (24)5.1 初步分析 (24)5.2 对F1 的保护整定计算 (25)第六章计算机监控系统方案论证选择 (29)6.1 系统功能 (29)总结................................................................................................ 错误!未定义书签。
致谢................................................................................................ 错误!未定义书签。
参考文献. (34)附表I (35)附表II (36)第一章电气主接线1.1设计原则本毕业设计着重于小水电站为电规模较小的边远地区提供一定可靠性的供电和中大型水电站的二级工程供电，据此要求：<1> 保证必要的供电可靠性和电能质量安全可靠是电力生产的首要任务，保证供电可靠和电能质量是对主接线最基本的要求。
在设计时，除对主接线形式予以定性评价外，对于比较重要的水电站需要进行定量分析和计算。
小型水电站虽地处边远地区，但供电的可靠性对当地的发展起着至关重要的作用。
<2> 具有很强的可移植性在全国有大量的小型水电资源，电气主接线设计越尽可能有强的移植性和针对各地方实际情况有更符合实际的设计方案，这样对大范围地推广此种小型水电站有很大的益。
