超声仪种类及医学上应用超声仪是一种医疗设备，利用超声波来进行影像学检查和诊断。
它通过向人体内部发送超声波，然后接收被人体组织反射的超声波，从而生成人体内部组织的实时影像。
超声仪在医学上应用广泛，不仅可以用于产前检查、产科、妇科和泌尿科等常见疾病的诊断，还可以用于血管疾病、心脏病、消化系统疾病和肿瘤等疾病的诊断与治疗。
根据其功能和应用范围的不同，超声仪可以分为以下几种类型：1. B超仪：B超仪是最常见的超声仪器，被广泛应用于临床检查中。
它可以通过测量回声时间和回声强度来生成人体内部组织的二维图像。
B超仪可以用于妇科检查，包括宫颈、子宫、卵巢等器官的检查，检查胎儿的发育情况等。
此外，它还可以用于检查腹部、胸部、肾脏、肝脏和心脏等器官的异常情况。
2. 彩色多普勒超声仪：彩色多普勒超声仪是基于B超的基础上发展起来的一种高级超声仪器。
它不仅可以生成组织的二维图像，还可以通过测量组织中的血流速度和方向来生成彩色血流图像。
彩色多普勒超声仪被广泛应用于心血管疾病的诊断，能够帮助医生评估心脏的收缩功能、血管的狭窄程度和血流速度等。
3. 胎心监护仪：胎心监护仪是一种专门用于监测胎儿心率和宫缩情况的超声仪器。
它通过将超声探头放置在孕妇腹部上，可以实时监测胎儿心率的变化，帮助医生评估胎儿的健康状况，并及时发现异常情况。
4. 内窥镜超声仪：内窥镜超声仪是一种通过将超声探头和内窥镜相结合的设备，用于检查人体内腔和脏器的情况。
它可以通过实时的超声影像来帮助医生诊断和治疗消化系统疾病、泌尿系统疾病和肿瘤等疾病。
5. 经直肠超声仪：经直肠超声仪是一种专门用于检查肛门、直肠和乙状结肠疾病的超声仪器。
它通过将超声探头插入肛门，可以生成直肠和周围组织的高分辨率图像，帮助医生诊断和治疗相关疾病。
除了以上几种常见的超声仪器外，还有一些辅助设备也被广泛应用于医学诊断中，如超声导向针、超声封闭消融仪等。
这些设备可以通过将超声与其他治疗手段相结合，帮助医生更准确地诊断和治疗疾病。
四大医学影像设备医学影像设备是现代医学诊断的重要工具，通过不同的技术原理，能够呈现出人体内部的结构、功能和病理改变。
四大医学影像设备分别是CT扫描仪、MRI扫描仪、X射线机和超声波设备。
它们在不同的临床情况下应用广泛，并对疾病的早期诊断、治疗方案制定和病情观察起到了至关重要的作用。
一、CT扫描仪CT（Computed Tomography）扫描仪是一种利用X射线技术进行层析成像的设备。
它通过机器围绕患者旋转，以不同的角度来获取多个切面的X射线图像。
这些图像通过计算机处理后，可以生成具有丰富解剖细节的三维图像。
CT扫描仪常用于骨骼系统和头部器官的检查，能够发现骨折、肿瘤、出血等病变。
二、MRI扫描仪MRI（Magnetic Resonance Imaging）扫描仪利用磁场和无线电波来产生高清晰度的影像，不涉及X射线辐射。
MRI扫描仪通过调整磁场的强度和方向，对人体内的水分子进行定位，然后利用无线电波对其进行刺激，最后通过接收信号来生成图像。
MRI扫描仪适用于检查脑部、脊柱、关节、内脏等部位的病变，对于软组织的显示效果更好。
三、X射线机X射线机是一种利用X射线照射人体进行影像记录的设备。
它通过产生高能的X射线，并将其照射到患者的身体部位。
被照射到的X射线会被部分吸收或散射，而其余的则会通过人体组织，然后被感光屏或电子器件记录下来，形成影像。
X射线机广泛应用于检查骨骼、胸腔、腹部等部位的病变，对于肺部疾病和骨折的检测较为常见。
四、超声波设备超声波设备利用超声波的回声来生成影像，其辐射力量较小，对患者无损伤。
超声波设备通过将高频超声波引入人体，然后通过探头接收回声信号，并利用计算机处理后生成图像。
超声波设备适用于妇产科、心血管、肝胆脾等腹部器官的检查，对于孕妇和婴儿的检查尤为重要。
综上所述，四大医学影像设备在医学诊断中具有重要作用。
它们能够提供准确、快速的图像，帮助医生对疾病进行判断和评估，为患者提供更好的治疗方案。
第1节医学超声的特点及设备分类医学超声学是一门将声学中的超声（ultrasound）学与医学应用结合起来形成的边缘科学，也是生物医学工程学中重要的组成部分。
振动与波的理论是它的理论基础。
医学超声学包括医学超声物理和医学超声工程两个方面，医学超声物理研究超声波在生物组织中的传播特性和规律；医学超声工程则是根据生物组织中超声传播的规律设计制造而用于医学诊断和治疗的设备。
超声医学影像仪器涉及到微电子技术、计算机技术、信息处理技术、声学技术及材料科学，是多学科边缘交叉的结晶，是理工医相互合作与相互渗透的结果。
迄今超声成像与X-CT、ECT及MRI已被公认为当代四大医学成像技术。
一、医学超声发展简史19世纪末至20世纪初，压电效应和逆压电效应相继被发现，由此揭开了超声技术发展的新篇章。
1912年，英国的Titanic号客轮在北美海岸附近航行时与冰山相撞而沉没，使数千名乘客随之丧生，酿成了震撼世界的大惨案。
1914～1918年第一次世界大战期间，法国舰队屡遭德国潜艇攻击而损失惨重。
这一件件历史事件驱使一些科学家开始致力于研究水下探测与定位技术。
1917年，法国科学家保罗·朗之万首次使用了主要由石英晶体制成的超声换能器，并发明了声纳（sound navigation and ranging，简称SONAR），即声探测与定位技术被成功地用于探测水下潜艇。
20世纪30年代，超声用于医学治疗和工业金属探伤，从而使超声治疗在医学超声中最先获得发展。
1942年，Dussik和Fircstone首先把工业超声探伤原理用于医学诊断。
用连续超声波诊断颅脑疾病。
1946年Fircstone等研究应用反射波方法进行医学超声诊断，提出了A型超声诊断技术原理。
1949年召开的第一次国际超声医学会议促进了医学超声的发展。
1958年，Hertz等首先用脉冲回声法诊断心脏疾病。
开始出现“M型超声心动图”，同时开始了B型两维成像原理的探索。
医疗诊所器械设备一览为了提供高质量的医疗服务，医疗诊所配备了各种先进的器械设备。
本文档详细介绍了医疗诊所中常见的器械设备及其功能。
一、诊断设备1. 超声波设备：用于检查体内器官的形态和功能，如肝脏、胆囊、肾脏等。
2. X射线设备：用于检查骨折、肺部疾病等。
3. CT扫描设备：用于获取更详细的身体内部结构图像。
4. MRI设备：用于检查体内软组织，如神经系统、肌肉等。
5. 内窥镜设备：用于检查消化道、呼吸道等内部器官。
二、治疗设备1. 心脏监护设备：用于监测患者的心率和血压等指标。
2. 呼吸机：用于辅助患者呼吸，尤其是重症患者。
3. 输液设备：用于给患者输注药物、营养液等。
4. 血液透析设备：用于治疗尿毒症等疾病。
5. 高频电刀：用于手术切割和止血。
三、康复设备1. 理疗设备：如热疗、冷疗、电疗等，用于缓解疼痛和改善功能。
2. 康复训练设备：如跑步机、关节训练器等，用于帮助患者恢复运动能力。
3. 言语治疗设备：用于帮助语言障碍患者恢复语言能力。
四、实验室设备1. 生化分析仪：用于检测血液、尿液等生物样本的生化指标。
2. 免疫分析仪：用于检测体内免疫指标，如过敏原、病毒等。
3. 细胞分析仪：用于检测血液中的细胞数量和形态。
五、其他设备1. 注射器：用于给患者注射药物。
2. 口罩、手套、防护服等个人防护用品：用于保护医护人员和患者免受感染。
3. 消毒设备：如紫外线消毒灯、消毒液等，用于保持环境和设备的清洁。
以上是医疗诊所常见器械设备的一览，医护人员需熟练掌握各类设备的使用方法，以确保患者的安全和治疗效果。
同时，医疗诊所应定期检查和维护设备，确保其正常运行。
医用超声仪器分类近年来，随着医学科技的不断进步，医疗设备的种类也愈发增多。
其中，医用超声仪器在医学诊断与治疗中发挥着重要的作用。
医用超声仪器主要利用超声波进行影像成像，以帮助医生诊断病情、指导手术和治疗等。
根据其功能和适用范围的不同，医用超声仪器可以分为以下几类。
一、超声诊断仪超声诊断仪是最常见的一类医用超声仪器，它广泛应用于各个医学领域。
超声诊断仪通过超声波的传播和反射，生成人体内部的图像，帮助医生诊断疾病。
根据不同的应用领域和需求，超声诊断仪又可分为以下几类。
1. 腹部超声诊断仪：主要用于腹腔内脏器官的检查和诊断，如肝脏、胆囊、胰腺等。
腹部超声诊断仪通常具有较高的分辨率和深度探测能力，以满足复杂病变的检测。
2. 心脏超声诊断仪：用于检查和评估心脏的结构和功能，并对心脏疾病进行诊断。
心脏超声诊断仪通常具有多普勒功能，可以观察血流速度和流向，对心脏瓣膜功能和心血管病变进行评估。
3. 乳腺超声诊断仪：专门用于乳腺疾病的检查和评估。
乳腺超声诊断仪可以帮助医生确定肿块的性质、大小和位置，对乳腺癌的早期诊断和筛查具有重要意义。
4. 超声内镜：结合内镜技术和超声技术，对消化道等腔内器官进行检查和治疗。
超声内镜可直接观察器官粘膜和病变部位，对胃肠道疾病的诊断和治疗提供了重要的手段。
二、超声治疗仪超声治疗仪是利用超声波的生物物理效应来进行治疗的医用仪器。
超声波的热效应和机械效应可以促进组织的修复和再生，并且具有消炎、镇痛等作用。
超声治疗仪广泛应用于康复医学、运动医学和理疗领域，对于骨骼肌肉损伤、关节炎、软组织损伤等有显著的疗效。
三、超声手术仪超声手术仪是一种结合了超声成像和手术刀具的医用仪器，它能够在超声可视化的指导下进行精确的手术操作。
超声手术仪可以应用于肿瘤切除、射频消融和抽吸等手术，具有创伤小、准确性高的优点。
综上所述，医用超声仪器根据其功能和适用范围的不同可以分为超声诊断仪、超声治疗仪和超声手术仪。
这些仪器在现代医学中起到了重要的作用，为医生提供了高质量的诊断和治疗手段，帮助患者获得更好的健康。

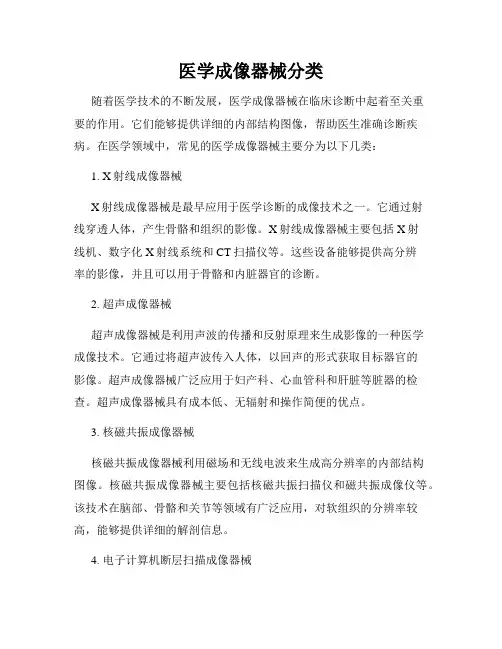

医学成像器械分类随着医学技术的不断发展，医学成像器械在临床诊断中起着至关重要的作用。
它们能够提供详细的内部结构图像，帮助医生准确诊断疾病。
在医学领域中，常见的医学成像器械主要分为以下几类：1. X射线成像器械X射线成像器械是最早应用于医学诊断的成像技术之一。
它通过射线穿透人体，产生骨骼和组织的影像。
X射线成像器械主要包括X射线机、数字化X射线系统和CT扫描仪等。
这些设备能够提供高分辨率的影像，并且可以用于骨骼和内脏器官的诊断。
2. 超声成像器械超声成像器械是利用声波的传播和反射原理来生成影像的一种医学成像技术。
它通过将超声波传入人体，以回声的形式获取目标器官的影像。
超声成像器械广泛应用于妇产科、心血管科和肝脏等脏器的检查。
超声成像器械具有成本低、无辐射和操作简便的优点。
3. 核磁共振成像器械核磁共振成像器械利用磁场和无线电波来生成高分辨率的内部结构图像。
核磁共振成像器械主要包括核磁共振扫描仪和磁共振成像仪等。
该技术在脑部、骨骼和关节等领域有广泛应用，对软组织的分辨率较高，能够提供详细的解剖信息。
4. 电子计算机断层扫描成像器械电子计算机断层扫描(CT)成像器械是利用X射线技术和计算机重建技术来生成具有空间分辨率的断层影像。
CT扫描仪能够提供横断面、矢状面和冠状面的影像，对于细微结构的观察具有较高的分辨率。
它在头部、胸部、腹部和骨骼等多个领域广泛应用。
5. 核医学成像器械核医学成像器械利用放射性同位素来对疾病进行诊断和治疗。
核医学成像器械主要包括正电子断层扫描(PET)和单光子发射计算机断层扫描(SPECT)等。
核医学成像技术在癌症、心血管病和神经精神疾病等领域有广泛应用。
以上是常见的医学成像器械分类，它们在临床医学中扮演着不可或缺的角色。
这些先进的技术不仅提高了疾病的早期诊断和治疗效果，同时也为医生提供了更多的信息和选择，有助于提升医学水平和患者的生活质量。
总结起来，医学成像器械的分类主要有X射线成像器械、超声成像器械、核磁共振成像器械、电子计算机断层扫描成像器械和核医学成像器械等。
医用超声探头的种类
医用超声探头是医学影像诊断中常用的一种设备，它能够通过
超声波来成像人体内部的器官和组织，帮助医生进行诊断和治疗。
根据不同的应用和需要，医用超声探头有多种不同的种类，每种都
有特定的用途和优势。
1. 线阵探头（Linear array transducer），线阵探头适用于
浅表部位的超声检查，如甲状腺、乳腺、肾脏等。
它具有高分辨率
和较宽的成像范围，适合于观察细小结构和进行定位测量。
2. 凸阵探头（Convex array transducer），凸阵探头适用于
深部器官的超声检查，如心脏、肝脏、膀胱等。
它具有较大的成像
深度和较宽的扫描范围，适合于观察大范围的解剖结构和进行动态
观察。
3. 阵列探头（Phased array transducer），阵列探头适用于
需要快速成像和动态观察的情况，如心脏超声检查和血管超声检查。
它具有快速成像和多普勒功能，可以观察心脏和血管的运动和血流
情况。
4. 便携式探头（Portable transducer），便携式探头适用于临床急救和移动医疗的场合，如急诊科、卫生院和野外医疗。
它具有小巧轻便、易于携带和操作的特点，可以在不同场合进行快速的超声检查和评估。
以上是一些常见的医用超声探头种类，它们在临床诊断和治疗中发挥着重要的作用。
随着科技的不断进步，医用超声探头的种类和功能还在不断地发展和完善，为医学影像诊断提供了更多的选择和可能。
医院大型医疗设备有哪些医院大型医疗设备是指用于医疗诊断、治疗和监测的专业设备。
这些设备在现代医疗中起到关键作用，可以帮助医生准确诊断病情并提供相应的治疗方案。
以下是一些常见的医院大型医疗设备：1. CT扫描机：CT扫描机使用X射线和计算机技术生成横断面图像，可用于检查和诊断内脏器官、骨骼和血管病变等。
2. 核磁共振成像（MRI）设备：MRI设备利用磁场和无线电波生成高分辨率的三维图像，可以检查大脑、脊椎、关节和其他组织的疾病和损伤。
3. 透视机：透视机是一种用于实时观察和引导手术过程的设备，它使用X射线可以显示医生在进行手术或放射治疗时的解剖结构。
4. 超声波设备：超声波设备使用高频声波来生成内部器官的图像。
它可以用于检查和评估妇科、肝脏、心脏和血管等疾病。
5. X射线设备：X射线设备是一种常见的诊断工具，它使用X射线穿透身体，生成内部器官的影像。
它可用于检查骨折、肺部感染和肿瘤等。
6. 肺功能检测设备：肺功能检测设备用于评估肺部功能和呼吸系统的健康状况，以便诊断和管理呼吸系统疾病，如哮喘和慢性阻塞性肺疾病。
7. 血液透析机：血液透析机是用于治疗肾功能衰竭患者的设备，它通过过滤患者的血液来清除体内的废物和多余的液体。
8. 心电图机：心电图机用于记录心脏电活动的设备，可检测心脏病、心律失常和心肌缺血等疾病。
9. 麻醉机：麻醉机用于给患者提供安全、准确的麻醉药物，以确保手术期间患者的舒适和安全。
10. 手术台：手术台是一种专门设计用于执行手术的平台，可以提供舒适和安全的操作环境。
这只是一小部分医院大型医疗设备的例子。
随着医学科技的不断发展，新的设备和技术不断涌现，为医疗行业带来了更多的创新和改进。
医院会根据需要和预算选择适合的设备来提供高质量的医疗服务。
一、前言随着医疗技术的不断发展，超声检查已成为临床诊断的重要手段之一。
为了提高我国超声诊断水平，满足临床需求，我国医学界举办了一系列超声培训讲座。
我有幸参加了其中一次培训讲座，通过此次学习，我对超声诊断有了更深入的了解，以下是我对此次培训讲座的心得体会总结。
二、培训内容概述本次超声培训讲座主要围绕以下几个方面展开：1. 超声诊断的基本原理和常用设备；2. 超声诊断在临床各科室的应用；3. 超声图像的解读和诊断技巧；4. 超声诊断的常见误区和注意事项；5. 超声诊断与临床其他检查方法的结合。
三、心得体会1. 超声诊断的基本原理和常用设备通过本次培训，我对超声诊断的基本原理有了更加清晰的认识。
超声诊断是利用超声波在人体组织中的传播、反射、衰减等特性，通过接收回波信号，重建人体内部结构图像的一种检查方法。
常用的超声设备包括二维超声、彩色多普勒超声、三维超声等。
2. 超声诊断在临床各科室的应用超声诊断在临床各科室均有广泛应用，如心血管、腹部、妇产科、泌尿科、儿科等。
通过培训，我了解到超声诊断在各个科室的具体应用，为今后在实际工作中更好地开展超声诊断提供了理论支持。
3. 超声图像的解读和诊断技巧超声图像的解读和诊断技巧是超声诊断的核心。
培训中，专家详细讲解了超声图像的解读方法和常见疾病的诊断技巧，使我受益匪浅。
在今后的工作中，我将不断积累经验，提高自己的诊断水平。
4. 超声诊断的常见误区和注意事项超声诊断过程中，存在一些常见误区和注意事项。
培训中，专家对这些问题进行了详细讲解，使我认识到在超声诊断过程中，要注重细节，避免误诊和漏诊。
5. 超声诊断与临床其他检查方法的结合超声诊断与临床其他检查方法（如CT、MRI、实验室检查等）相结合，可以提高诊断的准确性和全面性。
培训中，专家强调了超声诊断与其他检查方法的结合，使我意识到在临床工作中，要充分发挥超声诊断的优势，提高整体诊疗水平。
四、总结通过参加本次超声培训讲座，我收获颇丰。
知识创造未来
超声工作站
超声工作站是医学影像科室中常见的设备之一，用于医生对患者进行超声检查和诊断。
超声工作站通常由以下几个主要组件组成：
1. 超声系统：包括超声探头和图像处理器。
超声探头是将超声波发送到患者体内并接收反射波的设备，图像处理器则用于处理接收到的超声信号并生成相应的影像。
2. 工作台：用于放置超声系统和其他相关设备，同时提供操作界面和显示屏。
3. 影像存储和管理系统：用于存储超声图像和相关的患者信息，并方便医生随时查看和比对。
4. 打印机：用于打印超声图像，方便医生进行笔记和报告的撰写。
除了以上主要组件外，超声工作站还可能包括其他辅助设备，如输入设备（如键盘、鼠标）、影像分析软件、网络连接等，以提高工作效率和数据管理能力。
超声工作站通过超声技术可以对人体内部的器官和组织进行无创的实时成像，常用于妇产科、心脏病学、肿瘤学等领域的诊断和治疗。
1。
A型超声诊断仪（amplitude）A型显示是一种最基本的显示方式，示波管上的横坐标表示超声波的传播时间，即探测深度；纵坐标则表示回波脉冲的幅度（amplitude），故称为A型。
用A型诊断仪可以测量人体内各器官的位置、尺寸和组织的声学特性，并用于疾病诊断。
M型超声诊断仪（motion）它在A型超声诊断仪基础上发展来的一种最基本的超声诊断设备。
显像管上的亮度表示回波幅度，由A型回波幅度加到显像管Z轴亮度调制极上所控制；其纵轴表示超声脉冲的传播时间，即探测深度；显像管水平偏转板加一慢时间扫描电压。
这样在做人体探查时，就构成一幅各回波目标的活动曲线图。
其在检查心脏时具有一系列优点，如对心血管各个部分大小、厚度、瓣膜运动的测量，以及研究心脏的各部分运动与心电图、心音图及脉搏之间的关系等，所以也称超声心动仪。
此外它还可以研究其他各运动界面的情况，并通过与慢时间扫描同步移动探头，做一些简单的人体断层图。
B型超声诊断仪（brightness）其也称B型超声切面显像仪。
它用回波脉冲的幅度调制显示器亮度，而显示器的横轴和纵轴则与声速扫描的位置一一对应，从而形成一幅亮度调制的超声切面图像。
D型超声多普勒诊断仪它利用超声波传播过程中与应用目标之间的相对运动所产生的多普勒效应来探测运动目标，主要包括多普勒血流测量和血流成像两种。
目前的彩色血流成像（color flow imaging CFI）则是在实时B型超声图像中，以伪彩色表示心脏或血管中的血液流动。
它是利用多次脉冲回波相关处理技术来取得血流运动信息，故常称为彩色多普勒血流成像（color Doppler flow imaging, CDFI）。
经颅多普勒（transcranial Doppler，TCD）诊断仪应用低频多普勒超声，通过颞部、枕部、框部及颈部等透声窗，可以显示颅内脑动脉的血流动力学状况。
C型和F型超声成像设备它是在B型超声诊断仪的基础上发展起来的，主要用来获取与声束方向垂直或呈一定夹角的平面和曲线上的回波信息并成像。
超声医学影像设备根据其原理、任务和设备体系等，可以划分为很多类型。
1.以获取信息的空间分类(1)一维信息设备如A型、M型、D型。
(2)二维信息设备如扇形扫查B型、线性扫查B型、凸阵扫查B型等。
(3)三维信息设备即立体超声设备。
2.按超声波形分类(1)连续波超声设备如连续波超声多谱勒血流仪。
(2)脉冲波超声设备如A型、M型、B型超声诊断仪。
3.按利用的物理特性分类(1)回波式超声诊断仪如A型、M型、B型、D型等。
(2)透射式超声诊断仪如超声显微镜及超声全息成像系统。
4.按医学超声设备体系分类(1)A型超声诊断仪将产生超声脉冲的换能器置于人体表面某一点上，声束射入体内，由组织界面返回的信号幅值，显示于屏幕上，屏幕的横坐标表示超声波的传播时间，即探测深度，纵坐标则表示回波脉冲的幅度（amplitude），故称A型。
(2)M型超声诊断仪将A型方法获取的回波信息，用亮度调制方法，加于CRT阴极（或栅极）上，并在时间轴上加以展开，可获得界面运动（motion）的轨迹图，尤其适合于心脏等运动器官的检查。
(3)B型超声诊断仪又称B型超声断面显像仪，它用回波脉冲的幅度调制显示器亮度，而显示器的横坐标和纵坐标则与声速扫描的位置一一对应，从而形成一幅幅亮度（brightness）调制的超声断面影像。
故称B型。
B型超声诊断仪又可分为如下几类：①扇形扫描B型超声诊断仪----包括高速机械扇形扫描、凸阵扇形扫描、相控阵扇形扫描等；②线性扫描B型超声诊断仪；③复合式B型超声诊断仪----它包括线性扫描与扇形扫描的复合以及A型、B型、D型等工作方式的复合，极大地增强了B型超声设备的功能。
(4)D型超声多普勒诊断仪利用多普勒效应，检测出人体内运动组织的信息，多普勒检测法又有连续波多普勒（CW）和脉冲多普勒（PW）之分。
(5)C型和F型超声成像仪C型探头移动及其同步扫描呈“Z”字形，显示的声像图与声束的方向垂直，即相当于X线断层像，F型是C型的一种曲面形式，由多个切面像构成一个曲面像，近似三维图像。
几种常用的医学超声设
备
-CAL-FENGHAI-(2020YEAR-YICAI)_JINGBIAN
A型超声诊断仪（amplitude）
A型显示是一种最基本的显示方式，示波管上的横坐标表示超声波的传播时间，即探测深度；纵坐标则表示回波脉冲的幅度（amplitude），故称为A型。
用A型诊断仪可以测量人体内各器官的位置、尺寸和组织的声学特性，并用于疾病诊断。
M型超声诊断仪（motion）
它在A型超声诊断仪基础上发展来的一种最基本的超声诊断设备。
显像管上的亮度表示回波幅度，由A型回波幅度加到显像管Z轴亮度调制极上所控制；其纵轴表示超声脉冲的传播时间，即探测深度；显像管水平偏转板加一慢时间扫描电压。
这样在做人体探查时，就构成一幅各回波目标的活动曲线图。
其在检查心脏时具有一系列优点，如对心血管各个部分大小、厚度、瓣膜运动的测量，以及研究心脏的各部分运动与心电图、心音图及脉搏之间的关系等，所以也称超声心动仪。
此外它还可以研究其他各运动界面的情况，并通过与慢时间扫描同步移动探头，做一些简单的人体断层图。
B型超声诊断仪（brightness）
其也称B型超声切面显像仪。
它用回波脉冲的幅度调制显示器亮度，而显示器的横轴和纵轴则与声速扫描的位置一一对应，从而形成一幅亮度调制的超声切面图像。
D型超声多普勒诊断仪
它利用超声波传播过程中与应用目标之间的相对运动所产生的多普勒效应来探测运动目标，主要包括多普勒血流测量和血流成像两种。
目前的彩色血流成像（color flow imaging CFI）则是在实时B型超声图像中，以伪彩色表示心脏或血管中的血液流动。
它是利用多次脉冲回波相关处理技术来取得血流运动信息，故常称为彩色多普勒血流成像（color Doppler flow imaging, CDFI）。
经颅多普勒（transcranial Doppler，TCD）诊断仪应用低频多普勒超声，通过颞部、枕部、框部及颈部等透声窗，可以显示颅内脑动脉的血流动力学状况。
C型和F型超声成像设备
它是在B型超声诊断仪的基础上发展起来的，主要用来获取与声束方向垂直或呈一定夹角的平面和曲线上的回波信息并成像。
透射式C型成像类似普通X射线成像，反映了声束路径上所有组织总的超声特性，可分别利用总的超声衰减和传播时间进行C型成像。
C型和F型扫描成像能提供一些B型超声成像不能获得的信息。
超声外科设备
超声外科学是继超声治疗和诊断之后出现的一个医用超声领域。
它用较强的超声波粉碎眼部、肾部的病变组织并排出，如超声乳化白内障摘除等，以达到实施超声外科手术的目的。
其优点是降低患者痛苦，缩短手术时间。
超声治疗设备
它主要利用组织吸收超声波能量等特性，即温热效应、机械效应和化学效应，达到治疗目的，目前超声加温治疗癌症是一个重要课题，利用环形相控换能器可方便的使声束聚焦于病变部位，使病变部位温度升高。
相对于电磁波而言，超声治疗设备的声束方向与聚焦位置及声功率分布模式更便于控制。
介入性超声设备
今年来发展的腔内超声诊断有食道、阴道、尿道、腹腔镜即血管内等超声图像诊断。
腔内诊断使用的探头直接靠近病变部位，从而避免了常用超声成像中人体组织引起的超声衰减。
超声全息成像
超声全息成像是20世纪60年代发展起来的一种新的成像技术。
它引自光信息的概念，应用两束超声波的干涉和衍射来获取超声波振幅和相位信息，应用激光进行重现出振幅和相位。
其是两部成像的方法：第一步，根据波的干涉原理，记录物波与干涉波的干涉图案，即全息图；第二步，根据波的衍射原理，用参考波照明全息图，使得透射波的一部分成为原始物波的一个精确复型，就是再建图像。
超声显微镜
超声显微镜用来观察人体组织和细胞的细致结构、特性及其变化。
因为声传播路径很短，故可采用较高的频率，以取得很好的分辨率。
超声显微镜从声学角度提供组织的特征信息，这些信息不可能由光学和电子显微镜获得。
反射式超声显微镜提供有关界面声阻抗特性的信息；透射式超声显微镜提供有关组织衰减、折射和声速等信息。
用其观察细胞时，不需要对细胞染色，对生物干扰小。
超声CT
超声CT是X射线CT理论的移植和发展。
用超声波束代替X射线，并由透射数据进行如同X射线那样的图样重建，就成超声CT，它采用衰减成像方式。
超声CT不仅能反映生物组织的形态变化，还能通过这些不同参量直接反映组织的生化特性。
其至少有两个优点：无放射性危害；能得到与X射线CT及其他超声方法不同的诊断信息。
