工业锅炉安全保护装置

锅炉是国民经济中重要的热能供应设备。

电力、机械、冶金、化工、纺织、造纸、食品等行业 , 以及工业和民用采暖都需要锅炉供给大量的热能。

锅炉是利用燃料燃烧释放出的热能或其他能量将工质 ( 中间载热体）加热到一定参数的设备.应用于加热水使之转变为蒸汽的锅炉称为蒸汽锅炉，也称为蒸汽发生器 ; 应用于加热水使之提高温度转变为热水的锅炉，称为热水锅炉。

从能源利用的角度看，锅炉是一种能源转换设备。

在锅炉中 , 一次能源（燃料）的化学贮藏能通过燃烧过程转化为燃烧产物 ( 烟气和灰渣）所载有的热能 , 然后又通过传热过程将热量传递给中间载热体 ( 例如水和蒸汽 )，依靠它将热量输送到用热设备中去。

锅炉按其用途可以分为电站锅炉、工业锅炉、船舶锅炉和机车锅炉等四类。

前两类又称为固定式锅炉 , 因为是安装在固定基础上而不可移动的。

后两类则称为移动式锅炉。

在锅炉中进行着三个主要过程:(1) 燃料在炉内燃烧，其化学贮藏能以热能的形式释放出来，使火焰和燃烧产物（烟气和灰渣）具有高温。

(2) 高温火焰和烟气通过“ 受热面“ 向工质（热媒 ) 传递热量。

（3) 工质 ( 热媒）被加热 , 其温度升高或者汽化为饱和蒸汽，或再进一步被加热成为过热蒸汽。

以上三个过程是互相关联并且同时进行的 , 实现着能量的转换和传递。

伴随着能量的转换和转移还进行着物质的流动和变化。

水一汽系统、煤一灰系统和风－烟系统是锅炉的三大主要系统 , 这三个系统的工作是同时进行的。

通常将燃料和烟气这一侧所进行的过程 ( 包括燃烧、放热、排渣、气体流动等）总称为“ 炉内过程“；把水、汽这一侧所进行的过程 ( 水和蒸汽流动、吸热、汽化、汽水分离、热化学过程等）总称为“ 锅内过程“ 。

一、基本概念1、热量：热量是一个过程量，生活中比较常见的是热水、天气很热等一些比较直观的概念，但是热量是如何计量的呢? 规定：在一大气压下,使一千克水温度升高一摄氏度时所需要的热量为一大卡。

锅炉及压力容器安全技术知识1．锅炉事故按设备损坏程度分类锅炉事故可分为三大类：(1)爆炸事故。

锅炉在使用中受压部件发生破裂，使锅炉压力突然降到等于外界大气压力的事故；(2)重大事故。

锅炉受压部件严重损坏(如变形、渗漏)，附件损坏或炉膛爆炸等被迫停止运行，必须进行修理的事故；(3)一般事故。

锅炉损坏不严重，不需要停止运行进行修理的事故。

2．锅炉的安全装置和保护装置锅炉的安全附件有：安全阀、防爆门、水封安全器、高低水位控制报警器。

锅炉的安全仪表有：流量表、压力表、温度表、运程控制仪表、水位表和保护装置等。

锅炉应装的保护装置：额定蒸发量大于或等于2t/h的锅炉，应装设高低水位报警器、低水位联锁保护装置；额定蒸发量大于或等于6t/h的锅炉，还应装设蒸汽超压的报警和联锁保护装置。

用煤粉、油或气体做燃料的锅炉，应装设点火程序控制和熄火保护装置。

3．常压锅炉也会发生爆炸茶炉、浴炉、无压采暖锅炉均不承受压力的常压锅炉，统称为常压锅炉，近年来多次发生爆炸事故，其原因均是由于非承压变承压造成。

主要原因：安装不合理，锅炉排气管加装了阀门；排气管直径小于38毫米或出口被堵死；使用不当，非承压炉做为承压炉使用；因结构不合理，一炉多用或操作不当造成爆件。

4．压力容器的定义压力容器泛指工业生产中用于完成反应、传热、传质、分离和贮运等生产工艺过程，并承受一定压力的容器。

如反应容器、换热容器、分离容器和贮运容器等。

由于生产过程的多种需要，压力容器的种类繁多，具体结构也多种多样。

但其共同的特点是它们都有一个承受一定压力的各种不同形状的外壳。

我国《锅炉压力容器安全监察暂行条例》(以下简称《条例》)把压力容器定义为“压力为一个表压以上的各种压力容器”。

并明确规定，设计、制造、安装、使用、检验、维修、改造等部门必须遵照执行。

我国压力容器分为固定式压力容器和移动式压力容器，包括各类气瓶（无缝气瓶、有缝气瓶、溶解乙炔气瓶、液化石油气瓶)、液化气体汽车槽车、铁路罐车。

G1工业锅炉司炉考试题库（含答案）1、【多选题】《锅炉节能技术监督管理规程》规定：锅炉安装使用说明书应当包括（）等内容。

（ABC ）A、系统设计概况B、安装指导要求C、经济运行操作说明2、【多选题】下列哪些因素会使排烟热损失增加（）。

（AB ）A、排烟温度升高B、排烟量增大C、排烟温度降低D、排烟量减少3、【多选题】下列哪些钢材不能用于锅炉拉撑板（）。

（ABD ）A、沸腾钢B、半镇静钢C、锅炉用钢板D、结构钢4、【多选题】依据TSGG0001-2012《锅炉安全技术监察规程》,下列哪种情况，锅炉应当进行内部验？（）（BCD ）A、距离上次内部检验时间达到1年B、距离上次内部检验时间达到2年C、移装锅炉投运前D、新锅炉安装完成投入运行时间达到1年5、【多选题】依据TSGG0001-2012《锅炉安全技术监察规程》,下列哪项是外部检验的结论?（）。

（ABC ）A、符合要求B、不符合要求C、基本符合要求D、合格E、不合格6、【多选题】依据TSGG0001-2012《锅炉安全技术监察规程》规定，下面（）项是一台额定蒸发量为10t/h的蒸汽锅炉应当装设的安全保护装置。

（ABCD ）A、高、低水位报警装置B、低水位联锁保护装置C、蒸汽超压报警装置D、蒸汽超压联锁保护装置7、【多选题】依据TSGG0001-2012《锅炉安全技术监察规程》规定，进入锅筒内部工作前，必须将（）打开，使空气对流一段时间。

（AB ）A、锅筒上的人孔B、集箱上的手孔C、锅筒上的排污阀D、集箱上的排污阀8、【多选题】依据TSGG5001-2010《锅炉水介质处理监督管理规则》，下列（）项属于工业锅炉常规化验项目。

（ABCE ）A、硬度B、碱度C、PHD、给水溶解氧含量E、有除氧要求时给水溶解氧含量9、【多选题】依据TSGZ6001-2019《特种设备作业人员考核规则》，特种设备作业人员申请考试时的年龄规定为：年满（）且不超过（）。

（AC ）A、18周岁B、20周岁C、60周岁D、65周岁10、【多选题】依据《中华人民共和国特种设备安全法》，特种设备使用单位使用未取得许可生产，未经检验或者检验不合格的特种设备，或者国家明令淘汰、已经报废的特种设备的，责令停止使用有关特种设备，处（）以上（）以下罚款。

锅炉安全运行规定一、锅炉的使用范围本规定适用于各类工业锅炉的安全运行，包括但不限于电厂锅炉、化工厂锅炉、食品制造厂锅炉等。

二、锅炉压力容器设计和制造要求1. 锅炉压力容器应符合国家标准，设计和制造过程需要经过相应的认证和检验。

2. 锅炉压力容器的内外壁应保持光滑，无裂纹、砂眼等缺陷。

3. 锅炉压力容器的焊缝应牢固可靠，无松动、渗漏等现象。

三、锅炉操作和维护要求1. 操作人员必须经过专业培训，并持有有效的操作证书。

2. 操作人员在操作过程中应按照操作指南进行操作，严禁违章操作和超负荷运行。

3. 操作人员应定期对锅炉进行巡视，检查锅炉的运行状态和仪表指示情况。

4. 定期维护锅炉，包括清洗管路、调整燃烧器等，确保锅炉的正常运行。

5. 锅炉的水质应经过处理，保持在符合要求的范围内，防止水垢和锈蚀对锅炉造成损害。

6. 锅炉停用时，应进行相应的封存和保护措施，防止锅炉长时间停用后的腐蚀和损坏。

四、锅炉安全防护装置要求1. 锅炉应配置完善的安全防护装置，包括过热保护、低水位保护、高压保护等。

2. 安全防护装置应经过定期检测和维护，确保其正常运行。

3. 锅炉在运行过程中，如出现异常情况，应立即停机进行排查和维修。

五、锅炉事故应急预案1. 锅炉事故发生时，应立即启动事故应急预案，组织人员进行应急处理。

2. 事故应急预案应明确各岗位的职责和应急措施，确保应急处置的及时和有效性。

3. 事故应急预案应定期进行演练，提高人员应急处置的能力和水平。

六、锅炉安全检查和监督管理1. 锅炉使用单位应建立完善的安全检查和监督管理制度，确保锅炉安全运行。

2. 相关部门应定期对锅炉进行安全检查，对存在的问题和隐患进行整改。

3. 锅炉使用单位应配备专职的安全管理人员，负责锅炉的日常管理和协调工作。

七、锅炉安全培训和教育1. 锅炉使用单位应定期组织锅炉安全培训和教育活动，提高员工的安全意识和技能。

2. 新员工入职后应进行锅炉安全培训，确保其具备必要的安全知识和技能。

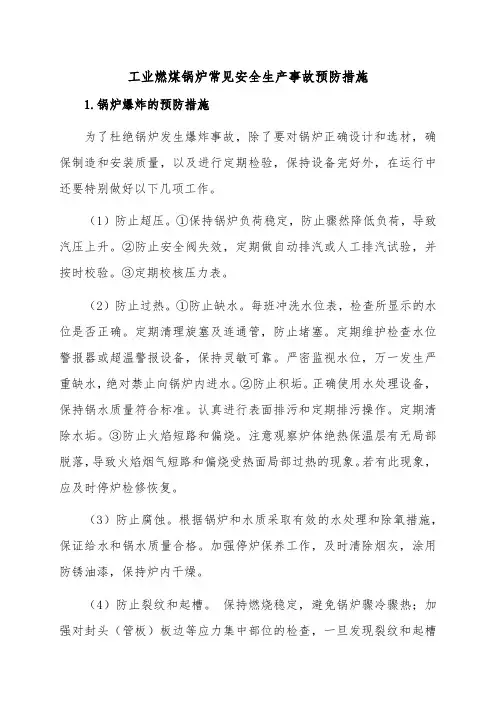

工业燃煤锅炉常见安全生产事故预防措施1.锅炉爆炸的预防措施为了杜绝锅炉发生爆炸事故，除了要对锅炉正确设计和选材，确保制造和安装质量，以及进行定期检验，保持设备完好外，在运行中还要特别做好以下几项工作。

（1）防止超压。

①保持锅炉负荷稳定，防止骤然降低负荷，导致汽压上升。

②防止安全阀失效，定期做自动排汽或人工排汽试验，并按时校验。

③定期校核压力表。

（2）防止过热。

①防止缺水。

每班冲洗水位表，检查所显示的水位是否正确。

定期清理旋塞及连通管，防止堵塞。

定期维护检查水位警报器或超温警报设备，保持灵敏可靠。

严密监视水位，万一发生严重缺水，绝对禁止向锅炉内进水。

②防止积垢。

正确使用水处理设备，保持锅水质量符合标准。

认真进行表面排污和定期排污操作。

定期清除水垢。

③防止火焰短路和偏烧。

注意观察炉体绝热保温层有无局部脱落，导致火焰烟气短路和偏烧受热面局部过热的现象。

若有此现象，应及时停炉检修恢复。

（3）防止腐蚀。

根据锅炉和水质采取有效的水处理和除氧措施，保证给水和锅水质量合格。

加强停炉保养工作，及时清除烟灰，涂用防锈油漆，保持炉内干燥。

（4）防止裂纹和起槽。

保持燃烧稳定，避免锅炉骤冷骤热；加强对封头（管板）板边等应力集中部位的检查，一旦发现裂纹和起槽必须及时处理。

（5）加强锅炉管理人员应急技术针对性培训，当发生锅炉事故或出现事故征兆时，能够及时采取正确的措施进行有效处理。

2.爆管的预防措施（1）检修时及时修复管子的缺陷。

（2）做好水处理工作。

保证锅炉使用合格的水质；在运行中坚持炉水化验制度，按规程做好定期排污工作。

（3）锅炉运行中，严格执行安全操作规程，严密监视锅筒水位的变化，经常检查、及时发现并立即消除设备出现的故障。

3.缺水的预防措施（1）运行人员在操作中应加强责任心，严密监视和检查水位计的变化情况，发现水位异常情况时应做出正确判断并及时处理。

（2）锅炉检修时，应确保给水装置及各种监视仪表工作性能的安全可靠。

（3）运行中，要按规定冲洗水位计。

锅炉维修的验收方式一、引言锅炉作为工业生产中不可或缺的设备，其正常运行对于保障生产的连续性和安全性至关重要。

为了确保锅炉维修工作的质量和效果，验收工作必不可少。

本文将介绍锅炉维修的验收方式，以保证维修工作的准确性和可靠性。

二、验收前的准备工作在进行锅炉维修验收之前，我们需要做一些准备工作，以确保验收工作的顺利进行。

首先，需要准备相关的资料和文件，包括锅炉维修计划、维修记录、维修方案等。

其次，需要组织专业的技术人员进行验收工作，确保他们具备相关的资质和经验。

最后，需要准备必要的检测工具和设备，以便对锅炉的各项指标进行检测和评估。

三、验收方式和步骤1. 外观检查对锅炉的外观进行仔细检查。

检查锅炉的密封性、焊接质量、表面涂装等，确保外观没有明显的缺陷或损坏。

2. 管道系统检查接下来，对锅炉的管道系统进行检查。

检查管道的连接是否牢固，无泄漏现象；检查管道的阀门和附件是否正常运行；检查管道的绝热层是否完好。

3. 电气系统检查对锅炉的电气系统进行检查。

检查电气设备的连接是否牢固，线路是否正确接地；检查电气设备的运行是否正常，各项指示灯是否亮起。

4. 燃烧系统检查对锅炉的燃烧系统进行检查。

检查燃烧器的调节装置是否正常工作，燃烧器的燃烧效果是否良好；检查燃烧系统的燃气供应是否正常，燃气压力是否稳定。

5. 水处理系统检查对锅炉的水处理系统进行检查。

检查水处理设备的运行是否正常，水质是否符合要求；检查水处理系统的防腐层是否完好，防腐剂的添加是否正确。

6. 安全保护装置检查对锅炉的安全保护装置进行检查。

检查安全阀的启闭压力是否符合要求，安全阀是否正常工作；检查过热保护器、过压保护器等安全装置的设置和运行是否正常。

7. 性能指标检测对锅炉的性能指标进行检测。

包括锅炉的蒸发量、蒸汽压力、供热效率等指标的测定和评估。

可以通过设备自身的仪表和传感器进行检测，也可以借助专业的测试仪器进行测量。

四、验收结果和处理措施根据验收的结果，我们可以得出以下几种情况：1. 符合要求：锅炉的各项指标均符合设计要求，维修工作顺利通过验收。

锅炉结构及工作原理锅炉是一种用于产生蒸汽或加热水的设备，广泛应用于工业生产、供暖和发电等领域。

它的结构和工作原理对于保证安全运行和高效能利用燃料至关重要。

本文将详细介绍锅炉的结构和工作原理。

一、锅炉结构1. 炉膛：炉膛是燃烧室，用于燃烧燃料。

常见的炉膛结构包括水管式、火管式和燃烧室式等。

炉膛内的燃料燃烧产生高温烟气，通过烟管或水管传热。

2. 烟管：烟管是连接炉膛和烟囱的管道，用于传递烟气。

烟管内壁通常覆盖有传热面，增加传热效果。

3. 水管：水管是连接炉膛和汽水容器的管道，用于传递热量。

水管内壁通常覆盖有传热面，将热量传递给水。

4. 汽水容器：汽水容器是用于分离蒸汽和水的装置，保证锅炉工作时的正常运行。

它通常分为汽包和水位计两部分。

5. 空气预热器：空气预热器用于预热燃烧所需的空气，提高燃烧效率。

它通常位于烟气通道上方，通过与烟气交换热量，将进入炉膛的空气预热至一定温度。

6. 烟囱：烟囱是排放烟气的管道，通常位于锅炉顶部。

它通过自然排烟或辅助设备（如引风机）排烟，保证燃烧产生的烟气能够顺利排出。

二、锅炉工作原理锅炉的工作原理是利用燃料的燃烧产生的热能，通过传热将水加热为蒸汽或热水。

1. 燃烧过程：燃料在炉膛内燃烧，产生高温烟气。

燃烧需要氧气，因此需要通过空气预热器预热进入炉膛的空气，提高燃烧效率。

2. 传热过程：传热是锅炉的核心过程，将燃烧产生的热量传递给水，使其加热为蒸汽或热水。

传热方式主要包括辐射传热、对流传热和传导传热。

- 辐射传热：炉膛内的高温烟气通过辐射作用，将热量传递给炉膛内的水管或烟管。

- 对流传热：烟气在烟管或水管内流动，通过对流作用，将热量传递给管壁和水。

- 传导传热：烟气通过烟管或水管的管壁，将热量传递给管壁内的水。

3. 蒸汽或热水产生：当水被加热至一定温度时，就会产生蒸汽或热水。

蒸汽通常用于驱动涡轮发电机或提供工业生产过程中的热能，热水则用于供暖或其他热水需求。

4. 安全保护装置：为了保证锅炉的安全运行，通常会配备一系列安全保护装置，如压力表、安全阀、水位计、燃烧器控制装置等。

锅炉的保护装置与自动控制锅炉的自动控制与保护装置是锅炉的重要组成部分, 对锅炉的安全运行起十分重要的作用。

它的作用主要有三点:1. 当被控对象的变化超过给定范围之后, 具有限制报警作用。

2. 当锅炉出现异常情况或操作失误时, 具有联锁保护作用。

3. 当锅炉正常工作时, 具有控制( 或测量、指示) 作用。

锅炉的自控保护装置, 其类型有多种分法, 而从上述三点作用出发, 亦可分为警报、联锁保护和自动控制三个系统。

一、锅炉的警报系统锅炉的警报系统是由水位、压力和温度的传感器与声光讯号装置相互串联而组成的一个电路系统。

当水位、压力和温度处于极限位置时, 指示灯将通过亮或灭、闪烁或颜色区别来显示相应的状态, 而音响信号装置则通过发声达到报警的目的。

( 一) 水位警报系统为了保持锅炉水位正常, 防止发生缺水或满水事故, 对蒸发量大于和等于2t/h 的锅炉, 除装设水位表外, 还需装设高低水位警报器。

它的作用是: 当锅炉内的水位高于最高安全水位或低于最低安全水位时, 水位警报器就自动发出报警声响和光信号, 提醒司炉人员迅速采取措施, 防止事故发生。

水位警报器是利用锅筒和传感器内水位同时升降而造成传感器浮球相应升降, 或者利用锅水能够导电的原理而制成, 它有安装在锅筒内和锅筒外两种。

前者因检修困难, 现在已较少应用; 后者常用的有磁钢( 铁) 式、电感式、波纹管式和电极式水位传感器四种。

1. 磁钢( 铁) 式水位传感器磁铁式水位传感器也称“ 浮子式水位传感器“, 见图4-30 。

主要由永磁钢组、浮球、三组水银开关和调整箱组件等部分组成。

当锅筒内的水位发生变化时, 浮球也随之变化, 从而带动永磁钢组上升或下降, 将高、低水位或极限低水位开关接通, 发出警报, 为了提高水位传感器的灵敏度和使用寿命, 有的单位使用干簧管取代水银开关, 收到了较好的效果。

磁钢式水位控制具有效率高, 结构简单, 无须调节仪表转换信号, 直接带动水泵工作的特点。

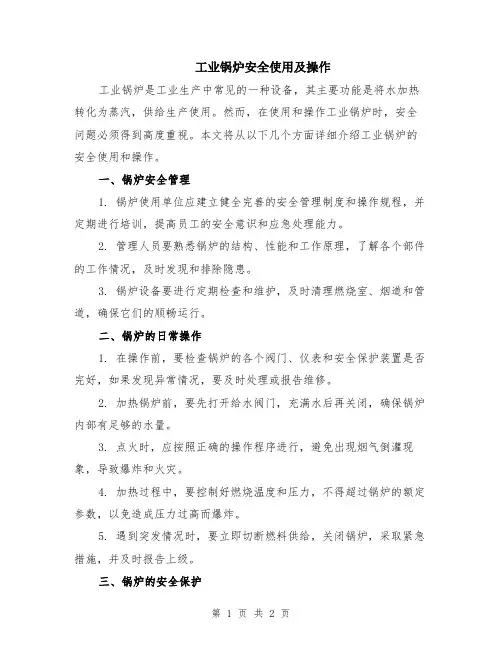

工业锅炉安全使用及操作工业锅炉是工业生产中常见的一种设备，其主要功能是将水加热转化为蒸汽，供给生产使用。

然而，在使用和操作工业锅炉时，安全问题必须得到高度重视。

本文将从以下几个方面详细介绍工业锅炉的安全使用和操作。

一、锅炉安全管理1. 锅炉使用单位应建立健全完善的安全管理制度和操作规程，并定期进行培训，提高员工的安全意识和应急处理能力。

2. 管理人员要熟悉锅炉的结构、性能和工作原理，了解各个部件的工作情况，及时发现和排除隐患。

3. 锅炉设备要进行定期检查和维护，及时清理燃烧室、烟道和管道，确保它们的顺畅运行。

二、锅炉的日常操作1. 在操作前，要检查锅炉的各个阀门、仪表和安全保护装置是否完好，如果发现异常情况，要及时处理或报告维修。

2. 加热锅炉前，要先打开给水阀门，充满水后再关闭，确保锅炉内部有足够的水量。

3. 点火时，应按照正确的操作程序进行，避免出现烟气倒灌现象，导致爆炸和火灾。

4. 加热过程中，要控制好燃烧温度和压力，不得超过锅炉的额定参数，以免造成压力过高而爆炸。

5. 遇到突发情况时，要立即切断燃料供给，关闭锅炉，采取紧急措施，并及时报告上级。

三、锅炉的安全保护1. 锅炉配有多个安全保护装置，如压力表、水位计、安全阀等。

使用时要保持它们的灵敏度和准确度，定期进行校验和维修。

2. 锅炉在运行过程中，水位应保持在正常范围内，不得过高或过低。

过高会导致水冷却不良，过低会形成干燥燃烧，影响锅炉的正常工作。

3. 锅炉的供水质量要符合相关要求，要定期对水质进行检测，防止水垢和泥沙的积聚，影响传热效果。

四、应急处理措施1. 在发生锅炉事故时，要立刻停止燃烧，切断燃料供应，关闭锅炉，以免事故扩大。

2. 采取适当的紧急救援措施，如用水冷却降低温度，用泡沫灭火器进行灭火等。

3. 及时报告事故，向有关部门进行汇报，配合有关人员的调查处理。

以上就是工业锅炉安全使用和操作的一些重要内容，通过加强安全管理，正确操作锅炉，保证锅炉安全保护装置的灵敏度和准确度，以及采取适当的应急处理措施，可以有效预防和减少锅炉事故的发生，保障人员生命财产安全。

蒸汽锅炉的安全保护装置及其作用近年来，随着工业化的不断发展，越来越多的企业开始使用蒸汽锅炉。

蒸汽锅炉作为一个重要的工业设备，承担着很多任务，如供热、蒸汽动力、发电、生产过程中的热源等。

在使用过程中，蒸汽锅炉发生意外事故的风险也相应增加。

因此，蒸汽锅炉的安全性成为企业和社会关注的焦点，为了保障蒸汽锅炉的安全性，需加装安全保护装置。

1. 蒸汽锅炉的安全保护装置蒸汽锅炉是一种利用能源将水加热为蒸汽的设备，锅炉内部承受较大的压力和温度。

因此，在使用过程中，应按照国家相关法律法规和技术标准，加装相应的安全保护装置。

（1）炉膛液位保护装置炉膛液位保护装置是保护锅炉不燃爆的重要装置之一，其作用是监测炉膛水位，并及时告警或停车。

如果炉膛水位过低，水不足时，锅炉管壁温度及压力骤然升高，可能会导致锅炉管壁爆裂、蒸汽泄漏甚至发生爆炸等危险事故。

（2）压力控制器压力控制器是保护锅炉不超压的重要装置之一，其作用是监测蒸汽压力，并及时调节蒸汽压力，保障蒸汽锅炉正常工作。

如果蒸汽压力过高，会使锅炉管壁超压，甚至发生爆炸事故，引发严重后果。

（3）安全阀安全阀是保护锅炉不超压的重要装置之一，其作用是在锅炉压力达到安全范围之外自动开启，释放过高蒸汽压力，保护蒸汽锅炉不出现超压现象。

（4）水位计水位计是监测锅炉水位的一种装置，其作用是监测水面高度，控制水的供应量和排放量，保证锅炉正常工作。

如果水位计不正常，不仅可能导致锅炉管壁受热面短缺造成软化变形，还会导致锅炉管壁温度和压力升高，从而加剧危险。

2. 安全保护装置的作用（1）保障蒸汽锅炉的安全性蒸汽锅炉在使用过程中，有可能因为各种原因导致爆炸等危险事故，加装安全保护装置能够及时发现和处理问题，避免事故的发生。

如果在使用过程中，蒸汽锅炉发生事故，将对企业的生产和员工的生命财产造成不可估量的损失。

（2）提高蒸汽锅炉的安全性能由于企业使用的蒸汽锅炉种类较多，其性能和质量差异很大，因此加装安全保护装置，可以提高蒸汽锅炉的性能和质量，增加其使用寿命。
