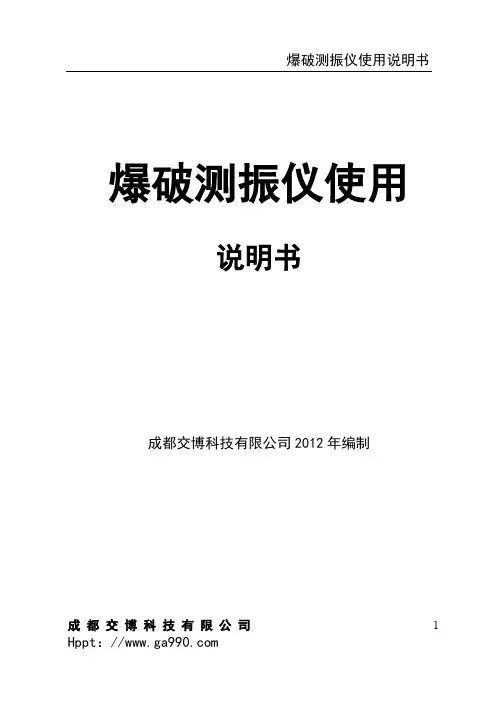

L20爆破测振仪使用手册

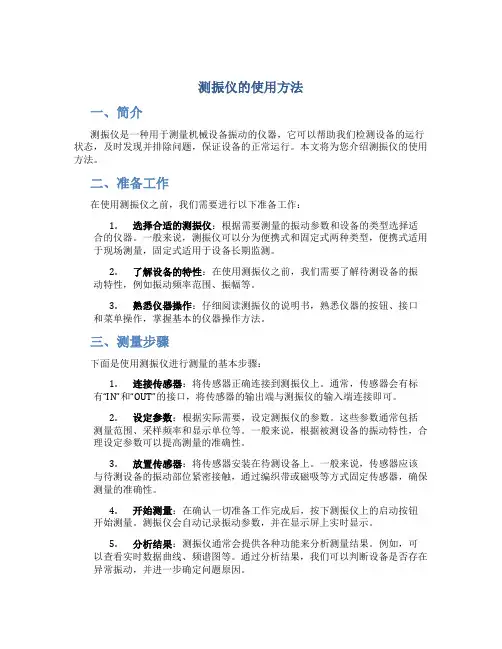

测振仪的使用方法一、简介测振仪是一种用于测量机械设备振动的仪器，它可以帮助我们检测设备的运行状态，及时发现并排除问题，保证设备的正常运行。

本文将为您介绍测振仪的使用方法。

二、准备工作在使用测振仪之前，我们需要进行以下准备工作：1.选择合适的测振仪：根据需要测量的振动参数和设备的类型选择适合的仪器。

一般来说，测振仪可以分为便携式和固定式两种类型，便携式适用于现场测量，固定式适用于设备长期监测。

2.了解设备的特性：在使用测振仪之前，我们需要了解待测设备的振动特性，例如振动频率范围、振幅等。

3.熟悉仪器操作：仔细阅读测振仪的说明书，熟悉仪器的按钮、接口和菜单操作，掌握基本的仪器操作方法。

三、测量步骤下面是使用测振仪进行测量的基本步骤：1.连接传感器：将传感器正确连接到测振仪上。

通常，传感器会有标有“IN”和“OUT”的接口，将传感器的输出端与测振仪的输入端连接即可。

2.设定参数：根据实际需要，设定测振仪的参数。

这些参数通常包括测量范围、采样频率和显示单位等。

一般来说，根据被测设备的振动特性，合理设定参数可以提高测量的准确性。

3.放置传感器：将传感器安装在待测设备上。

一般来说，传感器应该与待测设备的振动部位紧密接触，通过编织带或磁吸等方式固定传感器，确保测量的准确性。

4.开始测量：在确认一切准备工作完成后，按下测振仪上的启动按钮开始测量。

测振仪会自动记录振动参数，并在显示屏上实时显示。

5.分析结果：测振仪通常会提供各种功能来分析测量结果。

例如，可以查看实时数据曲线、频谱图等。

通过分析结果，我们可以判断设备是否存在异常振动，并进一步确定问题原因。

6.保存数据：在测量完成后，测振仪通常会提供数据存储功能，可以将测量结果保存下来。

这样，我们可以在以后进行对比分析，判断设备的运行状态是否发生变化。

四、注意事项在使用测振仪时，我们需要注意以下事项：1.安全第一：在进行测量之前，确保设备处于停止状态，并采取相应的安全措施，以免发生意外事故。

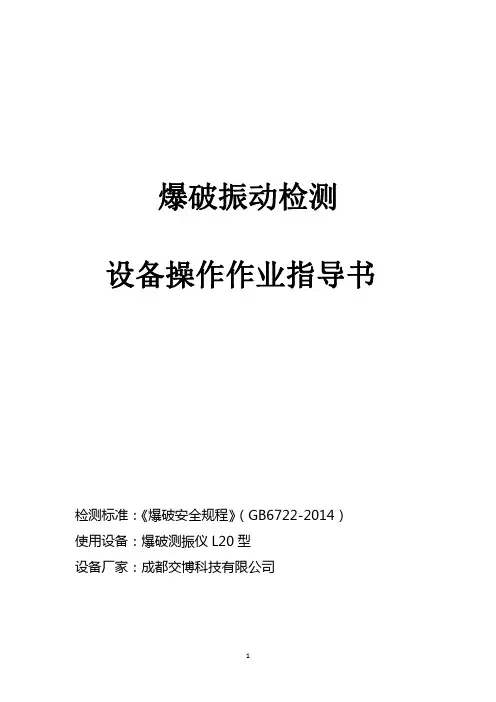

爆破振动检测设备操作作业指导书检测标准：《爆破安全规程》（GB6722-2014）使用设备：爆破测振仪L20型设备厂家：成都交博科技有限公司一：外观介绍1)面板：从左至右依次为背光键、记录键、取消键、确定键、上下左右方向键。

2)按键：背光键、记录键、取消键、确定键、方向键，具体作用如下图。

3)显示屏：通过液晶屏管理数据、了解仪器工作状态，实现现场对采集的信号进行分析的功能。

4)多功能接口：连接多功能数据线缆，用于连接充电器对仪器进行充电和连接网线实现与电脑的联机通讯。

左侧面：多功能接口右侧面：开关键和传感器接口5)传感器接口：通过传感器连接线缆与传感器联接。

6)开关键：实现设备开、关机操作。

注意事项：1、请使用标配的充电器，当充电指示灯由红色转为绿色时表示充电已完成，请拔下充电器。

2、插、拔数据线时应注意插孔与插针的匹配和位置(红点对红点)，避免造成插座插头的损坏。

二、仪器操作1)开关机A、开机：按压开关键嵌入，仪器自动开机，液晶屏显示如图：B、关机：在开机的状态下，按压开关键弹出，仪器自动关机。

2)传感器连接传感器的工作原理是将被测物理量信号转换为仪器可以识别和分析的信号。

连接的时候，将对应传感器输出端与仪器的传感器接口连接上，并确认线缆连接是否可靠，保证信号采集与记录。

3)传感器的安装传感器在工作现场安装时必须保证它是否符合被测物理量的测量要求，在振动速度测量时，必须保证振动速度传感器与被测物之间的刚性粘结，也就是要保证传感器与被测物体是一个整体，否则所采集的数据不能真实有效的反映所需测试物理量的变化情况。

注意事项：传感器上箭头指向爆源中心（监测垂直方向的振动情况除外）。

4)仪器使用按压仪器电源开关键嵌入即可开机，开机后即进入LOGO界面，如图1所示，开机后若5秒钟左右无任何按键动作则进入操作界面，如图2所示。

（图1）（图2）1智能模式：使用智能模式时，此模式下用户不需设置任何相关参数，仪器会自动完成数据采集存储工作,按方向键选中“智能模式”，按确定进入智能模式“功能选择”界面（图4），再按确定，仪器进入采集准备状态(图5)。

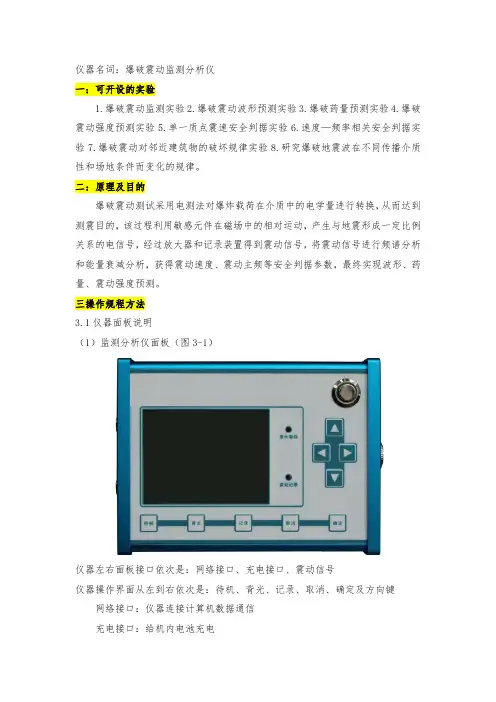

仪器名词：爆破震动监测分析仪一：可开设的实验1.爆破震动监测实验2.爆破震动波形预测实验3.爆破药量预测实验4.爆破震动强度预测实验5.单一质点震速安全判据实验6.速度—频率相关安全判据实验7.爆破震动对邻近建筑物的破坏规律实验8.研究爆破地震波在不同传播介质性和场地条件而变化的规律。

二：原理及目的爆破震动测试采用电测法对爆炸载荷在介质中的电学量进行转换，从而达到测震目的，该过程利用敏感元件在磁场中的相对运动，产生与地震形成一定比例关系的电信号，经过放大器和记录装置得到震动信号，将震动信号进行频谱分析和能量衰减分析，获得震动速度、震动主频等安全判据参数，最终实现波形、药量、震动强度预测。

三操作规程方法3.1仪器面板说明（1）监测分析仪面板（图3-1）仪器左右面板接口依次是：网络接口、充电接口、震动信号仪器操作界面从左到右依次是：待机、背光、记录、取消、确定及方向键网络接口：仪器连接计算机数据通信充电接口：给机内电池充电震动接口：连接传感器，震动信号的入口待机：关闭背光情况下等待震动信号的工作状态背光：打开或关闭显示屏背光记录：进入记录震动信号快捷键，默认上次记录参数，功能模式取消：返回上一步，取消功能确定：进入下一步，选定功能方向键：移动光标，波形数值切换，记录时间上下翻阅3.2电源适配器说明电源适配器有两种功能：（1）给仪器供电(6V)；（2）给机内电池充电(6V/1.5A)；电源适配器前面板上方的指示灯为红灯时表示充电状态，指示灯为绿灯时表示充电完毕。

正确的充电、用电方法：爆破震动监测分析仪内部装有高能量镍氢可充电电池，充满电后可供仪器连续工作72小时以上。

正确的镍氢电池充、放电方法及注意事项：（1）最好是电池能量快用完时才充电；（2）每次充电要充足（建议用户白天在室外工作一天后，晚上给电池充电一晚上，使用快速充电电源者除外）；（3）电源适配器中装有专用的镍氢电池充电器，当电池充满电后指示灯会转为绿灯。

测振仪的使用方法
测振仪是一种用于测量机械设备或结构的振动情况的仪器。

使用测振仪可以帮助我们评估设备或结构的振动水平，从而判断其是否存在故障或需要维修。

以下是测振仪的使用方法：
1. 首先，确认测振仪是否已经校准。

如果没有校准，需要按照测振仪的说明书进行校准操作。

2. 将测振仪连接到需要测试的机械设备或结构上。

通常，测振仪会有一个传感器，将其固定在机械设备或结构上的适当位置。

3. 打开测振仪并设置测试参数。

根据需要，可以设置测试的时间、频率范围等参数。

4. 启动测振仪进行振动测试。

在测试过程中，测振仪将记录不同频率下的振动情况，并以图表或数字的形式显示出来。

5. 根据测振仪的测试结果进行分析。

通过比对测试结果和设备或结构的标准值，可以评估其振动水平是否正常。

如果存在异常，可以进一步分析振动特征，以确定可能的故障原因。

6. 根据测振仪的分析结果，采取相应的措施。

如果发现设备或结构存在故障，应及时进行维修或更换关键部件。

7. 在使用完毕后，关闭测振仪并进行适当的保养。

清洁仪器并妥善存放，以确保下次使用时的正常状态。

总结：测振仪是一种用于测量机械设备或结构振动的仪器。

使用测振仪可以通过测试和分析振动情况来评估设备或结构的状态，从而及时采取维修或更换措施。

正确的使用测振仪能帮助我们提高机械设备或结构的性能，并延长其使用寿命。

1.目的便于操作人员正确使用测振仪对设备振动进行正确量测，保证产品质量，达到客户满意。

2.适用范围该仪器适用于设备的常规振动测量，尤其是旋转或往复式机械中的振动测量，可以测量振动的加速度、速度和位移，我司一般使用速度模式测量设备振动。

3.技术参数 3.1测量范围加速度：0.1－199.9m/s 2（峰值） 速 度：0.1—199.9mm/s (有效值) 位 移：0.001－1.999mm(峰－峰值) 3.2频率范围加速度：10－500Hz 、10Hz-1KHz （LO ）、10Hz-10kHz(HI) 速 度：10－500Hz 、10Hz-1KHz （LO ） 位 移：10－500Hz 、10Hz-1KHz （LO ）3.3允许误差：≦2%±5%(TV110)，5%+2digits （VC63B 和AR63B ） 3.4其它技术参数a.使用环境温度：0-40℃b.电源：北京时代TV110－－镍氢电池4节1.2V(5#),深圳胜利VC63B 和香港希玛AR63B ――9V 碱性方块电池4.定义4.1振动：是物体受到外力作用，在其平衡位置周围做往复运动。

如音叉、单摆、发动机的活塞等；4.2振动位移（振幅）：物体或质点在其平衡位置附近振动，其位置移动的幅度称为位移，最大位移称为振幅，用d 或S 表示；4.3振动速度：物全或质点振动的速度，是位移对时间的一阶导数（ds/dt ）,即单位时间内的位移值，用V 表示；4.4振动加速度：物体或质点在振动中的加速度值，是位移对时间的二阶导数（d 2s/d 2t ）或速度对时间的一阶导数（dv/dt ）即单位时间内的速度变化量，用a 表示；4.5振动频率：物体或质点在单位时间内振动的次数，用f 表示。

110测振仪（北京时代）部件说明 5.1仪器箱主要部件如图1-1图1-1 5.2液晶屏显示见图1-2微型打印机测振仪主机说明书探头图1-26.VC63B测振仪（深圳胜利）部件说明仪器部件如图2-1测量方式转换键探头测量按键显示屏图2-17.AR63B（香港希玛）部件说明7.1仪器部件如图3-1磁性吸盘手柄开机及测量键图3-17.2屏幕显示如图3-2图3-21.电池电量标记；2.测量动态滚动条；3.低频指示；4.测量数据值显示；5.取最大值；6.温度及最大值显示区；7.温度单位，分摄氏和华氏；8.数据保持；9.测量方式，我司选mm/s(速度)；10.频率显示；11.高频指示；12.测量值范围标识符号；13.背光灯指示，测量中7秒后无任何操作背光灯关闭。

爆破测振仪操作指南1.引言随着基础建设的大力兴起，爆破施工的广泛应用，一方面施工方对施工效率和进度要求的不断提升，为保障工期、提升效率对振动影响监测势在必行。

另一方面GB6722--2003《爆破安全规程》的出台和《爆破分级管理办法》趋势使得全国爆破等行业对安全评估、振动记录的要求越来越普及，测试要求也越来越高。

以此同时传统的振动记录仪存在设备稳定性差、对操作人员要求较高及操作繁琐等缺陷，已不能完全满足大量爆破方面的振动测试。

新型爆破监测设备以成都交博科技有限公司生产的L20型爆破测振仪为代表，其保证监测结果准确无误的同时在操作性、智能化等处于行业领先水平。

2.L20型智能爆破测振仪构架一套测振仪由现场振动探头（传感器）、仪器主机、爆破分析软件构成，前段探头感知振动信号，通过仪器主机将振动模拟信号转化为数字信号并存储，而爆破分析软件主要功能是回放振动信号并提供分析打印等功能。

3.L20型智能爆破测振仪使用爆破振动监测可以分为现场测试与数据回放两个部分，将探头及主机放置于选择的监测点上，记录爆破事件，待完成监测后设备与装有分析软件的电脑通信，对监测数据回放，并做必要的分析、打印等后续处理如图所示。

3.1现场测试步骤第一步安装传感器，联接设备传感器的安装是测试过程的重要环节。

传感器在工作现场安装的时候必须保证它是否符合被测物理量的测量要求，在振动速度测量时，必须保证振动速度传感器与被测物之间的刚性粘结，也就是要保证传感器与被测物体是一个整体. 第二步现场联机按照图示联机，设备自动开启。

第三步智能模式记录主页面上显示智能模式，进入智能采集准备中，待二到三秒后自动进入记录等待，设备自动记录爆破数据。

3.2数据回放步骤采集完成后，将L20采集设备与PC连机，打开JT-VIEW软件，可以看到采集的波形。

第一步连接计算机通过网络数据线将L20便携式爆破测振仪设备与PC连接。

开始运行JT-View软件，通过软件找到设备，并达到通信第二步浏览数据，制作报告下图为监测报告及软件主界面。

爆破测振仪L20-s
一、产品概述
爆破测振仪L20-S是交博科技出品的便携式爆破振动监测设备，自带液晶屏显示监测数据，并可现场设置参数。

采用16位模数转化系统，进行工程爆破振动效应监测，分析并生成数据简报。

二、突出特点
1.液晶屏显示，直接在仪器上设置参数，无需外接电脑支持；
2.配置三分量传感器，全面采集爆破振动数据；
3.搭载配套软件，支持监测简报、评估报表的编辑和输出；
4.铸铝外壳，坚固耐用，使用寿命长；
5.入门级产品，经济实惠。

三、参数规格
工作模式：手动模式
频率范围：5-500Hz
峰值范围：0.1—35.5cm/s
测试精度：5%
电池续航：48小时
存储空间：128M。

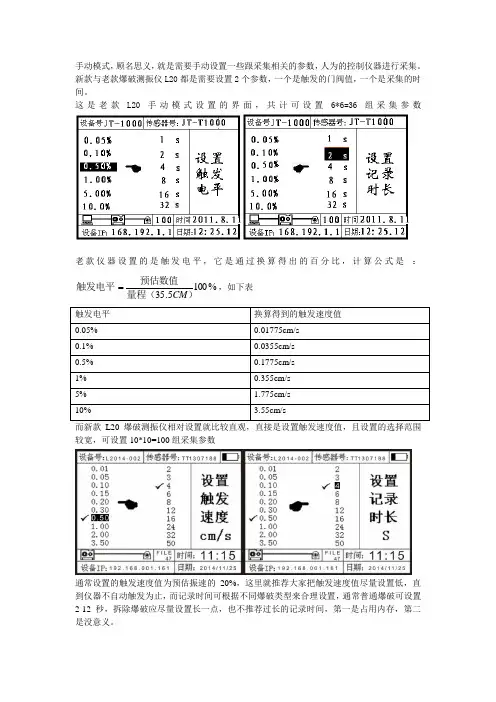

手动模式，顾名思义，就是需要手动设置一些跟采集相关的参数，人为的控制仪器进行采集。

新款与老款爆破测振仪L20都是需要设置2个参数，一个是触发的门阀值，一个是采集的时间。

这是老款L20手动模式设置的界面，共计可设置6*6=36组采集参数
老款仪器设置的是触发电平，它是通过换算得出的百分比，计算公式是 ：%1005.35）量程（预估数值触发电平CM
，如下表 触发电平
换算得到的触发速度值 0.05%
0.01775cm/s 0.1%
0.0355cm/s 0.5%
0.1775cm/s 1%
0.355cm/s 5%
1.775cm/s 10% 3.55cm/s
而新款L20爆破测振仪相对设置就比较直观，直接是设置触发速度值，且设置的选择范围较宽，可设置10*10=100组采集参数
通常设置的触发速度值为预估振速的20%，这里就推荐大家把触发速度值尽量设置低，直到仪器不自动触发为止，而记录时间可根据不同爆破类型来合理设置，通常普通爆破可设置2-12秒，拆除爆破应尽量设置长一点，也不推荐过长的记录时间，第一是占用内存，第二是没意义。

成都交博科技有限公司注意事项感谢您选购交博科技的产品，使用前请详细阅读本说明书；本说明书内附产品出厂校准系数，请妥善保存；如有遗失或需最新版本，可登录公司官网下载获取；如出现故障，请不要擅自打开仪器，请及时与我们联系；联系我们地址：成都市金牛区九里堤西路3号87789088网址：https://设备信息声明本公司保留在不作预先通知的情况下对产品进行改进的权利，对公司产品性能和说明保留最终解释权。

本公司致力改善产品的质量，不断推出更新版，故说明书所载与产品的功能、规格或设计可能略有不同，请以您的仪器为准。

此等更改恕未能另行通知，敬请谅解。

售后服务：************资料获取：1目录一、产品清单 (3)二、核心部件 (4)2.1.L20-S爆破振动记录仪 (4)2.2.TT-3型振动速度传感器 (6)2.3.传感器安装 (6)2.4.记录仪连接 (8)三、功能介绍 (9)3.1.显示屏 (9)3.2.文件管理 (10)3.3数据记录 (14)3.4记录参数 (15)3.5系统工具 (16)四、U盘升级 (19)五、软件使用 (20)5.1软件安装 (20)5.2报告制作 (20)5.3设备联机 (27)六、常见故障处理 (28)A硬件故障 (28)B软件故障： (28)七、保修条款 (29)售后服务：************资料获取：2售后服务：************资料获取：3一、产品清单货品名称数量/单位规格或功能L20-S 型爆破振动记录仪一台3通道100k SPSTT-3型振动速度传感器一只防水、低频便携式手提箱一只铝、含PVC 材质内存电源适配器(充电器)一只8.4V/2A 记录仪充电光盘（内含客户端安装包）一个标准说明书/质保卡/合格证一份标准传感器连接线一条标准USB 连接线一条外接USB2.0接口U 盘多功能线一条Lan 接口与充电接口记录仪传感器手提箱说明书/合格证/质保卡光盘充电器传感器连接线USB 连接线多功能线售后服务：************资料获取：4二、核心部件2.1.L20-S 爆破振动记录仪前面板方向键上下切换、翻页或功能菜单的弹出确定键指令确定或进入下一层菜单取消键指令取消或返回上一层菜单显示屏 3.7寸，仪器设置和数值显示升级键外接U 盘还原/升级仪器程序记录键记录快捷键，按照设置参数进行记录售后服务：************资料获取：5左侧面外接U 盘LAN 接口/充电接口右侧面传感器接口开关售后服务：************资料获取：62.2.TT-3型振动速度传感器传感器水平放置指向爆心竖直放置2.3.传感器安装2.3.1传感器安装原则a.安装前，应根据测点布置情况对测点及其传感器进行统一编号；b.安装在建筑物构建上的传感器和监测单元的质量应不大于该建筑物或所测物构建质量的10%，而且安装要尽量做到牢固、轻巧；c.应对传感器安装部位的岩石介质或基础表面进行清理，速度传感器与被测目标的表面形成刚性连接；在轻质混凝土构件上应选用石膏接合；d.在传感器安装过程中，传感器箭头方向（水平径向X）指向爆心，水平放置，安装角度误差不大于5°e.沙土介质上的传感器安装，应将传感器固定在一根穿透地表松散层的钢性棒上（直径小于10mm），钢棒伸出地面不超过几毫米，必须确保钢售后服务：************资料获取：7棒与土的紧密接触；f.传感器必须安装在地面以下时，为了把因与地面结合导致的失真减到最小，埋深深度至少为传感主要尺寸的3倍。

爆破测振仪使用方法爆破测振仪是一种广泛应用于工程领域的测量仪器。

它被用于测量和记录爆破震动的振幅、频率和时程等参数。

本文将介绍爆破测振仪的使用方法，以帮助工程师和研究人员正确、高效地进行爆破震动测量。

1. 仪器概述爆破测振仪通常由以下几个部分组成： - 主机：包含数据采集和处理模块，以及屏幕和按键等人机交互设备； - 传感器：用于感知和记录爆破震动信号的变化；- 数据存储设备：用于存储测量数据，如内置存储卡或可连接的外部存储设备。

2. 仪器准备在使用爆破测振仪之前，需要进行一些基本的准备工作： - 确保仪器已充电或接入电源，以保证正常工作； - 检查传感器的连接，确保其与主机的连接牢固可靠；- 检查数据存储设备，确保其空间足够存储测量数据； - 熟悉仪器的基本操作，了解按键功能和屏幕显示。

3. 测量设置在进行实际的爆破震动测量之前，需要进行一些测量设置： - 设置测量通道：根据需要选择相应的传感器通道进行测量，常用的传感器通道包括加速度、速度和位移等； - 设置采样频率：根据需要选择采样频率，高频率可以更准确地捕捉爆破震动的细节，但会增加数据量； - 设置测量范围：根据预估的爆破震动振幅范围，选择适当的测量范围，以保证测量数据的准确性。

4. 开始测量进行测量前，需要进行以下操作： - 将传感器放置在测量点：根据实际需求和测量计划，将传感器放置在合适的位置，并确保其与测量点接触良好； - 启动仪器：按下相应的开机按键或旋转开关，启动爆破测振仪； - 开始测量：在仪器的测量界面上，选择开始测量的选项，仪器将开始记录爆破震动的参数。

5. 数据处理与分析爆破测振仪通常具备一定的数据处理和分析功能，可以对测量数据进行实时处理和分析。

在完成测量后，可以进行以下操作： - 结束测量：在测量完成后，选择结束测量的选项，仪器将停止记录数据； - 数据导出：将测量数据导出到外部存储设备或计算机上进行进一步的处理与分析； - 数据分析：使用数据处理软件进行爆破震动参数的计算和分析，如计算振幅、频率谱以及时程等。

爆破测振仪操作规程1. 引言本操作规程旨在规范爆破测振仪的使用流程，以确保安全操作和准确测量。

爆破测振仪是一种用于监测爆破震动的专用设备，能够提供准确的地面振动数据，广泛应用于爆破工程、地震研究等领域。

本规程包含了仪器的操作步骤、安全要求和常见故障排除等内容。

2. 爆破测振仪的结构和工作原理2.1 仪器结构爆破测振仪由传感器、控制器和数据采集系统三部分组成。

传感器用于接收地面震动信号，控制器负责对传感器进行控制和信号处理，数据采集系统用于记录和分析测量数据。

2.2 工作原理当爆破事件发生时，地面产生震动，传感器将震动信号转化为电信号并传输给控制器。

控制器对信号进行滤波、放大和数字化处理，最后将处理后的数据传输给数据采集系统进行记录和分析。

3. 操作步骤3.1 准备工作•确保仪器处于正常工作状态，检查传感器、控制器和数据采集系统是否连接良好。

•确保仪器已经校准，并且校准结果准确可靠。

•确认测量地点和安装传感器的位置，并清除周围可能影响测量的障碍物。

3.2 安装传感器•根据实际情况选择传感器的类型和数量，并按照说明书的要求进行安装。

•确保传感器与地面接触良好，并且固定牢靠，避免在测量过程中发生位移。

3.3 开始测量•启动仪器，等待系统自检完成。

•根据实际情况选择合适的测量模式，并设置相关参数。

•确保仪器处于稳定工作状态后，开始测量。

3.4 数据记录和分析•测量过程中，实时监测数据的录入情况，确保数据的准确性。

•完成测量后，保存数据，并进行相应的数据分析和处理。

4. 安全要求•在操作过程中，应遵循相关的安全操作规程，确保人员的安全。

•操作人员应熟悉仪器的使用方法，并按照操作规程进行操作。

•在测量过程中，注意相关环境因素对测量结果的影响，如风速、温度等。

5. 常见故障排除5.1 仪器无法启动•检查电源是否连接良好。

•检查电源是否正常工作。

•检查仪器的开关是否打开。

5.2 传感器信号异常•检查传感器是否正确安装，并确保与控制器连接良好。

第一包：高速摄像机1、技术参数:*1、满幅分辨率不低于1696×1710*2、拍摄速度在1000fps时，分辨率不低于1440×1074；2000,fps时，分辨率不低于1200×720*3、拍摄速度在5000fps时，分辨率不低于736×512；拍摄速度在6000 fps时，分辨率不低于608×438；10000fps时，分辨率不低于480×326*4、CMOS芯片尺寸19.27mm，像原尺寸8um5、曝光时间最低至2us6、灰度值10bit7、黑白感光度3200 彩色感光度15008、内置内存2GB、4GB、8GB可选*9、随机自带Hotshot专用配套控制软件,负责控制相机拍摄参数调节、触发以及图像输出格式，同时具备图像分功能，可分析拍摄数据的速度、加速度、位移等参数*10、触发模式：具备前触发、中间触发、后触发以及自定义等模式*11、触发方式：手动触发、外部信号触发、内部实控触发、软件出发等12、支持VGA信号传输协议，可配置独立监视器2、仪器配置：相机主机一台AC转换电源FC转接器触发输入接口电缆线一套外部远程触发控制器无频闪8200lux聚光光源系统一套Nikon f2.8D 60mm镜头一套Nikon f2.8D 24-85mm镜头一套相机便携箱一套三脚架系统一套以上带有*号的为科研重要技术指标，投标人必须满足；质量保证期：设备按技术指标进行验收，验收合格后一年质保期。

第二包：智能爆破测振仪1、主要技术参数数字记录仪技术指标：*采集通道： 3通道并行采集；采样频率：最高50KHz（1Hz～50KHz可调）；*分辨率： >0.01% F.S（满量程的十万分之一）模数转换： 24bit；动态范围： >100dB；量程：±10V；直流误差： <0.005%F.S；±2mV；适用频率： 0～10KHz；输入阻抗： 1MΩ/20pF；显示： 320×240单色液晶屏显示通讯接口： RJ45标准以太网接口工作模式：全自动模式、手动模式振动传感器技术指标：*方向：三分量地震速度检波器；频率范围： X：5～500Hz Y：5～500Hz Z：5～500Hz；*灵敏度： 28V/m/s；阻尼系数： 0.60；输出阻抗： 380Ω；谐波失真：≤0.1%；*测量精度： 5%；供电方式：单端输出，无需供电；安装方式：可选用石膏、胶剂、工装夹具等方式安装；工作温度： -40～70 ℃，适宜实验室及野外使用；小尺寸： 64mm X 64mm X 64mm；抗冲击： 100 Kpa；输出方式： 4芯专用屏敝电缆，单端电压输出；事后分析功能：1.数据分析。

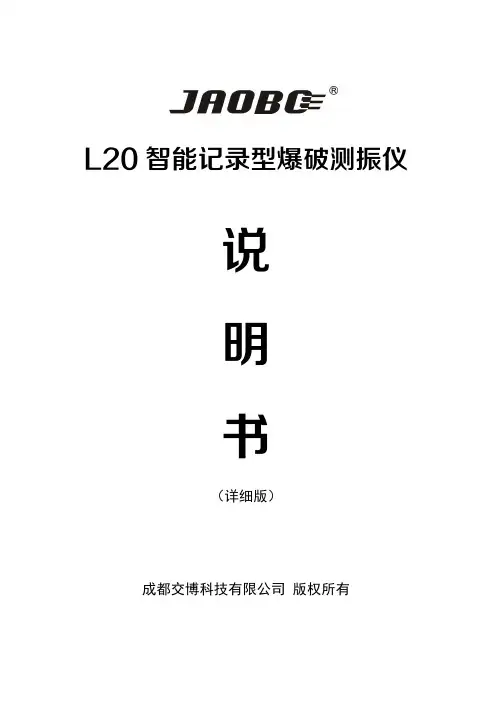

L20智能记录型爆破测振仪——操作手册2014-12版手册说明1.本手册阐述了爆破测振工作的流程和规范；2.适用于L20智能记录型爆破测振仪；3.随机不附操作说明书，如有需要请致电索取；4.仪器改良或升级，恕交博不另行通知；5.手册中将“L20智能记录型爆破测振仪”简称为L20。

售后服务：、资料获取：http：//仪器检验：0 / 34注：仪器检验含标定灵敏度系数，请妥善保管！名词解释爆破有害效应爆破时对爆区附近保护对象可能产生的有害影响，如爆破引起的地震、个别飞散物、空气冲击波、噪声、水中冲击波、动水压力、浪涌、粉尘、有毒气体等。

爆破安全监测采用仪器设备等手段对爆破引起的有害效应进行测试与监控，判断爆破是否对保护对象产生有害影响，用于监督和指导爆破施工。

监测点简称测点，即布置监测仪器及宏观调查的位置。

单段爆破药量采用延时爆破技术，每段爆破的炸药总量爆破地震爆炸能量引起爆区周围介质质点沿其平衡位置往返运动而形成地震波，地震波向外扰动传播过程中造成相关介质质点振动过程的总和，称为爆破振动。

质点振动速度地震波作用下，介质质点往返运动的速度。

质点振动加速度地震波作用下，引发介质质点往复运动速度随时间的变化率。

1 / 34主频频率振动过程中介质质点最卓越主频相的振动频率。

校准在规定的条件下，为了确定测量仪器、测量系统的示值或事物量具、参考物质所代表的量值，与对应的由标准所复线的量值之间关系的操作。

量程仪器量化爆破振动速度的范围。

持续时长测点运动从开始到全部停止所持续的时间。

记录时长手动模式下，设置仪器记录爆破振动信号的时长。

目录一、方案制定监测目的 (04)监测项目 (04)测点布置 (04)选择仪器 (06)预期成果 (07)二、测试准备现场勘查 (09)记录测量 (09)软件安装 (09)设备准备 (10)2 / 34三、现场监测探头安装 (12)信号采集 (14)预览结果 (16)四、数据通讯直接通讯 (17)无线通讯 (18)五、数据处理数据导出 (19)仪器操作 (20)基础分析 (21)数据简报 (23)影响评价 (24)衰减分析 (26)六、注意事项注意事项 (27)七、保修条款保修条款 (28)一：方案制定1.监测目的评价爆破振动对建筑（构）物、设施设备和其他保护物的影响，简称影响评价；测量爆破振动传播规律，验证施工设计方案安全性，指导爆破施工，3 / 34简称衰减分析；注:监测目的可以是单一的影响评价或衰减计算，也可以是多个，在实际使用过程中请灵活应用。

爆破振动仪操作规程1. 引言本操作规程旨在规范爆破振动仪的使用，确保工作人员的安全，提高工作效率和数据准确性。

2. 仪器概述爆破振动仪是一种用于测量爆破产生的振动和冲击的设备。

它主要由振动传感器、冲击传感器、数据采集器和数据处理软件组成。

振动传感器用于测量振动信号，冲击传感器用于测量冲击信号。

数据采集器负责采集和存储传感器的信号，数据处理软件用于分析和处理采集的数据。

3. 操作流程3.1 准备工作1.检查仪器完好性和外观，确保没有明显的损坏。

2.确保仪器电池充电状态良好，或连接可靠的电源。

3.接通仪器电源，等待仪器启动。

3.2 测量安装1.根据测量对象的具体情况，选择合适的振动传感器和冲击传感器，并连接到仪器上。

2.将振动传感器和冲击传感器按照要求安装在测量对象上，确保稳固可靠。

3.检查传感器和输入线路的连接是否良好，确保信号传输正常。

3.3 仪器设置1.打开数据处理软件，并连接仪器和计算机。

2.在软件中选择相应的测量参数，如采样频率、采样时长等。

根据具体情况进行设置。

3.根据需要，设置触发模式、警报阈值等参数，确保仪器能够正常采集和处理数据。

3.4 数据采集1.点击软件界面上的“开始采集”按钮，开始进行数据采集。

2.等待一段时间，确保采集到足够的数据量。

3.在采集过程中，注意观察仪器是否运行正常，是否产生异常情况，如电池电量不足、传感器脱落等。

3.5 数据处理与分析1.采集完成后，点击软件界面上的“停止采集”按钮，停止数据采集。

2.在软件中选择相应的数据处理和分析方法，例如频谱分析、时域分析等。

3.根据具体需求，设置数据处理的参数，如滤波器类型、截取时长等。

4.进行数据处理和分析，并根据结果进行结果评估和判读。

4. 仪器维护1.每次使用后，及时清洁仪器，并保持仪器干燥。

2.注意保护仪器的连接线路，避免折断或损坏。

3.定期检查仪器的电池状态，确保电量充足。

4.如发现仪器有故障或损坏，及时联系维修人员进行维护和修理。
