高清网络视频监控系统中交换机如何选择

网络监控系统中交换机重要参数及选型建议网络监控系统中交换机是非常重要的组成部分，它能够实现网络中流量的控制、路由、安全以及其他重要功能。

在选择交换机时，需要考虑一系列的因素，包括性能、扩展性、可靠性以及其他特殊需求。

下面将详细介绍交换机的重要参数和选型建议。

1. 交换容量（Switching Capacity）：交换容量是指交换机能够处理的最大数据传输速率。

对于网络监控系统，通常需要高带宽的交换机来支持大量的数据流量和实时监控。

因此，选型时需要考虑交换容量是否满足监控系统的需求。

2. 可配置接口（Configurable Interfaces）：交换机的接口包括电口（Ethernet）和光口（Optical）等。

对于网络监控系统，需要选择具有足够多的接口和支持高速连接的交换机，以适应网络中各种不同设备的连接需求。

3. 端口速率（Port Speed）：交换机的端口速率是指每个接口支持的最大数据传输速率。

在选择交换机时需要根据网络监控系统中各个设备的数据传输需求来确定端口速率，以确保交换机能够满足系统的要求。

4. 交换阵列（Switching Fabric）：交换阵列是指用于实现数据交换的核心技术，在交换机中起到数据传输的枢纽作用。

对于网络监控系统，需要选择具有高性能、低延迟的交换阵列，以确保数据的及时传输和处理。

5. VLAN支持（VLAN Support）：虚拟局域网（VLAN）是指通过交换机实现的逻辑上划分的网络。

对于网络监控系统，可以使用VLAN来将不同的监控设备隔离开，以提高安全性和网络管理的灵活性。

因此，在选择交换机时需要考虑是否支持VLAN功能。

6. QoS支持（Quality of Service Support）：服务质量（QoS）是指通过交换机实现的对网络流量的优先级处理。

对于网络监控系统，需要选择支持QoS功能的交换机，以确保实时监控数据的优先传输和处理。

7. 可靠性（Reliability）：交换机在网络监控系统中的可靠性非常重要，因为任何故障都可能导致监控系统无法正常运行。

前言：一个交换机能带动多少个网络监控摄像头？千兆交换机一般接200万网络摄像机能接几个？24个网络头，用一台24口百兆交换机行不行？下面就这类问题做一些简单的分析！一、根据摄像机的码流和数量来选择1、摄像机码流选择交换机前，首先要弄清楚每路图像占用多少带宽。

2、摄像机数量要弄清楚交换机的带宽容量。

常用交换机有百兆交换机、千兆交换机。

它们的实际带宽一般只有理论值的60~70% ，所以它们端口的可利用带宽大致是60Mbps 或600Mbps。

举例：根据你使用的网络摄像机的品牌看单台码流，再去估算一台交换机能接多少台摄像机。

比如130万：960p摄像机单台码流通常4M，用百兆交换机，那么就可以接15台（15×4=60M）；用千兆交换机，可以接150（150×4=600M）200万：1080P摄像机单台码流通常8M，用百兆交换机，可以接7台（7×8=56M）；用千兆交换机，可以接75台（75×8=600M）这些都是以主流的H.264摄像头为例给大家讲解的，H.265减半就可以了。

从网络拓扑结构上来讲，一个局域网通常是两到三层结构。

接摄像机那端为接入层，一般用百兆交换机就够了，除非你在一个交换机上接了很多个摄像机。

汇集层、核心层则要按该交换机汇聚了多少路图像来计算。

计算方法如下：如果接960P 的网络摄像机，一般15 路图像以内，用百兆交换机；超过15路则用千兆交换机；如果接1080P 的网络摄像机，一般8 路图像以内，用百兆交换机，超过8 路则用千兆交换机。

二、交换机的选择要求监控网络有三层架构方式：核心层，汇聚层，接入层。

1、接入层交换机的选择条件1：摄像机码流：4Mbps，20 个摄像机就是20*4=80Mbps。

也就是说，接入层交换机上传端口必须满足80Mbps/s 的传输速率要求，考虑到交换机实际传输速率(通常为标称值的50%，100M 的也就50 M 左右，)，所以接入层交换机应选用具有1000M 上传口的交换机。

监控交换机应该如何选择随着现在高清视频监控摄像机性能越来越高，对交换机的要求也相应渐高。

交换机不合适，可能导致监控视频卡顿、丢包等问题，严重影响监控效率。

如何选择一个适合的监控交换机，既能满足监控系统整体网络的性能要求，又能达到降低成本的目的?本期安防知识带来选择交换机的小技巧!一、课前准备关于交换机的重要参数背板带宽单位:Gbps别称：交换带宽定义：指交换机接口处理器或接口卡和数据总线间所能吞吐的最大数据量。

意义：标志着交换机总的数据交换能力，一台交换机的背板带宽越高，处理数据的能力就越强。

计算方法：端口数*端口速度*2=背板带宽，举例：以某24千兆口交换机为例，其背板带宽=24*1000*2/1000=48Gbps。

转发性能单位：pps(包每秒)别称：包转发率、端口吞吐量定义：是指路由器在某端口进行的数据包转发能力，为各端口包转发率之和。

计算方法：包转发率满=配置千兆端口数×1.488Mpps+满配置百兆端口数×0.1488Mp ps举例：以某24个百兆口，2个千兆上联口交换机为例，包转发率=24*0.1488Mpps+2*1.488Mpps=6.5472Mpps。

二、选择交换机，要考虑哪些因素?交换机的接口数量和速率是选择监控交换机的最重要指标。

接口数量可依据接入设备数量来决定，同时会预留部分接口供后续扩展使用;为保障视频流量无阻塞、不丢包、实时传输，需要选择端口速率合适的交换机，主要考虑以下几点：1.监控交换机的使用带宽与IPC的码流大小密切相关;2. IPC的峰值带宽需求=码流×120%，峰值带宽下可以保障IPC稳定使用;3. NVR添加IPC后，会同时取IPC的主码流和子码流;4.交换机的实际带宽建议不超过端口最大速率的70%，即百兆接口不建议超过70M带宽，千兆接口不建议超过700M带宽。

快速计算公式：带宽值=(主码流+子码流)*取流路数*1.2IPC的码流与采用的编码方式(H.264或H.265)有关，默认情况下IPC的码流为：三、交换机选型建议一套大中型网络监控系统其交换机配置一般由接入层、汇聚层、核心层三部分组成。

如何选择合适的监控交换机？监控交换机是连接网络摄像机（IPC）和硬盘录像机（NVR）之间的传输设备，交换机将监控数据流汇聚并传输到NVR，是组成监控网络的重要角色。

安防监控网络中摄像机的视频流占用带宽较大、接入路数较多、对实时性和稳定性要求较高。

结合以上因素，在选择监控交换机时，需要考虑以下因素：一、端口数量与速率交换机的接口数量和速率是选择监控交换机的最重要指标。

接口数量由接入设备数量决定，可适当预留部分接口供后续扩展网络使用；为保障视频流量无阻塞、实时传输，需要选择端口速率合适的交换机，主要考虑以下几点：1、监控交换机的使用带宽与IPC的码流大小密切相关；2、IPC的峰值带宽需求=码流×120%，峰值带宽下可以保障IPC稳定使用；3、NVR添加IPC后，会同时取IPC的主码流和子码流；4、交换机的实际带宽建议不超过端口最大速率的70%，即百兆接口不建议超过70M带宽，千兆接口不建议超过700M带宽。

快速计算公式：带宽值=（主码流+子码流）*取流路数*1.2那么实际应用中哪些位置选择百兆交换机，哪些位置选择千兆交换机呢？下面通过两个常见的拓扑来分析说明一下。

多个交换机串联下图中，三个交换机A、B、C使用网线一一连接，每个交换机上各接入8个IPC，NVR接在交换机A上同时管理所有IPC。

假设所有IPC均是主码流4M，子码流0.5M，那么：级联口3#必须满足交换机C上所有IPC产生的带宽和，带宽为（4+0.5）×120%×8=43.2M，级联口3#使用百兆口即可；级联口2#必须满足交换机B和C上所有IPC产生的带宽和，带宽为（4+0.5）×120%×（8+8）=86.4M>70M，级联口2#需要使用千兆口；级联口1#必须满足交换机A、B和C上所有IPC产生的带宽和，带宽为（4+0.5）×120%×（8+8+8）=129.6M>70M，级联口1#必须使用千兆口；所以上述拓扑中交换机选型为：交换机C可选择百兆交换机，交换机B和A推荐使用千兆上联(千百兆混合)交换机。

关于数字监控系统中的交换机选择一、接入层交换机的选择：接入层交换机主要下联前端网络高清摄像机，上联汇聚交换机。

以720P网络摄像机4M码流计算，一个百兆口接入交换机最大可以接入几路720P网络摄像机呢？我们常用的交换机的实际带宽是理论值的50%-70%，所以一个百兆口的实际带宽在50M-70M。

4M*12=48M，因此建议一台百兆接入交换机最大接入12台720P网络摄像机。

同时考虑目前网络监控采用动态编码方式，摄像机码流峰值可能会超过4M带宽，同时考虑带宽冗余设计，因此一台百兆接入交换机控制在8台以内时最好的，超过8台建议采用千兆口。

二、汇聚层交换机的选择：汇聚层交换机主要下联接入层交换机，上联监控中心核心交换机。

一般情况下汇聚交换机需选择带千兆上传口的二层交换机。

还是以720P网络摄像机4M码流计算，前端每台接入层交换机上有6台720P网络摄像机，该汇聚交换机下联5台接入层交换机。

该汇聚层交换机下总带宽为4M*6*5=120M，因此汇聚交换机与核心交换机级联口应选千兆口。

三、核心层交换机的选择：核心层交换机主要下联汇聚层交换机，上联监控中心视频监控平台，存储服务器，数字矩阵等设备，是整个高清网络监控系统的核心。

在选择核心交换机是必须考虑整个系统的带宽容量及如何核心层交换机配置不当，必然导致视频画面无法流畅显示。

因此监控中心需选择全千兆口核心交换机。

如点位较多，需划分VLAN，还应选择三层全千兆口核心交换机。

四、决定交换机性能的几个参数1、背板带宽背板带宽计算方法：端口数*端口速度*2=背板带宽，以华为S2700-26TP-SI为例，该款交换机有24个百兆口，两个千兆上联口。

背板带宽=24*100*2/1000+2*1000*2/1000=8.8Gbps。

2、包转发率包转发率的计算方法：满配置GE端口数×1.488Mpps+满配置百兆端口数×0.1488Mpps=包转发率（1个千兆端口在包长为64字节时的理论吞吐量为1.488Mpps，1个百兆端口在包长为64字节时的理论吞吐量为0.1488Mpps）。

视频监控网络中交换机选型的若干问题比如,现在有120台720P的摄像机要接入网络,交换机要如何选型?做监控用的,这个跟交换机的的包转发率和背板带宽有关系吗?还是只是带宽的问题?专注PoE交换机的丰润达简单解释下。

关于视频监控摄像头在网络部分的设备选型前,需要先规划下如下内容:1、120个摄像头在指挥中心中监控的画面,同时需要监控几路2、120个摄像头是多级式部署还是单级式部署。

3、120个摄像头有多少路同时录像,录像时的分辨率是多少,码率是多少?打个比方,120个网络摄像头,用交换机部署在不同的区域,每个交换机挂24路,同时每个摄像头都存储录像,监控中心需要随机轮巡12路前端实况。

那么计算如下:1、1个720P,正常的实况码流为4M,如果录像和实况是同一个码流,那么对于前端交换机这块需要的带宽是:4×24=96M,正常的百兆交换机即足够,但是交换机带宽的利用率一般只有60-70%,所以此时需要选择千兆交换机。

2、如果录像是调取子码流,子码流分辨率为D1,码流为2M,那么对于前端交换机,最大的带宽为:4×24+2×24=144M。

考虑到该交换机中的前端同时在监控中心处于实况状态的几率为绝对不高于30%,那么4×24×30%+2×24 不到78M,因此百兆交换机仍然不足够,需要千兆交换机。

3、至于监控服务器网络,为汇聚各前端承载网络,假设录像的分辨率为720P,码率也4M,那么实况和录像其实是一股流,对于监控网络的承载为120×4=480M,选千兆交换机足矣。

因此总结:对于超过百个监控点的监控系统需要使用千兆交换机,如果涉及到级联,还需要分别考虑各个层的交换机。

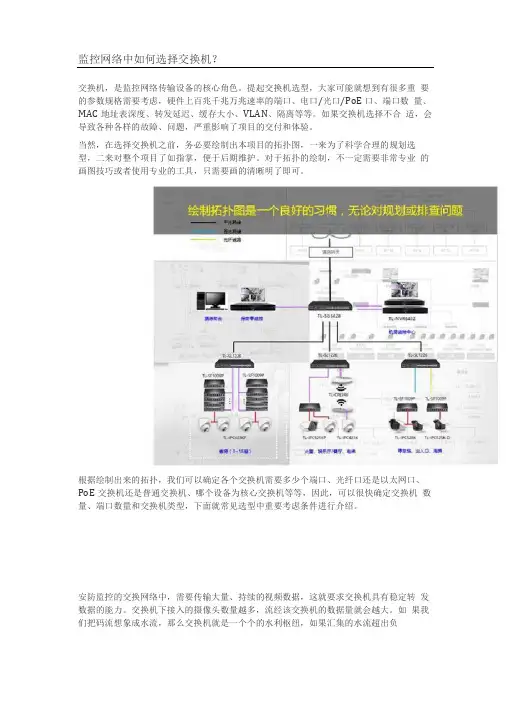

监控网络中如何选择交换机？交换机，是监控网络传输设备的核心角色。

提起交换机选型，大家可能就想到有很多重要的参数规格需要考虑，硬件上百兆千兆万兆速率的端口、电口/光口/PoE 口、端口数量、MAC地址表深度、转发延迟、缓存大小、VLAN、隔离等等。

如果交换机选择不合适，会导致各种各样的故障、问题，严重影响了项目的交付和体验。

当然，在选择交换机之前，务必要绘制出本项目的拓扑图，一来为了科学合理的规划选型，二来对整个项目了如指掌，便于后期维护。

对于拓扑的绘制，不一定需要非常专业的画图技巧或者使用专业的工具，只需要画的清晰明了即可。

根据绘制出来的拓扑，我们可以确定各个交换机需要多少个端口、光纤口还是以太网口、PoE交换机还是普通交换机、哪个设备为核心交换机等等，因此，可以很快确定交换机数量、端口数量和交换机类型，下面就常见选型中重要考虑条件进行介绍。

安防监控的交换网络中，需要传输大量、持续的视频数据，这就要求交换机具有稳定转发数据的能力。

交换机下接入的摄像头数量越多，流经该交换机的数据量就会越大。

如果我们把码流想象成水流，那么交换机就是一个个的水利枢纽，如果汇集的水流超出负载能力，大坝就会溃堤。

同理，如果交换机下的摄像头转发的数据量超出某个端口的转发能力，亦会造成这个端口丢弃大量的数据造成问题。

例如，一台百兆的交换机转发了超出100M的数据量，造成大量丢包，出现花屏卡顿。

那么，到底多少个摄像头，选择千兆接口呢？我们选择的唯一标准是：摄像头上联端口转发数据量的大小，如果上联接口承载的数据量大于70M，则这个端口就需要是千兆端口，也就是选择千兆交换机或者千兆上联交换机。

端口承担的流量大小决定是否用千兆流量二70M,用千兆交换快速计算方法：带宽值=（子码流+主码流）*通道数*1・2带宽值>70M,用千兆带宽值V70M,用百兆例如一个交换机下连接了20个H.264 200W的摄像头（4+1M），上联端口的转发速率是5*20*1.2=120M>70M，就需要使用千兆交换机。

监控系统交换机该如何选择？一，根据摄像机的码流和数量来选择1、摄像机码流选择交换机前，首先要弄清楚每路图像占用多少带宽。

2、摄像机数量要弄清楚交换机的带宽容量。

常用交换机有百兆交换机、千兆交换机。

它们的实际带宽一般只有理论值的 60~70% ，所以它们端口的可利用带宽大致是 60Mbps 或 600Mbps。

举例：根据你使用的网络摄像机的品牌看单台码流，再去估算一台交换机能接多少台摄像机。

比如130万：960p摄像机单台码流通常4M，用百兆交换机，那么就可以接15台（15×4=60M）；用千兆交换机，可以接150（150×4=600M）200万：1080P摄像机单台码流通常8M，用百兆交换机，可以接7台（7×8=56M）；用千兆交换机，可以接75台（75×8=600M）这些都是以主流的H.264摄像头为例给大家讲解的，H.265减半就可以了。

从网络拓扑结构上来讲，一个局域网通常是两到三层结构。

接摄像机那端为接入层，一般用百兆交换机就够了，除非你在一个交换机上接了很多个摄像机。

汇集层、核心层则要按该交换机汇聚了多少路图像来计算。

计算方法如下：如果接 960P 的网络摄像机，一般 15 路图像以内，用百兆交换机；超过 15路则用千兆交换机；如果接 1080P 的网络摄像机，一般 8 路图像以内，用百兆交换机，超过 8 路则用千兆交换机。

二，交换机的选择要求监控网络有三层架构方式：核心层，汇聚层，接入层。

1、接入层交换机的选择条件 1：摄像机码流：4Mbps，20 个摄像机就是 20*4=80Mbps。

也就是说，接入层交换机上传端口必须满足 80Mbps/s 的传输速率要求，考虑到交换机实际传输速率(通常为标称值的 50%，100M 的也就 50 M 左右，)，所以接入层交换机应选用具有 1000M 上传口的交换机。

条件 2：交换机的背板带宽，如选择 24 口交换机，自带二个1000M 口，总共 26 口，则接入层的交换机背板带宽要求为：(24*100M*2+1000*2*2)/1000=8.8Gbps 的背板带宽。

高清网络视频监控系统中交换机的选择目前视频监控系统已经完成从传统模拟视频监控到数字视频监控的全面升级，并逐渐发展到高清网络数字视频监控阶段，利用现有的办公网络、行业专网、光纤专网，甚至互联网和无线网络等基础架构，搭建以区域安防、生产监视等不同目的的高清网络视频监控系统。

其中百万级像素网络摄像机的大规模普及，既解决了传统模拟视频监控系统清晰度不足的尴尬局面也提高了监控系统的便捷性和安全性。

一、高清网络视频监控系统优势1.先进性：利用现有的综合布线网络传输图像，进行实时监控系统所需的前端设备少，连线简洁，后端仅需一套软件系统即可; 2.可靠性：主要设备网络摄像机采用了嵌入式实时操作系统，所需设备简单，而图像的传输是通过综合布线网络实现的，系统可靠性相当高;3.性能价格比：所需设备极其简单，系统的控制由后端的软件系统实现，省去了传统模拟监控系统中的大量设备，如昂贵的矩阵、画面分割器、切换器、视频转网络的主机等。

由于图像的传输通过综合布线网络，省去了大量的视频同轴电缆，降低了费用; 4.安全性：系统设置了不同等级的使用者权限，仅有最高级权限的用户才可对整个系统进行设置或更改，没有权限的用户是接收不到图像的。

另外，图像数据的存储是专有的格式;5.使用及维护性：系统的安装极其简单，软件系统的安装及使用也非常易懂。

在维护性方面，系统的接线十分简洁，而主要设备的可靠性很高，维护性能好，而且可实现远程维护;6.扩展及延伸性：当需要增加监控点和监控主机时，只需要通过现有网络增加一台摄像机或PC机即可，不需要对现有布线系统做什么改动;7.应用范围广阔：区域性监控，利用网络传送实时图像，如办公室、大楼等;跨区远端监控，连锁事业、大型工厂机房、远端老人、儿童看护、公共建筑、无人环境监控、金融机构分行监控、交通监管、错误警报辩识等。

二、影响高清网络视频监控系统质量的关键因素-----交换机高清网络视频监控系统中出现画面延时、卡顿等现象，造成这种现象的原因有很多，但大多数情况下还是交换机的配置不够合理，导致带宽不足造成的，那如何合理配置交换机？在选择交换机的时候又要考虑哪些技术参数呢？总体思路：首先在网络架构中分析交换机所处的位置和承担的职责，再结合视频监控的规模和布局，计算各交换机端口速率、背板带宽和包转发率等技术参数，得出准确数据后，最后进行交换机的选型，以成型高清网络视频监控解决方案。

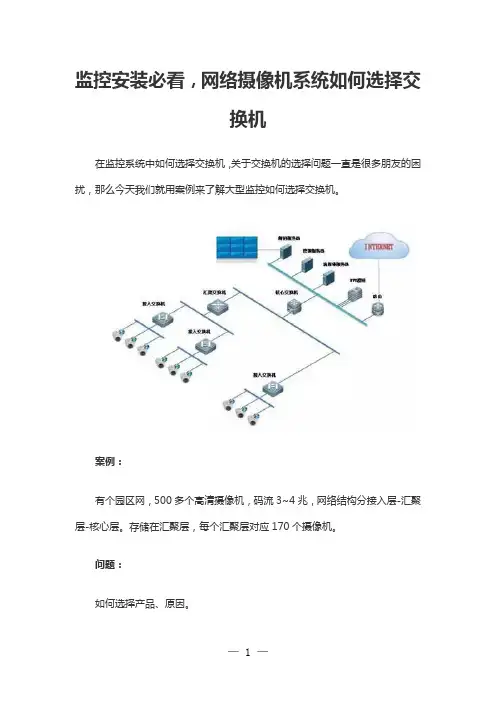

监控安装必看，网络摄像机系统如何选择交换机在监控系统中如何选择交换机，关于交换机的选择问题一直是很多朋友的困扰，那么今天我们就用案例来了解大型监控如何选择交换机。

案例：有个园区网，500多个高清摄像机，码流3~4兆，网络结构分接入层-汇聚层-核心层。

存储在汇聚层，每个汇聚层对应170个摄像机。

问题：如何选择产品、原因。

百兆与千兆的差别。

影响图像在网络中传输的原因有哪些？哪些是与交换机相关。

背板带宽所有端口容量X端口数量之和的2倍应该小于背板带宽，可实现全双工无阻塞的线速交换，证明交换机具有发挥最大数据交换性能的条件。

例如：一台最多可以提供48个千兆端口的交换机，其满配置容量应达到48×2G×2= 192Gbps，才能够确保在所有端口均在全双工时，提供无阻塞的线速包交换。

包转发率满配置包转发率(Mbps)=满配置GE端口数×1.488Mpps+满配置百兆端口数×0.1488Mpps ，其中1个千兆端口在包长为64字节时的理论吞吐量为1.488Mpps。

例如：如果一台交换机最多能够提供24个千兆端口，而宣称的包转发率不到35.71 Mpps(24 x 1.488Mpps = 35.71)，那么就有理由认为该交换机采用的是有阻塞的结构设计。

一般是两者都满足的交换机才是合格的交换机背板相对大，吞吐量相对小的交换机，除了保留了升级扩展的能力外就是软件效率/专用芯片电路设计有问题；背板相对小，吞吐量相对大的交换机，整体性能比较高。

摄像机码流影响清晰度的因素，通常是视频传输的码流设定（包含了编码发送及接收设备的编解码能力等），这是前端摄象机的性能，与网络无关。

.....通常用户认为清晰度不高，认为是网络原因造成的想法实际是个误区。

一根千兆链路能够支持数据传输计算：码流：4Mbps接入：24*4=96Mbps<1000Mbps<4435.2Mbps汇聚：170*4=680Mbps<1000Mbps<4435.2Mbps接入交换机接入层交换机，主要考虑到接入到汇聚之间的链路带宽。

网络监控系统交换机选配（参考）网络传输系统的组建对于高清网络视频监控系统的组建至关重要，如果传输系统不能满足网络视频流的传输要求，那么网络监控也就无从谈起。

在选择交换机之前，我们需弄清楚常用几种视频格式传输占用的码流：D1：1~2M 通常按1.5M码流计算720P/960P：3~6M 通常按4M码流计算1080P：5~10M 通常按6M码流计算监控系统常用网络结构拓扑图核心交换机汇聚层交换机接入层交换机安防监控系统网络交换层不应超过三级根据具体的组网方式，选择合适的交换机：接入层交换机：接入带宽=通过汇聚点摄像机的数量*摄像机的码流假设某汇聚点有6台100W或130W像素摄像机，考虑到960P的平均码流为4M，6*4=24M, 而百兆交换机的有效带宽约35M，故可以采用一台百兆接入层交换机。

假设某汇聚点有15台200W像素摄像机，考虑到1080P的平均码流为6M，15*6=80M, 超过百兆交换机有效带宽，故需要采用一台千兆接入层交换机。

存储容量计算：各视频格式存储码流占用D1：通常按1.5M码流计算容量720P/960P：通常按3M码流计算容量1080P：通常按5M码流计算容量计算公式：x（M码流）/8*xx（路）*3600（1小时）*24（1天）*xx（天）/1024/1024≈xxTB例：假设前端共100路130W像素摄像机，需存储一个月。

960P按一般码流3M计算，网络硬盘录像机录像资料保存30天容量计算：3（M码流）/8*100（路）*3600（1小时）*24（1天）*30（天）/1024/1024≈92.5TB共需要31块3T硬盘。

以上为本人经验总结，可作为网络系统架构配置参考。

如有不清楚的地方可与我联系，同时如有错误之处还望您不吝赐教！。

.网络高清监控系统中交换机选型案例：有个园区网，500多个高清摄像机，码流3~4兆，网络结构分接入层-汇聚层-核心层。

存储在汇聚层，每个汇聚层对应170个摄像机。

问题：如何选择产品、原因。

百兆与千兆的差别。

影响图像在网络中传输的原因有哪些？哪些是与交换机相关。

背板带宽所有端口容量X端口数量之和的2倍应该小于背板带宽，可实现全双工无阻塞的线速交换，证明交换机具有发挥最大数据交换性能的条件。

例如：一台最多可以提供48个千兆端口的交换机，其满配置容量应达到48×2G×2= 192Gbps，才能够确保在所有端口均在全双工时，提供无阻塞的线速包交换。

包转发率满配置包转发率(Mbps)=满配置GE端口数×1.488Mpps+满配置百兆端口数×0.1488Mpps ，其中1个千兆端口在包长为64字节时的理论吞吐量为1.488Mpps。

例如：如果一台交换机最多能够提供24个千兆端口，而宣称的包转发率不到35.71 Mpps(24 x1.488Mpps = 35.71)，那么就有理由认为该交换机采用的是有阻塞的结构设计。

一般是两者都满足的交换机才是合格的交换机背板相对大，吞吐量相对小的交换机，除了保留了升级扩展的能力外就是软件效率/专用芯片电路设计有问题；背板相对小，吞吐量相对大的交换机，整体性能比较高。

摄像机码流影响清晰度的因素，通常是视频传输的码流设定（包含了编码发送及接收设备的编解码能力等），这是前端摄象机的性能，与网络无关。

通常用户认为清晰度不高，认为是网络原因造成的想法实际是个误区。

一根千兆链路能够支持数据传输计算：码流：4Mbps接入：24*4=96Mbps<1000Mbps<4435.2Mbps汇聚：170*4=680Mbps<1000Mbps<4435.2Mbps接入交换机接入层交换机，主要考虑到接入到汇聚之间的链路带宽。

也即交换机的上联链路容量需要大于同时容纳的摄象机数*码率。

视频监控交换机怎么选？这篇文章告诉你！在选择交换机之前，先放上一张常见的项目拓扑图。

下面我们就交换机选型时的四个主要方面讲一下。

01选择千兆还是百兆？视频监控系统的网络中，需要传输大量、持续的视频数据，这就要求交换机具有稳定转发数据的能力。

交换机接入的摄像头数量越多，流经该交换机的数据量就会越大。

我们可以码流想象成水流，交换机就是一个个的水利枢纽，一旦流转的水流超出负荷，大坝就会溃堤。

同理，如果交换机下的摄像头转发的数据量超出某个端口的转发能力，也同样会造成这个端口丢弃大量的数据，出现问题。

比如百兆的交换机转发超出100M的数据量，就会造成大量丢包，导致花屏卡顿现象。

那么，到底接入多少个摄像头就需要选择千兆交换机呢？有一个标准，看摄像头上联端口转发数据量的大小：如果上联端口转发数据量大于70M，就选择千兆端口，即选择千兆交换机或千兆上联交换机。

这里有一个快速计算和选择的方法：带宽值=（子码流+主码流）*通道数*1.2①带宽值＞70M，用千兆②带宽值＜70M，用百兆举个栗子来说明：有台交换机，接入了20台H.264 200W的摄像机（4+1M），那么按此计算，上联端口的转发速率就是（4+1）*20*1.2=120M>70M，这种情况就要用千兆交换机。

某些场景里，交换机只有一个端口需要是千兆，但如果不能优化系统结构，平衡流量，那么就需要配千兆交换机或者千兆上联交换机。

问题来了1：码流计算过程是很清楚，但是为什么要乘以1.2呢？因为根据网络通讯原理，数据包的封装也是遵循TCP/IP协议的，数据部分需要打上各个协议层的头部字段才能顺利传输，所以头部也会占用一定比例的开销。

我们经常说的摄像机4M码率、2M码率等，指的其实都是数据部分的大小。

根据数据通信比例，头部开销约占20%，所以公式里要乘以1.2。

▲数据头部约占20%的开销问题来了2：为什么是70M不是100M呢？主要是为了考虑突发流量。

视频数据流是由很多的帧组成的，看似平缓的数据流，实际会发生很多瞬间突发数据，这种情况就需要交换机对数据的波动能够进行缓冲和整流处理。

视频监控网络设计方案一、引言随着社会的发展和科技的进步，视频监控系统在各个领域的应用已变得越来越重要。

为了确保视频监控系统的稳定运行和高效工作，本文将提出一个切实可行的视频监控网络设计方案。

二、网络拓扑结构设计为了满足视频监控系统的要求，我们采用星型拓扑结构来设计网络。

该网络拓扑结构以一个中心交换机为核心，将所有摄像头连接到该交换机上，以确保数据传输的高效和稳定。

中心交换机连接到核心路由器或防火墙，以实现对整个视频监控网络的管理和保护。

三、网络设备选择1. 中心交换机：选择具有高速转发能力和大容量的交换机，以应对大量摄像头的数据传输需求。

推荐使用Cisco Catalyst系列交换机。

2. 核心路由器或防火墙：选择性能强大、安全性高的设备，能够保护视频监控系统免受网络攻击。

推荐使用Juniper MX系列路由器或Fortinet防火墙。

3. 摄像头：选择具有高清晰度和良好像素的摄像头，以确保视频监控画面的清晰度。

推荐使用海康威视或大华科技的摄像头。

四、网络安全策略为保障视频监控系统的安全性，我们需要采取以下网络安全策略：1. VLAN划分：将视频监控网络与办公网络、访客网络隔离，并通过VLAN进行划分，以防止非授权用户访问视频监控数据。

2. 访问控制列表（ACL）：利用ACL限制对视频监控设备的访问权限，只允许经过授权的用户和设备进行访问，确保系统的安全性。

3. 网络流量加密：采用TLS/SSL等协议对视频监控网络的流量进行加密，防止数据被窃取和篡改。

4. 强化密码策略：对视频监控网络中的设备、交换机和路由器进行密码设置，要求使用复杂且定期更换的密码，以减少被破解的风险。

五、带宽规划为了满足视频监控数据的传输需求，我们需要进行带宽规划。

根据每个摄像头的分辨率、帧率和压缩方式，合理分配带宽资源。

建议将每个摄像头的带宽需求预留30%的冗余，以应对突发情况。

六、网络管理与监控为了保证视频监控网络的正常运行，需要采取以下网络管理与监控措施：1. 远程管理：通过网络管理系统远程管理视频监控设备，实时监控设备的运行状态和性能，并及时做出响应。

高清监控系统的交换机怎么选？
网络监控系统在我国的安防中占据了绝对的位置，在高清网络视频监控系统中，经常有客户反馈画面延时、卡顿等现象，造成这种现象的原因有很多，但大多数情况下还是交换机的配置不够合理，导致带宽不足造成的。

交换机是整个系统不可缺少的设备，它是否正确配置直接影响网络监控系统后期的稳定性。

随着高清摄像机的使用越来越多，如何选择合适的、满足监控整体网络架构性能的交换机也成了在高清监控系统前期方案制定、项目报价中有着很重要的作用。

一个合适的交换机，不仅能够发挥监控网络应有的功能并能够有效减少资源的浪费。

在选择交换机时，要从背板带宽和包转发率来选择。

背板带宽是交换机接口处理器或接口卡和数据总线间所能吞吐的最大数据量，它标志了交换机的总的数据交换能力，背板带宽越高则处理数据的能力就越强。

包转发率也成称端口吞吐量，是指路由器在某端口进行的数据包转发能力，包转发率越高性能越好。

从网络拓扑结构来讲，一个中大型高清网络视频监控系统需采用三层网络架构：接入层、汇聚层、核心层。

1、接入层交换机的选择：
接入层交换机主要下联前端网络高清摄像机，上联汇聚交换机。

以720P 网络摄像机4M码流计算，一个百兆口接入交换机最大可以接入几路720P网络摄像机呢?
我们常用的交换机的实际带宽是理论值的50%-70%，所以一个百兆口的。

监控系统选择百兆交换机和千兆交换机的方法展开全文在做实际项目的过程中，我们到底是该选择百兆交换机还是千兆交换机呢？百兆的成本显然要低于千兆，如果百兆能解决的问题，我们选择千兆的话就会显得比较浪费；如果是需要千兆交换机，而我们选择了百兆的话，就会造成卡顿或则是网络瘫痪。

我们前面有很多文章介绍过关于交换机选择的一些原则，如果你不记得了也没关系，概括起来大概是：1. 交换机的实用贷款和网络监控摄像机的码流大小有关；2. 网络监控摄像机的峰值带宽一定要能够稳定使用，这样才够；3. 网络监控的峰值带宽=码流*120%；4. 硬盘录像机添加摄像机后，会同时取IPC的主码流和子码流；5. 交换机实际的带宽通常建议不超过端口最大速率的70%，百兆接口使用杂70M以内，千兆在700M以内；6. 带宽值=（主码流+子码流）*取流路数*1.2接下来我们来看看具体的应用情况分析多个交换机串联：三个交换机A、B、C使用网线连接一起，每个交换机上各接入8个IPC，NVR在交换机A上同时管理所有IPC。

假设所有IPC均是主码流4M，子码流0.5M，那么：级联口3，必须要满足交换机C上所有IPC产生的贷款和，带宽=（4+0.5）*120%*8=43.2M，也就是说，级联口3只要是百兆的就可以用；级联口2，必须满足交换机B和C上所有IPC产生的带宽和，带宽=（4+0.5）*120%*（8+8）=86.4M>70M，所以级联口2必须使用千兆交换机。

级联口1，以此类推，也必须使用千兆交换机。

所以上图中的交换机选型时，交换机C百兆就可以，但是A和B 必须使用千兆交换机。

也就是说，想要确定自己需要在选择怎样的交换机，就必须要清楚项目中每个交换机所连接的IPC带宽，通过计算才能确定到底交换机带宽大小，而不是随意估算出来。

网络监控系统中交换机重要参数及选型建议网络监控系统在我国安防监控系统方案中已占据了举足轻重的位置，在实际的网络监控工程项目中，我们除了了解针对性的监控设备之外，还有一项至关重要的网络设备-交换机。

交换机的正确配置对于后期的网络监控系统的稳定性有着至关重要的作用。

交换机重要参数背板带宽背板带宽，是交换机接口处理器或接口卡和数据总线间所能吞吐的最大数据量。

背板带宽标志了交换机总的数据交换能力，单位为Gbps，也叫交换带宽。

一台交换机的背板带宽越高，处理数据的能力就越强。

背板带宽计算方法：端口数*端口速度*2=背板带宽，以华为S1724G为例，该款交换机有24个千兆口。

背板带宽=24*1000*2/1000=48Gbps。

背板带宽≤标称背板带宽，那么交换设备在背板带宽上是线速的，也称无阻塞。

转发性能（各端口包转发率之和）包转发率，也称端口吞吐量，是指路由器在某端口进行的数据包转发能力，单位通常使用pps（包每秒）来衡量。

一般来讲，低端的路由器包转发率只有几K到几十Kpps，而高端路由器则能达到几十Mpps（百万包每秒）甚至上百Mpps。

包转发率的计算方法：满配置千兆端口数×1.488Mpps+满配置百兆端口数×0.1488Mpps=包转发率（1个千兆端口在包长为64字节时的理论吞吐量为1.488Mpps，1个百兆端口在包长为64字节时的理论吞吐量为0.1488Mpps）。

以华为S2700-26TP-SI为例，该款交换机有24个百兆口，两个千兆上联口。

包转发率=24*0.1488Mpps+2*1.488Mpps=6.5472Mpps。

整机转发率≤标称包转发率，那么交换设备在整机转发上是线速的，也称无阻塞。

交换机选型建议对于一套大中型网络监控系统其交换机配置一般由接入层、汇聚层、核心层三部分组成。

接入层：可选择8路或16路普通百兆交换机，建议接入交换机上摄像机数量控制在6-10台。

汇聚层：性能比接入交换机要求要高，可选择带千上传口的二层交换机。
