压力和流量控制阀

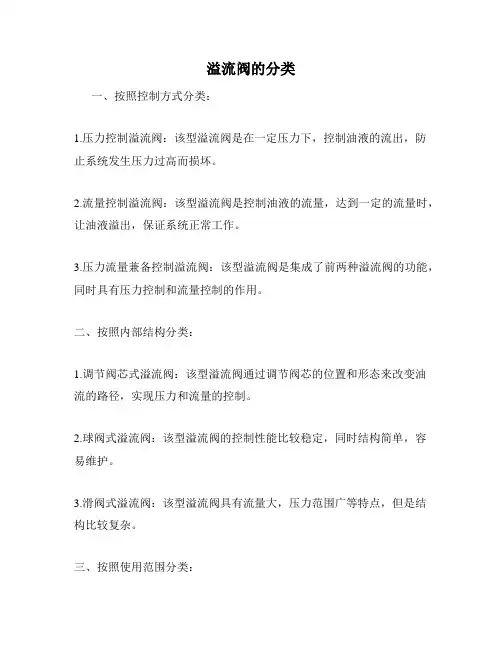

溢流阀的分类
一、按照控制方式分类：
1.压力控制溢流阀：该型溢流阀是在一定压力下，控制油液的流出，防止系统发生压力过高而损坏。

2.流量控制溢流阀：该型溢流阀是控制油液的流量，达到一定的流量时，让油液溢出，保证系统正常工作。

3.压力流量兼备控制溢流阀：该型溢流阀是集成了前两种溢流阀的功能，同时具有压力控制和流量控制的作用。

二、按照内部结构分类：
1.调节阀芯式溢流阀：该型溢流阀通过调节阀芯的位置和形态来改变油流的路径，实现压力和流量的控制。

2.球阀式溢流阀：该型溢流阀的控制性能比较稳定，同时结构简单，容易维护。

3.滑阀式溢流阀：该型溢流阀具有流量大，压力范围广等特点，但是结构比较复杂。

三、按照使用范围分类：
1.工业用溢流阀：该型溢流阀主要用于大型机械设备和重型工业设备上，要求承载能力高，精度要求高。

2.汽车用溢流阀：该型溢流阀主要用于汽车等交通工具系统中，要求响应速度快、安全可靠。

3.航空航天用溢流阀：该型溢流阀主要用于航空和航天领域，要求稳定性能好，耐高温、高压等特殊环境。

四、按照应用场合分类：
1.定向溢流阀：该型溢流阀主要用于需要控制单向流动的系统中。

2.可调溢流阀：该型溢流阀主要用于需要调节压力和流量的系统中。

3.比例式溢流阀：该型溢流阀主要用于需要进行精确流量调节的系统中。

以上就是溢流阀的分类介绍，不同的分类标准可以根据使用需求灵活
选择，使得液压系统能够更好地运作。

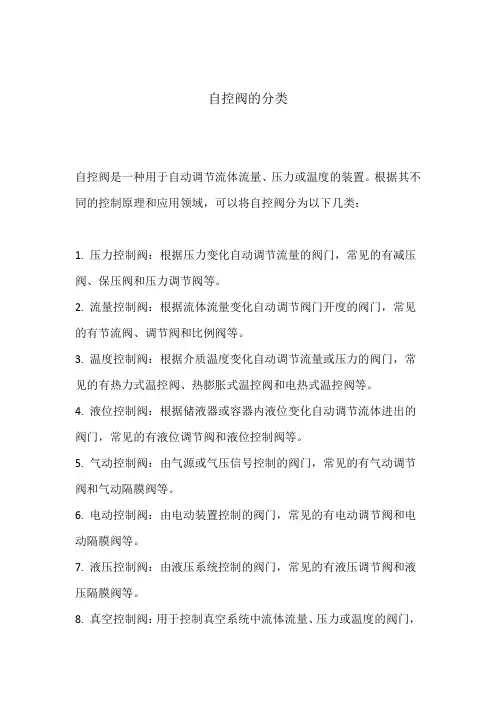

自控阀的分类
自控阀是一种用于自动调节流体流量、压力或温度的装置。

根据其不同的控制原理和应用领域，可以将自控阀分为以下几类：
1. 压力控制阀：根据压力变化自动调节流量的阀门，常见的有减压阀、保压阀和压力调节阀等。

2. 流量控制阀：根据流体流量变化自动调节阀门开度的阀门，常见的有节流阀、调节阀和比例阀等。

3. 温度控制阀：根据介质温度变化自动调节流量或压力的阀门，常见的有热力式温控阀、热膨胀式温控阀和电热式温控阀等。

4. 液位控制阀：根据储液器或容器内液位变化自动调节流体进出的阀门，常见的有液位调节阀和液位控制阀等。

5. 气动控制阀：由气源或气压信号控制的阀门，常见的有气动调节阀和气动隔膜阀等。

6. 电动控制阀：由电动装置控制的阀门，常见的有电动调节阀和电动隔膜阀等。

7. 液压控制阀：由液压系统控制的阀门，常见的有液压调节阀和液压隔膜阀等。

8. 真空控制阀：用于控制真空系统中流体流量、压力或温度的阀门，
常见的有真空调节阀和真空隔膜阀等。

这些是常见的自控阀的分类，每个分类下还有更具体的阀门类型，同时也存在一些交叉或综合应用的自控阀。

根据具体的应用场景和需求，选择合适的自控阀是非常重要的。

压力控制阀工作原理压力控制阀是一种用于控制流体在管道中压力的阀门。

它主要由阀体、阀芯、弹簧、调节螺钉、压力传感器等组成。

根据不同的工作原理，压力控制阀可以分为几种类型，例如调整型、开关型、安全型和安全减压型等。

调整型压力控制阀：调整型压力控制阀是一种通过调节阀芯位置来控制流体压力的阀门。

它主要由可调式弹簧和调节螺钉等组件构成。

当管道中的流体压力升高时，弹簧会被压缩，阀芯会向下移动，减小流体的流量，从而降低压力。

反之，当管道中流体压力下降时，弹簧会膨胀，阀芯会向上移动，增加流体的流量，增加管道内的压力。

这样，通过调节阀芯的位置，可以控制管道内的流体压力。

安全型压力控制阀是一种将阀门关闭和加强压力逐渐释放两种功能结合起来的压力控制阀。

当管道内的流体压力超过预设的阈值时，弹簧将阀芯向下推动，使其完全关闭，以避免过高的压力造成危险。

此时，管道内的流体将被困于阀门内，直到压力降低到安全水平并逐渐释放。

安全减压型压力控制阀主要用于处理高压气体或液体，在管道内的高压状态下，当管道内的流体达到设定压力值时，底部调节阀芯关闭，使出口压力维持在设定好的安全值，从而达到降低压力的目的。

压力控制阀是一种可以帮助我们控制管道内流体压力水平的重要设备。

无论是在工业生产中，还是在民用建筑中，都可以看到它的应用。

不同类型的压力控制阀具有不同的工作原理，可以根据需要选择合适的压力控制阀门来满足不同的需求。

压力控制阀是工业生产设备中使用比较广泛的阀门之一。

在工业生产中，流体压力的控制是非常关键的，若管道流量或压力不能控制，会产生危险，甚至会导致生产事故发生。

压力控制阀的使用非常重要，其工作原理也影响着阀门的应用领域和适用范围。

一、压力控制阀的适用范围1.控制管道内流体压力水平，以保证安全生产；2.按需调节流体流量，以提高生产效率；3.调节流体压力水平，以保持产品质量一致性；4.防止管道堵塞和漏水等危险情况的发生。

二、压力控制阀的工作原理不同的压力控制阀采用不同的工作原理来实现对管道内流体压力和流量的控制。

多功能水泵控制阀在水泵中的应用
多功能水泵控制阀是一种常用于水泵系统中的控制元件，其主
要作用是控制水泵的启停、水流量的调节、压力的控制等。

多功能
水泵控制阀的主要应用包括以下几个方面：
1. 控制水泵的启停
多功能水泵控制阀可通过控制水泵的启停，实现水泵的自动运
行和停止。

当水泵需要运行时，控制阀将打开相应的电磁阀，使水
泵自动启动并开始工作。

当水泵工作时间到达设定值时，控制阀会
将电磁阀关闭，停止水泵的工作。

2. 水流量控制
多功能水泵控制阀可以通过对阀门的开启程度进行调节，控制
水泵输出的水流量，从而满足不同的需求。

当需要较大的水流量时，控制阀将阀门打开，使水泵输出的水流量增大；当需要较小的水流
量时，控制阀将阀门关闭，使水泵输出的水流量减少。

3. 压力控制
多功能水泵控制阀可以通过调节阀门的开启程度，控制水泵输
出的水压力，从而满足不同的需要。

当需要较大的水压力时，控制
阀将阀门打开，使水泵输出的水压力增大；当需要较小的水压力时，控制阀将阀门关闭，使水泵输出的水压力减少。

4. 水泵保护
多功能水泵控制阀可以对水泵进行监控和保护，当水泵出现故障时，可以及时发现并停止水泵的工作，以避免损伤。

控制阀还可以对水泵进行定期维护和保养，以延长其使用寿命。

多功能水泵控制阀在水泵中的应用十分广泛，可以实现水泵的自动运行和停止、水流量和压力的控制、水泵的保护等多种功能，大大简化了水泵系统的运行和维护。

液压阀的种类The final revision was on November 23, 2020液压阀的种类（所有的）溢流阀﹑减压阀、顺序阀、节流阀、集流阀、分流阀、调速阀、单向阀、换向阀、电磁阀、反向控制阀压力控制阀：溢流阀﹑减压阀和顺序阀流量控制阀：节流阀，集流阀，分流阀，调速阀方向控制阀：单向阀和换向阀压力控制阀按用途分为溢流阀﹑减压阀和顺序阀。

(1)溢流阀：能控制液压系统在达到调定压力时保持恆定状态。

用於过载保护的溢流阀称为安全阀。

当系统发生故障，压力昇高到可能造成破坏的限定值时，阀口会打开而溢流，以保证系统的安全。

(2)减压阀：能控制分支迴路得到比主迴路油压低的稳定压力。

减压阀按它所控制的压力功能不同，又可分为定值减压阀(输出压力为恆定值)﹑定差减压阀(输入与输出压力差为定值)和定比减压阀(输入与输出压力间保持一定的比例)。

(3)顺序阀：能使一个执行元件(如液压缸﹑液压马达等)动作以后，再按顺序使其他执行元件动作。

油泵產生的压力先推动液压缸1运动，同时通过顺序阀的进油口作用在面积A 上，当液压缸1运动完全成后，压力昇高，作用在面积A 的向上推力大於弹簧的调定值后，阀芯上昇使进油口与出油口相通，使液压缸2运动。

流量控制阀利用调节阀芯和阀体间的节流口面积和它所產生的局部阻力对流量进行调节，从而控制执行元件的运动速度。

流量控制阀按用途分为 5种。

(1)节流阀：在调定节流口面积后，能使载荷压力变化不大和运动均匀性要求不高的执行元件的运动速度基本上保持稳定。

(2)调速阀：在载荷压力变化时能保持节流阀的进出口压差为定值。

这样，在节流口面积调定以后，不论载荷压力如何变化，调速阀都能保持通过节流阀的流量不变，从而使执行元件的运动速度稳定。

(3)分流阀：不论载荷大小，能使同一油源的两个执行元件得到相等流量的为等量分流阀或同步阀；得到按比例分配流量的为比例分流阀。

(4)集流阀：作用与分流阀相反，使流入集流阀的流量按比例分配。

液压系统流量控制阀的工作原理
液压系统流量控制阀是液压系统中一种重要的控制元件，它能够控制液压系统中的流量，保证液压系统的正常工作。

流量控制阀的工作原理基于流体力学原理以及压力控制原理。

当液体从进口进入流量控制阀时，会在阀芯下方形成一个高压区域，而在阀芯上方形成一个低压区域。

当阀芯上方的压力与下方的压力相等时，阀芯就会停止移动，从而实现了对流量的控制。

流量控制阀的控制方式有两种：一种是通过调节阀口的大小来控制流量；另一种是通过调节阀芯的位置来控制流量。

其中，通过调节阀口大小的控制方式是通过改变阀口的大小来改变液体的流速和流量；而通过调节阀芯位置的控制方式是通过改变阀芯的位置来改变液体通过阀芯的截面积，从而改变液体的流速和流量。

流量控制阀的工作原理和控制方式决定了它在液压系统中的应用范围非常广泛。

在液压系统中，流量控制阀通常用于控制液压缸的速度，从而实现机械运动的平稳和精确控制。

此外，流量控制阀还可以用于防止液压系统中的冲击压力，保护液压系统中的其他元件。

- 1 -。

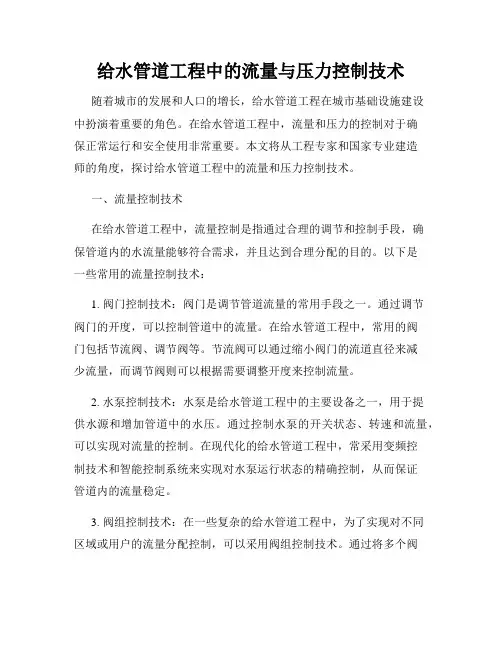

给水管道工程中的流量与压力控制技术随着城市的发展和人口的增长，给水管道工程在城市基础设施建设中扮演着重要的角色。

在给水管道工程中，流量和压力的控制对于确保正常运行和安全使用非常重要。

本文将从工程专家和国家专业建造师的角度，探讨给水管道工程中的流量和压力控制技术。

一、流量控制技术在给水管道工程中，流量控制是指通过合理的调节和控制手段，确保管道内的水流量能够符合需求，并且达到合理分配的目的。

以下是一些常用的流量控制技术：1. 阀门控制技术：阀门是调节管道流量的常用手段之一。

通过调节阀门的开度，可以控制管道中的流量。

在给水管道工程中，常用的阀门包括节流阀、调节阀等。

节流阀可以通过缩小阀门的流道直径来减少流量，而调节阀则可以根据需要调整开度来控制流量。

2. 水泵控制技术：水泵是给水管道工程中的主要设备之一，用于提供水源和增加管道中的水压。

通过控制水泵的开关状态、转速和流量，可以实现对流量的控制。

在现代化的给水管道工程中，常采用变频控制技术和智能控制系统来实现对水泵运行状态的精确控制，从而保证管道内的流量稳定。

3. 阀组控制技术：在一些复杂的给水管道工程中，为了实现对不同区域或用户的流量分配控制，可以采用阀组控制技术。

通过将多个阀门组合在一起，形成一个阀组，可以实现快速切换和精确调节不同区域或用户之间的流量。

二、压力控制技术给水管道工程中的压力控制是指通过合理的控制手段，保持管道内的水压在一定范围之内，以确保管道正常运行和用户正常使用。

以下是一些常用的压力控制技术：1. 水泵控制技术：水泵作为增加管道水压的关键设备，对于压力控制至关重要。

通过调节水泵的开关状态、转速和流量，可以实现对管道内的压力控制。

同样，采用变频控制技术和智能控制系统可以实现对水泵运行状态的精确控制，从而保证管道内的压力稳定。

2. 阀门控制技术：阀门也可以用于压力控制。

通过调节阀门的开度，可以实现流量的控制，从而间接影响管道内的压力。

在现代化的给水管道工程中，常使用调节阀来实现对流量和压力的综合控制。

比例换向阀工作原理
比例换向阀（Proportional Directional Valve）是一种可以精确控制液压系统液压流量和方向的换向阀。

其工作原理如下：
1. 油液流动路径：比例换向阀内部包含多个液压油孔和通道。

油液从液压泵流入换向阀，通过不同的通道流动到执行元件，如液压缸或液压马达。

2. 压力控制：比例换向阀内部有压力传感器，可以感知油液的压力。

一旦油液的压力超过设定的阈值，比例换向阀可以自动调整通道的大小，以降低油液的压力，保持系统在安全工作范围内。

3. 流量控制：比例换向阀内部还包含流量控制阀。

通过调节这些阀门的开度，可以精确控制油液的流量。

当需要调整液压系统的流量时，可以通过控制比例换向阀的电气信号来改变流量控制阀门的开度。

4. 电气控制：比例换向阀具有电气控制功能，可以通过电气信号来控制阀门的开闭和流量的调节。

通常使用电磁比例阀来实现电气控制功能。

比例换向阀接收来自控制器的电气信号，根据信号的大小和方向，控制阀门的位置和开度，从而实现液压系统的比例控制。

总结：比例换向阀通过感知油液压力和控制油液流量来实现精确的液压系统控制。

它可以根据电气信号来调节阀门的位置和开度，从而实现对液压流量和方向的精确控制。

机油控制阀原理
机油控制阀是发动机中的关键部件，它的作用是调节机油的流量和压力，确保发动机各部件得到充分的润滑。

机油控制阀的原理如下：
1. 控制阀结构：机油控制阀通常由阀体、阀芯、弹簧和密封圈组成。

阀体连接在发动机上，通过阀芯的移动，来控制机油的流向和流量。

2. 压力调节：机油控制阀通过调节阀芯的位置，改变流经阀体的机油压力。

当阀芯向上移动，机油进入阀体的压力增加；当阀芯向下移动，机油进入阀体的压力减小。

3. 流量控制：机油控制阀还可以通过调节阀芯的开闭程度，控制机油的流量。

当阀芯关闭时，机油流量减小；当阀芯开启时，机油流量增加。

4. 温度控制：部分机油控制阀还具有温度控制功能，可根据发动机的工作温度来调整机油的流量和压力。

当发动机冷启动时，阀芯会保持关闭状态，以便加快机油的升温过程；当发动机达到正常工作温度时，阀芯开始开启，让机油正常流动。

总之，机油控制阀通过调节阀芯的位置和开闭程度，控制机油的流量和压力，确保发动机各部件的润滑效果。

这对于发动机的正常运行和延长发动机寿命都非常重要。

流量控制阀的主要性能要求(1)进出油腔最小压差指节流口全开，通过额定流量时，阀进出油腔的压差，一般在1MPa左右。

如果压差过低，减压阀部分不能正常工作，就不能对节流阀进行有效的压力补偿，因而影响流量的稳定。

(2)流量调节范围流量调节范围越大越好，并且调节时，流量变化均匀，调节性能好。

(3)最小稳定流量指流量控制阀能正常工作的最小流量，即流量的变化率不大于10％，不出现断流的现象。

QF型流量控制阀和QDF单向流量控制阀的最小稳定流量，一般为额定流量的10％左右。

(4)不易堵塞特别是小流量时要不易堵塞。

(5)通过阀的流量受温度的影响要小。

(6)内泄漏小即节流阀全关闭时，进油腔压力调至额定压力时，从阀芯和阀体配合间隙处由进油腔泄漏到出油腔的流量要小。

2．流量控制阀使用中的问题与解决方法(1)流量调节失灵调节节流部分时出油腔流量不发生变化，其主要原因是阀芯径向卡住和节流部分发生故障等。

减压阀芯或节流阀芯在全关闭位置时，径向卡住，会使调节节流口开度而出油腔的流量不发生变化。

当节流调节部分发生故障时，会使调节螺杆不能轴向移动，使出油腔流量也不发生变化。

发生阀芯卡住或节流调节部分故障时，应进行清洗和修复。

(2)流量不稳定节流调节型流量控制阀当节流口调整好缩紧后，有时会出现流量不稳定现象，特别在最小稳定流量时容易发生，其主要原因是锁紧装置松动，节流口部分堵塞，油温升高，进、出油腔最小压差过低和进、出油腔接反等。

油流反向通过流量控制阀时，减压阀对节流阀不起压力补偿作用，使流量控制阀变成节流阀。

故当进、出油腔油液压力发生变化时，流经的流量就会发生变化，从而导致流量不稳定。

因此在使用时要注意进、出油腔的位置，避免接反。

(3)内泄漏量增大减压节流型流量控制阀节流口关闭时，是靠间隙密封的，因此不可避免有一定的泄漏量。

当密封面磨损过大时，会引起内泄漏量增加，使流量不稳定，特别是影响到最小稳定流量。

东莞巨丰液压制造有限公司。

正规多功能水泵控制阀技术参数水泵控制阀是一种用于控制水泵流量和压力的重要设备，它在工业生产中起着至关重要的作用。

正规多功能水泵控制阀技术参数是指这种控制阀具备的性能指标和功能特点。

下面我们将就正规多功能水泵控制阀技术参数进行详细介绍。

一、流量范围正规多功能水泵控制阀的流量范围是指它可以控制的水流量的变化范围。

在实际应用中，根据不同的工艺要求和管道系统的特点，需要控制不同范围的流量。

正规多功能水泵控制阀的流量范围通常是根据用户需求来设计和制造的。

二、调节精度正规多功能水泵控制阀的调节精度是指它能够达到的流量调节精度。

在工业生产过程中，精确的流量控制对产品质量和工艺稳定性具有重要意义。

正规多功能水泵控制阀的调节精度通常要求能够达到较高的水平。

三、压力范围正规多功能水泵控制阀的压力范围是指它能够承受的工作压力范围。

在不同的工业领域，水泵工作的压力可能会有所不同，因此正规多功能水泵控制阀的压力范围需要根据实际工作条件来确定。

四、控制方式正规多功能水泵控制阀的控制方式是指它所采用的控制方法。

目前常见的控制方式包括手动控制、电动控制、气动控制和液动控制等多种方式。

根据实际需要，正规多功能水泵控制阀可以选择不同的控制方式来实现自动化控制。

五、阀体材质正规多功能水泵控制阀的阀体材质是指它的主要材料成分。

阀体材质的选择直接影响到控制阀的耐腐蚀性能和使用寿命。

常见的阀体材质包括铸铁、碳钢、不锈钢等，用户在选择正规多功能水泵控制阀时需要根据介质性质和工作环境来确定最合适的材质。

六、防腐措施在某些特殊的工业场合，介质可能具有较强的腐蚀性，因此正规多功能水泵控制阀需要采取相应的防腐措施，以确保其长期稳定运行。

常见的防腐措施包括涂覆特殊防腐涂层、选用耐腐蚀材料等。

正规多功能水泵控制阀技术参数是非常重要的，用户在选择和使用正规多功能水泵控制阀时，需要充分考虑它的流量范围、调节精度、压力范围、控制方式、阀体材质和防腐措施等因素，以确保它能够满足实际工程需求，并具有稳定可靠的性能。

缓冲阀工作原理
缓冲阀是一种可以调节流体压力和流量的设备，它在管道系统中起到一个控制阀门的作用。

缓冲阀采用一定的结构来实现阀门的开关，并通过调节阀门的开度来控制流体的流量和压力。

缓冲阀通常由阀体、阀盖、阀瓣和阀座等部件组成。

当需要调节流体压力和流量时，通过旋转或移动阀瓣，可以改变阀门的开度。

当阀门完全开启时，流体可以自由通过缓冲阀；当阀门完全关闭时，流体无法通过缓冲阀。

缓冲阀的工作原理主要是利用流体进入阀体后形成的流道和压力差来实现流体的调节。

在阀门开启的情况下，流体通过缓冲阀流道，流速相对较快，压力相对较低。

当阀门关闭时，流体无法通过缓冲阀流道，产生较大的阻力，从而增加流体的压力。

通过调节阀瓣的开度，可以改变流体通过缓冲阀的流速和压力。

当阀瓣完全打开时，流体流速最大，压力最低；当阀瓣完全关闭时，流体无法通过缓冲阀，压力最高。

通过调节阀瓣的开度，可以在这两个极端之间实现流速和压力的连续调节。

缓冲阀通常用于需要控制流体压力和流量的场合，如水力工程、化工设备、给排水系统等。

通过调节缓冲阀的开度，可以达到自动控制流体的目的，提高设备的运行效率，保证系统的安全性和稳定性。

消防流量阀的工作原理
消防流量阀是一种用于控制和调节消防系统中的水流量的阀门装置。

其工作原理如下：
1. 开启和关闭：消防流量阀可以通过手动操作或电动操作来控制水流的开启和关闭。

手动操作通常是通过旋转或拉动阀柄来实现，而电动操作则通过接收控制信号，通过电机或电磁驱动来自动打开或关闭阀门。

2. 流量控制：消防流量阀通过调节阀门的开度来控制水流的流量。

当阀门完全打开时，水流量最大；而当阀门完全关闭时，水流量为零。

通过调节阀门的开度，可以在需要的范围内实现水流量的精确控制。

3. 压力调节：消防流量阀还可用于调节消防系统中的水压。

当阀门打开时，水流经过阀门时会有一定的阻力，从而引起一定的压力损失。

通过合理地调节阀门的开度，可以控制水流经过阀门后的压力水平。

4. 自动控制：某些消防流量阀具有自动控制功能，可以根据系统中的压力变化自动调节阀门的开度，以保持恒定的流量或压力。

这种自动控制功能可以通过传感器来实现，传感器可以感知系统中的压力变化并将信号传递给控制器，控制器再根据设定的参数来自动调节阀门的开度。

总结起来，消防流量阀的工作原理主要是通过手动或电动操作控制阀门的开启和关闭，通过调节阀门的开度来控制水流量，
并根据系统中的压力变化自动调节阀门的开度，以实现精确的流量和压力控制。
