目录摘要 (1)目录 (1)绪论 (3)第一章汽车防撞报警系统设计简介 (4)1.1 设计概要 (4)1.1.1设计任务与要求 (4)1.1.2研究方法 (4)1.1.3解决的关键问题 (4)1.2 汽车防撞报警系统设计的意义 (5)第二章设计思路分析 (7)2.1 系统总体方案 (7)2.2 工作原理 (8)2.3 控制器AT89C2051的功能特点 (8)第三章系统硬件电路设计 (9)3.1 系统硬件方案设计 (9)3.2 遥控器控制框图 (10)3.3 工作原理剖析 (11)3.3.1传感器的选择 (11)3.3.2超声波的发射与接收电路 (11)3.3.3测速原理 (12)3.4 实物设计所能达到的功能及操作说明 (12)第四章系统软件电路设计 (14)4.1 主程序 (14)4.2 串口通信模块——transplant．C (15)4.3 程序编写 (16)第五章调试与测试 (18)总结 (19)参考文献 (20)附录1 (20)附录2 (22)致谢 (25)绪论随着时代的发展及社会的进步，越来越多的汽车进入了普通人的家庭。

汽车逐渐成为人们生活中不可缺少的一部分。

尽管公路条件在不断地改进，但仍然避免不了公路上汽车拥挤的现状，再加上设计车速不断提高，恶性交通事故无时无刻不在发生，给人们和社会带来了巨大的生命与财产损失。

汽车防撞报警系统也因此应用而生。

汽车防撞报警系统是一种当汽车离障碍物较近时向司机预先发出报警信号的装置，通常系统的各个探测器安装于汽车的几个关键的车身部位，能探测到接近车身的行人、车辆和周围的障碍物，能向司机或乘客提前发出即将发生撞车危险的信号，促使司机甚至撇开司机采取应急措施处理特殊险情，避免损失。

同时当汽车发生故障时，可以通过按动警示信号键向过往的车辆发送无线警示信号，提醒过往车辆的司机注意，从而更有效地避免交通事故的发生。

汽车的各种方便性正不断地被人们所接受，现如今如同是一般的家用电器一样地进入平常百姓的家中，开发本系统，可以广泛地安装于各种家用轿车、客车、货车等，如与车载微型电脑相配合，可以实现更多的人工智能化操作，是实现汽车无人驾驶必不可少的一个组成部分，也是未来汽车的发展方向，因此运用前景是相当可观。

汽车防撞预警系统设计一、系统概述汽车防撞预警系统主要由传感器、控制器、报警装置和执行机构四部分组成。

传感器负责实时监测车辆周围的环境信息，控制器对收集到的信息进行处理和分析，判断是否存在碰撞风险，如有风险，立即启动报警装置并控制执行机构进行干预。

二、传感器选型与布局1. 传感器选型为实现全天候、全方位的监测，本系统选用毫米波雷达、摄像头和超声波传感器三种传感器。

毫米波雷达具有穿透力强、抗干扰能力强等优点，适用于雨雾等恶劣天气；摄像头可识别道路标志、行人和车辆等目标；超声波传感器则用于检测车辆周围的近距离障碍物。

2. 传感器布局根据车辆结构和行驶需求，本系统将传感器均匀分布在车辆的前后左右四个方向，确保无死角监测。

具体布局如下：（1）前方：安装两个毫米波雷达，分别位于车辆前保险杠两侧，覆盖前方120°的监测范围。

（2）后方：安装一个毫米波雷达，位于车辆后保险杠中央，覆盖后方60°的监测范围。

（3）左右两侧：各安装一个摄像头，分别位于车辆左右两侧，覆盖左右两侧60°的监测范围。

（4）四周：安装四个超声波传感器，分别位于车辆前后保险杠和左右两侧，用于检测近距离障碍物。

三、控制器设计1. 算法设计（1）数据预处理：对传感器采集到的数据进行去噪、滤波等处理，提高数据质量。

（2）目标检测与识别：通过摄像头识别道路标志、行人和车辆等目标，结合毫米波雷达和超声波传感器数据，确定目标的位置、速度等信息。

（3）碰撞风险评估：根据目标的位置、速度等信息，计算与本车的相对距离和相对速度，预测未来一段时间内可能发生的碰撞情况。

（4）预警决策：根据碰撞风险评估结果，判断是否触发预警。

2. 硬件设计控制器硬件部分主要包括处理器、存储器、通信接口等。

处理器选用高性能、低功耗的嵌入式芯片，满足系统实时性和稳定性的需求；存储器用于存储算法模型和运行数据；通信接口负责与传感器、报警装置和执行机构进行数据交互。

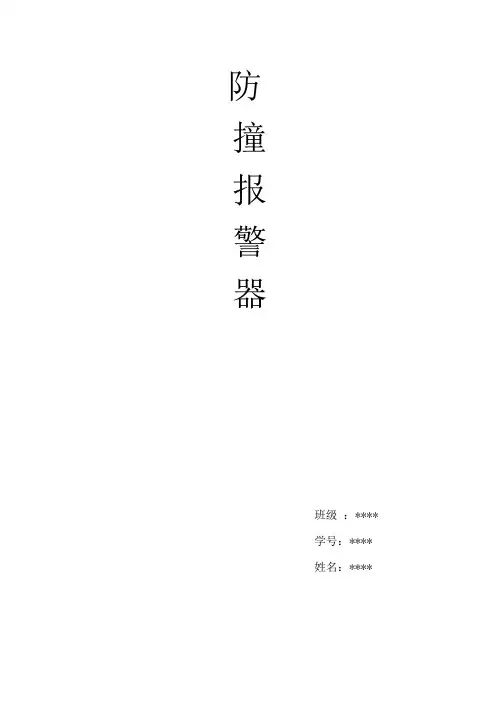

防撞报警器班级：****学号：****姓名：****1.系统方案设计1.1 概述随着社会经济的发展交通运输业日益兴旺，汽车的数量也在大幅攀升。

交通拥挤状况也日趋严重，撞车事件屡屡发生，造成了不可避免的人身伤亡和经济损失。

汽车倒车防撞测距报警器一般有四种：1嘀嘀声加闪光，2音乐声加闪光，3语音声加闪光，4倒车到危险距离时发出警报声的超声波倒车报警器，由于很多研究都采用的是特殊难购的专用元件，使其难以推广，本设计采用国内生产的通用元件，成本较低廉，本设计使其在整个倒车过程中自动测量车尾到最近障碍物的距离，在倒车到极限距离时会发出急促的警告声，提醒驾驶员注意刹车。

(1) 预警时间不足最大有效探测距离的问题，大多数倒车雷达的最大有效探测距离：墙面小于2.5m,行人0.6-1.2 m。

如此以来，等报警器报警后汽车再减速就很紧张，明显感到预警时间不足。

(2) 反映速度迟钝多数成品倒车雷达的显示速度因为考虑到抗干扰等因素，显示更新的速度约0.2-0.4s，即在0.2-0.4s显示一次距离，根据以上的推断，从倒车雷达发现目标到发出警报如果需要3s秒，这时车已经行使了0.45s，这显然感到反应迟钝。

1.2 本设计的目的本设计可望成为驾驶员特别是货车以及公共汽车驾驶员的好帮手，可有效的减少和避免那些视野不良的大型汽车的如冷藏车、集装箱车、垃圾车、食品车、载货车、公共汽车等倒车交通事故。

1.3 研究意义超声波测距法是最常见的一种距离测距方法，应用于汽车停车的前后左右防撞的近距离，低速状况，以及在汽车倒车防撞报警系统中，超声波作为一种特殊的声波，同样具有声波传输的基本物理特性——折射，反射，干涉，衍射，散射。

超声波测距即是利用其反射特性，当车辆后退时，超声波距离传感器利用超声波检测车辆后方的障碍物位置，并利用指示灯及蜂鸣器把车辆到障碍物的距离及位置通知驾驶人员，起到安全的作用。

2.工作原理2.1方案比较超声技术是一门以物理、电子、机械及材料学为基础的通用技术之一。

汽车倒车防撞报警装置1.设计思路利用超声波测距原理，用超声波传感器发射和接收超声波。

用单片机计算出超声波发射和接收的时间差，从而算出距离，当小于这个距离时实施报警。

2．设计方案2.1报警装置工作原理图1 系统框图超声波发射传感器向某一方向发射超声波，在发射时刻的同时开始计时，超声波在空气中传播，途中碰到障碍物就立即返回来，超声波接收器收到反射波就停止计时。

常温下超声波在空气中的传播速度为 C=340m/s，根据计时器记录的时间 t，就可以计算出发射点距障碍物的距离(S)，即：S=C*t/2=C*t0 其中，t0就是所谓的渡越时间。

如果距离小于0.5m，则单片机AT89C51便给P20口一个信号，使得报警电路工作，实现报警。

其中，接收电路的组成有：前置放大电路，带通滤波电路，检测电路。

单元电路的主要功能有：(1) 发射电路：供应电能的脉冲发生器；；(2) 前置放大电路：接收放大器，可以使微弱的回声放大到一定幅度，并使回声激发记录设备；(3) 带通滤波电路：在传感器接收的信号中，除了障碍物反射回来的回波信号外，还混有杂波和干扰脉冲等环境噪声。

而前端放大电路在放大有用信号的同时，会将一部分的噪声信号同时放大，对输入信号的信噪比的作用不大。

噪声产生主要包括50Hz的工频干扰和高频段的接收机内部噪声。

可用运算放大器构成带通滤波器(4) 检测电路：检测电路要求保证每次接收信号都能被准确地鉴别出来，通常利用比较器将输入信号与某一固定电平进行比较，输出不同的电平来产生上升或下降沿触发，转换成数字脉冲去触发单片机的外中断引脚。

(5) 报警电路：实现报警。

2.2主要芯片的选择2.2.1单片机的选择由于本系统中单片机的作用是产生40kHz的方波，和接收回波，以及对电路反馈回来的信息处理计算以及后续的控制，环境也不是很恶劣，故我们选择性价比比较高的AT89C51单片机2.2.2超声波传感器的选择超声传感器是一种将其他形式的能转变为所需频率的超声能或是把超声能转变为同频率的其他形式的能的器件。

前言前言国际上先进国家自80年代末开始研究汽车防撞系统。

90年代初，美国、德国、日本相继报道在民用汽车上装备防撞预警系统。

我国在这一领域起步较晚，目前由于存在报警系统本身的可靠性或误报警等问题，尚未见到有批量化生产和装备汽车的报道。

防撞有微波、激光和超声等多种方法。

微波系统测距范围较远，由于采用相控阵天线成像技术，已达到了实用化的程度，只是目前成本居高不下。

国内已有公司设计出激光汽车防撞系统样品，但由于激光波束较窄、路障报告率偏低而暂时不能推广。

声波的发射和接收是自然界中的普遍现象。

频率低于20KHz的声波人耳可辨，进行着各式各样、错综复杂的自然声音传递，因背景复杂而不利做测试媒体使用。

频率高于20Hz的超声波不仅波长短、方向性好、能够呈射线定向传播，而且碰到界面就会有显著反射。

这些特性有利于选用超声波做媒体，测定物体的位置、距离甚至形状等。

超声波传感器的特性：1.在自身特性谐振点40KHz附近可获得较高的灵敏度；2.谐振带宽、波束角可以通过制作工艺控制得很窄，有利于抗声波干扰设计；3.不受无线电频谱资源限制，易于抗电磁干扰设计。

另外，超声系统成本低、性能稳定可靠，应用前景好。

汽车防撞预警系统的设计1 选题背景1.1 题目来源其他1.2 研究的目的和意义随着社会经济的发展交通运输业日益兴旺，汽车的数量在大副攀升。

交通拥挤状况也日趋严重，撞车事件屡屡发生，造成了不可避免的人身伤亡和经济损失。

我国交通死亡率远远高于其他国家。

我国目前的交通安全相当于发达国家上个世纪70 年代水平。

我国的年死亡人数分别是美国的2.3 倍、日本的13.4 倍、德国的18.4 倍。

针对这种情况，设计一种响应快，可靠性高且较为经济的汽车防撞预警系统势在必行。

汽车已经是一种非常成熟的工业制成品。

尤其在机械方面几乎没有太多的潜力可挖，目前主要在电控方面丰富和加强，随着集成电路和单片机在汽车上的广泛应用，汽车上的电子控制单元越来越多，例如电子燃油喷射装置、防抱死制动装置（ABS）、安全气囊装置、电控门窗装置和主动悬架等等。
