塔吊基础地耐力报告

  • 格式：doc
  • 大小：20.00 KB
  • 文档页数：2
Fak=140kpa
ηb=0.3
γ=17.8
b=4.6
ηd=1.5
ym=20
d=6
根据地质勘察报告《岩土物理性质指标统计表》得出，粉土po=5.3%＜10%，查《承载力修正系数表》得ηb=0.3，ηd=1.5
y:基底持力层重度17.8KN/m³《岩土物理性质指标统计表》
ym：基底埋深范围内土的加权平均重度20kn/m³
查《岩土物理性质指标统计表》b=4.6m，d=6m
代入公式：fa= fak+ηbγ（b-3）+ηdγm(d-0.5)=140+0.3×20（4.6-3）+1.5×20×（6-0.5）=313.544kpa
按原设计进行宽度及深度修正后地基承载力大于196.133Kpa的要求，满足所要求的地基承载力。
施工单位（签章）：
年月日
监理单位（签章）：
年月日
塔吊基础地耐力报告
工程名称
丽水花园四期6#楼塔Fra bibliotek型号QTZ50(5008)
施工单位
新乡市土建安装有限公司
监理单位
河南省新源建设工程管理有限公司
要求地质承载力
20吨/㎡即（196.133KPa）
基础尺寸
4.6×4.6×1.2m
计算依据：建筑地基基础设计规范(GB50007-2011)、塔吊基础图
计算公式：fa= fak+ηbγ（b-3）+ηdγm(d-0.5)

合集下载

塔吊地基承载力验算

塔吊地基承载力验算

塔吊地基承载力验算地基承载力验算根据地质报告，基础持力层土层为黄土，地基承载力特征值取值为160KPa。

根据塔吊使用说明书要求，塔吊基础选用5.6 m×5.6 m×1.35 m固定支腿钢筋混凝土基础。

根据厂家提供的使用说明书，塔吊附着式安装的参数如下：载荷、工况、工作状况、非工作状况，其中Fv表示基础所受垂直力，Fh表示基础所受水平力，M表示基础所受倾覆力矩，e表示偏心距，单位为m。

根据《塔式起重机设计规范》—GB/T-92中第13页第4.6.3条，固定式混凝土基础的抗倾翻稳定性验算要求，荷载的偏心距e取不超过b/3.地基承载力验算：一）工作状态下：1.基础所受垂直力Fv为：640 KN。

2.基础自重：G＝5.6×5.6×1.35×25=1058.4 KN。

3.塔吊总重：F＝Fv＋G =640+1058.4＝1698.4 KN。

4.力矩M/＝M+Fh×1.35＝2210＋53×1.35＝2281.55 KN.ma。

a。

当轴心荷载作用时：P=F/A= 1698.4/（5.6×5.6）＝54.16 kPa＜f=160kPa，满足要求。

b。

当偏心荷载作用时：e＝M//F＝2281.55/1698.4＝1.34＜b/3＝5.6/3＝1.66(1.87)，塔吊稳定性满足要求。

Pmax＝F/A×(1＋6e/b)＝1698.4/（5.6×5.6）×(1＋6×1.34/5.6)=131.92 kPa＜1.2f＝192 kPa，符合要求。

Pmin＝F/A×(1－6e/b)＝1698.4/（5.6×5.6）×(1－6×1.34/5.6)=-23.29，计算出的Pmin＜0，此时基底接触压力将重新分布，按下式重新计算Pmax:2F/3b(b/2－e)=2×1698.4/3×5.6×(5.6 / 2－1.34)=138.49kPa＜f=160kPa，符合要求。

塔吊基础地耐力报告

塔吊基础地耐力报告

年 月 日
监理单位（签章）：
年 月 日
塔吊基础地耐力报告
工程名称
丽水花园四期6#楼
塔吊型号
QTZ50(5008)
施工单位
新乡市土建安装有限公司
监理单位
河南省新源建设工程管理有限公司
要求地质承载力
20吨/㎡即（196.133KPa）
基础尺寸
4.6×4.6×1.2m
计算依据：建筑地基基础设计规范(GB50007-2011)、塔吊基础图
计算公式：fa= fak+ηbγ（b-3）+ηdγm(d-0.5)
Fak=140kpa
ηb=0.3
γ=17.8
b=4.6
ηd=1.5
ym=20
d=6
根据地质勘察报告《岩土物理性质指标统计表》得出，粉土po=5.3%＜10%，查《承载力修正系数表》得ηb=0.3，ηd=1.5
y:基底持力层重度17.8KN/m³《岩土物理性质指标统计表》
ym：基底埋深范围内土的加权平均重度20kn/m³
查《岩土物理性质指标统计表》b=4.6m，d=6m
代入公式：fa= fak+ηbγ（b-3）+ηdγm(d-0.5)=140+0.3×20（4.6-3）+1.5×20×（6-0.5）=313.544k196.133Kpa的要求，满足所要求的地基承载力。
施工单位（签章）：
塔吊基础及附着验算

塔吊基础及附着验算

TC5610-6塔机基础及其附着验算1.塔机基础验算1.1支腿固定式基础载荷如下 1.2塔机抗倾覆验算6级以上风停止作业,6级风以下的工作状态的水平荷载18.3KN,非工作状态的水平荷载73.9KN,用于塔机独立高度的基本风压荷载。

塔机基础尺寸长×宽×高为5米×5米×1米。

混凝土重度为3/24m KN 。

验算公式：/3M Ph be a Pv Pg+•=≤+ 工况：67.13522.1241552.51113.181335=≤=⨯⨯⨯+⨯+=e非工况：67.13553.1241551.46419.731552=≤=⨯⨯⨯+⨯+=e则工况满足要求,非工况满足要求。

1.3塔机基础地耐力验算 验算公式：[]2()3B B Pv Pg P P al+=≤工况：28.122.1252/=-=-=e a l非工况：97.053.1252/=-=-=e a l现场实际地耐力为200KPa,则工况满足要求,同样非工况满足要求。

2.塔机附着验算2.1附着立面、平面控制桥墩承台123456789101112131415161718附着立面控制节点1节点2附着平面控制2.2附着受力计算〔此部分为本公司用专业计算软件PKPM进行的受力计算2.2.1支座力计算塔机按照说明书与建筑物附着时,最上面一道附着装置的负荷最大,因此以此道附着杆的负荷作为设计或校核附着杆截面的依据。

附着式塔机的塔身可以简化为一个带悬臂的刚性支撑连续梁,其内力及支座反力计算如下:风荷载取值：Q = 0.27kN；塔吊的最大倾覆力矩：M = 1552.00kN；= 95.4182kN ；计算结果: Nw2.2.2 附着杆内力计算计算简图计算单元的平衡方程:其中:第一种工况的计算:塔机满载工作,风向垂直于起重臂,考虑塔身在最上层截面的回转惯性力产生的扭矩合风荷载扭矩。

将上面的方程组求解,其中θ从 0 - 360 循环, 分别取正负两种情况,求得各附着最大的。

塔吊基础验算2

塔吊基础验算2

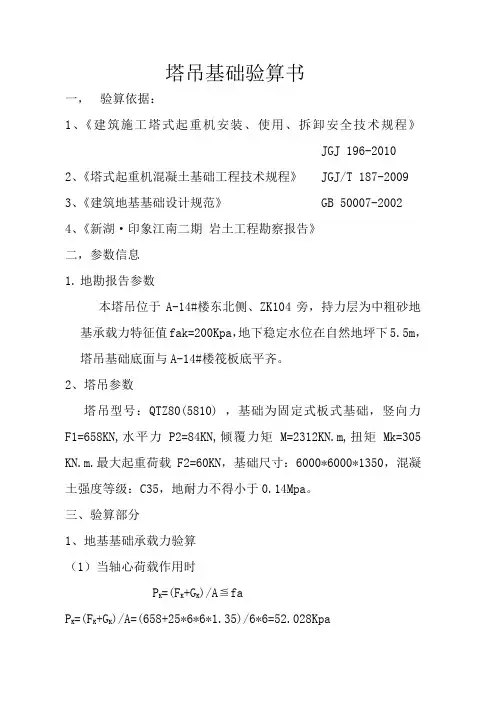

塔吊基础验算书一，验算依据：1、《建筑施工塔式起重机安装、使用、拆卸安全技术规程》JGJ 196-20102、《塔式起重机混凝土基础工程技术规程》 JGJ/T 187-20093、《建筑地基基础设计规范》 GB 50007-20024、《新湖·印象江南二期岩土工程勘察报告》二，参数信息1.地勘报告参数本塔吊位于A-14#楼东北侧、ZK104旁，持力层为中粗砂地基承载力特征值fak=200Kpa，地下稳定水位在自然地坪下5.5m，塔吊基础底面与A-14#楼筏板底平齐。
