汽车同步器和变速器及差速器图解

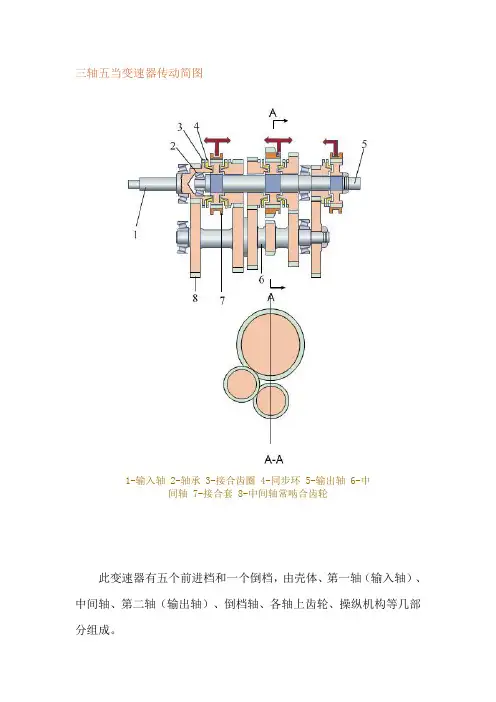

汽车传动系统——变速器和同步器图解三轴五当变速器传动简图1-输入轴2-轴承3-接合齿圈4-同步环5-输出轴6-中间轴7-接合套8-中间轴常啮合齿轮此变速器有五个前进档和一个倒档，由壳体、第一轴（输入轴）、中间轴、第二轴（输出轴）、倒档轴、各轴上齿轮、操纵机构等几部分组成。

两轴五当变速器传动简图1-输入轴2-接合套3-里程表齿轮4-同步环5-半轴6-主减速器被动齿轮7-差速器壳8-半轴齿轮9-行星齿轮10、11-输出轴12-主减速器主动齿轮13-花键毂与传统的三轴变速器相比，由于省去了中间轴，所以一般档位传动效率要高一些；但是任何一档的传动效率又都不如三轴变速器直接档的传动效率高。

同步器有常压式，惯性式和自行增力式等种类。

这里仅介绍目前广泛采用的惯性式同步器。

惯性式同步器是依靠摩擦作用实现同步的，在其上面设有专设机构保证接合套与待接合的花键齿圈在达到同步之前不可能接触，从而避免了齿间冲击。

惯性同步器按结构又分为锁环式和锁销式两种。

其工作原理可以北京BJ212型汽车三档变速器中的二、三档同步器为例说明。

花键毂7与第二轴用花键连接，并用垫片和卡环作轴向定位。

在花键毂两端与齿轮1和4之间，各有一个青铜制成的锁环（也称同步环）9和5。

锁环上有短花键齿圈，花键齿的断面轮廓尺寸与齿轮1，4及花键毂7上的外花键齿均相同。

在两个锁环上，花键齿对着接合套8的一端都有倒角（称锁止角），且与接合套齿端的倒角相同。

锁环具有与齿轮1和4上的摩擦面锥度相同的内锥面，内锥面上制出细牙的螺旋槽，以便两锥面接触后破坏油膜，增加锥面间的摩擦。

三个滑块2分别嵌合在花键毂的三个轴向槽11内，并可沿槽轴向滑动。

在两个弹簧圈6的作用下，滑块压向接合套，使滑块中部的凸起部分正好嵌在接合套中部的凹槽10中，起到空档定位作用。

滑块2的两端伸入锁环9和5的三个缺口12中。

只有当滑块位于缺口12的中央时，接合套与锁环的齿方可能接合。

前置发动机后轮驱动汽车变速器的外操纵机构1-变速器壳体2-变速连动杆3-变速杆一般前置发动机后轮驱动汽车的变速器距离驾驶员座位较近，换档杆等外操纵机构多集中安装在变速器箱盖上，结构简单、操纵容易并且准确。

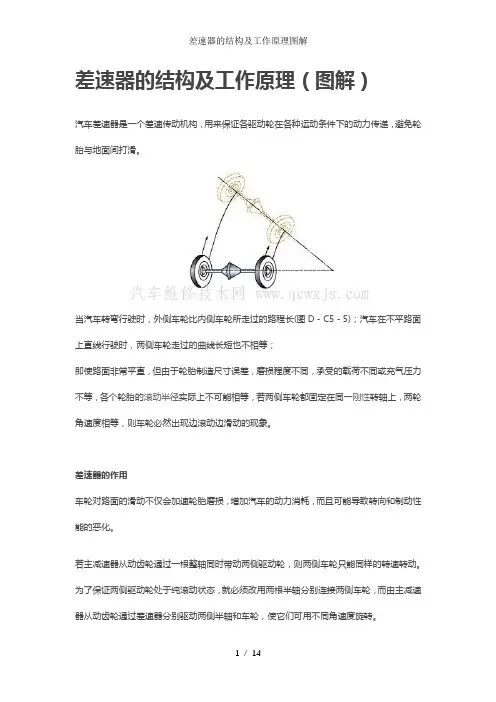

差速器得结构及工作原理(图解)汽车差速器就是一个差速传动机构,用来保证各驱动轮在各种运动条件下得动力传递,避免轮胎与地面间打滑。

当汽车转弯行驶时,外侧车轮比内侧车轮所走过得路程长(图D－C5－5);汽车在不平路面上直线行驶时,两侧车轮走过得曲线长短也不相等;即使路面非常平直,但由于轮胎制造尺寸误差,磨损程度不同,承受得载荷不同或充气压力不等,各个轮胎得滚动半径实际上不可能相等,若两侧车轮都固定在同一刚性转轴上,两轮角速度相等,则车轮必然出现边滚动边滑动得现象。

差速器得作用车轮对路面得滑动不仅会加速轮胎磨损,增加汽车得动力消耗,而且可能导致转向与制动性能得恶化。

若主减速器从动齿轮通过一根整轴同时带动两侧驱动轮,则两侧车轮只能同样得转速转动。

为了保证两侧驱动轮处于纯滚动状态,就必须改用两根半轴分别连接两侧车轮,而由主减速器从动齿轮通过差速器分别驱动两侧半轴与车轮,使它们可用不同角速度旋转。

这种装在同一驱动桥两侧驱动轮之间得差速器称为轮间差速器。

在多轴驱动汽车得各驱动桥之间,也存在类似问题。

为了适应各驱动桥所处得不同路面情况,使各驱动桥有可能具有不同得输入角速度,可以在各驱动桥之间装设轴间差速器。

布置在前驱动桥(前驱汽车)与后驱动桥(后驱汽车)得差速器,可分别称为前差速器与后差速器,如安装在四驱汽车得中间传动轴上,来调节前后轮得转速,则称为中央差速器。

差速器可分为普通差速器与防滑差速器两大类。

普通差速器得结构及工作原理目前国产轿车及其它类汽车基本都采用了对称式锥齿轮普通差速器。

对称式锥齿轮差速器由行星齿轮、半轴齿轮、行星齿轮轴(十字轴或一根直销轴)与差速器壳等组成12-13(见图D－C5－6)。

(从前向后瞧)左半差速器壳2与右半差速器壳8用螺栓固紧在一起。

主减速器得从动齿轮7用螺栓(或铆钉)固定在差速器壳右半部8得凸缘上。

十字形行星齿轮轴9安装在差速器壳接合面处所对出得园孔内,每个轴颈上套有一个带有滑动轴承(衬套)得直齿圆锥行星齿轮6,四个行星齿轮得左右两侧各与一个直齿圆锥半轴齿轮4相啮合。

汽车传动系统——传动系的种类图解机械式传动系一般组成及布置示意图1-离合器2-变速器3-万向节4-驱动桥5-差速器6-半轴7-主减速器8-传动轴图为传统的发动机纵向安装在汽车前部，后桥驱动的4×2汽车布置示意图。

发动机发出的动力经离合器、变速器、万向传动装置传到驱动桥。

在驱动桥处，动力经过主减速器、差速器和半轴传给驱动车轮。

发动机前置、纵置，前轮驱动的布置示意图1-发动机2-离合器3-变速器4-变速器输入轴5-变速器输出轴6-差速器7-车速表驱动齿轮8-主减速器从动齿轮发动机前置、纵置，前桥驱动，使得变速器和主减速器连在一起，省掉了它们之间的万向传动装置。

典型液力机械传动示意图1-液力变矩器2-自动器变速器3-万向传动4-驱动桥5-主减速器6-传动轴液力传动（此处单指动液传动）是利用液体介质在主动元件和从动元件之间循环流动过程中动能的变化来传递动力。

液力传动装置串联一个有级式机械变速器，这样的传动称为液力机械传动。

静液式传动系示意图1-离合器2-油泵3-控制阀4-液压马达5-驱动桥6-油管液压传动也叫静液传动，是通过液体传动介质静压力能的变化来传递能量。

主要由发动机驱动的油泵、液压马达和控制装置等组成。

混合式电动汽车采用的电传动1-离合器2-发电机3-控制器4-电动机5-驱动桥6-导线电传动是由发动机驱动发电机发电，再由电动机驱动驱动桥或由电动机直接驱动带有减速器的驱动轮。

汽车传动系统——离合器总成结构图解机械式离合器的动作原理1-飞轮2-从动盘3-压盘4-膜片弹簧离合器的主动部分和从动部分借接触面间的摩擦作用，使两者之间可以暂时分离，又可逐渐接合，在传动过程中又允许两部分相互转动。

液力离合器结构与动作原理1-叶轮2-输出轮3-油4-油的流向液力偶合器靠工作液（油液）传递转矩，外壳与泵轮连为一体，是主动件；涡轮与泵轮相对，是从动件。

当泵轮转速较低时，涡轮不能被带动，主动件与从动件之间处于分离状态；随着泵轮转速的提高，涡轮被带动，主动件与从动件之间处于接合状态.磁粉式电磁离合器的动作原理1-粉末2-输入侧3-输出侧4-激磁线圈5-线型粉末6-磁通电磁离合器靠线圈的通断电来控制离合器的接合与分离。

三轴五当变速器传动简图1-输入轴 2-轴承 3-接合齿圈 4-同步环 5-输出轴 6-中间轴 7-接合套 8-中间轴常啮合齿轮此变速器有五个前进档和一个倒档，由壳体、第一轴（输入轴）、中间轴、第二轴（输出轴）、倒档轴、各轴上齿轮、操纵机构等几部分组成。

两轴五当变速器传动简图1-输入轴 2-接合套 3-里程表齿轮 4-同步环 5-半轴 6-主减速器被动齿轮 7-差速器壳 8-半轴齿轮 9-行星齿轮 10、11-输出轴 12-主减速器主动齿轮 13-花键毂与传统的三轴变速器相比，由于省去了中间轴，所以一般档位传动效率要高一些；但是任何一档的传动效率又都不如三轴变速器直接档的传动效率高。

同步器有常压式，惯性式和自行增力式等种类。

这里仅介绍目前广泛采用的惯性式同步器。

惯性式同步器是依靠摩擦作用实现同步的，在其上面设有专设机构保证接合套与待接合的花键齿圈在达到同步之前不可能接触，从而避免了齿间冲击。

惯性同步器按结构又分为锁环式和锁销式两种。

其工作原理可以北京BJ212型汽车三档变速器中的二、三档同步器为例说明。

花键毂7与第二轴用花键连接，并用垫片和卡环作轴向定位。

在花键毂两端与齿轮1和4之间，各有一个青铜制成的锁环（也称同步环）9和5。

锁环上有短花键齿圈，花键齿的断面轮廓尺寸与齿轮 1，4及花键毂 7上的外花键齿均相同。

在两个锁环上，花键齿对着接合套8的一端都有倒角（称锁止角），且与接合套齿端的倒角相同。

锁环具有与齿轮1和4上的摩擦面锥度相同的内锥面，内锥面上制出细牙的螺旋槽，以便两锥面接触后破坏油膜，增加锥面间的摩擦。

三个滑块2分别嵌合在花键毂的三个轴向槽11内，并可沿槽轴向滑动。

在两个弹簧圈6的作用下，滑块压向接合套，使滑块中部的凸起部分正好嵌在接合套中部的凹槽10中，起到空档定位作用。

滑块2的两端伸入锁环9和5的三个缺口12中。

只有当滑块位于缺口12的中央时，接合套与锁环的齿方可能接合。

前置发动机后轮驱动汽车变速器的外操纵机构1-变速器壳体 2-变速连动杆 3-变速杆。

差速器的结构及工作原理（图解）汽车差速器是一个差速传动机构，用来保证各驱动轮在各种运动条件下的动力传递，避免轮胎与地面间打滑。

当汽车转弯行驶时，外侧车轮比内侧车轮所走过的路程长(图D－C5－5)；汽车在不平路面上直线行驶时，两侧车轮走过的曲线长短也不相等；即使路面非常平直，但由于轮胎制造尺寸误差，磨损程度不同，承受的载荷不同或充气压力不等，各个轮胎的滚动半径实际上不可能相等，若两侧车轮都固定在同一刚性转轴上，两轮角速度相等，则车轮必然出现边滚动边滑动的现象。

差速器的作用车轮对路面的滑动不仅会加速轮胎磨损，增加汽车的动力消耗，而且可能导致转向和制动性能的恶化。

若主减速器从动齿轮通过一根整轴同时带动两侧驱动轮，则两侧车轮只能同样的转速转动。

为了保证两侧驱动轮处于纯滚动状态，就必须改用两根半轴分别连接两侧车轮，而由主减速器从动齿轮通过差速器分别驱动两侧半轴和车轮，使它们可用不同角速度旋转。

这种装在同一驱动桥两侧驱动轮之间的差速器称为轮间差速器。

在多轴驱动汽车的各驱动桥之间，也存在类似问题。

为了适应各驱动桥所处的不同路面情况，使各驱动桥有可能具有不同的输入角速度，可以在各驱动桥之间装设轴间差速器。

布置在前驱动桥（前驱汽车）和后驱动桥（后驱汽车）的差速器，可分别称为前差速器和后差速器，如安装在四驱汽车的中间传动轴上，来调节前后轮的转速，则称为中央差速器。

差速器可分为普通差速器和防滑差速器两大类。

普通差速器的结构及工作原理目前国产轿车及其它类汽车基本都采用了对称式锥齿轮普通差速器。

对称式锥齿轮差速器由行星齿轮、半轴齿轮、行星齿轮轴（十字轴或一根直销轴）和差速器壳等组成12-13（见图D－C5－6）。

（从前向后看）左半差速器壳2和右半差速器壳8用螺栓固紧在一起。

主减速器的从动齿轮7用螺栓（或铆钉）固定在差速器壳右半部8的凸缘上。

十字形行星齿轮轴9安装在差速器壳接合面处所对出的园孔内，每个轴颈上套有一个带有滑动轴承（衬套）的直齿圆锥行星齿轮6，四个行星齿轮的左右两侧各与一个直齿圆锥半轴齿轮4相啮合。

两轴五当变速器传动简图此变速器有五个前进档和一个倒档，由壳体、第一轴（输入轴）、中间轴、第二轴（输出轴）、倒档轴、各轴上齿轮、操纵机构等几部分组成。

1-输入轴 2-轴承 3-接合齿圈 4-同步环5-输出轴 6-中间轴 7-接合套 8-中间轴常啮合齿轮三轴五挡变速器传动简图两轴五当变速器传动与传统的三轴变速器相比，由于省去了中间轴，所以一般档位传动效率要高一些；但是任何一档的传动效率又都不如三轴变速器直接档的传动效率高。

1-输入轴 2-接合套 3-里程表齿轮 4-同步环 5-半轴 6-主减速器被动齿轮 7-差速器壳8-半轴齿轮 9-行星齿轮 10、11-输出轴 12-主减速器主动齿轮 13-花键毂两轴五当变速器传动简图关于换挡动作的控制形式上图为推杆连接的换挡方式的4速手动挡变速箱模型一般的手动变速箱，都是通过推杆连接或者是拉线来控制换挡的。

推杆连接的换挡控制方式，更为直接但是传递的振动会很大；而拉线式的虽然没有振动，但是挡位显得不是很清晰，可谓是各有优劣。

除了这两种纯机械式的换挡控制，此外，还有使用电控装置换挡的手动变速箱，它可以很好的结合推杆和拉线换挡之间的优点。

这种变速箱在换挡的时候，挡拨动变速杆到相应的挡位，在变速器里就会有电机驱动相应的拨叉控制套筒与齿轮咬合，因此不存在挡位不清晰的问题，而且换挡的行程也可以控制在很理想的范围。

同步器有常压式，惯性式和自行增力式等种类。

这里仅介绍目前广泛采用的惯性式同步器。

惯性式同步器是依靠摩擦作用实现同步的，在其上面设有专设机构保证接合套与待接合的花键齿圈在达到同步之前不可能接触，从而避免了齿间冲击。

惯性同步器按结构又分为锁环式和锁销式两种。

其工作原理可以北京BJ212型汽车三档变速器中的二、三档同步器为例说明。

花键毂7与第二轴用花键连接，并用垫片和卡环作轴向定位。

在花键毂两端与齿轮1和4之间，各有一个青铜制成的锁环（也称同步环）9和5。

锁环上有短花键齿圈，花键齿的断面轮廓尺寸与齿轮1，4及花键毂 7上的外花键齿均相同。

图解汽车汽车差速器结构原理解析图解汽车（9）汽车差速器结构原理解析● 为什么要用差速器？汽车在转弯时，车轮做的是圆弧的运动，那么外侧车轮的转速必然要高于内侧车轮的转速，存在一定的速度差，在驱动轮上会造成相互干涉的现象。

由于非驱动轮左右两侧的轮子是相互独立的，互不干涉。

驱动轮如果直接通过一根轴刚性连接的话，两侧轮子的转速必然会相同。

那么在过弯时，内外两侧车轮就会发生干涉的现象，会导致汽车转弯困难，所以现在汽车的驱动桥上都会安装差速器。

布置在前驱动桥（前驱汽车）和后驱动桥（后驱汽车）的差速器，可分别称为前差速器和后差速器，如安装在四驱汽车的中间传动轴上，来调节前后轮的转速，则称为中央差速器。

● 差速器是如何工作的一般的差速器主要是由两个侧齿轮（通过半轴与车轮相连）、两个行星齿轮（行星架与环形齿轮连接）、一个环形齿轮（动力输入轴相连）。

那差速器是怎样工作的呢？传动轴传过来的动力通过主动齿轮传递到环齿轮上，环齿轮带动行星齿轮轴一起旋转，同时带动侧齿轮转动，从而推动驱动轮前进。

当车辆直线行驶时，左右两个轮受到的阻力一样，行星齿轮不自转，把动力传递到两个半轴上，这时左右车轮转速一样（相当于刚性连接）。

当车辆转弯时，左右车轮受到的阻力不一样，行星齿轮绕着半轴转动并同时自转，从而吸收阻力差，使车轮能够与不同的速度旋转，保证汽车顺利过弯。

如果对于差速器的工作原理还不够明白，可观看下面这个讲解差速器原理的视频，非常经典有趣。

（为了节省你的时间，可从3：30开始观看）● 为何又要把差速器锁死？了解差速器的原理后就不难理解，如果当某一侧车轮的阻力为0（如车轮打滑），那么另一侧车轮的阻力相对于车轮打滑的一侧来说太大了，行星齿轮只能跟着壳体一起绕着半轴齿轮公转，同时自身还会自转。

这样的话就会把动力全部传递到打滑的那一侧车轮，车轮就只能原地不动了。

所以为了应付差速器这一弱点，就会在差速器采用限滑或锁死的方法，在汽车驱动轮失去附着力时减弱或让差速器失去差速作用，是左右两侧驱动轮都可以得到相同的扭矩。

三轴五当变速器传动简图1-输入轴 2-轴承 3-接合齿圈 4-同步环 5-输出轴 6-中间轴 7-接合套 8-中间轴常啮合齿轮此变速器有五个前进档和一个倒档，由壳体、第一轴（输入轴）、中间轴、第二轴（输出轴）、倒档轴、各轴上齿轮、操纵机构等几部分组成。

两轴五当变速器传动简图1-输入轴 2-接合套 3-里程表齿轮 4-同步环 5-半轴 6-主减速器被动齿轮 7-差速器壳 8-半轴齿轮 9-行星齿轮 10、11-输出轴 12-主减速器主动齿轮 13-花键毂与传统的三轴变速器相比，由于省去了中间轴，所以一般档位传动效率要高一些；但是任何一档的传动效率又都不如三轴变速器直接档的传动效率高。

同步器有常压式，惯性式和自行增力式等种类。

这里仅介绍目前广泛采用的惯性式同步器。

惯性式同步器是依靠摩擦作用实现同步的，在其上面设有专设机构保证接合套与待接合的花键齿圈在达到同步之前不可能接触，从而避免了齿间冲击。

惯性同步器按结构又分为锁环式和锁销式两种。

其工作原理可以北京BJ212型汽车三档变速器中的二、三档同步器为例说明。

花键毂7与第二轴用花键连接，并用垫片和卡环作轴向定位。

在花键毂两端与齿轮1和4之间，各有一个青铜制成的锁环（也称同步环）9和5。

锁环上有短花键齿圈，花键齿的断面轮廓尺寸与齿轮 1，4及花键毂 7上的外花键齿均相同。

在两个锁环上，花键齿对着接合套8的一端都有倒角（称锁止角），且与接合套齿端的倒角相同。

锁环具有与齿轮1和4上的摩擦面锥度相同的内锥面，内锥面上制出细牙的螺旋槽，以便两锥面接触后破坏油膜，增加锥面间的摩擦。

三个滑块2分别嵌合在花键毂的三个轴向槽11内，并可沿槽轴向滑动。

在两个弹簧圈6的作用下，滑块压向接合套，使滑块中部的凸起部分正好嵌在接合套中部的凹槽10中，起到空档定位作用。

滑块2的两端伸入锁环9和5的三个缺口12中。

只有当滑块位于缺口12的中央时，接合套与锁环的齿方可能接合。

前置发动机后轮驱动汽车变速器的外操纵机构1-变速器壳体 2-变速连动杆 3-变速杆。

变速器和同步器图解三轴五当变速器传动简图1-输入轴 2-轴承 3-接合齿圈 4-同步环 5-输出轴 6-中间轴 7-接合套 8-中间轴常啮合齿轮此变速器有五个前进档和一个倒档，由壳体、第一轴（输入轴）、中间轴、第二轴（输出轴）、倒档轴、各轴上齿轮、操纵机构等几部分组成。

两轴五当变速器传动简图1-输入轴 2-接合套 3-里程表齿轮 4-同步环5-半轴 6-主减速器被动齿轮 7-差速器壳 8-半轴齿轮 9-行星齿轮 10、11-输出轴 12-主减速器主动齿轮 13-花键毂与传统的三轴变速器相比，由于省去了中间轴，所以一般档位传动效率要高一些；但是任何一档的传动效率又都不如三轴变速器直接档的传动效率高。

同步器有常压式，惯性式和自行增力式等种类。

这里仅介绍目前广泛采用的惯性式同步器。

惯性式同步器是依靠摩擦作用实现同步的，在其上面设有专设机构保证接合套与待接合的花键齿圈在达到同步之前不可能接触，从而避免了齿间冲击。

惯性同步器按结构又分为锁环式和锁销式两种。

其工作原理可以北京BJ212型汽车三档变速器中的二、三档同步器为例说明。

花键毂7与第二轴用花键连接，并用垫片和卡环作轴向定位。

在花键毂两端与齿轮1和4之间，各有一个青铜制成的锁环（也称同步环）9和5。

锁环上有短花键齿圈，花键齿的断面轮廓尺寸与齿轮 1，4及花键毂 7上的外花键齿均相同。

在两个锁环上，花键齿对着接合套8的一端都有倒角（称锁止角），且与接合套齿端的倒角相同。

锁环具有与齿轮1和4上的摩擦面锥度相同的内锥面，内锥面上制出细牙的螺旋槽，以便两锥面接触后破坏油膜，增加锥面间的摩擦。

三个滑块2分别嵌合在花键毂的三个轴向槽11内，并可沿槽轴向滑动。

在两个弹簧圈6的作用下，滑块压向接合套，使滑块中部的凸起部分正好嵌在接合套中部的凹槽10中，起到空档定位作用。

滑块2的两端伸入锁环9和5的三个缺口12中。

只有当滑块位于缺口12的中央时，接合套与锁环的齿方可能接合。

三轴五当变速器传动简图1-输入轴 2-轴承 3-接合齿圈 4-同步环 5-输出轴 6-中间轴 7-接合套 8-中间轴常啮合齿轮此变速器有五个前进档和一个倒档，由壳体、第一轴（输入轴）、中间轴、第二轴（输出轴）、倒档轴、各轴上齿轮、操纵机构等几部分组成。

两轴五当变速器传动简图1-输入轴 2-接合套 3-里程表齿轮 4-同步环 5-半轴 6-主减速器被动齿轮 7-差速器壳 8-半轴齿轮 9-行星齿轮 10、11-输出轴 12-主减速器主动齿轮 13-花键毂与传统的三轴变速器相比，由于省去了中间轴，所以一般档位传动效率要高一些；但是任何一档的传动效率又都不如三轴变速器直接档的传动效率高。

同步器有常压式，惯性式和自行增力式等种类。

这里仅介绍目前广泛采用的惯性式同步器。

惯性式同步器是依靠摩擦作用实现同步的，在其上面设有专设机构保证接合套与待接合的花键齿圈在达到同步之前不可能接触，从而避免了齿间冲击。

惯性同步器按结构又分为锁环式和锁销式两种。

其工作原理可以北京BJ212型汽车三档变速器中的二、三档同步器为例说明。

花键毂7与第二轴用花键连接，并用垫片和卡环作轴向定位。

在花键毂两端与齿轮1和4之间，各有一个青铜制成的锁环（也称同步环）9和5。

锁环上有短花键齿圈，花键齿的断面轮廓尺寸与齿轮 1，4及花键毂 7上的外花键齿均相同。

在两个锁环上，花键齿对着接合套8的一端都有倒角（称锁止角），且与接合套齿端的倒角相同。

锁环具有与齿轮1和4上的摩擦面锥度相同的内锥面，内锥面上制出细牙的螺旋槽，以便两锥面接触后破坏油膜，增加锥面间的摩擦。

三个滑块2分别嵌合在花键毂的三个轴向槽11内，并可沿槽轴向滑动。

在两个弹簧圈6的作用下，滑块压向接合套，使滑块中部的凸起部分正好嵌在接合套中部的凹槽10中，起到空档定位作用。

滑块2的两端伸入锁环9和5的三个缺口12中。

只有当滑块位于缺口12的中央时，接合套与锁环的齿方可能接合。

前置发动机后轮驱动汽车变速器的外操纵机构1-变速器壳体 2-变速连动杆 3-变速杆。

1档：输入轴T输入轴1档驱动齿轮T中间轴1档传动齿轮T中间轴同步器T中间轴T 中间轴常啮合驱动齿轮T输入轴四档齿轮T输出轴四档齿轮T输出轴常啮合驱动齿轮T差速器输出轿出詬五档齿轮输出轴倒档齿轮图变速器一档动力传递路线图 变速器一档动力传递路线 2档：输入轴T 输入轴2档驱动齿轮T 中间轴2档传动齿轮T 中间轴同步器 T 中间轴T 中间轴常啮合驱动齿轮 T 输入轴四档齿轮 T 输出轴四档齿轮 T 输出轴常啮合驱动齿轮 T 差 速器输出諭？■•轴五档齿耕口闫维常临台齿纶.中I 目带一档齿论 缁鮎由同步器埼入4£三档齿報输人朝二档齿笙箱岀牺三档宙轮 端出抽四档世轮輸岀轴同步器 粉山铀倒档世轮------- 倒硝悩 输出轴常啸肓症轮 倒档轲小齿轮 谕岀轴三档齿郭 関样轴P 转中倒轴一档音轮丿中冋输同帼 中叵袖 幫入轴一档齿轴 输出轴 —力输出 输人轴3档：输入轴f输入轴同步器f输入轴3档驱动齿轮f输出轴3档传动齿轮f输出轴f 输出轴常啮合驱动齿轮f差速器输出图变速器三档动力传递路线4档：输入轴f输入轴同步器f输入轴4档驱动齿轮f输出轴4档传动齿轮f输出轴f 输出轴常啮合驱动齿轮f差速器输出口闻轴二档齿我帘鮎宦上档告哋中间轴同歩器卡问轴-梢古轮材丿申凹匕…科输人轴石歩器输入雜=梢古轮輸入菲二栏吿轮输曰轴三栏齿轮输出轴四档齿轮靳也轴口歩富轴出轴倒喈芮岂輸岀釉矽蛤齿飜输出轴五诡耙嘯用'中间轴一■输扎轴•档齿轮迪咖出图变速器一档动力传递路线5档：输入轴f输入轴5档驱动齿轮f输出轴5档传动齿轮f输出轴同步器f输出轴f 输出轴常啮合驱动齿轮f差速器输出输出轴玉档齿轮输出轴确辭到哨铀犬齿轮图变速器一档动力传递路线倒档：输入轴f输入轴2档驱动齿轮f倒档轴大齿轮f倒档轴小齿轮f输出轴倒档传动齿轮T输出轴同步器f输出轴f输出轴常啮合驱动齿轮f差速器输出图变速器倒档动力传递路线。
