橡胶的老化

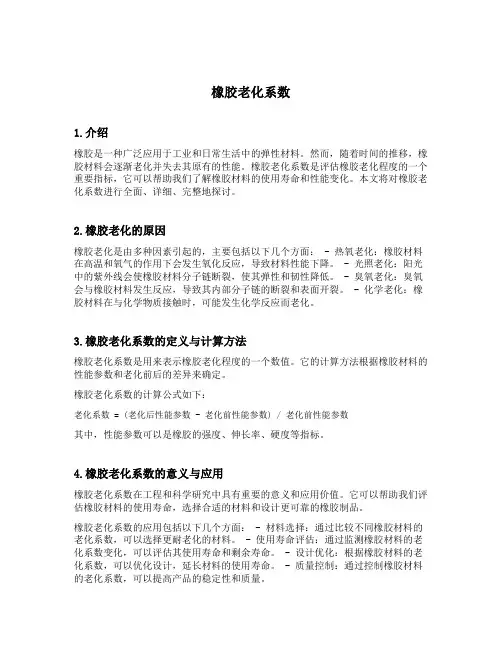

橡胶老化系数1.介绍橡胶是一种广泛应用于工业和日常生活中的弹性材料。

然而，随着时间的推移，橡胶材料会逐渐老化并失去其原有的性能。

橡胶老化系数是评估橡胶老化程度的一个重要指标，它可以帮助我们了解橡胶材料的使用寿命和性能变化。

本文将对橡胶老化系数进行全面、详细、完整地探讨。

2.橡胶老化的原因橡胶老化是由多种因素引起的，主要包括以下几个方面： - 热氧老化：橡胶材料在高温和氧气的作用下会发生氧化反应，导致材料性能下降。

- 光照老化：阳光中的紫外线会使橡胶材料分子链断裂，使其弹性和韧性降低。

- 臭氧老化：臭氧会与橡胶材料发生反应，导致其内部分子链的断裂和表面开裂。

- 化学老化：橡胶材料在与化学物质接触时，可能发生化学反应而老化。

3.橡胶老化系数的定义与计算方法橡胶老化系数是用来表示橡胶老化程度的一个数值。

它的计算方法根据橡胶材料的性能参数和老化前后的差异来确定。

橡胶老化系数的计算公式如下：老化系数 = (老化后性能参数 - 老化前性能参数) / 老化前性能参数其中，性能参数可以是橡胶的强度、伸长率、硬度等指标。

4.橡胶老化系数的意义与应用橡胶老化系数在工程和科学研究中具有重要的意义和应用价值。

它可以帮助我们评估橡胶材料的使用寿命，选择合适的材料和设计更可靠的橡胶制品。

橡胶老化系数的应用包括以下几个方面： - 材料选择：通过比较不同橡胶材料的老化系数，可以选择更耐老化的材料。

- 使用寿命评估：通过监测橡胶材料的老化系数变化，可以评估其使用寿命和剩余寿命。

- 设计优化：根据橡胶材料的老化系数，可以优化设计，延长材料的使用寿命。

- 质量控制：通过控制橡胶材料的老化系数，可以提高产品的稳定性和质量。

5.橡胶老化系数的测试方法测试橡胶老化系数常用的方法有以下几种： 1. 实验室老化试验：将橡胶样品暴露在一定的老化条件下，如高温、湿热、紫外线等，然后测试其性能参数的变化。

2. 加速老化试验：通过提高温度、湿度和氧气浓度等参数，加速橡胶老化过程，以便更快地获得老化系数数据。

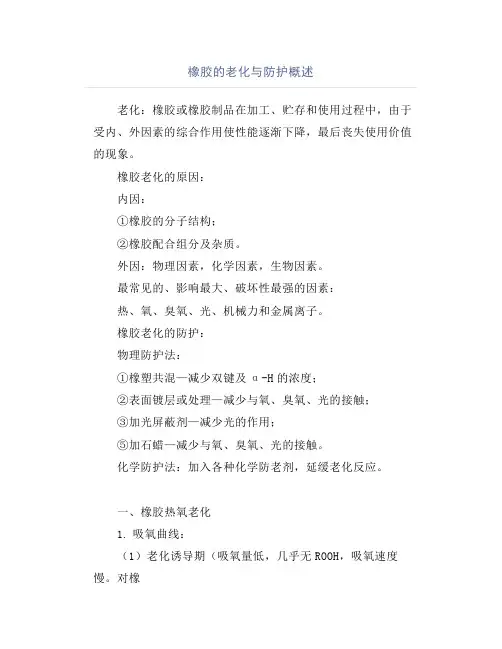

橡胶的老化与防护概述老化：橡胶或橡胶制品在加工、贮存和使用过程中，由于受内、外因素的综合作用使性能逐渐下降，最后丧失使用价值的现象。

橡胶老化的原因：内因：①橡胶的分子结构；②橡胶配合组分及杂质。

外因：物理因素，化学因素，生物因素。

最常见的、影响最大、破坏性最强的因素：热、氧、臭氧、光、机械力和金属离子。

橡胶老化的防护：物理防护法：①橡塑共混—减少双键及α-H的浓度；②表面镀层或处理—减少与氧、臭氧、光的接触；③加光屏蔽剂—减少光的作用；⑤加石蜡—减少与氧、臭氧、光的接触。

化学防护法：加入各种化学防老剂，延缓老化反应。

一、橡胶热氧老化1.吸氧曲线：（1）老化诱导期（吸氧量低，几乎无ROOH，吸氧速度慢。

对橡胶性能影响不大。

）（2）恒速吸氧阶段，吸氧量低，ROOH增加，在该阶段末期，ROOH几乎达到最高值。

（ROOH累积期）。

（3）吸氧速度激增，比诱导期大几个数量级；吸氧量急剧增加；ROOH急剧降低--自催化氧化阶段。

该阶段末期,橡胶老化，橡胶性能恶化。

（4）老化后期:恒速反应期，橡胶没有反应活性点—橡胶深度老化。

2.不饱和橡胶的热氧老化方式有两种类型(1)以分子链裂解为主—含异戊二烯单元的橡胶如NR、IR、IIR。

橡胶平均分子量下降，变软、发粘。

(2)以分子链间交联为主—含丁二烯单元的橡胶如BR、SBR、NBR。

分子量增大,变硬发脆。

3.影响橡胶热氧老化的因素1．橡胶本身的影响：（1）双键的含量及位置；（2）取代基的电子效应；（3）取代基的位阻效应；（4）橡胶的结晶性。

2.温度3.氧的浓度4.重金属离子（变价金属离子）（催化作用）5.硫化：硫化减少了α-H的量，减少了老化反应点；硫化胶的网络结构阻止O2的扩散、渗透；硫交联键有分解ROOH 的作用。

热氧老化的特点：自由基链式反应，自催化反应2.化学防护法（1）链终止型防老剂：自由基捕捉体型，电子给予体型，氢给予体型;（2）破坏ROOH型防老剂：辅助防老剂;（3）金属离子钝化剂：铜抑制剂和铁抑制剂.二、橡胶的臭氧老化及防护臭氧老化：生胶或橡胶制品在氧、臭氧、应力应变等因素共同作用下产生的一种老化现象。

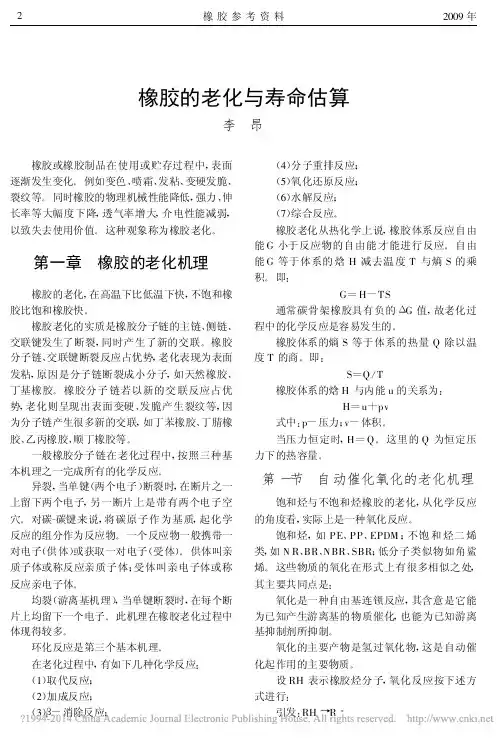

橡胶的老化与寿命估算李　昂 橡胶或橡胶制品在使用或贮存过程中,表面逐渐发生变化。

例如变色、喷霜、发粘、变硬发脆、裂纹等。

同时橡胶的物理机械性能降低,强力、伸长率等大幅度下降,透气率增大,介电性能减弱,以致失去使用价值。

这种观象称为橡胶老化。

第一章　橡胶的老化机理橡胶的老化,在高温下比低温下快,不饱和橡胶比饱和橡胶快。

橡胶老化的实质是橡胶分子链的主链、侧链、交联键发生了断裂,同时产生了新的交联。

橡胶分子链、交联键断裂反应占优势,老化表现为表面发粘,原因是分子链断裂成小分子,如天然橡胶、丁基橡胶。

橡胶分子链若以新的交联反应占优势,老化则呈现出表面变硬、发脆产生裂纹等,因为分子链产生很多新的交联,如丁苯橡胶、丁腈橡胶、乙丙橡胶、顺丁橡胶等。

一般橡胶分子链在老化过程中,按照三种基本机理之一完成所有的化学反应。

异裂,当单键(两个电子)断裂时,在断片之一上留下两个电子,另一断片上是带有两个电子空穴。

对碳-碳键来说,将碳原子作为基质,起化学反应的组分作为反应物。

一个反应物一般携带一对电子(供体)或获取一对电子(受体)。

供体叫亲质子体或称反应亲质子体;受体叫亲电子体或称反应亲电子体。

均裂(游离基机理),当单键断裂时,在每个断片上均留下一个电子。

此机理在橡胶老化过程中体现得较多。

环化反应是第三个基本机理。

在老化过程中,有如下几种化学反应:(1)取代反应;(2)加成反应;(3)β-消除反应;(4)分子重排反应;(5)氧化还原反应;(6)水解反应;(7)综合反应。

橡胶老化从热化学上说,橡胶体系反应自由能G小于反应物的自由能才能进行反应。

自由能G等于体系的焓H减去温度T与熵S的乘积。

即:G=H-TS通常碳骨架橡胶具有负的ΔG值,故老化过程中的化学反应是容易发生的。

橡胶体系的熵S等于体系的热量Q除以温度T的商。

即:S=Q/T橡胶体系的焓H与内能u的关系为:H=u+pv式中:p-压力;v-体积。

当压力恒定时,H=Q。

这里的Q为恒定压力下的热容量。

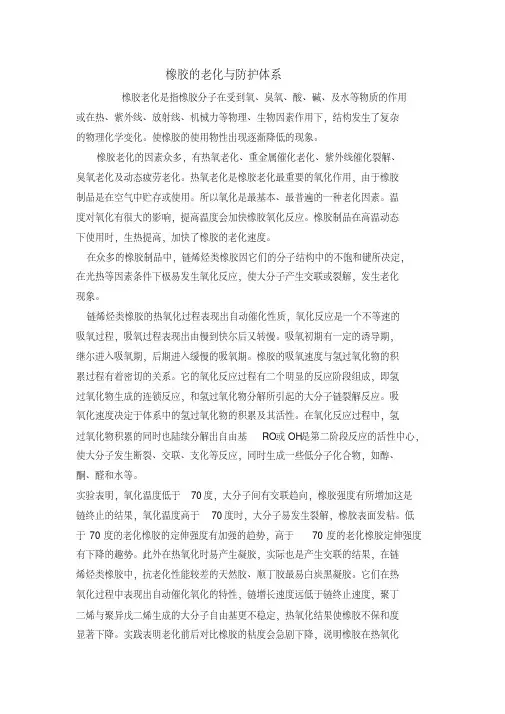

橡胶的老化与防护体系橡胶老化是指橡胶分子在受到氧、臭氧、酸、碱、及水等物质的作用或在热、紫外线、放射线、机械力等物理、生物因素作用下，结构发生了复杂的物理化学变化。

使橡胶的使用物性出现逐渐降低的现象。

橡胶老化的因素众多，有热氧老化、重金属催化老化、紫外线催化裂解、臭氧老化及动态疲劳老化。

热氧老化是橡胶老化最重要的氧化作用，由于橡胶制品是在空气中贮存或使用。

所以氧化是最基本、最普遍的一种老化因素。

温度对氧化有很大的影响，提高温度会加快橡胶氧化反应。

橡胶制品在高温动态下使用时，生热提高，加快了橡胶的老化速度。

在众多的橡胶制品中，链烯烃类橡胶因它们的分子结构中的不饱和键所决定，在光热等因素条件下极易发生氧化反应，使大分子产生交联或裂解，发生老化现象。

链烯烃类橡胶的热氧化过程表现出自动催化性质，氧化反应是一个不等速的吸氧过程，吸氧过程表现出由慢到快尔后又转慢。

吸氧初期有一定的诱导期，继尔进入吸氧期，后期进入缓慢的吸氧期。

橡胶的吸氧速度与氢过氧化物的积累过程有着密切的关系。

它的氧化反应过程有二个明显的反应阶段组成，即氢过氧化物生成的连锁反应，和氢过氧化物分解所引起的大分子链裂解反应。

吸氧化速度决定于体系中的氢过氧化物的积累及其活性。

在氧化反应过程中，氢过氧化物积累的同时也陆续分解出自由基RO或OH是第二阶段反应的活性中心，使大分子发生断裂、交联、支化等反应，同时生成一些低分子化合物，如醇、酮、醛和水等。

实验表明，氧化温度低于70度，大分子间有交联趋向，橡胶强度有所增加这是链终止的结果，氧化温度高于70度时，大分子易发生裂解，橡胶表面发粘。

低于70度的老化橡胶的定伸强度有加强的趋势，高于70度的老化橡胶定伸强度有下降的趣势。

此外在热氧化时易产生凝胶，实际也是产生交联的结果，在链烯烃类橡胶中，抗老化性能较差的天然胶、顺丁胶最易白炭黑凝胶。

它们在热氧化过程中表现出自动催化氧化的特性，链增长速度远低于链终止速度，聚丁二烯与聚异戊二烯生成的大分子自由基更不稳定，热氧化结果使橡胶不保和度显著下降。

橡胶材料的耐老化性能橡胶材料是一种常见的材料，具有优越的弹性和耐磨性，在各行各业广泛应用。

然而，长期使用后，橡胶材料容易出现老化现象，导致性能下降，甚至失去原有功能。

因此，研究和提升橡胶材料的耐老化性能非常重要。

本文将介绍橡胶材料的老化机理、耐老化性能的测试方法以及改善橡胶材料耐老化性能的措施。

一、橡胶材料的老化机理橡胶材料的老化主要与以下几个因素有关：1. 热氧老化：橡胶材料在高温环境下，与氧气接触后发生化学反应，从而引起老化。

氧气的存在加速了橡胶分子链的氧化、断裂以及交联结构的破坏。

2. 光照老化：橡胶材料暴露在太阳光下，特别是紫外线的照射下，容易发生老化。

紫外线能够引起橡胶分子链的断裂和交联结构的破坏。

3. 湿热老化：橡胶材料长期暴露在高温湿润的环境中，水分和高温相结合会加速橡胶的老化过程。

4. 化学介质的侵蚀：橡胶材料接触到一些化学介质，如酸、碱、溶剂等，会引起化学反应，导致橡胶材料的老化。

二、橡胶材料耐老化性能的测试方法为了评估橡胶材料的耐老化性能，常用的测试方法包括以下几种：1. 热氧老化实验：将橡胶样品暴露在高温高压的空气环境下，观察样品的重量损失、硬度变化以及拉伸强度的降低程度，来评估橡胶材料的耐氧老化性能。

2. 光照老化实验：将橡胶样品暴露在具有紫外线照射设备的实验箱中，通过观察样品颜色的改变、硬度变化以及拉伸强度的降低程度，来评估橡胶材料的耐光老化性能。

3. 湿热老化实验：将橡胶样品暴露在高温高湿的环境中，观察样品的重量损失、硬度变化以及拉伸强度的降低程度，来评估橡胶材料的耐湿热老化性能。

4. 化学介质侵蚀实验：将橡胶样品浸泡在各种化学介质中，通过观察样品的质量变化以及外观的改变，来评估橡胶材料的耐化学介质侵蚀性能。

三、改善橡胶材料耐老化性能的措施针对橡胶材料老化的问题，可以采取以下措施来提高橡胶材料的耐老化性能：1. 添加抗氧化剂：在橡胶材料的制备过程中加入抗氧化剂，可以有效抑制橡胶材料的氧化反应，延缓老化过程。

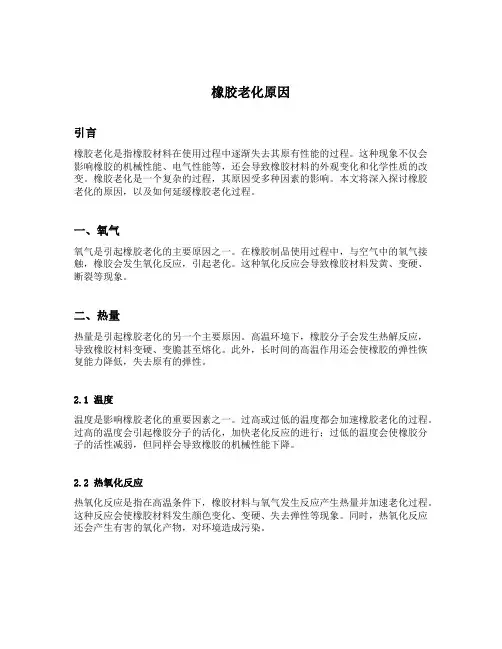

橡胶老化原因引言橡胶老化是指橡胶材料在使用过程中逐渐失去其原有性能的过程。

这种现象不仅会影响橡胶的机械性能、电气性能等，还会导致橡胶材料的外观变化和化学性质的改变。

橡胶老化是一个复杂的过程，其原因受多种因素的影响。

本文将深入探讨橡胶老化的原因，以及如何延缓橡胶老化过程。

一、氧气氧气是引起橡胶老化的主要原因之一。

在橡胶制品使用过程中，与空气中的氧气接触，橡胶会发生氧化反应，引起老化。

这种氧化反应会导致橡胶材料发黄、变硬、断裂等现象。

二、热量热量是引起橡胶老化的另一个主要原因。

高温环境下，橡胶分子会发生热解反应，导致橡胶材料变硬、变脆甚至熔化。

此外，长时间的高温作用还会使橡胶的弹性恢复能力降低，失去原有的弹性。

2.1 温度温度是影响橡胶老化的重要因素之一。

过高或过低的温度都会加速橡胶老化的过程。

过高的温度会引起橡胶分子的活化，加快老化反应的进行；过低的温度会使橡胶分子的活性减弱，但同样会导致橡胶的机械性能下降。

2.2 热氧化反应热氧化反应是指在高温条件下，橡胶材料与氧气发生反应产生热量并加速老化过程。

这种反应会使橡胶材料发生颜色变化、变硬、失去弹性等现象。

同时，热氧化反应还会产生有害的氧化产物，对环境造成污染。

三、光照光照也是导致橡胶老化的重要因素之一。

阳光中的紫外线是最主要的光照来源，它能够使橡胶分子发生裂解和交联断裂，引起橡胶老化。

3.1 紫外线紫外线是一种高能量光线，对橡胶的老化有较强的影响。

在紫外线的作用下，橡胶分子中的键发生裂解，导致材料的物理性能和化学性质发生变化。

这种裂解反应会引起橡胶的断裂和脆化。

3.2 光化学反应光化学反应是指在光照条件下，橡胶材料与空气中的氧气发生反应。

这种反应会引起橡胶材料的老化，使其性能下降。

光化学反应的主要产物是氧化物，会导致橡胶材料的变色、变硬等现象。

四、化学物质化学物质也是导致橡胶老化的重要原因之一。

橡胶材料在使用过程中会接触到各种化学物质，这些化学物质会使橡胶发生化学变化，从而引起老化。

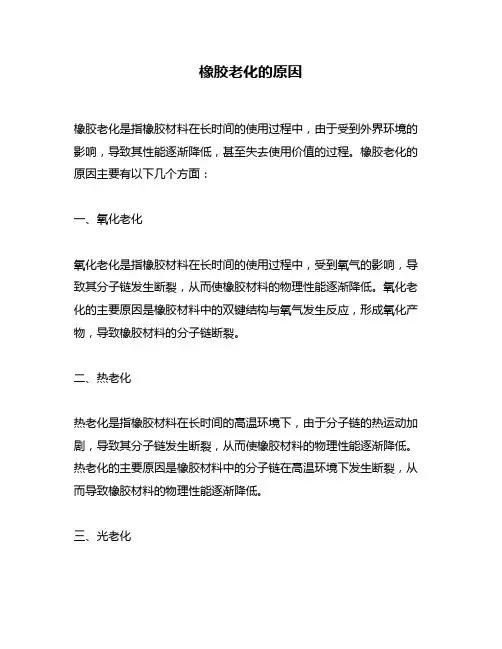

橡胶老化的原因
橡胶老化是指橡胶材料在长时间的使用过程中，由于受到外界环境的影响，导致其性能逐渐降低，甚至失去使用价值的过程。

橡胶老化的原因主要有以下几个方面：
一、氧化老化
氧化老化是指橡胶材料在长时间的使用过程中，受到氧气的影响，导致其分子链发生断裂，从而使橡胶材料的物理性能逐渐降低。

氧化老化的主要原因是橡胶材料中的双键结构与氧气发生反应，形成氧化产物，导致橡胶材料的分子链断裂。

二、热老化
热老化是指橡胶材料在长时间的高温环境下，由于分子链的热运动加剧，导致其分子链发生断裂，从而使橡胶材料的物理性能逐渐降低。

热老化的主要原因是橡胶材料中的分子链在高温环境下发生断裂，从而导致橡胶材料的物理性能逐渐降低。

三、光老化
光老化是指橡胶材料在长时间的紫外线照射下，由于紫外线的能量作用，导致其分子链发生断裂，从而使橡胶材料的物理性能逐渐降低。

光老化的主要原因是橡胶材料中的分子链在紫外线的作用下发生断裂，从而导致橡胶材料的物理性能逐渐降低。

四、化学老化
化学老化是指橡胶材料在长时间的化学介质中，由于化学介质的作用，导致其分子链发生断裂，从而使橡胶材料的物理性能逐渐降低。

化学
老化的主要原因是橡胶材料与化学介质发生反应，从而导致橡胶材料
的分子链断裂。

总之，橡胶老化是由多种因素共同作用的结果，不同的老化因素对橡
胶材料的影响程度也不同。

因此，在使用橡胶材料时，需要根据具体
的使用环境和要求，选择合适的橡胶材料，并采取相应的防护措施，
以延长橡胶材料的使用寿命。

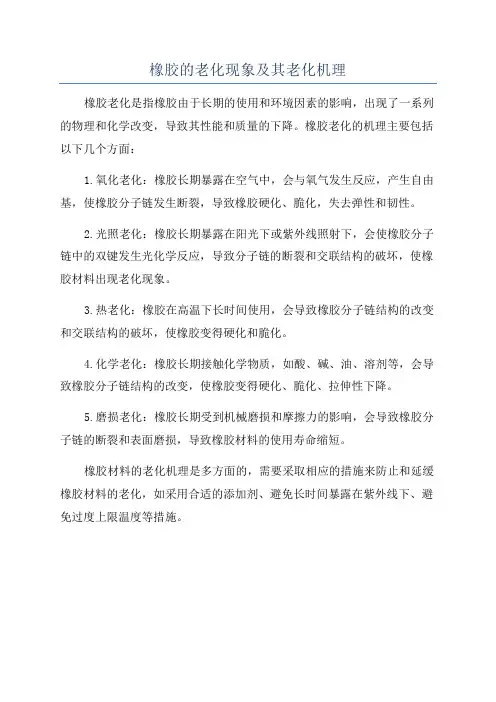

橡胶的老化现象及其老化机理
橡胶老化是指橡胶由于长期的使用和环境因素的影响，出现了一系列的物理和化学改变，导致其性能和质量的下降。

橡胶老化的机理主要包括以下几个方面：
1.氧化老化：橡胶长期暴露在空气中，会与氧气发生反应，产生自由基，使橡胶分子链发生断裂，导致橡胶硬化、脆化，失去弹性和韧性。

2.光照老化：橡胶长期暴露在阳光下或紫外线照射下，会使橡胶分子链中的双键发生光化学反应，导致分子链的断裂和交联结构的破坏，使橡胶材料出现老化现象。

3.热老化：橡胶在高温下长时间使用，会导致橡胶分子链结构的改变和交联结构的破坏，使橡胶变得硬化和脆化。

4.化学老化：橡胶长期接触化学物质，如酸、碱、油、溶剂等，会导致橡胶分子链结构的改变，使橡胶变得硬化、脆化、拉伸性下降。

5.磨损老化：橡胶长期受到机械磨损和摩擦力的影响，会导致橡胶分子链的断裂和表面磨损，导致橡胶材料的使用寿命缩短。

橡胶材料的老化机理是多方面的，需要采取相应的措施来防止和延缓橡胶材料的老化，如采用合适的添加剂、避免长时间暴露在紫外线下、避免过度上限温度等措施。

橡胶技术基础知识一)什么是橡胶老化？在表面上有哪此表现？答：橡胶及其制品在加工，贮存和使用过程中，由于受内外因素的综合作用而引起橡胶物理化学性质和机械性能的逐步变坏，最后丧失使用价值，这种变化叫做橡胶老化。

表面上表现为龟裂、发粘、硬化、软化、粉化、变色、长霉等。

影响橡胶老化的因素有哪些？引起橡胶老化的因素有：a）氧、氧在橡胶中同橡胶分子发生游离基链锁反应，分子链发生断裂或过度交联，引起橡胶性能的改变。

氧化作用是橡胶老化的重要原因之一。

B臭氧、臭氧的化学活性氧高得多，破坏性更大，它同样是使分子链发生断裂，但臭氧对橡胶的作用情况随橡胶变形与否而不同。

当作用于变形的橡胶（主要是不饱和橡胶）时，出现与应力作用方向直的裂纹，即所谓“臭氧龟裂”；作用于变形的橡胶时，仅表面生成氧化膜而不龟裂。

C）热：提高温度可引起橡胶的热裂解或热交联。

但热的基本作用还是活化作用。

提高氧扩散速度和活化氧化反应，从而加速橡胶氧化反应速度，这是普遍存在的一种老化现象——热氧老化。

D)光：光波越短、能量越大。

对橡胶起破坏作用的是能量较高的紫外线。

紫外线除了能直接引起橡胶分子链的断裂和交联外，橡胶因吸收光能而产生游离基，引发并加速氧化链反应过程。

经外线光起着加热的作用。

光作用其所长另一特点（与热作用不同）是它主要在橡表面进生。

含胶率高的试样，两面会出现网状裂纹，即所谓“光外层裂”。

E)机械应力：在机械应力反复作用下，会使橡胶分子链断裂生成游离荃，引发氧化链反应，形成力化学过程。

机械断裂分子链和机械活化氧化过程。

哪能个占优势，视其所处的条件而定。

此外，在应力作用下容易引起臭氧龟裂。

F)水分：水分的作用有两个方面：橡胶在潮湿空气淋雨或浸泡在水中时，容易破坏，这是由于橡胶中的水溶性物质和清水荃团等成分被水抽提溶解。

水解或吸收等原因引起的。

特别是在水浸泡和大气曝露的交替作用下，会加速橡胶的破坏。

但在某种情况下水分对橡胶则不起破坏作用，甚至有延缓老化的作用。

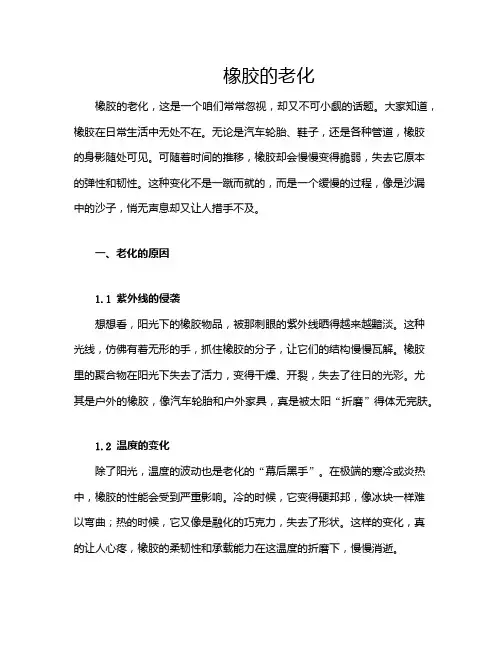

橡胶的老化橡胶的老化，这是一个咱们常常忽视，却又不可小觑的话题。

大家知道，橡胶在日常生活中无处不在。

无论是汽车轮胎、鞋子，还是各种管道，橡胶的身影随处可见。

可随着时间的推移，橡胶却会慢慢变得脆弱，失去它原本的弹性和韧性。

这种变化不是一蹴而就的，而是一个缓慢的过程，像是沙漏中的沙子，悄无声息却又让人措手不及。

一、老化的原因1.1 紫外线的侵袭想想看，阳光下的橡胶物品，被那刺眼的紫外线晒得越来越黯淡。

这种光线，仿佛有着无形的手，抓住橡胶的分子，让它们的结构慢慢瓦解。

橡胶里的聚合物在阳光下失去了活力，变得干燥、开裂，失去了往日的光彩。

尤其是户外的橡胶，像汽车轮胎和户外家具，真是被太阳“折磨”得体无完肤。

1.2 温度的变化除了阳光，温度的波动也是老化的“幕后黑手”。

在极端的寒冷或炎热中，橡胶的性能会受到严重影响。

冷的时候，它变得硬邦邦，像冰块一样难以弯曲；热的时候，它又像是融化的巧克力，失去了形状。

这样的变化，真的让人心疼，橡胶的柔韧性和承载能力在这温度的折磨下，慢慢消逝。

二、老化的影响2.1 性能下降橡胶老化后，最明显的影响就是性能下降。

比如，汽车轮胎的抓地力会减弱，行驶起来不再稳当。

这不仅影响驾驶的舒适度，更关乎安全。

想想看，轮胎一旦打滑，后果可想而知。

咱们可得擦亮眼睛，定期检查轮胎，确保它们的状态良好。

2.2 寿命缩短橡胶老化意味着它的寿命大幅缩短。

原本能用好几年，结果几年后就得换。

这不仅浪费资源，也让钱包“瘦身”。

在工业上，老化的橡胶产品会影响生产效率，甚至导致停工，这可真是个头疼的事儿。

2.3 环境的影响橡胶老化后，往往会释放出一些有害物质，污染环境。

比如，在垃圾填埋场，老化的橡胶分解后可能会渗入地下水。

这对生态环境造成的伤害，真是无法估量。

我们必须更加关注橡胶的回收与处理，让环保成为每个人的责任。

三、如何应对橡胶的老化3.1 选择合适的材料在生产过程中，选择合适的橡胶材料可以减缓老化的速度。

橡胶老化原因的研究橡胶老化是指橡胶材料长期暴露在外界环境下，经历化学、物理和机械变化导致材料性能下降的过程。

橡胶制品的老化现象在工业和日常生活中都非常常见，例如橡胶管、密封圈、轮胎等制品的老化问题都需要引起重视。

了解橡胶老化的原因对于预防和延缓老化过程具有重要意义。

在本文中，我将深入探讨橡胶老化的原因，并分享我的观点和理解。

1. 热氧老化热氧老化是橡胶老化的主要原因之一。

当橡胶材料长时间暴露在高温和氧气环境下，氧气会与橡胶分子中的双键反应，引发链断裂和交联，导致橡胶材料变硬、变脆，并且失去弹性。

发生热氧老化的速度取决于温度、氧气浓度和橡胶材料的特性。

2. 光照老化光照老化是指橡胶材料长时间暴露在紫外线和可见光下引起的老化现象。

紫外线能够降解橡胶分子链，导致材料表面裂纹、变色和黏性降低。

在室外使用的橡胶制品，例如轮胎、橡胶管等，容易受到光照老化的影响。

为了延缓橡胶的光照老化过程，可以使用光稳定剂来吸收和转化紫外线能量，保护橡胶材料的结构完整性。

3. 化学老化化学老化是指橡胶材料与化学物质反应导致性能下降的过程。

橡胶制品常接触到的化学物质包括酸、碱、溶剂和氧化剂等。

这些化学物质能够引发橡胶分子链的断裂、交联或者引起硫化体系的变化，从而影响材料的强度、弹性和耐候性。

化学老化的速度取决于橡胶材料的种类、化学物质的浓度和接触时间等因素。

4. 力学损伤力学损伤是指橡胶材料在使用过程中受到机械应力导致的老化现象。

机械应力能够引起橡胶分子链的断裂和交联的改变，使得材料的可拉伸性和耐磨性下降。

尤其是在高温和高压环境下，机械损伤会加速橡胶的老化过程。

在使用和储存橡胶制品时需要注意避免过大的应力和摩擦，以延缓橡胶的老化过程。

总结回顾：橡胶老化是橡胶材料长期暴露在外界环境下导致性能下降的过程。

热氧老化、光照老化、化学老化和力学损伤是导致橡胶老化的主要原因。

热氧老化是由高温和氧气引起的链断裂和交联，光照老化是由紫外线和可见光引起的链降解和表面裂纹，化学老化是由化学物质与橡胶反应导致的材料性能下降，力学损伤是由机械应力引起的链断裂和材料磨损。

橡胶老化的原因橡胶是一种常见的高分子材料，广泛应用于各个领域。

然而，随着时间的推移，橡胶制品会逐渐变得老化，失去其原有的性能和功能。

那么，究竟是什么原因导致了橡胶老化呢？本文将从以下几个方面进行探讨。

1. 氧化老化氧化老化是橡胶老化的主要原因之一。

橡胶中的双键结构容易与空气中的氧气发生反应，形成过氧化物。

这些过氧化物会引发链的断裂和交联结构的破坏，导致橡胶的硬化和脆化。

氧化老化一般发生在橡胶制品的表面，形成氧化皮层，使橡胶失去光泽和柔软性。

2. 热老化热老化是指橡胶在高温环境下长时间暴露导致老化。

高温会加速橡胶分子链的运动，使橡胶的结构发生改变。

这种改变包括链的断裂、交联结构的破坏和分子量的降低。

热老化会使橡胶变硬、变脆，并失去原有的弹性和拉伸性能。

3. 光照老化光照老化是指橡胶在紫外线的照射下发生的老化现象。

紫外线能够引发橡胶分子链的断裂和交联结构的破坏，导致橡胶的老化。

光照老化主要发生在橡胶制品的表面，使橡胶变黄、变硬，并失去原有的弹性和机械性能。

4. 化学老化化学老化是指橡胶与化学物质发生反应导致的老化现象。

化学物质可以是橡胶制品在使用过程中接触到的物质，如酸、碱、盐等，也可以是橡胶本身的成分，如添加剂、填充剂等。

这些化学物质与橡胶发生反应，改变橡胶的结构和性能，导致橡胶老化。

5. 力学应力和变形橡胶在受到力学应力和变形时，其分子链会发生拉伸和扭曲，导致链的断裂和交联结构的破坏。

这种力学应力和变形会加速橡胶的老化过程。

特别是当橡胶在高温和湿度条件下受到力学应力时，老化速度更快。

橡胶老化的原因主要包括氧化老化、热老化、光照老化、化学老化以及力学应力和变形。

这些因素相互作用，导致橡胶失去其原有的性能和功能。

为了延缓橡胶的老化，可以采取一些措施，如添加抗氧化剂、使用防紫外线剂、控制温度和湿度等。

只有正确处理和保护橡胶制品，才能延长其使用寿命，提高其性能和可靠性。

橡胶老化原理
橡胶老化是指橡胶材料在长时间使用或储存过程中，由于受到外界因素的影响，如光照、氧气、高温、臭氧、湿气、微生物等，导致橡胶材料的物理性能和化学性能发生变化的过程。

橡胶老化过程中主要有以下几种原理：
1. 氧气老化原理：橡胶材料中的双键结构容易与氧气结合，形成氧化产物，导致橡胶材料性能下降。

氧气老化是橡胶老化的主要原因之一。

2. 热老化原理：橡胶材料在高温环境下，长时间暴露于高温中会导致橡胶链的断裂和交联结构的断裂，从而引起橡胶硬化、变脆和性能下降。

3. 光老化原理：橡胶材料在阳光下或紫外线照射下，受到辐射能量的影响，引起橡胶链的断裂和交联结构的断裂，从而导致橡胶发黄、变脆和性能下降。

4. 化学老化原理：橡胶材料与化学物质接触，如酸、碱、溶剂等，会引起化学反应，导致橡胶材料性能的变化。

5. 微生物老化原理：橡胶材料长时间存放在潮湿环境中或受到微生物侵蚀，微生物的代谢产物和酶的作用，会引起橡胶材料性能的变化。

综上所述，橡胶老化是指由于外界因素的影响，橡胶材料的物
理性能和化学性能发生变化的过程。

氧气老化、热老化、光老化、化学老化和微生物老化是导致橡胶老化的主要原理。

橡胶老化和防护概述橡胶老化是指橡胶材料在长期使用过程中，由于受到外界环境、温度、光照等因素的影响，导致其性能和品质的衰减。

橡胶老化会使橡胶材料的弹性、硬度、耐磨性、耐候性等性能下降，从而影响其使用寿命和使用效果。

橡胶老化的原因可以分为内在因素和外在因素两类。

内在因素主要包括橡胶材料自身的化学性质、结构以及添加剂的选择和使用等；外在因素则包括温度、湿度、光照、氧气、臭氧、化学物质等外界环境因素的影响。

温度是影响橡胶老化的主要因素之一、高温会加速橡胶材料的老化过程，使其性能下降更快。

低温时，橡胶材料的柔韧性减弱，容易产生裂纹。

湿度也是影响橡胶老化的重要因素，湿度高时橡胶材料中的水分会导致水解反应，进而引起老化。

光照是另一个重要的外界因素，特别是紫外线会对橡胶产生破坏性的影响。

臭氧也是导致橡胶老化的危险因素，臭氧浓度高时会使橡胶表面出现龟裂、氧化等现象。

化学物质也会导致橡胶材料的老化，包括酸、碱、油脂、溶剂、氧化剂等。

为了防止橡胶老化，可以采取以下措施。

首先，选择合适的橡胶材料，不同的橡胶材料有不同的耐老化性能，可以根据具体使用环境选择合适的橡胶材料。

其次，合理设计和加工橡胶制品，避免产生应力集中和机械损伤等现象，减缓老化的发展。

此外，添加适量的抗老化剂也可以延缓橡胶的老化速度，常用的抗老化剂主要有光稳定剂、热氧化剂、防臭氧剂等。

此外，合理控制使用条件，避免高温、高湿度等恶劣环境对橡胶材料的影响。

最后，正确保养和维护橡胶制品，定期清洗、除尘，并涂抹适当的防护剂进行防护和维护。

总结起来，橡胶老化是指橡胶材料在长期使用过程中受到各种内外因素的影响而导致性能下降的过程。

了解橡胶老化的原因和机制，可以采取相应的防护措施，延长橡胶制品的使用寿命。

橡胶老化标准嘿，朋友们！今天咱来聊聊橡胶老化标准这个事儿。

你说这橡胶啊，就跟咱人似的，时间长了也会变老变脆弱。

咱平时用的那些橡胶制品，什么轮胎啊、胶管啊、密封圈啊，时间一长，就可能出问题啦。

你想想看，要是轮胎老化了，在路上跑着跑着突然爆胎了，那多吓人呐！这就好像人走着走着突然腿软了一样。

所以啊，了解橡胶老化标准可太重要啦！那橡胶老化都有啥表现呢？首先就是变硬啦，本来软软弹弹的橡胶，变得硬邦邦的，就像人老了关节不灵活似的。

然后呢，还可能出现裂缝，这就好比人的脸上长出了皱纹呀。

还有啊，橡胶的弹性也会变差，再也不能像以前那样伸缩自如啦。

那怎么判断橡胶是不是老化到不行了呢？这就得看标准啦。

不同的橡胶制品有不同的老化标准呢。

比如说，有的要求拉伸强度不能下降太多，有的要求硬度不能变得太离谱。

这就好像给橡胶设了个健康指标，一旦超标了，咱就得注意啦！咱平时用橡胶制品的时候，也得注意保养呀。

就像咱人要保养皮肤一样，不能任由它风吹日晒的。

别把橡胶制品放在太阳底下暴晒，那不是加速它老化嘛！也别让它老是接触那些腐蚀性的东西，这就跟咱不能总接触有害物质一个道理。

而且啊，咱买橡胶制品的时候，也得挑质量好的呀。

质量好的橡胶，就像身体好的人，不容易生病老化。

咱不能贪小便宜买那些质量差的，用不了多久就不行啦，那不是浪费钱嘛！你说这橡胶老化标准是不是很重要啊？要是没有这个标准，咱都不知道该怎么判断橡胶制品还能不能用，那多危险呐！所以啊，咱可得重视起来，好好了解一下，让咱的橡胶制品都能健健康康地为我们服务。

总之呢，橡胶老化标准可不是什么可有可无的东西，它关系到我们的生活安全和便利呢！咱可不能马虎对待呀！原创不易，请尊重原创，谢谢!。

橡胶老化的原因早期的橡胶是取自橡胶树、橡胶草等植物的胶乳，加工后制成的具有弹性、绝缘性、不透水和空气的材料。

高弹性的高分子化合物。

分为天然橡胶与合成橡胶二种。

天然橡胶是从橡胶树、橡胶草等植物中提取胶质后加工制成;合成橡胶则由各种单体经聚合反应而得。

橡胶制品广泛应用于工业或生活各方面。

’人会变老，橡胶也会老化。

橡胶用久之后，有的会发黏变软，有的会硬化发脆。

在日常生活中，我们经常能看到有些用旧的轮胎侧部产生沟沟坎坎的裂纹，专业上叫做龟裂。

在这种情况下，橡胶原先的弹性、强度显著下降，这些现象叫做老化。

老化是在各种外部因素影响下橡胶结构发生变化的结果，其中最普遍的是热和氧作用下产生的热氧老化。

橡胶加热到一定温度还会发生降解。

例如天然橡胶超过200摄氏度就开始分解出低分子物质。

橡胶热稳定性的好坏主要取决于其化学组成和结构，硅橡胶和氟橡胶的热稳定性就比通用橡胶好。

在通用橡胶中，顺丁橡胶的热稳定性最好，丁苯橡胶次之。

在氧的参与下，各种橡胶的老化结果是不一样的。

天然橡胶和异戊橡胶以及丁基橡胶在热氧老化过程中主要是大分子链发生断裂，变软发黏;而丁苯橡胶、顺丁橡胶、丁腈橡胶以及三元乙丙橡胶在热氧老化过程中主要是断链后的产物交织在一起，破坏了橡胶的弹性结构，于是就变硬发脆。

橡胶热氧老化的祸根在于它的不饱和键上。

天然橡胶和一些通用合成橡胶每1000个碳原子就含有150个至250个双键，这些部位最容易发生化学反应，所以它们的热氧老化性能都不好，尤其是天然橡胶。

结构趋于饱和的硅橡胶、氟橡胶、丁基橡胶、乙丙橡胶、聚氨酯橡胶、丙烯酸酯橡胶等则属于耐热老化的弹性体。

橡胶的老化虽然不可能完全避免，但是可以延缓，最方便有效的措施就是加入防老剂。

防老剂能捕捉橡胶热氧老化过程产生的有活性物质，从而起到保护橡胶的作用。

防老剂的种类繁多，比较常用的有胺类和酚类两大系列，加入量一般为橡胶重量的1%至1.5%。

感谢您的阅读，祝您生活愉快。
