光敏传感器的原理及应用概述光敏传感器是一种能够感知、测量光线强度的设备，通过光敏元件将光信号转化为电信号，从而实现对光的检测和测量。
本文将介绍光敏传感器的原理、分类以及其在不同领域的应用。
光敏传感器的原理光敏传感器的原理是基于光敏效应，即某些材料在受到光照射时会产生电信号。
以下是常见的光敏传感器原理：1.光电效应：基于光子将电子从固体材料中解离出来的现象。
光电效应包括外光电效应和内光电效应两种形式，分别应用于光电导、光电二极管等光敏传感器中。
2.光致电导效应：当光照射到某些半导体材料中时，会产生电导率变化。
此原理常应用于光致电导传感器中。
3.光敏材料的电阻变化：某些光敏材料在受到光照射时，其电阻值会发生变化。
基于该原理的光敏传感器常被用于光敏电阻或光敏电阻器件。
4.光伏效应：某些半导体材料在光照射下会产生电压或电流变化。
光伏效应广泛应用于太阳能电池等光伏元件。
光敏传感器的分类根据不同的原理和应用，光敏传感器可以分为以下几类：1.光敏电阻（Photoresistor）：光照射导致电阻值变化，常用于光控开关、光敏灯等设备。
2.光敏二极管（Photodiode）：光照射产生电流，用于光通信、遥控等应用。
3.光敏三极管（Phototransistor）：光照射产生电流放大效应，常用于光电传感器、光电开关等设备。
4.光敏电容（Photo Capacitor）：光照射改变电容值，常用于光敏触摸屏、光敏开关等。
5.光敏电阻器（Photoconductive Cell）：光照射降低电阻值，常用于曝光控制、自动调光等应用。
6.光敏四极管（Photo Quad）：光照射引发正向信号，常用于光电传感器、图像捕捉等。
光敏传感器的应用领域光敏传感器广泛应用于以下领域：自动化控制•工业自动化：用于光电开关、光电传感器等设备，实现对物体的检测、计数、位置判断等。
•家居自动化：用于照明控制、智能窗帘、安防系统等，实现对环境的感知和控制。

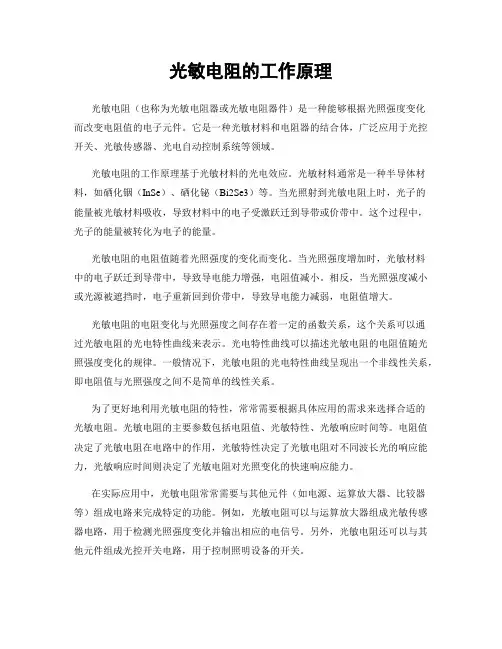

光敏电阻的工作原理光敏电阻（也称为光敏电阻器或光敏电阻器件）是一种能够根据光照强度变化而改变电阻值的电子元件。
它是一种光敏材料和电阻器的结合体，广泛应用于光控开关、光敏传感器、光电自动控制系统等领域。
光敏电阻的工作原理基于光敏材料的光电效应。
光敏材料通常是一种半导体材料，如硒化铟（InSe）、硒化铋（Bi2Se3）等。
当光照射到光敏电阻上时，光子的能量被光敏材料吸收，导致材料中的电子受激跃迁到导带或价带中。
这个过程中，光子的能量被转化为电子的能量。
光敏电阻的电阻值随着光照强度的变化而变化。
当光照强度增加时，光敏材料中的电子跃迁到导带中，导致导电能力增强，电阻值减小。
相反，当光照强度减小或光源被遮挡时，电子重新回到价带中，导致导电能力减弱，电阻值增大。
光敏电阻的电阻变化与光照强度之间存在着一定的函数关系，这个关系可以通过光敏电阻的光电特性曲线来表示。
光电特性曲线可以描述光敏电阻的电阻值随光照强度变化的规律。
一般情况下，光敏电阻的光电特性曲线呈现出一个非线性关系，即电阻值与光照强度之间不是简单的线性关系。
为了更好地利用光敏电阻的特性，常常需要根据具体应用的需求来选择合适的光敏电阻。
光敏电阻的主要参数包括电阻值、光敏特性、光敏响应时间等。
电阻值决定了光敏电阻在电路中的作用，光敏特性决定了光敏电阻对不同波长光的响应能力，光敏响应时间则决定了光敏电阻对光照变化的快速响应能力。
在实际应用中，光敏电阻常常需要与其他元件（如电源、运算放大器、比较器等）组成电路来完成特定的功能。
例如，光敏电阻可以与运算放大器组成光敏传感器电路，用于检测光照强度变化并输出相应的电信号。
另外，光敏电阻还可以与其他元件组成光控开关电路，用于控制照明设备的开关。
总结起来，光敏电阻是一种根据光照强度变化而改变电阻值的电子元件。
它的工作原理基于光敏材料的光电效应，通过光子的能量转化为电子的能量来实现电阻值的变化。
光敏电阻的电阻变化与光照强度之间存在着一定的函数关系，可以通过光敏电阻的光电特性曲线来表示。

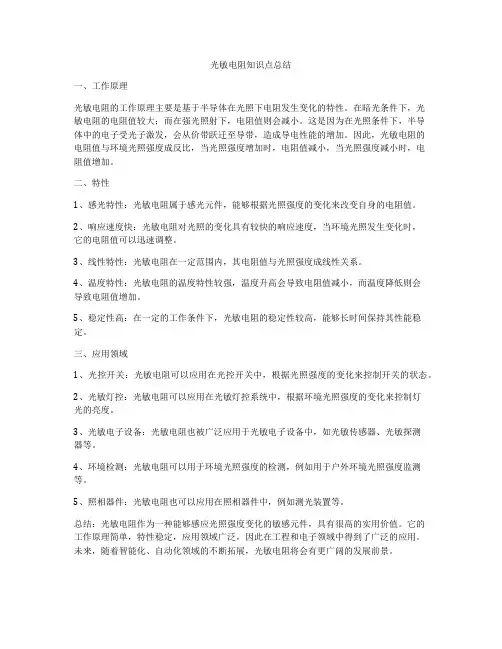

光敏电阻知识点总结一、工作原理光敏电阻的工作原理主要是基于半导体在光照下电阻发生变化的特性。
在暗光条件下，光敏电阻的电阻值较大；而在强光照射下，电阻值则会减小。
这是因为在光照条件下，半导体中的电子受光子激发，会从价带跃迁至导带，造成导电性能的增加。
因此，光敏电阻的电阻值与环境光照强度成反比，当光照强度增加时，电阻值减小，当光照强度减小时，电阻值增加。
二、特性1、感光特性：光敏电阻属于感光元件，能够根据光照强度的变化来改变自身的电阻值。
2、响应速度快：光敏电阻对光照的变化具有较快的响应速度，当环境光照发生变化时，它的电阻值可以迅速调整。
3、线性特性：光敏电阻在一定范围内，其电阻值与光照强度成线性关系。
4、温度特性：光敏电阻的温度特性较强，温度升高会导致电阻值减小，而温度降低则会导致电阻值增加。
5、稳定性高：在一定的工作条件下，光敏电阻的稳定性较高，能够长时间保持其性能稳定。
三、应用领域1、光控开关：光敏电阻可以应用在光控开关中，根据光照强度的变化来控制开关的状态。
2、光敏灯控：光敏电阻可以应用在光敏灯控系统中，根据环境光照强度的变化来控制灯光的亮度。
3、光敏电子设备：光敏电阻也被广泛应用于光敏电子设备中，如光敏传感器、光敏探测器等。
4、环境检测：光敏电阻可以用于环境光照强度的检测，例如用于户外环境光照强度监测等。
5、照相器件：光敏电阻也可以应用在照相器件中，例如测光装置等。
总结：光敏电阻作为一种能够感应光照强度变化的敏感元件，具有很高的实用价值。
它的工作原理简单，特性稳定，应用领域广泛，因此在工程和电子领域中得到了广泛的应用。
未来，随着智能化、自动化领域的不断拓展，光敏电阻将会有更广阔的发展前景。

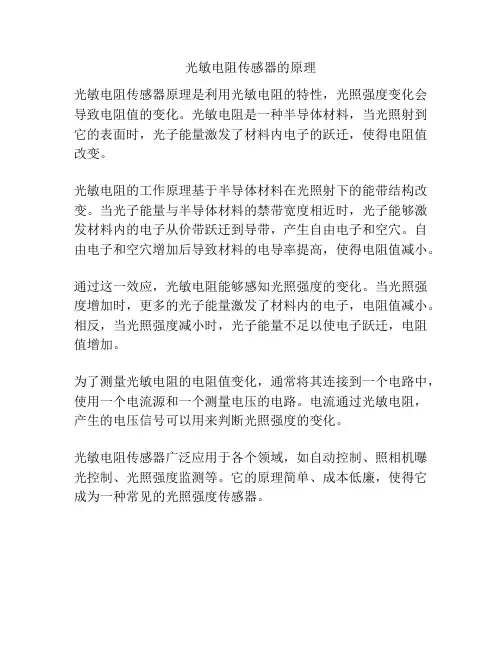

光敏电阻传感器的原理
光敏电阻传感器原理是利用光敏电阻的特性，光照强度变化会导致电阻值的变化。
光敏电阻是一种半导体材料，当光照射到它的表面时，光子能量激发了材料内电子的跃迁，使得电阻值改变。
光敏电阻的工作原理基于半导体材料在光照射下的能带结构改变。
当光子能量与半导体材料的禁带宽度相近时，光子能够激发材料内的电子从价带跃迁到导带，产生自由电子和空穴。
自由电子和空穴增加后导致材料的电导率提高，使得电阻值减小。
通过这一效应，光敏电阻能够感知光照强度的变化。
当光照强度增加时，更多的光子能量激发了材料内的电子，电阻值减小。
相反，当光照强度减小时，光子能量不足以使电子跃迁，电阻值增加。
为了测量光敏电阻的电阻值变化，通常将其连接到一个电路中，使用一个电流源和一个测量电压的电路。
电流通过光敏电阻，产生的电压信号可以用来判断光照强度的变化。
光敏电阻传感器广泛应用于各个领域，如自动控制、照相机曝光控制、光照强度监测等。
它的原理简单、成本低廉，使得它成为一种常见的光照强度传感器。

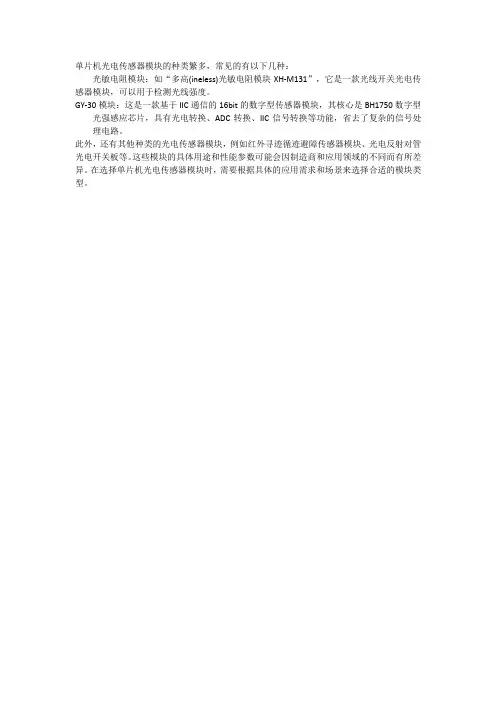

单片机光电传感器模块的种类繁多，常见的有以下几种：
光敏电阻模块：如“多高(ineless)光敏电阻模块XH-M131”，它是一款光线开关光电传感器模块，可以用于检测光线强度。
GY-30模块：这是一款基于IIC通信的16bit的数字型传感器模块，其核心是BH1750数字型光强感应芯片，具有光电转换、ADC转换、IIC信号转换等功能，省去了复杂的信号处理电路。
此外，还有其他种类的光电传感器模块，例如红外寻迹循迹避障传感器模块、光电反射对管光电开关板等。
这些模块的具体用途和性能参数可能会因制造商和应用领域的不同而有所差异。
在选择单片机光电传感器模块时，需要根据具体的应用需求和场景来选择合适的模块类型。
光敏电阻的特点及其应用光敏电阻是一种光电传感器，其特点在于能够将光线的变化转化为电阻值的变化。
本文将从感光特性、电阻变化、响应时间、灵敏度高、稳定性好、应用广泛、耐高温和价格低廉等方面，详细介绍光敏电阻的特点及其应用。
1.感光特性光敏电阻的感光原理基于半导体的光电效应。
当光子照射到光敏电阻的表面时，光子能量转化为电子能量，产生电子-空穴对。
这些电子-空穴对参与导电，导致光敏电阻的阻值发生变化。
不同光照条件下，光敏电阻的阻值也会相应变化。
2.电阻变化光敏电阻的电阻变化原理是光电效应的结果。
在无光条件下，光敏电阻的阻值较高。
当光线照射到光敏电阻上时，光子能量将半导体中的束缚电子激发成为自由电子，参与导电，导致电阻值降低。
光敏电阻的电阻变化取决于光照强度和入射光波长。
3.响应时间光敏电阻的响应时间是其重要性能之一。
响应时间指从光照变化到电阻值稳定变化的时间。
一般来说，光敏电阻的响应时间较快，能够在短时间内对光线变化作出响应。
这种快速响应特性使得光敏电阻在许多应用场景中表现出色。
4.灵敏度高光敏电阻的灵敏度指其电阻值对光照变化的敏感性。
高灵敏度的光敏电阻能够在较低的光照强度下产生明显的电阻变化，从而使得电路对光线变化反应更加灵敏。
通过优化材料和结构设计，可以进一步提高光敏电阻的灵敏度。
5.稳定性好稳定性好是光敏电阻的重要优点之一。
在长时间的使用过程中，光敏电阻的阻值不会发生显著变化。
这使得光敏电阻在各种应用场景中表现出良好的稳定性，从而使得基于光敏电阻的传感器具有较高的长期可靠性。
6.应用广泛由于光敏电阻具有感光、电阻变化、快速响应、高灵敏度以及稳定性好等特点，使得其广泛应用于各种领域。
例如，光敏电阻在照相机自动曝光控制系统、环境光检测、光学通信以及太阳能电池等领域发挥着重要作用。
此外，光敏电阻还在测量、计量、工业自动化和机器人等领域有广泛应用。
7.耐高温某些类型的光敏电阻具有较好的耐高温性能。
这些高温光敏电阻能够在较高温度环境下正常工作，对于高温环境下的光学检测和控制具有重要意义。

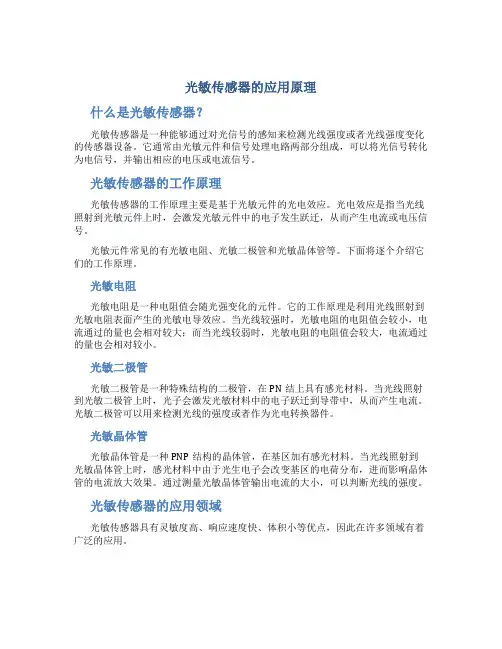

光敏传感器的应用原理什么是光敏传感器？光敏传感器是一种能够通过对光信号的感知来检测光线强度或者光线强度变化的传感器设备。
它通常由光敏元件和信号处理电路两部分组成，可以将光信号转化为电信号，并输出相应的电压或电流信号。
光敏传感器的工作原理光敏传感器的工作原理主要是基于光敏元件的光电效应。
光电效应是指当光线照射到光敏元件上时，会激发光敏元件中的电子发生跃迁，从而产生电流或电压信号。
光敏元件常见的有光敏电阻、光敏二极管和光敏晶体管等。
下面将逐个介绍它们的工作原理。
光敏电阻光敏电阻是一种电阻值会随光强变化的元件。
它的工作原理是利用光线照射到光敏电阻表面产生的光敏电导效应。
当光线较强时，光敏电阻的电阻值会较小，电流通过的量也会相对较大；而当光线较弱时，光敏电阻的电阻值会较大，电流通过的量也会相对较小。
光敏二极管光敏二极管是一种特殊结构的二极管，在PN结上具有感光材料。
当光线照射到光敏二极管上时，光子会激发光敏材料中的电子跃迁到导带中，从而产生电流。
光敏二极管可以用来检测光线的强度或者作为光电转换器件。
光敏晶体管光敏晶体管是一种PNP结构的晶体管，在基区加有感光材料。
当光线照射到光敏晶体管上时，感光材料中由于光生电子会改变基区的电荷分布，进而影响晶体管的电流放大效果。
通过测量光敏晶体管输出电流的大小，可以判断光线的强度。
光敏传感器的应用领域光敏传感器具有灵敏度高、响应速度快、体积小等优点，因此在许多领域有着广泛的应用。
光控开关光敏传感器可以作为光控开关的核心组件，通过监测光线的强弱控制电路的开关状态。
例如，在室内灯光自动控制系统中，光敏传感器可以感知到环境光线的强弱，当光线较暗时会自动打开灯光，提供良好的照明效果。
光电编码器光敏传感器在光电编码器中起着重要作用。
光电编码器可以将机械位移转化为电信号，通过检测光敏传感器的输出信号，可以精确地确定运动的位置和速度。
光电编码器广泛应用于工业自动化、机器人和数控设备等领域。

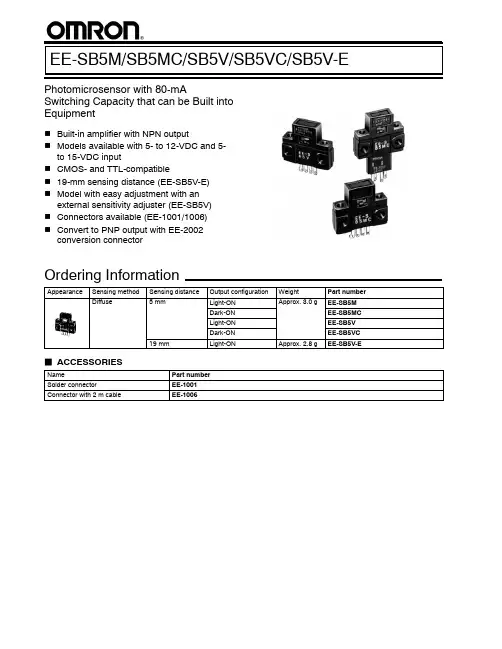

EE-SB5M/SB5MC/SB5V/SB5VC/SB5V-EPhotomicrosensor with 80-mASwitching Capacity that can be Built intoEquipmentHBuilt-in amplifier with NPN outputHModels available with 5-to 12-VDC and 5-to 15-VDC inputH CMOS-and TTL-compatibleH19-mm sensing distance (EE-SB5V-E)HModel with easy adjustment with anexternal sensitivity adjuster (EE-SB5V)H Connectors available (EE-1001/1006)HConvert to PNP output with EE-2002conversion connectorOrdering InformationAppearanceSensing method Sensing distance Output configuration Weight Part number Diffuse5mmLight-ON Approx.3.0gEE-SB5M Dark-ON pp EE-SB5MCLight-ON EE-SB5VDark-ONEE-SB5VC 19mmLight-ONApprox.2.8g EE-SB5V-EJ ACCESSORIESNamePart number Solder connector EE-1001Connector with 2m cableEE-1006EE-SB5M/SB5MC/SB5V/SB5VC/SB5V-E EE-SB5M/SB5MC/SB5V/SB5VC/SB5V-E2SpecificationsJ RATINGSItemDiffuse EE-SB5M EE-SB5MCEE-SB5V(-E)EE-SB5VCSupply voltage 5to 12VDC ±10%,ripple (p-p):10%max.5to 15VDC ±10%,ripple (p-p):10%max.Current consumption36mA max.48mA max.(DC current:I F =25mA)Maximum forward direct current (I F )—30mA max.Forward voltage (V F )— 1.5V max.(I F =30mA)Reverse voltage (V R )—4V max.Standard reference object White paper with reflection factor of 90%(standard sensing object:15x 15mm)Differential distance 0.1mmControl output At 5to 24VDC:80-mA load current (I C )with a residual voltage of 0.8V max.When driving TTL:40-mA load current (I C )with a residual voltage of 0.4V max.OutputconfigurationTransistor on output stage without detecting object OFF ON OFF ON Transistor on output stage with detecting objectON OFFONOFFResponse frequency (See note)50HzConnecting method EE-1001/1006Connectors;soldering terminals/cordset Light source GaAs infrared LED with a peak wavelength of 940nm ReceiverSi photo-transistor with a sensing wavelength of 850nm max.Note:The response frequency was measured by detecting the following disks rotating.Disk15mm15mm15mm5mm200mm dia.J CHARACTERISTICSAmbient temperature Operating -25°C to 55°C (-13°F to 131°F)p Storage -30°C to 80°C (-22°F to 176°F)Ambient humidity Operating 45%to 85%y Storage35%to 95%Vibration resistance Destruction:20to 2,000Hz (with a peak acceleration of 20G’s),1.5-mm double amplitude for4min each in X,Y ,and Z directionsShock resistance Destruction:500m/s 2for 3times each in X,Y ,and Z directionsSoldering heat resistance260°±5°C (See Note.)when the portion between the tip of the terminals and the position 1.5mm from the terminal base is dipped into the solder for 10±1secondsNote:This conforms to MIL-STD-750-2031-1.EE-SB5M/SB5MC/SB5V/SB5VC/SB5V-EEE-SB5M/SB5MC/SB5V/SB5VC/SB5V-E 3Engineering DataJ OPERATING RANGE (TYPICAL 1)J OPERATING RANGE (TYPICAL 2)D i s t a n c e Y (m m )X (mm)EE-SB5M(C)Reference object:White paper (15x 15mm)(reflection factor:90%)OperatesReleasesOptical axisXYD i s t a n c e Y (m m )X’(mm)EE-SB5M(C)Reference ob-ject:White paper (15x 15mm)(reflection factor:90%)OperatesReleasesOptical axisX’YJ SENSING DISTANCE VS.OBJECT AREA (TYPICAL)J SENSING DISTANCE VS.I F EE-SB5V-E(TYPICAL)D i s t a n c e (m m )EE-SB5M(C)Reference object:White paper (15x 15mm)(reflection factor:90%)Area (mm 2)5101520253048121620Forward Current I F (mA)S e n s i n g D i s t a n c e d (m m )T A =25°CReference object White paper:(reflection factor 90%)OperationJ INTERNAL/EXTERNAL CIRCUIT DIAGRAMSR LConnect R L as shown only when logic cir-cuit is driven.LEE-SB5M(C)Light-ON/Dark-ONEE-SB5V(C),EE-SB5V-E Light-ON/Dark-ONJ TIMING CHARTON OFF Output transistor Operates ReleasesLoad (relay)HLOutput voltage (logic)ON OFF Output transistor Operates ReleasesLoad (relay)HLOutput voltage (logic)InterruptedIncident InterruptedIncident Light-ONDark-ONEE-SB5M/SB5MC/SB5V/SB5VC/SB5V-E EE-SB5M/SB5MC/SB5V/SB5VC/SB5V-E4DimensionsUnit:mm (inch)J EE-SB5M(C),EE-SB5V(C),EE-SB5V-EOptical axisTwo,3.2dia.holesOptical axisTwo,3.8dia.holes(1)(2)(3)(4)TerminalArrangement (1)(2)(3)(4)V CC OUT L OUTPUT GND (0V)L 25.4(1.00)19.0(0.75)9.8(0.39)6.95(0.27)6.35(0.25)4.55(0.18)9.0(0.35)13.2(0.52)5.5(0.22)8.0(0.31)6.2(0.24)2.55(0.10)0.6(0.02)1.2(0.05) 1.513.0(0.51)0.8(0.03)1.45(0.06)2.54(0.10)0.3(0.01)16.7(0.66)10.8(0.48)6.0(0.24)(0.87)26(1.02)16.2(0.64)J EE-SB5M(C)/SB5V(C)/SB5V-E +EE-1001J EE-SB5M(C)/SB5V(C)/SB5V +EE-1006J EE-1001SOLDER CONNECTOR2.54±0.152.9±14.0(0.16)10.8(0.43)6.0(0.24)0.6(0.02)13.0(0.51)J EE-1006CONNECTOR WITH CABLE(1)(2)(3)(4)Terminal Arrangement IEC colors are shown in parentheses.(1)Red (Brown)V CC (2)Yellow (Pink)L L(3)White (Black)OUTOUTPUT (4)Black (Blue)GND (0V)0.6(0.02)11.8(0.46)2.54(0.10)5.3(0.21)16.2(0.64)20(0.79)2,000(78.74)25(0.98)15(0.59)EE-SB5M/SB5MC/SB5V/SB5VC/SB5V-EEE-SB5M/SB5MC/SB5V/SB5VC/SB5V-E5Note:Supply 5to 12V to the EE-SB5M(C).Wire as shown by the following diagram if the supply voltage exceeds 12V.V CC (1)V CC (2)RGNDZV CC (2)=V CC (1)xZ Z +RNote:Z is the internal impedance between the positive and negative terminals.Model V CC (2)Z (Ω)EE-SB5M(C)5to 12V360PrecautionsRefer to the Technical Information Section for general precautions.An external sensitivity adjuster can be connected to theEE-SB5V(C),EE-SB5V-E Photomicrosensor.When connecting the sensitivity adjuster,insert resistor R F (current-limitingresistor),as shown by the diagram.The value of R F is obtainable as follows:R F >(V CC -1.5V)/30mAVcc0VOutputsensitivity adjusterNote:The EE-SB5V(C)and EE-SB5V-E have no constant current circuit to protect the LED.For this reason,the LED will be damaged byexcessive current applied to the positive terminal.To prevent potential LED damage,connect a current-limiting resistor,as shown previously.Cat.No.GC APMS-109/02Specifications subject to change without notice.Printed in U.S.A.OMRON ELECTRONICS LLCOne East Commerce Drive Schaumburg,IL 60173NOTE:DIMENSIONS SHOWN ARE IN MILLIMETERS.To convert millimeters to inches divide by 25.4.1-800-55-OMRONOMRON CANADA,INC.885Milner Avenue416-286-6465ROMRON ON--LINEGlobal -- USA --/oei Canada --/ociToronto,Ontario M1B 5V8。

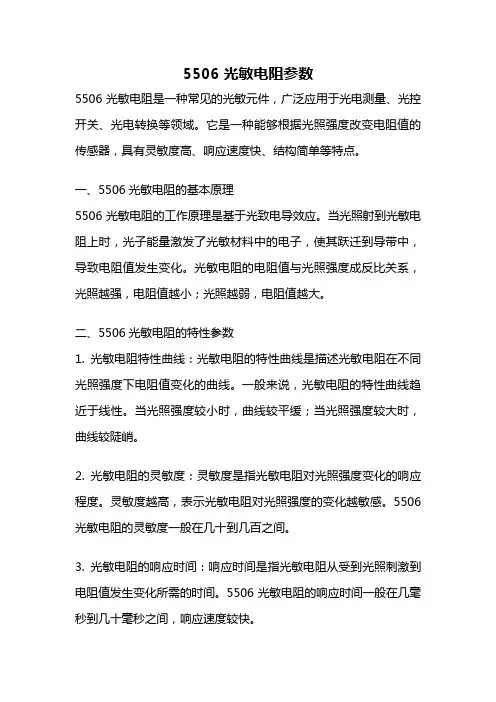

5506光敏电阻参数5506光敏电阻是一种常见的光敏元件，广泛应用于光电测量、光控开关、光电转换等领域。
它是一种能够根据光照强度改变电阻值的传感器，具有灵敏度高、响应速度快、结构简单等特点。
一、5506光敏电阻的基本原理5506光敏电阻的工作原理是基于光致电导效应。
当光照射到光敏电阻上时，光子能量激发了光敏材料中的电子，使其跃迁到导带中，导致电阻值发生变化。
光敏电阻的电阻值与光照强度成反比关系，光照越强，电阻值越小；光照越弱，电阻值越大。
二、5506光敏电阻的特性参数1. 光敏电阻特性曲线：光敏电阻的特性曲线是描述光敏电阻在不同光照强度下电阻值变化的曲线。
一般来说，光敏电阻的特性曲线趋近于线性。
当光照强度较小时，曲线较平缓；当光照强度较大时，曲线较陡峭。
2. 光敏电阻的灵敏度：灵敏度是指光敏电阻对光照强度变化的响应程度。
灵敏度越高，表示光敏电阻对光照强度的变化越敏感。
5506光敏电阻的灵敏度一般在几十到几百之间。
3. 光敏电阻的响应时间：响应时间是指光敏电阻从受到光照刺激到电阻值发生变化所需的时间。
5506光敏电阻的响应时间一般在几毫秒到几十毫秒之间，响应速度较快。
4. 光敏电阻的光谱特性：光敏电阻对不同波长的光的敏感程度不同，即光谱特性。
5506光敏电阻主要对可见光和近红外光敏感，对紫外光敏感性较弱。
三、5506光敏电阻的应用领域1. 光电测量：5506光敏电阻可以用于光强度测量，通过测量光敏电阻的电阻值变化，可以获得光照强度的信息。
2. 光控开关：5506光敏电阻可以作为光控开关的核心元件，用于感知光照强度并控制开关的通断。
3. 光电转换：5506光敏电阻可以将光信号转换为电信号，用于光电转换器件的制作。
4. 光敏探测器：5506光敏电阻可以作为光敏探测器的核心元件，用于检测光照强度的变化。
5. 光敏电阻的光控电路：通过将5506光敏电阻与其他电子元件组成光控电路，可以实现对光照强度的自动控制。

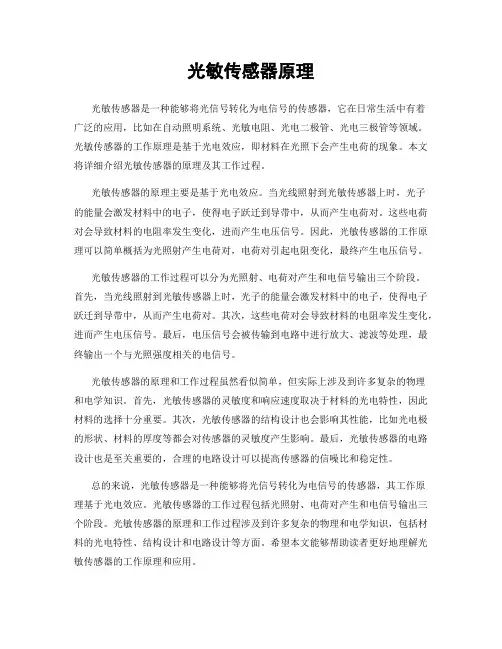

光敏传感器原理光敏传感器是一种能够将光信号转化为电信号的传感器，它在日常生活中有着广泛的应用，比如在自动照明系统、光敏电阻、光电二极管、光电三极管等领域。
光敏传感器的工作原理是基于光电效应，即材料在光照下会产生电荷的现象。
本文将详细介绍光敏传感器的原理及其工作过程。
光敏传感器的原理主要是基于光电效应。
当光线照射到光敏传感器上时，光子的能量会激发材料中的电子，使得电子跃迁到导带中，从而产生电荷对。
这些电荷对会导致材料的电阻率发生变化，进而产生电压信号。
因此，光敏传感器的工作原理可以简单概括为光照射产生电荷对，电荷对引起电阻变化，最终产生电压信号。
光敏传感器的工作过程可以分为光照射、电荷对产生和电信号输出三个阶段。
首先，当光线照射到光敏传感器上时，光子的能量会激发材料中的电子，使得电子跃迁到导带中，从而产生电荷对。
其次，这些电荷对会导致材料的电阻率发生变化，进而产生电压信号。
最后，电压信号会被传输到电路中进行放大、滤波等处理，最终输出一个与光照强度相关的电信号。
光敏传感器的原理和工作过程虽然看似简单，但实际上涉及到许多复杂的物理和电学知识。
首先，光敏传感器的灵敏度和响应速度取决于材料的光电特性，因此材料的选择十分重要。
其次，光敏传感器的结构设计也会影响其性能，比如光电极的形状、材料的厚度等都会对传感器的灵敏度产生影响。
最后，光敏传感器的电路设计也是至关重要的，合理的电路设计可以提高传感器的信噪比和稳定性。
总的来说，光敏传感器是一种能够将光信号转化为电信号的传感器，其工作原理基于光电效应。
光敏传感器的工作过程包括光照射、电荷对产生和电信号输出三个阶段。
光敏传感器的原理和工作过程涉及到许多复杂的物理和电学知识，包括材料的光电特性、结构设计和电路设计等方面。
希望本文能够帮助读者更好地理解光敏传感器的工作原理和应用。
光敏电阻的主要参数与特性光敏电阻（Light Dependent Resistor，简称LDR），也被称为光敏电阻器、光敏电阻元件或光敏电阻器件，是一种感光元件，其电阻值随环境光照强度的变化而变化。
光敏电阻广泛应用于光电自动控制、光敏传感器、光学测量仪器等领域。
以下是光敏电阻的主要参数与特性的详细介绍。
1.参数：1.1光敏特性：光敏电阻的一个主要参数是光敏特性，它描述了光敏电阻的电阻值随着光照强度的变化情况。
光敏特性通常表示为灵敏度曲线，以光照强度与电阻值之间的关系来表示。
1.2光敏范围：光敏电阻的光敏范围是指其对环境光照强度的响应范围。
一般来说，光敏电阻器件对可见光较敏感，但对红外和紫外光的响应范围较窄。
1.3 光阻率：光阻率是指光敏电阻在规定照明光源下单位阻值的阻值。
通常以光强度为1 lx时的电阻值作为标准进行计算。
1.4暗阻抗：暗阻抗是指光敏电阻在无照光的情况下的电阻值。
暗阻抗是光敏电阻的一个重要参考参数，它与光照强度的变化有关。
1.5环境温度特性：光敏电阻在不同环境温度下的电阻值变化也是一个重要参数。
通常情况下，光敏电阻的电阻值会随着环境温度的升高而下降。
2.特性：2.1灵敏度高：光敏电阻在可见光范围内对光照变化非常敏感，能够快速响应光照强度的变化。
2.2高分辨率：由于光敏电阻的灵敏度高，它可以提供高分辨率的光照测量结果，适用于需要高精度的应用。
2.3反应迅速：光敏电阻的响应速度快，能够在毫秒级别内对光照变化作出响应。
2.4线性度高：光敏电阻的电阻值与光照强度呈线性关系，可以实现较高的测量精度。
2.5低功耗：光敏电阻在工作时只需要较低的功率供应，能够节省能源和电池寿命。
2.6可靠性强：光敏电阻器件具有较长的使用寿命和稳定性，不容易受到外界环境的影响。
2.7尺寸小：光敏电阻器件体积小、重量轻，尺寸便于微型化设计和集成。
2.8易于控制：光敏电阻器件的电阻值可以通过改变外界光照强度来控制，便于实现自动控制和调节。
光敏电阻的工作原理引言概述：光敏电阻是一种能够根据光照强度变化而改变电阻值的器件。
它在许多领域中得到广泛应用，如光敏传感器、光控开关等。
本文将详细介绍光敏电阻的工作原理，以及它在实际应用中的几个重要方面。
一、光敏电阻的基本原理1.1 光敏电阻的结构光敏电阻通常由感光材料和电极构成。
感光材料是光敏电阻的关键部份，它可以是硒化铟、硒化铋等化合物。
电极则用于连接光敏电阻与电路。
1.2 光敏电阻的光敏特性光敏电阻的光敏特性是指它对光照强度变化的响应能力。
当光照强度增加时，光敏电阻的电阻值减小；反之，当光照强度减小时，电阻值增加。
这种特性使得光敏电阻能够被用作光敏传感器等应用中。
1.3 光敏电阻的工作原理光敏电阻的工作原理基于光照引起的电荷载流子的生成和重组。
当光照强度增加时，感光材料中的电子和空穴被激发产生，导致电阻值减小。
而当光照强度减小时，电子和空穴的重组增加，电阻值增加。
二、光敏电阻的应用领域2.1 光敏传感器光敏电阻作为光敏传感器的关键组件，广泛应用于光照强度检测、光敏控制等领域。
例如，在智能家居系统中，光敏电阻可以用于感知环境光照强度，从而自动调节照明设备的亮度。
2.2 光控开关光敏电阻可以作为光控开关的核心元件，用于控制电路的通断。
当光照强度达到设定阈值时，光敏电阻的电阻值发生变化，从而触发开关动作。
这种开关常用于自动照明系统、太阳能光伏系统等。
2.3 光电转换器光敏电阻可以与其他器件组合，构成光电转换器。
光电转换器能够将光信号转换为电信号，实现光能到电能的转换。
这在光通信、光电测量等领域中具有重要应用。
三、光敏电阻的优缺点3.1 优点光敏电阻具有响应速度快、体积小、功耗低等优点。
它可以实现对光照强度的实时检测，并能够在宽波长范围内工作。
3.2 缺点光敏电阻的灵敏度较低，受到温度和湿度等环境因素的影响较大。
此外，光敏电阻的线性度和稳定性也存在一定的局限性。
四、光敏电阻的选型与使用注意事项4.1 选型注意事项在选择光敏电阻时，需要考虑光敏材料的特性、光照范围、光敏电阻的阻值范围等因素。
前言:温馨小提示：本篇文档是通过查阅资料精心整理编制的，希望能帮助大家解决实际问题，文档内容不一定完美契合各位的需求，请各位根据需求进行下载。
文档下载后可自己根据实际情况对内容进行任意改写，确保能够帮助到大家。
除此之外，本店铺还提供各种文档材料，涉及多个领域例如活动文案、工作方案、读后感、读书笔记等，大家按需搜索查看！Warm tip:This document is prepared by consulting information carefully. Hope to help you solve practical problems. The content of the document is not necessarily perfect to match your needs. Please download according to your needs. Then you can rewrite the content according to the actualsituation to ensure that we can help. In addition, the store also provides a variety of documents and materials, covering areas such as copywriting for activities, work plans, reflections, reading notes, etc.正文如下:光敏传感器的核心功能和在各领域的应用引言：光敏传感器的多重功能探索在现代科技的发展中，光敏传感器作为一种至关重要的设备，其功能作用已经远远超出了简单的光线感知。
光敏传感器具有感知光线并将其转换成电信号的能力，这使得它在各个领域的应用日益广泛。
然而，其功能远不止于此，它还涉及到信息采集、环境监测、自动控制等多个方面。
1 可以检测周围环境的亮度和光强
2 灵敏度可调（图中蓝色数字电位器调节）
4 工作电压3.3V-5V
5 输出形式 a 模拟量电压输出
b 数字开关量输出（0和1）
6 设有固定螺栓孔，方便安装
7 小板PCB尺寸：3cm * 1.6cm
8 电源指示灯（红色）和数字开关量输出指示灯（绿色）
9 比较器采用LM393芯片，工作稳定
三 小板接口说明（4线制）
1 VCC 外接3.3V-5V
2 GND 外接GND
3 DO 小板数字量输出接口（0和1）
4 AO 小板模拟量输出接口
四 使用说明
1光敏电阻模块对环境光强最敏感，一般用来检测周围环境的亮度和光强。
2模块在无光条件或者光强达不到设定阈值时，DO口输出高电平，当外界环境光强超过
设定阈值时，模块D0输出低电平；
3小板数字量输出D0可以与单片机直接相连，通过单片机来检测高低电平，由此来检测
环境的光强改变；
4小板数字量输出DO可以直接驱动本店继电器模块，由此可以组成一个光电开关；
5小板模拟量输出AO可以和AD模块相连，通过AD转换，可以获得环境光强更精准的数
值；
