汽车自动变速器主要类型和特点汽车自动变速器(AT)的主要类型及目前的使用情况AT有以下几种形式：(1)液力机械AT—HMT(Hydrodynamic Mechanical Transmission)广泛应用于轿车、公共汽车、重型车辆、商用车和工程车辆上，它是目前AT的主流。

(2)机械式AT—AMT(Automated Mechanical Transmission)在通常机械式变速器基础上加上微机控制电液伺服操纵自动换档机构组成，目前它应用于部分低档轿车上和局部卡车和商用车上。

(3)无级式AT—CVT(Continuously Variable Transmission)有以下几种形式：●机械式：有不少形式，目前主要的是推块金属V型带式传动，在轿车上已开始批量试用。

●液压传动式(HST hydrostatic trans mission)：在工程车辆和农业机械上已应用。

虽本田公司最近开发了泵和马达制成一体的液压和机械双流传动的AT，用于微型多功能车上，但存在转速限制、效率、噪声、重量和尺寸等问题，在汽车上基本没有应用。

●电力式：用于电动汽车(EV electric vehicle)。

AMT的结构和性能特点分析AMT是在普通人工换档机械式变速器基础上加上替代人工换档的电子控制操纵机构组成，此自动换档机构有人称为换档机械手。

AMT是在普通机械变速器上进行改造而成的，仅改变其中手动换挡操纵部分，生产制造继承性好，改造投入费用少，技术难度似乎不大，可以先局部自动化。

例如：先离合器自动操纵、局部档位间实现自动操纵等，然后再实现全面自动化。

这对资金缺乏、制造能力低、技术力量薄弱的我国汽车工业来说，具有一定的吸引力。

已有几家国内单位进行了研究开发，取得了可喜的成绩。

AMT保留原来的机械变速器，因此其传动性能基本上和机械变速器相同。

除了齿轮传动外，主要特点是具有以下两大机构：起步装置，带扭矩减振器的主离合器；换档装置，带同步器的换档啮合套。

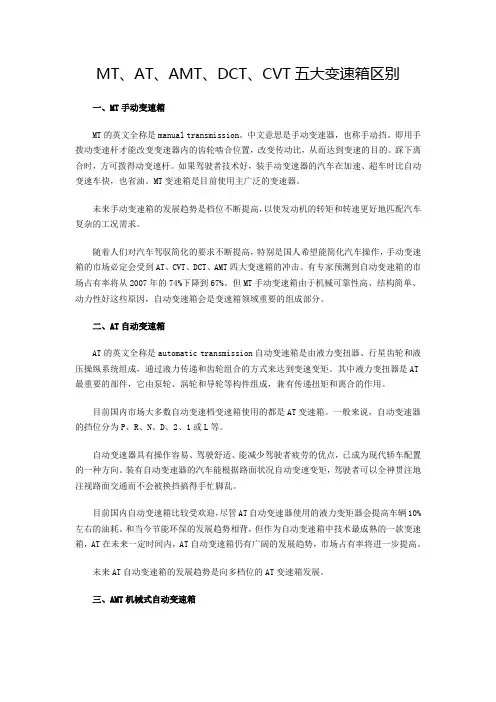

MT、AT、AMT、DCT、CVT五大变速箱区别一、MT手动变速箱MT的英文全称是manual transmission。

中文意思是手动变速器，也称手动挡。

即用手拨动变速杆才能改变变速器内的齿轮啮合位置，改变传动比，从而达到变速的目的。

踩下离合时，方可拨得动变速杆。

如果驾驶者技术好，装手动变速器的汽车在加速、超车时比自动变速车快，也省油。

MT变速箱是目前使用主广泛的变速器。

未来手动变速箱的发展趋势是档位不断提高，以使发动机的转矩和转速更好地匹配汽车复杂的工况需求。

随着人们对汽车驾驭简化的要求不断提高，特别是国人希望能简化汽车操作，手动变速箱的市场必定会受到AT、CVT、DCT、AMT四大变速箱的冲击。

有专家预测到自动变速箱的市场占有率将从2007年的74%下降到67%。

但MT手动变速箱由于机械可靠性高、结构简单、动力性好这些原因，自动变速箱会是变速箱领域重要的组成部分。

二、AT自动变速箱AT的英文全称是automatic transmission自动变速箱是由液力变扭器、行星齿轮和液压操纵系统组成，通过液力传递和齿轮组合的方式来达到变速变矩。

其中液力变扭器是AT 最重要的部件，它由泵轮、涡轮和导轮等构件组成，兼有传递扭矩和离合的作用。

目前国内市场大多数自动变速档变速箱使用的都是AT变速箱。

一般来说，自动变速器的挡位分为P、R、N、D、2、1或L等。

自动变速器具有操作容易、驾驶舒适、能减少驾驶者疲劳的优点，已成为现代轿车配置的一种方向。

装有自动变速器的汽车能根据路面状况自动变速变矩，驾驶者可以全神贯注地注视路面交通而不会被换挡搞得手忙脚乱。

目前国内自动变速箱比较受欢迎，尽管AT自动变速器使用的液力变矩器会提高车辆10%左右的油耗。

和当今节能环保的发展趋势相背，但作为自动变速箱中技术最成熟的一款变速箱，AT在未来一定时间内，AT自动变速箱仍有广阔的发展趋势，市场占有率将进一步提高。

未来AT自动变速箱的发展趋势是向多档位的AT变速箱发展。

.
液力变矩器与固定轴线式齿轮变速器组成的液力机械自动变速器
广州本田轿车采用的MAXA 型自动变速器，由带锁止离 合器的液力变矩器、固定轴 线式的常啮合斜齿轮机械变 速器、液压控制系统和电子 控制系统4部分组成。
.
带锁止离合器的液力变矩器、换档离合器和全同步变速器组成的液力机 械变速器 国外重型货车和工程车辆上
开始采用由WSK系统与全同 步多档变速器（4～6档）组 成的液力机械变速器。 所谓WSK系统是由锁止离合 器、变矩器、滑行单向离合 器和换档离合器组成的“变 矩器—换档离合器系统”的 德文缩写。
.
第四节 自动变速器的操纵机构
液控式（全液压）操纵机构
动力源（供油系统）
自动变速器油 自动变速器油（简称ATF）是含有多种特殊添加 剂的混合油液。
.
液力变矩器构造
.
三元件综合式液力变矩器
.
单向离合器
滚柱式单向离合器的构造和 工作原理
导轮逆时针旋转时，滚柱向 外座圈和内座圈形成的楔形 槽的宽槽处滚动，滚柱与外 座圈（包括导轮）一起绕内 座圈滚动。
导轮顺时针旋转时，滚柱向 楔形槽窄槽处滚动，从而阻 止外座圈（包括导轮）的滚 动。
作用是只允许导轮单向旋转，不允许其逆转。
.
第二节 液力耦合器与液力变矩器
液力耦合器的结构和工作原理
.
一、液力耦合器
采用液力耦合器的优缺点
液力耦合器的优点 保证汽车平稳起步； 衰减传动系的扭转振动； 防止传动系过载； 显著减少换档次数。
液力耦合器的缺点
只能传递转矩，不能改变转矩大小； 不能取代离合器，使传动系统纵向尺寸增加； 传动效率较低。
.
.
行星齿轮机构
行星 齿轮

倒挡锁结构
驾驶员在换倒挡 时要克服倒挡锁 弹簧弹力，变大 的换挡阻力，可 提醒驾 驶员.
变速杆
倒挡锁弹簧
倒挡锁销
六、分动器
1、作用： 将动力分配给各个驱动桥、变速变扭。
2、结构特点：
结构、原理与变速器大致相 同，主要区别是，汽车有几个驱动 桥，分动器就有几个输出轴。
输入轴 中间轴 前桥输出轴 中桥输出轴
采用液力变矩器传动，传动比可在一定的数值 范围内连续变化。
（3）综合式变速器
由液力变矩器和行星齿轮式变速器组成，传动 比可在几个范围内连续变化。
二、普通齿轮变速器
1、组成：
传动机构、操纵机构
2、分类：
三轴式变速器、二轴式变速器
3、两轴式变速器
应用：发动机前置前轮驱动，发动机后置后轮驱 动的汽车。 特点：输入轴与输出轴平行，无中间轴。
⑷ 锥盘与相应齿圈固装；
锁销
⑸ 锁销中部和套上相应的销孔两端有角度相同的倒角；
工作原理与锁环式相同
3、说明 锁销与接合套倒角组成锁止机构
摩擦锥环与锥盘组成同步机构
锁销式惯性同步器工作原理
定位销 齿轮
锥环 接合套
锥盘
齿轮
花键毂 接合套 第二轴
N
F1
F2
锁销
五、变速器操纵机构
1、功用与要求 （1）功用：保证驾驶员能准确可靠地使变速器换入某 （2）要求： 自锁功能：防止自动换挡、脱挡。 互锁功能：保证变速器不会同时换入两个挡位。 倒挡锁：防止误换倒挡。 2、构造分类 直接操纵式 远距离操纵式
副变速器输入轴 输出轴
输入轴
动力输出轴 第二中间轴 倒挡轴
第一中间轴
组 合 式 变 速 器

传递，即当带轮变化槽宽时，相应改变驱动带轮与从动带轮上传动带
的接触半径进行变速。 3．电控机械自动变速器AMT：在机械变速器（手动变速器）原有基础 上进行改造，主要改变手动换挡操纵部分。即在总体传动结构不变的 情况下通过加装微机控制的自动操纵系统来实现换挡的自动化。
液力自动变速器图
机械无级自动变速器图
以防漏油。
6．不要用金属榔头在零件表面直接敲打，以防打毛或撕裂。 点击观看视频：普通桑塔纳汽车四挡变速器的拆卸.wav
点击观看视频：普通桑塔纳汽车四挡变速器的安装.wav
2-3 变速器
二、变速器主要零件的检修
1．变速器壳体的检修
1）壳体变形 壳体变形主要是变速器壳体与盖结合的平面发生翘曲，可采用刀形 尺检验方法，检查结合面平面度，如超出允许范围，可用铲、挫、 磨等方法予以修平。
2-3 变速器
2）拉威娜式齿轮传动机构的结构特点是：两排行星齿轮组共用一
个齿圈和行星齿轮架。
2-3 变速器
3．换挡执行器
能对这些基本元件进行锁止或连接的机构称为换挡执行机构。行星齿轮 变速器的换挡执行机构包括换挡离合器、换挡制动器和单向离合器。
1）换挡离合器：作用是将变速器的输入轴和行星齿轮系的某个元件连
2-3 变速器
2．锁止离合器
在变矩器中安装锁止离合器的作用是：当汽车达到规定车速时，将 泵轮与涡轮刚性联接，以减少液力损失，可提高汽车经济性能。
锁止离合器工作原理（脱开）图 请点击图片观看该图片对应的教学动画
锁止离合器工作原理（结合）图 请点击图片观看该图片对应的教学动画
2-3 变速器
3．单向离合器
2-3 变速器
三、远距离操纵机构
请点击图片观看该图片对应的教学动画

汽车变速器基本知识一．汽车变速器的分类：1．手动变速器（Manual Transmission,简称MT），也叫手动档或机械式变速器，即必须用手拨动变速杆才能改变变速器的传动比，从而达到变速的目的。

在操纵时必须踩下离合，方可拨得动变速杆。

2．自动变速器：目前在世界上使用最多的汽车自动变速器主要有3种类型：1）液力自动变速器（Automatic Transmission,简称AT），利用行星齿轮进行变速，它能根据油门踏板程度和车速变化，自动的进行变速。

虽说自动变速汽车没有离合器，但自动变速器中有很多离合器，这些离合器能随车速变化而自动分离或合闭，从而达到自动变速的目的。

2）电控机械式变速器(Automated Mechanical Transmission,简称AMT)，它是在传统的机械变速器和干式离合器的基础上，应用电子技术和自动变速理论，以电子控制单元（ECU）为核心，通过液压执行系统控制离合器的分离和接合，选档、换档操作以及发动机节气门的调节，来实现起步、换档的自动操纵。

齿轮传动固有的传动效率高，结构紧凑，工作可靠等优点被很好的继承下来，而且成本低易于制造。

3）金属带无级自动变速器（CVT），无级变速系统不像手动变速器式自动变速器那样用齿轮变速，而是用两个滑轮和一条钢带来变速，其传动比可以随意变化，没有换档的突跳感觉，并且它能克服普通自动变速器油门反应慢，油耗高等缺点。

3．手动/自动变速器手动/自动变速器由德国保时捷厂在911车型上首先推出，称为Tiptronic,它可使高性能跑车不必受限于传统的自动档束缚，让驾驶者也能享受手动换档的乐趣。

二．机械式变速器1．设计要求：1）正确的选择变速器的档位数和传动比，并使之与发动机参数及主减速比作优化匹配，以保证汽车具有良好的动力性与燃油经济性。

2）设置空挡，以保证汽车在必要时能将发动机与传动系长时间分离；设置倒档，使汽车可以倒退行驶。

3）体积小、质量小、承载能力强，使用寿命长、工作可靠。

同步器
作用 摩擦式的组成及分类 1、锁环式

2、锁销式
直 接 拨 动 式
变 速 器 盖
CA1091汽车六档变速器操纵机构
1 五、六档拨叉； 2 三、四档拨叉； 3 一、二档拨块； 4 倒档拨块； 5 一、二档拨叉； 6 倒档拨叉； 7 倒档拨叉轴； 8 一、二档拨叉轴； 9 三、四档拨叉轴； 10 五、六档拨叉轴； 11 换档轴； 12 变速杆； 13 叉轴拨杆； 14 五、六档拨块； 15 自锁弹簧； 16 自锁钢球； 17 互锁销；
传动比
倒挡
传递路线：输 入轴→倒挡 主动齿轮→ 惰轮→一、 二挡同步器 →输出轴→ 驱动桥 传动比
总图（视频）
1 输入轴；2 输入轴一档齿轮；3 输入轴二档齿轮；4 输入轴三档齿 轮；5 接合套；6 输入轴四档齿轮；7 输入轴五档齿轮；8 变速器壳 体；9 输入轴倒档齿轮；19 输出轴；20 半轴

(2)齿轮轮齿破碎 主要是由于齿轮啮合间隙不符合要求，轮齿啮合 部位不当或工作中受到较大的冲击载荷所致.若 轮齿边缘有不大于2mm的微小破碎，可用油石 修磨后继续使用；若超过这个范围或有3处以上 微小破碎，则应成对更换。 (3)常啮合齿轮端面磨损 常啮合的斜齿端面应有0.10-0.30mm的轴向 间隙，以保证齿轮良好运转，若齿端磨损起槽， 可磨削修复，但磨削量应不超过0.50mm。 (4)常啮合齿轮轴颈 滚针轴承及座孔磨损，成啮合齿轮座孔与滚针 轴承及轴颈三者配合间隙应为0.01-0.08mm， 否则应予更换。

变速器动力传递简图
(11分）题79图所示某乘用车两轴式五挡变速器传动示意图。已知倒挡齿轮的 齿数Z13为10齿、Z14为35齿、Z26为11齿。分析并回答下列问题。 2011年 江 苏 问题： （1）计算变速器倒挡传动比iR。 （2）若车辆挂入倒挡处于直线行 驶状态，发动机转速n1为 600 r／min，发动机输出扭 矩M1为100 N· m，不计传动效 率损失，计算此时变速器输出 轴的转速n2和输出扭矩M2（保 留两位小数；计算时忽略离合 器打滑，变速器输入轴转速等 于发动机转速）。 1-变速器前壳 2-输入轴 5、23- 一挡齿 （3）当同步器9向——移动（填 轮 6-变速器后壳 7、21-二挡齿轮 “左”或 “右”），变速器实 8、20-三挡齿轮 9、15、22-同器 10、 现三挡(1分)。 18-四挡齿轮 11、16-五挡齿轮 13、14、 26-倒挡齿轮 19-输出轴 24-主减速器 （4）在图中画出变速器三挡动力 主动锥齿轮 25-倒挡轴 传递路线（2分）。

关于变速箱——AT、DSG和CVT汽车自动变速器常见的有四种型式：分别是，液力自动变速器(AT)、机械无级自动变速器(CVT)、电控机械自动变速器(AMT)、双离合器自动变速器（DCT，常见的DSG是其中的一种）。

液力自动变速器（AT）大致有2种结构原理，一个是行星齿轮式，占压倒性多数；另一个是平行轴式，本田独家技术。

常见的行星齿轮式变速器发展到4AT，再往上算是一个技术瓶颈了，造4AT和造6AT完全不是一个难度等级。

由于齿轮构造关系，没有办法再多设置一个与其他4挡同级的齿轮。

现在多于4AT的变速器，大致可以理解成把原4AT中的一个档再外接一个次级变速箱，其结构比4AT 复杂了一倍以上（想起80x86芯片系列的中断最早只是8个，后来就是靠这么个原理扩充的）。

本田变速器由于构造原理不同，可以到5档，但也是它的一个技术极限，再往上哪怕多一档，成本至少都是按几何倍数计算的。

以如果是一般家用，4AT就足够用了，不仅维修成本低，而且因为部件少，出故障的概率也低的多。

另外，变速器与发动机匹配及调校关系也很重要，丰田全系4AT的调校很好，顿挫很小，也很省油，比如卡罗拉、rav4等。

而通用在6AT 上调校一贯比较糟糕，档多反而比较费油不说，还故障多，最典型的例子就是克鲁兹。

6AT确实能省油，如大众的1.6发动机在3800转达到最大扭矩。

但对于在4500转以上才能达到最大扭矩的发动机来说，如丰田、现代的1.6发动机，6AT并不一定能省油，因为低速高档时发动机根本带不动，所以这里面匹配很重要，并不能笼统说6AT省油。

日本爱信的4AT，结构简单，成本低廉。

而且同样是4AT，其内部细分了很多型号。

有些4AT，是绝对不对外供货的。

而6AT，却是外销型号。

只要愿意花钱，就能买到。

所以一些没有掌握此技术的汽车厂商没办法，想要4AT，却买不到，只能一种6AT配多种的发动机、多种的车型。

而爱信仅仅4AT就有几十种细分型号，对应不同的发动机和车型。

与车轮旋转方向垂直，所以主减速齿轮为一对 圆锥齿轮。
图3.8所示为奥迪100型轿车变速器及主减器 和差速器总成的构造。它有五个前进档和一个 倒档，全部采用同步器换档；主减速器，差速 器与变速器均装于同一壳体中。
其各挡齿轮的传动路线及传动比见图3.9及表 3.3。
2. 发动机前置横向布置的二轴式变速传动机构
3.1.3 普通齿轮变速器的工作原理
1．变速变矩原理
普通齿轮式变速器是利用不同齿数的齿轮啮合 传动实现转速和转矩改变的。
齿轮传动的传动比 i ——输入轴转速与输出
轴转速之比值 。
单级齿轮传动的传动比：i1,2 多级齿轮传动的传动比：
n1 n2
z2 z1
i1,2
n1 n2
ቤተ መጻሕፍቲ ባይዱ
所有从动齿轮齿数的乘 所有主动齿轮齿数的乘
当发动机横置时，由于变速器的输出轴与驱 动桥轴线平行，故主减速器采用一对圆柱斜齿 轮，如夏利轿车、捷达型轿车的变速器均为该 种形式。
图3.11为捷达王轿车五挡变速器传动机构 的结构图。它有五个前进挡和一个倒挡，全部 采用同步器换挡。
其动力传递路线及传动比见图3.12和表3.4。
3.2.3 变速器的换挡装置
3.4 变速器的操纵机构
3.4.1 变速器操纵机构的功用、要求与类型 1．变速器操纵机构的功用
保证驾驶员根据使用条件，准确可靠地使变 速器挂入所需要的挡位工作，并可随时使之退入 空挡。
2．对变速器操纵机构的要求
要使变速器操纵机构准确可靠地工作，应满足 以下要求： （1）能防止变速器自动换挡和自动脱挡，为此， 在操纵机构中应设有自锁装置。 （2）能保证变速器不会同时挂入两个挡位，为此， 在操纵机构中应设有互锁装置。 （3）能防止误挂倒挡，为此，在操纵机构中应 设有倒挡锁装置

（四）人为“干预”
提前升档（利用放松节气门踏板的方法升档） 强制降档（利用加大节气门开度的方法减档） 发动机制动：
利用发动机的运转阻力使车辆减速。
（五）注意事项
不能猛起步，防止执行元件过载打滑， 不能N滑行，防止各摩擦副润滑不良， 停车后才能进R位和P位，防止损坏倒档执行元 件与停车锁止机构， 牵引时限速.限距离.限时间，防止内部元件磨损 和损坏。
3 模式开关 换档模式又称换档规律，指在换档时，节气门 开度与车速之间的关系。
三种模式：动力，经济，一般
经济模式ECO： （换档车速低，经济性好） 一般模式NORM ：（兼顾经济与动力） 动力模式PWR：（换档车速高，动力性好） 一般车辆只取其中两种，如：ECO/PWR， ECO/NORM，NORM/PWR。
33
两排四档齿轮变速器 两个行星齿轮排加八个换档执行元件，可以得到四个
前进档.一个倒档.一个空档。
拉威挪式自动变速器
行星齿轮变速机构
• 如图所示，该行星齿轮机构为拉威那式 结构，采用一大一小2个中心轮，3个长行 星齿轮，3个短行星齿轮组成。所有行星齿 轮共用1个行星齿轮架和1个齿圈，长行星 齿轮分两段，可使三、四挡转换更平顺， 小中心轮1与短行星齿轮啮合，短行星齿轮 充当惰轮驱动长行星齿轮，长行星齿轮与 大中心轮和齿圈，3个多片离合器分别控制 中心轮、1和行星齿轮架，并以齿圈为动力 输出端。
行星齿轮可以按需要的行驶方向和车 速提供不同的传动比。这些齿轮是工作平 稳的典型斜齿轮。
行星齿轮可以提供降速档、超速档、直 接档、倒档和空档，
因为其齿轮是常啮合的，所以不像一般 的手动变速器那样通过齿轮的接合或脱离 实现换档，而是通过离合器和制动器固定 或释放行星齿轮机构的不同部件，改变行 驶方向和传动比。

坑与销在一条直线上，相互
之间具有一定的间隙，当变
速器挂上某一档时，相应的
拨叉轴的凹坑就离开此位置，
钢球被挤压在其他拨叉轴的
图3-25 互锁装置工作示意图 l、3、5-拨叉轴 2、4-互锁钢球 6-互锁销
凹坑，自动锁住其余拨叉轴。
当变速器处于空挡时，所有拨叉轴的侧面凹槽同互锁钢球、互锁销都在一 条直线上。互锁装置工作的机理是当驾驶员用变速杆推动某一拨叉轴时， 自动锁止其余拨叉轴， 从而防止同时挂上两个 挡位。有的三挡变速器 将自锁和互锁装置合二 为一同时只能移动一根 拨叉轴，实现互锁。
普通变速器的工作原理
图3-2 两级齿轮传动示意图 1、3-主动齿轮 2、4-从动齿轮
普通变速器的工作原理
发动机的动力输入轴是通过一根中间轴，间 接与动力输出轴连接的。中间轴的两个齿轮（红 色）与动力输出轴上的两个齿轮（蓝色）是随着 发动机输出一起转动的。但是如果没有同步器 （紫色）的接合，两个齿轮（蓝色）只能在动力 输出轴上空转。图中同步器位于中间状态，相当 于变速器挂了空档。
惯性锁环式同步器 惯性锁销式同步器
（一）锁环式惯性同步器
1、组成：由花键毂、结合套、同步环（也称锁环）、滑块、卡簧等组成。同 步环、齿圈及花键毂上具有相同的花键齿。
两个同步环和齿圈上的花键齿在对
齿
ቤተ መጻሕፍቲ ባይዱ
着结合套的一端都有倒角（称锁止角）
圈
齿 圈
且与结合套齿端的倒角相同。同步环具
有与齿圈上的锥形摩擦面锥度相同的内
同步过程
由于在接合套与锁环齿端倒角相抵触时，驾驶员始终对接合套施加一个 轴向推力，该轴向推力使接合套的齿端倒角面与锁环的齿端倒角面之间产生 正压力N，力N可分解为轴向力F1和切向力F2。F2形成一个试图拨动锁环相 对于接合套反转的力矩，称为拨环力矩M2。在待接合齿圈与锁环未达到同 步之前，锁环上作用着两个方向相反的力矩：F2产生的拨环力矩M2和惯性 力矩Mj(摩擦力矩M1)。如果M2>M1，锁环即可相对于接合套向后倒转一 个角度，以便二者进入啮合；如果M2<M1，锁环则不能倒转，而通过其齿 端锁止角阻止接合套进入啮合，这就是锁环的锁止作用。如图c所示。 对于一定的轴向推力，拨环力矩M2的大小取决于锁环与接合套齿端倒角(锁 止角)的大小，而惯性力矩Mj的大小则取决于摩擦锥面的锥角大小。实际上 在设计同步器时，都经过适当地选择齿端倒角和摩擦面锥角，保证在达到同 步之前始终保持M2>M1，驾驶员轴向作用力的加大只能加快同步的速度， 缩短换挡的时间。

【知识】各型号汽车变速箱高清分解图变速器工作原理图ID：ko-car变速器的种类AT自动变速箱CVT自动变速箱DSG双离合变速箱手动变速箱变速箱整体剖面图——变速箱内部元件示意——1.速度表齿套夹；2.速度表从动齿轮套；3.倒车灯开关；4.密封垫；5.钢球；6.阻尼弹簧；7.钢球；8.密封塞；9.弹簧；10.空档回位塞A；11.空档回位塞B；12.延伸壳体；13.延伸壳体密封垫ID：14.下盖；15.下盖密封垫；16.卡环；17.主轴后轴承；18.提升塞；19.提升弹簧；20.钢球；21.3档～4档换档拨叉用弹簧销；22.1档～2档换档拨叉用弹簧销；23.超速档～倒档换档拨叉用弹簧销；24.超速档～倒档换档滑轨；25.3档～4档换档滑轨；26.超速档～倒档换档拨叉；27.互锁塞；28.反向轴锁紧螺母；29.反向轴后轴承；30.反向轴超速档齿轮；31.1档～2档换档滑轨32.主轴锁紧螺母；33.反向轴倒档齿轮；34-35.垫片；36.钢球；37.超速档齿轮；38.滚针轴承；39.轴承套；40.轴承垫片；41.超速档同步器环；42.超速档～倒档同步器套；43.超速档～倒档同步器弹簧；44.超速档～倒档同步器毂；45.超速档～倒档同步器键；46.倒档齿轮；47.滚针轴承；48.轴承套；49.垫片；50.开口销；51.开槽螺母；52.止推垫圈；53.倒档惰齿轮；54.滚针轴承；55.螺栓；56.倒档惰齿轮轴；57.螺栓；58.后轴承座；77. 倒档同步器环75.主轴总成；76.变速箱壳体自动变速箱的分解要领——拆卸延伸壳体拆卸3～4档及1～2档换档拨叉弹簧销拆卸超速档～倒档换档拨叉弹簧销拆卸主轴锁紧螺母拆卸超速档齿轮轴承套拆卸时，MD998020与MD998028配合使用拆卸倒档惰齿轮轴拆卸主驱动齿轮轴承动图自动变速箱的组装要领——安装主驱动齿轮轴承动图安装卡环动图选择卡环并安装，使主驱动齿轮轴承的轴向间隙达到标准值。

（五）变速器的基本原理
3、变速器的换挡原理
（五）变速器的基本原理
4、变速器的变向原理 由于相啮合的一对齿轮旋向相反，所以每经过一对 外啮合齿轮副，则改变一次转向。(如图a所示)，经 过两对齿轮(1和2，3和4)的传动其输出轴Ⅱ与输人 轴I的转向相同。这就是普通三轴式变速器在汽车前 进时的传动情况。若在中间轴与输出轴之间再加第 四根轴，并在其上装有惰轮5，则又多了一对外啮合 齿轮副，从而使输出轴Ⅱ与输人轴I的转向相反(如 图b)。这就是三轴式变速器倒车时的传动情况。惰 轮5为倒档齿轮，其轴称倒档轴。
（三）变速器的分类
2、按操纵方式分为 、
强制操纵式 自动操纵式
半自动操纵式
（三）变速器的分类
（1）强制操纵式 强制操纵式变速器：靠驾驶员直接操纵变速杆 强制操纵式 换档。 （2）自动操纵式 自动操纵式变速器：传动比的选择和换档是自 自动操纵式 动进行的。驾驶员只需操纵加速踏板，变速器就可 以根据发动机的负荷信号和车速信号来控制执行元 件，实现档位的变换。 （3）半自动操纵式 半自动操纵式变速器：可分为两类，一类是部 半自动操纵式 分档位自动换档，部分档位手动（强制）换档； 另一类是预先用按钮选定档位，在踩下离合器踏板 或松开加速踏板时，由执行机构自行换档。
即： 低档换高档—两脚离合器，中间不加油门。 高档换低档---两脚离合器，中间加油门。
（二）同步器的构造与工ቤተ መጻሕፍቲ ባይዱ原理
同步器有常压式、惯性式和自行增力式等种类。这 里仅介绍目前广泛采用的惯性式同步器 惯性式同步器。 惯性式同步器 惯性式同步器是依靠摩擦作用 摩擦作用实现同步的，在其上 摩擦作用 面设有专设机构保证接合套 接合套与待接合的花键齿圈 花键齿圈在 接合套 花键齿圈 达到同步之前不可能接触，从而避免了齿间冲击。 惯性同步器按结构又分为锁环式 锁销式 锁环式和锁销式 锁环式 锁销式两种

汽车变速器的分类及区别手动变速器（MT）手动变速器，也称手动挡，即用手拨动变速杆才能改变变速器内的齿轮啮合位置，改变传动比，从而达到变速的目的。

自动变速器（AT）自动变速器，利用行星齿轮机构进行变速，它能根据油门踏板程度和车速变化，自动地进行变速。

而驾驶者只需操纵加速踏板控制车速即可。

一般来讲，汽车上常用的自动变速器有以下几种类型：液力自动变速器、液压传动自动变速器、电力传动自动变速器、有级式机械自动变速器和无级式机械自动变速器等。

其中，最常见的是液力自动变速器。

无级变速器（CVT）无级变速器是由两组变速轮盘和一条传动带组成的。

因此，其比传统自动变速器结构简单，体积更小。

另外，它可以自由改变传动比，从而实现全程无级变速，使汽车的车速变化平稳，没有传统变速器换挡时那种“顿”的感觉。

手自一体变速器手自一体变速器由德国保时捷车厂在911车型上首先推出，称为Tip－tronic，它可使高性能跑车不必受限于传统的自动挡束缚，让驾驶者也能享受手动换挡的乐趣。

此型车在其挡位上设有“＋”、“－”选择挡位。

在D挡时，可自由变换降挡（－）或加挡（＋），如同手动挡一样。

驾驶者可以在入弯前像手动挡般的强迫降挡减速，出弯时可以低中挡加油出弯。

现在的自动挡车的方向盘上又增加了“＋”、“－”换挡按钮，驾驶者就能手不离开方向盘加减挡。

手动与自动主要有三方面的区别：一是操控方式不同。

手动档需要驾驶者配合离合器进行换档操作，自动档则由变速箱根据设定的传动比来操作，不需要人工干预。

二是驾驶感觉不同。

手动档强调人的主观能动性，能充分唤起驾驶者的驾驶欲望和某种成就感。

自动档则没有什么驾驶乐趣，讲究实用、省力。

三是油耗不同。

相同品牌、排量的汽车，手动档车比自动档车省油10%左右。

手动档的车有驾驶的乐趣，而自动档的车开起来轻松又愉快，所以现在越来越多的车开始提供自手动变速器。

AT也就是常说的自动档，MT就是手动档。

在游戏默认为自动档，可以通过选项中的进行调整。

太阳轮
行星齿轮支架 前进档离合器
倒档离合器
壳 体
倒档离 合器
前进档离合器
齿圈
行星齿轮
行星齿轮支架
行星齿轮
输入轴 太阳轮
输出轴
行星齿轮
前进档离合器 行星齿轮支架 行星齿轮 壳体 倒档离合器 齿圈
无 级 变 速 机 构
CVT无级变速器的关键部件 • 奥迪Multitronic系统为无级变速 机构 • 其作用是使变速器在起始转矩和 终结转矩多种速比之间连续调整， 最终自动选用最佳速比，使发动 机始终处于最佳速比范围之内， 无需再考虑工作性能和燃油经济 性。
一
无极变速技术（CVT）介绍
无级变速传动（CVT）的工作原理
传动带式无级变速系统不采用齿轮而采用两个直径可变的传动轮，中间套上传动 带实现传动。 传动轮的直径靠油压大小进行无级的变化，起步时主动轮直径变为直径最大，从动 轮变为直径最小，实现较高的从传动比。 电子控制单元（ECU）根据发动机转速、车速、节气门开度、和换挡控制信号等控 制两个油压系统的控制油压，使主、从动工作轮的可动部分轴向移动，最终使工作轮直 径发生变化，从而在整个变速过程中达到无级变速。
3、丰田常熟汽车零部件公司
丰田常熟的CVT工厂于2014年8月投产，年产能为24万台。生产能力全部用于丰田旗下品牌， 是丰田首个海外CVT工厂。
4、南京PUNCH
比利时PUNCH 公司在南京设立的独资工厂，其目标是面向国内的自主车品牌。是我公司当 前的最大竞争对手。2013年产量为10万台，进入中国市场较早，赢得了如下客户：BYD，吉 利，长城，东南，海马等，部分销往海外。目前力帆大排量车型X60、720 车型也在与 PUNCH 合作。

二

MT、AMT、AT、CVT、DSG不同变速箱区别及优缺点众所周知，汽车有三大关键部件，发动机，变速箱以及底盘。

因此，我们消费者在买车前这三个方面功课一定要做好。

这关系到我们以后用车的满意与否。

对于动力输出顺畅与操控感受满意与否？并不是简单看看发动机的功率或扭矩就行了，还得根据配套的变速箱情况做具体分析判断。

即便有时候动力性能稍稍弱一点，但只要变速箱输出顺畅，完全可以弥补。

相反的是，再好的动力没有适合的变速箱输出，也影响到最终驱动效果。

今天在这里我们先不谈发动机，也不谈底盘，专门就来谈谈变速箱，特别是最为符合当前潮流的自动变速箱的选择问题。

一、变速箱的原理和功能手动变速箱主要由齿轮和轴组成，通过不同的齿轮组合产生变速变矩；而自动变速箱 AT 是由液力变扭器、行星齿轮和液压操纵系统组成，通过液力传递和齿轮组合的方式来达到变速变矩。

手动变速箱的优点就是结构简单，维护容易，通常数万公里更换离合片，离合器压盘就可以了。

而且手动变速箱熟练掌握的话，操控不仅更自由，油耗经济性以及动力输出都可以得到很好的体现。

比如起步，我们就可以根据情况选择 2 档甚至 3 档起步，比如超车，也可以根据情况自由降档。

不过手动变速箱问世这么多年来，一个大的软肋仍然没有解决，就是操作颇为复杂，而且市内拥堵时，需要长时间半离合，左脚往往特别累。

而且对于一些新手，如果手动挡操作不熟练，同样油耗也会很高。

所以在发达国家，自动变速箱的普及率是很高的，而在我们国家，虽然受经济条件限制，大部分车型仍然以手动变速箱为主，但自动档车型也开始日益普及，从用车发展的大方向来看，自动档是将来主流的选择。

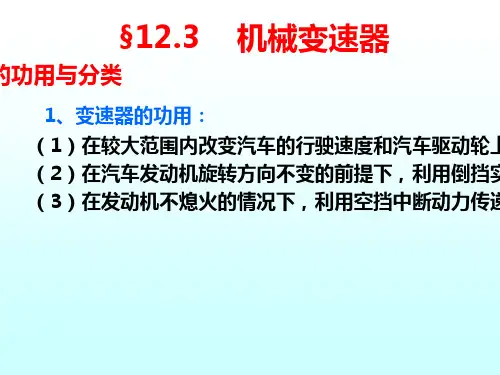

汽车车用变速箱主要有以下几个功能：1.改变传动比，扩大驱动轮转矩和转速的变化范围，以适应经常变化的行驶条件，同时使发动机在有利（功率较高而油耗较低）的工况下工作；2.发动机旋转方向不变情况下，使汽车能倒退行驶；3.利用空挡，中断动力传递，以发动机能够起动、怠速，并便于变速器换档或进行动力输出。
