上海娄塘学校物理第十三章 电路初探单元测试题(Word版 含解析)

苏科版物理九年级上册第十三章电路初探单元练习（Word版含答案）一、初三物理第十三章电路初探易错压轴题提优（难）1．在“探究串联电路电压特点”的实验中：(1)某次测量时，电压表的示数如图所示，则此时灯L1两端的电压为_____V；(2)某同学在测量了灯L1两端的电压后，断开开关，然后将AE导线的A端松开，接到D接线柱上，测量灯L2两端的电压，这一做法存在的问题是_____；(3)闭合开关S后，发现灯L1发光，L2不发光。

同学们有以下几种猜想：①灯L2灯丝断了；②灯L2的灯座短路；③灯L2也工作，但L2中电流比L1中电流小。

以上猜想中正确有_____（填序号）。

【答案】2.2 电压表的正负接线柱接反②【解析】【分析】【详解】(1)[1]由实物图可知，两灯串联，电压表测L1的电压；电源为两节干电池，则电源电压＝＝U⨯2 1.5V3V根据串联分压的特点可知，灯L1两端的电压不可能大于3V，故图中电压表选择的是0～3V 量程，对应的分度值是0.1V，指针指在2V右面第2个小格上，读数为⨯＝2V+0.1V2 2.2V(2)[2]如果将AE导线的A端松开，接到D接线柱上测量灯L2两端的电压，这样电流从电压表的“﹣”接线柱流入，从“+”接线柱流出了，开关闭合后，电压表的指针将反偏，即电压表的正负接线柱接反了，因此这种接法是错误的。

(3)[3]闭合开关S后，发现灯L1发光，L2不发光，则：①若灯L2灯丝断了，电路断路，灯泡L1也不发光，故①错误；②若灯L2的灯座短路，灯L1发光，L2不发光，故②正确；③若灯L2也工作时，由串联电路的电流特点可知，L2中电流和L1中电流相等，故③错误。

综上所述，以上猜想中正确只有②。

2．如图，把两个小灯泡串联接入电路研究串联电路特点．（1）在连接电路时，开关必须__________；开关闭合并且两灯都发光时，取下其中一个小灯泡，可观察到__________现象；（2）在串联的两个小灯泡电路中再串联一个小灯泡，闭合开关后可观察到__________现象；（3）以上两个现象都说明了串联电路各用电器__________（选填“相互影响”或“不相互影响”）这一特点；（4）开关闭合并且两小灯泡都发光时，使其中一个小灯泡短路，可观察到被短路的小灯泡__________，另一个小灯泡的亮度__________（选填“变亮”、“变暗”、“不亮”、“不变”）；（5）实验中，选择两个小灯泡的规格应该是__________的（填“相同”或“不相同”）.【答案】断开另一灯熄灭原来两小灯泡变暗影响不亮变亮不相同【解析】【分析】串联电路是将整个电路串在一起，（包括用电器、导线、开关、电源）；它的特点就是：（1）电流只有一条通路，（2）开关控制整个电路的通断，（3）各用电器之间相互影响；串联的优点：所以在电路中，若想控制所有电路，即可使用串联的电路；串联的缺点；若电路中有一个用电器坏了，整个电路意味这都断了．【详解】(1)根据串联电路的特点，如闭合开关连接电路，会损坏灯泡，故答案为断开；因两灯串联，两灯之间相互影响，当一只取下时，线路就断了，则另一只肯定熄灭，故答案为另一灯熄灭；(2)因在串联电路中总电压等于各处电压之和，当加入一只灯后，各灯两端的电压就变小，所以亮度变暗，故答案为两灯都变暗；(3)串联电路的特点正是各个用电器相互影响，故答案为相互影响；(4) 开关闭合并且两小灯泡都发光时，使其中一个小灯泡短路，小灯泡被短路后，没有电流流经被短路的小灯泡，短路的小灯泡肯定不亮了，故答案为不亮；电路变成了另一个小灯泡的简单电路，那此时另一只灯泡分得的电压升高，相应的就会变亮了，故答案为变亮．（5）实验中，为了使结论更具有普遍性，应该选择两个不同规格的小灯泡．3．探究并联电路中电流的规律：(1)如图乙此时电流表测量的是电路图中_______（填“A”或“B”或“C”）处的电流。

上海新市学校物理第十三章 电路初探单元测试卷附答案一、初三物理第十三章 电路初探 易错压轴题提优（难）1．在“测定小灯泡额定功率”实验中，小华同学用如图所示的实验器材进行了实验，其中电源电压保持6V 不变，小灯泡的额定电压为3.8V ，小灯泡的灯丝电阻大约10Ω，滑动变阻器的规格为“20Ω 1A”．（1）请用铅笔画线代替导线，在答题纸上将图甲的实物电路连接完整（连线不得交叉）____．（2）小华实验中，移动滑片P 到某处，发现电压表的示数为3V ，为了能测量小灯泡的额定功率，他将滑片P 向________（选填“左”或“右”）端滑动，直到电压表的示数为3.8V 时，观察电流表的指针位置如图乙所示，此时电流表的示数为________ ，小灯泡的额定功率为________．（3）小华想：滑动变阻器接入电路的阻值增大时，通过它的电流________，它两端电压________，（选填“变大”“变小”或“不变”）它消耗的功率是增大还是减小呢____？【答案】 左 0.4A 1.52W 变小 变大 先增大在减小【解析】【分析】【详解】（1）灯泡的额定电流： 3.8=0.3810P V I A U W==，因此电流表选择0～0.6A 的量程；用线把电流表0.6A 的接线柱、灯泡以及滑动变阻器上面任一接线柱连起来即可：（2）电压表测灯泡电压，要测灯泡的额定功率，使灯泡两端电压为3.8V，使电压表的示数由3V增大到3.8V，要使灯泡电压增大，需要电流增大，总电阻减小，滑动变阻器电阻减小，滑片向左端移动．电流表选择0～0.6A量程，每一个大格代表0.2A，每一个小格代表0.02A，电流为0.4A，则灯泡的额定功率： 3.80.4 1.52P UI V A W==⨯=；（3）滑动变阻器接入电路的阻值增大时，通过它的电流变小，电路总电压不变，根据串联电路电阻分压规律可知，它两端的电压变大,设滑动变阻器接入电路电阻为R，电路电流=UIR R+，则根据P滑=I2可知：22222000()100220U U R URR R R R R R RR⨯==Ω+++++Ω；又因为R的变化范围是0~20Ω，所以所以当滑动变阻器接入电路的阻值增大，它消耗的功率先增大后减小（当R滑=10Ω时消耗的功率最大）．【点睛】点评：本题涉及电压表的读数、滑动变阻器的变阻原理、电功率的计算，要认真审题，注意隐含条件，虽综合性强，但都属于基础知识，难度适中．2．小强利用图甲所示电路图探究“并联电路中电流的规律”．（1）连接实验电路的过程中开关应________．（2）连接好电路后，闭合开关，发现电流表指针反向偏转，出现这种情况的原因可能是________.（3）小强连接了如乙图所示的实验电路，此时电流表测量的是________（选填“A”“B”或“C”）处的电流，电流表的示数如图丙所示，电流表的示数为________A．（4）小强为了测量B处的电流，将乙图中导线1的右端从b处取下，连接在a处，你认为他这样________（选填“能”或“不能”）顺利测出B处的电流.（5）按照正确的方法实验结束后，小强记录A、B、C各点的电流值如表所示，得出了结论：并联电路各支路电流相等请你对上述结论进行评价并提出意见意见：________.【答案】断开电流表正负极接线柱接反了 A 0.32 不能选用的灯泡规格相同，没有多次测量，实验结论具有偶然性【解析】【分析】【详解】(1)为保护电路，连接电路时，开关应断开；(2)连接好电路后，闭合开关，发现电流表指针反向偏转，出现这种情况的原因可能是：电流表正负极接线柱接反了；(3)由图乙可知,电流表与L1串联接在电路中,所以测量的是L1的电流，由图甲知，即A处的电流；图丙中电流表量程为0−0.6A，分度值为0.02A，电流表示数为0.32A；(4)将乙图中导线1的右端从b处取下，连接在a处，此时的电流会从负接线柱流入，则电流表指针会反向偏转，他这样不能顺利测出B处的电流；(5)由表中实验数据可知，两支路电流相等，说明所选灯泡规格相同；只进行了一次实验，实验次数太少，得出的结论有偶然性．【点睛】（1）为保护电路，连接电路时，开关应断开；（2）（4）电流应从电流表正接线柱流入，从负接线柱流出，否则电流表指针反向偏转；（3）电流表与待测电路串联；根据量程和分度值读数；（5）为得出普遍结论，实验时应采用不同规格的实验器材进行多次实验，分析表中实验数据，然后答题．3．小敏和小英通过实验探究“并联电路中干路电流与各支路电流的关系”．她们连接的电路如图所示．（1）当小敏用开关“试触”时，发现电流表A1无示数、电流表A2的指针快速右偏，两灯均不发光．由此可知，她们连接的电路发生了________故障；若闭合开关S，可能造成的后果是________．（2）小英只改接了电路中的一根导线，电路便连接正确了，请你在图中画出她的改法．（在错接的导线上画×，然后画出正确的接线）（___________）（3）她们利用改正后的电路进行实验：闭合开关S后，读出两块电流表的示数，得出的初步结论是：________．【答案】短路电流表A2被烧坏在并联电路中，干路电流大于支路电流【解析】【分析】【详解】（1）电流表A1无示数、电流表A2的指针快速右偏，两灯均不发光，由此可知电路发生了短路故障，若闭合开关S，由于电路发生短路，电路中电流过大，可能造成的后果是电流表A2被烧坏．（2）改正电路如图：（3）利用改正后的电路进行实验，闭合开关S后，读出两块电流表的示数，得出的初步结论是：在并联电路中，干路电流大于支路电流．【点睛】电路中发生短路的危害，可能烧毁电流表或电源，为避免短路发生，可采用试触法．4．在探究“并联电路各支路中的电流与干路电流的关系”时，小明同学在实验室选取：电流表3只，灯泡2只，开关1个，干电池，导线若干．（1）请你帮助小明设计一个能够同时测量出支路和干路电流的电路，把你设计的实验电路图画在方框内．（______）（2）小明同学按照电路图连接实物，把最后一根导线连接完毕后，看到灯泡立即发光，一个电流表指针向零刻度的左边偏转．小亮认为在实验操作中有两处错误，其中一处是_____，还有一处是_____．（3）小明排除故障后开始实验，正确得出电流表示数如表实验次数I1/A I2/A I3/A1 0.100.20 0.30分析表格中的数据，小明发现并联电路干路中的电流和支路中的电流关系是_____（可用字母表达式表示）．但为了使实验结论更具科学性，请你提出一条合理化建议：_____．【答案】连接电路的过程中，开关没有断开电流表的接线柱接反了 I3=I1+I2更换不同的灯泡进行多次实验【解析】【分析】（1）连接电路时，开关应断开；（2）电流表串联在电路中，电流要正进负出；（3）多次实验找出普遍性规律；【详解】(1)从电源正极依次串联开关、灯泡L1、电流表A1、电流表A回到电源负极，然后将灯泡L2和电流表A2串联后并联在灯泡L1和电流表A1两端，如下图所示：(2)把最后一根导线连接完毕后，看到灯泡立即发光，说明连接电路的过程中，开关没有断开；一个电流表指针向零刻度的左边偏转，说明电流表的接线柱接反了．（3）由表中数据分析可以知道，并联电路中干路电流等于各支路电流之和，即I3=I1+I2一组实验数据具有偶然性，要得到普遍规律，需多次实验得到多组实验数据，因此需更换不同的灯泡进行多次实验．5．如图所示是小明“探究串联电路中电压的关系”的实验电路图．（1）实验步骤A．按图甲所示接好电路，在连接电路的过程中，开关应________．检查电路无误后，闭合开关前，滑片P应置于最________端．B．滑片P移到适当位置，用电压表测出定值电阻R0两端的电压U1．C．________．D．保持滑片P不动，用电压表测出a、b两点之间的电压U．E．移动滑片P的位置，重复步骤B、C、D两次．（2）讨论交流小明得出的结论：串联电路中各个电阻两端的电压相等，总电压等于各个电阻两端电压之和．而另一小组的小芳得出的结论是：串联电路中各个电阻两端的电压不相等，总电压等于各个电阻两端电压之和．请你帮她们分析原因是________．这样得出的结论具有________性，是不科学的．（3）小明测电阻R0两端的电压时，电压表示数如图乙所示，则此时R0两端的电压为________．（4）小明按图甲所示接好电路，闭合开关S，无论怎样移动滑片P，灯泡都不亮，但电压表有读数，经检查：除灯L和定值电阻R0外，其余都没有问题，则电路中存在的故障可能是________．为进一步确定故障，应将电压表接在________两端，并观察电压表有无示数．（5）小明在测灯L两端的电压时，直接将接线b改接在a上，你觉得是否妥当，并说明原因________．【答案】断开右端保持滑片P不动，用电压表测出灯L两端的电压U2小明选的灯L 和R0的阻值相同，而小芳选的灯L和R0的阻值不同偶然 1.2灯L短路或R0断路滑动变阻器不妥，这样电压表的正、负接线柱接反了【解析】试题分析：（1）在连接电路时开关必须是断开的，为防止接错时损坏电路元件，在闭合开关前，要将滑动变阻器的阻值调到最大端，为了探究串联电路的电压关系，还得测量灯两端电压．（2）串联电路中电压的分配和电阻成正比，小明测的电压相等说明，小明选的灯L和R0的阻值相同，而小芳选的灯L和R0的阻值不同．实验次数少，实验具有偶然性．（3）电压表读数注意所接的接线柱．（4）电压表有示数说明是灯L短路或R0断路．把电压表并接在滑动变阻器两端，如果有示数说明是L短路，无示数是R0断路．（5）连接电路时注意电压表的正负接线柱．6．如图是小明探究串联电路电流特点的实验电路图：（1）小明最好选择两个小灯泡的规格应该是________的．（填“相同”或“不相同”）．（2）小明连电路时把一只开关和两个小灯泡连接后，刚将线路两端接到电源两极，L2就亮了，但L1没亮．他在实验操作中不当之处是：________．实验时L1没亮的原因可能是________A．通过灯泡L1的电流比L2中的电流小 B．L1灯泡的灯丝断了C．L1灯座处可能短路了 D．L1灯泡靠近电源正极（3）下表是小明实验中测得的三组数据：由表格数据可得出结论：________．（4）他获得三组不同电流值的方法是：________（5）甲、乙两同学在做实验时，闭合开关前，电流表的指针均指在零刻度处；当闭合开关试触时，发现电流表指针摆动分别出现了如图甲、乙所示的两种情况．请分析他们在电流表的使用上分别存在什么问题？（填在下面横线上）甲：________ 乙：________【答案】（1）不相同；（2）连接电路时开关没有断开、C ；（3串联电路中电流处处相等；（4）换了不同规格的小灯泡或改变电源电压；（5）甲、电流表的正负接线柱接反了；乙、电流表的量程选取得太大了【解析】试题分析：（1）为了得到普遍规律，应选择两个小灯泡的规格应该是不同的。

物理九年级上册第十三章电路初探单元测试卷附答案一、初三物理第十三章电路初探易错压轴题提优（难）1．热敏电阻的阻值会随温度的改变而改变。

小张同学用如图甲所示的电路来探究热敏电阻R T的阻值与温度的关系。

已知M为控温器，电源电压未知但恒定不变，R为电阻箱（一种可以改变并读出阻值的变阻器）。

因实验器材的限制，利用该电路无法直接测出热敏电阻的阻值，聪明的小张进行了如下操作：①根据图甲连接电路，闭合开关前，将电阻箱的阻值调到足够大；②控制控温器中液体温度为10℃，闭合开关，调节电阻箱的阻值，使电流表的示数达到某数值，记录此时电阻箱的阻值为26Ω；③依次改变控温器中的液体温度，同时……，得到相关数据记录如下表所示。

分析并回答下列问题：（1）步骤③中“……”部分的操作是____。

（2）从表中可以得出结论：在一定温度范围，_____。

（3）在科技创新活动中，小张用该热敏电阻和电压表制成了一支指针式温度计（电路图如图乙所示，电压表未接入），它可以直接在电压表刻度盘上读出相应温度。

闭合开关后，小华发现电流表有示数，将电压表依次并在各接线柱之间发现ab间无示数，接ac、bc间有示数，此时电路中的故障是____。

小华重新正确连接电路后，若想要电压表的读数随温度的升高而增大，则应在原理图乙中_____两端接入电压表。

A．a、b B．b、c C．a、c【答案】调节电阻箱的阻值，使电流表的示数保持不变热敏电阻的阻值随温度的升高而减小定值电阻短路A【解析】【详解】（1）为了探究热敏电阻R T的阻值与温度的关系，应保持其他变量不变，即调节电阻箱阻值来保持电流表示数不变；（2）因为热敏电阻R t与电阻箱串联，而电路电流保持不变，所以电路总电阻保持不变，读表可知，那么随着温度升高，变阻箱电阻增大，即热敏电阻R T的减小。

（3）如图乙：闭合开关后，小华发现电流表有示数，说明电路没有断路，将电压表依次并在各接线柱之间发现ab间无示数，而接ac、bc间有示数，则ab间一定发生短路；想要电压表的读数随温度的升高而增大，电路总电压不变的情况下，根据串联分压原理，定值电阻ab两端电压随热敏电阻R t减小而增加，故应接在ab之间，选A。

第十三章《了解电路》单元测试题及答案（时间90分钟，满分90分）学校________班级姓名分数一、选择题：（每题3分，共39分）2 3 4 5 6 7 8 9 10 11 12 13答案D．金属棒中没有自由电荷A．验电器原来带负电，后来带正电B．验电器原来带正电，后来带负电A．在干燥的天气脱毛衣时会听到轻微的噼叭声B．用干净的塑料梳子梳头发时，头发会随梳子飘起C．化纤衣服穿在身上特别爱吸附灰尘D．擦黑板时粉笔灰四处飘落B．电流表的量程为0～3A2.1V B．0.44A2.1V D．2.2A图图3图49、如图5所示，下列说法正确的是：A．丙是电压表，甲、乙是电流表B．甲是电流表，乙、丙是电压表C．乙是电流表，甲、丙是电压表图5 D．甲是电压表，乙、丙是电流表图6A．L 两端的电压为3V B．L 两端的电压为3V12C．L 两端的电压为2V D．L 两端的电压为5V212．开关与控制的用电器总是_______联的；若任一个用电器的通断不影响其他用电器的通断，这几个用电器必图7须________联。

3．理发用电吹风的典型电路如图7所示，其中电热丝通电后可以发热，电动机M通电后可以送风．选择开关放在“热”、“冷”、“停”位置上，电动机可分别送出热风、冷风或处于停机状态，则1－2位置是是的位置．关与声控开关是_______(选填“串联”或“并联”)。

三、简答、实验探究题(1题6分，2题8分，共14分)1．用带电体去靠近吊在细线上的泡沫塑料小球时，由于带电体能够吸引轻小物体，所以小球会被吸引过来，如图9所示．但接触后又会立即离开，这是为什么?图9图10（1）在实验操作中，应及时将___________（填“甲”或“乙”）电路中的开关断开；（2）可以断定电表A是________表，电表B是________表；试说明拖这一条铁链的作用。

.....参考答案2、（1）乙(2分) （2）电压；电流（3）电压；电流(2)、(3)每空1分3、把电池与一小灯泡组成电路，用电流表串联在电路中测电流，电流较大的为新电池；直接用电压表测电池电压，电压较大的为新电池。

物理沪科版第十三章 了解电路 单元测试卷1一、填空题（每空1分，共30分）1.人们发现把用丝绸摩擦过的玻璃棒上所带的电荷规定为 电荷，把用毛皮摩擦过的橡胶棒上所带的电荷规定为 电荷。

2.同用丝绸摩擦过的玻璃棒相吸引的带电体必是同用毛皮摩擦过的橡胶棒相 ， 这个现象说明了自然界中只存在 种电荷。

3.已知A 球带正电，从图所示现象可知，B 球带 电，C球可能带 电，也可能 ( 填 “带 ” 或 “不带 ”) 电 。

4．已知I 1＝1.8×118μA ，I 2＝35mA ，I 3＝0.022A ，则I 1、I 2、I 3之间的大小关系是____________________________________。

5．把_________、___________、__________用__________连接起来组成的电流的路径，叫做电路。

6、如图3-1所示，要使灯L 1、L 2串联应闭合开关________，要使L 1、L 2并联应闭合开关________，为了保护电路，不能同时闭合开关_________。

7、一节干电池电压 伏，家庭电路电压是 --------伏，对人体安全的电压是 伏8．在串联电路中，开关的位置改变了，它对电路的控制作用- （填“改变”或“不变”），在并联电路中可以控制整个电路的开关一定连在 上.9．每天晚上，武汉外滩的灯光使江城的夜色更加靓丽，其中这些路灯的连接方式是 .10．理发用电吹风的典型电路如图所示，其中电热丝通电后可以发热，电动机M 通电后可以送风.选择开关放在“热”、“冷”、“停”位置上，电动机可分别送出热风、冷风或处于停机状态，则1－2位置是 的位置；2－3的位置是 的位置；3－4位置是 的位置.11．如图13－4－2所示，电灯L 1、L 2、L 3的连接方式是________，电流表A 1是测量 的电流，电流表A 2的测量_________的电流。

12．右图是某同学实验时的实物电路．已知图中甲、乙、丙是三个电表，且连接无误．当他接通开关S 后，发现灯、均正常发光．可以判定甲是________表、乙是________表、丙是________表．图13－4－2二、选择题（每题4分，共20分）13．用跟毛皮摩擦过的橡胶棒接触带电的验电器的金属球，发现验电器的金属箔先合拢后又张开，则.（ ）A ．验电器原来带负电，后来带正电B ．验电器原来带正电，后来带负电C ．验电器先后都带正电D ．验电器先后都带负电14、下面的几种叙述中，哪一种是并联电路的特征 （ ）A. 电路中每一处电流都相等B. 电路中任何一处断开都会引起断路C. 各条支路上的电压都相等D. 电路上各部分电路电压之和等于总电压15．如图所示，当开关S 闭合时，有可能造成电流表和电源都损坏的电路是（ ）16．如图所示，下列说法正确的是（ ）A.甲是电压表，乙、丙是电流表B.甲是电流表，乙、丙是电压表C.乙是电流表，甲、丙是电压表D.丙是电压表，甲、乙是电流表17、如图所示电路，当开关S 闭合后，两表均有示数。

物理九年级上册第十三章电路初探单元测试题（Word版含解析）一、初三物理第十三章电路初探易错压轴题提优（难）1．在“探究串联电路电压特点”的实验中：(1)某次测量时，电压表的示数如图所示，则此时灯L1两端的电压为_____V；(2)某同学在测量了灯L1两端的电压后，断开开关，然后将AE导线的A端松开，接到D接线柱上，测量灯L2两端的电压，这一做法存在的问题是_____；(3)闭合开关S后，发现灯L1发光，L2不发光。

同学们有以下几种猜想：①灯L2灯丝断了；②灯L2的灯座短路；③灯L2也工作，但L2中电流比L1中电流小。

以上猜想中正确有_____（填序号）。

【答案】2.2 电压表的正负接线柱接反②【解析】【分析】【详解】(1)[1]由实物图可知，两灯串联，电压表测L1的电压；电源为两节干电池，则电源电压＝＝U⨯2 1.5V3V根据串联分压的特点可知，灯L1两端的电压不可能大于3V，故图中电压表选择的是0～3V 量程，对应的分度值是0.1V，指针指在2V右面第2个小格上，读数为⨯＝2V+0.1V2 2.2V(2)[2]如果将AE导线的A端松开，接到D接线柱上测量灯L2两端的电压，这样电流从电压表的“﹣”接线柱流入，从“+”接线柱流出了，开关闭合后，电压表的指针将反偏，即电压表的正负接线柱接反了，因此这种接法是错误的。

(3)[3]闭合开关S后，发现灯L1发光，L2不发光，则：①若灯L2灯丝断了，电路断路，灯泡L1也不发光，故①错误；②若灯L2的灯座短路，灯L1发光，L2不发光，故②正确；③若灯L2也工作时，由串联电路的电流特点可知，L2中电流和L1中电流相等，故③错误。

综上所述，以上猜想中正确只有②。

2．实验小组用如图1所示的电路来探究并联电路中电流的关系，其实验思路如下∶接好电路后，把电流表分别接入到A、B、C三处，测出第一组数据；为了防止个别偶然因素的影响，他们采用以下两种方法之一来重复实验，并完成第二次和第三次测量：方法一∶改变电源电压方法二∶更换其中一条支路中的灯泡（规格不同）(1)如图2是某同学连接的并联电路的局部图，某次实验中，测量完干路电流之后，某同学想测量通过L1的电流，为接入电流表，a、b、c、d四个接点中最方便的导线拆接点是________点，同时注意，在拆接电路时，开关必须________。

物理九年级上册第十三章电路初探单元复习练习(Word版含答案)一、初三物理第十三章电路初探易错压轴题提优（难）1．热敏电阻的阻值会随温度的改变而改变。

小张同学用如图甲所示的电路来探究热敏电阻R T的阻值与温度的关系。

已知M为控温器，电源电压未知但恒定不变，R为电阻箱（一种可以改变并读出阻值的变阻器）。

因实验器材的限制，利用该电路无法直接测出热敏电阻的阻值，聪明的小张进行了如下操作：①根据图甲连接电路，闭合开关前，将电阻箱的阻值调到足够大；②控制控温器中液体温度为10℃，闭合开关，调节电阻箱的阻值，使电流表的示数达到某数值，记录此时电阻箱的阻值为26Ω；③依次改变控温器中的液体温度，同时……，得到相关数据记录如下表所示。

分析并回答下列问题：（1）步骤③中“……”部分的操作是____。

（2）从表中可以得出结论：在一定温度范围，_____。

（3）在科技创新活动中，小张用该热敏电阻和电压表制成了一支指针式温度计（电路图如图乙所示，电压表未接入），它可以直接在电压表刻度盘上读出相应温度。

闭合开关后，小华发现电流表有示数，将电压表依次并在各接线柱之间发现ab间无示数，接ac、bc间有示数，此时电路中的故障是____。

小华重新正确连接电路后，若想要电压表的读数随温度的升高而增大，则应在原理图乙中_____两端接入电压表。

A．a、b B．b、c C．a、c【答案】调节电阻箱的阻值，使电流表的示数保持不变热敏电阻的阻值随温度的升高而减小定值电阻短路A【解析】【详解】（1）为了探究热敏电阻R T的阻值与温度的关系，应保持其他变量不变，即调节电阻箱阻值来保持电流表示数不变；（2）因为热敏电阻R t与电阻箱串联，而电路电流保持不变，所以电路总电阻保持不变，读表可知，那么随着温度升高，变阻箱电阻增大，即热敏电阻R T的减小。

（3）如图乙：闭合开关后，小华发现电流表有示数，说明电路没有断路，将电压表依次并在各接线柱之间发现ab间无示数，而接ac、bc间有示数，则ab间一定发生短路；想要电压表的读数随温度的升高而增大，电路总电压不变的情况下，根据串联分压原理，定值电阻ab两端电压随热敏电阻R t减小而增加，故应接在ab之间，选A。

苏科版物理九年级上册第十三章电路初探单元复习练习(Word版含答案)一、初三物理第十三章电路初探易错压轴题提优（难）1．小红同学对串联电路的电压规律进行了探究．（猜想与假设）串联电路总电压等于各用电器两端的电压之和．（设计与进行实验）（1）按如图所示的电路图连接电路．（2）闭合开关，排除故障，用电压表在AB间测出L1两端的电压．（3）在测L2两端的电压时，小明为了节省时间，采用以下方法：电压表所接的B接点不动，只断开A接点，并改接到C接点上．（4）测出AC间的电压，得出结论．（交流与评估）（1）在拆接电路时，开关必须_________．（2）闭合开关，发现电压表示数为零，则小灯泡的故障可能是L1______或L2_______．（填“短路”或“断路”）（3）小明用步骤3的方法能否测出L2两端的电压？_________，为什么？___________________________．（4）方法改进后，测出AB、BC、AC间的电压记录在下面表格中，小明分析实验数据得出结论：_________________．此实验在设计方案上存在的不足之处是_________．U AB/V U BC/V U AC/V2.4 1.43.8【答案】断开短路断路不能电压表的正负接线柱接反了串联电路中总电压等于各用电器两端的电压之和只做一次实验，一组实验数据得出的实验结论不具普遍性【解析】【分析】【详解】（1）在做电学实验连接电路的过程中，开关应是断开的；（2）由图示可知，当灯泡L1短路时，电压表短路，示数为0；当灯泡L2断路时，整个电路断开，电压表的示数为0；（3）当采用步骤3的操作时，会使电压表正负接线柱反接，不能测出灯泡L2两端的电压；（4）得出的结论为：串联电路中总电压等于各用电器两端的电压之和；由于只做了一次实验，就得出结论，这样的结论不具有普遍性．2．在如图所示的电路中，闭合开关S灯L不亮，电压表V的示数接近电源电压。

九年级上册物理第十三章电路初探单元测试卷附答案一、初三物理第十三章电路初探易错压轴题提优（难）1．热敏电阻的阻值会随温度的改变而改变。

小张同学用如图甲所示的电路来探究热敏电阻R T的阻值与温度的关系。

已知M为控温器，电源电压未知但恒定不变，R为电阻箱（一种可以改变并读出阻值的变阻器）。

因实验器材的限制，利用该电路无法直接测出热敏电阻的阻值，聪明的小张进行了如下操作：①根据图甲连接电路，闭合开关前，将电阻箱的阻值调到足够大；②控制控温器中液体温度为10℃，闭合开关，调节电阻箱的阻值，使电流表的示数达到某数值，记录此时电阻箱的阻值为26Ω；③依次改变控温器中的液体温度，同时……，得到相关数据记录如下表所示。

分析并回答下列问题：（1）步骤③中“……”部分的操作是____。

（2）从表中可以得出结论：在一定温度范围，_____。

（3）在科技创新活动中，小张用该热敏电阻和电压表制成了一支指针式温度计（电路图如图乙所示，电压表未接入），它可以直接在电压表刻度盘上读出相应温度。

闭合开关后，小华发现电流表有示数，将电压表依次并在各接线柱之间发现ab间无示数，接ac、bc间有示数，此时电路中的故障是____。

小华重新正确连接电路后，若想要电压表的读数随温度的升高而增大，则应在原理图乙中_____两端接入电压表。

A．a、b B．b、c C．a、c【答案】调节电阻箱的阻值，使电流表的示数保持不变热敏电阻的阻值随温度的升高而减小定值电阻短路A【解析】【详解】（1）为了探究热敏电阻R T的阻值与温度的关系，应保持其他变量不变，即调节电阻箱阻值来保持电流表示数不变；（2）因为热敏电阻R t与电阻箱串联，而电路电流保持不变，所以电路总电阻保持不变，读表可知，那么随着温度升高，变阻箱电阻增大，即热敏电阻R T的减小。

（3）如图乙：闭合开关后，小华发现电流表有示数，说明电路没有断路，将电压表依次并在各接线柱之间发现ab间无示数，而接ac、bc间有示数，则ab间一定发生短路；想要电压表的读数随温度的升高而增大，电路总电压不变的情况下，根据串联分压原理，定值电阻ab两端电压随热敏电阻R t减小而增加，故应接在ab之间，选A。

苏科版九年级物理上册 第十三章 电路初探单元综合测试（Word 版 含答案）一、初三物理第十三章 电路初探 易错压轴题提优（难）1．进一步探究电容器是电气设备中的重要元件，是储存电荷的装置。

通常简称其容纳电荷的本领为电容，用字母C 表示，单位为法拉，用字母F 表示。

两个相距很近又彼此绝缘的平行金属板形成一个最简单的电容器，在电路中用表示。

(1)如图，闭合开关，电容的两个极板将带等量异种电荷，这个过程叫电容器充电。

充电过程中，经过开关的电流方向是______（选填“从A 到B ”或“从B 到A ”）。

改变电源电压，电容器所带电荷量Q 也发生改变，实验数据如下表。

电压U /V2 8 2 电荷量Q /C4×10-3 6×10-3 2×10-3 5×10-3 电容C /F 2×10-3 0.75×10-3 1×10-3 2×10-3(2)分析数据可知，电容C 与电容器两端电压U 及电荷量Q 的关系式为：C=______。

(3)请把表格补充完整______。

(4)电容的大小不是由带电量或电压决定的，常见的平行板电容器，电容决定式为S C dε=（ε是一个常数，S 为极板面积，d 为极板间距离）。

多电容器串联时，121111=nC C C C ++…，（C 表示总电容，C 1、C 2.……C n 表示各电容器的电容）。

现有两个极板面积分别为S 1、S 2，极板间的距离分别为d 1、d 2的平行板电容器串联接到电压为U 的电源上，则总电容C =______，总共能够储存的电荷量为______。

【答案】B 到A Q C U= 2.5V 121221S S S d S d ε+ 121221S S d d U S S ε+ 【解析】【分析】【详解】(1)[1]充电过程中负电荷从A 运动到B ，正电荷从B 运动到A ，则根据电流方向的规定，经过开关的电流方向为B 到A 。

《第十三章 探究简单电路》单元检测题及答案（时间：６０分钟 满分：100分）一、选择题（共36分，每小题只有一个正确答案，每小题3分。

）1. 小聪家里有一台透明门的电冰箱，当他打开冰箱门时，冰箱内的灯就亮；当他关闭冰箱门时，冰箱内的灯就熄灭，但压缩机依然工作．小聪断定冰箱门上有一个开关S ，下面小聪的判断中正确的是（ ） A ．冰箱内的照明灯和压缩机串联B ．冰箱内的照明灯和压缩机并联，开关S 在干路上C ．冰箱内的照明灯和压缩机并联，开关S 和照明灯串联D ．冰箱内的照明灯和压缩机并联，开关S 和压缩机串联 2. 下列家用电器或家庭电路元件中属于串联的是( )A.电视机和电冰箱B.两孔插座与三孔插座C.电灯和控制它的开关D.不同房间内的电灯3. 电路中有三盏灯泡，开关一闭合，三盏灯泡都亮，开关一断开，三盏灯泡都熄灭，据此来判断这三盏灯泡的连接方式应为( ) A.一定是串联的 B.一定是并联的 C.一定是混联的D.上述三种情况可能都有4.有一种“浴霸”，具有照明、吹风和加热三种功能，其中照明灯和吹风机（用表示）均可以单独控制，电热丝（用表示）只有在吹风机启动后才可以工作。

如图1所示电路图中，符合上述要求的是（ ）图15. 如图2所示的电路，闭合开关S 后，发现灯L 1不亮，L 2正常发光。

此电路的故障可能是( )A.开关S 接触不良B.电灯L 1灯丝断了C.电灯L 1的两个接线柱被一根导线直接相连D.电灯L 2灯丝断了 6. 对于图3所示的电路，下列说法中错误的是( )A.开关S 1、S 2、S 3不能同时闭合B.开关S l 、S 3闭合，S 2断开时，只有L 2灯工作C.开关S 3不能控制L 2灯的工作D.开关S 2、S 3闭合，S 1断开时，只有L 1灯工作SL 1L 2图2S 3S 2S 1L 2L 1图3图47. 如图4所示，在探究串联电路的特点时，闭合开关，用电流表分别测出A 、B 、C 三处的电流I A 、I B 、I C ，用电压表分别测出AB 、BC 、AC 两点间的电压U AB 、U BC 、U AC ，下列说法正确的是（ ） A.I A ＞I B ＞I C B.I A ＜I B ＜I C[ C.U AB ＝U BC ＝U AC D.U AC ＝U AB ＋U BC8. 用一个电源、一个开关、两个电流表、两个灯泡组成了如图5所示的四个电路，其中电流表A 1能正确测L 1的电流的是( )A 1A 2L 1L 2A 1A 2L 1L 2A 1A 2L 1L 2A 1A 2L 1L 2图5A B C D9. 如图6所示，M 、N 表示一个电流表的两个接线柱，a 、b 、c 、d 表示电路中的四个连接点，若想用此电流表测量小灯泡的电流，则以下连接正确的是( ) A.M 接a ，N 接b B.M 接c ，N 接d C.M 接d ，N 接aD.M 接d ，N 接cAMNSabcdSVL 1L 2图6 图710. 如图7所示，开关S 闭合时，电压表示数为9 V ，开关S 断开时，电压表示数为3 V 。

沪粤版九年级上册物理第13章探究简单电路单元测试题第13章探究简单电路单元测试一、选择题1.把一个轻质的小球靠近用丝绸摩擦过的玻璃棒时，它们相互排斥，则这个小球（）A. 一定不带电B. 一定带负电C. 一定带正电D. 可能不带电【答案】C2.下列有关“电”的说法正确的是（）A. 摩擦起电的实质是创造了电荷B. 带电体具有吸引铁、钴、镍性质C. 电路两端有电压就一定有电流D. 电阻中有电流，两端一定有电压【答案】D3.如图所示各电路图中，正确的是（）B. 电源C. 开关D. 导线【答案】A5.下列各电路图中完全无误的是（）A. B. C.D.【答案】D6. 现代人的生活已经离不开电了，为了安全用电，我们对生活中一些“电”常识的了解必不可少．下列有关常见电压值的表述，错误的是（）A. 一节干电池的电压是1.5VB. 家庭电路的电压是220VC. 手机电池电压是3.7VD.对人体安全的电压是36V【答案】D7.如图所示，ab间的总电阻是（）A. 5ΩB. 10ΩC. 20ΩD. 零【答案】D8.下列与如图所示实物图对应的是（）A. B.C. D.【答案】A表指针偏转均为图（b）所示，则电阻R1和R2两端的电压分别为（）A. 4.8V，1.2V B.6V，1.2VC. 1.2V，6V D. 1 .2V，4.8V【答案】A10.下列现象中，与静电无关的事（）A. 在一些地毯的纺织过程中，往往会在地毯里夹杂一些不锈钢的钢丝B. 运送汽油的油罐车上常有一条铁链拖在地上C. 冬天，晚上脱毛衣时会看到火花、听到响声D. 输电线的芯线用铝制成，外皮用塑料制成【答案】D针偏转均为图乙所示，则电灯L1和L2两端的电压分别为（）A. 4 .8 V,1.2VB. 6 V,1.2VC. 1.2 V,6VD. 1.2 V,4.8 V【答案】A12.甲、乙两灯组成的串联电路，如果甲灯比乙灯亮，则通过甲灯的电流I甲与通过乙灯的电流I乙大小关系是（）A. I甲＞I乙B. I甲=I乙C. I甲＜I乙D. 无法确定【答案】B二、填空题13.我国家庭电路的电压是________ V。

物理九年级上册第十三章电路初探单元测试题（Word版含解析）一、初三物理第十三章电路初探易错压轴题提优（难）1．若假设在两地之间的输电线发生了短路，如何确定短路的位置？青羊区某学校物理兴趣小组分別进行下面的研究：他们用AB､CD两根长均为L（L为75cm）的直电阻丝模拟输电线，将导线连在两根电阻丝之间某处模拟输电线短路，在电阻丝的右侧可以安装检测电路，电阻丝单位长度的阻值为r（每厘米的电阻为2Ω），如图甲所示。

他们把一个电压为U电源（提供4V稳定电压）､一个定值电阻0R（阻值为300Ω）､电阻箱R1（0-999.9Ω）和一块电压表（有两个量程分别0-3V和0-15V）及开关S一个用导线连接起来装入一个盒内，并引出两根导线到盒外，制成检测盒，如图乙所示。

检测时将盒外的两根导线分别与模拟输电线B､D端的两接线柱相连，从而构成检测电路。

通过读取盒内电压表的示数､经过计算得知短路处到B端的距离。

为了减小误差，电压表示数要不小于量程的三分之一（导线电阻忽略不计）。

(1)电压表的量程应选取______V；(2)当电阻箱调为0，电压表示数为3V时，短路处到B的距离____m；(3)如果知短路位置改变，考虑测量值超电压表量程的可能。

既要使电压表的示数不小于量程的三分之一，又要确保不超电压表量程，电阻箱R1的取值范围____Ω；(4)如果电阻箱已经调到要求范围内的某阻值且读数为R1，推导出短路处到B端距离L1与电压表示数U0的关系式∶L1=______（用r､U､U0､R1､R0表示）【答案】0V-3V 0.25 100-600Ω0001()2R U U U RU r--【解析】【分析】【详解】(1)[1]为了减小误差，电压表示数要不小于量程的三分之一，电压为4V，如果电压表量程选择0～15V，15V的三分之一等于5V，大于4V，故应选择0～3V。

(2)[2]由串联电路分压特点知0004V 3V 13V 3r U U R U L --=='= 故0m 2300Ω5Ω0cm 0.533R L r =⨯===' 故短路处到B 的距离 10.5m 0.25m 212L L =⨯='''= (3)[3]当短路发生在B 、D 两点时，根据串联电路分压的特点知01004V 3V 13V 3R U U R U --=='= 即01300Ω100Ω33R R '=== 当短路发生在A 、C 两点时，根据串联电路分压的特点知013213R U U R U -==总 即022300Ω600ΩR R ==⨯=总则变阻箱接入电路的电阻为600Ω75cm 22Ωcm 300ΩR R R ''=-=-⨯⨯=总线故电阻箱R 1的取值范围为100Ω300Ω(4)[4]根据串联电路分压的特点可得000112R R L U U r U -+= 则000110()2R U U U R L U r--=2．小强利用图甲所示电路图探究“并联电路中电流的规律”．（1）连接实验电路的过程中开关应________．（2）连接好电路后，闭合开关，发现电流表指针反向偏转，出现这种情况的原因可能是________.（3）小强连接了如乙图所示的实验电路，此时电流表测量的是________（选填“A”“B”或“C”）处的电流，电流表的示数如图丙所示，电流表的示数为________A．（4）小强为了测量B处的电流，将乙图中导线1的右端从b处取下，连接在a处，你认为他这样________（选填“能”或“不能”）顺利测出B处的电流.（5）按照正确的方法实验结束后，小强记录A、B、C各点的电流值如表所示，得出了结论：并联电路各支路电流相等请你对上述结论进行评价并提出意见意见：________.【答案】断开电流表正负极接线柱接反了 A 0.32 不能选用的灯泡规格相同，没有多次测量，实验结论具有偶然性【解析】【分析】【详解】(1)为保护电路，连接电路时，开关应断开；(2)连接好电路后，闭合开关，发现电流表指针反向偏转，出现这种情况的原因可能是：电流表正负极接线柱接反了；(3)由图乙可知,电流表与L1串联接在电路中,所以测量的是L1的电流，由图甲知，即A处的电流；图丙中电流表量程为0−0.6A，分度值为0.02A，电流表示数为0.32A；(4)将乙图中导线1的右端从b处取下，连接在a处，此时的电流会从负接线柱流入，则电流表指针会反向偏转，他这样不能顺利测出B处的电流；(5)由表中实验数据可知，两支路电流相等，说明所选灯泡规格相同；只进行了一次实验，实验次数太少，得出的结论有偶然性．【点睛】（1）为保护电路，连接电路时，开关应断开；（2）（4）电流应从电流表正接线柱流入，从负接线柱流出，否则电流表指针反向偏转；（3）电流表与待测电路串联；根据量程和分度值读数；（5）为得出普遍结论，实验时应采用不同规格的实验器材进行多次实验，分析表中实验数据，然后答题．3．恐怖分子在公共场所安装了定时炸弹，其引爆装置如图所示，当起爆器中有电流通过时就会引起爆炸．请你根据所给的电路图回答下列问题：（1）起爆前定时开关S是闭合的，还是断开的？答：开关S应当处于__状态．（2）起爆前此电路是__A．串联电路 B．并联电路 C．由一个用电器构成的一个简单电路 D．以上皆有可能（3）为什么电路中要安装一个灯泡？答：起爆前起到__的作用，防止电路短路而烧坏电源．（4）设定起爆时间一到，定时开关S会自动由一种状态切换成另一种状态而发生爆炸．为使引爆装置停止工作，拆弹专家应在图中__（填“a”或“b”）处剪断导线．拆除前起爆器上__ （填“有”或“没有”）电流通过．【答案】闭合 C 保护电路 a 没有【解析】(1)由电路图可知，起爆前定时开关S应处于闭合状态，起爆器被短路，没有电流通过． (2)由电路图可知，起爆前，即开关S闭合时，电流从电源正极开始经过灯泡、开关回到电源负极，起爆器被短路，因此是时电路为由一个用电器构成的一个简单电路，故选C；(3)当没有灯泡时，将形成电源短路，电源将被烧坏，故起爆前灯泡起保护电路的作用；(4)如果剪断线a，则电路处于断路状态，爆炸装置不工作．拆除前，起爆器被导线b短路，没有电流通过起爆器，所以起爆器不工作．点睛：本题较难，可据此进行分析解答：根据开关闭合时电流的流向分析电路的结构；导线将电源直接连接的电路叫电源短路，将会烧坏电源，是不允许的；当S断开时起爆器有电流通过从而引爆炸弹．4．如图所示是小明“探究串联电路中电压的关系”的实验电路图．（1）实验步骤A．按图甲所示接好电路，在连接电路的过程中，开关应________．检查电路无误后，闭合开关前，滑片P应置于最________端．B．滑片P移到适当位置，用电压表测出定值电阻R0两端的电压U1．C．________．D．保持滑片P不动，用电压表测出a、b两点之间的电压U．E．移动滑片P的位置，重复步骤B、C、D两次．（2）讨论交流小明得出的结论：串联电路中各个电阻两端的电压相等，总电压等于各个电阻两端电压之和．而另一小组的小芳得出的结论是：串联电路中各个电阻两端的电压不相等，总电压等于各个电阻两端电压之和．请你帮她们分析原因是________．这样得出的结论具有________性，是不科学的．（3）小明测电阻R0两端的电压时，电压表示数如图乙所示，则此时R0两端的电压为________．（4）小明按图甲所示接好电路，闭合开关S，无论怎样移动滑片P，灯泡都不亮，但电压表有读数，经检查：除灯L和定值电阻R0外，其余都没有问题，则电路中存在的故障可能是________．为进一步确定故障，应将电压表接在________两端，并观察电压表有无示数．（5）小明在测灯L两端的电压时，直接将接线b改接在a上，你觉得是否妥当，并说明原因________．【答案】断开右端保持滑片P不动，用电压表测出灯L两端的电压U2小明选的灯L 和R0的阻值相同，而小芳选的灯L和R0的阻值不同偶然 1.2灯L短路或R0断路滑动变阻器不妥，这样电压表的正、负接线柱接反了【解析】试题分析：（1）在连接电路时开关必须是断开的，为防止接错时损坏电路元件，在闭合开关前，要将滑动变阻器的阻值调到最大端，为了探究串联电路的电压关系，还得测量灯两端电压．（2）串联电路中电压的分配和电阻成正比，小明测的电压相等说明，小明选的灯L和R0的阻值相同，而小芳选的灯L和R0的阻值不同．实验次数少，实验具有偶然性．（3）电压表读数注意所接的接线柱．（4）电压表有示数说明是灯L短路或R0断路．把电压表并接在滑动变阻器两端，如果有示数说明是L短路，无示数是R0断路．（5）连接电路时注意电压表的正负接线柱．5．在探究“串联电路电压的规律”实验中.(1)小珊想电压表测灯L1的两端电压,连接电路如图所示,分析小灯泡的发光情况：______电压表实际测哪两端电压_______(2)图中只有一根导线连错,请在连错的导线上画“X”,并用笔画线表示导线将电路连接正确. ________________(3)改正电路后,闭合开关,如图所示,电压表示数为________________,若电源电压为3V, 则L2两端的电压为______．【答案】L1亮，L2不亮L1两端电压 1.9V 1.1V【解析】【详解】解:(1)电压表并联在L1两端，但是和L2是串联的，电压表的电阻很大，影响了的工作，所以不亮，电压表测L1两端电压，(2)先把两个灯泡串联在电路中，开关串联在电路中，然后再把电压表并联在L1两端。

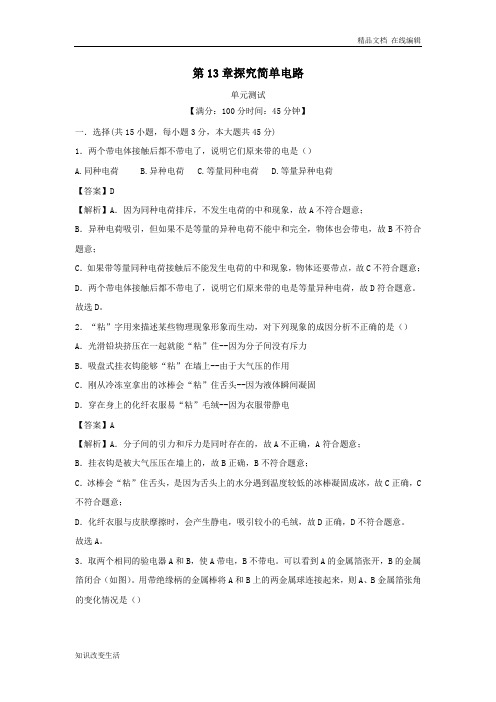

第13章探究简单电路单元测试【满分：100分时间：45分钟】一．选择(共15小题，每小题3分，本大题共45分)1．两个带电体接触后都不带电了，说明它们原来带的电是（）A.同种电荷B.异种电荷C.等量同种电荷D.等量异种电荷【答案】D【解析】A．因为同种电荷排斥，不发生电荷的中和现象，故A不符合题意；B．异种电荷吸引，但如果不是等量的异种电荷不能中和完全，物体也会带电，故B不符合题意；C．如果带等量同种电荷接触后不能发生电荷的中和现象，物体还要带点，故C不符合题意；D．两个带电体接触后都不带电了，说明它们原来带的电是等量异种电荷，故D符合题意。

故选D。

2．“粘”字用来描述某些物理现象形象而生动，对下列现象的成因分析不正确的是（）A．光滑铅块挤压在一起就能“粘”住--因为分子间没有斥力B．吸盘式挂衣钩能够“粘”在墙上--由于大气压的作用C．刚从冷冻室拿出的冰棒会“粘”住舌头--因为液体瞬间凝固D．穿在身上的化纤衣服易“粘”毛绒--因为衣服带静电【答案】A【解析】A．分子间的引力和斥力是同时存在的，故A不正确，A符合题意；B．挂衣钩是被大气压压在墙上的，故B正确，B不符合题意；C．冰棒会“粘”住舌头，是因为舌头上的水分遇到温度较低的冰棒凝固成冰，故C正确，C 不符合题意；D．化纤衣服与皮肤摩擦时，会产生静电，吸引较小的毛绒，故D正确，D不符合题意。

故选A。

3．取两个相同的验电器A和B，使A带电，B不带电。

可以看到A的金属箔张开，B的金属箔闭合（如图）。

用带绝缘柄的金属棒将A和B上的两金属球连接起来，则A、B金属箔张角的变化情况是（）A．A和B都不变B．A变小，B张开C．A变大，B不变 D．A闭合，B张开【答案】B【解析】用带绝缘柄的金属杆将两个验电器的金属球接触时，A验电器上所带电荷通过电子的移动向B验电器转移，若A带正电，B上的自由电子通过金属棒向验电器A转移，使B带正电；若A带负电，A上的自由电子通过金属棒向B移动，使B带负电。

九年级上册物理 第十三章 电路初探单元练习（Word 版 含答案）一、初三物理第十三章 电路初探 易错压轴题提优（难）1．在“测定小灯泡额定功率”实验中，小华同学用如图所示的实验器材进行了实验，其中电源电压保持6V 不变，小灯泡的额定电压为3.8V ，小灯泡的灯丝电阻大约10Ω，滑动变阻器的规格为“20Ω 1A”．（1）请用铅笔画线代替导线，在答题纸上将图甲的实物电路连接完整（连线不得交叉）____．（2）小华实验中，移动滑片P 到某处，发现电压表的示数为3V ，为了能测量小灯泡的额定功率，他将滑片P 向________（选填“左”或“右”）端滑动，直到电压表的示数为3.8V 时，观察电流表的指针位置如图乙所示，此时电流表的示数为________ ，小灯泡的额定功率为________．（3）小华想：滑动变阻器接入电路的阻值增大时，通过它的电流________，它两端电压________，（选填“变大”“变小”或“不变”）它消耗的功率是增大还是减小呢____？【答案】 左 0.4A 1.52W 变小 变大 先增大在减小【解析】【分析】【详解】（1）灯泡的额定电流： 3.8=0.3810P V I A U W==，因此电流表选择0～0.6A 的量程；用线把电流表0.6A 的接线柱、灯泡以及滑动变阻器上面任一接线柱连起来即可：（2）电压表测灯泡电压，要测灯泡的额定功率，使灯泡两端电压为3.8V，使电压表的示数由3V增大到3.8V，要使灯泡电压增大，需要电流增大，总电阻减小，滑动变阻器电阻减小，滑片向左端移动．电流表选择0～0.6A量程，每一个大格代表0.2A，每一个小格代表0.02A，电流为0.4A，则灯泡的额定功率： 3.80.4 1.52P UI V A W==⨯=；（3）滑动变阻器接入电路的阻值增大时，通过它的电流变小，电路总电压不变，根据串联电路电阻分压规律可知，它两端的电压变大,设滑动变阻器接入电路电阻为R，电路电流=UIR R+，则根据P滑=I2可知：22222000()100220U U R URR R R R R R RR⨯==Ω+++++Ω；又因为R的变化范围是0~20Ω，所以所以当滑动变阻器接入电路的阻值增大，它消耗的功率先增大后减小（当R滑=10Ω时消耗的功率最大）．【点睛】点评：本题涉及电压表的读数、滑动变阻器的变阻原理、电功率的计算，要认真审题，注意隐含条件，虽综合性强，但都属于基础知识，难度适中．2．在如图所示的电路中，闭合开关S灯L不亮，电压表V的示数接近电源电压。

上海娄塘学校物理电流和电路单元测试题（Word版含解析）一、初三物理电流和电路易错压轴题（难）1．在探究“并联电路各支路中的电流与干路电流的关系”时，小明同学在实验室选取：电流表3只，灯泡2只，开关1个，干电池，导线若干．（1）请你帮助小明设计一个能够同时测量出支路和干路电流的电路，把你设计的实验电路图画在方框内．（______）（2）小明同学按照电路图连接实物，把最后一根导线连接完毕后，看到灯泡立即发光，一个电流表指针向零刻度的左边偏转．小亮认为在实验操作中有两处错误，其中一处是_____，还有一处是_____．（3）小明排除故障后开始实验，正确得出电流表示数如表实验次数I1/A I2/A I3/A1 0.100.20 0.30分析表格中的数据，小明发现并联电路干路中的电流和支路中的电流关系是_____（可用字母表达式表示）．但为了使实验结论更具科学性，请你提出一条合理化建议：_____．【答案】连接电路的过程中，开关没有断开电流表的接线柱接反了 I3=I1+I2更换不同的灯泡进行多次实验【解析】【分析】（1）连接电路时，开关应断开；（2）电流表串联在电路中，电流要正进负出；（3）多次实验找出普遍性规律；【详解】(1)从电源正极依次串联开关、灯泡L1、电流表A1、电流表A回到电源负极，然后将灯泡L2和电流表A2串联后并联在灯泡L1和电流表A1两端，如下图所示：(2)把最后一根导线连接完毕后，看到灯泡立即发光，说明连接电路的过程中，开关没有断开；一个电流表指针向零刻度的左边偏转，说明电流表的接线柱接反了．（3）由表中数据分析可以知道，并联电路中干路电流等于各支路电流之和，即I3=I1+I2一组实验数据具有偶然性，要得到普遍规律，需多次实验得到多组实验数据，因此需更换不同的灯泡进行多次实验．2．在“探究串联电路中电流的特点”实验中，小明连接了如图所示的电路，闭合开关后，发现两个小灯泡都不发光，电流表没示数，检查发现各连线接触良好．（1）于是小明提出用导线两端依次连接ab、ac、ad两点的设计方案，其中用导线连接哪两点间不合适?答：________ （选填“ab”、“ac”或“ad”）．（2）当小明用导线连接ab时，两灯泡不发光；连接ac时，小灯泡1L不发光，小灯泡2L 很亮，然后又熄灭．那么，原电路中的故障是________，小灯泡2L又熄灭的原因可能是_____________．（3）此时，同组的小红提出用电压表检查电路，你认为小红的方案可行吗?答：________（选填“可行”或“不可行”）．【答案】ad L1断路电路中电流太大，灯丝被烧断可行【解析】【分析】【详解】（1）于是小明提出用导线两端依次连接ab、ac、ad两点的设计方案，连接ab两点可以检查电流表有没有故障，再连接ac两点，就可以检查L1、L2有没有故障，连接ad两点，电路短路，可能会损坏电源，所以连接ad两点不合适；（2）当小明用导线连接ab时，两灯泡不发光，说明电流表完好；连接ac时，小灯泡1L 不发光，小灯泡2L很亮，然后又熄灭．那么，原电路中的故障是L1断路，小灯泡2L又熄灭的原因可能是电路中电流太大，灯丝被烧断．（3）此时，同组的小红提出用电压表检查电路，小红的方案可行，可以分别把电压表接在ab之间、ac之间，看电压表的示数即可．3．在用电压表、电流表测量小灯泡电功率的实验中，灯泡上标有“2.5V”的字样．（1）测量小灯泡电功率的实验的原理是______________；小张根据电路图连接如图甲所示的实验电路，小王检查后发现有一根导线连接有错误，请你在这根导线上打“×”，并用笔画线代表导线，画出正确的连线。
