1 传感器的安装与调试1.1轴承振动传感器探头的安装6个φ8 mm灵敏度为7.87 V/rnm 的涡流探头分别装于1号、2号、3号轴承处。
每个轴承处安装两只互成90°,垂直于轴承,探头与水平方向的夹角为45°,分别测量X、Y方向上的振动。
一般涡流传感器,涡流影响范围约为传感器线圈直径的三倍,因此传感器对应的测量宽度应为传感器直径的三倍,而且在传感器空间24mm范围内不应有其它金属物存在,否则会带来误差。
安装间隙电压应为传感器输出特性曲线确定的线形中点位而定,φ8 mm灵敏度为7.87 V/mm的探头,安装间隙电压为- 9.75 V或1.2 mm左右。
由于传感器线形电压范围大大超过测量范围,所以安装间隙允许有较大的偏差,只要保证测量范围在线形段内即可,但为了满足故障诊断和可靠性的需要,一般要求安装电压9.75土0.2 V。
1.2轴向位移、高低压差胀传感器的安装轴向位移测的是推力轴承相对汽缸的轴向位移,在机组运行过程中,使动静部件之间保持一定的轴向间隙,避免汽轮机内部转动部件和静止部件之间发生摩擦和碰撞。
两只轴向位移传感器探头安装在2号轴承处,分别装于甲乙两侧,探头朝向低压缸方向安装探头型号为7200型φ14 mm探头,灵敏度为3.937 V/mm，前置器供电电压为-24V。
大轴相对于汽缸的设计零点为止推轴承靠在工作瓦面为大轴零位。
在安装轴向位移和低压差胀传感器前,首先要把大轴推到零位,然后按要求安装。
轴向位移的量程范围为-2 mm一+ 2 mm,安装电压- 9.75土0.2 V 沾化电厂汽轮机膨胀相对死点在2号轴承处,高压缸转子膨胀在以2号轴承处为相对死点向前箱方向膨胀,低压缸转子膨胀在以2轴承处为相对死点向发电机方向膨胀。
高低压差胀探头为不带前置器φ25 mm涡流探头,灵敏度为0.8 V/ mm,因为高低压差胀都是朝着发电机方向安装,要使高低缸差胀测量范围均在线形范围之内,按照探头线性中点及量程范围- 2--10 mm定位。
Bently 3500系统小知识现我公司300MW机组的TSI系统即汽轮机安全监测系统使用的都是GE公司的Bently 3500 系统。
Bently 3500 系统广泛应用于机组的轴承振动、转速测量、轴向移动等信号监测，能够提供连续的、在线的监测。
笔者在工作中发现当汽轮机停机时，监测偏心的3500/42卡件上的OK灯正常，但BYPASS旁路灯红灯报警。
当检修人员按接口卡上的Reset复位按钮时也无法复位，但测量探头电压正常。
这种现象是否正常，是否为就地探头损坏，或者还是42卡件故障呢？机组开机之后，BYPASS灯会恢复正常吗？如果指示灯不能恢复正常，则无法开机。
因为转子由于重力和热弯曲导致的转子弯曲有可能磨坏轴瓦，偏心值的监测转子弯曲的重要数据，是机组开机的一个前提条件，因此在机组启动之前要保证偏心测量数据的真实性和准确性。
要确定BYPASS旁路灯红灯报警是否正常，我们应首先知道偏心测量的是什么？当转子转速不同时，偏心测量的数据也不一致，即1、当轴转速超出600转/分时，通频值是探头端部和轴之间距离的平均值。
它以与轴向测量值相似的方法显示。
仅当启用“通频通道高于600转/分（Direct Channel Above 600 RPM）”选项时，才显示通频测量值，我们一般都将此选项选择禁止，即当轴转速大于600转/时，偏心通频比例值的显示和警报将被禁用。
2、当轴转速低于瞬间跨交（Instantaneous Crossover）转速的设置值时，通频最大和通频最小相等。
此时通频测量值为一个相对于零参考点的瞬间测量值。
此类通频测量值称为瞬间间隙值。
3、当轴转速位于600转/分和瞬间跨交转速设值值之间时，通频测量值由两个值组成：相对于一个零参考点的一个最大值和一个最小值。
这两个通频值称为通频最大和通频最小。
此时通频最大和通频最小两值即为峰峰值（peak to peak），即偏心值。
上边我们多次提到了“瞬间跨交”一词，在3500/42偏心组态中，我们可以看到一个选项（如图1）：Instantaneous Crossover 中文意思是“瞬间跨交”即当通频偏心度测量值从通频最大/通频最小变为瞬间间隙值时轴转速的值。
1 传感器的安装与调试1.1轴承振动传感器探头的安装6个φ8 mm灵敏度为7.87 V/rnm 的涡流探头分别装于1号、2号、3号轴承处。
每个轴承处安装两只互成90°,垂直于轴承,探头与水平方向的夹角为45°,分别测量X、Y方向上的振动。
一般涡流传感器,涡流影响范围约为传感器线圈直径的三倍,因此传感器对应的测量宽度应为传感器直径的三倍,而且在传感器空间24mm范围内不应有其它金属物存在,否则会带来误差。
安装间隙电压应为传感器输出特性曲线确定的线形中点位而定,φ8 mm灵敏度为7.87 V/mm的探头,安装间隙电压为- 9.75 V或1.2 mm左右。
由于传感器线形电压范围大大超过测量范围,所以安装间隙允许有较大的偏差,只要保证测量范围在线形段内即可,但为了满足故障诊断和可靠性的需要,一般要求安装电压9.75土0.2 V。
1.2轴向位移、高低压差胀传感器的安装轴向位移测的是推力轴承相对汽缸的轴向位移,在机组运行过程中,使动静部件之间保持一定的轴向间隙,避免汽轮机内部转动部件和静止部件之间发生摩擦和碰撞。
两只轴向位移传感器探头安装在2号轴承处,分别装于甲乙两侧,探头朝向低压缸方向安装探头型号为7200型φ14 mm探头,灵敏度为3.937 V/mm，前置器供电电压为-24V。
大轴相对于汽缸的设计零点为止推轴承靠在工作瓦面为大轴零位。
在安装轴向位移和低压差胀传感器前,首先要把大轴推到零位,然后按要求安装。
轴向位移的量程范围为-2 mm一+ 2 mm,安装电压- 9.75土0.2 V 沾化电厂汽轮机膨胀相对死点在2号轴承处,高压缸转子膨胀在以2号轴承处为相对死点向前箱方向膨胀,低压缸转子膨胀在以2轴承处为相对死点向发电机方向膨胀。
高低压差胀探头为不带前置器φ25 mm涡流探头,灵敏度为0.8 V/ mm,因为高低压差胀都是朝着发电机方向安装,要使高低缸差胀测量范围均在线形范围之内,按照探头线性中点及量程范围- 2--10 mm定位。
TSI系统调试基本知识欧阳光明（2021.03.07）本内容将围绕大多数电厂中广泛使用的美国本特利（BENTLY）公司生产的振动检测系统3500为模版，全面讲述系统安装、组态、调试过程及调试中常见问题的处理。
第一节 TSI系统硬件基本知识3500系统能提供连续、在线监测功能，适用于机械保护应用，并为早期识别机械故障提供重要的信息。
该系统高度模块化的设计见下图：系统的工作流程是：从现场取得的传感器输入信号提供给3500监测器框架内的监测器和键相位通道，数据被采集后，与报警点比较并从监测器框架送到一个地方或多个地方处理。
3500框架中模件的共同特征是带电插拔和内部、外部接线端子。
任何主模件（安装在3500框架前端）能够在系统供电状态中拆除和更换而不影响不相关模块的工作，如果框架有两个电源，插拔其中一块电源不会影响3500框架的工作。
外部端子使用多芯电缆（每个模块一根线）把输入\输出模块与终端连接起来，这些终端设备使得在紧密空间内把多条线与框架连接起来变的非常容易，内部端子则用于把传感器与输入\输出模块直接连接起来。
外部端子块一般不能与内部端子输入/输出模块一起使用。
1、3500/05系统框架3500框架用于安装所有的监测器模块和框架电源。
它为3500各个框架之间的互相通讯提供背板通讯，并为每个模块提供所要求的电源。
3500框架有两种尺寸：1 全尺寸框架——19英寸EIA框架，有14个可用模块插槽2 迷你型框架——12英寸框架，有7个可用模块插槽电源和框架接口模块必须安装于最左边的两个插槽中。
其余14个框架位置（对与迷你型框架来说是其余7个位置）可以安装任何模块。
2、3500/15电源模块3500 电源是半高度模块，必须安装在框架左边特殊设计的槽口内。
3500 框架可装有一个或两个电源(交流或直流的任意组合)。
其中任何一个电源都可给整个框架供电。
如果安装两个电源，第二个电源可做为第一个电源的备份。
当安装两个电源时，上边的电源作为主电源，下边的电源作为备用电源，只要装有一个电源，拆除或安装第二个电源模块将不影响框架的运行。
1范围本规程主要适用于3500系统硬件、软件。
硬件系统包括：3500系统构成、各种卡件、系统电源组成等。
软件系统包括组态软件。
2．检修的一般规定2.1.1 检修项目、间隔及停用期间的规定2.1.1.1 每6个月用防静电的真空吸尘器清除以下部件的灰尘：卡件、卡件安装单元、风扇组件、电源装置2.1.1.2 每6个月清理并紧固所有电源线和接地线2.1.1.3停用期间，应作电源故障切换试验，以及电源电缆绝缘测试3．检修前的准备2.2.1 一块万用表、一套电工组合工具、一把尖嘴钳、组合扳手、信号发生器、摇表2.2.2 防静电真空吸尘器、防静电工具2.2.3 检修电子电路应遵守的原则注：当安装、调试卡件时，要使用现场防静电工具（手环、接地导线装置、鳄鱼夹和防静电扩散工作面），这些工具把技术人员和静电扩散工作表面连到同一个接地点，以防静电损坏卡件。
2.2.3.1 使用静电袋。
在把装入系统前不要把它从特殊的防静电袋中取出。
卡件取出后，袋子待以后使用。
2.2.3.2 打开前把防静电袋接地。
在打开含有半导体设备的防静电袋以前，请将其与设备外壳接触一下，或者接地。
2.2.3.3 不要触摸电路。
处理卡件时，拿卡件的两侧，不要触摸电路。
2.2.3.4 防止半导体器件局部连接。
在使用前，一定要检查和卡件相连的所有设备是否完好接地。
2.2.3.5 测试设备接地。
2.2.3.6 使用现场抗静电吸尘设备。
2.2.3.7 使用接地手环。
连接接地环到电源引入盘上的接地插座，电源引入盘的接地插座和大地相连。
2.2.3.8 不要用铅笔或圆珠笔设置小开关，防止开关触电损坏，触电损坏可能导致不必要的电路板误动作。
4．系统概述我厂的汽轮机保护装置采用的是美国本特利（BENTLY）公司生产的3500保护系统，该系统是计算机化的振动信息系统，可对旋转机械和往复式运动机械的机械状态提供所需要的信息，如不平衡、不对中，轴裂纹和轴承故障等机械问题的早期判定提供可靠依据。
TSI系统调试基本知识本内容将围绕大多数电厂中广泛使用的美国本特利（BENTLY）公司生产的振动检测系统3500为模版，全面讲述系统安装、组态、调试过程及调试中常见问题的处理。
第一节 TSI系统硬件基本知识3500系统能提供连续、在线监测功能，适用于机械保护应用，并为早期识别机械故障提供重要的信息。
该系统高度模块化的设计主要包括：见下图：系统的工作流程是：从现场取得的传感器输入信号提供给3500监测器框架内的监测器和键相位通道，数据被采集后，与报警点比较并从监测器框架送到一个地方或多个地方处理。
3500框架中模件的共同特征是带电插拔和内部、外部接线端子。
任何主模件（安装在3500框架前端）能够在系统供电状态中拆除和更换而不影响不相关模块的工作，如果框架有两个电源，插拔其中一块电源不会影响3500框架的工作。
外部端子使用多芯电缆（每个模块一根线）把输入\输出模块与终端连接起来，这些终端设备使得在紧密空间内把多条线与框架连接起来变的非常容易，内部端子则用于把传感器与输入\输出模块直接连接起来。
外部端子块一般不能与内部端子输入/输出模块一起使用。
1、3500/05系统框架3500框架用于安装所有的监测器模块和框架电源。
它为3500各个框架之间的互相通讯提供背板通讯，并为每个模块提供所要求的电源。
3500框架有两种尺寸：1 全尺寸框架——19英寸EIA框架，有14个可用模块插槽2 迷你型框架——12英寸框架，有7个可用模块插槽电源和框架接口模块必须安装于最左边的两个插槽中。
其余14个框架位置（对与迷你型框架来说是其余7个位置）可以安装任何模块。
2、3500/15电源模块3500 电源是半高度模块，必须安装在框架左边特殊设计的槽口内。
3500 框架可装有一个或两个电源(交流或直流的任意组合)。
其中任何一个电源都可给整个框架供电。
如果安装两个电源，第二个电源可做为第一个电源的备份。
当安装两个电源时，上边的电源作为主电源，下边的电源作为备用电源，只要装有一个电源，拆除或安装第二个电源模块将不影响框架的运行。
此文档下载后即可编辑TSI系统调试基本知识本内容将围绕大多数电厂中广泛使用的美国本特利（BENTLY）公司生产的振动检测系统3500为模版，全面讲述系统安装、组态、调试过程及调试中常见问题的处理。
第一节TSI系统硬件基本知识3500系统能提供连续、在线监测功能，适用于机械保护应用，并为早期识别机械故障提供重要的信息。
该系统高度模块化的设计主要包括：见下图：系统的工作流程是：从现场取得的传感器输入信号提供给3500监测器框架内的监测器和键相位通道，数据被采集后，与报警点比较并从监测器框架送到一个地方或多个地方处理。
3500框架中模件的共同特征是带电插拔和内部、外部接线端子。
任何主模件（安装在3500框架前端）能够在系统供电状态中拆除和更换而不影响不相关模块的工作，如果框架有两个电源，插拔其中一块电源不会影响3500框架的工作。
外部端子使用多芯电缆（每个模块一根线）把输入\输出模块与终端连接起来，这些终端设备使得在紧密空间内把多条线与框架连接起来变的非常容易，内部端子则用于把传感器与输入\输出模块直接连接起来。
外部端子块一般不能与内部端子输入/输出模块一起使用。
1、3500/05系统框架3500框架用于安装所有的监测器模块和框架电源。
它为3500各个框架之间的互相通讯提供背板通讯，并为每个模块提供所要求的电源。
3500框架有两种尺寸：1 全尺寸框架——19英寸EIA框架，有14个可用模块插槽2 迷你型框架——12英寸框架，有7个可用模块插槽电源和框架接口模块必须安装于最左边的两个插槽中。
其余14个框架位置（对与迷你型框架来说是其余7个位置）可以安装任何模块。
2、3500/15电源模块3500 电源是半高度模块，必须安装在框架左边特殊设计的槽口内。
3500 框架可装有一个或两个电源(交流或直流的任意组合)。
其中任何一个电源都可给整个框架供电。
如果安装两个电源，第二个电源可做为第一个电源的备份。
当安装两个电源时，上边的电源作为主电源，下边的电源作为备用电源，只要装有一个电源，拆除或安装第二个电源模块将不影响框架的运行。

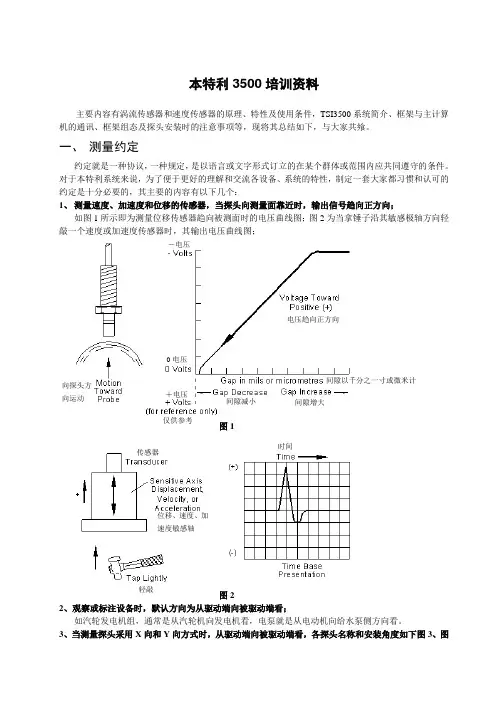

本特利3500培训资料主要内容有涡流传感器和速度传感器的原理、特性及使用条件，TSI3500系统简介、框架与主计算机的通讯、框架组态及探头安装时的注意事项等，现将其总结如下，与大家共飨。
