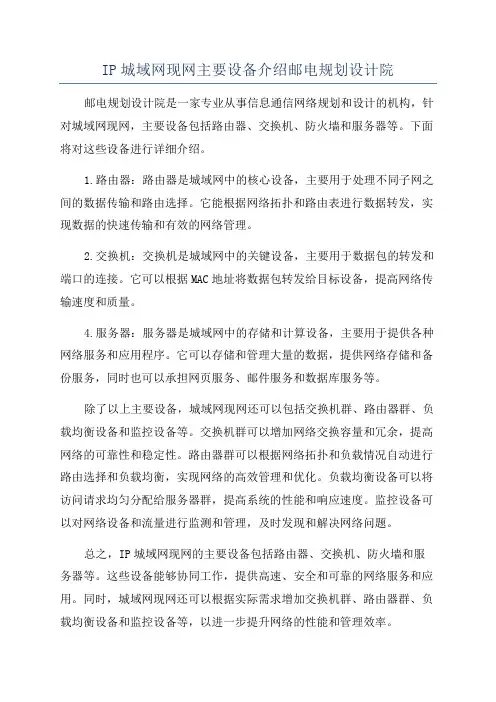

IP城域网现网主要设备介绍-邮电规划设计院

IP城域网现网主要设备介绍邮电规划设计院邮电规划设计院是一家专业从事信息通信网络规划和设计的机构，针对城域网现网，主要设备包括路由器、交换机、防火墙和服务器等。

下面将对这些设备进行详细介绍。

1.路由器：路由器是城域网中的核心设备，主要用于处理不同子网之间的数据传输和路由选择。

它能根据网络拓扑和路由表进行数据转发，实现数据的快速传输和有效的网络管理。

2.交换机：交换机是城域网中的关键设备，主要用于数据包的转发和端口的连接。

它可以根据MAC地址将数据包转发给目标设备，提高网络传输速度和质量。

4.服务器：服务器是城域网中的存储和计算设备，主要用于提供各种网络服务和应用程序。

它可以存储和管理大量的数据，提供网络存储和备份服务，同时也可以承担网页服务、邮件服务和数据库服务等。

除了以上主要设备，城域网现网还可以包括交换机群、路由器群、负载均衡设备和监控设备等。

交换机群可以增加网络交换容量和冗余，提高网络的可靠性和稳定性。

路由器群可以根据网络拓扑和负载情况自动进行路由选择和负载均衡，实现网络的高效管理和优化。

负载均衡设备可以将访问请求均匀分配给服务器群，提高系统的性能和响应速度。

监控设备可以对网络设备和流量进行监测和管理，及时发现和解决网络问题。

总之，IP城域网现网的主要设备包括路由器、交换机、防火墙和服务器等。

这些设备能够协同工作，提供高速、安全和可靠的网络服务和应用。

同时，城域网现网还可以根据实际需求增加交换机群、路由器群、负载均衡设备和监控设备等，以进一步提升网络的性能和管理效率。

中国移动福建公司 IP专用承载网省内延伸部分 介绍华信邮电咨询设计研究院有限公司 二〇〇八年六月交 流 提 纲•软交换承载网络演进 •网络现状 •承载业务 •IP专网建设规划 •业务网络接入2软交换承载网络演进福建省内IP承载应急网络3软交换承载网络演进IP专网福建省内延伸网络4软交换承载网络演进7609专线组网5交 流 提 纲•软交换承载网络演进 •网络建设现状 •承载业务 •IP专网建设规划 •业务网络接入6中国移动IP专网现状杭州目前福州BR－上海CR、厦门BR－广州CR、 福州BR－厦门BR之间各为1条10G POS 电路。

7网络建设现状IP专网省内延伸网络一期(现网)网络图8网络建设现状IP专网省内延伸网络二期(实施中)目标网络图9交 流 提 纲•软交换承载网络演进 •网络现状 •承载业务 •IP专网建设规划 •业务网络接入10IP专网ßàCMNetIP专网定位于高价值和高要求的电信业务，主要面对中国移动 的自身业务和大客户，所承载的业务系统要求具有封闭或半封 闭的特性，同时这些业务系统对服务质量或安全可靠性有较高 的要求。

CMNet定位于互联网业务和中低要求的电信业务，侧重于网络 的开放互联，对网络服务质量和安全可靠性的要求低于IP专网。

11承载业务IP专网省内延伸网络承载业务根据集团公司业务发展现状及引入策略，福建省IP专用承载网省内延伸二期建设工程主要 考虑以下业务的承载和接入需求： （1）2G 软交换网业务：指基于IP方式承载的长途和软交换端局话音和信令业务； （2）2G GPRS核心网Gn接口； （3）3G电路域（CS）核心网：指3G的CS话音、可视电话等业务； （4）3G分组域（PS）核心网：指3G的PS GGSN/SGSN Gn接口数据业务等； （5）自有业务系统互联等自有业务的承载； （6）省际及省内地市间内部支撑系统联网：包括业务支撑、网管及企业信息化等IT支撑系 统； （7）“TD试验网”相关系统的接入和承载需求。

建新一代宽带IP城域网目前的宽带IP城域网，其网络结构可以分为四层：核心层、汇聚层、小区层和楼宇层。

核心层和汇聚层可以泛指为城域网的骨干，其建设由运营商负责;小区层和楼宇层泛指为接入网，其建设可以由运营商’，也可以由其它机构负责。

考虑到网络的扩展性和稳定性，在网络骨干中一般采用路由技术，而交换只发生在接入网部分，用户的以太网数据流在网络汇聚层转变为路由方式进行传送。

在设备的选型上，骨干路由设备主要为路由器和高端的路由交换机，接入网设备主要为ADSL Modem、DSLAM和二层以台网交换机。

目前的宽带IP城域网典型组网方式如下：此种城域网组网方式很好地解决了数据包快速转发问题，但是它并没有很好地解决如下问题：● 缺少传输业务和数据业务的融合以上城域网组网方案采用Ethernet over Fiber方式，设备之间的互连通过裸光纤。

在距离足够的情况下，光纤的作用只是连接两个节点，每一对光纤上的数据流带宽仅为1Gbps;并且当光纤出现故障的情况下，数据流不能实现备份。

用户群体单一，更多面向庄宅用户，缺少企业用户目前通过802.1p、IntServ、DiffServ等技术，单纯路由的宽带IP网还只能实现简单的CoS，还不能够实现复杂的QoS。

但是简单的CoS保障并不能够满足企业用户的需要，企业用户需要的是能够有服务质量保证的网络。

因此，目前的宽带IP城域网的主要用户还是普通的住宅用户，而企业用户大多还是选择SDH、DDN、ATM、Frame Relay等方法联网。

● 缺少多业务的提供，只能完成Internet接入目前宽带IP城域网提供的业务还主要是Internet接入业务，网络业务比较单一。

由于没有很好的QoS保障和考虑到网络扩展性因素，多媒体业务和VPN业务发展比较缓慢：● 缺少对不同级别用户管理和计费的手段对于路由器、路由交换机等设备而言，其处理对象为每一个IP数据包，对于这些设备来说并没有“用户”的概念。

IP城域网网络设备命名及链路描述规范1.1 设备命名规范1.1.1适用范围本部分规定的IP城域网设备命名规范，适用于IP城域网内以下设备：出口核心路由器汇聚路由器路由反射器BRAS设备SR设备汇聚交换机园区交换机楼道交换机DSLAM1.1.2设备命名规范格式字母大小各市需要采用统一标准，全部大写。

两端、中间不带任何空格。

城市标识，取城市名称拼音的首字母大写如：南京NJ、盐城YC。

节点标识，取节点名称拼音的首字母大写，如两节点的首字母有重叠则取拼音不相同的字用全拼，分两种情况：当前一个字不同，则前个字用全拼，如汉中门（HanZM）和后宰门（HouZM）；当后一个字不同时则后一个用全拼。

各厂家规定的设备名称最多字符数：1、CISCO ：CRS、GSR最多63个字符；2、华为：NE5000E、ME60、5200G、NE80E最多30个字符；3、阿尔卡特：SR7750最多32个字符；4、REDBACK：SE800最多63个字符；5、JUNIPER：ERX最多63个字符。

郊区县节点标识与地市首字母合并表示：江宁：NJJN设备属性标识，规定如下出口/核心路由器：CR，如核心路由器兼做出口路由器则用CR汇聚路由器：BRBRAS设备：BAS业务路由器：SR路由反射器：RR4-7层交换机：HS汇聚交换机：BS（BackboneSwitch）接入交换机：AS楼道交换机：LSDslam：DS无线设备：AC黑洞设备：HDDNS设备：DNS设备序号，取阿拉伯数字，从1开始。

同节点的相同属性的设备间以设备序号区别。

网络类型：MAN (城域网)，MAN2（第2平面设备）IDC（IDC），IDC2NGN (NGN)，NGN2ITV(IPTV)，ITV2DCN设备型号：设备型号编码。

例子：示例1：城域网出口路由器，南京，游俯西街，第一台出口路由器，命名为NJ-YFXJ-CR.MAN.CRS-1示例2：城域网汇聚路由器，南京，汉中门，第一台汇聚路由器，命名为NJ-HanZM-BR.MAN.C12816-1示例3：城域网业务路由器，南京江宁，汤山，第一台业务路由器，命名为NJJN-TS-SR.MAN.C12816-1示例4：城域网汇聚交换机，南京，新街口，第一台汇聚交换机，命名为NJ-XJK-BS.MAN.S8505-1示例5：城域网接入交换机，南京，后宰门，第一台接入交换机，命名为NJ-HouZM-AS.MAN.T64G-1示例6：IPTV路由器，南京，汉中门，第一台汇聚路由器，命名为NJ-HanZM-BR.ITV.C7609-11.2 端口描述规范1.2.1环回接口描述说明：For：固定字符串。
