比例阀性能智能测试系统的研究

比例阀的智能化控制系统设计与应用摘要：本文主要介绍了比例阀的智能化控制系统的设计与应用。

首先，介绍了比例阀的基本原理和结构特点；然后，详细探讨了智能化控制系统的设计要求和硬件模块的选型；最后，以某型号比例阀为例，介绍了智能化控制系统的应用实例。

关键词：比例阀、智能化控制系统、设计、应用一、引言比例阀是一种常用的工业自动控制设备，在液压和气动系统中起到调节流量和压力的作用。

随着科技的不断进步，智能化控制系统在工业领域得到了广泛应用。

本文旨在通过对比例阀的智能化控制系统的设计与应用进行研究，为相关领域的工程师和研究人员提供参考。

二、比例阀的基本原理和结构特点比例阀是基于电磁铁的工作原理实现对流体流量的调节。

当电磁铁通电时，通过杆塞和弹簧的相互作用，改变阀芯的位置，从而调节通过阀体的流体流量。

比例阀具有结构简单、响应速度快、精度高等优点，广泛应用于各个领域。

三、智能化控制系统的设计要求1. 精度要求：智能化控制系统在控制比例阀时需要具备高精度的调节能力，以满足工业生产中对流量和压力的准确控制需求。

2. 响应时间：智能化控制系统应具备快速的响应时间，能够及时调节比例阀的工作状态，以达到稳定控制效果。

3. 可靠性：智能化控制系统在工业环境中需要具备良好的抗干扰能力和可靠性，能够保证长期稳定运行。

4. 可扩展性：智能化控制系统应具备良好的可扩展性，可以方便地与其他设备进行接口和通信。

四、智能化控制系统硬件模块的选型在设计智能化控制系统时，需要选择合适的硬件模块以实现系统的功能需求。

以下是一些常见的硬件模块选型：1. 控制器：选用高性能的嵌入式控制器，具备良好的运算能力和稳定性。

2. 传感器：选用高精度的压力传感器和流量传感器，以实时监测比例阀的工作状态。

3. 通信模块：选用可靠的通信模块，可以与其他设备进行数据交换和远程控制。

4. 电源模块：选用可靠的电源模块，以保证系统的稳定供电。

5. 人机交互界面：选用易于操作和显示的触摸屏或按钮面板，以方便用户进行参数设置和监控。

比例阀测试系统的设计与实现刘婷婷;关波【摘要】阐述比例调节阀自动测试系统,为变速箱气动比例阀提供一种先进的自动测试设备,以实现对比例调节阀性能指标的自动测试和质量判定.系统是以工控机为主控部分,在LabWindows/CVI环境下采用PCI-6238数采卡、KR-3001恒流源、压力传感器等组成闭环系统,实现比例阀压力的自动测量与控制.通过与实际结果比较:测试过程直观、方便,测试压力误差为±0.005 bar(1 bar=100 kPa),采集卡电流误差为0.1 mA,比例阀特性相对误差为±3％,均具有很高的精度,满足测试要求.【期刊名称】《中国测试》【年(卷),期】2014(040)002【总页数】4页(P86-89)【关键词】比例阀;LabWindows/CVI系统;软件;测试【作者】刘婷婷;关波【作者单位】陕西法士特齿轮有限公司,陕西西安710119;陕西法士特齿轮有限公司,陕西西安710119【正文语种】中文【中图分类】TP274;TP211+.32;TP214+.3;TP212.10 引言随着电子技术、计算机技术和现代控制理论的广泛应用，气动比例阀系统因具有价格低廉、速度快、结构简单、功率体积比高、抗环境污染和抗干扰性强等特点，被广泛应用于工业自动化场合。

气动元件及其控制系统向着数字化方向发展已经成为流体传动及控制技术发展的一个重要趋势[1-4]。

目前，国际上主要气动元件生产公司已经研发出系列的数字气动阀，并在工程实际中得到应用，但是，国内气动数字阀仍处于研发状态，工程应用依靠进口。

本文主要介绍一种数字化的气动比例调压阀控制系统的设计。

1 系统设计系统采用气压驱动，压力传感器测量压力，计算机RS-232接口控制KR-3001恒流源电流，调节比例阀压力，在Windows XP操作系统平台下，以基于虚拟仪器技术的LabWindows/CVI 9.0（以下简称 CVI）为开发平台，NI PCI-6238数采卡为A/D和D/A转换元件，组成闭环系统，通过软件实现设置、保存恒流源参数和试验相关参数，向恒流源发送相关指令，监测恒流源输出电压、电流回读值，采集、计算并显示压力数据、压力平均值等，实现比例阀的实时控制。

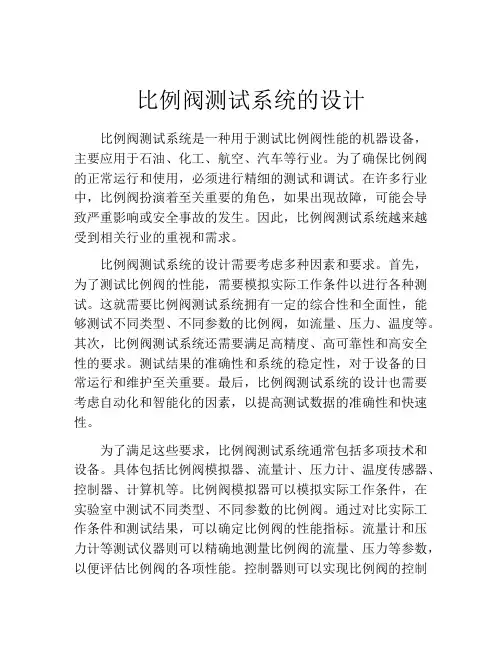

比例阀测试系统的设计比例阀测试系统是一种用于测试比例阀性能的机器设备，主要应用于石油、化工、航空、汽车等行业。

为了确保比例阀的正常运行和使用，必须进行精细的测试和调试。

在许多行业中，比例阀扮演着至关重要的角色，如果出现故障，可能会导致严重影响或安全事故的发生。

因此，比例阀测试系统越来越受到相关行业的重视和需求。

比例阀测试系统的设计需要考虑多种因素和要求。

首先，为了测试比例阀的性能，需要模拟实际工作条件以进行各种测试。

这就需要比例阀测试系统拥有一定的综合性和全面性，能够测试不同类型、不同参数的比例阀，如流量、压力、温度等。

其次，比例阀测试系统还需要满足高精度、高可靠性和高安全性的要求。

测试结果的准确性和系统的稳定性，对于设备的日常运行和维护至关重要。

最后，比例阀测试系统的设计也需要考虑自动化和智能化的因素，以提高测试数据的准确性和快速性。

为了满足这些要求，比例阀测试系统通常包括多项技术和设备。

具体包括比例阀模拟器、流量计、压力计、温度传感器、控制器、计算机等。

比例阀模拟器可以模拟实际工作条件，在实验室中测试不同类型、不同参数的比例阀。

通过对比实际工作条件和测试结果，可以确定比例阀的性能指标。

流量计和压力计等测试仪器则可以精确地测量比例阀的流量、压力等参数，以便评估比例阀的各项性能。

控制器则可以实现比例阀的控制和调节，确保测试条件的准确性和一致性。

在测试过程中，数据会被自动记录和存储在计算机中，以便后续的分析和处理。

为了确保比例阀测试系统的高效性和稳定性，需要进行一系列的措施和操作。

首先是设备的安装、调试和校准。

在安装比例阀测试系统时，需要确保各种组件、连接管道和电气设备的正确性和可靠性。

同时，设备需要进行调试和校准，以保证测试数据的准确性和精度。

其次是设备的维护和维修。

比例阀测试系统是一种高端机器设备，在日常运行中需要进行定期的维护和维修。

特别是对于易损件和精密部件，需要进行特殊的保养和保护。

最后是数据的处理和分析。
