液压系统的性能测试及优化研究

液压系统故障诊断技术发展研究

液压系统具有功率大、响应快及精度高等特性得到了广泛的应用，同时其随机性、隐蔽性及复杂性也致使系统出现故障后不晚查找，从而降低产品质量，甚至形成严重的安全隐患及经济损失。液压系统在工业自动化中的地位日益提高，快速有效排除液压故障的问题亟待解决。

1 液压系统故障诊断技术方法

液压系统故障诊断起源于二十世纪60 年代，主要采用的方法是直接参数测量的人工诊断方法和传感器信号处理的现代诊断方法。经过发展，到80-90 年代，液压系统故障诊断技术取得了飞速的发展，智能诊断方法开始得到应用。当前，智能故障诊断法主要基于故障树分析、模糊逻辑、神经网络、专家系统等诊断方法。

1． 1 主观人工诊断法

人工诊断法主要是凭借诊断操作人员的知识及经验，利用相关检测仪表，对液压系统故障的原因及部件进行判断，这需要诊断操作人员具备丰富的实践经验，以及扎实的故障机理知识。人工诊断法包括经验觉检诊断法、故障特征分析法诊断法、推理验证法等等。

经验觉检主要通过感知器官对液压系统的故障表象予以判断，通过问、视、触、听、嗅五个方面综合诊断。这种方法在实际工作中具有较好的应用效果，应用简单，频度较高，不过这种方法只能进行粗略的诊断。不同的故障原因会有不同的表现形式，如果能够分析出各种原因的特征，那么也就很容易区分出故障的原因，这种方法就是故障特征分析法。将各种特征信息以不同的参量作代表，当现出较为复杂的问题时，可以将一系列的参量进行综合，从而形成故障原因特征信息。在生产过程中，通常会出现一些难以掌握的故障，诊断人员无法确定出故障原因，这时需要对各参数进行试探，采取推理和验证法，假设不能含糊其词，必须将假设与验证同时交替进行，不断重复，找到故障的原因。

1． 2 传感器信号处理现代诊断法 传感器信号处理现代诊断法是对设备的状态进行监测，利用传感器以及数据处理设备在线监测液压系统的整个作业过程，通过系统状态信息的采集，由计算机分析液压系统状态，从而确定液压系统的工作状态。其包括解析模型法和信号处理法。

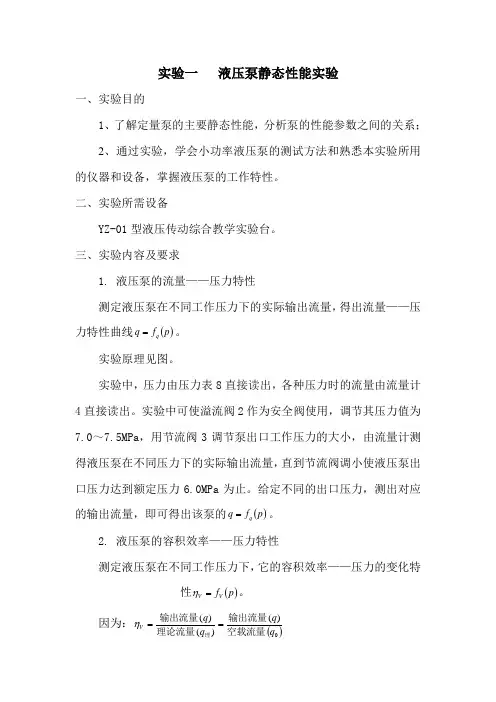

实验一 液压泵静态性能实验

一、实验目的

1、了解定量泵的主要静态性能，分析泵的性能参数之间的关系；

2、通过实验，学会小功率液压泵的测试方法和熟悉本实验所用的仪器和设备，掌握液压泵的工作特性。

二、实验所需设备

YZ-01型液压传动综合教学实验台。

三、实验内容及要求

1. 液压泵的流量——压力特性

测定液压泵在不同工作压力下的实际输出流量，得出流量——压力特性曲线pfqq。

实验原理见图。

实验中，压力由压力表8直接读出，各种压力时的流量由流量计4直接读出。实验中可使溢流阀2作为安全阀使用，调节其压力值为7.0～7.5MPa，用节流阀3调节泵出口工作压力的大小，由流量计测得液压泵在不同压力下的实际输出流量，直到节流阀调小使液压泵出口压力达到额定压力6.0MPa为止。给定不同的出口压力，测出对应的输出流量，即可得出该泵的pfqq。

2. 液压泵的容积效率——压力特性

测定液压泵在不同工作压力下，它的容积效率——压力的变化特性pfVV。

因为：0)()()(qqqqV空载流量输出流量理论流量输出流量理 所以：理qqV 由于：)(pfqq 则：)()(pfqpfVqV理

式中：理论流量理q：液压系统中，通常是以泵的空载流量来代替理论流量（或者nv理q，n为空载转速，v为泵的排量）。

实际流量q：不同工作压力下泵的实际输出流量。

3. 液压泵的输出功率——压力特性

测定液压泵在不同工作压力下，它的实际输出功率和输出压力的变化关系pfNNO。

输出功率：pfppfpqNNqO(

4. 液压泵的总效率——压力特性

测定液压泵在不同工作压力下，它的总效率和输出压力之间的变化关系pf总

)(pfNpqNNiio总

式中：iN为泵的输入功率，实际上iN为泵的输入扭矩T与角速度的乘积，由于扭矩T不易测量，这里用电动机D的输入电流功率近似表示，该值可以从实验台功率表上针对不同的输出压力时直接读出。 四、实验装置液压系统原理图

液压性能实验报告

液压性能实验报告

导言：

液压技术是一种利用液体传递能量和控制信号的技术，广泛应用于机械、航空航天、冶金、化工等领域。为了评估和改善液压系统的性能，进行液压性能实验是必不可少的。本报告将对液压性能实验进行详细的分析和总结。

一、实验目的

液压性能实验的目的是评估液压系统在不同工况下的性能表现，包括流量、压力、温度、效率等指标。通过实验的数据分析，可以了解系统的工作状态和性能优化的方向。

二、实验装置和方法

本次液压性能实验采用了一套标准的液压系统装置，包括液压泵、液压缸、液压阀等。实验过程中，通过调整液压阀的开度和控制信号，改变液压系统的工作状态，然后记录相应的数据。

三、实验内容和结果分析

1. 流量测试

在不同液压泵转速和阀门开度下，测量液压系统的流量。实验结果显示，随着泵转速的增加，流量也随之增加；而随着阀门开度的增加，流量也呈线性增长。这表明液压泵和阀门的调节对系统流量有重要影响。

2. 压力测试

在不同负载下，测量液压系统的压力。实验结果显示，随着负载的增加，系统压力也相应增加。这表明液压系统能够根据负载的变化自动调节压力，保持系统的稳定性。

3. 温度测试

在连续工作一段时间后，测量液压系统的温度。实验结果显示，随着工作时间的增加，液压系统的温度也逐渐上升。这表明液压系统在工作过程中会产生一定的热量，需要注意散热和冷却措施，以保持系统的正常运行。

4. 效率测试

通过测量液压系统的输入功率和输出功率，计算系统的效率。实验结果显示，系统的效率在不同工况下有所变化，但整体表现良好。这表明液压系统能够高效地将输入能量转化为输出能量，具有较高的能量利用率。

四、实验结论

通过对液压性能实验的分析和总结，可以得出以下结论：

1. 液压泵和阀门的调节对系统流量有重要影响；

2. 液压系统能够根据负载的变化自动调节压力，保持系统的稳定性；

3. 液压系统在工作过程中会产生一定的热量，需要注意散热和冷却措施；

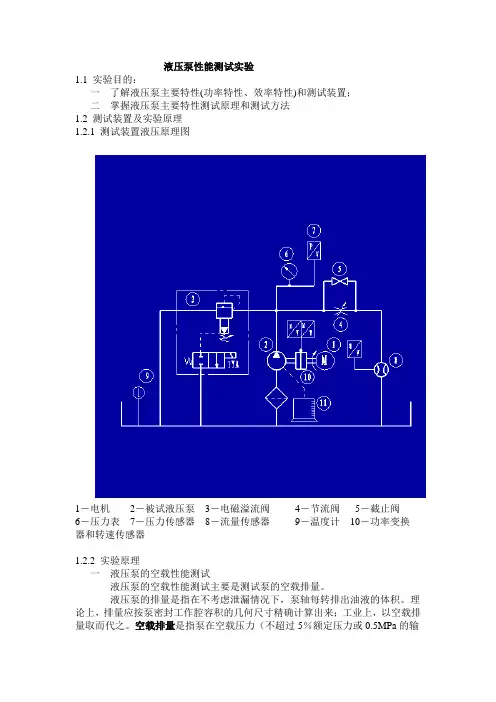

液压泵性能测试实验

1.1 实验目的：

一 了解液压泵主要特性(功率特性、效率特性)和测试装置；

二 掌握液压泵主要特性测试原理和测试方法

1.2 测试装置及实验原理

1.2.1 测试装置液压原理图

1－电机 2－被试液压泵 3－电磁溢流阀 4－节流阀 5－截止阀

6－压力表 7－压力传感器 8－流量传感器 9－温度计 10－功率变换

器和转速传感器

1.2.2 实验原理

一 液压泵的空载性能测试

液压泵的空载性能测试主要是测试泵的空载排量。

液压泵的排量是指在不考虑泄漏情况下，泵轴每转排出油液的体积。理论上，排量应按泵密封工作腔容积的几何尺寸精确计算出来；工业上，以空载排量取而代之。空载排量是指泵在空载压力（不超过5％额定压力或0.5MPa的输出压力）下泵轴每转排出油液的体积。

测试时，将节流阀4全关和截止阀5全开，溢流阀3调至高于泵的额定工作压力，启动被试液压泵2，待稳定运转后，压力传感器6显示数值满足空载压力要求，测试记录泵流量q（L/min）和泵轴转速n(r/min)，则泵的空载排量0V可由下式计算：

nqV10000 （rm/3）

二 液压泵的流量特性和功率特性测试

液压泵的流量特性是指泵的实际流量q随出口工作压力p变化特性。

液压泵的功率特性是指泵轴输入功率随出口工作压力p变化特性。

测试时，将截止阀5全关，溢流阀3调至高于泵的额定工作压力，用节流阀4给被试液压泵2由低至高逐点加载。测试时，记录各点泵出口压力p、泵流量q（L/min）、电机功率(KW) 和泵轴转速n（r/min），将测试数据绘制泵的效率特性曲线和功率特性曲线。

三 液压泵的效率特性(机械效率、容积效率、总效率) 测试

液压泵的效率特性是指泵的容积效率、机械效率和总效率随出口工作压力p变化特性。

测试时，将截止阀5全关，溢流阀3调至高于泵的额定工作压力，用节流阀4给被试液压泵2由低至高逐点加载。测试时，记录各点泵出口压力p（MPa）、泵流量q（L/min）、电机输入功率P(KW)和泵轴转速n(r/min)。实测的电机效率（motor）特性数据已存入文件，供计算时调用。
